CLASIFICACIÓN DE LAS REDES POR SU ALCANCE

RED DE ÁREA PERSONAL (PAN)

Hablamos de una red informática de pocos metros, algo parecido a la distancia que necesita el Bluetooth del móvil para intercambiar datos. Son las más básicas y sirven para espacios reducidos, por ejemplo si trabajas en un local de una sola planta con un par de ordenadores.

Las redes PAN pueden serte útiles si vas a conectar pocos dispositivos que no estén muy lejos entre sí. La opción más habitual, sin embargo, para aumentar el radio de cobertura y para evitar la instalación de cablea estructurado, suele ser la compra de un router y la instalación de una red de área local inalámbrica.

RED DE ÁREA LOCAL (LAN).

Las redes LAN pueden abarcar desde los 200 metros hasta 1 kilómetro de cobertura.

Es la que todos conocemos y la que suele instalarse en la mayoría de las empresas, tanto si se trata de un edificio completo como de un local. Permite conectar ordenadores, impresoras, escáneres, fotocopiadoras y otros muchos periféricos entre sí para que puedas intercambiar datos y órdenes desde los diferentes nodos de la oficina.

RED DE ÁREA DE CAMPUS (CAN).

El término CAN o Campus area network se utiliza comunmente para la red que abarca un campus universitario o base militar, es una LAN ampliada, ya que puede interconectar varios edificios entre sí cubriendo mayores distancias, es muy similar a una red de área metropolitana y su diferencia principal radica en que es una red privada donde sus componenten pertenecena una misma organización.

RED DE ÁREA METROPOLITANA (MAN)

Una red MAN o de área metropolitana, corresponde a una red de Alta Velocidad (Banda Ancha), que abarca zonas extensas de cobertura dentro de una ciudad o municipio. Puede ser privada o pública; permite la integración de voz, datos, video, streaming como funcionalidades estables. Su estructura de transmisión permite llegar a velocidades de hasta 75 Mbps con pares de cobre y hasta 10 Gbps en el caso de fibra óptica. Si bien se basa en la misma tecnología de una LAN, la principal diferencia para clasificarla es que utiliza un proceso estándar para su funcionamiento (Norma IEEE).

RED DE ÁREA AMPLIA (WAN)

Son las que suelen desplegar las empresas proveedoras de Internet para cubrir las necesidades de conexión de redes de una zona muy amplia, como una ciudad o país.

RED DE ÁREA DE ALMACENAMIENTO (SAN)

Es una red propia para las empresas que trabajan con servidores y no quieren perder rendimiento en el tráfico de usuario, ya que manejan una enorme cantidad de datos. Suelen utilizarlo mucho las empresas tecnológicas.

RED DE ÁREA LOCAL VIRTUAL (VLAN)

Las redes de las que hablamos normalmente se conectan de forma física. Las redes VLAN se encadenan de forma lógica (mediante protocolos, puertos, etc.), reduciendo el tráfico de red y mejorando la seguridad. Si una empresa tiene varios departamentos y quieres que funcionen con una red separada, la red VLAN.

CLASIFICACIÓN DE LAS REDES POR LA TOPOLOGIA FÍSICA

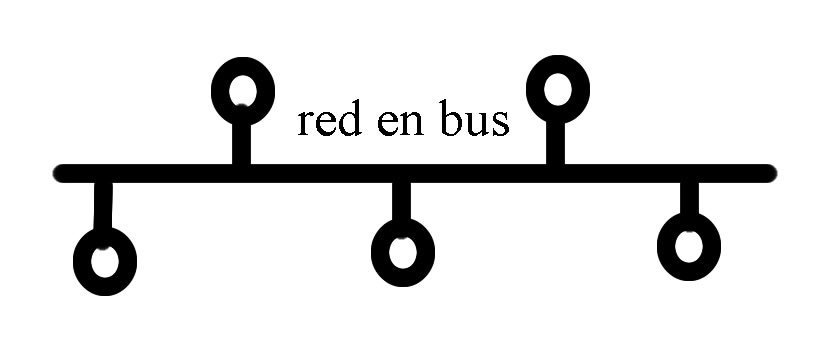

Bus o en línea

Son aquellas que están conectadas a un mismo tronco o canal de comunicación, a través del cual pasan los datos. Los dos extremos del cable coaxial acaban con un “terminador”, que lleva una resistencia que impide la “impedancia”. Además habrá una serie de derivadores T, que son las ramas a las que se conectan los equipos informáticos.

Es la más fácil de montar, pero tiene varios inconvenientes: si se rompe el cable, toda la red deja de estar operativa. Además, a medida que añadimos nuevos equipos, con la desventaja de requerir más espacio, la red tiende a degradarse y pierde señal.

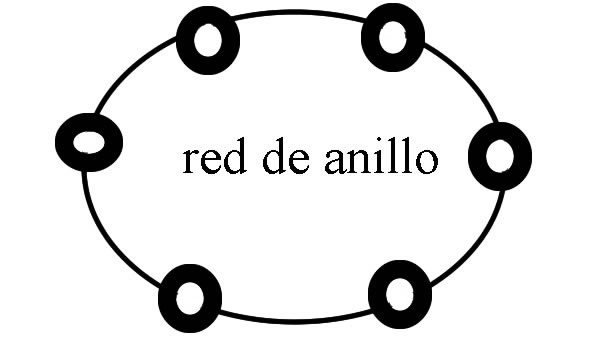

ANILLO

Es aquella donde un equipo está conectado a otro, y éste al siguiente, en forma de círculo o anillo, hasta volver a conectarse con el primero. Cada estación tiene un transmisor y un receptor. En ocasiones, pueden venir unidas por dos cables, y se llaman de doble anillo.

Podemos utilizarla con muchos ordenadores, de manera que no se pierde tanto rendimiento cuando los usamos todos a la vez. Pero el problema una vez más es que un solo fallo en el circuito deja a la red aislada.

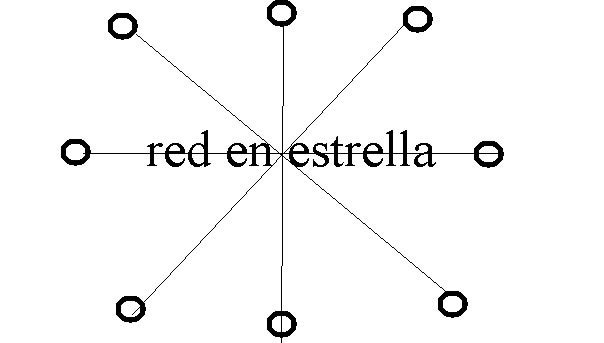

ESTRELLA

La topología en estrella es donde los nodos están conectados a un “hub”. Hablamos de un dispositivo que recibe las señales de datos de todos los equipos y las transmite a través de los distintos puertos.

Tiene la ventaja de que cuando algún cable se rompe, sólo una computadora quedaría aislada de la red y la reparación es más fácil. El repetidor nos permite añadir fácilmente equipos. La única desventaja es el coste (requiere un cable para cada equipo + el hub) y la posibilidad de que falle el hub.

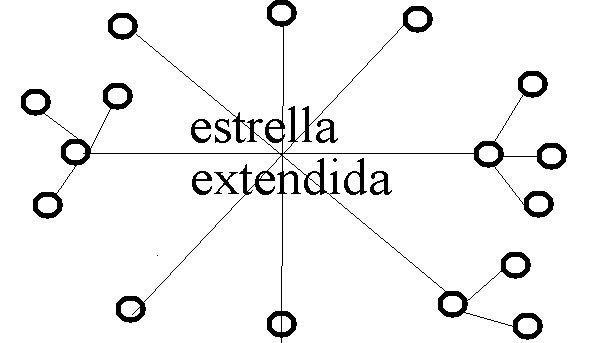

ESTRELLA EXTENDIDA

Muy parecida a la anterior, pero en este caso algunas de las computadoras se convierten en el nodo principal o transmisor de datos de otras computadoras que dependen de ésta.

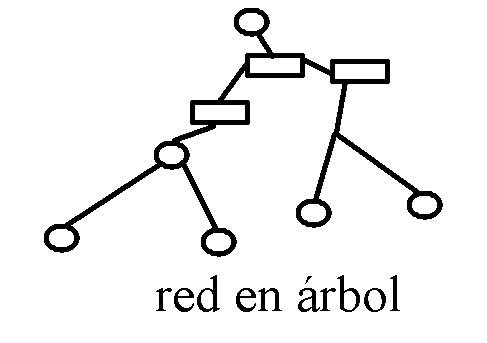

RED EN ARBOL

Es muy parecida a la red en estrella, pero no tiene un nodo central. Tenemos varios hub o switch, cada uno transmitiendo datos a una red en estrella. La principal desventaja es que requiere varios hub y gran cantidad de cable, por lo que resulta más costosa, pero al no estar centralizado, se evita el problema de la interferencia de señales y una mejor jerarquía de la red.

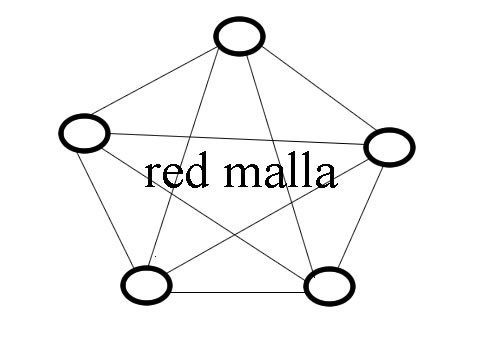

EN MALLA

Todos los nodos están interconectados entre sí. De esta forma, los datos pueden transmitirse por múltiples vías, por lo que el riesgo de rotura de uno de los cables no amenaza al funcionamiento de la red. Tampoco requiere de un hub o nodo central y se evita el riesgo de interrupciones e interferencias.
