AUT 0131

Técnicas Alternativas na Construção

Prof. Reginaldo Ronconi

Eng. Fernando P. Simões

O avanço da tecnologia, possibilita o surgimento de novos métodos construtivos  que podem otimizar alguns aspectos do processo.

• Usam peças ou gabaritos curvos que acarretam em grande desperdício de matéria-prima e aumentam o volume a ser transportado.

• Possuem muitas peças e conectores de diversos formatos, necessitando de identificação e instrução de montagem específica para cada uma.

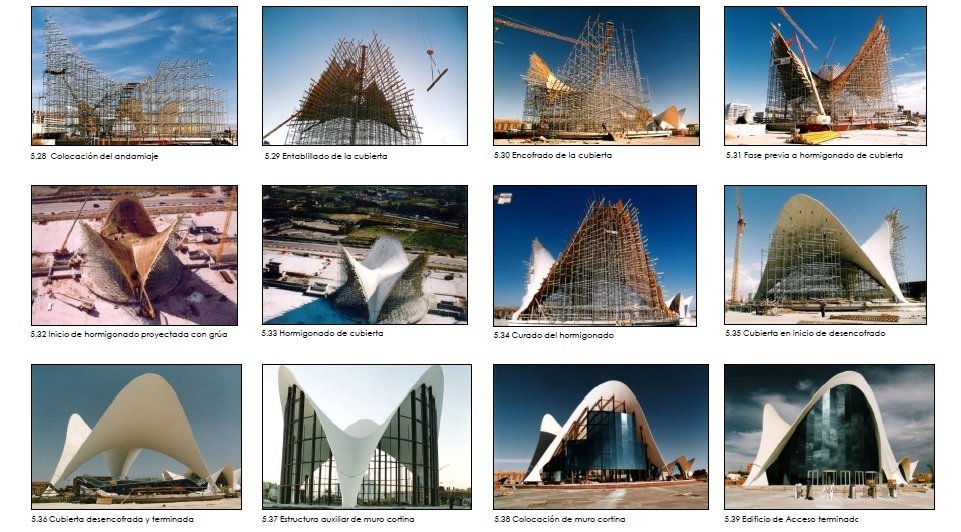

Os processos tradicionais:

Imagine um método alternativo para a construção de um pavilhão com  superfície curva que seja:

• Leve
• Fácil de fabricar
• Minimize o desperdício de matéria prima
• Fácil de transportar
• Fácil de montar (poucos tipos de conectores)

Pavilhão Assintótico Inside Out

Pavilhão Assintótico

• fabricação set 2017
• lâminas de inox 10cm x 1.5 mm
• área 90 m²
• 18 kg/m²
• peso total 1,6 t

• conector único (90°)

pontos fortes

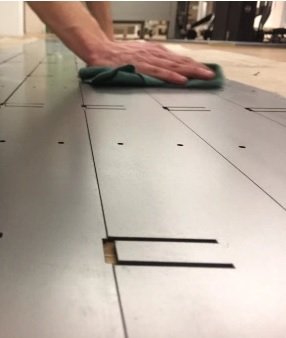

• lâmina retangulares

Pavilhão Assintótico

Como criar uma grid-shell cujas lâminas sejam retas e todos os cruzamentos sejam ortogonais (90°)?

• cônicas e as quádricas

• curvaturas e linhas de curvatura

• linhas assintóticas em superfícies mínimas

Pavilhão Assintótico

(estudo 1 madeira laminada 3mm)

Pavilhão Assintótico

(estudo 2 aço 1.5mm)
