Waterdrop

一个简单易用,高性能,能够应对海量数据的数据处理产品

  • 为什么需要 Waterdrop(WD)
  • WD 能做什么/应用场景
  • WD 特性
  • WD 工作流程
  • WD 插件
  • WD 配置
  • WD 部署、运行
  • WD 监控
  • WD插件开发



主题

  • WD 架构
  • WD 相似产品比较
  • WD 核心实现
  • WD 插件体系
  • WD 易用性
  • WD 性能
  • WD 核心工作
  • WD 发展潜能
  • 关注 InterestingLab
  • 分布式数据处理入门易,精通难
  • 太多Spark重复代码,重复逻辑可以抽象和简化
  • 实现高效不出错的spark程序有难度
  • 海量数据处理挑战多,经验少
  • 开发、测试、上线周期长

为什么需要Waterdrop(WD)

通过我们的努力让Spark的使用更简单,更高效,并将业界和我们使用Spark的优质经验固化到Waterdrop这个产品中,明显减少学习成本,加快分布式数据处理能力在生产环境落地。

  • 海量数据ETL
  • 海量数据聚合
  • 多源数据处理

Waterdrop 是什么

Waterdrop 应用场景

Waterdrop 是一个简单易用,高性能,能够应对海量数据的实时/离线数据处理产品,构建于Apache Spark之上





  • 简单易用,灵活配置,无需开发
  • 支持实时流式处理和离线分批处理2种运行模式
  • 高性能
  • 海量数据处理能力
  • 模块化和插件化,易于扩展
  • 支持利用SQL做数据处理和聚合
  • 支持spark 1.6 ~ spark 2.x

Waterdrop 特性

Waterdrop 工作流程

数据源输入

数据反序列化

数据处理

数据序列化

结果输出

Input Plugin

Serializer Plugin

Filter Plugin

Output Plugin

Serializer Plugin

Waterdrop 插件

Input Plugin:

Hdfs, Http, Kafka, Redis, Stdin, Tcp,

自行开发的Input plugin

Filter Plugin:

Aggregate, Clone, Date, Dict, Drop, Geoip, Grok, Kv, Prune, Range, Split, SQL, 自行开发的Filter plugin

Output Plugin:

Elasticsearch, File, HBase, Hdfs, Http, Kafka, Mongodb, MySQL, Stdout,

自行开发的Output plugin

Serializer Plugin:

Carbondata, Csv, Json, Gzip, ORC, Parquet, Protobuf, Raw,

自行开发的Serializer plugin

Waterdrop 配置

input {
    kafka {
        topics = "gpc.oi_gaoyingju.test1"
        consumer.bootstrap.servers = "10.110.94.130:9092,10.110.94.131:9092,10.110.95.50:9092,10.110.95.68:9092,10.110.95.82:9092"
        consumer.zookeeper.connect = "10.110.94.130:2181,10.110.94.131:2181,10.110.95.50:2181,10.110.95.68:2181,10.110.95.82:2181"
        consumer.group.id = "scala_test_group1"
        consumer.num.consumer.fetchers = "4"
        consumer.auto.offset.reset = "largest"
    }
}

filter {
    split {
        delimiter = " "
        keys = ["a", "b", "c"]
        source_field = "raw_message"
        target_field = "msg"
    }
}

sql {
    query {
        table_name = "mytable"
        sql = "select * from mytable where a = \"value\""
    }
}

output {
    kafka {
        topic = "gpc.oi_wangjie7.test1"
        producer.bootstrap.servers = "10.110.94.130:9092,10.110.94.131:9092,10.110.95.50:9092,10.110.95.68:9092,10.110.95.82:9092"
        producer.acks = "1"
        producer.retries = "2"
        producer.retry.backoff.ms = "100"
        producer.batch.size = "46384"
        producer.linger.ms = "6000"
        producer.buffer.memory = "268435456" # 256 MB
        producer.key.serializer = "org.apache.kafka.common.serialization.StringSerializer"
        producer.value.serializer = "org.apache.kafka.common.serialization.StringSerializer"
        producer.compression.type = "snappy"
        producer.send.buffer.bytes = "131072"
        producer.max.request.size = "1048576"
        producer.max.in.flight.requests.per.connection = "2"

    }
}

Waterdrop 部署、运行

## (1) Spark Submit

$SPARK_HOME/bin/spark-submit \
    --master yarn-clienta \
    --num-executors 30 \
    --executor-cores 2 \
    --executor-memory 2G \
    --conf spark.app.name=Waterdrop \
    --conf spark.ui.port=13000 \
    --conf spark.streaming.blockInterval=1000ms \
    --conf spark.streaming.kafka.maxRatePerPartition=30000 \
    --conf spark.streaming.kafka.maxRetries=2 \
    --conf spark.yarn.jar=hdfs://alluxio-cluster/sparkLib/spark-assembly-1.6.0-hadoop2.6.0.jar \
    --conf spark.local.dir=/data/slot6/streamingetl/tmp \
    --conf spark.driver.extraJavaOptions=-Dconfig.file=/data/slot6/waterdrop/application.conf \
    --class org.interestinglab.waterdrop.WaterdropMain \
    /data/slot6/waterdrop/WaterdropMain-assembly-0.1.0.jar


## (2) Spark Job Server with Rest API

Use Rest API to submit Waterdrop Application.

Waterdrop 监控

Waterdrop 架构

Waterdrop 相似产品比较

Waterdrop vs Spark :

基于Spark;灵活配置,开发少;更接近用户需求;



Waterdrop vs Flume/Logstash:

分布式集群;能够应对海量数据;支持SQL

Waterdrop 核心实现

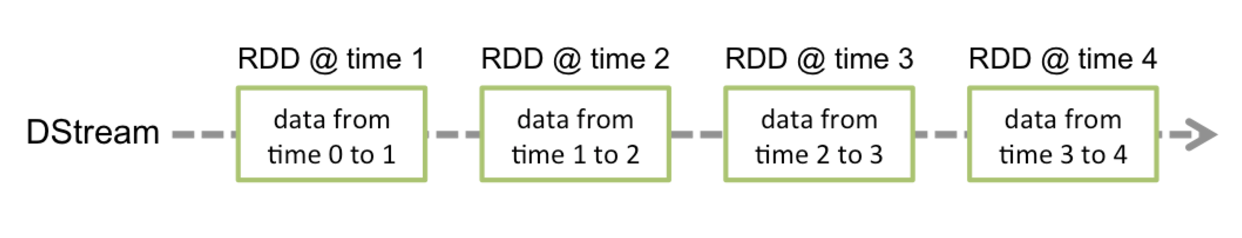

(1) Dstream ---> foreachRDD ---> foreachPartition

Spark 实时流式计算

(2) Dstream ---> foreachRDD ---> toDataFrame ---> executeSQL

---> toRDD ---> foreachPartition

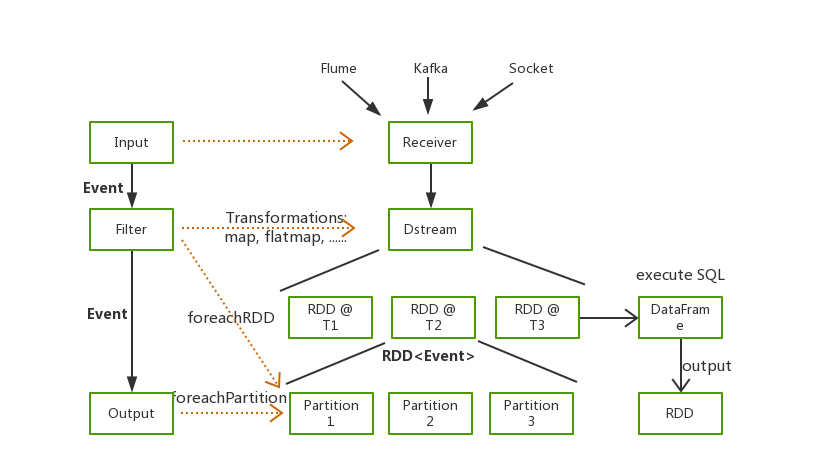

Waterdrop 核心实现

核心

(1)数据流转:将input, filter, output, serializer plugin处理逻辑集成到Spark运行的各阶段中。



(2)Event:程序中用于存储数据的数据结构,实现了setField(), getField(), toJson(), toMap(), getSchema()等基础功能,支持多级嵌套Field。



(3)用 Spark SQL的 DataFrame, UDF 实现(1),用 Row 实现 (2)。



Waterdrop 核心实现

Waterdrop 核心实现

通过DataFrame/SQL做数据处理:

(1)转换:select substr(name, 0, 10), get_userid(url) from table1

(2)过滤:select * from table1 where http_status != 200

(3)聚合:select datatime, count(*) as req_count, sum(totalsize) / 60 as bandwidth from table1

(4)将Waterdrop的Filter插件,注册为Spark SQL的UDF(User Defined Function), UDAF(User Defined Aggregation Function),实现通过SQL完成各种Filter功能。

(5)Spark SQL提供了丰富的UDF。

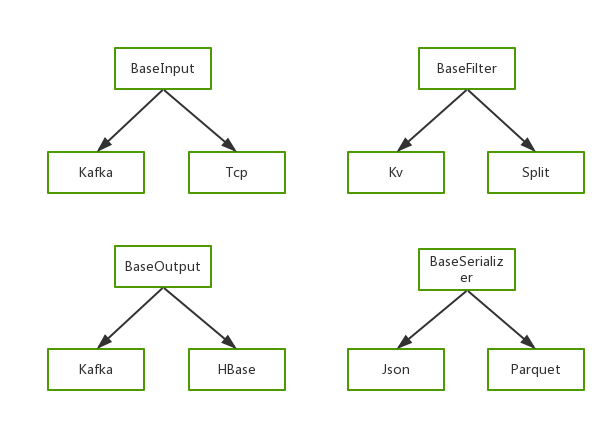

Waterdrop 插件体系

(1)实现一个插件就是继承和实现特定的方法。

(2)利用Scala的Reflection机制实现根据插件类名加载插件。

(3)用abstract class定义BaseXXX能够更好的同时支持Java/Scala。

(4)用插件实现80%的常见数据处理逻辑。

(4)用户开发的插件与Waterdrop项目互相独立。

Waterdrop 易用性

举例:

(1) Kafka Input 允许记录每个Batch 的历史offset,便于对比和回退

(2) 支持Spark 1.6 ~ Spark 2.x

(3) 数据分散统计。场景:统计数据各个时间点的分散程度,对于分散的数据做特殊处理。

(4) ...

Waterdrop 可靠性

举例:

(1) 数据处理的at-most-once, at-least-once, exactly-once

(2) Gracefully Shutdown

(3) 应用存活检测,健康状况检测,自动拉起。

(4) ...

Waterdrop 性能

举例:

(1)充分利用Spark分布式计算的性能。

(2)经过优化的代码实现和固化的高性能调优经验。

(2)利用广播变量减少重复建立连接次数。

(4)...



Waterdrop 核心工作

第一期:

项目的开发、测试规范和流程

项目框架(Event, 数据流)的开发与测试

配置中支持复杂配置逻辑(如:if else 的逻辑,模版变量,预定义变量)

主要插件的开发与测试

部署、运行流程的包装

简洁易懂的中英文文档



第二期:

统计监控功能

Spark UI

Listener Plugin(实现常用的Spark Listener)

支持离线计算



第三期:

性能优化检查器

插件Repo的完整管理体系

支持机器学习算法

Waterdrop 发展潜能

(1)好产品吸引关注度和使用量

(2)Github开源让更多开发者加入

(3)运营和推广提高知名度

(4)深入Spark成为Committer



Questions & Answers

关注 Interesting Lab​ :

https://github.com/InterestingLab

References

1. http://spark.apache.org/docs/latest/streaming-programming-guide.html

2. http://spark.apache.org/third-party-projects.html

3. https://github.com/spark-jobserver/spark-jobserver
4. http://arturmkrtchyan.com/apache-spark-hidden-rest-api
5. https://livy.incubator.apache.org/



Waterdrop

By Gary Gao
