Profiling を支える

高速で正確な Unwind

石立行

About me

石立行 (ishitatsuyuki)

東京大学理学部情報科学科 3 年

Linux のグラフィックエコシステムを
中心に開発中

低レイヤーが好き

みなさん、

プロファイラ

を使ったことはありますか？

みなさん、

プロファイラ

がどう動いているか、知っていますか？

プロファイラが動く仕組み

① 1ms 単位で高速に実行に割り込む

② 割り込む際に、スタックトレースを取得

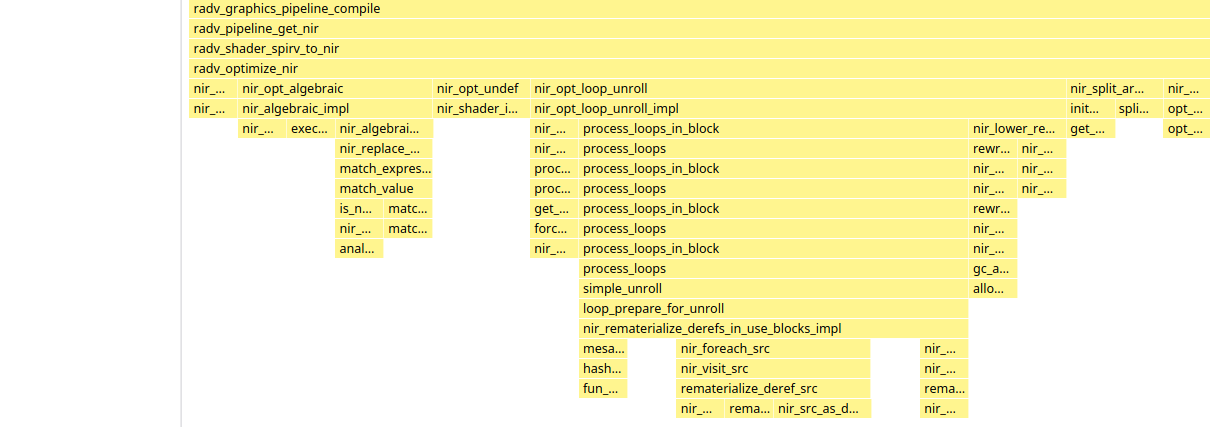

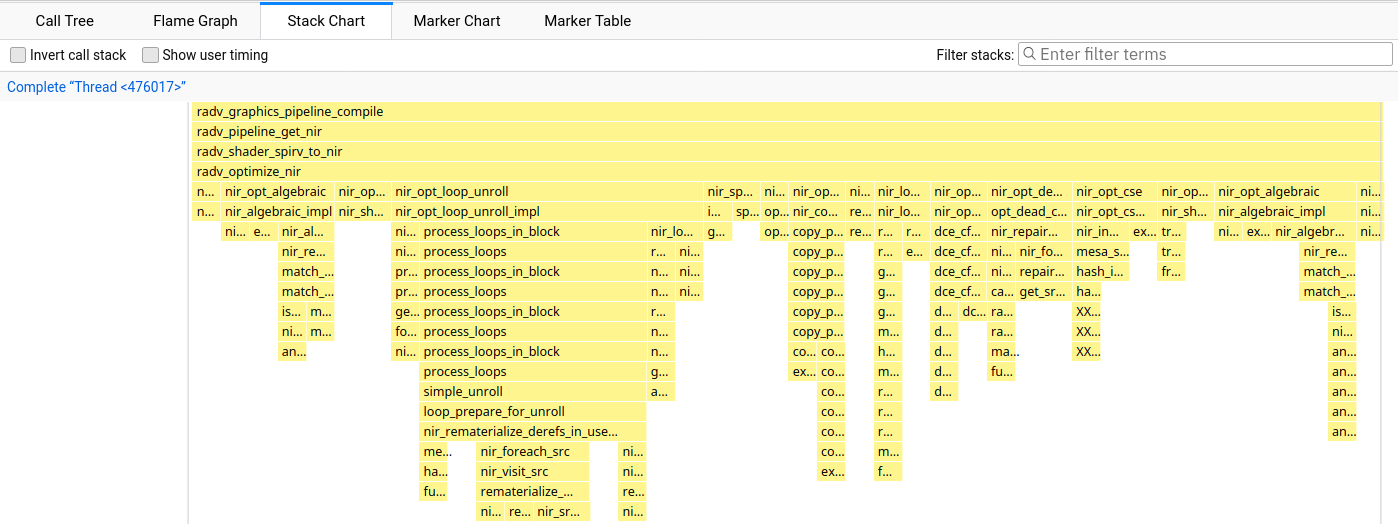

Stack Chart

スタックトレースの取得

スタート地点:

割り込み時のレジスタ

struct pt_regs {
	unsigned long r15;
	unsigned long r14;
	unsigned long r13;
	unsigned long r12;
	unsigned long bp;
	unsigned long bx;
	unsigned long r11;
	unsigned long r10;
	unsigned long r9;
	unsigned long r8;
	unsigned long ax;
	unsigned long cx;
	unsigned long dx;
	unsigned long si;
	unsigned long di;
	unsigned long orig_ax;
	unsigned long ip;
	unsigned long cs;
	unsigned long flags;
	unsigned long sp;
	unsigned long ss;
};

スタックトレースの取得

return をシミュレートし、
呼び出し元関数の状態を再現

考え方:

struct pt_regs

callee()

struct pt_regs

caller()

Unwind

実際に再現してみる

caller:
    call callee
callee:
    push rbp
    mov rbp, rsp
    push r14
    push r13
    push r12
    sub rsp, 0x8

rsp

実際に再現してみる

caller:
    call callee
callee:
    push rbp
    mov rbp, rsp
    push r14
    push r13
    push r12
    sub rsp, 0x8

caller

rsp

実際に再現してみる

caller:
    call callee
callee:
    push rbp
    mov rbp, rsp
    push r14
    push r13
    push r12
    sub rsp, 0x8

caller

rbp

rsp

実際に再現してみる

caller:
    call callee
callee:
    push rbp
    mov rbp, rsp
    push r14
    push r13
    push r12
    sub rsp, 0x8

caller

rbp

rbp, rsp

実際に再現してみる

caller:
    call callee
callee:
    push rbp
    mov rbp, rsp
    push r14
    push r13
    push r12
    sub rsp, 0x8

caller

rbp

r14

rbp

rsp

実際に再現してみる

caller:
    call callee
callee:
    push rbp
    mov rbp, rsp
    push r14
    push r13
    push r12
    sub rsp, 0x8

caller

rbp

r14

r13

rbp

rsp

実際に再現してみる

caller:
    call callee
callee:
    push rbp
    mov rbp, rsp
    push r14
    push r13
    push r12
    sub rsp, 0x8

caller

rbp

r14

r13

r12

rbp

rsp

実際に再現してみる

caller:
    call callee
callee:
    push rbp
    mov rbp, rsp
    push r14
    push r13
    push r12
    sub rsp, 0x8

caller

rbp

r14

r13

r12

rbp

rsp

この時点での rsp は？

old_rsp

= rsp + 40

= rbp + 16

rbp からのオフセットは

この間固定

様々な関数パターン

Frame Pointer
No Frame Pointer
Base Pointer
DRAP
Signal Frame

rbp=*rbp, rsp=rbp+16
rbp=*(rsp+A), rsp=rsp+B
rbp=*(rbp+A), rsp=rbp+B
rbp=*rbp, rsp=*(rbp+A)
rbp=*(rsp+A), rsp=*(rsp+B)

これらをエンコーディングするにはどうすればよいのか？

DRAP

4c 8d 54 24 08		lea    0x8(%rsp),%r10
48 83 e4 c0		and    $0xffffffffffffffc0,%rsp
41 ff 72 f8		pushq  -0x8(%r10)
55			push   %rbp
48 89 e5		mov    %rsp,%rbp
    			(more pushes)
41 52			push   %r10
        		...
41 5a			pop    %r10
    			(more pops)
5d			pop    %rbp
49 8d 62 f8		lea    -0x8(%r10),%rsp
c3			retq

DWARF CIE/FDE

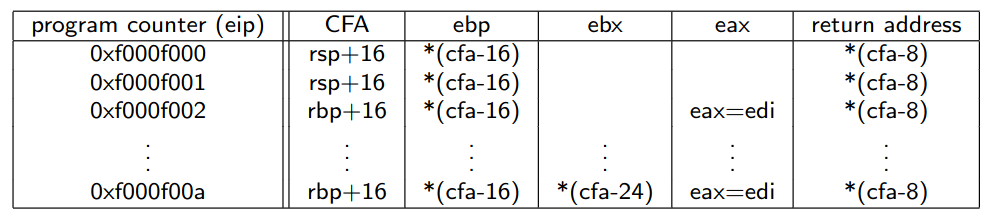

基本の考え方: 「命令のアドレス」と、「計算式」の表

"Exploiting the Hard-Working DWARF" より

利点: ABI を気にせず、何でも表せる

例えばこんなのも表せる: rsp + 8 + ((((rip & 15) >= 11) ? 1 : 0) << 3)

欠点: Turing-Complete

でも、DWARF って
デバッグ情報じゃないのか？

DWARF 自身は、デバッグ情報のスタンダード
Itanium x64 ABI では、「例外処理用情報」として
実行ファイルの一部に
Windows x64 ABI や、AArch64 の実装でも同様

デバッグシンボルの有無によらず、
Unwind が可能

Linux のプロファイラ事情

現状、Linux では 2 種類の Unwind 実装が選べる

Frame Pointer
DWARF

DWARF はもちろんより強力だが...

Unwind の速度が Frame Pointer に比べ桁違いで遅い
ディスクに書き込まれるデータサイズがデカい

Linux のプロファイラ事情

DWARF には、「遅い」というスティグマがある

Google 社全体で Frame Pointer ベースのコンパイルに切り替え
Fedora の新バージョンでも、全パッケージ
Frame Pointer 付きでのコンパイルを採択

この犠牲は必要なのだろうか？

DWARF を早くする工夫 (1)

RIP, RBP, RSP のみを計算

大抵の場合、呼び出し元の RSP は RBP または RSP から計算可能
他のレジスタの計算を省略
計算ステップのコストが数倍下がる
例外有り
→フォールバックが必要

DWARF を早くする工夫 (2)

アドレスに対応する計算式を
キャッシュで保持

プロファイリングにおいて、多くの
スタックは繰り返しヒットする

509 エントリのキャッシュでヒット率 8 – 9 割

DWARF を早くする工夫 (2)

/// For all of these: return address is *(new_sp - 8)
#[derive(Clone, Copy, Debug, PartialEq, Eq)]
pub enum UnwindRuleX86_64 {
    /// (sp, bp) = (sp + 8, bp)
    JustReturn,
    /// (sp, bp) = if is_first_frame (sp + 8, bp) else (bp + 16, *bp)
    JustReturnIfFirstFrameOtherwiseFp,
    /// (sp, bp) = (sp + 8x, bp)
    OffsetSp { sp_offset_by_8: u16 },
    /// (sp, bp) = (sp + 8x, *(sp + 8y))
    OffsetSpAndRestoreBp {
        sp_offset_by_8: u16,
        bp_storage_offset_from_sp_by_8: i16,
    },
    /// (sp, bp) = (bp + 16, *bp)
    UseFramePointer,
}

DWARF を早くする工夫 (2)

キャッシュヒットすれば:

計算式を探すための二分探索 → 不要
DWARF のパース → 不要

残るコストは計算式の実行だけ

高速な DWARF ベースの実装

https://github.com/mstange/samply

Firefox の開発者による perf (Linux のプロファイラ) の代替実装

オーバーヘッド: 3% 程度 → Fast!

Unwind 成功率: 99% 以上 → Reliable!

残りの 1% → 実はカーネルのバグ

DWARF Unwinding は、実用的に実装可能

SEH Unwinding

アイデア: x64 の機械語に対応する仮想命令を用意

(のサブセット)

.PUSHREG R13
.PUSHREG R14
.PUSHREG R15
.ALLOCSTACK 0x20




.SAVEREG RBX, 0x40
.SAVEREG RBP, 0x48
.SAVEREG RSI, 0x50
.SAVEREG RDI, 0x58

0x140001233      2 push    r13
0x140001235      2 push    r14
0x140001237      2 push    r15
0x140001239      4 sub     rsp, 0x20
0x14000123d      3 mov     rsi, r9
[...]
0x1400012a7      4 movzx   eax, r15b
0x1400012ab      4 mov     cr8, rax
0x1400012af      5 mov     rbx, qword [rsp + 0x40]
0x1400012b4      5 mov     rbp, qword [rsp + 0x48]
0x1400012b9      5 mov     rsi, qword [rsp + 0x50]
0x1400012be      5 mov     rdi, qword [rsp + 0x58]

Parse はそこまで難しくない

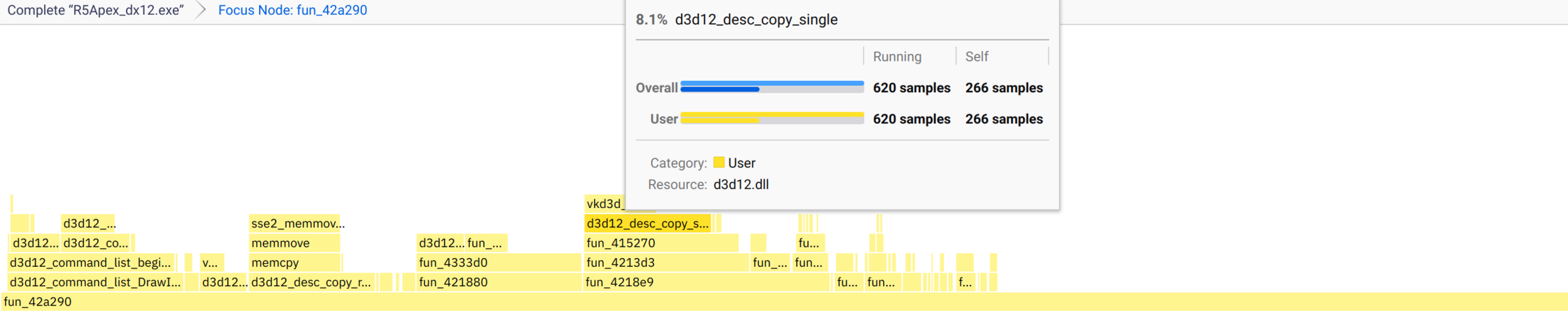

SEH Unwinding

せっかくなのでこれを samply に実装

ORC

DWARF の「表」はそのまま、
計算式の部分を簡略化

.text+325d: sp:(und) bp:(und) type:call end:0
.text+3260: sp:sp+8 bp:(und) type:call end:0
.text+3262: sp:sp+16 bp:(und) type:call end:0
.text+3267: sp:sp+24 bp:(und) type:call end:0
.text+326b: sp:sp+32 bp:prevsp-32 type:call end:0
.text+326f: sp:sp+40 bp:prevsp-32 type:call end:0
.text+3273: sp:sp+96 bp:prevsp-32 type:call end:0
.text+331d: sp:sp+40 bp:prevsp-32 type:call end:0
.text+331e: sp:sp+32 bp:prevsp-32 type:call end:0
.text+331f: sp:sp+24 bp:(und) type:call end:0
.text+3321: sp:sp+16 bp:(und) type:call end:0
.text+3323: sp:sp+8 bp:(und) type:call end:0

式は reg + offset の形のみ

Linux カーネルで採用

標準の統一は可能か

DWARF は複雑で Linux カーネルへの
統合がリジェクトされた

→複雑でない代替は存在するのか？

複雑でない代替は存在するが、
すべての ABI に適合するのは難しい
