Projekt aplikacji do analizy
przebiegów napięciowych i prądowych rejestrowanych podczas
mikroobróbki elektroerozyjnej

Kacper Krętowski
gr. 45.

Promotor:

dr inż. Anna Trych-Wildner

Zakres pracy

• wykonanie aplikacji w dowolnym języku programowania (C++, LabView lub inny)
• możliwość wczytywania plików CSV z danymi z pomiarów
• analiza wczytanych przebiegów- wyznaczenie maksymalnych wartości U, I, czasu trwania impulsu, energii, itp.
• opracowanie algorytmu rozróżniającego wyładowania właściwe, zwarcia, niewłaściwe itd. oraz ich zliczanie
• zaprojektowania interfejsu użytkownika i stworzenie instrukcji obsługi

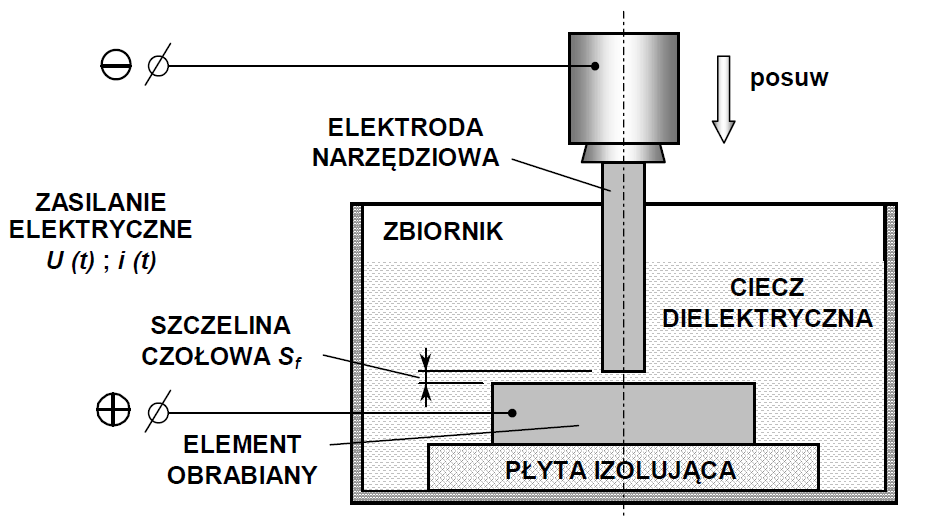

Obróbka elektroerozyjna

Układ pomiarowy

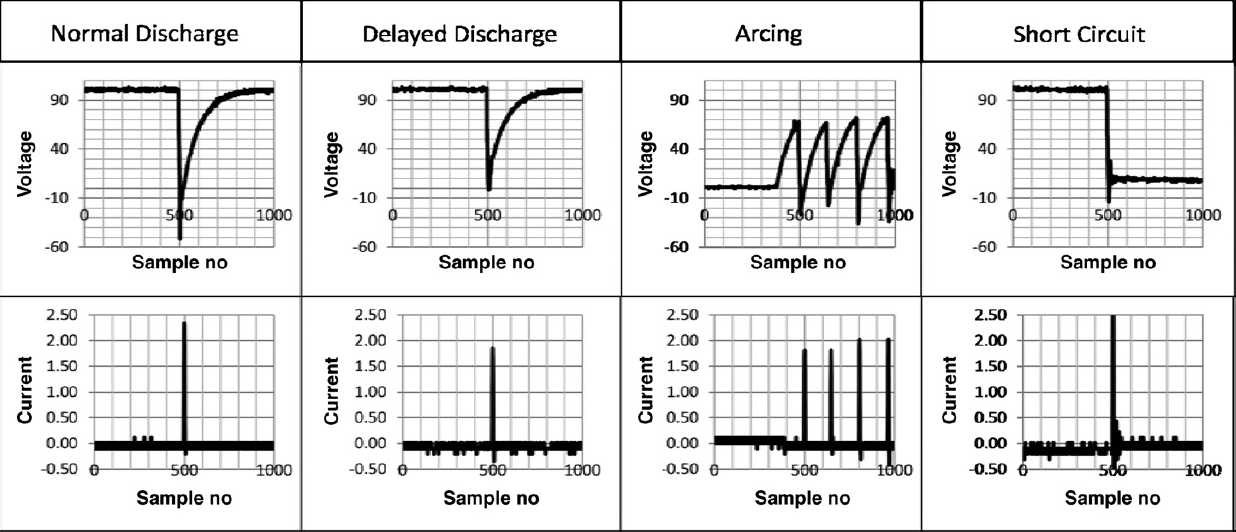

Rodzaje wyładowań

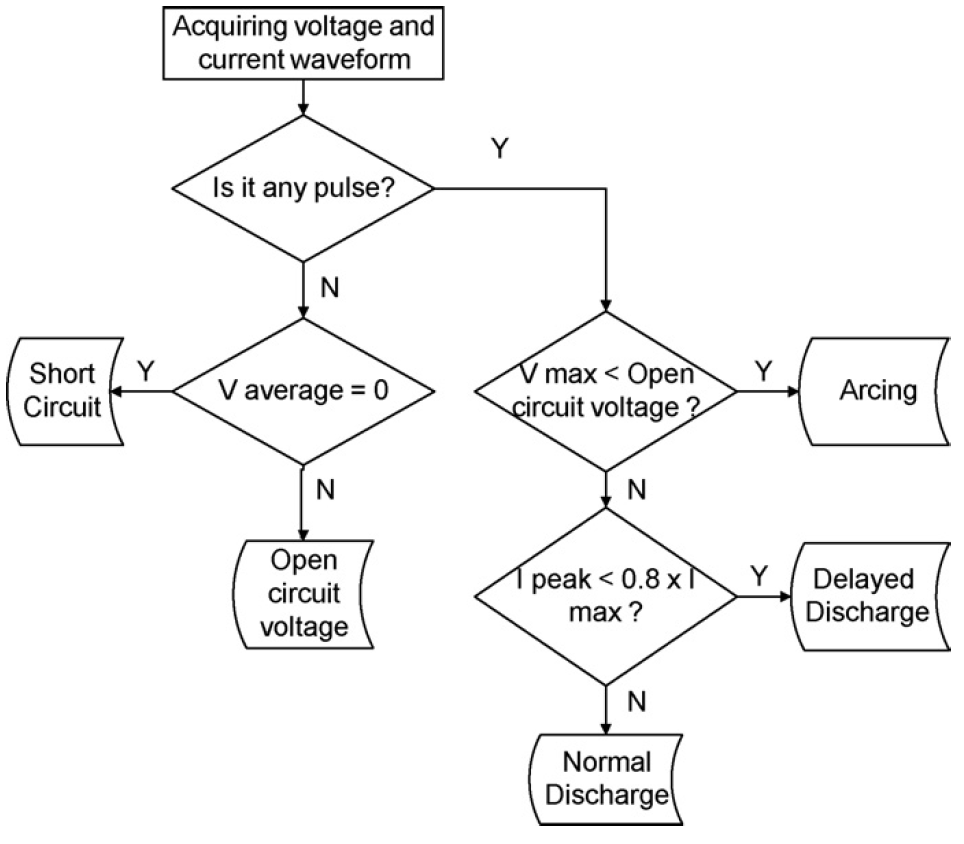

Algorytm klasyfikacji wyładowań

źródło: E. Aligiri, S.H. Yeo∗, P.C. Tan, A new tool wear compensation method based on real-time estimation of material removal volume in micro-EDM

Wybrane rozwiązania

Python 3.4

PyQT

matplotlib

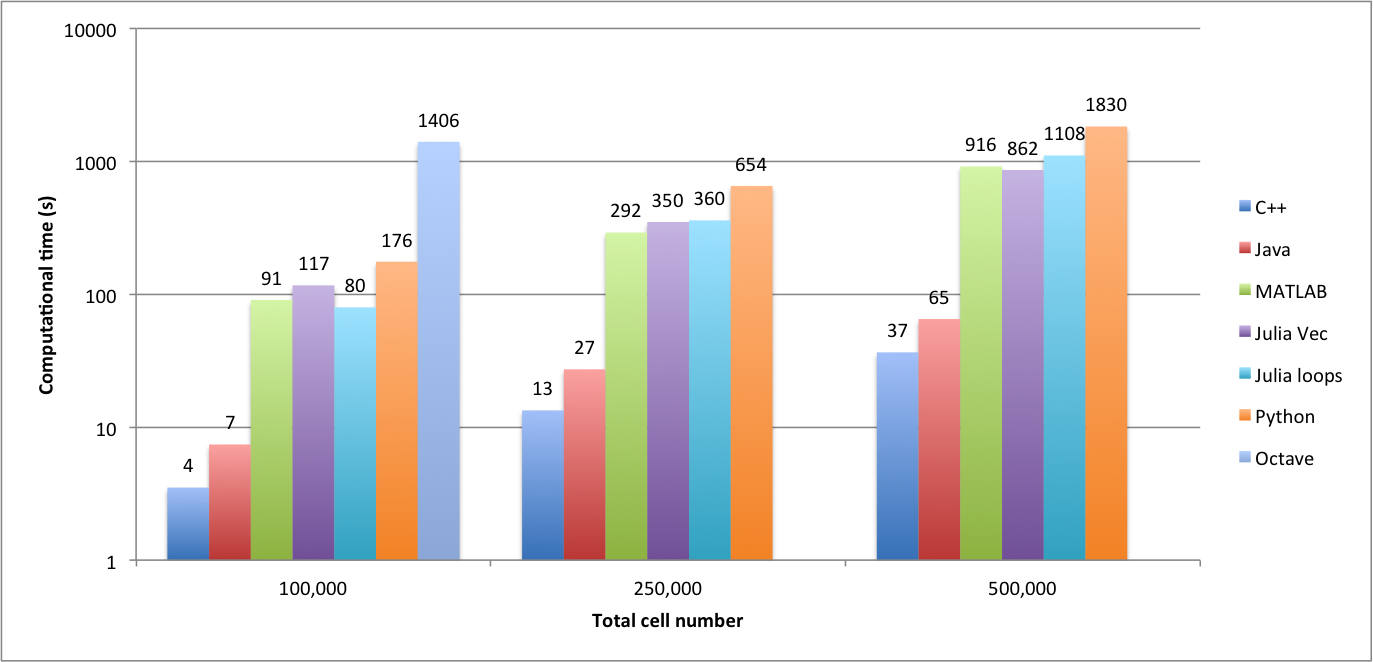

Python jako język programowania

https://computecancer.wordpress.com/2015/09/26/java-c-matlab-or-python-for-cellular-automatons-speed-comparison/

Obecne możliwości aplikacji

• wczytywanie plików CSV
• eksportowanie wykresów i danych
• konfigurowanie metod wyświetlania
• zliczanie impulsów w przebiegu
• znajdowanie początku impulsu

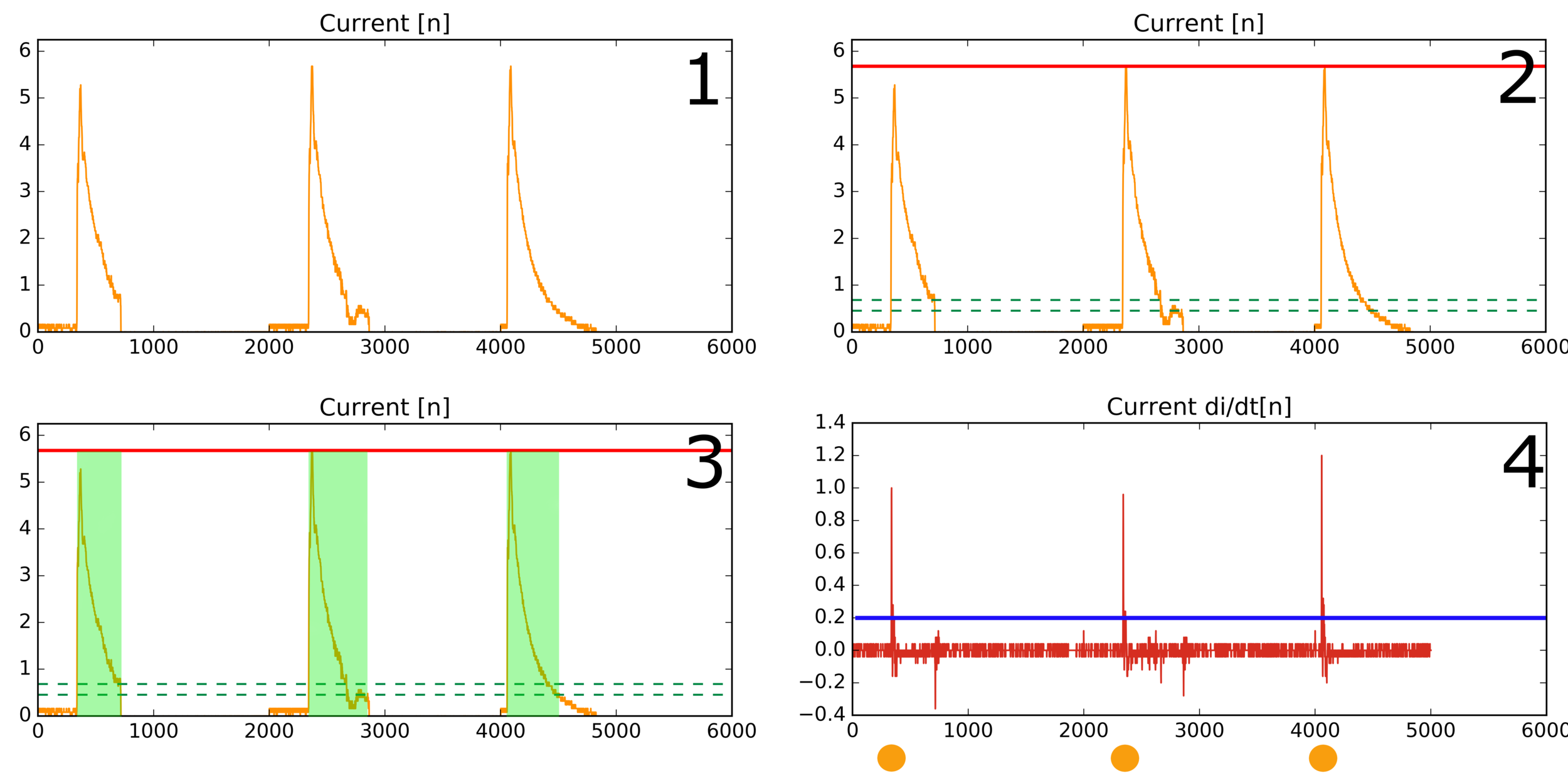

Algorytm zliczania wyładowań

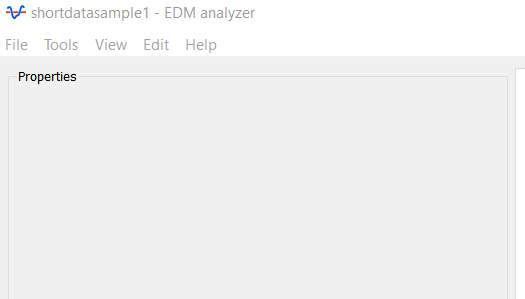

Obecny wygląd aplikacji

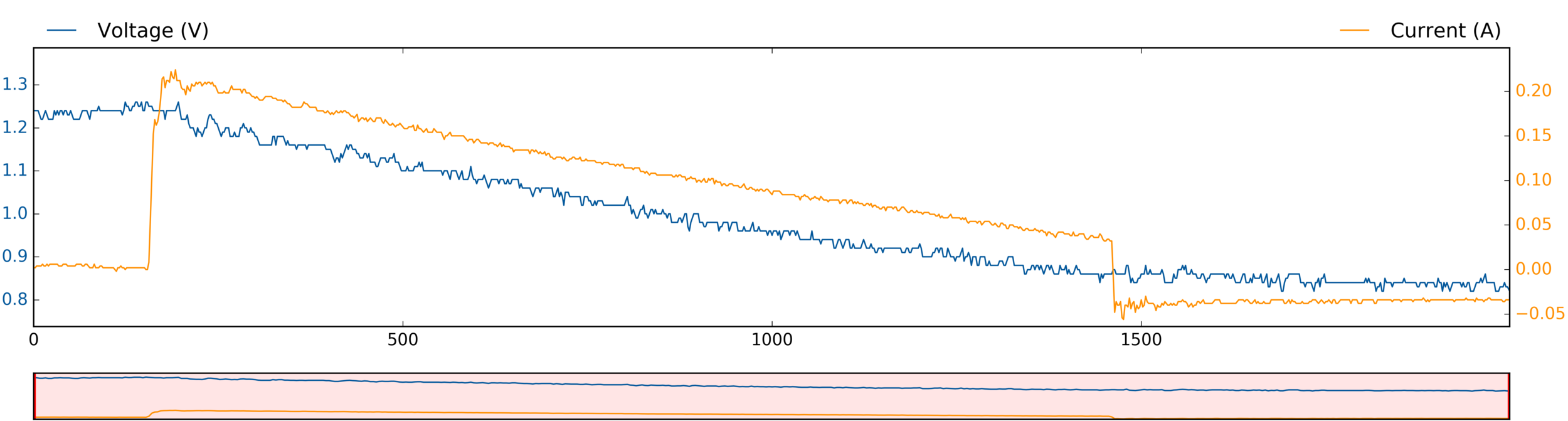

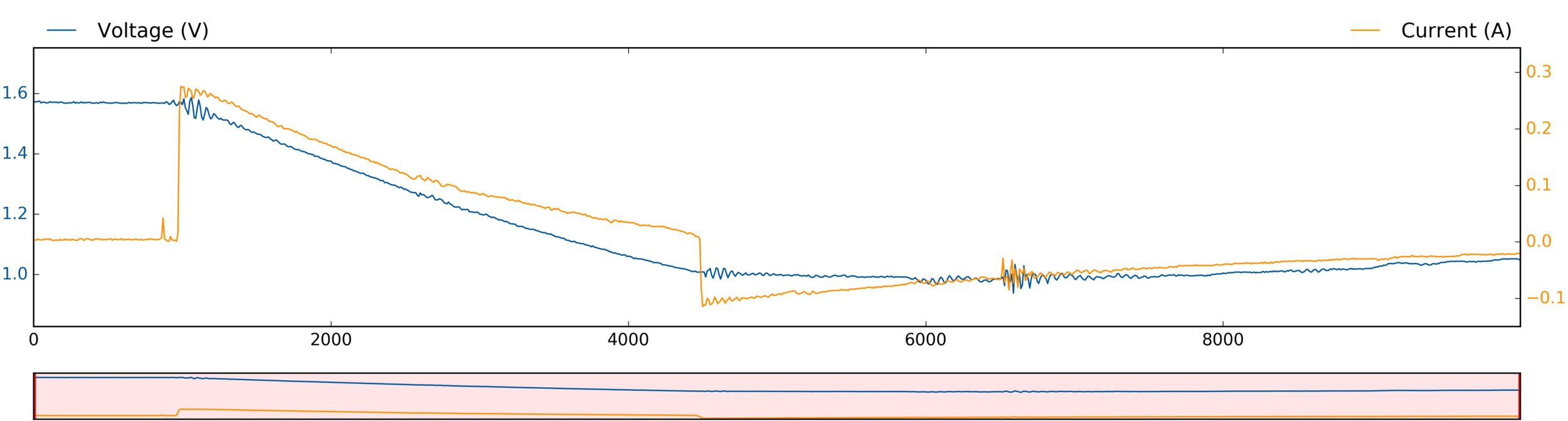

Przykładowe wyładowania

Zastosowania i możliwości rozwoju

• zliczanie wyładowań w czasie rzeczywistym
• implementacja algorytmów w języku C++

• ocena efektywności obróbki
• weryfikacja poprawności dobranych parametrów obróbki
• optymalizacja parametrów obróbki
• analiza przebiegu procesu

Bibliografia

1. Adam Ruszaj, Niekonwencjonalne metody wytwarzania elementów maszyn
i narzędzi, Instytut obróbki skrawaniem, 1999

2. S. H. Yeo , E. Aligiri , P. C. Tan & H. Zarepour, A New Pulse Discriminating System for Micro-EDM, Materials and Manufacturing Processes, 2009

3. E. Aligiri, S.H. Yeo, P.C. Tan, A new tool wear compensation method based on real-time estimation of material removal volume in micro-EDM, Journal
of Materials Processing Technology, 2010

4. L. Kudła, Mikroobróbka elektroerozyjna, Warszawa 2007

Dziękuję za uwagę
