Promotor:
dr inż. Anna Trych-Wildner
Autor:
Kacper Krętowski
Opracowanie aplikacji do analizy przebiegów napięciowych i prądowych rejestrowanych podczas mikroobróbki elektroerozyjnej
Cel pracy
- Opracowanie algorytmów pozwalających na poprawną detekcję wyładowań, ich klasyfikację, oraz analizę.
- Zaprojektowanie interfejsu graficznego umożliwiającego wczytywanie danych w formacie CSV.
- Stworzenie instrukcji obsługi przeprowadzającej użytkownika przez zaprojektowany interfejs.

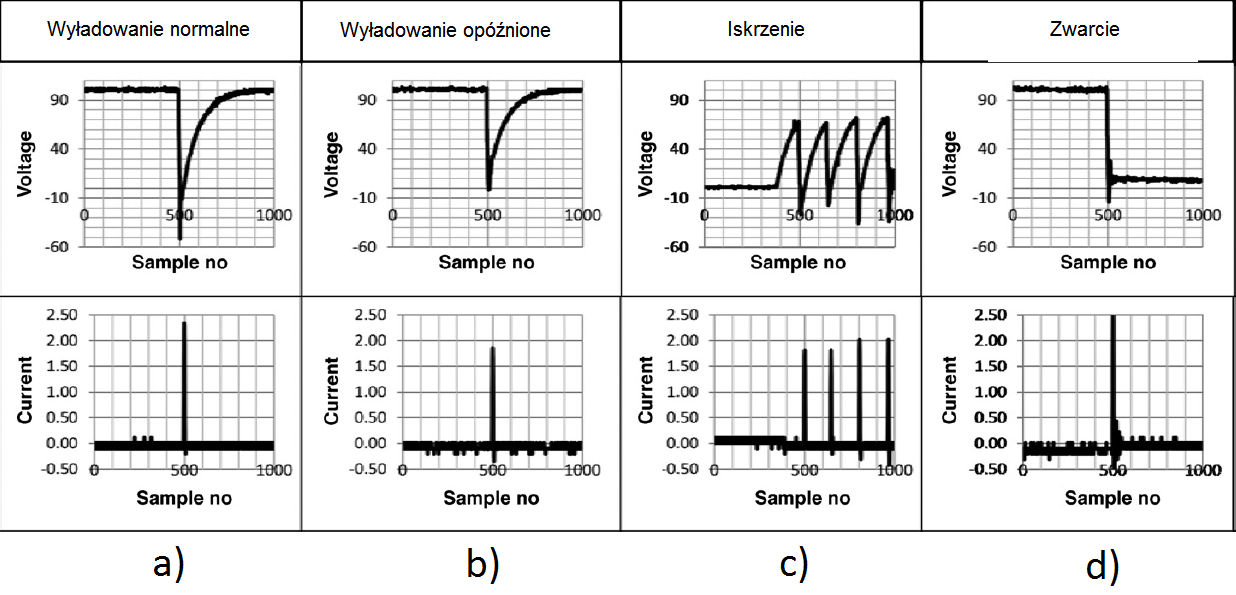

Rozróżniane typy wyładowań
Text

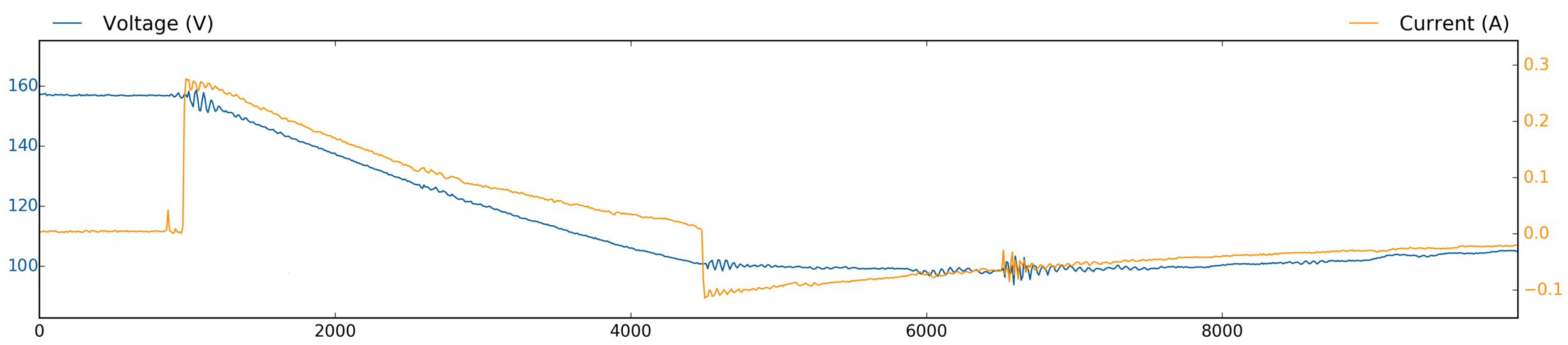

Przykładowy zarejestrowany przebieg

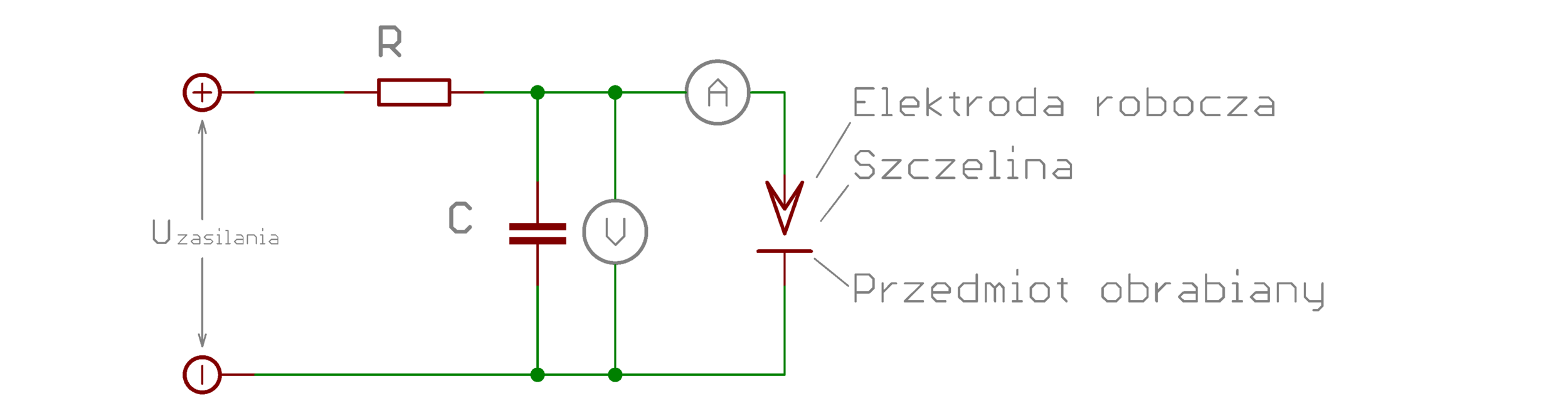

Uproszczony schemat układu pomiarowego, używanego
do akwizycji danych prądowych i napięciowych
Wybrane rozwiązania programistyczne
Python 3.4
PyQT 4
matplotlib
Algorytm rozpoznawania wyładowań
wczytanie pliku
wyszukiwanie
początków wyładowań
wyszukiwanie
końców wyładowań
wyznaczanie wartości charakterystycznych

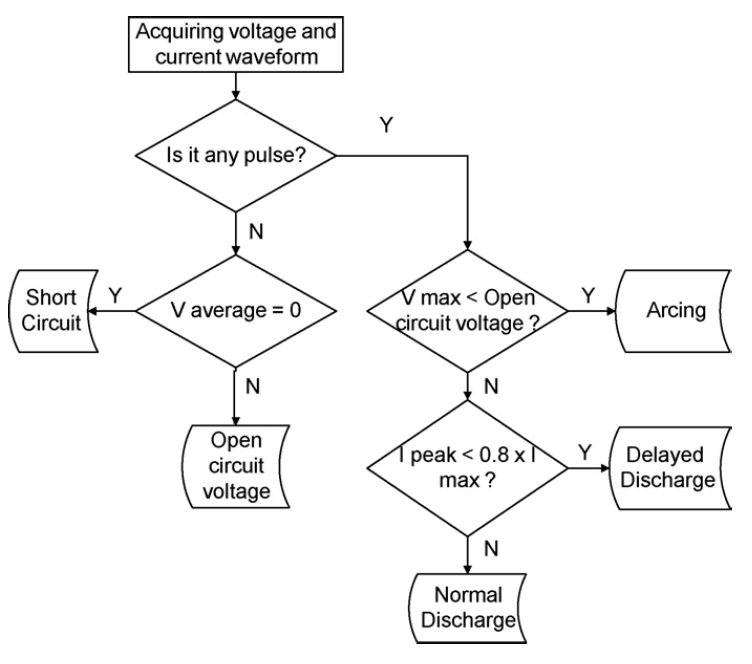

klasyfikacja wyładowań
wczytanie pliku

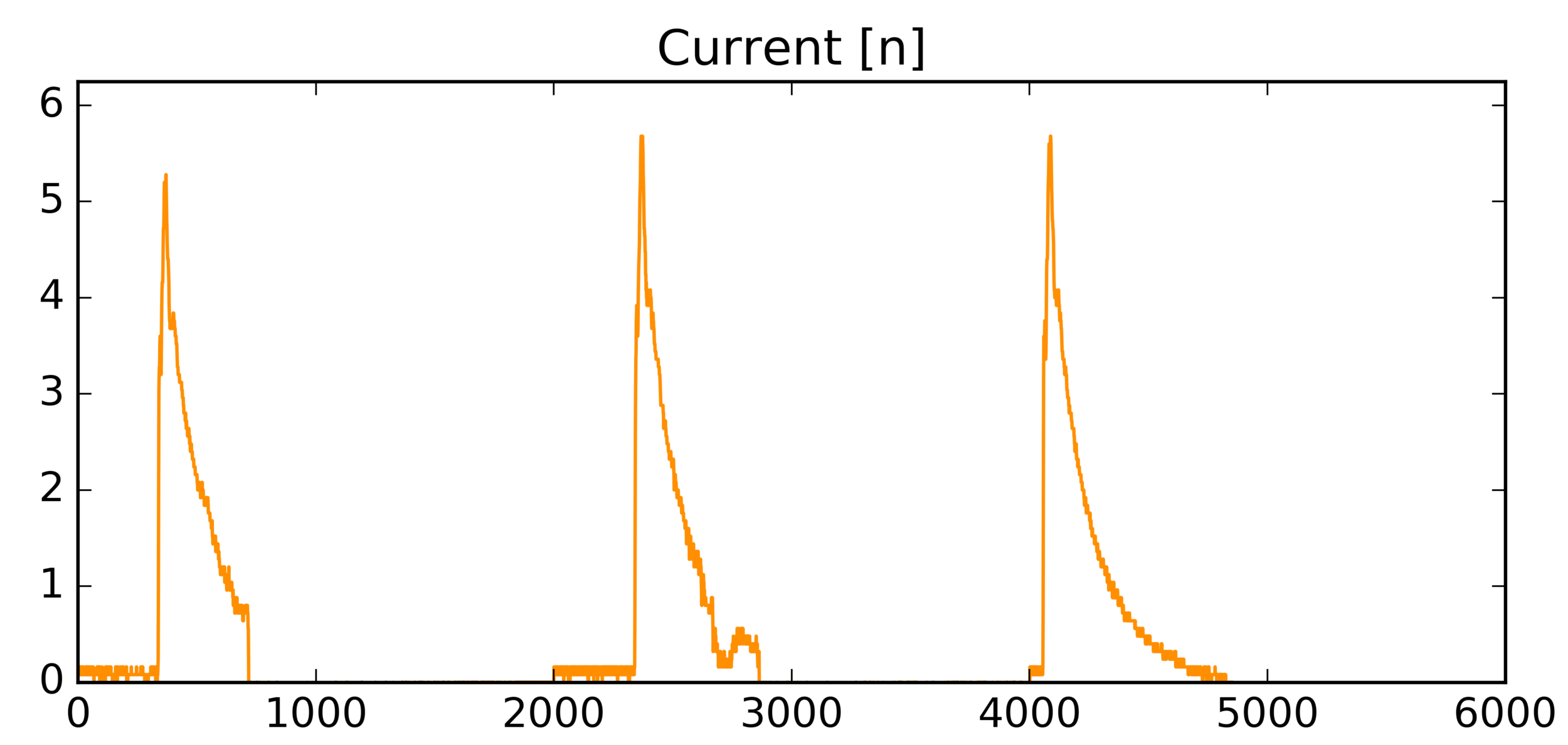

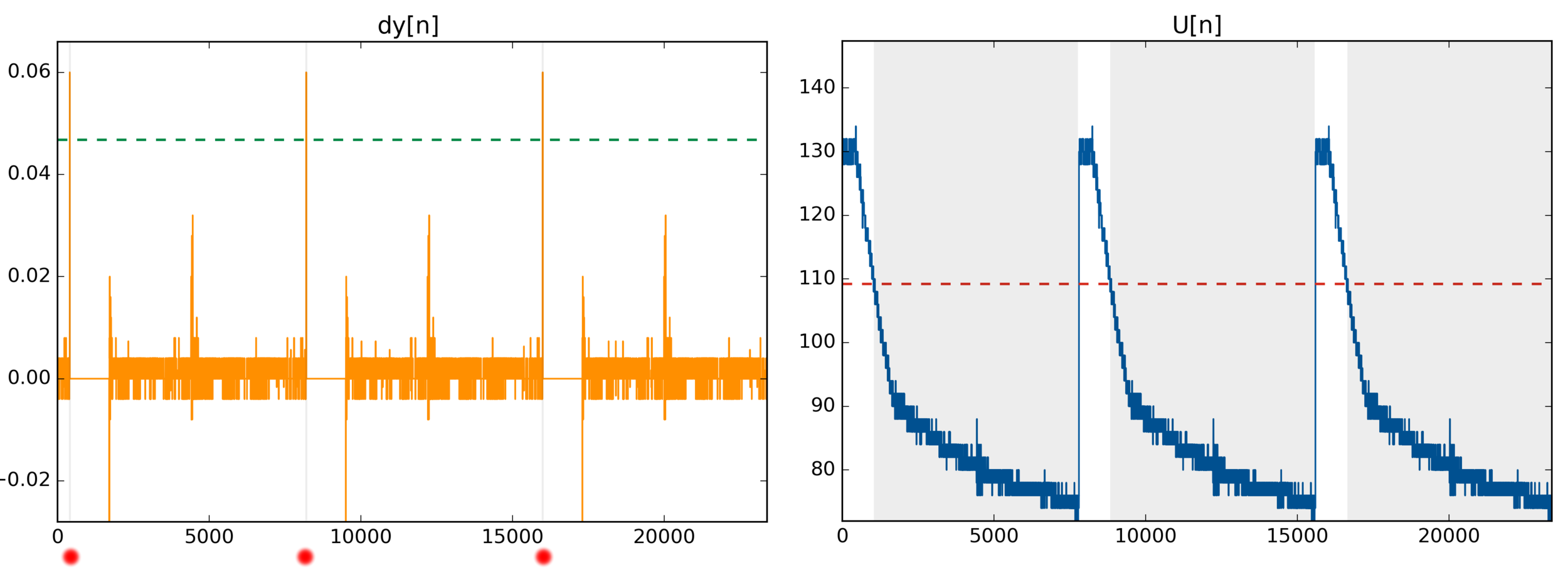

wyszukiwanie początków wyładowań

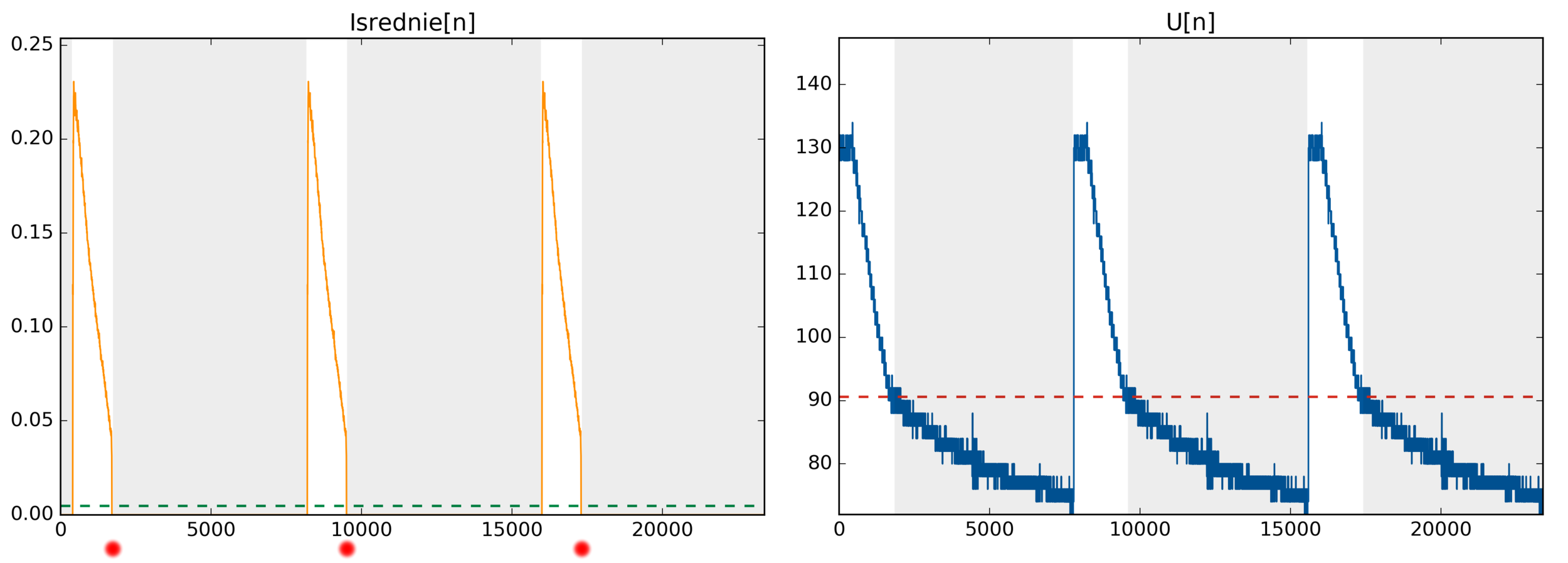

wyszukiwanie końców wyładowań
klasyfikacja wyładowań

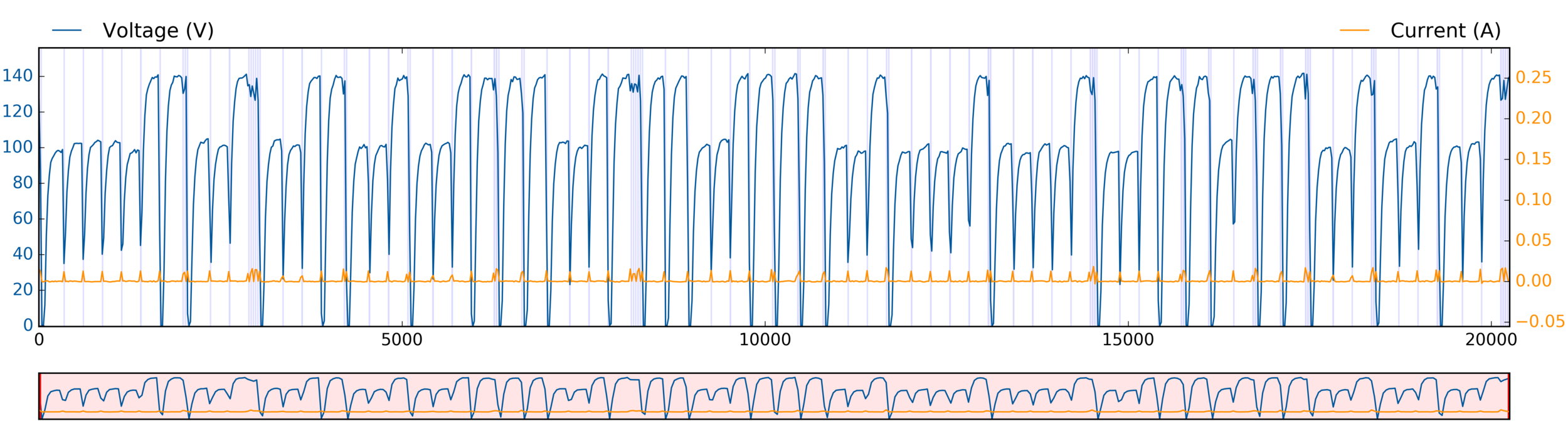

Testy algorytmów

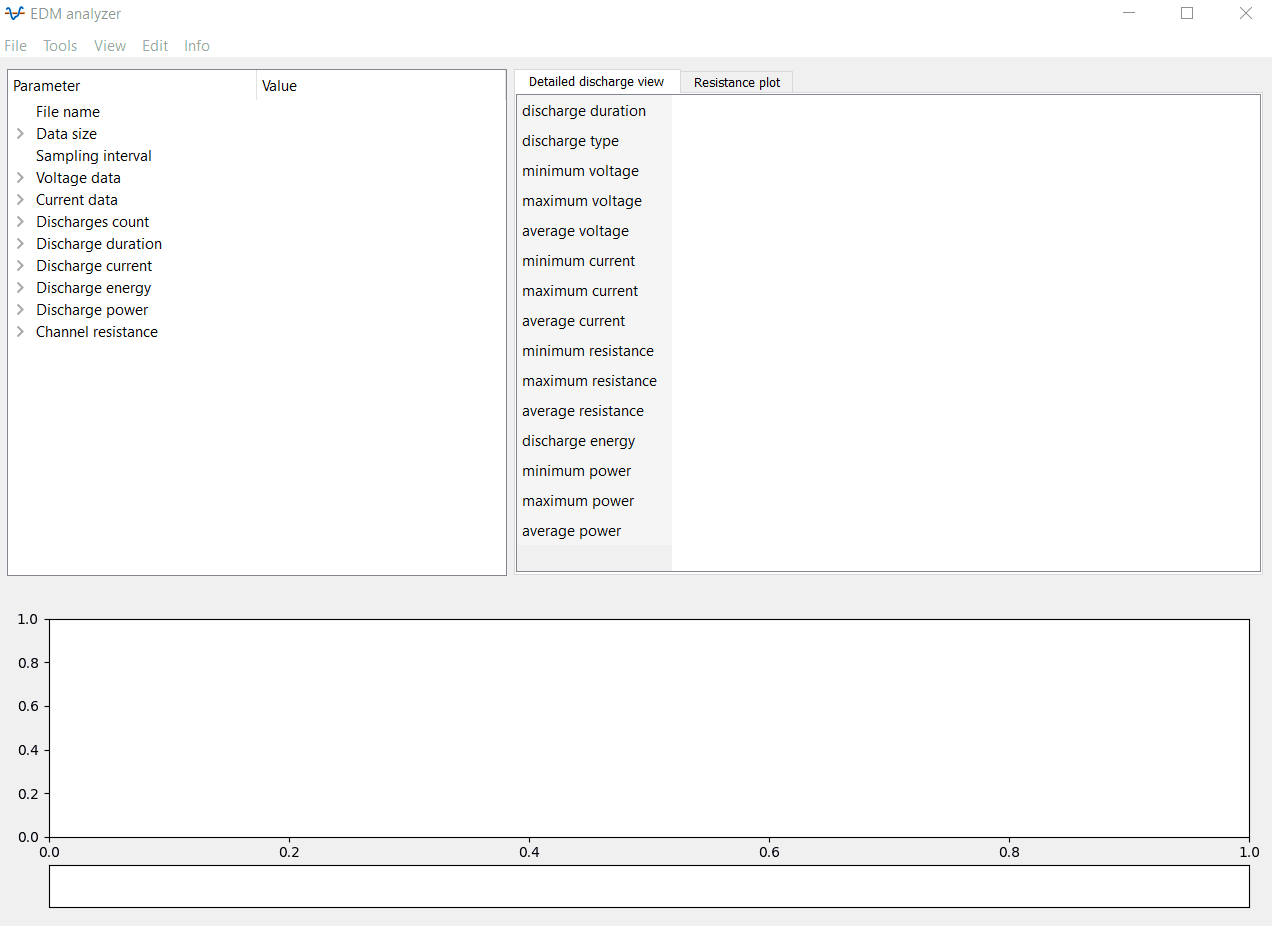

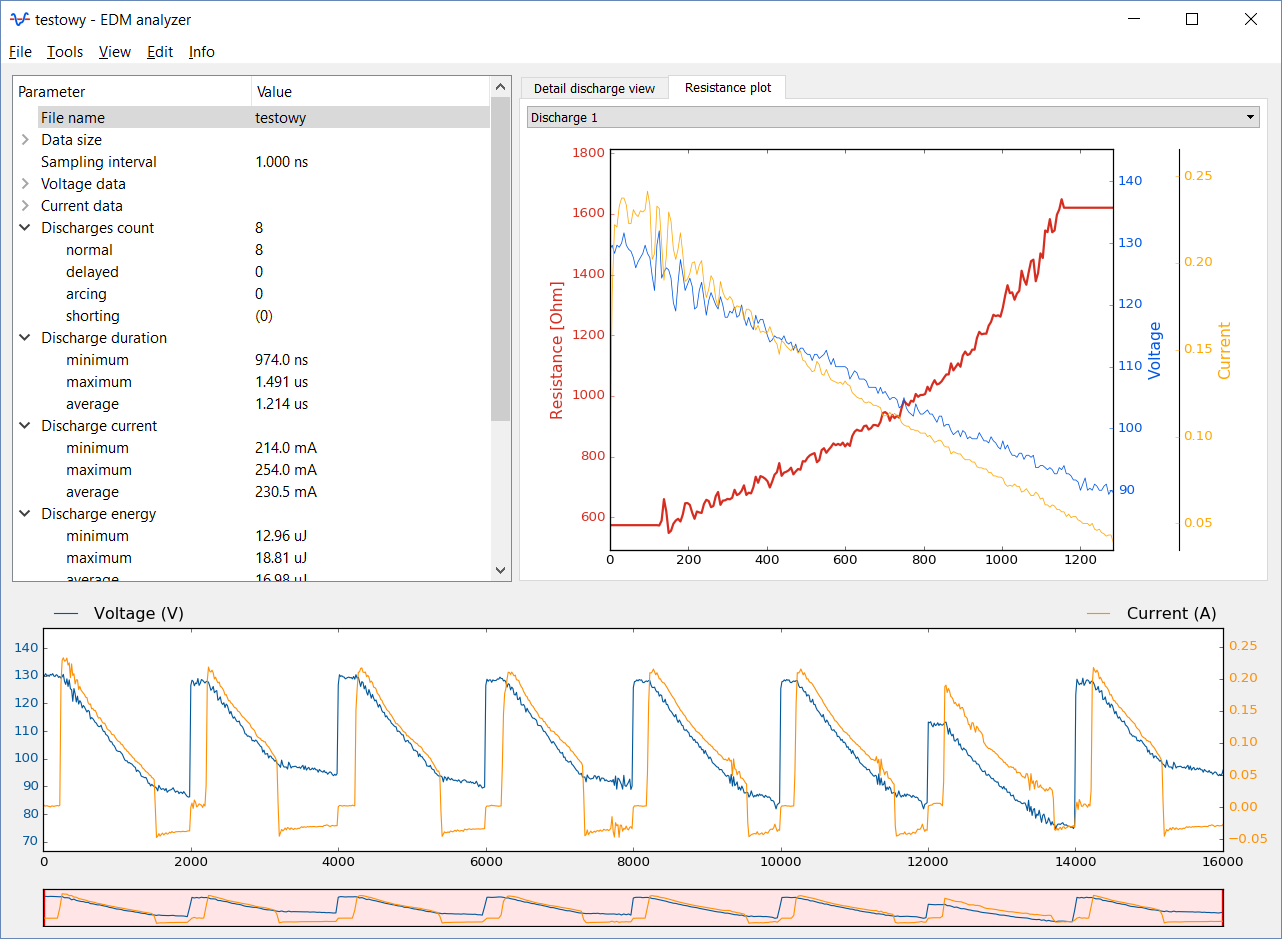

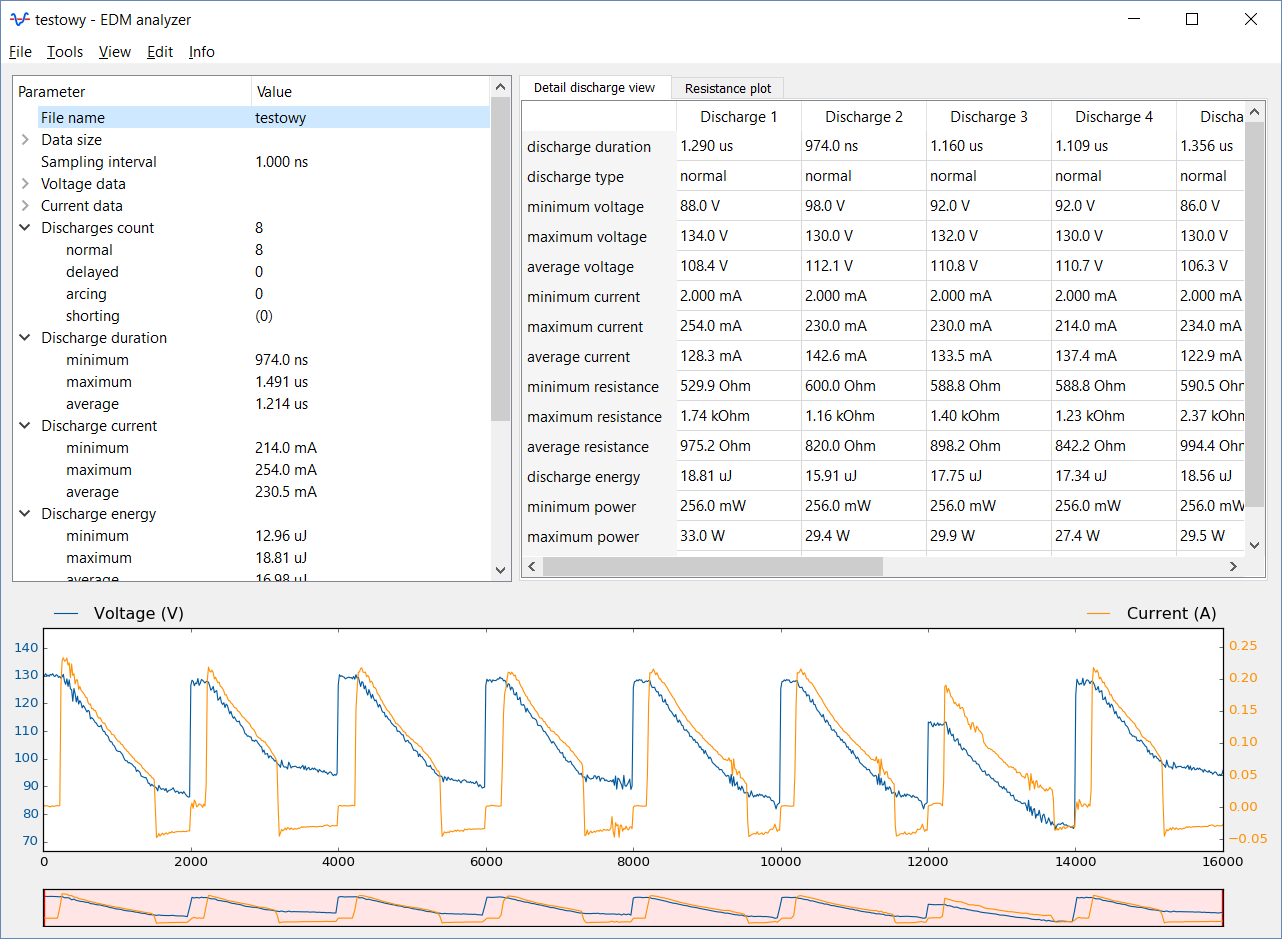

Wygląd i możliwości aplikacji
Podsumowanie
- wczytywanie plików
- poprawne wykrywanie wyładowań
- kategoryzowanie wyładowań
- intefejs graficzny
- wizualizacja przebiegów
- instrukcja obsługi
- eksport wyników do pliku
Dziękuję za uwagę
Praca dyplomowa inżynierska
By Kacper Krętowski
