Kondensatory

Kacper Krętowski

Czym jest kondensator?

 To element elektroniczny składający się z przewodzących okładek rozdzielonych warstwą dielektryka, stosowany typowo do gromadzenia ładunku elektrycznego.

Symbole kondensatorów

kondensator niespolaryzowany

kondensator spolaryzowany

kondensator o zmiennej pojemności

Parametry kondensatorów

pojemność

F

tolerancja (pojemności)

%

napięcie dopuszczalne

V

zakres temperatur pracy

℃

prąd upływu

μA

tangens kąta strat dielektrycznych

wymiary, masa, rodzaj obudowy, czas życia, zakres częstotliwości pracy

Kondensatory elektrolityczne

są spolaryzowane

typowy zakres dostępnych pojemności

dzielą się na aluminiowe, tantalowe i niobowe

cena i rozmiar zależne od pojemności oraz napięcia znamionowego

zakres dostępnych napięć

kilka V do ~500 V​

polaryzacja wyraźnie określona na obudowie

typowa tolerancja

± 10%

aluminiowe
tantalowe

1 µF - 1 F​
0,1 µF - 200 µF​

 Kondensatory elektrolityczne aluminiowe*

*nie zachowano skali grafik

montaż przewlekany, obudowa walcowa

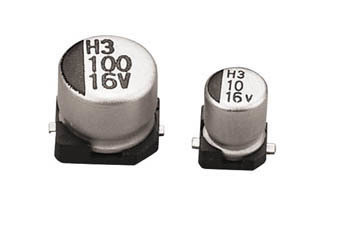

montaż powierzchniowy
średnice kubka znormalizowane - 3; 4; 5; 6,3; 8; 10; 12,5; 16; 18 mm

220 µF, 35 V   - 0,25 zł
220 µF, 63 V   - 0,40 zł
2200 µF, 35 V - 1,20 zł
2200 µF, 63 V - 2,70 zł

100 µF, 35 V   - 0,40 zł
100 µF, 50V    - 0,50 zł
220 µF, 35 V   - 0,50 zł
220 µF, 50 V   - 0,80 zł

wysoki stosunek pojemności do rozmiaru

poprawna praca tylko przy niskich częstotliwościach

wysoki prąd upływu

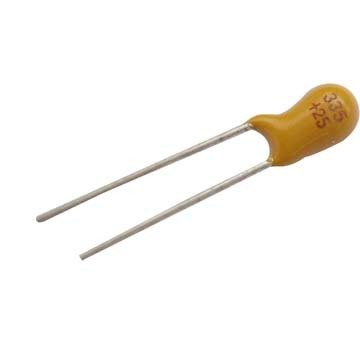

 Kondensatory elektrolityczne tantalowe*

*nie zachowano skali grafik

montaż przewlekany

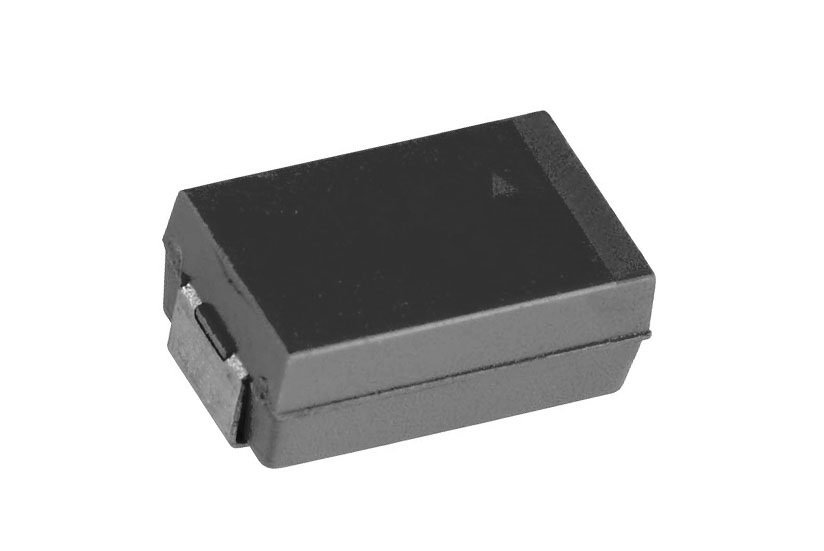

montaż powierzchniowy

4,7 µF, 35 V   - 0,70 zł
4,7 µF, 50 V   - 1,40 zł
100 µF, 16 V  - 2,50 zł

2,2 µF, 25 V    - 0,40 zł
100 µF, 16 V   - 1,50 zł

mniejsze rozmiary niż aluminiowe

szeroki zakres temperatur i częstotliwości pracy

niski prąd upływu

4,30 x 7,30 x 2,9 mm

5,0 x 10,0 mm

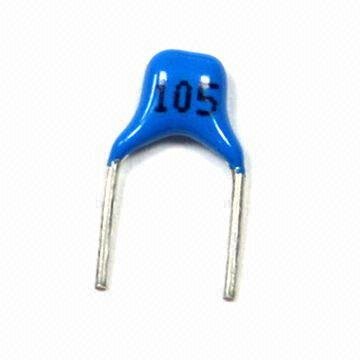

Kondensatory ceramiczne

nie mają określonej polaryzacji

niski prąd upływu

zakres pojemności od pojedynczych pikofaradów do setek nanofaradów

zakres napięć pracy do kilku kilowoltów

*nie zachowano skali grafik

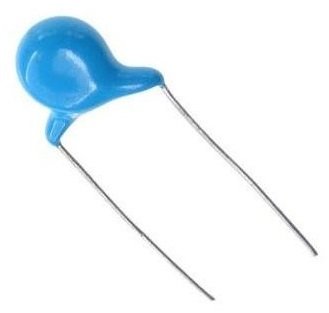

montaż przewlekany

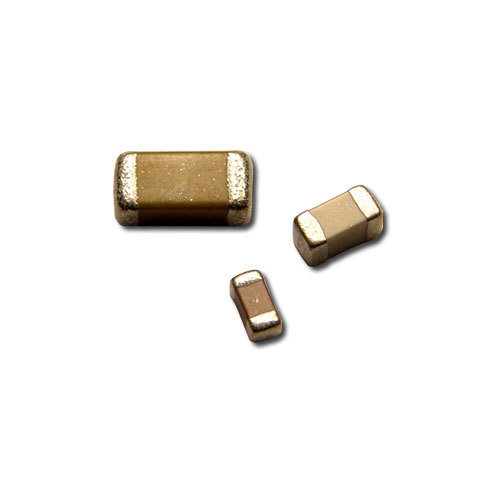

montaż powierzchniowy
 typowe obudowy montażu powierzchniowego - 0603, 0805, 1206 itp.

10 nF, 100 V    - 0,07 zł
100 nF, 100 V  - 0,07 zł
150 pF, 1 kV    - 0,20 zł

100 nF, 50 V, SMD 0603 - 0,07 zł

100 nF, 50 V, SMD 0805 - 0,07 zł
100 nF, 50 V, SMD 1206 - 0,07 zł


SMD 0603
1,6 x 0,8 mm

5,0 x 5,0 mm

SMD 0805
2,05 x 1,3 mm

SMD 1206
3,1 x 1,6 mm

C = 10 · 10^4 pF = 100 nF

 Kondensatory ceramiczne*

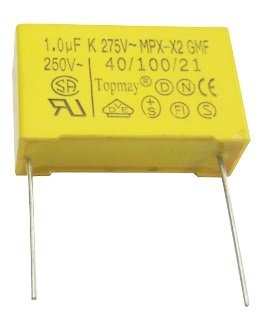

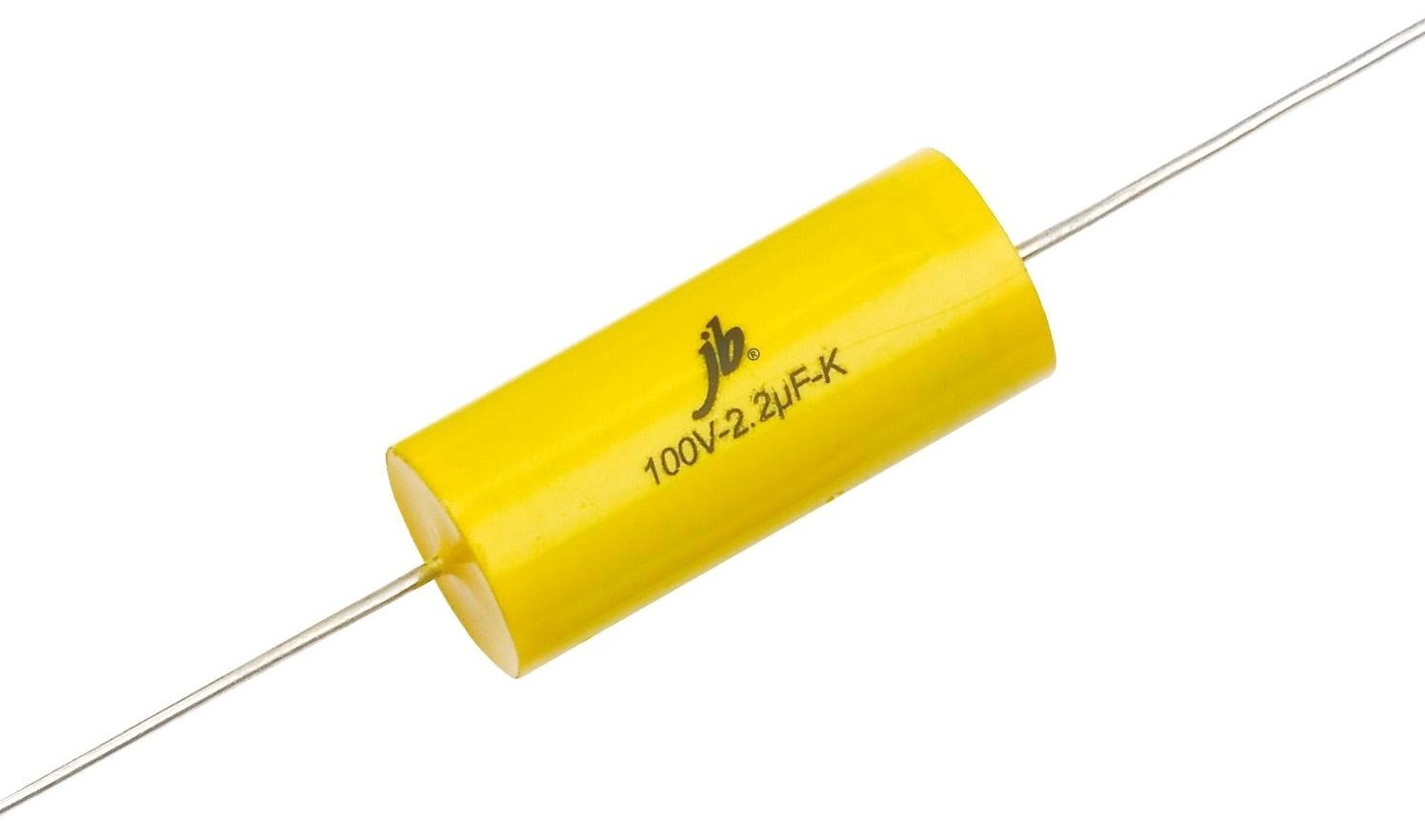

Kondensatory foliowe*

z folią poliestrową - KT, MKT

z folią polipropylenową - KP, MKP

z folią poliwęglanową- KC, MKC

duża wytrzymałość napięciowa

bardzo mały prąd upływu

mała pojemność, duże gabaryty

*nie zachowano skali grafik

100 nF, 400 V, MKT - 0,60 zł

100 nF, 400 V, MKS - 0,40 zł

100 nF, 1 kV, MPK   - 1,70 zł

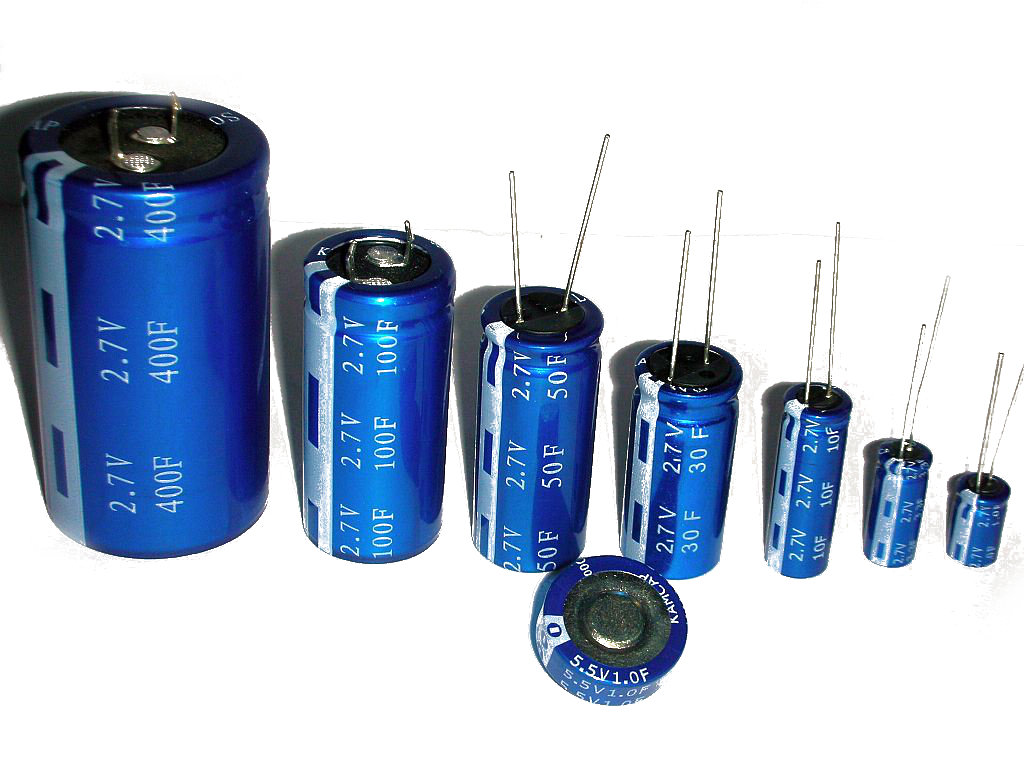

Superkondensatory

niewielkie napięcie pracy, rzędu pojedynczych woltów

bardzo krótki czas ładowania i rozładowywania

długi czas życia

pojemność nawet kilku tysięcy faradów

średnica 10 mm

 0,22 F, 5,5 V      - 2,60 zł

1 F, 5,5 V         - 4,10 zł

100 F, 2,7 V     - 30,00 zł

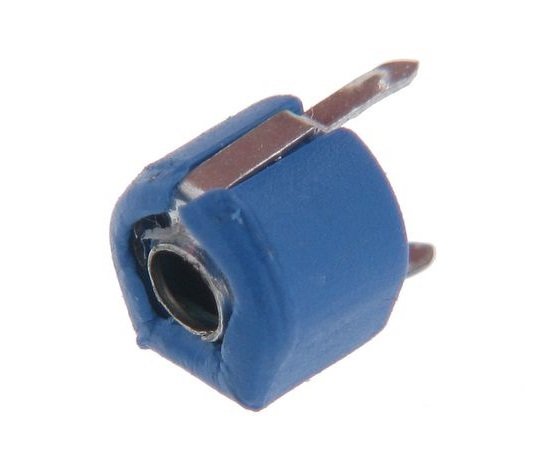

Trymery

pojemność od ułamka do kilkudziesięciu pikofaradów

stosowane do dokładnego strojenia obwodów

10-50 pF   - 0,60 zł

średnica ~10 mm

kondensatory o zmiennej, regulowanej pojemności

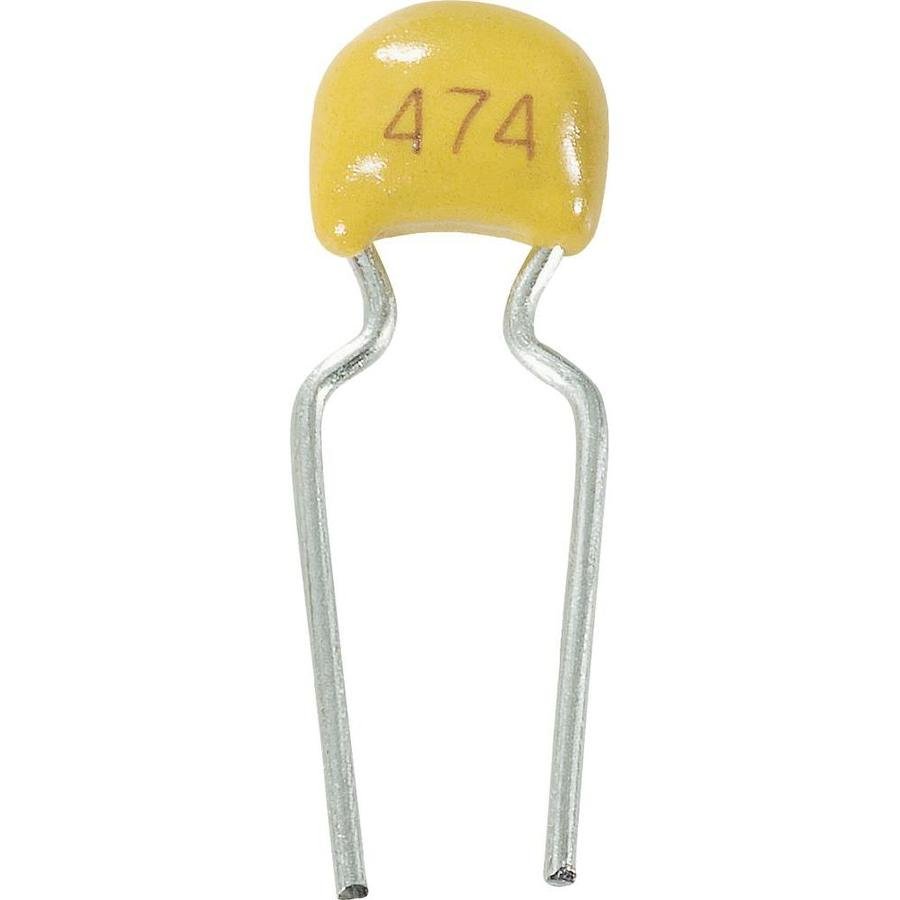

Pojemność kondensatora przedstawionego na poniższej grafice to:

Bibliografia

Piotr Górecki, Elektronika Dla Wszystkich 6/96, Kondensatory stałe część 4.

Artykuł "Kondensator" portalu mikrokontrolery.blogspot.com
http://mikrokontrolery.blogspot.com/2011/03/kondensator.html

Piotr Górecki, Elektronika Dla Wszystkich 5/96, Kondensatory stałe część 3.
