Estática
Unidad 1: Vectores en dos y tres dimensiones
Facultad de Ingeniería/Campus Mexicali
Ing. Oscar Alonso Rosete Beas
Sesion 14 Rev:2 ciclo 2020-1
Sesiones Previaa
-
Vectores unitarios
-
Conceptos básicos
-
Representación fuerza 2D
-
Suma y resta vectorial (fuerza resultante): Métodos gráficos del paralelogramo, triangulo, polígono
-
Diagrama de cuerpo libre
-
Descomposición de una fuerza.
-
1.6 vectores unitarios.
-
1.7 resultante aplicando ley de senos, ley de cosenos y el de componentes rectangulares.
-
1.8 Equilibrio de una partícula: línea de acción, fuerzas concurrentes, diagrama de cuerpo libre y polígono cerrado.
-
Agenda
Unidad 1: Vectores en dos y tres dimensiones
-
1.9 Componentes en tres dimensiones: cosenos directores y su interpretación gráfica.
-
1.10 Vector posición en función de sus componentes.
-
1.11 Equilibrio de una partícula en el espacio.
Representación vector cartesiano
![](https://s3.amazonaws.com/media-p.slid.es/uploads/1166142/images/7097253/pasted-from-clipboard.png)
![](https://s3.amazonaws.com/media-p.slid.es/uploads/1166142/images/7097253/pasted-from-clipboard.png)
![](https://s3.amazonaws.com/media-p.slid.es/uploads/1166142/images/7097253/pasted-from-clipboard.png)
![](https://s3.amazonaws.com/media-p.slid.es/uploads/1166142/images/7097254/pasted-from-clipboard.png)
![](https://s3.amazonaws.com/media-p.slid.es/uploads/1166142/images/7097254/pasted-from-clipboard.png)

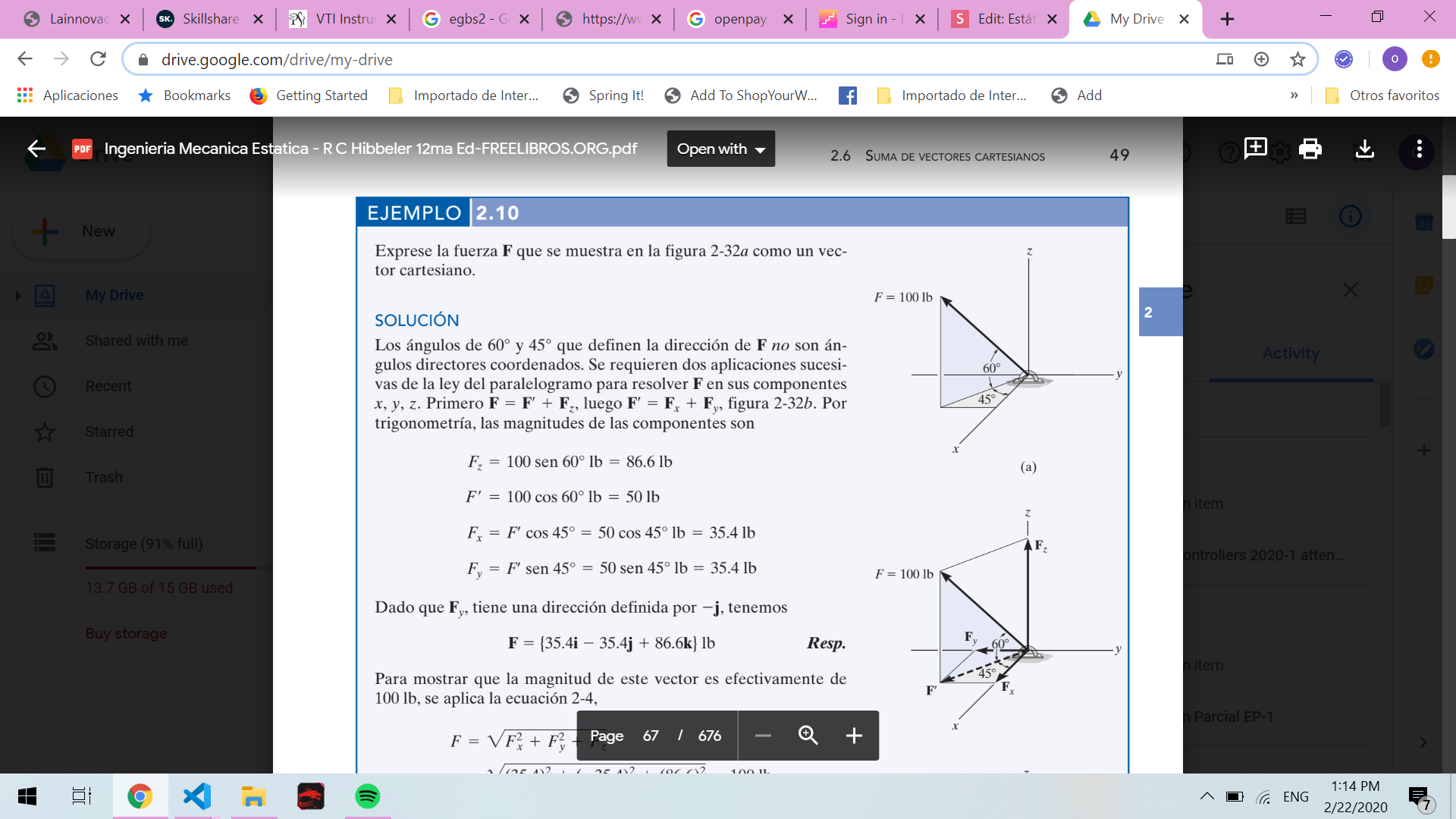

Ejemplo ejercicio

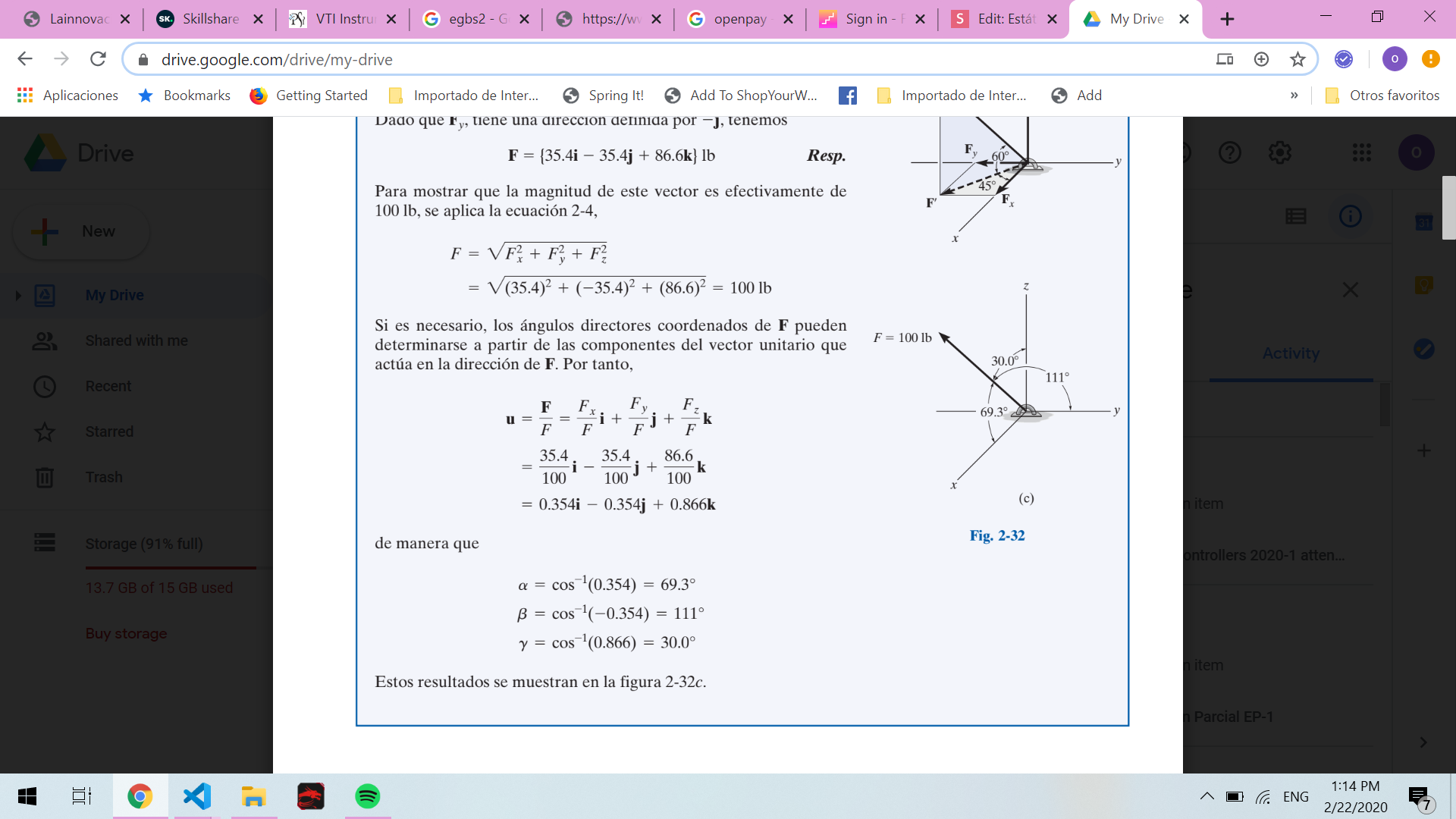

Significado
![](https://s3.amazonaws.com/media-p.slid.es/uploads/1166142/images/7097254/pasted-from-clipboard.png)
Atributo: Suma de cuadrados de cosenos directores equivale a uno.
Se le denominan cosenos directores de un vector A a los cosenos de los ángulos que forma dicho vector con cada uno con los ejes coordenados

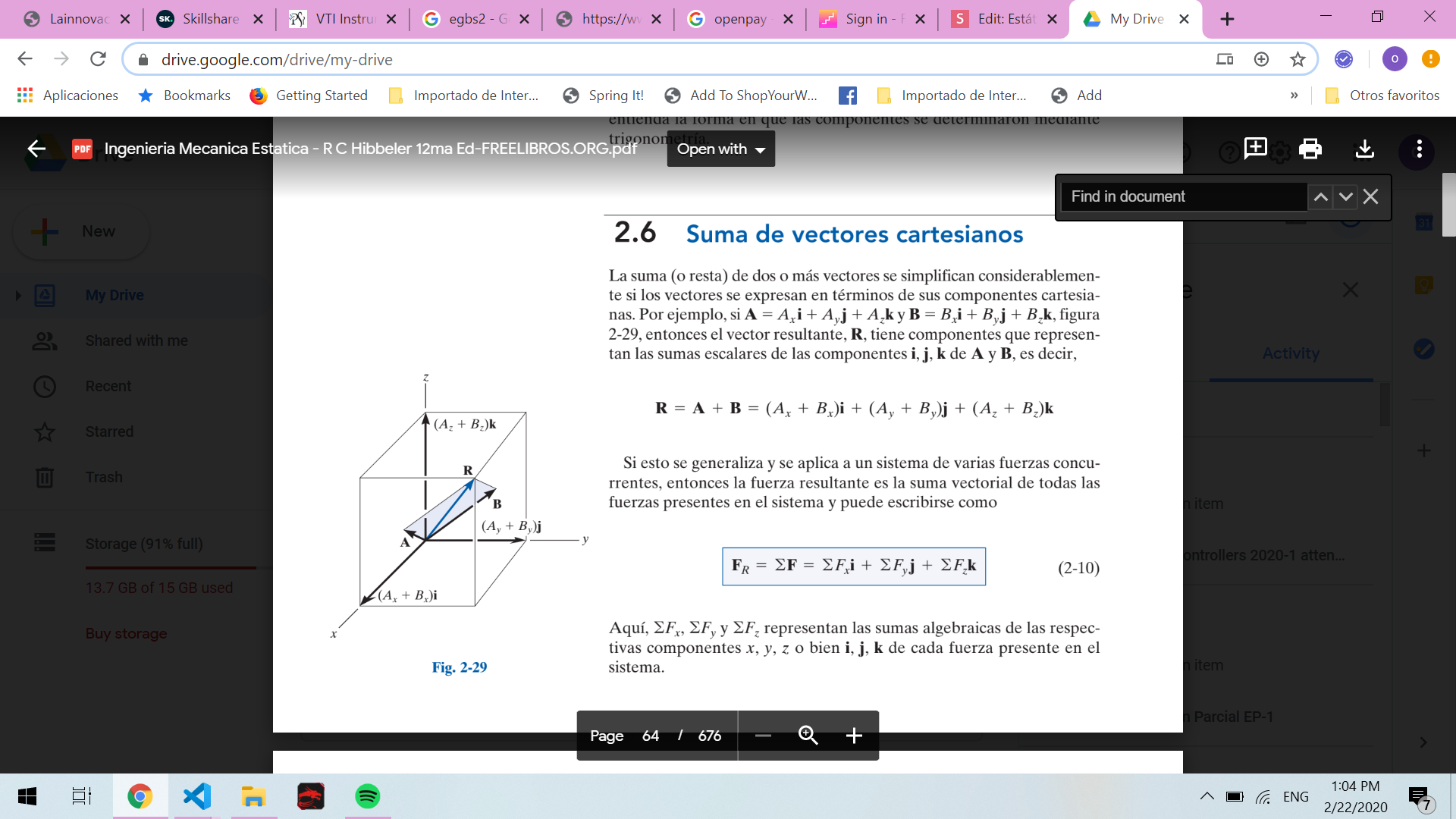

Suma de vectores cartesianos
![](https://s3.amazonaws.com/media-p.slid.es/uploads/1166142/images/7097230/pasted-from-clipboard.png)
![](https://s3.amazonaws.com/media-p.slid.es/uploads/1166142/images/7097230/pasted-from-clipboard.png)
![](https://s3.amazonaws.com/media-p.slid.es/uploads/1166142/images/7097230/pasted-from-clipboard.png)

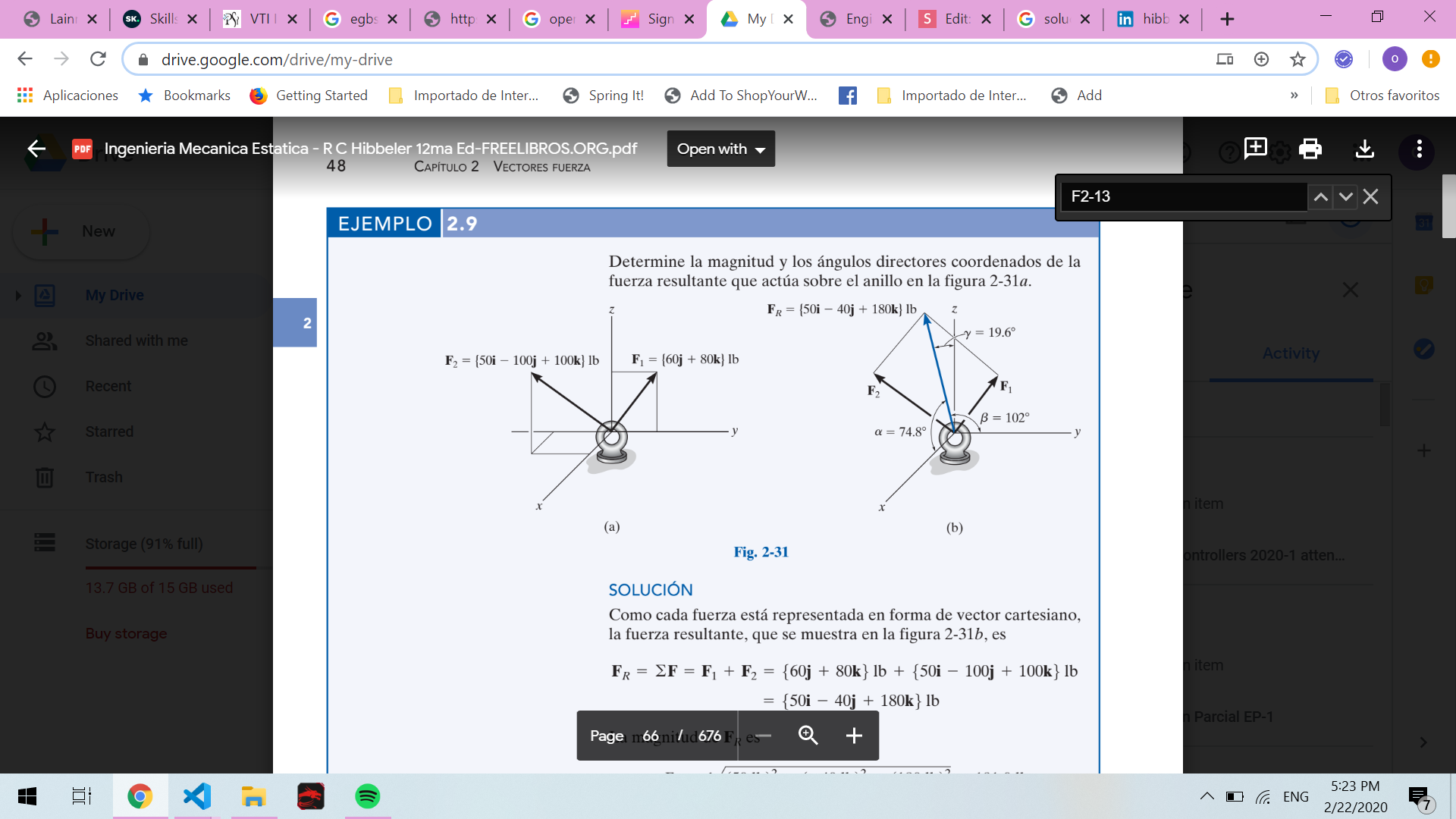

Ejemplo 1
![](https://s3.amazonaws.com/media-p.slid.es/uploads/1166142/images/7097487/pasted-from-clipboard.png)
![](https://s3.amazonaws.com/media-p.slid.es/uploads/1166142/images/7097487/pasted-from-clipboard.png)
Ejemplo 2

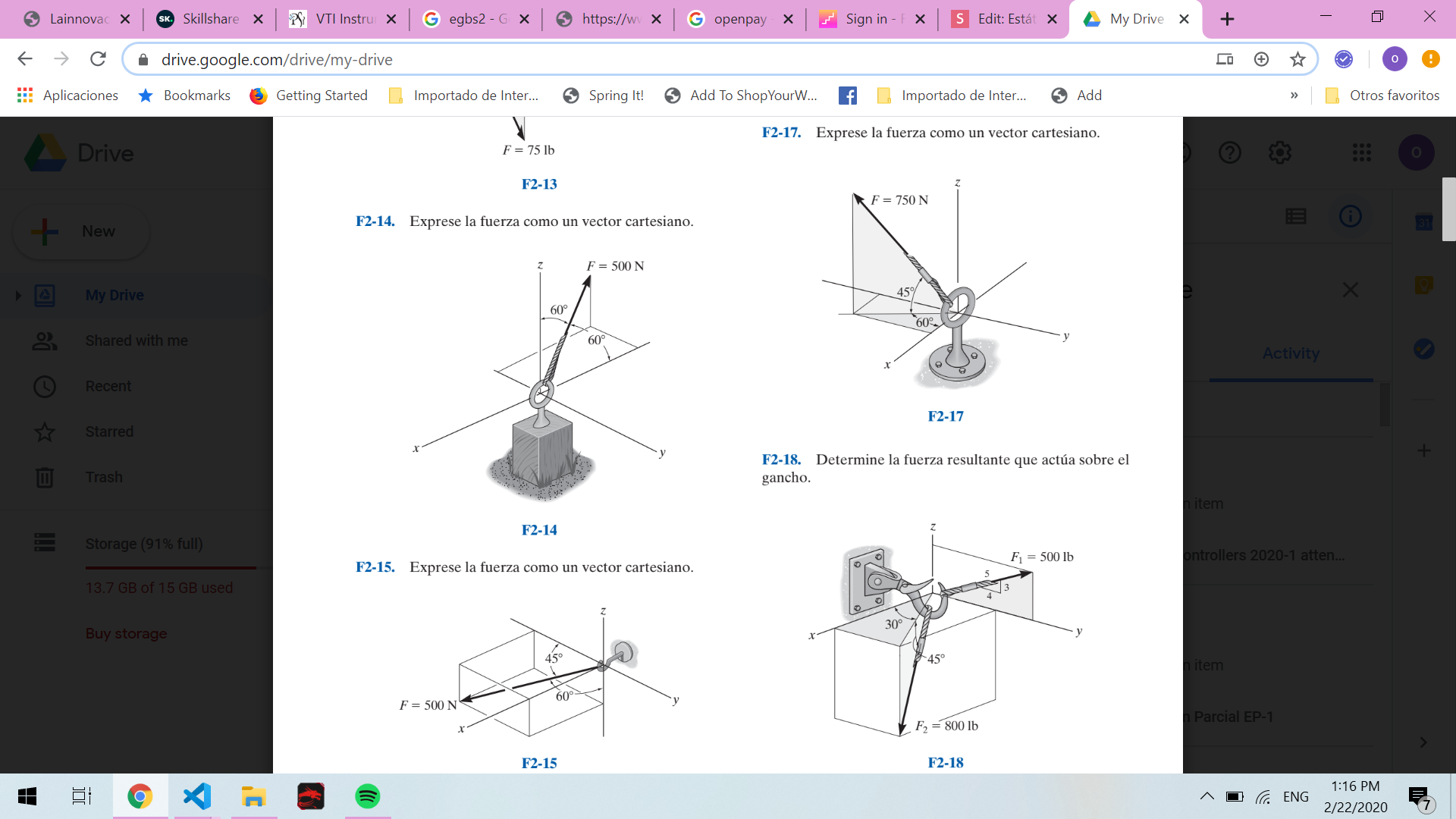

Portafolio 9
![](https://s3.amazonaws.com/media-p.slid.es/uploads/1166142/images/7097496/pasted-from-clipboard.png)

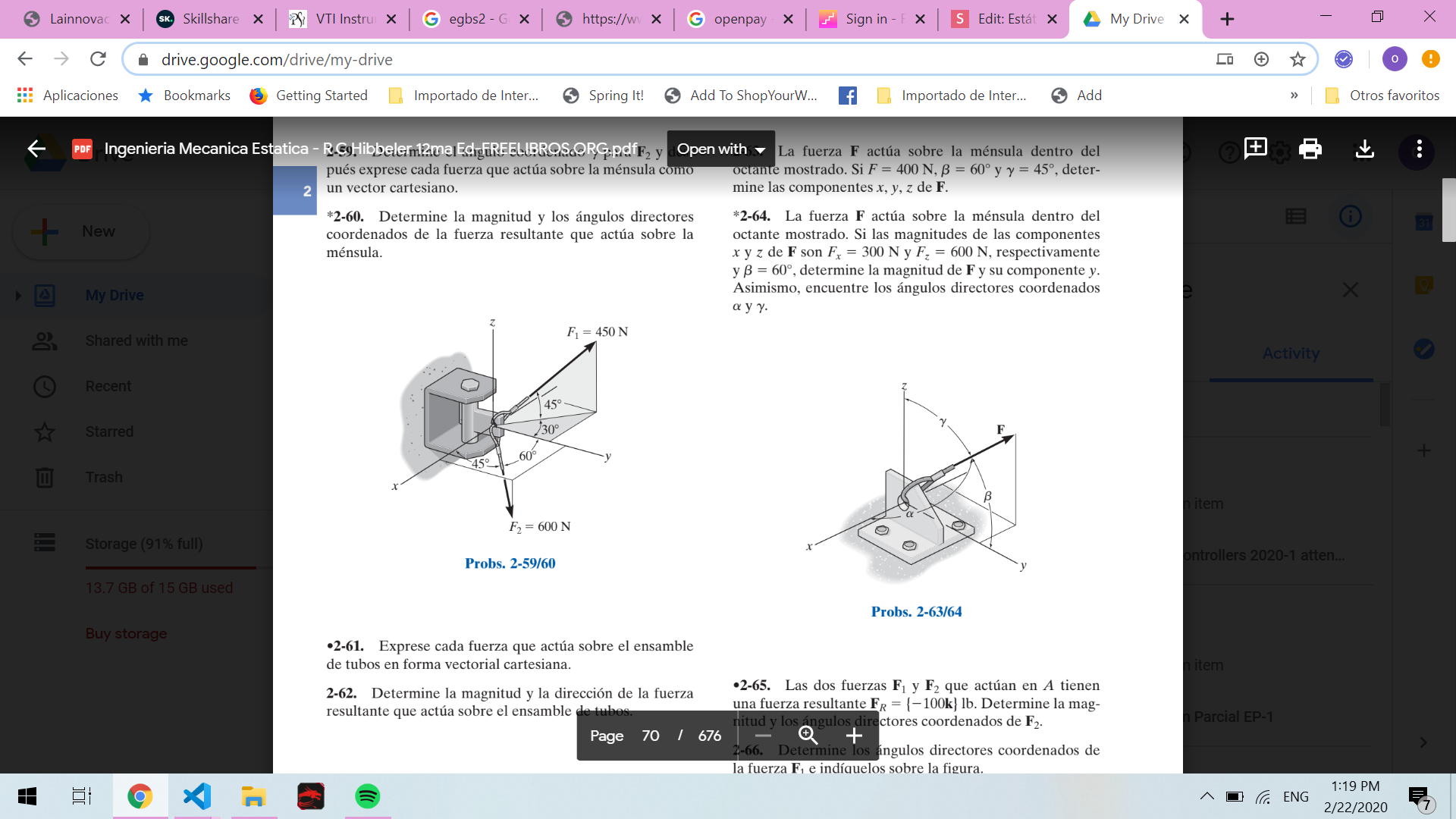

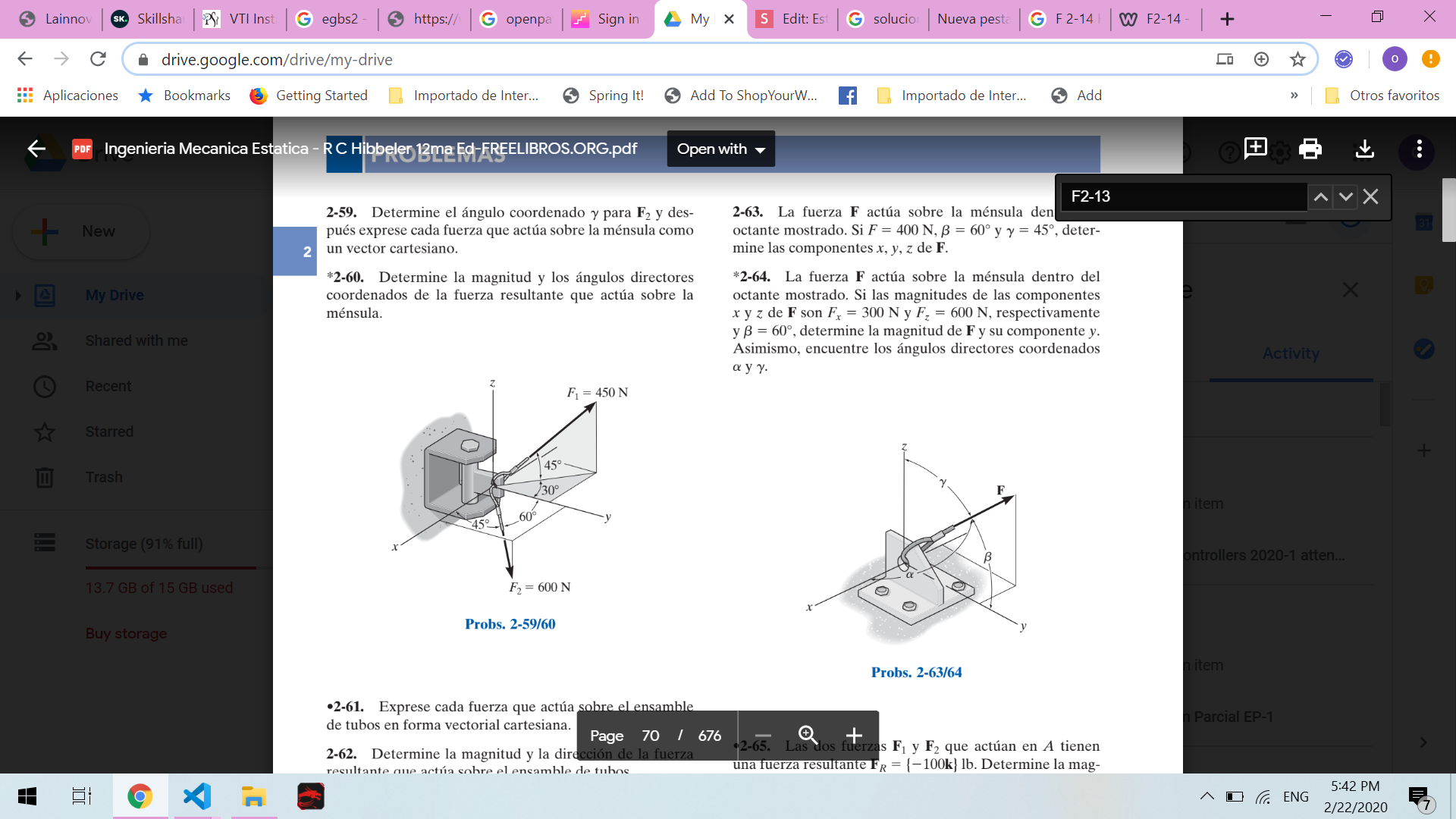

Portafolio 10
![](https://s3.amazonaws.com/media-p.slid.es/uploads/1166142/images/7097264/pasted-from-clipboard.png)
Estática S6-1
By oscaralonso11
