Estática
Unidad 1: Vectores en dos y tres dimensiones
Facultad de Ingeniería/Campus Mexicali
Ing. Oscar Alonso Rosete Beas
Sesion 16 Rev:2 ciclo 2020-1
Sesiones Previas
-
Vectores unitarios
-
Conceptos básicos
-
Representación fuerza 2D
-
Suma y resta vectorial (fuerza resultante): Métodos gráficos del paralelogramo, triangulo, polígono
-
Diagrama de cuerpo libre
-
Descomposición de una fuerza.
-
1.6 vectores unitarios.
-
1.7 resultante aplicando ley de senos, ley de cosenos y el de componentes rectangulares.
-
1.8 Equilibrio de una partícula: línea de acción, fuerzas concurrentes, diagrama de cuerpo libre y polígono cerrado.
-
1.9 Componentes en tres dimensiones: cosenos directores y su interpretación gráfica.
-
Agenda
Unidad 1: Vectores en dos y tres dimensiones
-
1.10 Vector posición en función de sus componentes.
-
1.11 Equilibrio de una partícula en el espacio.
Vector de posición
![](https://s3.amazonaws.com/media-p.slid.es/uploads/1166142/images/7107937/pasted-from-clipboard.png)
Coordenadas x,y,z
A(4m,2m,-6m)
B(6m,-1m,4m)
![](https://s3.amazonaws.com/media-p.slid.es/uploads/1166142/images/7107939/pasted-from-clipboard.png)
Vector de posición
A partir del origen, se "recorre" x en dirección +i, luego y en la dirección +j y finalmente z en la dirección +k para llegar al punto P(x,y,z).
Un vector de posición r se define como un vector fijo que ubica un punto en el espacio en relacion con otro punto.
Por ejemplo, si r se extiende desde el origen hasta P(x,y,z), entonces r se puede expresar en forma cartesiana como:
![](https://s3.amazonaws.com/media-p.slid.es/uploads/1166142/images/7107938/pasted-from-clipboard.png)
Vector de posición
![](https://s3.amazonaws.com/media-p.slid.es/uploads/1166142/images/7107941/pasted-from-clipboard.png)
El vector de posición (r) en su forma mas general esta dirigido desde el punto A hasta el punto B. La convención es dos subindices para indicar desde donde y hasta que punto esta dirigido.(rAB)
![](https://s3.amazonaws.com/media-p.slid.es/uploads/1166142/images/7107941/pasted-from-clipboard.png)
![](https://s3.amazonaws.com/media-p.slid.es/uploads/1166142/images/7107941/pasted-from-clipboard.png)
![](https://s3.amazonaws.com/media-p.slid.es/uploads/1166142/images/7107941/pasted-from-clipboard.png)
Vector de posición
![](https://s3.amazonaws.com/media-p.slid.es/uploads/1166142/images/7107949/pasted-from-clipboard.png)
Las componentes i,j,k del vector de posición r pueden formarse al tomar las coordenadas de la cola del vector A(Xa,Ya,Za) para después restarselas de las coordenadas correspondientes de la cabeza B(Xb,Yb,Zb)
Ejemplo repaso
![](https://s3.amazonaws.com/media-p.slid.es/uploads/1166142/images/7107951/pasted-from-clipboard.png)
Una banda elastica de caucho esta unida a los puntos A y B como se muestra en la figura. Determine su longitud y su direccion medida de A hacia B
Ejemplo repaso
![](https://s3.amazonaws.com/media-p.slid.es/uploads/1166142/images/7107953/pasted-from-clipboard.png)
sistema de coordenadas localizado en la cola de r
Vector fuerza dirigido a lo largo de una linea
![](https://s3.amazonaws.com/media-p.slid.es/uploads/1166142/images/7107960/pasted-from-clipboard.png)
![](https://s3.amazonaws.com/media-p.slid.es/uploads/1166142/images/7107960/pasted-from-clipboard.png)
![](https://s3.amazonaws.com/media-p.slid.es/uploads/1166142/images/7107960/pasted-from-clipboard.png)
F tiene unidades de fuerza, r de longitud
F es un vector cartesiano que tiene la misma dirección y sentido que el vector de posición r del punto a hasta el punto B sobre la cuerda.
La dirección común la denota con el vector unitario:
Ejemplo repaso
![](https://s3.amazonaws.com/media-p.slid.es/uploads/1166142/images/7107962/pasted-from-clipboard.png)
![](https://s3.amazonaws.com/media-p.slid.es/uploads/1166142/images/7107962/pasted-from-clipboard.png)
Ejercicio alumno
![](https://s3.amazonaws.com/media-p.slid.es/uploads/1166142/images/7107971/pasted-from-clipboard.png)
![](https://s3.amazonaws.com/media-p.slid.es/uploads/1166142/images/7107971/pasted-from-clipboard.png)
Portafolio 11

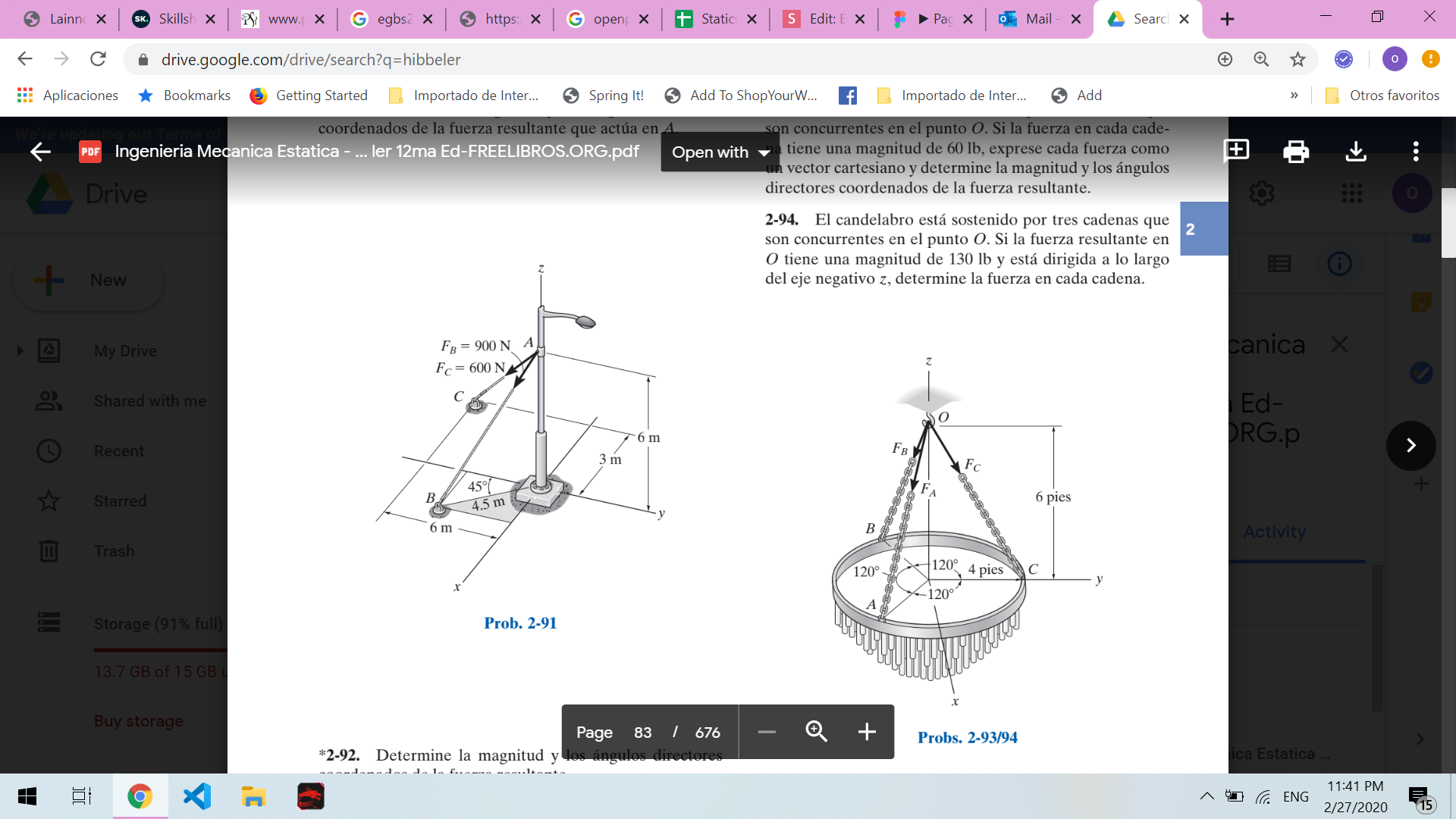

![](https://s3.amazonaws.com/media-p.slid.es/uploads/1166142/images/7117752/pasted-from-clipboard.png)
![](https://s3.amazonaws.com/media-p.slid.es/uploads/1166142/images/7117755/pasted-from-clipboard.png)
![](https://s3.amazonaws.com/media-p.slid.es/uploads/1166142/images/7117752/pasted-from-clipboard.png)
Tarea 1
![](https://s3.amazonaws.com/media-p.slid.es/uploads/1166142/images/7117842/pasted-from-clipboard.png)
Tarea 2
![](https://s3.amazonaws.com/media-p.slid.es/uploads/1166142/images/7117845/pasted-from-clipboard.png)
Tarea 3
![](https://s3.amazonaws.com/media-p.slid.es/uploads/1166142/images/7117846/pasted-from-clipboard.png)
