Estática
Unidad 1: Vectores en dos y tres dimensiones
Facultad de Ingeniería/Campus Mexicali
Ing. Oscar Alonso Rosete Beas
Sesion 17 Rev:2 ciclo 2020-1
Sesiones Previas
-
Vectores unitarios
-
Conceptos básicos
-
Representación fuerza 2D
-
Suma y resta vectorial (fuerza resultante): Métodos gráficos del paralelogramo, triangulo, polígono
-
Diagrama de cuerpo libre
-
Descomposición de una fuerza.
-
1.6 vectores unitarios.
-
1.7 resultante aplicando ley de senos, ley de cosenos y el de componentes rectangulares.
-
1.8 Equilibrio de una partícula: línea de acción, fuerzas concurrentes, diagrama de cuerpo libre y polígono cerrado.
-
1.9 Componentes en tres dimensiones: cosenos directores y su interpretación gráfica.
-
1.10 Vector posición en función de sus componentes.
-
Agenda
Unidad 1: Vectores en dos y tres dimensiones
-
1.11 Equilibrio de una partícula en el espacio.

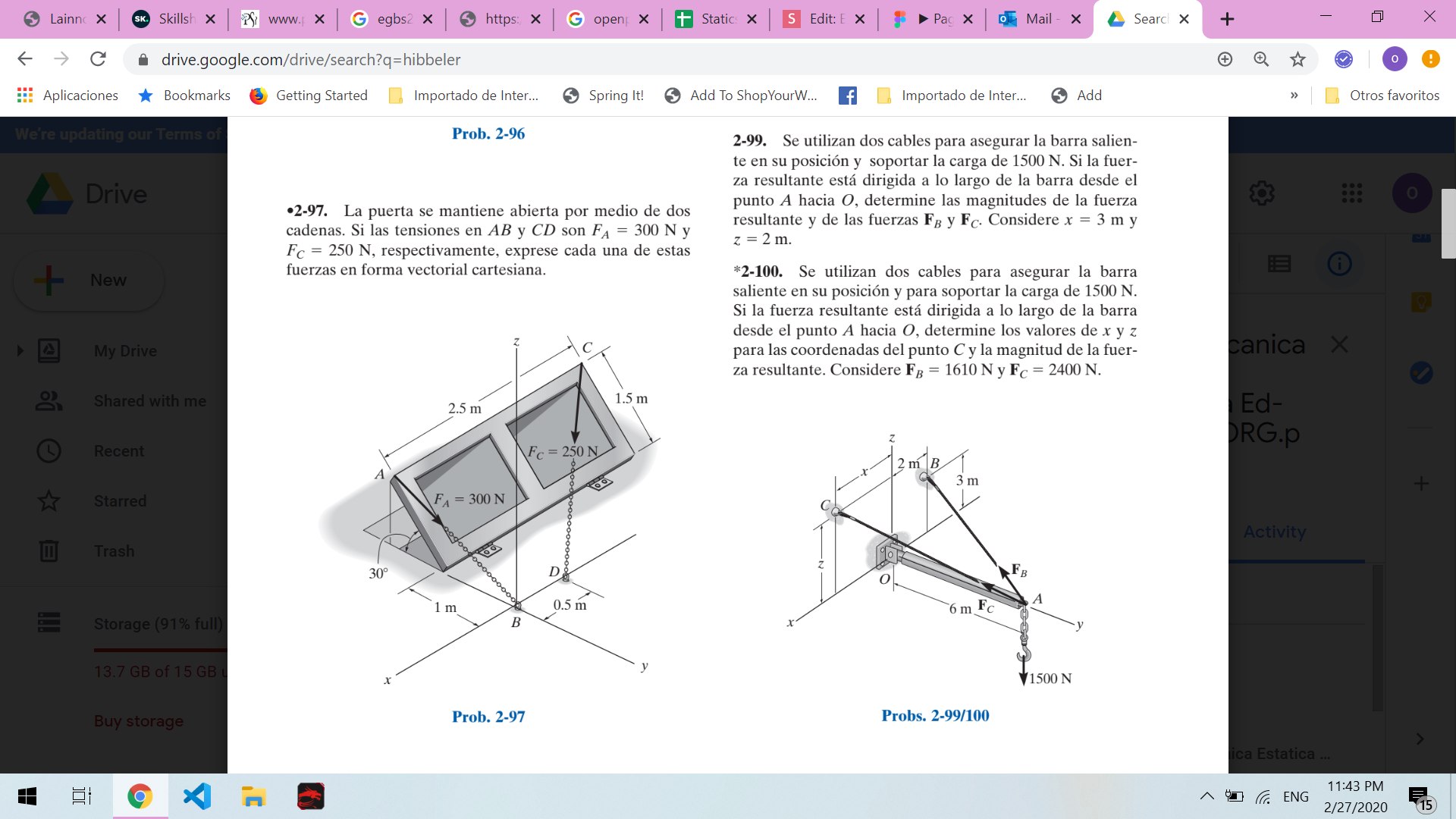

Portafolio 12
![](https://s3.amazonaws.com/media-p.slid.es/uploads/1166142/images/7117848/pasted-from-clipboard.png)
Equilibrio estático de una partícula

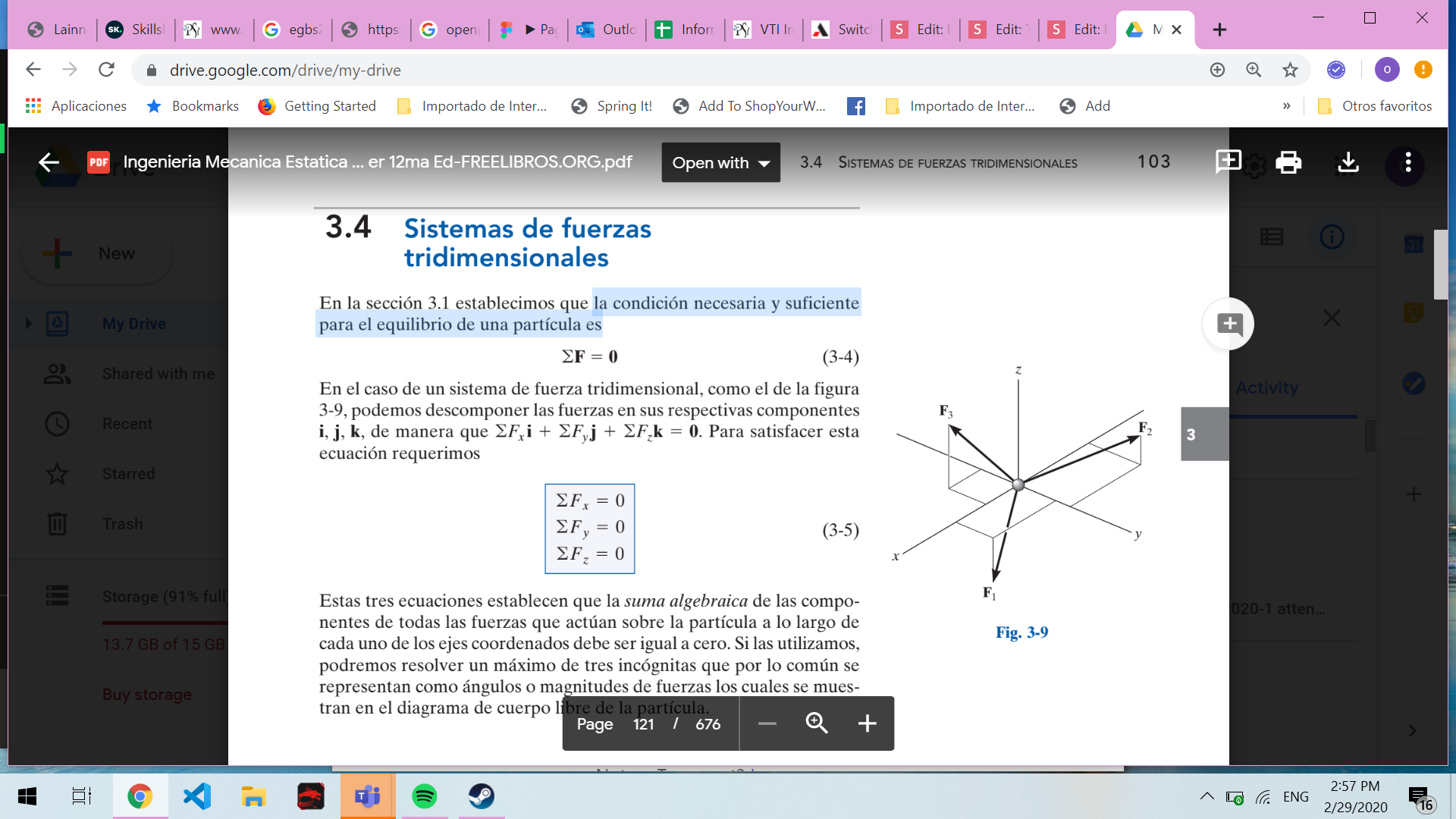

La condición necesaria y suficiente
para el equilibrio de una partícula.
![](https://s3.amazonaws.com/media-p.slid.es/uploads/1166142/images/7122541/pasted-from-clipboard.png)

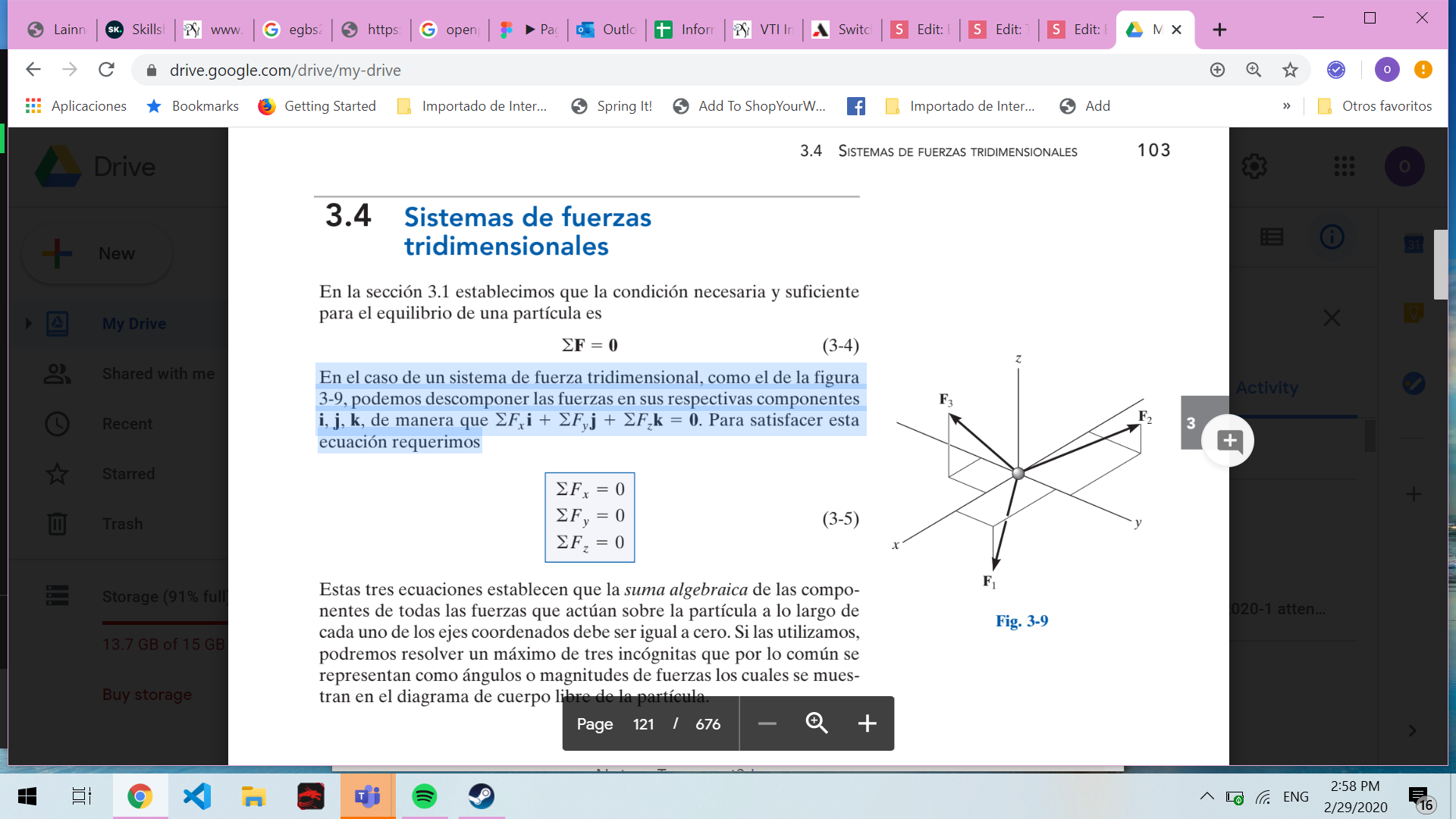

En el caso de un sistema de fuerza tridimensional, como el de la figura, podemos descomponer las fuerzas en sus respectivas componentes i, j, k, de manera quela suma algebraica debe ser =0
![](https://s3.amazonaws.com/media-p.slid.es/uploads/1166142/images/7122542/pasted-from-clipboard.png)
![](https://s3.amazonaws.com/media-p.slid.es/uploads/1166142/images/7122542/pasted-from-clipboard.png)
Equilibrio estático de una partícula
Si las utilizamos, podremos resolver un máximo de tres incógnitas que por lo común se representan como ángulos o magnitudes de fuerzas los cuales se muestran en el diagrama de cuerpo libre de la partícula.
![](https://s3.amazonaws.com/media-p.slid.es/uploads/1166142/images/7122542/pasted-from-clipboard.png)
Ejemplo fundamental resuelto por profesor
![](https://s3.amazonaws.com/media-p.slid.es/uploads/1166142/images/7122552/pasted-from-clipboard.png)

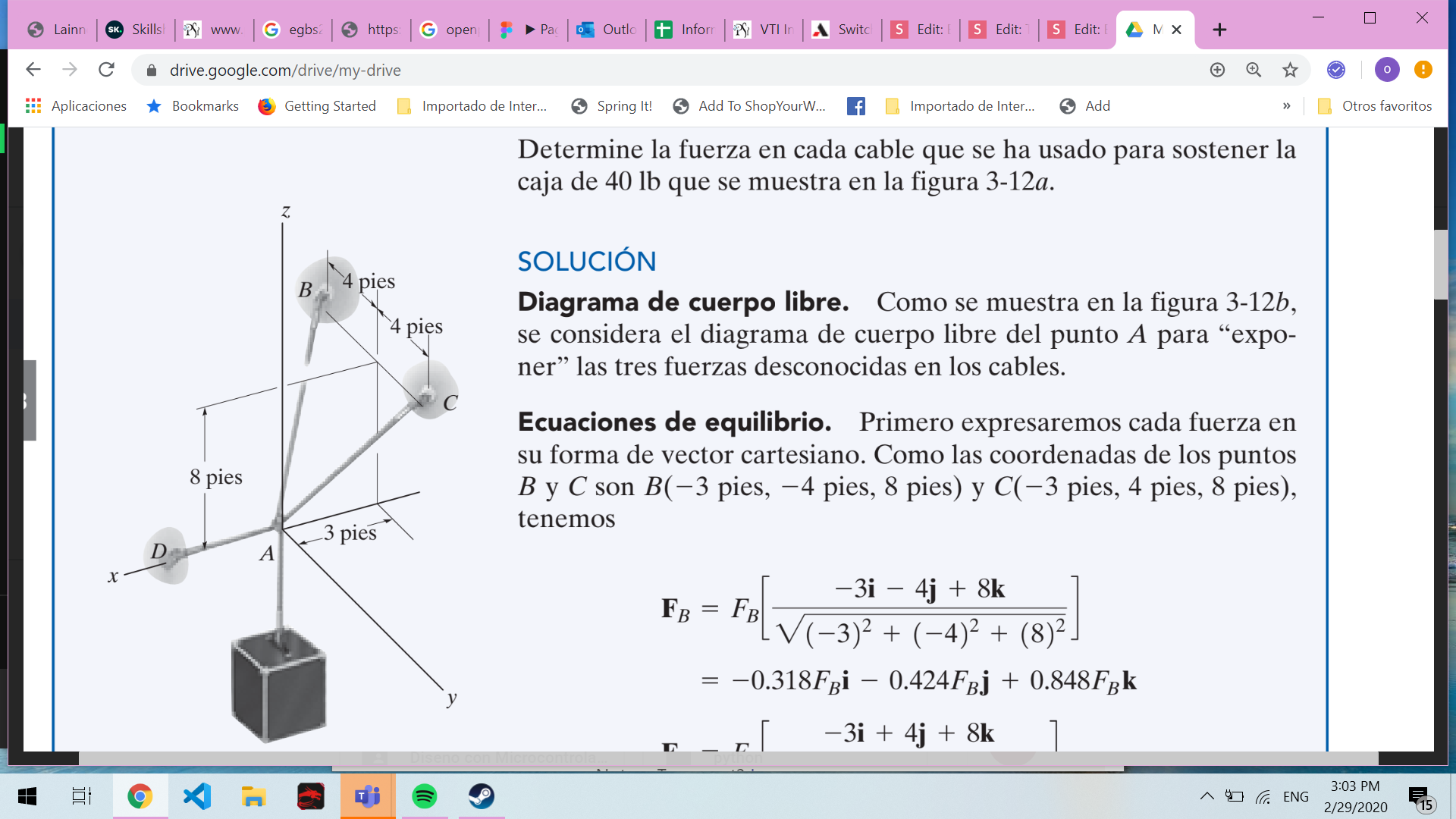

Determine la fuerza en cada cable que se ha usado para sostener la caja de 40 lb que se muestra en la figura.
Ejercicio a resolver por los alumnos
![](https://s3.amazonaws.com/media-p.slid.es/uploads/1166142/images/7122559/pasted-from-clipboard.png)

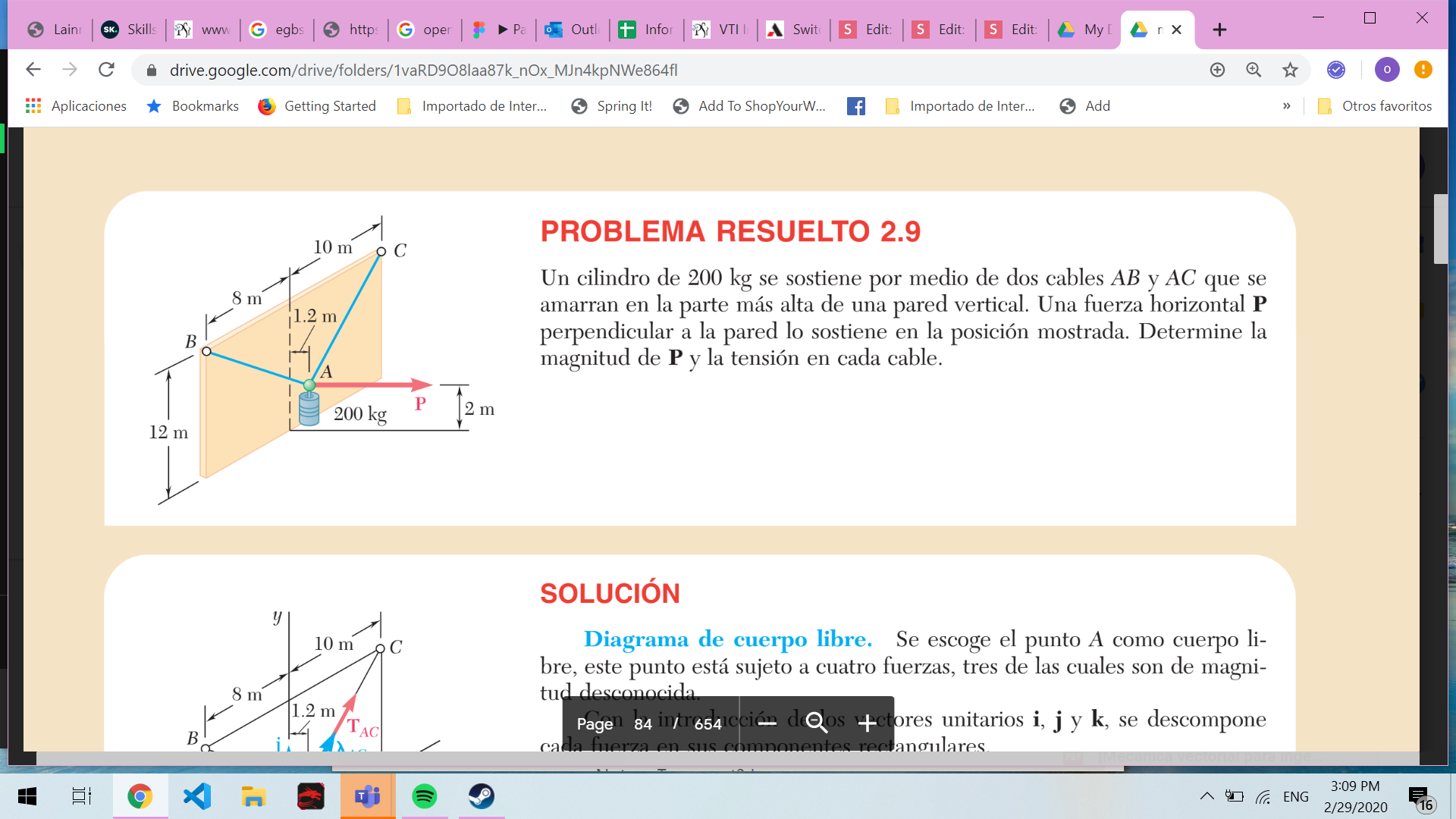

Un cilindro de 200 kg se sostiene por medio de dos cables AB y AC que se amarran en la parte más alta de una pared vertical. Una fuerza horizontal P perpendicular a la pared lo sostiene en la posición mostrada. Determine la magnitud de P y la tensión en cada cable.
