Estructuras

¿Qué son?

Parte del conjunto que sostiene o soporta, que distribuye o reparte cargas, es decir, que hace al equilibrio estático de la construcción.

La estructura debe cumplir la función de organizar, dar sentido, estructurar la totalidad

Estructuras

Una estructura debe recibir, resistir y transmitir las cargas a los apoyos sin sufrir deformaciones incompatibles en relación con el material, al estado de solicitación y al uso de los edificios.

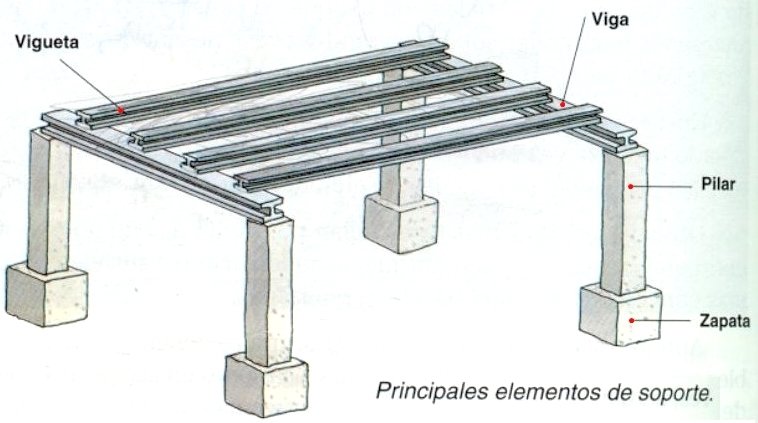

Elementos Estructurales

Los elementos estructurales se clasifican de acuerdo a su tamaño, geometría, estado de tensión y funcionalidad. Esto hace que se reconozcan varios tipos de elementos estructurales

De acuerdo a su dimensión si se los clasifica como de una dimensión, estos elementos son lineales (vigas, arcos, pilotes) mientras los de dos dimensiones serán consideradores como áreas como membranas, placas, etc.

Estructuras Reticuladas Espaciales

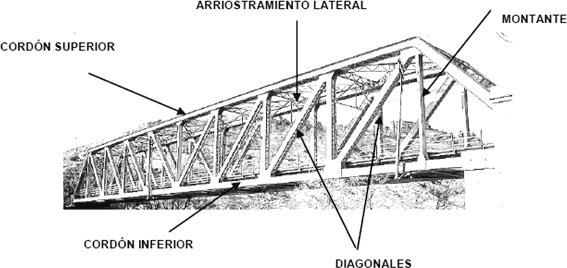

Las estructuras Reticuladas Espaciales se describen cinco acciones simplificatorias su análisis describir cada una de ellas: Armadura, Cargas, isostáticas, sentido, rigidización

Ley Hooke: reacción elástica

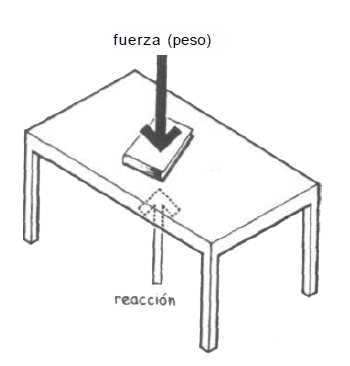

El principio establece que en todo objeto se ejerce una fuerza por su propio peso al colocar dicho objeto sobre un soporte éste responde creando una fuerza de reacción necesaria para contrarrestar la fuerza del peso del objeto, generada por la propiedad elástica del soporte que al comprimirse responde como un resorte, creando una reacción de la misma magnitud en mismo sentido, pero dirección opuesta.

Reacción de Terreno

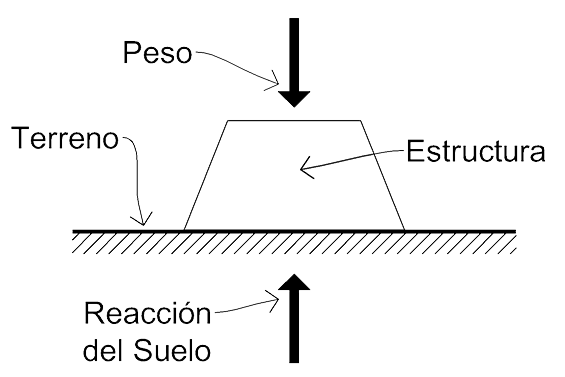

El suelo es un material de construcción que cumple la tarea de soportar todos los tipos de cargas, por lo tanto, ofrece una serie de reacciones para soportar todas las fuerzas transmitidas por la construcción.

Zapata

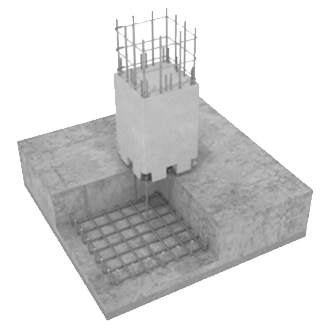

Elemento estructural que sirve de cimentación a un pilar, muro u otro elemento superficial, transmitiendo los esfuerzos que recibe de este al terreno.

Trabe

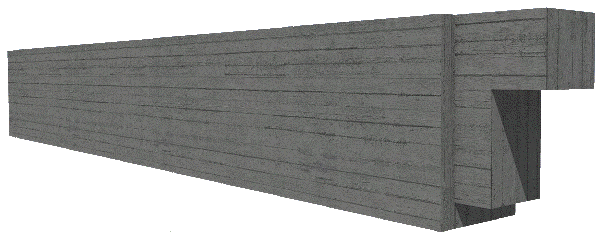

Elemento estructural que se coloca horizontalmente y sirve de soporte de cargas de otros elementos estructurales

Sistema de Piso

Consiste en una estructura plana conformada por la unión varios elementos (cáscara, viga, cercha) de tal manera que soporte cargas perpendiculares a su plano. Se clasifican por la forma en que transmiten la carga a los apoyos en bidireccionales y unidireccionales

Solicitaciones

Las solicitaciones son esfuerzos básicos que pueden resistir los materiales estructurales, según su forma, posición, vínculos y tipo de carga.

Columna

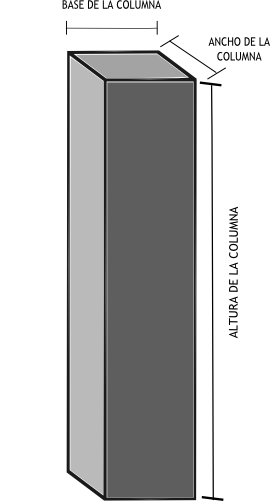

Se define columna a todo elemento longitudinal vertical tal que las cargas se descarguen axilmente por éste y cuya esbeltez sea menor de 2,5 es el elemento más propenso a sufrir deformaciones por pandeo

Solicitaciones

Las solicitaciones son esfuerzos básicos que pueden resistir los materiales estructurales, según su forma, posición, vínculos y tipo de carga.

Ejemplo de tímpano lleno

Ejemplo de tímpano calado

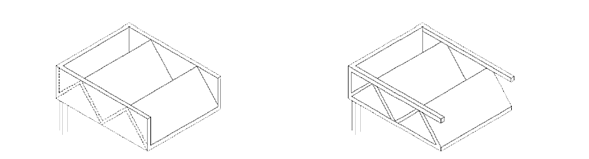

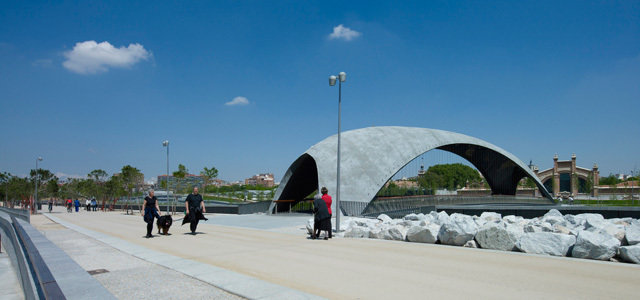

Bóveda de cáscara cilíndrica

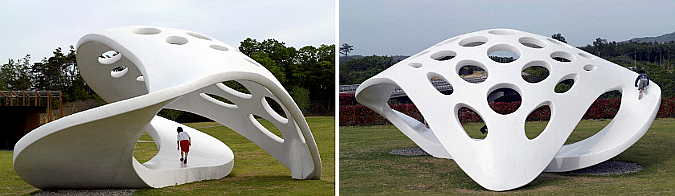

Las cáscaras son láminas curvas que logran el equilibrio de las cargas externas por medio de la combinación de esfuerzos de tracción y compresión normales a la sección estudiada y tangenciales a su curvatura.

Conclusión

Es importante conocer la finalidad de las estructuras dentro de una obra arquitectónica y comprender los elementos que la conforman y cómo funcionan cada uno de ellos. Conocer "las reglas del juego" nos da la posibilidad de construir lo que proyectemos con la menor dificultad posible, por eso considero es importante conocerlo.

Además conocer diferentes tipos de estructuras nos da la libertad de elegir lo que creamos conveniente en nuestro proyecto, formar un criterio sobre cómo será y evitar la mayor cantidad de cambios posibles por el factor estructural.
