Propuesta

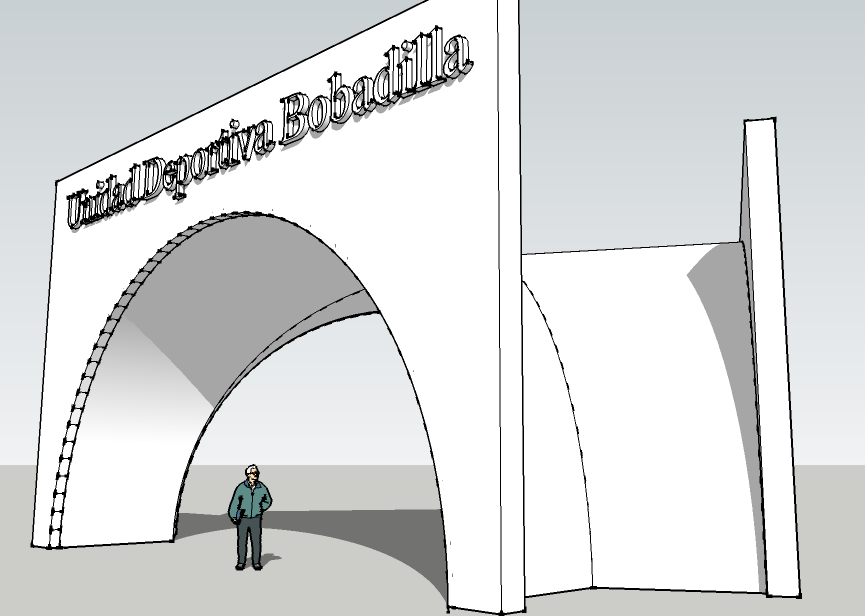

El proyecto consiste en crear un acceso a la Unidad Deportiva de la colonia Bobadilla en Puerto Vallarta utilizando el sistema de cáscaras estructurales.

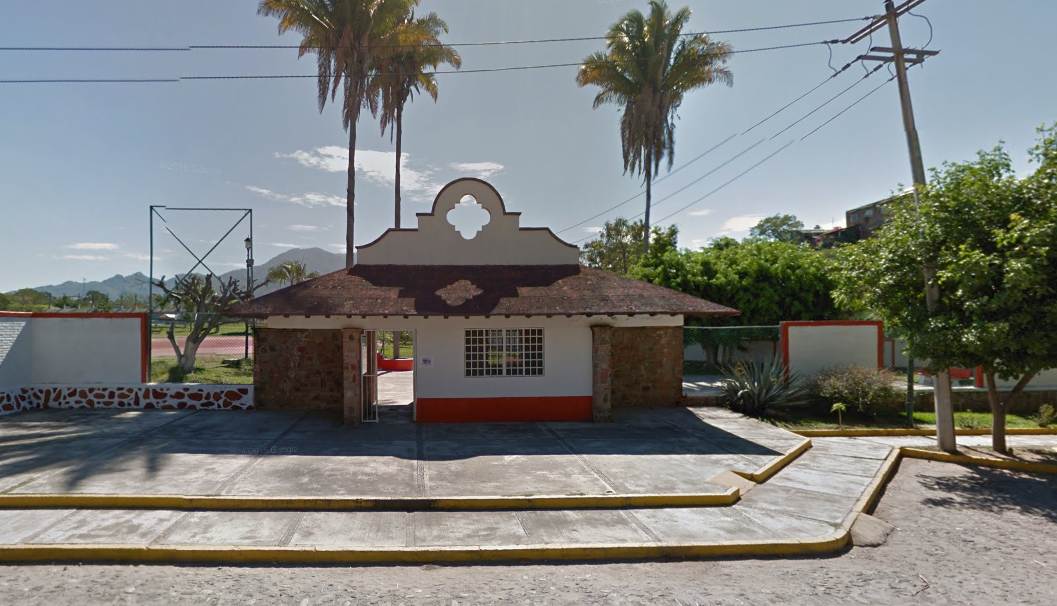

Estado actual

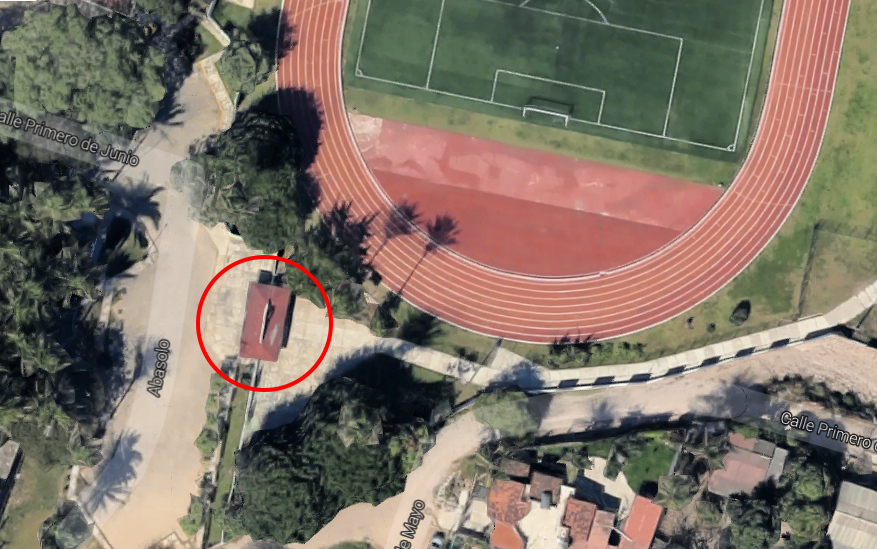

Entrada seleccionada

Estructura

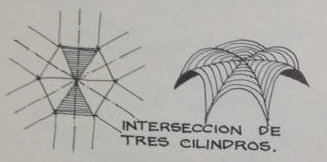

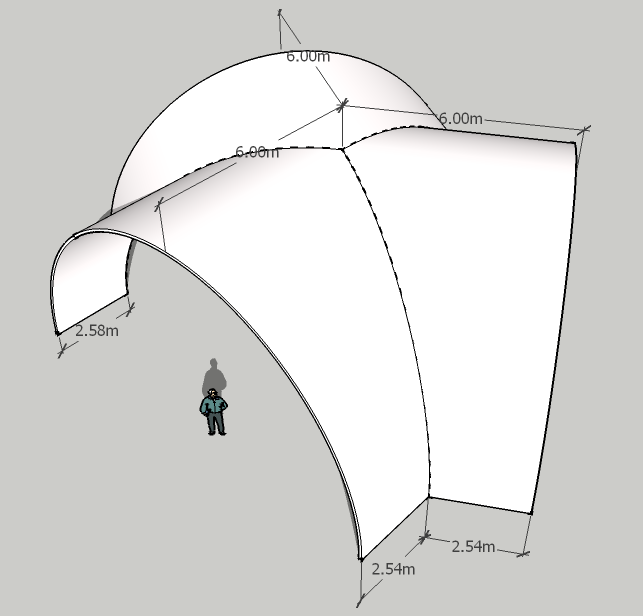

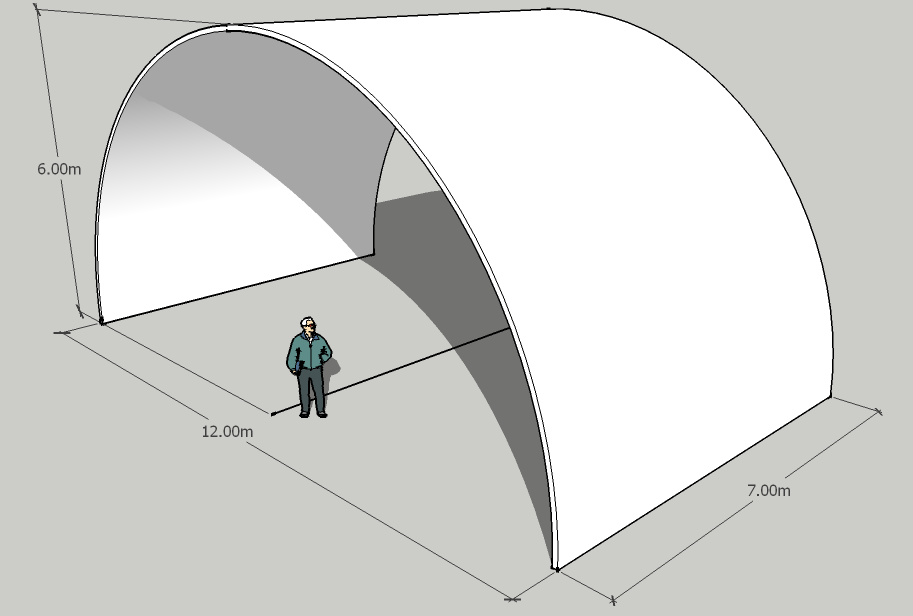

La estructura está compuesta por 3 cáscaras cortas que se intersecan entre sí coincidiendo en un punto central mediante sus generatrices (de 6 m de longitud) con un angulo de 120°

Funcionamiento

La intersección de cáscaras cilíndricas tiene gran rigidez actuando como un diafragma carente de flexión. Es necesario provocar engrosamiento de la arista de intersección y en los bordes

Calculo

Teoría membranal

En esta teoría, que únicamente es aplicable a cáscaras cilíndricas cortas (autoportante) se desprecia la influencia de los momentos flectores, por ser de valor despresiable y solo se consideran las tres solicitaciones de membrana:

Nx Fuerza normal según la generatriz
(Nø) Fuerza transversal, normal según la tangente a la directriz.
(Nxø)Fuerza tangencial

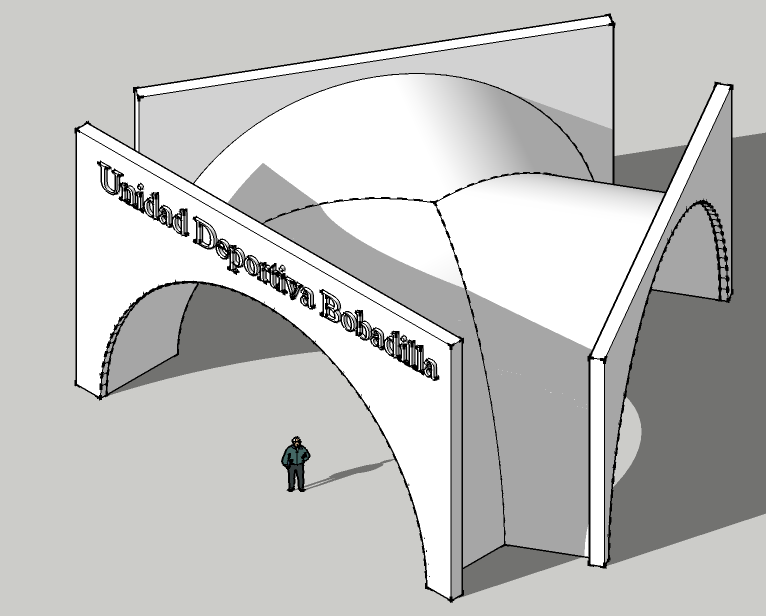

Estructura

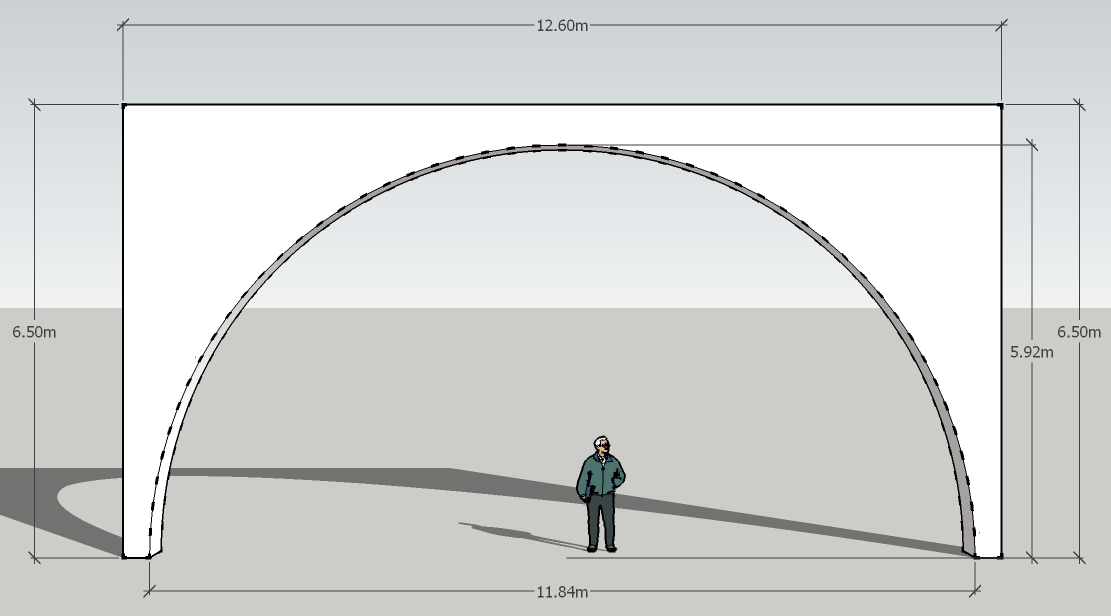

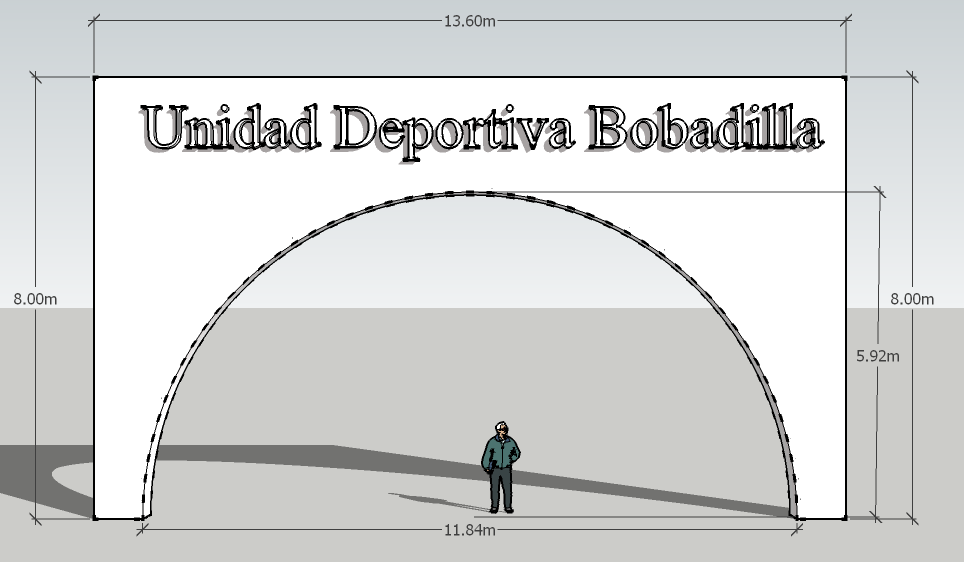

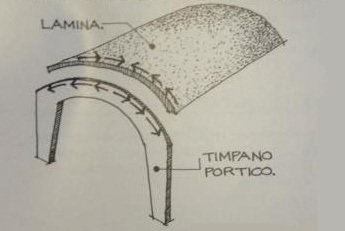

Para dar firmeza a la estructura se utilizará un tímpano rígido del tipo "Tímpano superior" en la directriz de cada cáscara. Estos absorberán la carga mediante acción cortante
