Solicitaciones

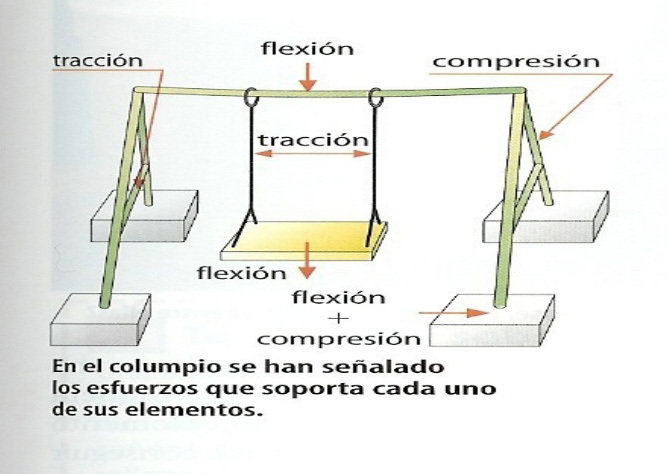

Las solicitaciones son esfuerzos básicos que pueden resistir los materiales estructurales, según su forma, posición, vínculos y tipo de carga (Diez, 2005).

Importancia

Gómez Tremari (2003) establece que para llegar a una Forma Estructural definida es necesario suponer un estado inicial de las solicitaciones, al igual que un dimensionamiento preliminar de los elementos que la conforman.

Esto se refiere a suponer las solicitaciones que afectarán a la estructura cuando sea construida y a la dimensión de las secciones de los elementos que conformarán la estructura.

Clasificación

1. Cargas permanentes
   • Peso propio
   • Elementos permanentes
2. ​Sobre carga (cargas vivas).
3. Cargas accidentales
   • Viento
   • Sismo
4. Otras acciones

• Cambios de temperatura
• Retracción del fraguado
• Asentamiento de apoyo

Cargas permanentes

Son las cargas que supuestamente actuarán durante la vida útil de la estructura. Las cuales son:

Peso propio

Peso determinado por los materiales utilizados para construir.

Elementos permanentes

son los que integran la identificación completa (Muros tapones, ventanas, mosaicos, etc), analizados en función a su peso volumétrico.

Cargas permanentes

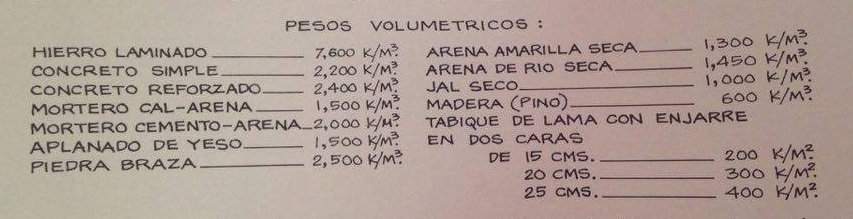

Estas cargas se calculas utilizando los pesos volumétricos de los materiales y elementos que integran la construcción completa.

Estos pesos generalmente muestran un peso mínimo, para la estabilidad misma de la estructura y un peso máximo, que es considerado para determinar las cargas permanentes.

Cargas permanentes

Determinación

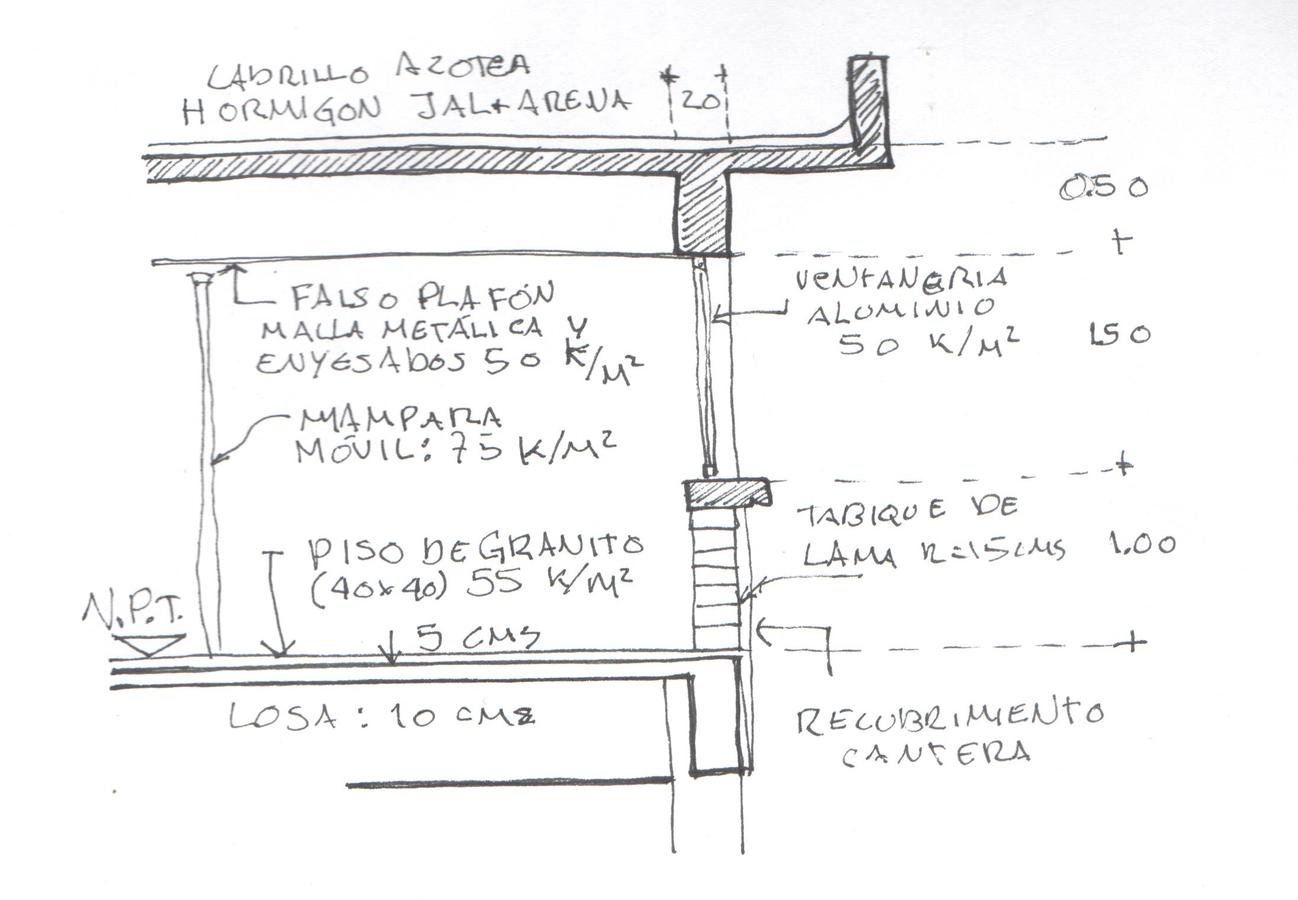

De acuerdo con Tremari (2003) para determinar el peso exacto de una estructura es necesario auxiliarse de esquemas o cortes en los que se especifiquen los materiales que se utilizaran, su peso volumétrico y como interectuarán entre ellos

Sobre cargas

(cargas vivas)

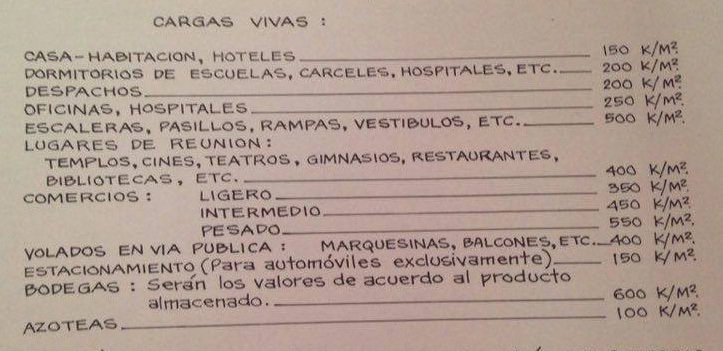

Son cargas que no tienen carácter permanente, se eligen de acuerdo al destino del edificio y los valores son especificados de acuerdo a reglamentos.

La carga viva estará en función del número probable de usuarios, muebles, equipo,canceles, Gómez Tremari (2003).

Sobre cargas

(cargas vivas)

La carga viva se especifican en función del destino del piso y del área tributaria.

Estas varían según el reglamento que se consulte y su determinación es en base a estudios probabilísticos

Cargas accidentales

Son las generadas por sismo y vientos.

Viento; son solicitaciones en función a su velocidad y afectadas por la forma y superficie del edificio en el que actúan, se manifiestan como presiones y succiones (Tremari, 2003).

Viento

Éstas generalmente son de acción horizontal. La velocidad del viento varía según la posición de geográfica, siendo mayor en zonas cercanas a la costa.

Se supone que está actuando horizontalmente a una altura de 10.00 mts sobre el nivel del terreno. Será expresada en función a la velocidad regional, tiempo de recurrencia y un factor topográfico.

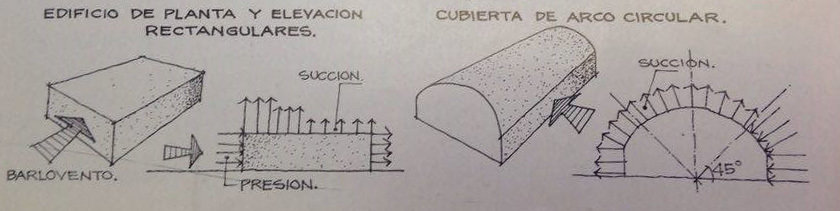

Succiones

Los efectos del viento en un a estructura, dependen de las características geométricas de ésta, así como de las aberturas que las hacen o no, permeables a esos efectos.

En un edificio aislado, por la zona de barlovento, el viento ejerce presiones, pero en las caras laterales y en la zona opuesta (sotavento) se provocan estados de succión.

Cargas accidentales

Son las generadas por sismo y vientos.

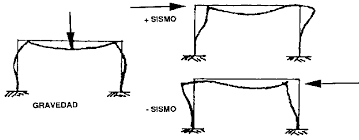

Sismos; son las originadas por los fenómenos sísmicos o terremotos que producen sacudidas y oscilaciones, provocando movimientos en el terreno donde se apoya la estructura, exigiendo a ésta esfuerzos adicionales para mantener el equilibrio (Diez, 2005).

Otras acciones

Puede ser por:

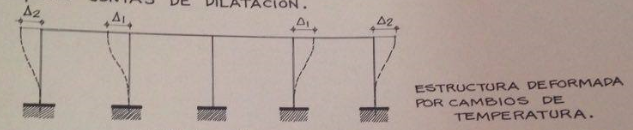

Cambios de temperatura; provocadas por el calor, generalmente, causa dilataciones en los materiales, por lo que se plantean el uso de juntas de dilatación, para reducir los daños causado por ello, (Tremari, 2003).

Otras acciones

Puede ser por:

Retracción del fraguado; provocada por el descenso de la temperatura a menos de 10°C.

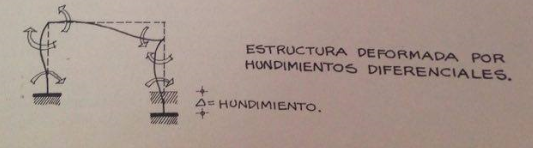

Asentamiento de apoyo; cuando las características del terreno de desplante de cimentación no son uniformes existen variaciones en la compresibilidad del mismo, esto puede presentarse en hundimientos diferenciales.

Bibliografía

-Cemex Concretos. (2016). Manual del constructor. México, México. Obtenido de https://www.cemexmexico.com/Concretos/files/Manual%20del%20Constructor%20-%20Construcci%C3%B3n%20General.pdf

-Diez, G. (2005). Diseño estructural en Arquitectura: introducción. Buenos Aires, Argentina: Nobuko.

-Moore, F. (2000). Comprensión de las estructuras en arquitectura. McGraw-Hill.

-Tremari, R. G. (2003). Diseño estructural simplificado. Guadalajara, México: Universidad de Guadalajara.

Tremari, R. G. (s.f.). El Calculo y diseño en las Estructuras de Concreto Reforzado. EDUG UNIVERSIDAD DE GUADALAJARA.
