Protocolos para Descubrir nombres

CDP / LLDP

Ing. Ricardo Fernando Marroquín

Cisco Discovery Protocol CDP

  • Se utiliza para descubrir dispositivos vecinos directamente conectados
  • Protocolo de capa 2
  • No se necesita que los dispositivos tengan direcciones IPv4 para funcionar.
  • Analiza el resultado del protocolo de la interfaz de destino
  • Se envían paquetes cada 60 segundos y su tiempo de espera es de 180 seg.

Proporciona nombre, tipo de interface, IOS, IPv4 del dispositivo vecino entre otros datos

Cisco Discovery Protocol CDP

  • Se encuentra activado por defecto
  • Puede ser un riesgo de seguridad

Otros datos importantes:

  • Switch# show cdp
  • Switch# show cdp neighbors
  • Switch# show cdp neighbors detail
  • Switch# show cdp neighbors nombre-interfaz detail
  • Switch# show cdp interfaces

Desactivar CDP

  • Switch(config)# no cdp run
  • Switch(config-if)# no cdp enable
  • Switch(config)# cdp timer XX (segundos)

Cisco Discovery Protocol CDP

Cisco Discovery Protocol CDP

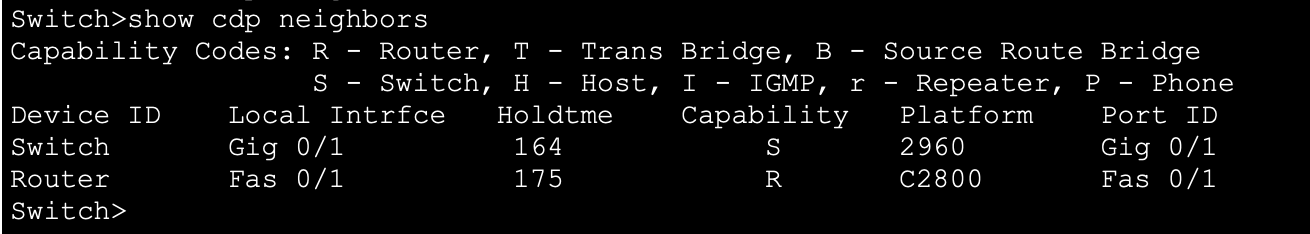

Switch# show cdp neighbors

Cisco Discovery Protocol CDP

Analiza la información que devuelve el siguiente comando:

  1. Switch# show cdp neighbors detail
  2. Switch# show cdp neighbors fastethernet 0/1 detail

Link Layer Discovery Protocol LLDP

  • Definido en el estándar IEEE 802.1ab
  • Solo funciona en interfaces Ethernet
  • Se encuentra deshabilitado por defecto en dispositivos Cisco
  • Se reporta cada 30 segundos
  • Su holding time es de 120 segundos

Proporciona nombre, tipo de interface, IOS, IPv4 del dispositivo vecino entre otros datos

  • Switch(config)# lldp run
  • Switch(config-if)# lldp transmit
  • Switch(config-if)# lldp receive
  • Switch# show lldp
  • Switch# show lldp neighbors
  • Switch# show lldp neighbors detail

Desactivar CDP

  • Switch# no cdp run
  • Switch(config-if)# no cdp enable
  • Switch# cdp timer XX (segundos)

Link Layer Discovery Protocol LLDP

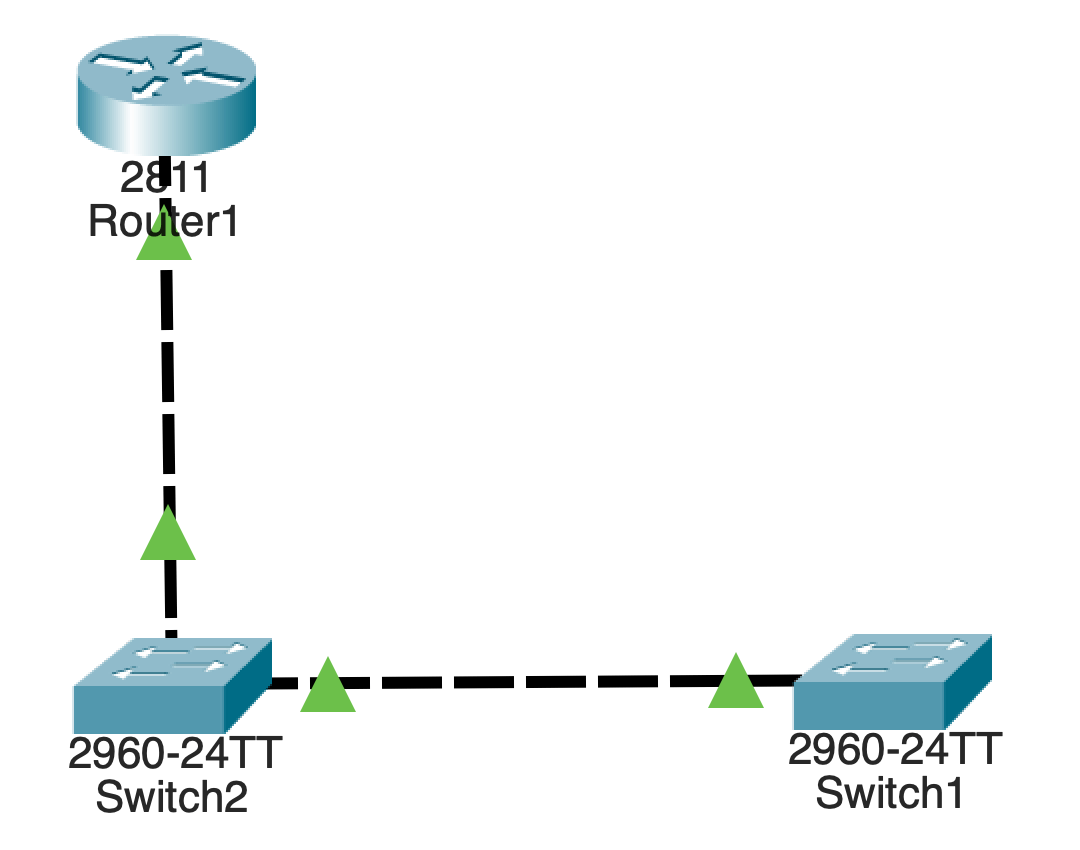

Demostración Packet Tracer

Protocolos de Capa 2 CDP y LLDP

By Ing. Fernando Marroquín

Protocolos de Capa 2 CDP y LLDP

Son protocolos que operan sobre capa 2 uno es patentado de Cisco y la finalidad de ambos es compartir información como nombres de dispositivos y versiones de IOS para descubrir dispositivos vecinos
