NAT & PAT

Ing. Ricardo Fernando Marroquín Gramajo

Network Adress Translations (Traducción de direcciones de red)

Direcciones Públicas

  • Para conectarse a internet se necesita de una dirección IPv4 pública, normalmente son direcciones "alquiladas"
  • Son direcciones enrutables en Internet y únicas en todo el mundo
  • Internet Service Provider (ISP)

Direcciones Privadas

  • Son direcciones IPv4 que utilizan las organizaciones para su red interna, estas no pueden ser enrutadas o alcanzadas desde internet.
  • Las direcciones privadas IPv4 no son únicas en el mundo y pueden ser utilizadas por diferentes organizaciones
DIRECCIÓN DE RED RANGO DE DIRECCIONES
10.0.0.0/8 10.0.0.0 - 10.255.255.255
172.16.0.0/12 172.16.0.0 - 172.31.255.255
192.168.0.0/16 192.168.0.0 - 192.168.255.255
  • Todos los routers de ISP eliminan los paquetes recibidos que tengan direcciones IPv4 de origen dentro del rango de direcciones privadas

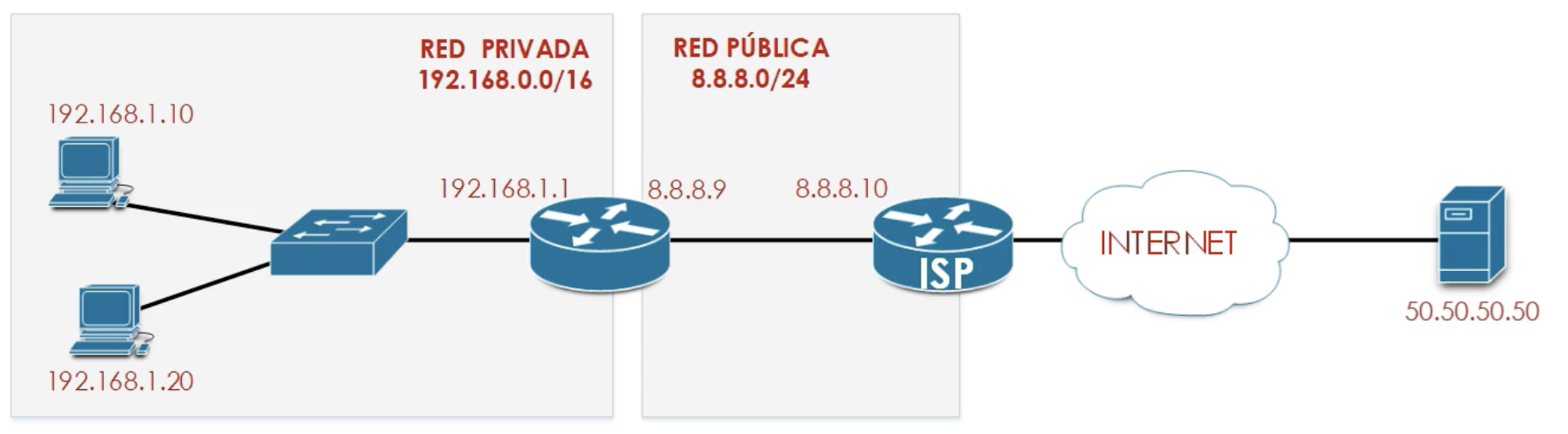

192.168.1.1/16            8.8.8.9/30

IP Privada IP Pública
192.168.1.10 8.8.8.9

8.8.8.10/30

50.50.50.20/30

192.168.1.10/16

NAT Y PAT

Direcciones Privadas y Públicas

  • Regional Internet Registry (RIR) es una organización que supervisa la asignación y el registro de recursos de números de Internet dentro de una región particular del mundo

IANA

Direcciones Especiales

  • Estas direcciones no pueden asignarse a un dispositivo: broadcast, multicast, dirección de red
  • Link Local también conocida como dirección APIPA (Automatic Private IP Addressing)
DIRECCIÓN DE RED RANGO DE DIRECCIONES
169.254.0.0/16 169.254.0.1 - 169.254.255.254

Direcciones Especiales

  • Loopback:  son direcciones usadas para dirigir el tráfico al mismo equipo
DIRECCIÓN DE RED RANGO DE DIRECCIONES
127.0.0.0/8 127.0.0.1 - 127.255.255.254
  • El uso mas común es conservar la cantidad de direcciones IP públicas existentes.
  • Nuestras redes LAN con direcciones privadas puedan acceder a Internet compartiendo direcciones públicas

192.168.1.1/16            8.8.8.9/30

IP Privada IP Pública
192.168.1.10 8.8.8.9

8.8.8.10/30

50.50.50.20/30

192.168.1.10/16

NAT Y PAT

NAT Network Address Translation

DIRECCIÓN DE RED RANGO DE DIRECCIONES
10.0.0.0/8 10.0.0.0 - 10.255.255.255
172.16.0.0/12 172.16.0.0 - 172.31.255.255
192.168.0.0/16 192.168.0.0 - 192.168.255.255

TERMINOLOGÍA

NAT Network Address Translation

  • Inside local address
  • Inside global address
  • Outside global address
  • Outside local address
  • NAT estático
  • NAT dinámico

La terminología se toma en cuenta desde la perspectiva del dispositivo cuya IP va a ser traducida en un inicio de la comunicación

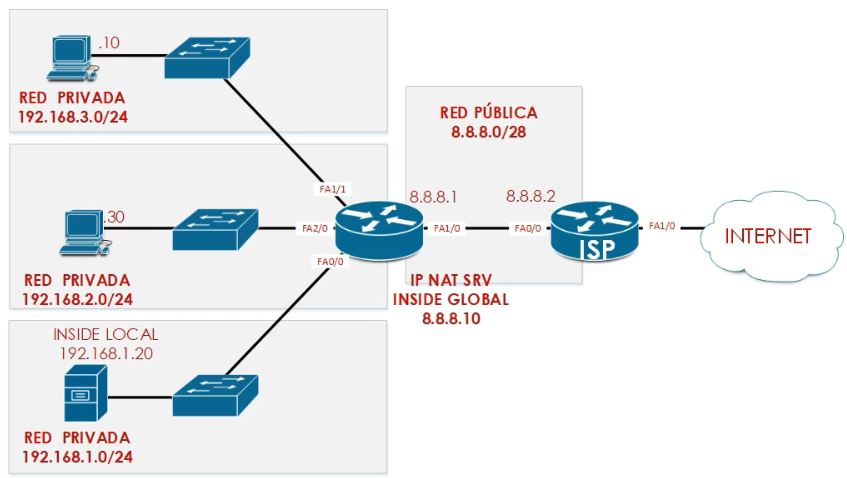

NAT Estático

  • Permite realizar una traducción "1 a 1 mapping"

NAT Estático

  • R1(config-if)# ip nat inside
  • R1(config-if)# ip nat outside
  • R1(config)# ip nat inside source static {IP_INTERNA}



  • R1# show ip nat translations
  • R1# show ip nat statistics
  • R1# show ip interface {nombre interface}

NAT Dinámico

  • Permite realizar una traducción de 1 ip lan a cualquier dirección específica de un pool de direcciones

NAT Dinámico

  • Crear un pool de direcciones
  • Crear una ACL
  • Crear una regla de NAT (especificar origen)
  • Declarar el NAT inside
  • Declarar el NAT outside

NAT Overload / PAT

  • Permite realizar una traducción de 1 ip pública conectar n cantidad de host a internet.
  • Varias IP internas salgan usando 1 ip pública
  • Incluye puertos en la traducción
  • Uno a muchos

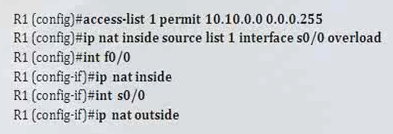

NAT Overload / PAT

NAT Overload / PAT

  • Crear ACL
  • Configuración IP NAT
  • Especificar NAT inside
  • Especificar NAT outside

NAT y PAT

By Ing. Fernando Marroquín

NAT y PAT

Conceptos generales sobre el tema de Network Address Translation y Personal Address Translation, cómo se hacen cambios de direcciones entre redes privadas y públicas
