OSPF - Open Short Path First

Ing. Fernando Marroquín

Introducción a OSPF

El protocolo OSPF es un protocolo de enrutamiento de estado de enlace que se desarrolló como una alternativa al Protocolo de Información de Enrutamiento del Vector de Distancia (RIP). RIP fue un protocolo de enrutamiento aceptable en los primeros días de las redes e Internet. Sin embargo, el hecho de que RIP dependiera del conteo de saltos como única métrica para determinar la mejor ruta, rápidamente, se volvió problemático.

El uso del conteo de saltos no escala bien en redes más grandes con varias rutas de distintas velocidades. El OSPF tiene ventajas significativas sobre el RIP en el sentido que ofrece una convergencia más rápida y se escala a implementaciones de redes mucho más grandes.

OSPF es un protocolo de enrutamiento de estado de enlace que utiliza el concepto de áreas. Un administrador de red puede dividir el dominio de enrutamiento en áreas distintas que ayudan a controlar el tráfico de actualización de enrutamiento. Un enlace es una interfaz en un router. Un vínculo es también un segmento de red que conecta dos routers, o una red auxiliar, como una LAN Ethernet que está conectada a un único router. La información sobre el estado de un enlace se conoce como estado de enlace. Toda la información del estado del enlace incluye el prefijo de red, la longitud del prefijo y el costo.

Características generales - OSPF

  • Open short path first
  • Protocolo standard
  • Protocolo de enrutamiento "Link State Advertisement"
  • Sistema Jerárquico: Se utiliza un concepto de áreas para administrar el modo más eficiente las operaciones de red.
  • Distancia administrativa de 110
  • Convergencia rápida
  • Autenticación MD5
  • Metríca: costo

¿Cómo funciona OSPF?

Los routers intercambian paquetes "HELLO" y si ambos tienen OSPF configurado se forma una adyacencia. (224.0.0.5)

¿Cómo funciona OSPF?

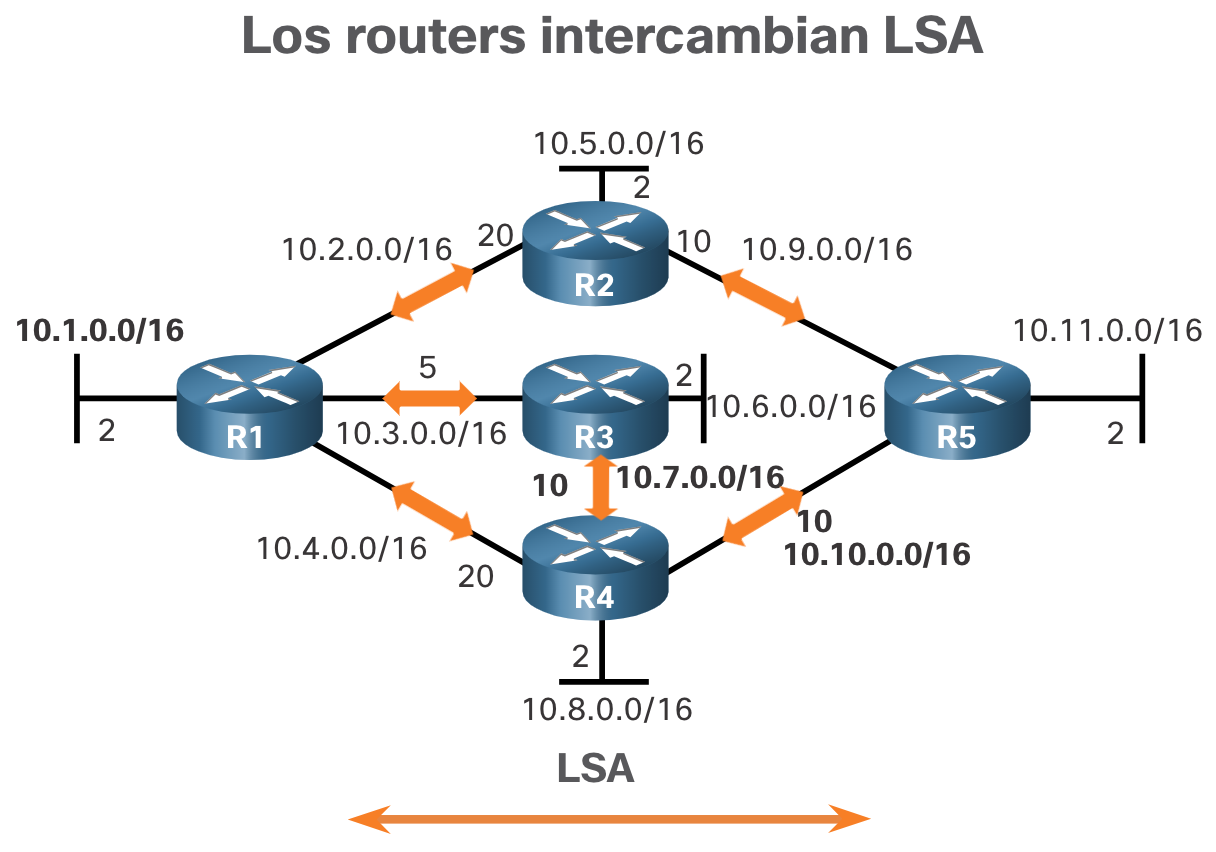

Una vez establecida la adyacencia, se envian los mensajes de LSA (Link State Advertisment)

Los LSA contienen el estado y costo de cada enlace directamente conectado.

Los vecinos adyacentes que reciben el LSA, inmediatamente inundan el LSA a otros vecinos directamente conectados, hasta que todos los routers en el área tienen todos los LSA

¿Cómo funciona OSPF?

Cada router crea una base de datos con todos los LSA y esta se denomina LSDB.

TODOS los routers tienen una base de datos idéntica.

Ejecución del algoritmo SPF

Los routers luego ejecutan el algoritmo SPF. Los engranajes que se muestran en la ilustración se utilizan para indicar la ejecución del algoritmo SPF. El algoritmo SPF crea el árbol SPF.

Después de construir el árbol SPF, se ofrecen las mejores rutas a cada red a la tabla de enrutamiento IP. La ruta será insertada en la tabla de enrutamiento, a menos que haya un origen de rutas a la misma red con una distancia administrativa menor, como una ruta estática. Las decisiones de enrutamiento se toman sobre la base de las entradas de la tabla de enrutamiento.

Elección de la mejor ruta

Tablas de OSPF

OSPF área o multiarea

Single area: conocida como backbone y es usada en redes pequeñas con poca complejidad o muchos enrutadores-

OSPF multiarea

Jerarquía de dos niveles ya que todas las áreas deben de pasar por el área de backbone (area 0).

Los routers de interconexión se les conoce como Area Border Routers (ABR)

Usado en redes grandes para reducir el procesamiento de CPU y memoria.

OSPF multiarea

  • ¿Qué ocurre si hay un problema en el área 11?
  • ¿Qué ocurre si hay un problema en el area 10?

OSPF V3

  • OSPFv3 es el equivalente a OSPFv2 para intercambiar prefijos IPv6. Recuerde que, en IPv6, la dirección de red se denomina “prefijo” y la máscara de subred se denomina “longitud de prefijo”.

  • De manera similar a su homólogo para IPv4, OSPFv3 intercambia información de enrutamiento para completar la tabla de enrutamiento de IPv6 con prefijos remotos.

OSPF - Configuración básica

Ing. Fernando Marroquín

¿Qué se requiere?

  • Definir un área en este caso solo Area 0
  • Definir un ID de proceso para los routers
  • Definir cuales redes se van a anunciar por OSPF

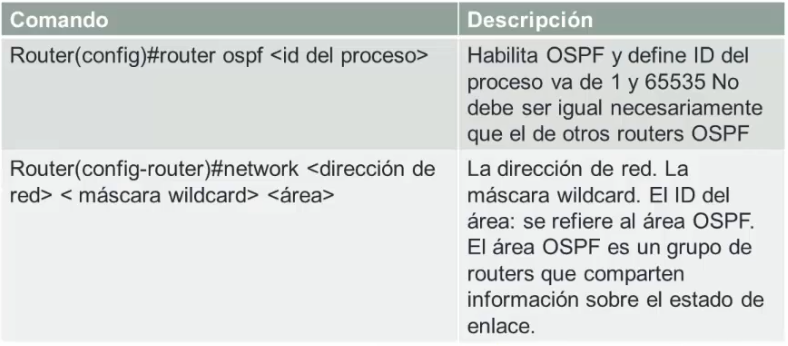

Comandos de configuración OSPF

Laboratorio

Ejercicio 1 OSPF.pkt
