Terminología WAN
![](https://s3.amazonaws.com/media-p.slid.es/uploads/rmarroquin/images/1166536/256.png)
Ing. Ricardo Fernando Marroquín
Características WAN
- Se utiliza para interconectar un sitio con varias sucursales o sitios remotos.
- Utilizado para conectividad de forma remota
- Normalmente una WAN le pertenece a un ISP
- La empresa que lo requiera debe pagar por este servicio
![](https://www.ciscopress.com/content/images/chap2_9781587133329/elementLinks/02fig01.jpg)
Topologías WAN
- Punto a punto (point to point): Un enlace directo entre dos puntos.
- Hub and Spoke: Sitio central en donde se concentrarán todos los enlaces de muchos lados
- Full Mesh: Todos se conectan con todos.
![](https://3.bp.blogspot.com/-INlTlxv09Vo/WQ-9l8sGxMI/AAAAAAAADDU/FJq_If9lElYv-ZJVkhc0SZbM7xKT5dTyQCLcB/s1600/Topolog%25C3%25ADa%2Bf%25C3%25ADsica%2Bpunto%2Ba%2Bpunto.jpg)
![](https://cdn.networklessons.com/wp-content/uploads/2021/08/cisco-sd-wan-hub-and-spoke-topology.png)
![](https://ipcisco.com/wp-content/uploads/2019/04/full-mesh-wan-topology.jpg)
Términos WAN
- CPE (Customer Premises Equipment): Equipo analógico digital que se va a encontrar dentro de nuestras oficinas.
- Punto de Demarcación: Delimitación de la responsabilidad del proveedor y cliente
- Local Loop: Circuito físico que se tiene entre el CPE y el Central Office.
![](https://todopacketracer.files.wordpress.com/2012/05/11.png)
- Central Office: Se refiere al edificio donde el proveedor tiene su sede y donde llegan a conectarse todos los Local Loop.
Protocolos WAN
HDLC (High Level Data Link Control)
- Protocolo que opera sobre la capa 2
- Versión propietaria de cisco (cHDLC)
- No tiene autenticación
- Viene por default activada para equipos Cisco en enlaces seriales.
- Usada para configurarse en enlaces sincrónicos
Configuración HDLC
HDLC (High Level Data Link Control)
Comando | Descripción |
---|---|
R1(config)#interface serial 0/0 | Ingresar a la interfaz |
R1(config)#encapsulation HDLC | Configura HDLC cn su protocolo WAN capa 2 |
R1#show interface serial 0/0 | Muestra la información general de la interfaz serial. |
![](https://s3.amazonaws.com/media-p.slid.es/uploads/95/images/9752954/Captura_de_Pantalla_2022-08-04_a_la_s__23.47.04.png)
Demostración Packet Tracer
Protocolos PPP
PPP (Point to Point)
- Protocolo que opera sobre la capa 2
- Diseñado para conexiones tipo Dial Up
- Soporta enlaces Asincrónicos (Modem)
- Soporta enlaces seriales sincrónicos
- El protocolo predecesor fue SLIP (Serial Line Internet Protocol) usado para Dial Up.
Sub Protocolos PPP
PPP (Point to Point)
- Link Control Protocol (LCP) - Utilizado para establecer el enlace PPP negocia y prepara las opciones de control en el enlace WAN
- Network Control Protocol (NCP)- Utilizado para configurar los protocolos de red.
![](https://s3.amazonaws.com/media-p.slid.es/uploads/95/images/9755239/Captura_de_Pantalla_2022-08-06_a_la_s__08.33.31.png)
Autenticación PPP
PAP(Pasword authentication protocol) CHAP (Challenge Handshake Authentication Protocol)
- Despues de establecer el enlace en el LCP y según el protocolo escogido (PAP o CHAP), el punto se autentica.
- Si existe autenticación se dará antes de la fase de capa de protocolo de red.
Configuración PPP
PPP (Point to Point)
Comando | Descripción |
---|---|
R1(config)#interface serial 0/0 | Ingresar a la interfaz |
R1(config)#encapsulation ppp | Habilita el protocolo PPP |
R1#show interface serial 0/0 | Muestra la información general de la interfaz serial. |
![](https://s3.amazonaws.com/media-p.slid.es/uploads/95/images/9752954/Captura_de_Pantalla_2022-08-04_a_la_s__23.47.04.png)
Configuración PAP
Comando | Descripción |
---|---|
R1(config)#username XX password XX | Se debe configurar el username y password remotos |
R1(config)#interface s0/0/0 | Acceder a la interfaz |
R1(config-if)#ppp authentication PAP | Habilita la autenticación PAP |
R2(config)#username XX2 password XX2 | Se debe configurar el username y password remotos |
R2(config)#interface s0/0/0 | Acceder a la interfaz |
R2(config-if)#ppp pap sent-username XX password XX | Se debe configurar esta opción con el username y password locales |
R1(config-if)#ppp pap sent-username XX2 password XX2 | Se debe configurar esta opción con el username y password locales |
Configuración CHAP
Comando | Descripción |
---|---|
R1(config)#interface s0/0/0 | Acceder a la interfaz |
R1(config-if)#ppp authentication CHAP | Habilita la autenticación CHAP |
R1(config)#username XX2 password XX2 | Se debe configurar HOSTNAME y password REMOTO |
R2(config)#username XX1 password XX1 | Se debe configurar HOSTNAME y password REMOTO |
router# debug ppp authentication | Provee la información en tiempo real de la autenticación del protocolo PPP |
Tecnologías
WAN
![](https://s3.amazonaws.com/media-p.slid.es/uploads/rmarroquin/images/1166536/256.png)
Ing. Ricardo Fernando Marroquín

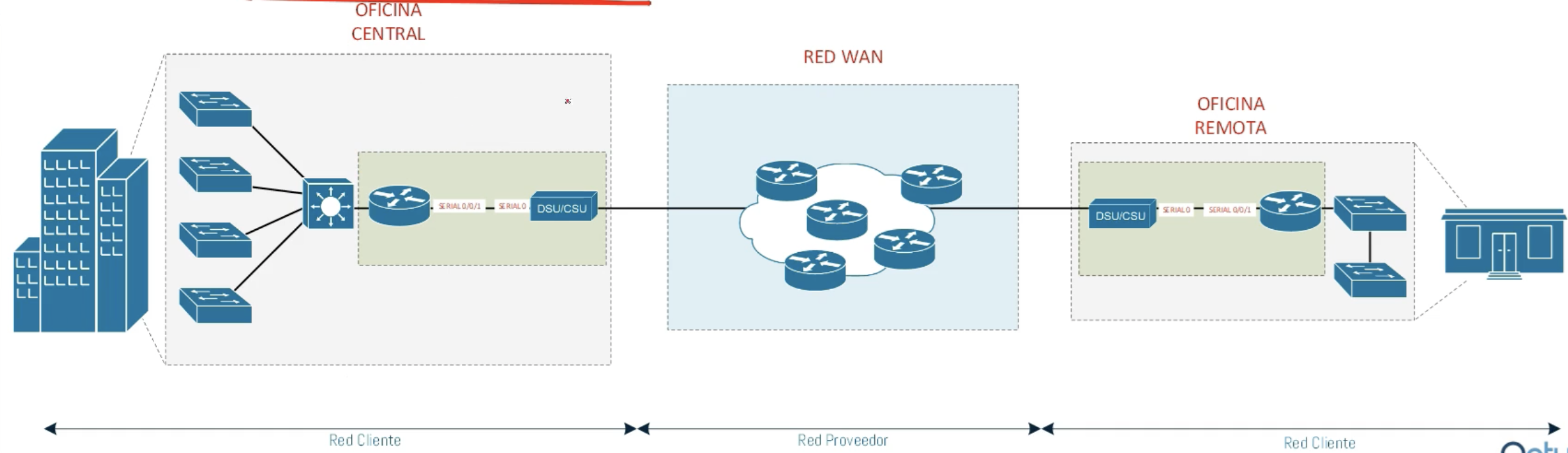

Leased Line
- Brindan conexiones punto a punto entre 2 dispositivos conocidos como enlaces seriales, enlace punto a punto T1/E1 o circuito alquilado
- La linea se encuentra 100% dedicada al cliente.
- Solución de alto costo
![](https://s3.amazonaws.com/media-p.slid.es/uploads/95/images/10667208/Captura_de_pantalla_2023-08-08_a_la_s__19.17.45.png)
Leased Line
![](https://s3.amazonaws.com/media-p.slid.es/uploads/95/images/10667212/Captura_de_pantalla_2023-08-08_a_la_s__19.19.14.png)
![](https://s3.amazonaws.com/media-p.slid.es/uploads/95/images/10667213/Captura_de_pantalla_2023-08-08_a_la_s__19.19.04.png)
![](https://s3.amazonaws.com/media-p.slid.es/uploads/95/images/10667208/Captura_de_pantalla_2023-08-08_a_la_s__19.17.45.png)

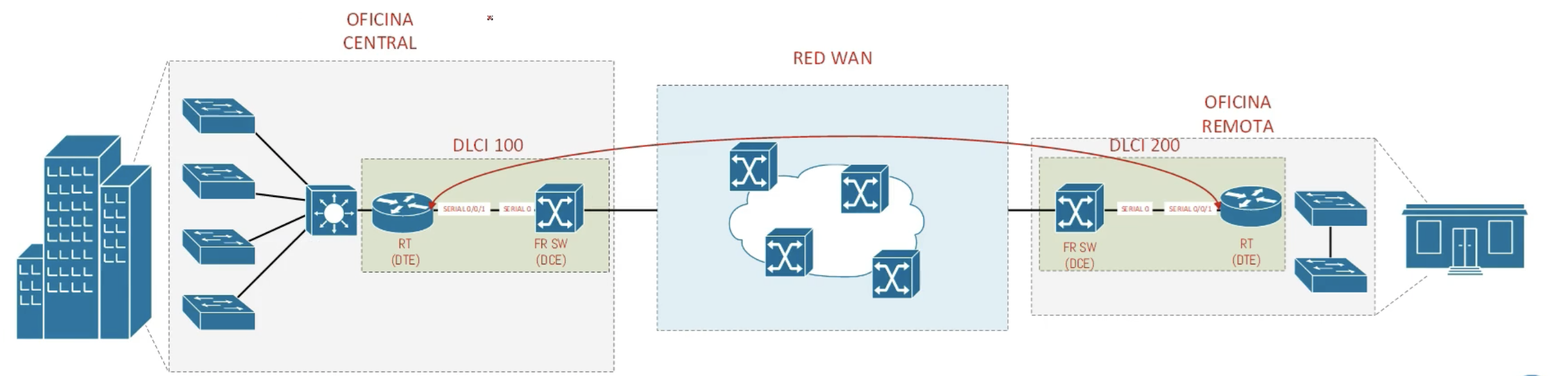

Frame Relay
- Brindan conexiones punto y punto a multipunto a traves de circuitos virtuales, cada circuito virtual es identificado a través de los Data Link Connection Identifier (DLCIs)
![](https://s3.amazonaws.com/media-p.slid.es/uploads/95/images/10667218/Captura_de_pantalla_2023-08-08_a_la_s__19.22.35.png)

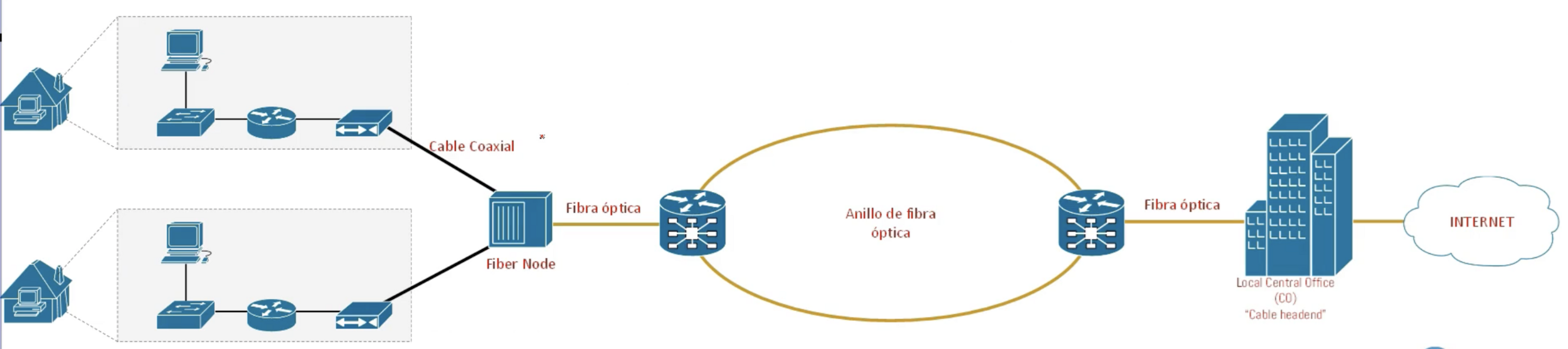

Redes "Cable"
- Se utilizan 2 medios de transmisión para llegar a la oficina central del proveedor, cable coaxial y fibra óptica.
- La red es compartida
![](https://s3.amazonaws.com/media-p.slid.es/uploads/95/images/10667222/Captura_de_pantalla_2023-08-08_a_la_s__19.23.49.png)

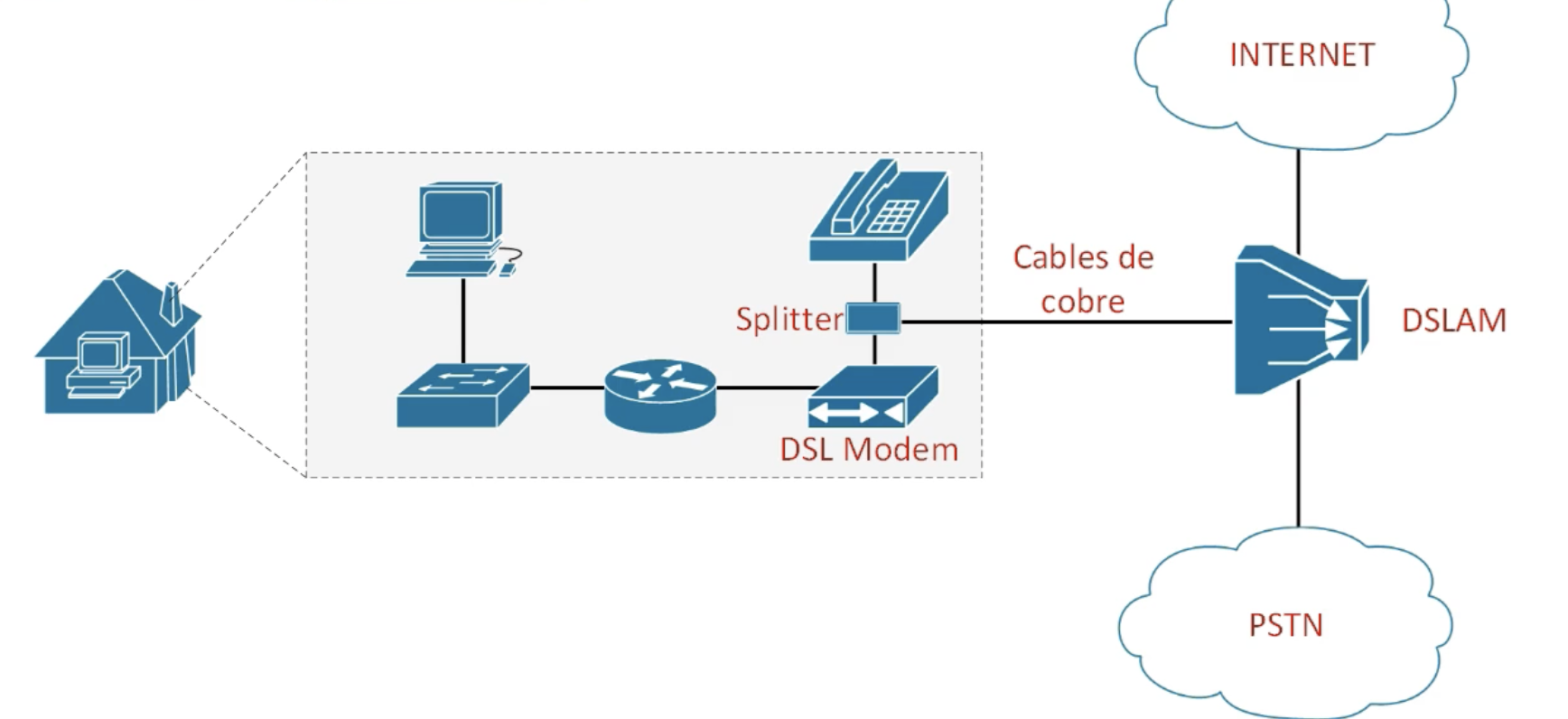

Redes DSL (Digital Subscriber Lines)
- Se aprovechan los cables de cobre de la telefonía tradicional para enviar datos y voz.
![](https://s3.amazonaws.com/media-p.slid.es/uploads/95/images/10667225/Captura_de_pantalla_2023-08-08_a_la_s__19.25.36.png)
Redes ATM
- Asynchronous Transfer Mode
- Se utilizan celdas de tamaño fijo de 53 bytes para el transporte de los datos
![](https://s3.amazonaws.com/media-p.slid.es/uploads/95/images/10667229/Captura_de_pantalla_2023-08-08_a_la_s__19.27.14.png)

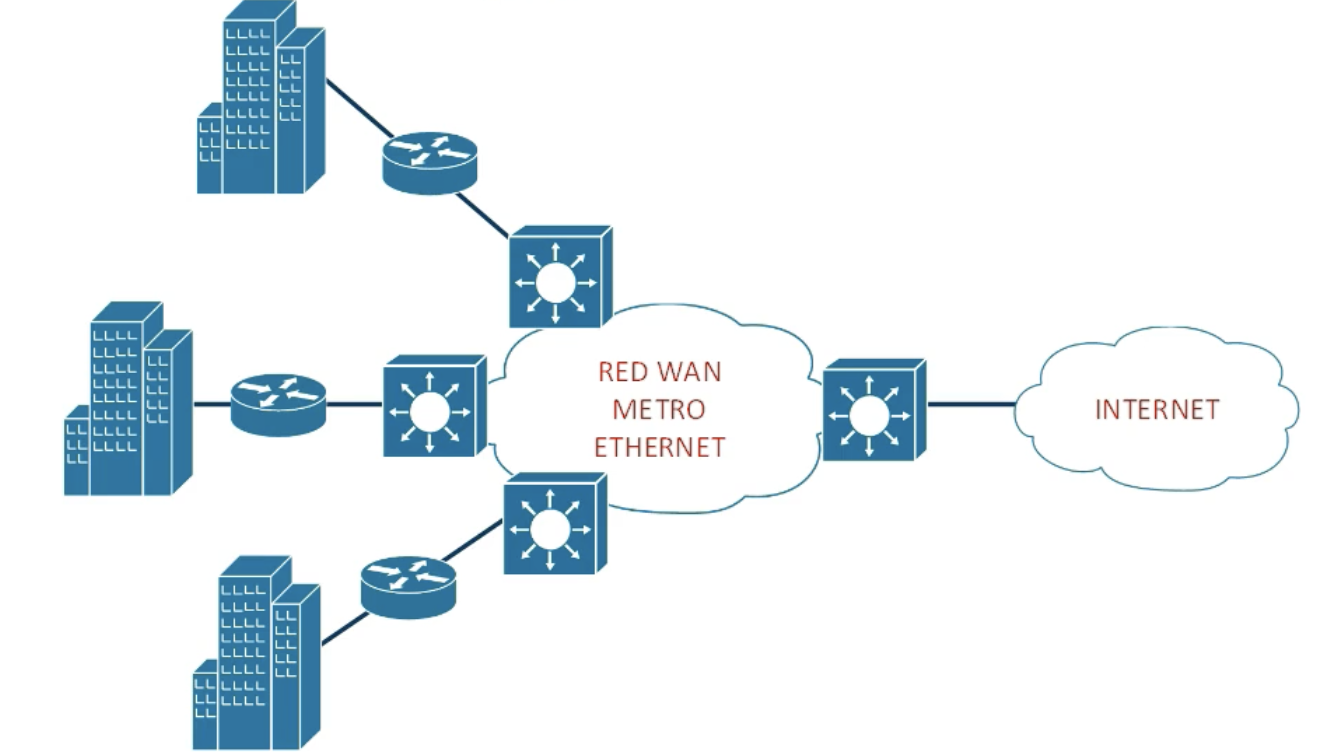

Redes Metro Ethernet
- La conexión desde una oficina hasta otro punto remoto es netamente fibra óptica.
![](https://s3.amazonaws.com/media-p.slid.es/uploads/95/images/10667231/Captura_de_pantalla_2023-08-08_a_la_s__19.30.45.png)
Terminología WAN
By Ing. Fernando Marroquín
Terminología WAN
Estas diapositivas contienen información sobre la terminología, conceptos, topologías WAN
