Curso de Introdução à Física Clássica: Mecânica, Termodinâmica, Fluidos, Ondas e Oscilações e Eletromagnetismo para Bacharelado em Ciências e Tecnologias.
O mensageiro das estrelas

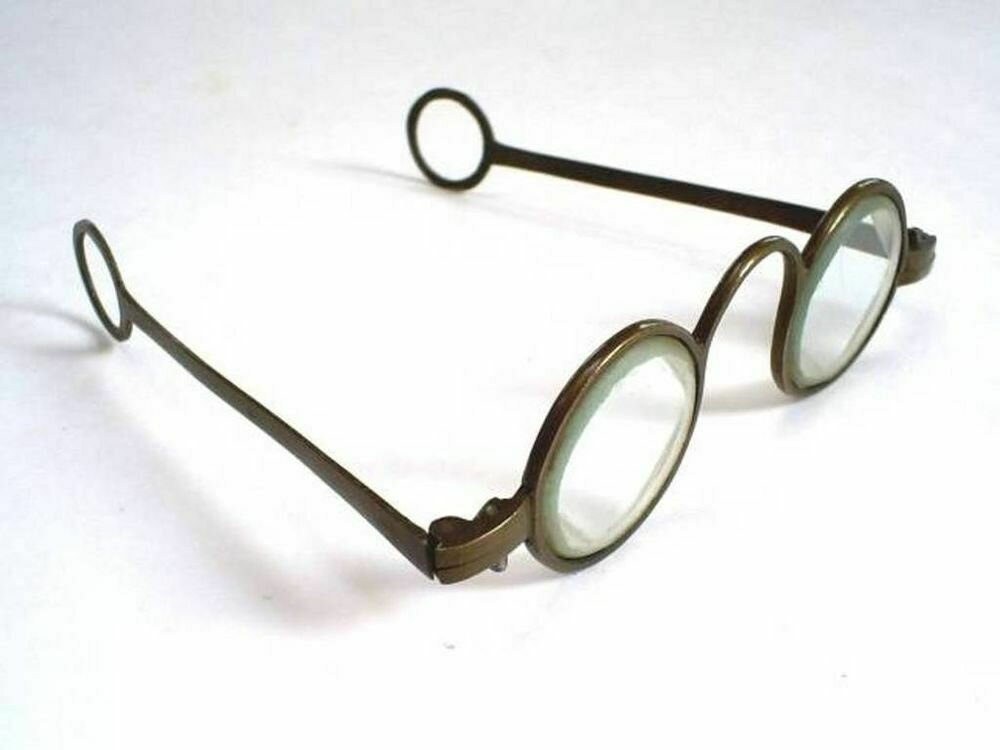

Eu, uso óculos!

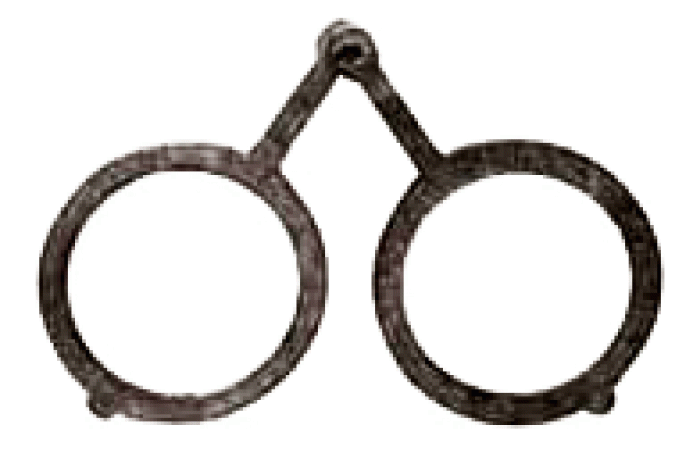

Desde o século XVII (1601-1700) as lentes oftálmicas já eram utilizadas na Europa durante pelo menos 300 anos.
Fonte: https://memoria.ebc.com.brSEC. XIII
SEC. XVII
SEC. XXI
O grande século
Luís XIV, o Rei Sol...
O grande século
A guerra dos oitenta anos, também conhecida como Revolta Holandesa, é como costuma ser nomeado o processo de independência dos chamados Países Baixos em relação ao domínio da Casa Habsburgo (hoje, Espanha. Rei Carlos V), iniciado em meados do século XVI.
Holanda e Espanha buscavam algo que lhes dessem uma vantagem militar.
O oculista e a luneta
Um jovem fabricante de óculos Holandês, chamado Hans Lippershey pegou um tubo, juntou duas lentes na orientação correta, e se deu conta da utilidade da ferramenta.
Afinal, não é plausível que em 300 anos ninguém tivesse justaposto fortuitamente duas lentes e tivessem assim construído uma luneta.
Hans Lippershey foi o primeiro a registrar um projeto de luneta, tornando esse invento disponível para uso geral em 2 de outubro 1608.
Chamou o aparato de "teleskopos" e, rapidamente, solicitou às autoridades holandesas uma patente, convencido de que faria fortuna.
Acredita-se que antes de Lippershey outras lunetas já haviam sido construídas, porém não foram registradas.
O oculista e a luneta
As aplicações militares de um tal instrumento eram tão evidentes que a patente não foi concedida. O governo da Holanda adquiriu de imediato os direitos de um tal instrumento.
A luneta poderia ser útil para os holandeses na batalha, porque poderiam ver os invasores espanhóis de locais muito mais distantes de que os olhos permitiam.
A guerra e a luneta
A Revolução Científica refere-se a um período de tempo, entre os séculos XVI e XVII, em que o desenvolvimento de campos como a física, a biologia, a química, entre outros, deu origem à fundação da ciência clássica; e isso, em detrimento das ideias predominantes estabelecidas pela Igreja e pela religião.
A revolução científica
A ciência ganhou muitas novas ferramentas. Passou a ser mais aceita e vista como importante para um novo tipo de sociedade que nascia. As comprovações empíricas ganharam espaço e reduziram as influências das influências místicas da Idade Média.
Com Galileo Galilei (1564-1642), foi introduzido o método experimental (método científico): ele se baseia em uma primeira observação, seguida de um experimento, desenvolvido de forma controlada, para que nós possamos reproduzir o problema que se deseja investigar.
Galileu e a Revolução Científica
Em 1589, escreveu um texto sobre movimento, no qual criticava os pontos de vista de Aristóteles a respeito da queda livre e do movimento dos projéteis. Em 1592, tornou-se professor de matemáticas em Pádua, onde iniciou um período magnífico de sua vida científica. Ocupou-se de topografia, de diversas invenções mecânicas e arquitetura militar.
Galileu e a Revolução Científica
Em julho de 1609, visitou Veneza e teve notícias da invenção da luneta, construiu sua própria luneta e a aperfeiçoou. Assim, fez as primeiras observações da lua, também observou as fases de Vênus, fenômeno que seria impossível de acontecer se a teoria do geocentrismo fosse correta. Assim, Galileu publicou suas descobertas num pequeno texto chamado “O Mensageiro Sideral”. Estes escritos ficaram famosos e lhe valeram uma cátedra honorária em Pisa.
Galileu e a Luneta
-
Calçados de pelo e um gorro pequeno para Vincenzo (seu filho).
-
A caixa com as coisas de Marina (Gamba, sua companheira).
-
Lentilhas, grão de bico branco, arroz, passas, trigo, açúcar, pimenta, cravo canela, especiarias, geléias, sabões, laranjas.
-
Malgavia (vinho importado da Grecia) do senhor Sagredo (Giovanni Francesco, seu melhor amigo em Veneza).
-
Dois pentes de marfim.
Galileu e a Luneta

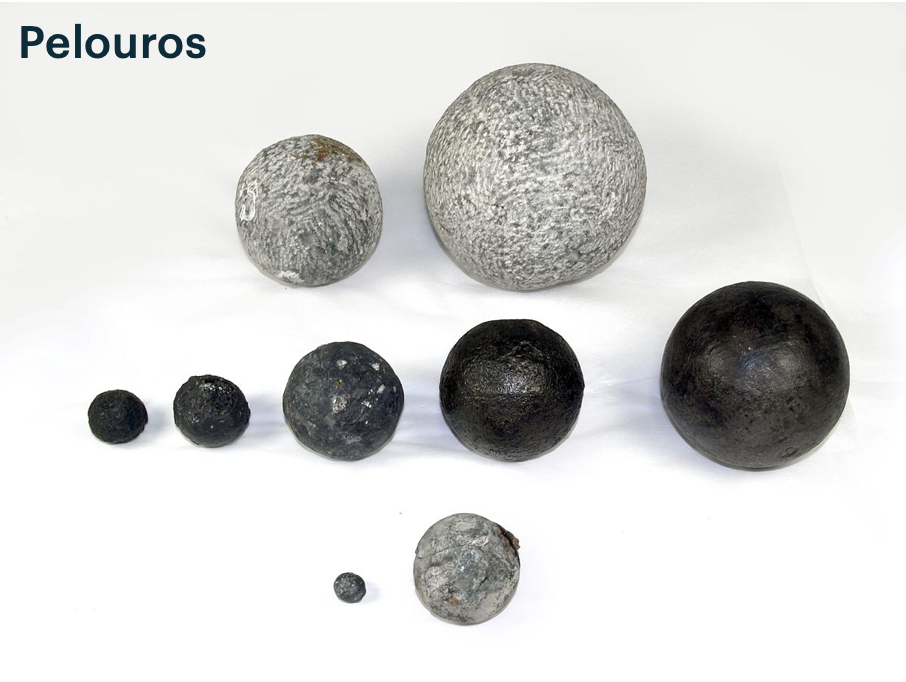

- Dois pelouros (projéteis de antigas peças de artilharia).
- Tubo de órgão de estanho (parte de instrumento musical).
- Trípoli (rocha para produzir pó áspero e abrasivo).
- Pedaços de espelho (espelho).

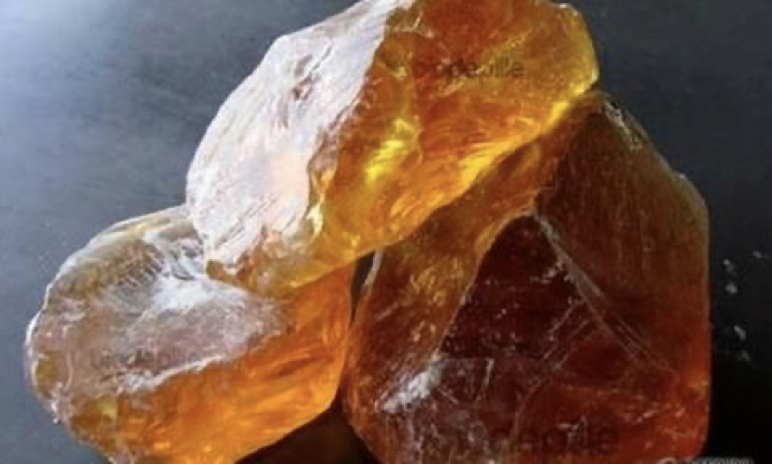

- Colofônia (breu - resina - cola).
Breu
Galileu e a Luneta
Galileu aplicou seus conhecimentos de lógica e cálculo para analisar o fenômeno e ele mesmo fez experimentos com as lentes. Em junho de 1609 construiu uma luneta. Depois de várias melhorias, conseguiu construir um instrumento com um aumento de 30 vezes e passou a observar céu. Vendeu e presenteou…
Galileu presentiou a família dos Medici’s, refinada, aperfeiçoada e envolta em um charmoso couro vermelho. Mas não revelou como foi construída.
Conseguiu a posição de professor em Florença/Itália.
Alcançou prestígio, fama e influência… o que o salvou da fogueira
“Aplicando meu olho à lente côncava, vi objetos satisfatoriamente grandes e próximos. Pareciam estar a um terço da distância e nove vezes maiores que ao vê-los só com o olho nu.”
Galileu e a Luneta

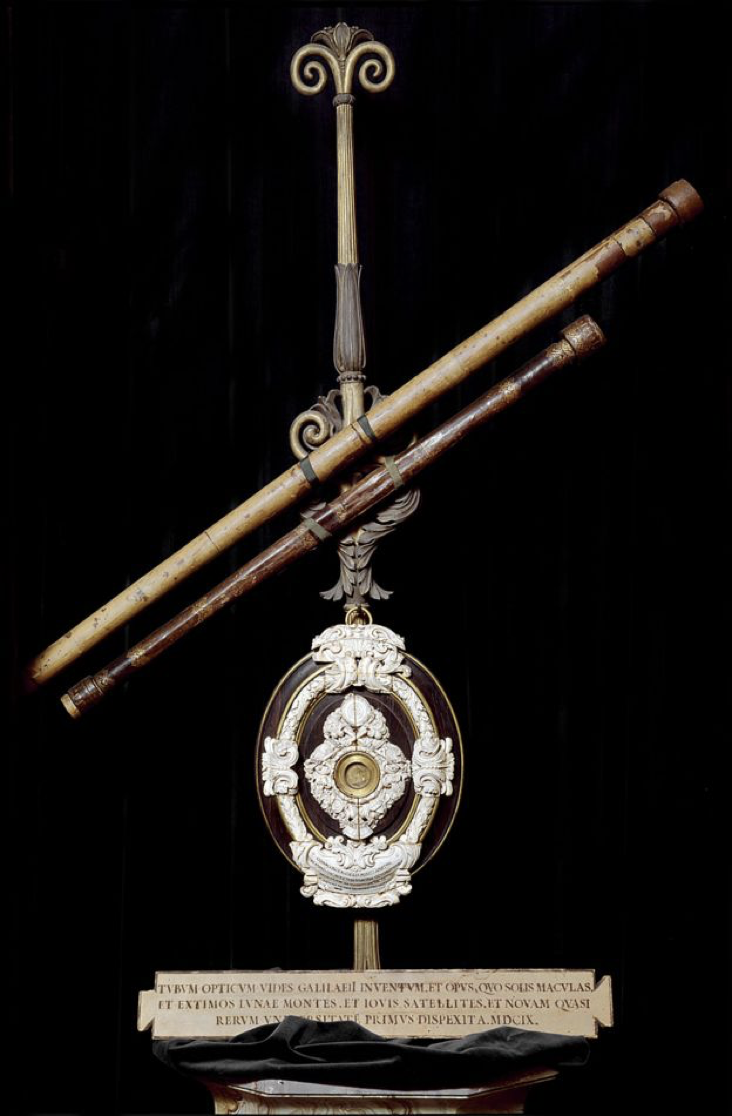

Fonte: https://www.profpc.com.br/Grandes%20Nomes%20da%20Ciência/Cientistas%20Famosos/Galileu.htmA luneta original que Galileu construiu era um instrumento tosco, que aumentava em apenas três vezes o tamanho do objeto real.
Ele apontou o telescópio ao céu, ao reino dos deuses, e descobriu um mundo que nenhum outro ser humano tinha visto antes.
Galileu
Galileu olha para lua e vê que a Lua era semelhante à superfície da própria Terra.

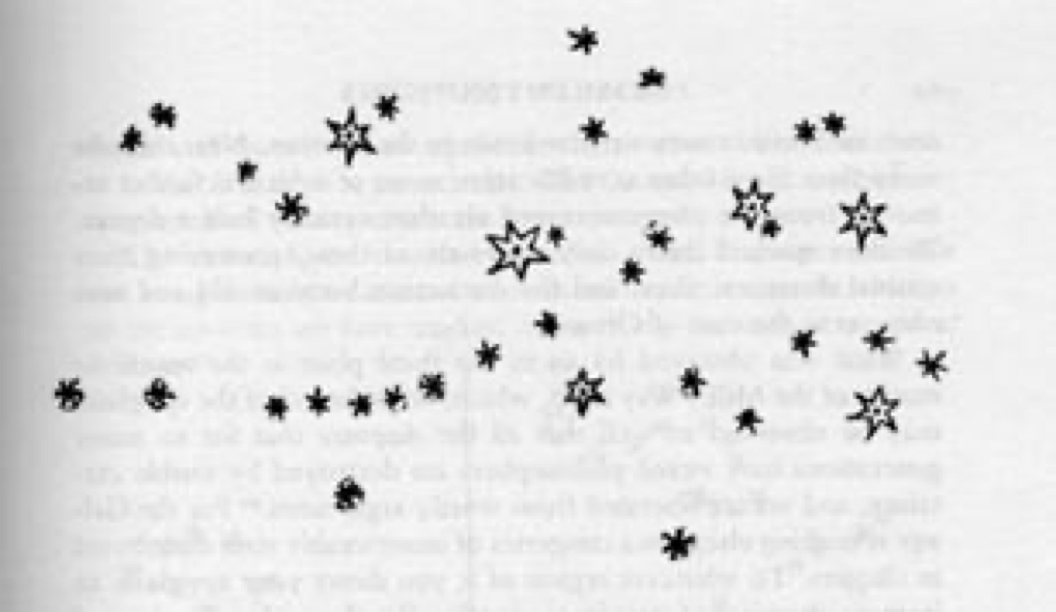

Desenho das Plêiades que a olho nu pode-se ver somente 7 dessas estrelas.
Mãos na massa

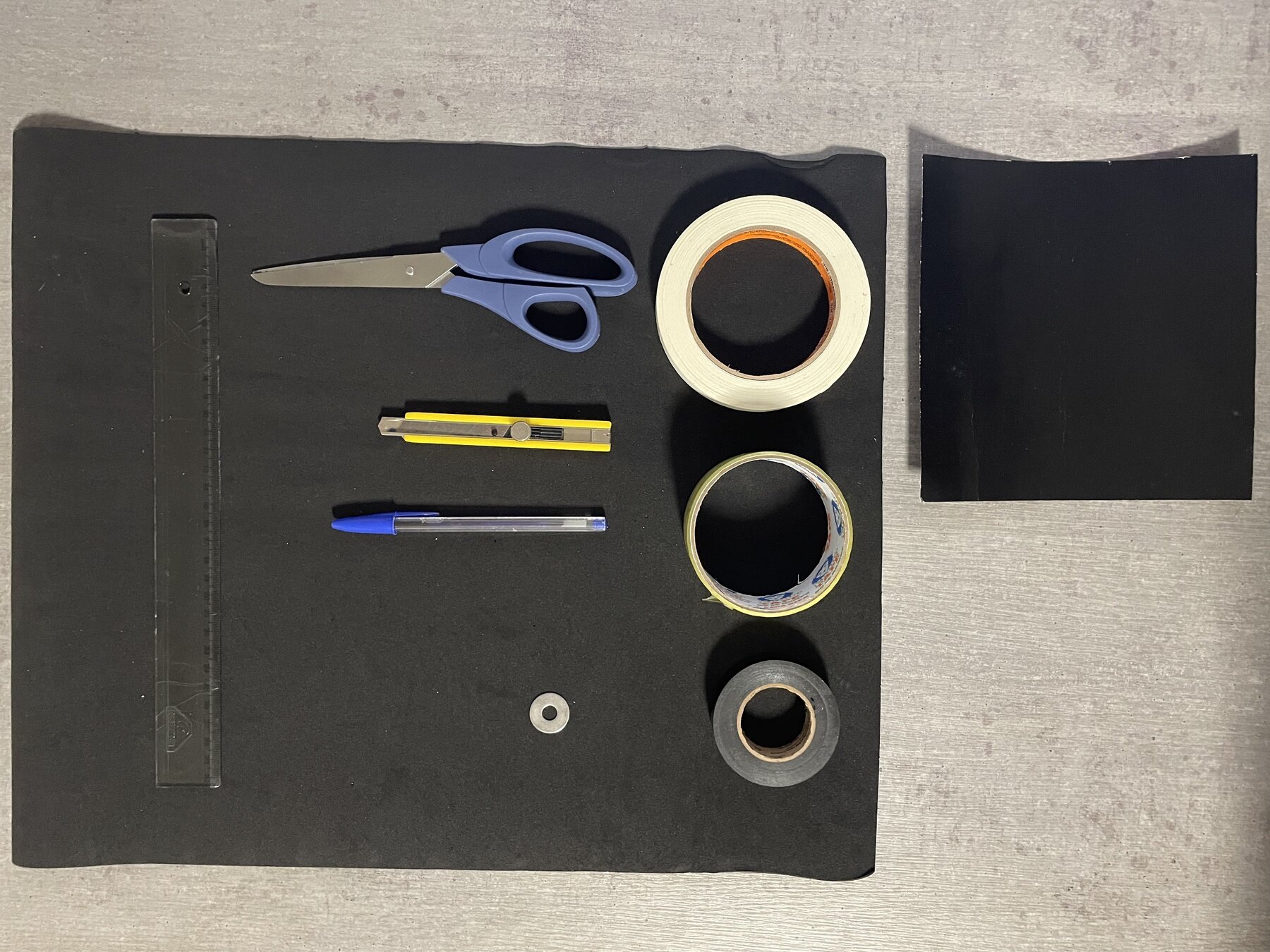

Ferramentas
Vamos utilizar:
1 folha de EVA preta e fina.
1 folha de papel cartão preto.
1 régua.
1 tesoura.
1 estilete.
1 caneta.
1 arruela.
1 rolo de fita isolante, fita crepe e fita de colar caixa de papelão.
Peças

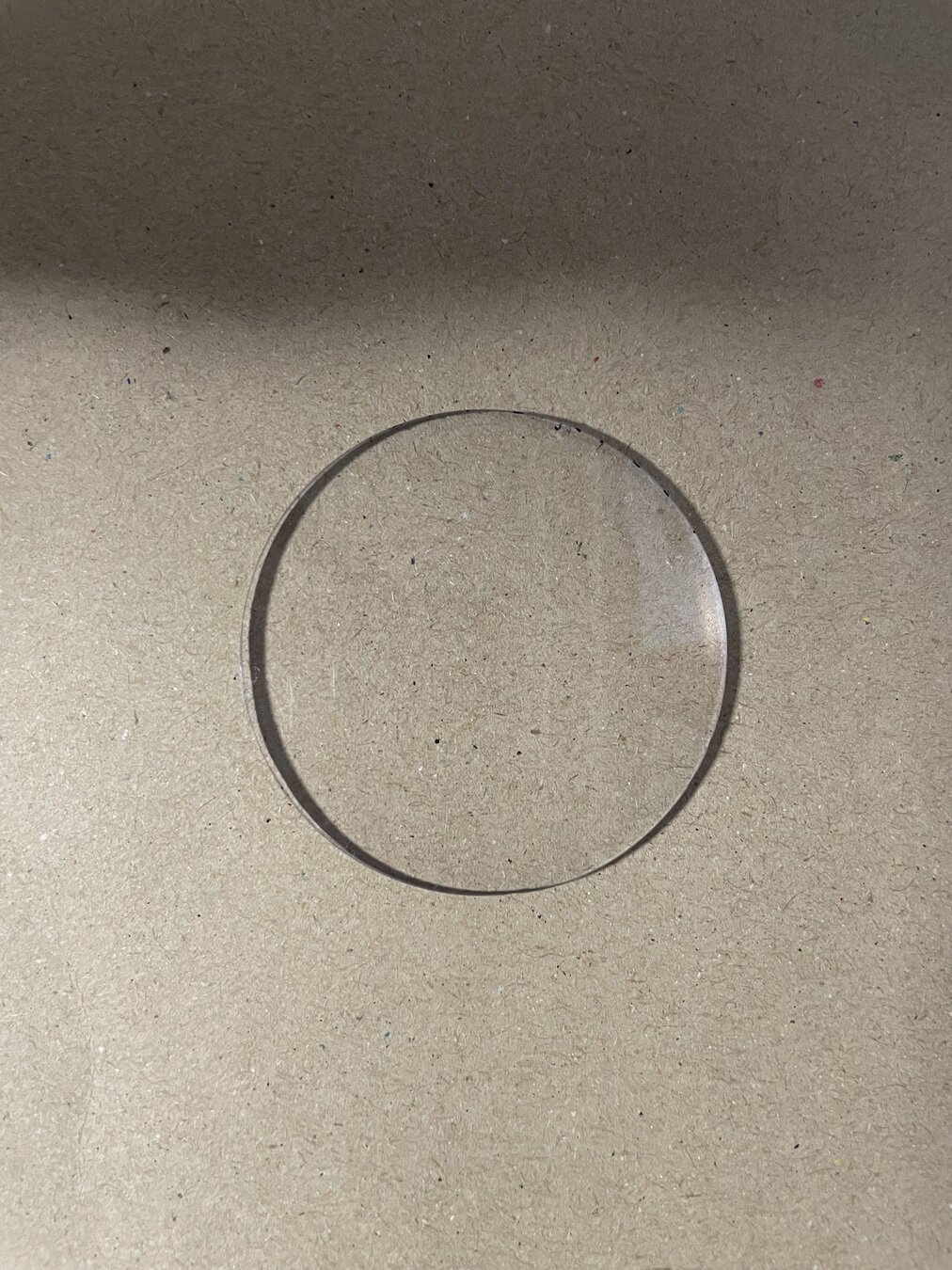

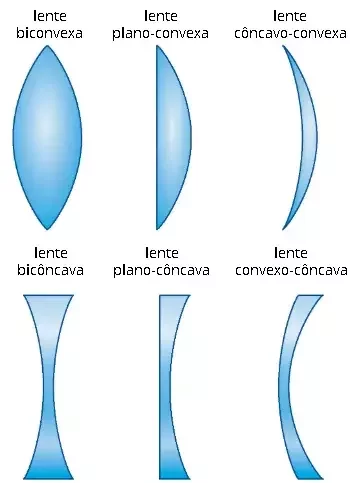

Uma lente plano-convexa (objetiva)
Diâmetro: 50 mm
Dioptria (grau): +2,00
Distância focal: f = 0,50 m
Peças

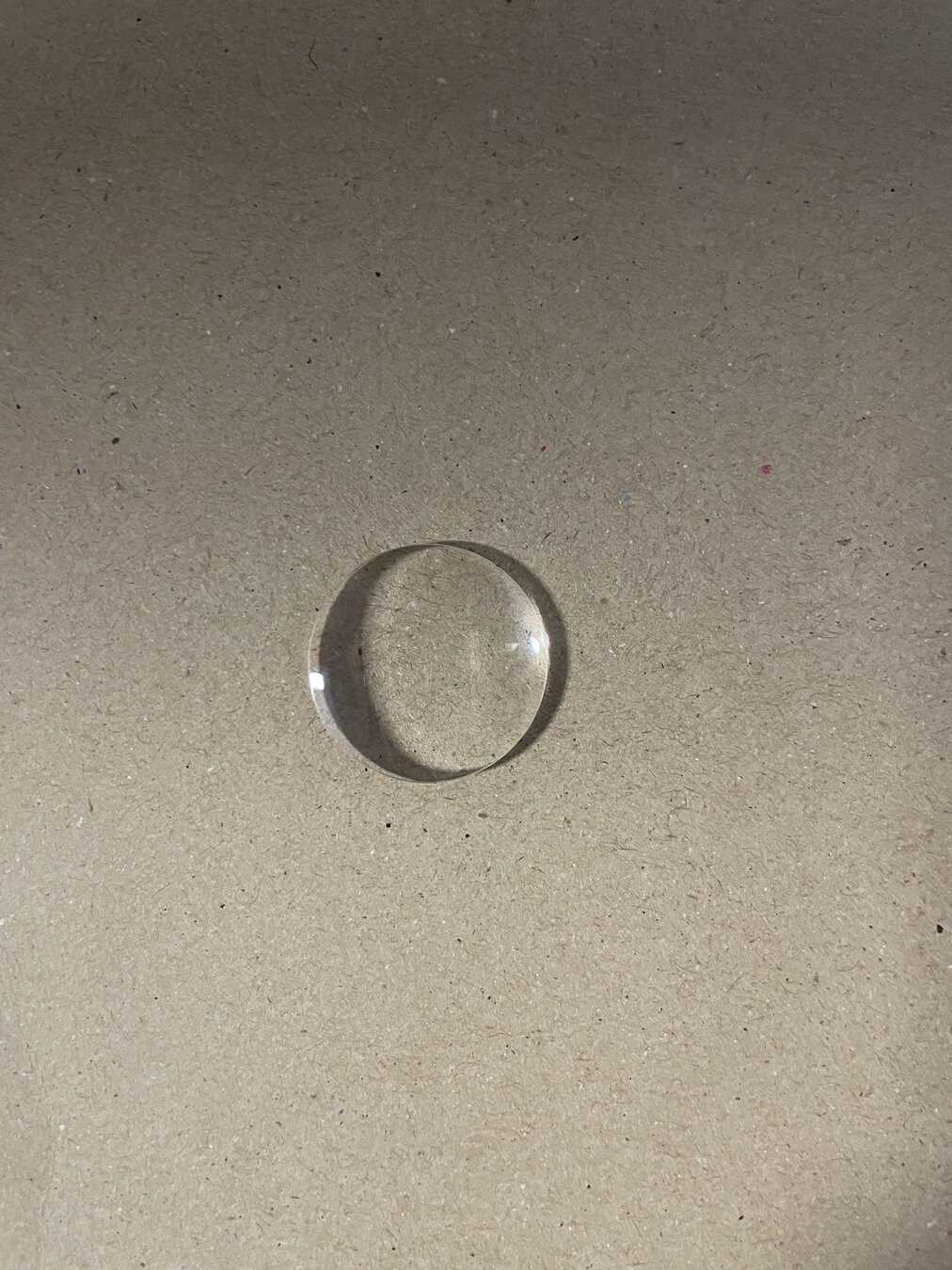

Uma lente biconvexa (ocular)
Diâmetro: 25 mm
Dioptria (grau): +22,00
Distância focal: f = 0,045 m

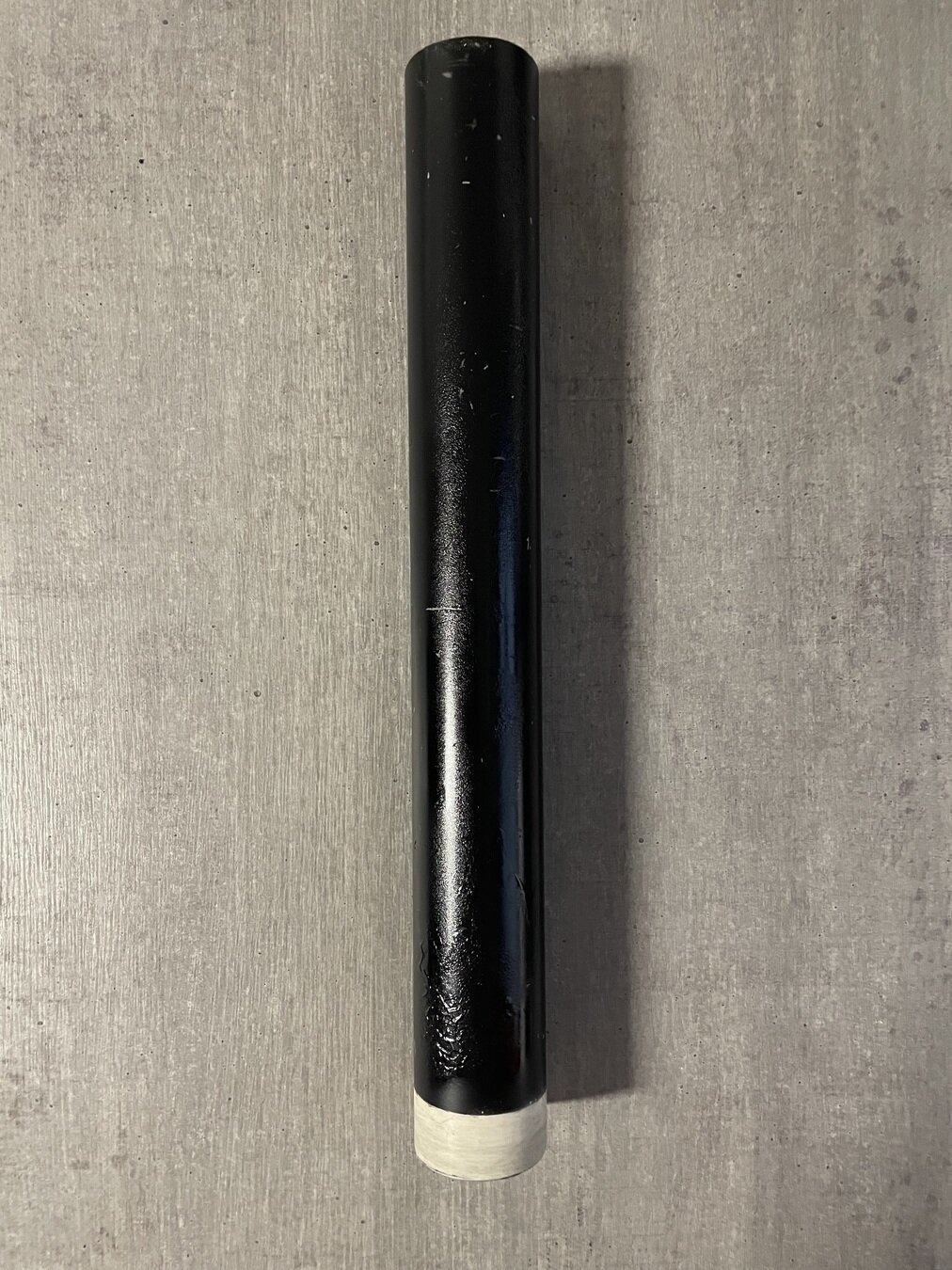

Peças

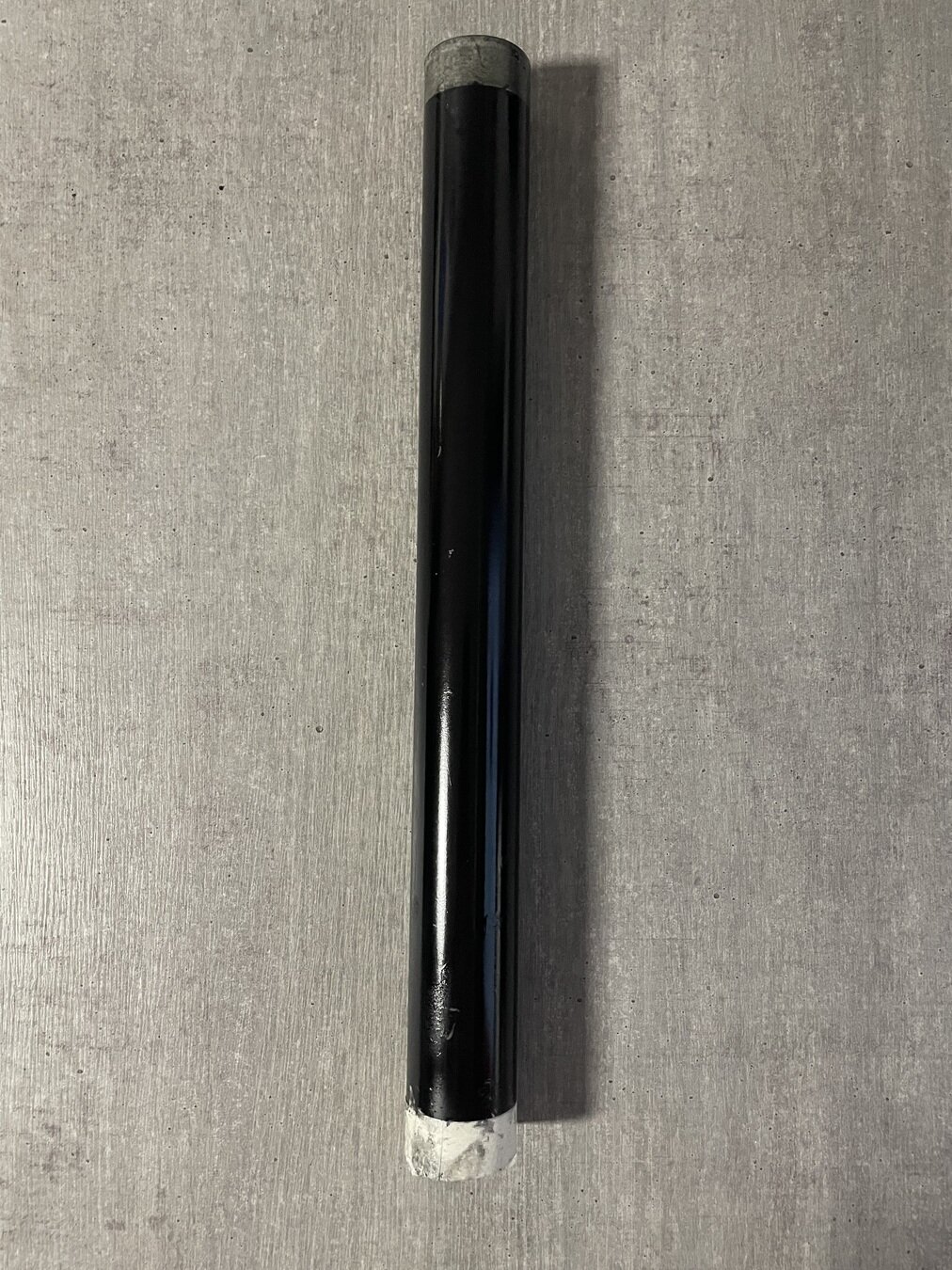

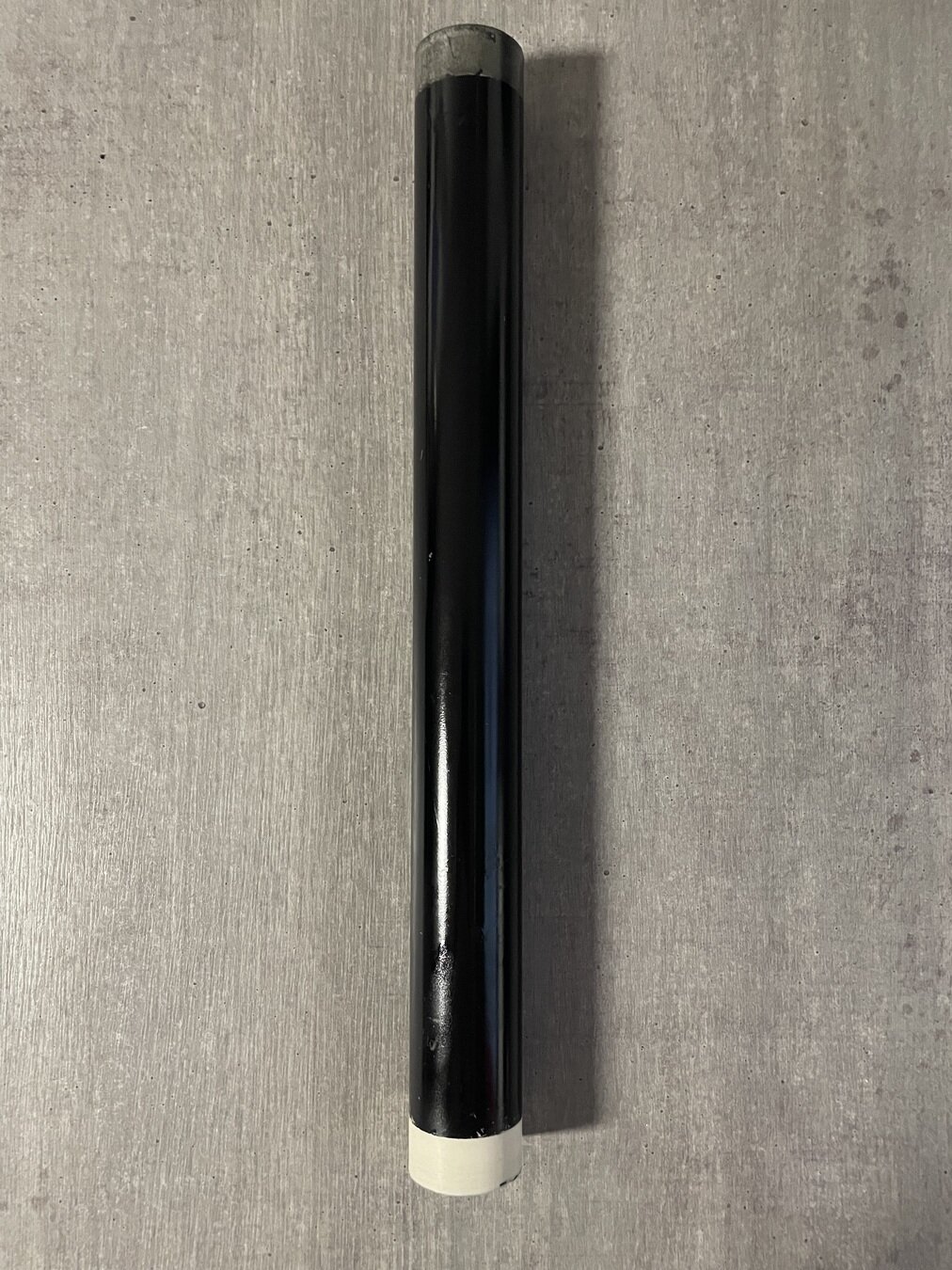

Um tubo de PVC:
Diâmetro: 40 mm
Comprimento: 40 cm
Deve ser pintado internamente e externamente com tinta preta fosca OU revestido com adesivo contact.
Uma extremidade não deve ser pintada para facilitar o encaixe e posterior remoção para ajustes.
Com fita crepe
Sem fita crepe

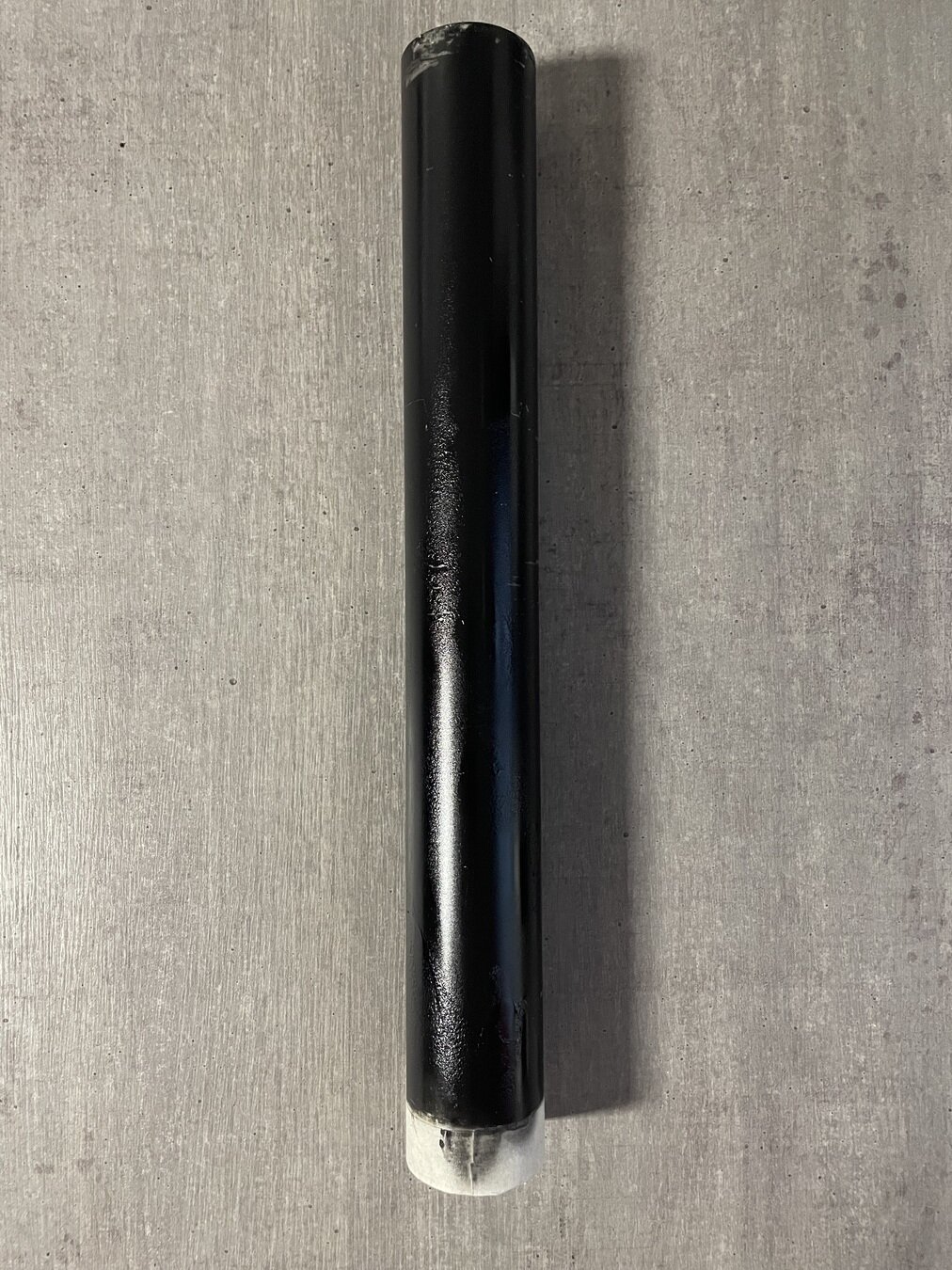

Peças
Um tubo de PVC
Diâmetro: 50 mm
Comprimento: 40 cm
Deve ser pintado internamente e externamente com tinta preta fosca OU revestido com adesivo contact.
Uma extremidade não deve ser pintada para facilitar o encaixe e posterior remoção para ajustes.
Com fita crepe
Sem fita crepe

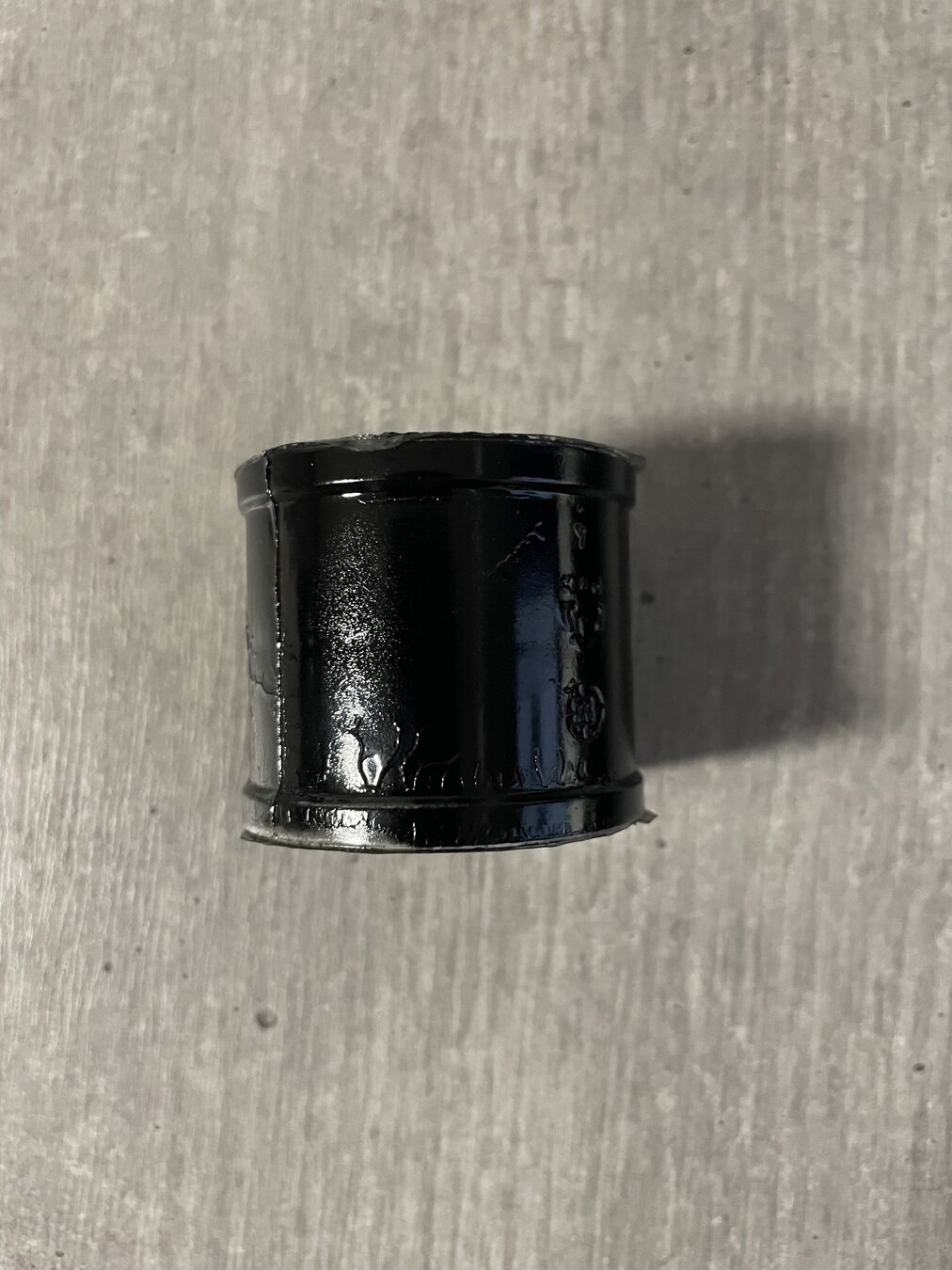

Peças

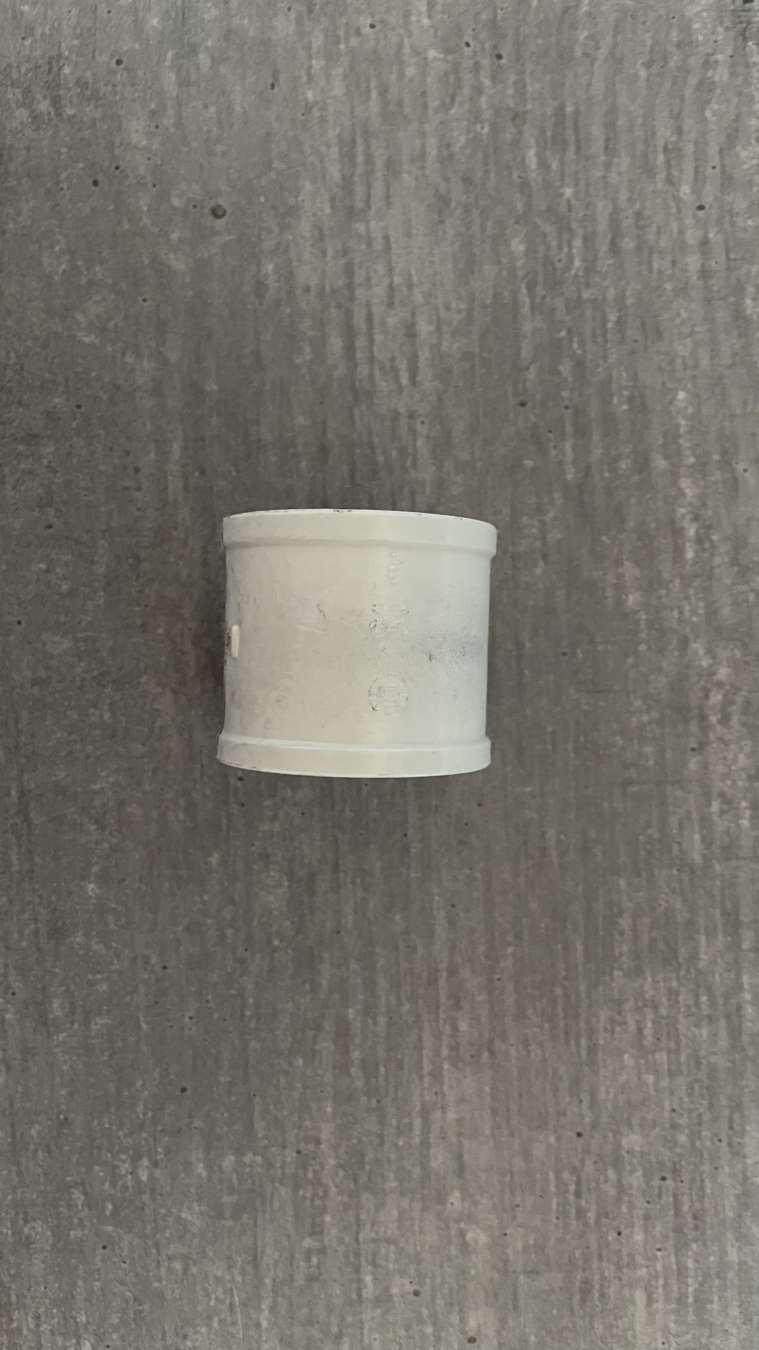

Uma luva
Diâmetro: 40 mm
Não pinte internamente. Feche as duas extremidades com fita adesiva.
Deve ser pintado somente externamente com tinta preta fosca OU revestido com adesivo contact.
Peças

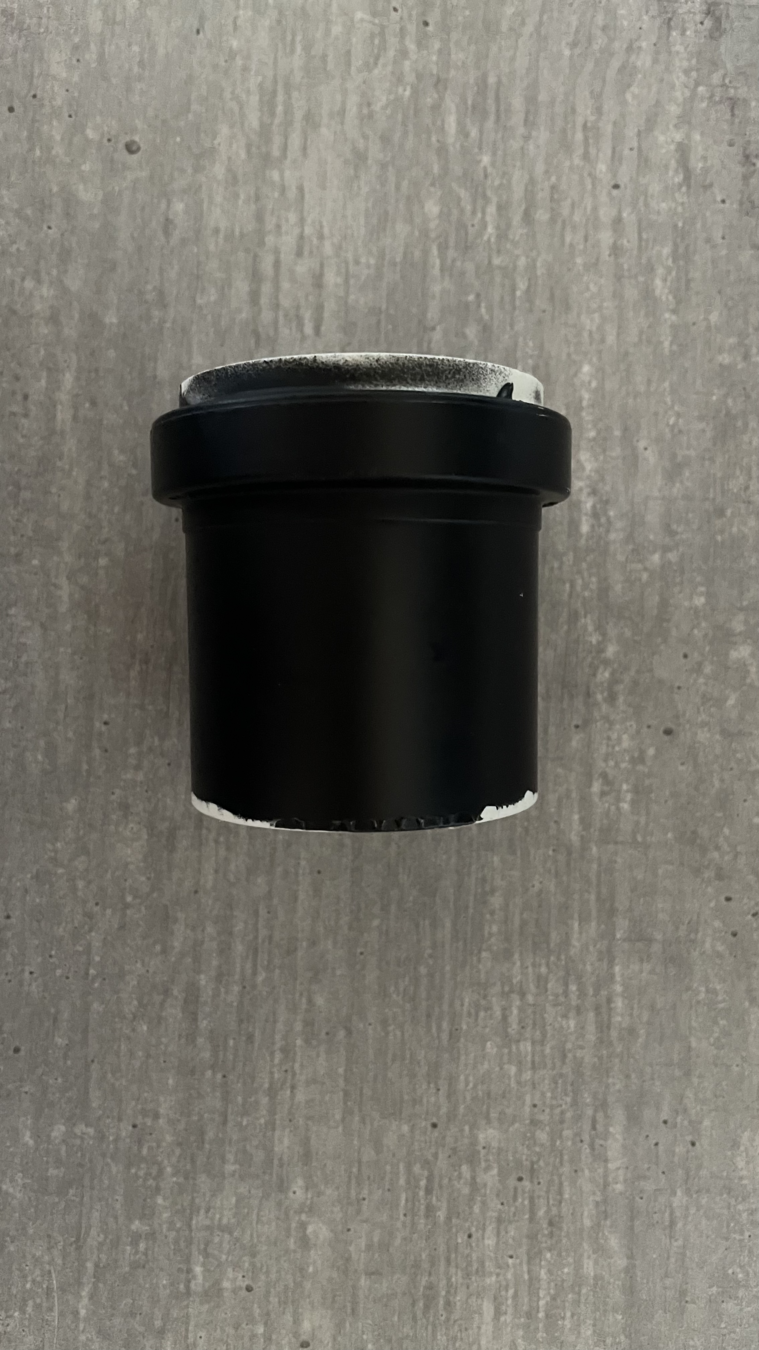

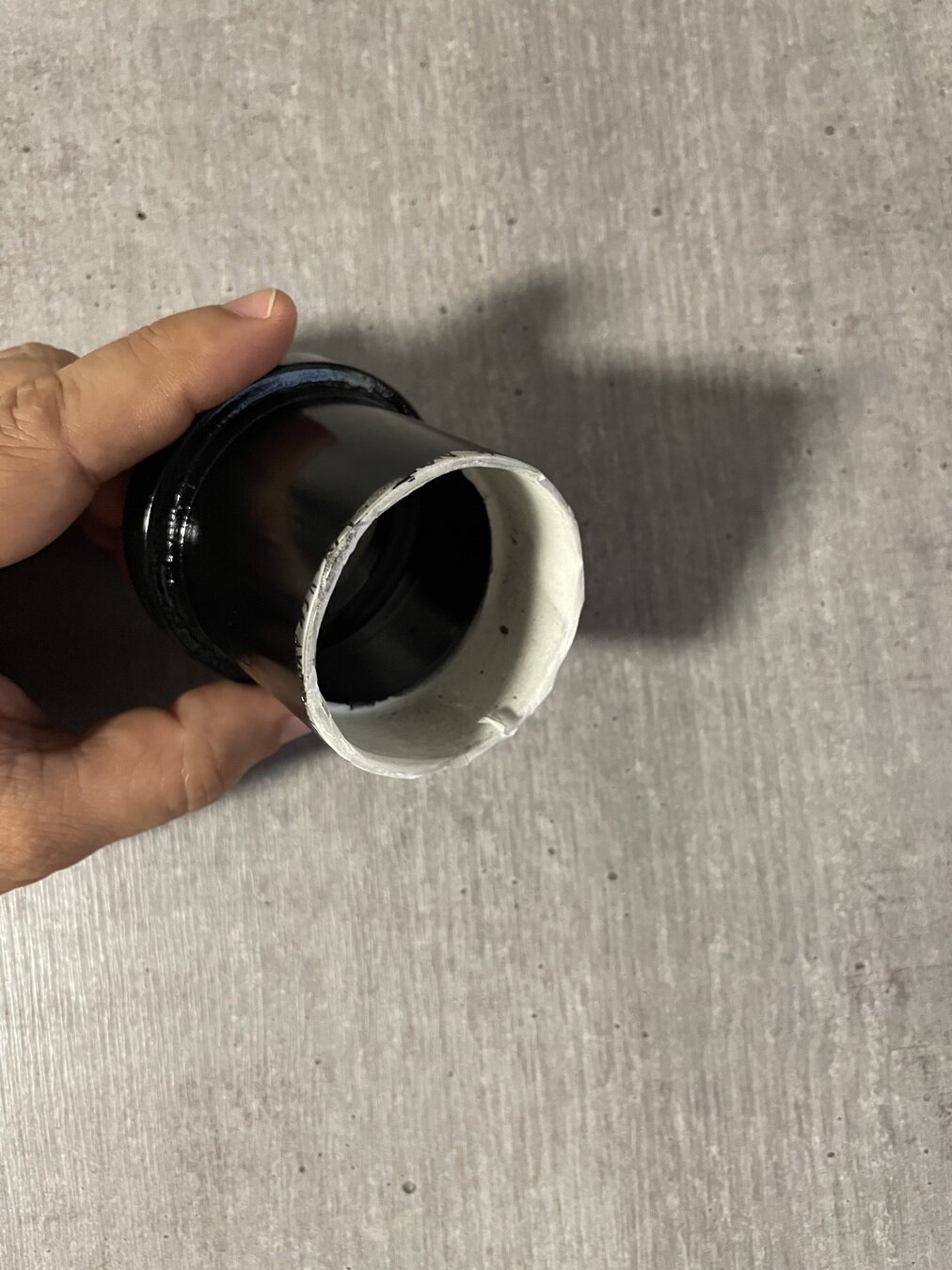

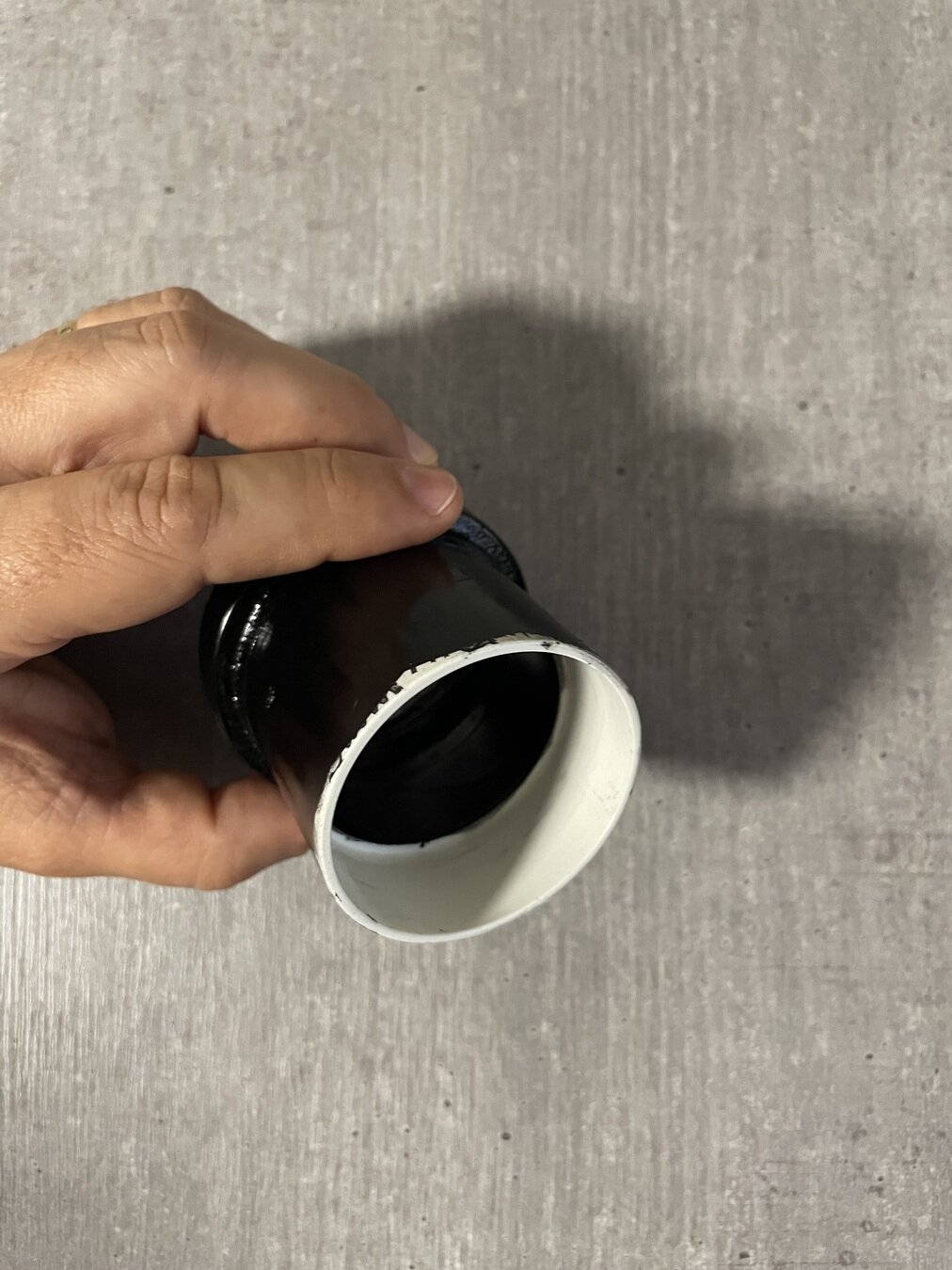

Uma luva
Diâmetro: 50 mm
Deve ser pintado internamente e externamente com tinta preta fosca OU revestido com adesivo contact.
A parte interna pode ser pintada de preta, mas a região interna de encaixe não deve ser pintada.
Com fita crepe
Sem fita crepe

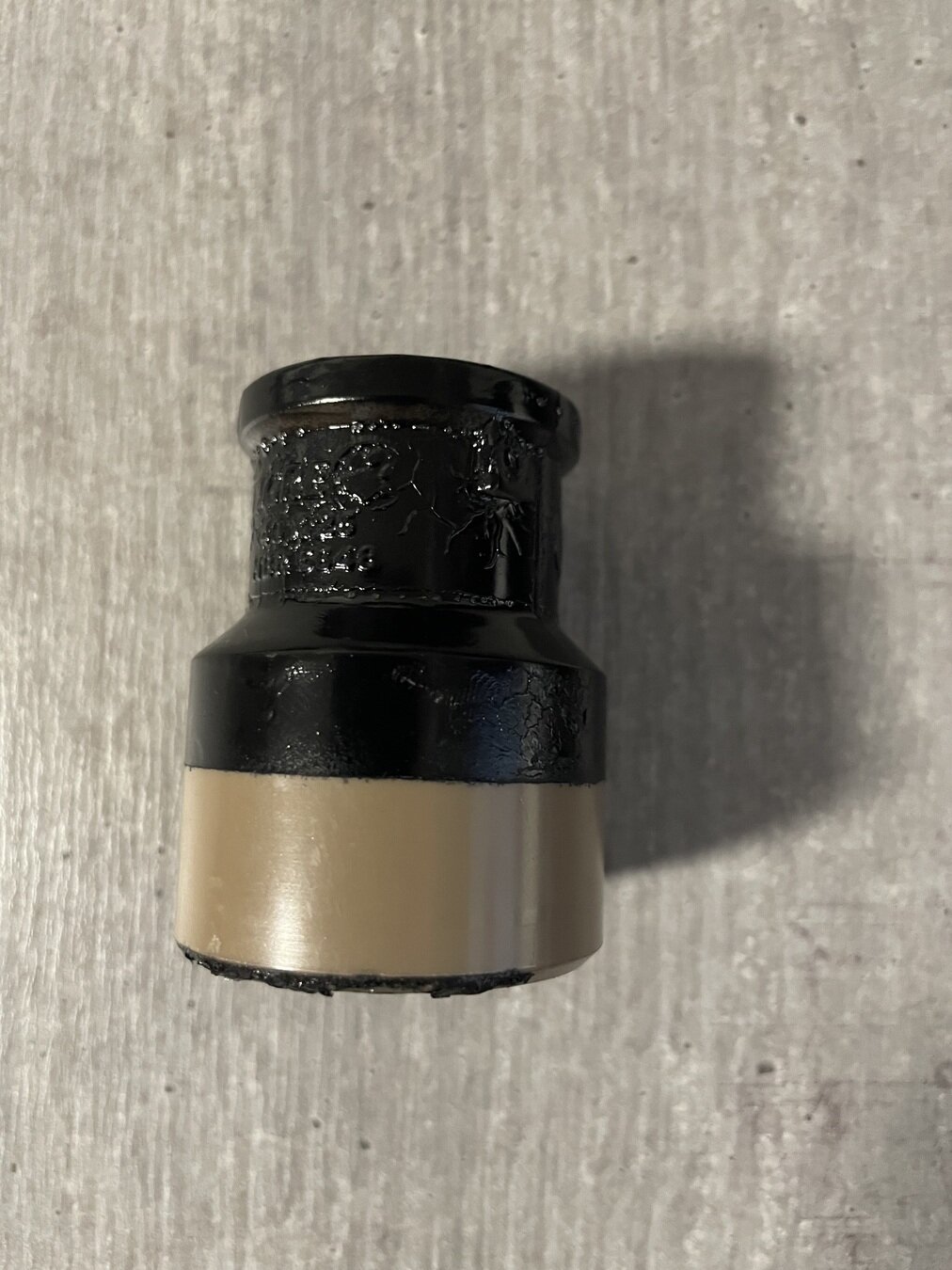

Peças

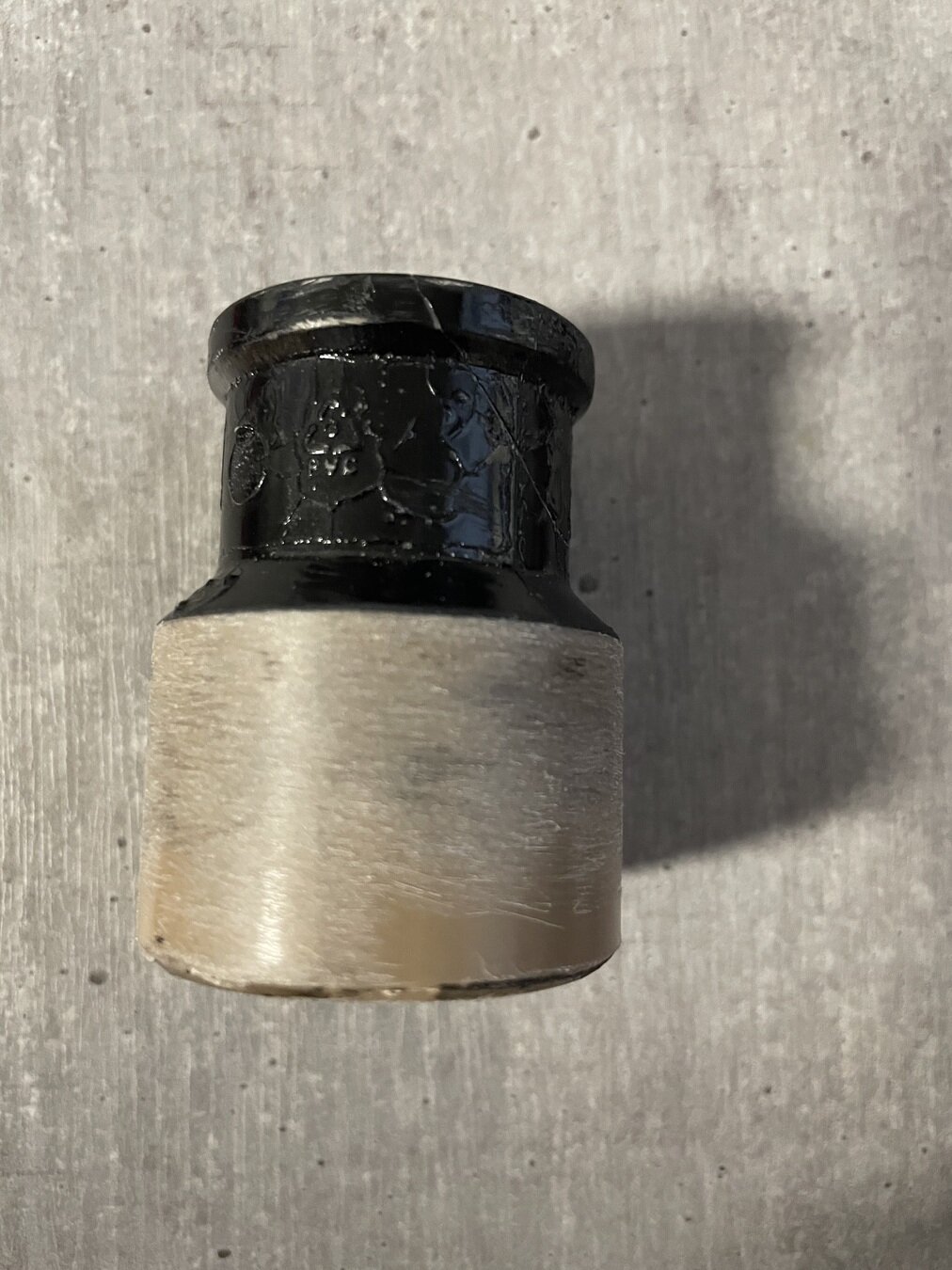

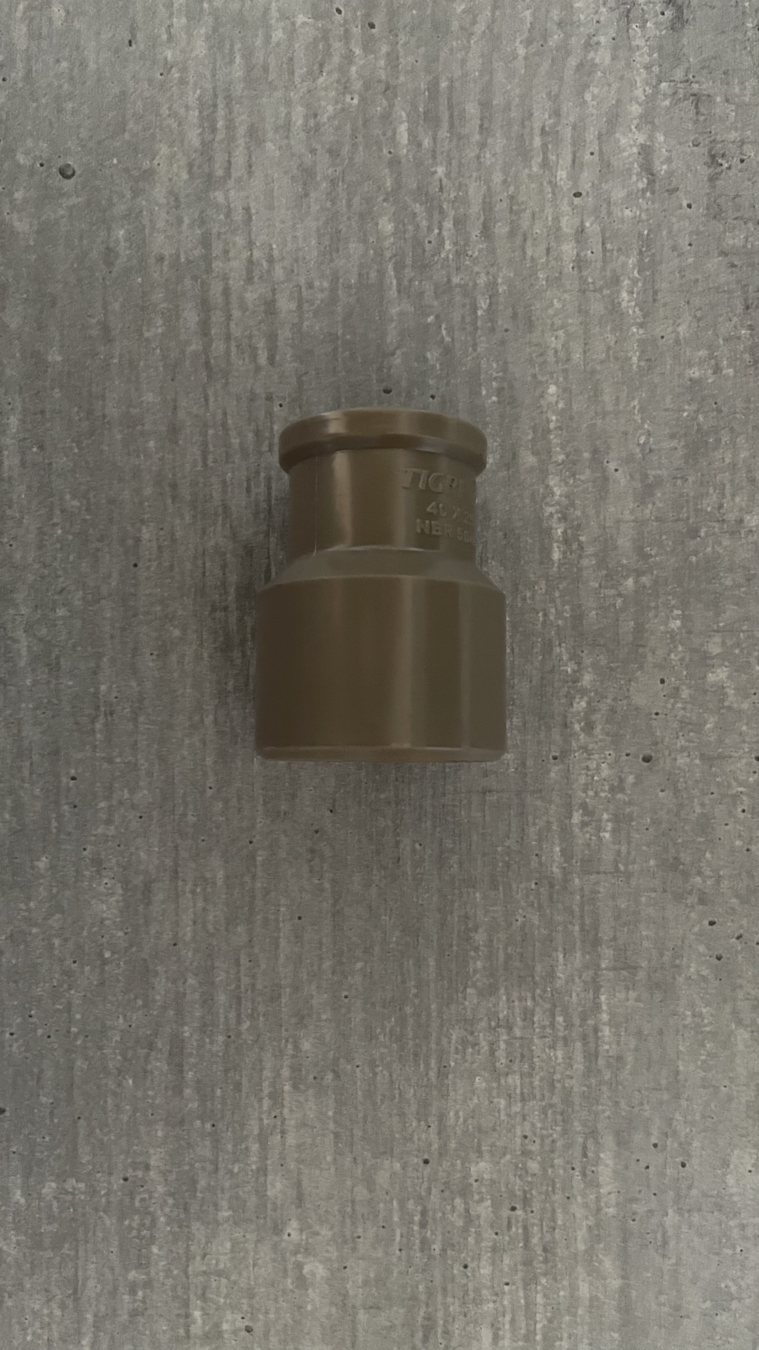

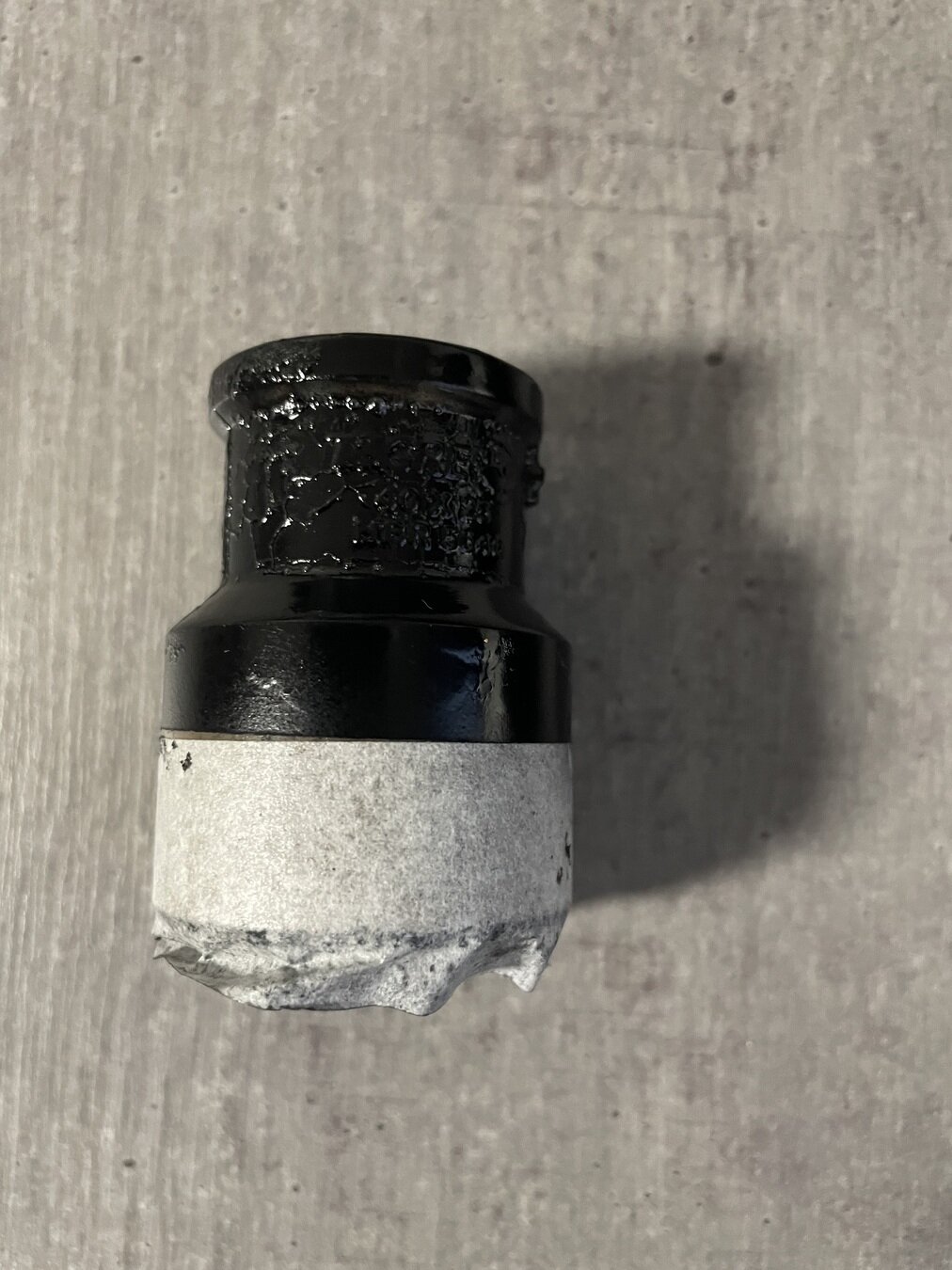

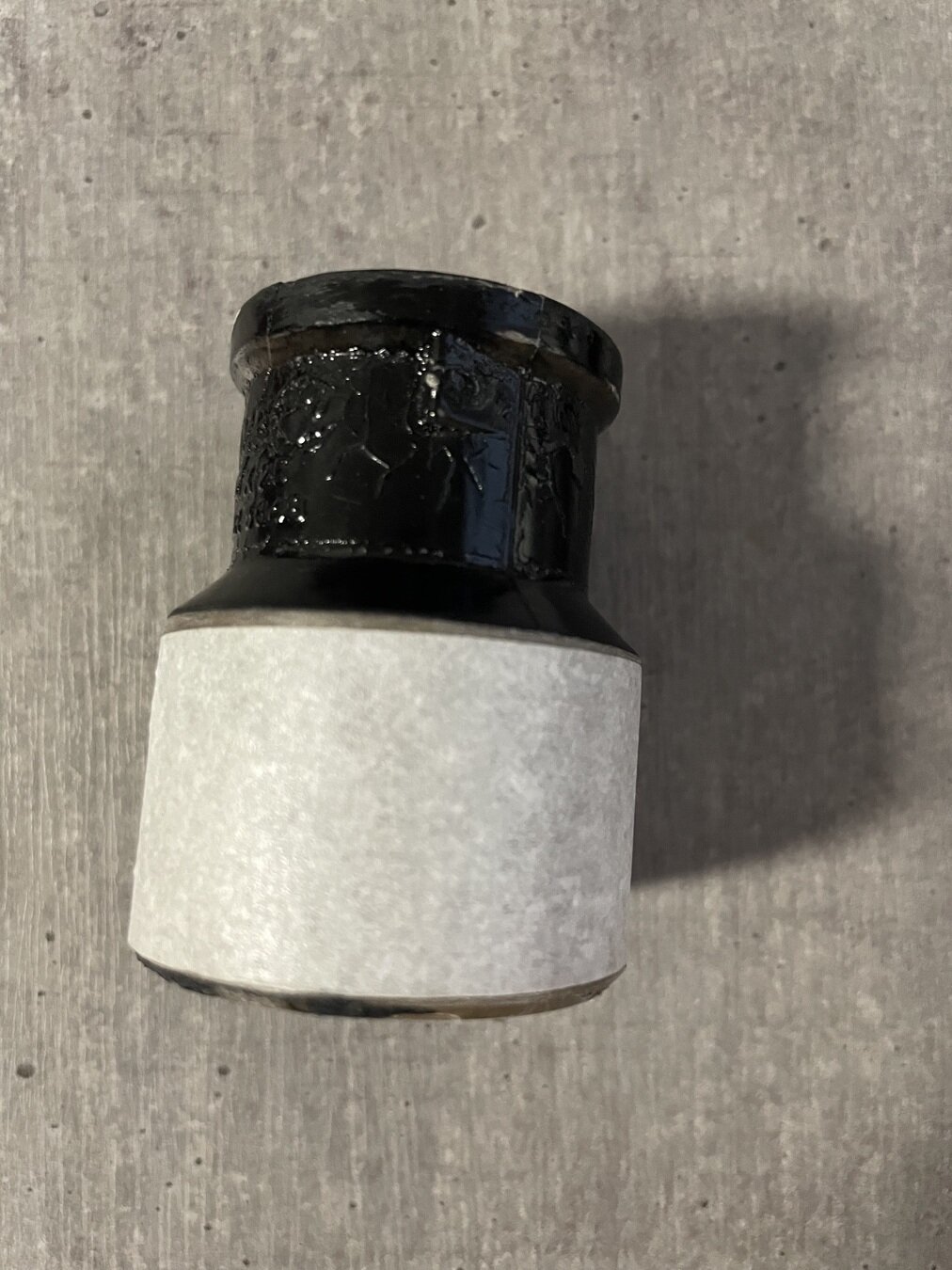

Um redutor
Diâmetro: 40 mm x 25 mm
Deve ser pintado internamente e externamente com tinta preta fosca OU revestido com adesivo contact.
A parte interna pode ser pintada de preta, mas a região externa de encaixe não deve ser pintada. Caso possível lixe um pouco para facilitar o encaixe.
Sem fita crepe
Com fita crepe
Peças

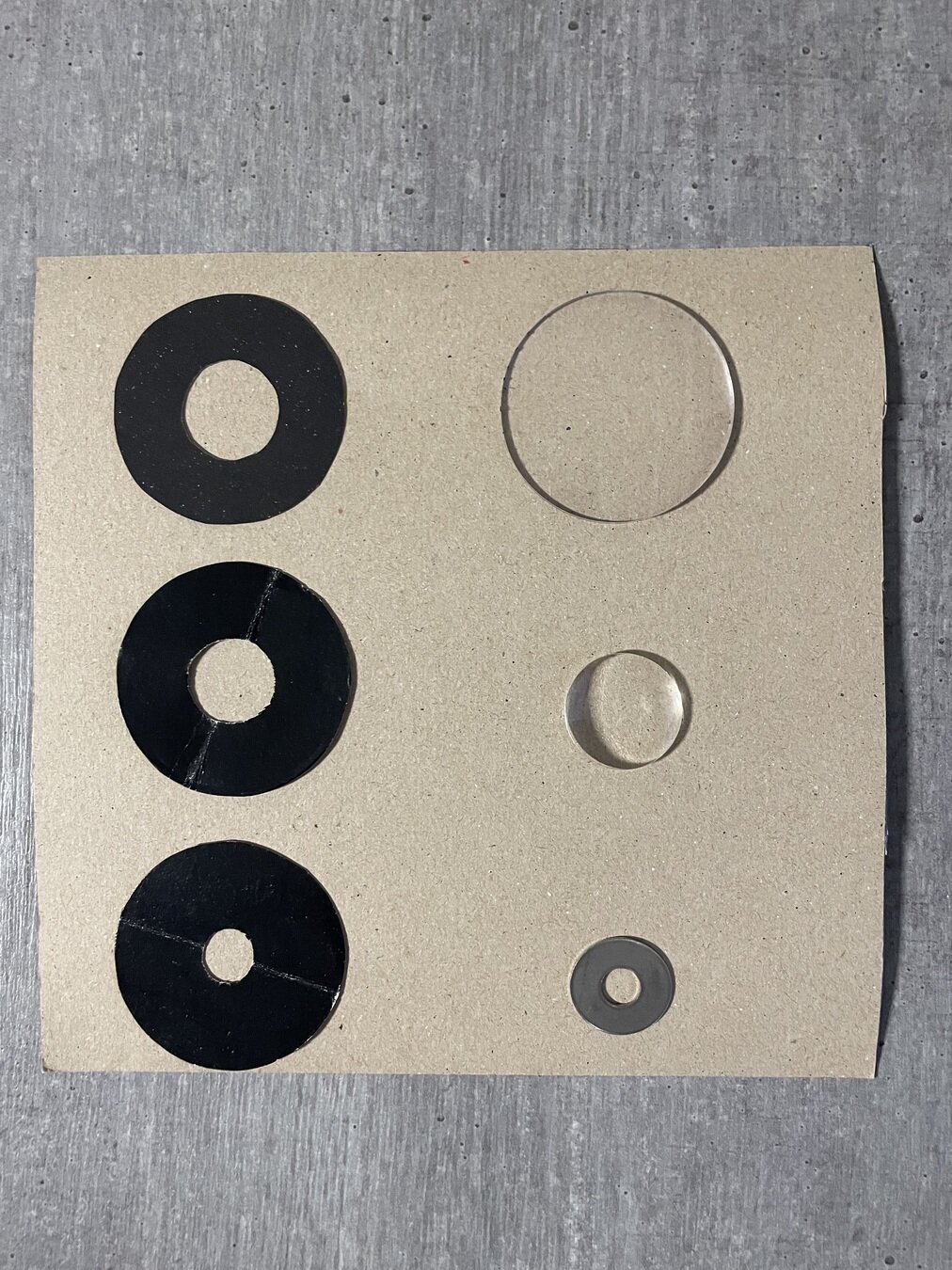

Diafragma de papel cartão.
Os diafragmas podem ser feitos com as arruelas ou com o compasso.
1 diafragma com diâmetro externo de 5,00 cm e diâmetro interno de 2,50 cm.
Os diafragmas são de papel cartão.
1 diafragma com diâmetro externo de 5,00 cm e diâmetro interno de 2,00 cm.
1 diafragma com diâmetro externo de 5,00 cm e diâmetro interno de 1,00 cm.
As aberturas podem ser cortadas com o estile (É a primeira parte mais difícil!)

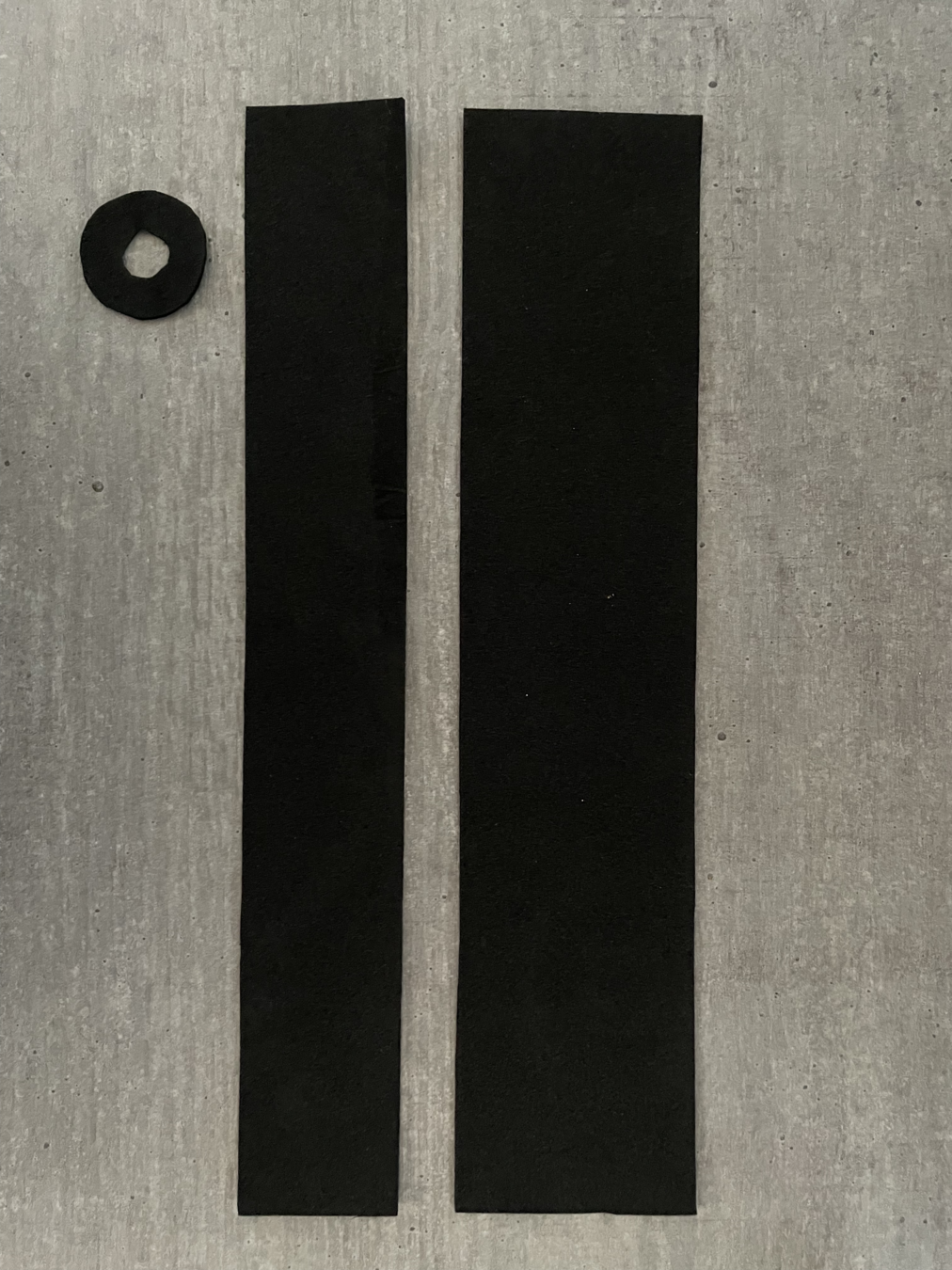

Peças
Tiras de EVA
1 tira com 27,5 cm de comprimento e largura de 6,00 cm.
1 tira com 26,5 cm de comprimento e largura de 4,00 cm.
As duas tiras também podem ter a mesma largura de 4,00 cm.
Montagem

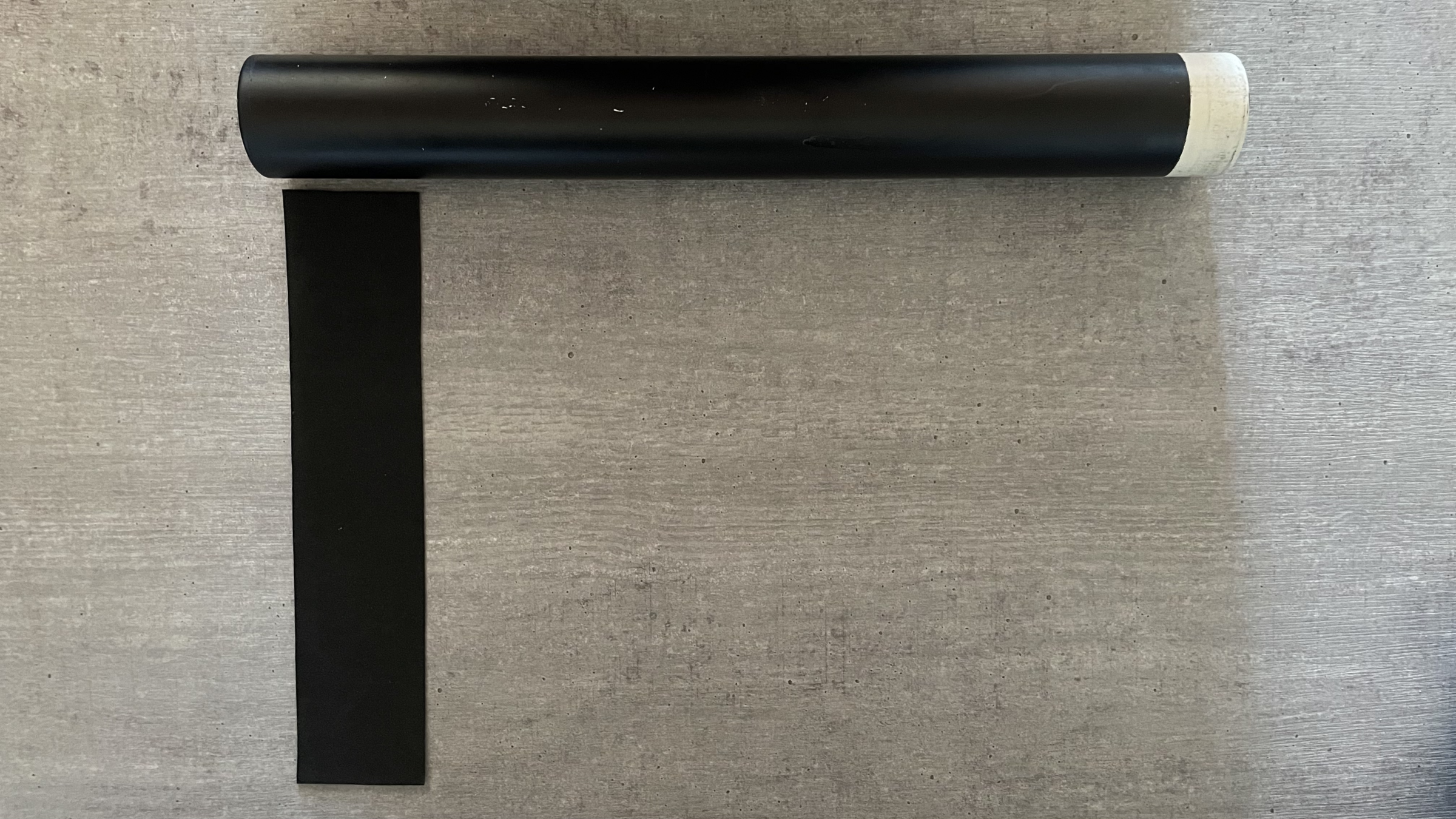

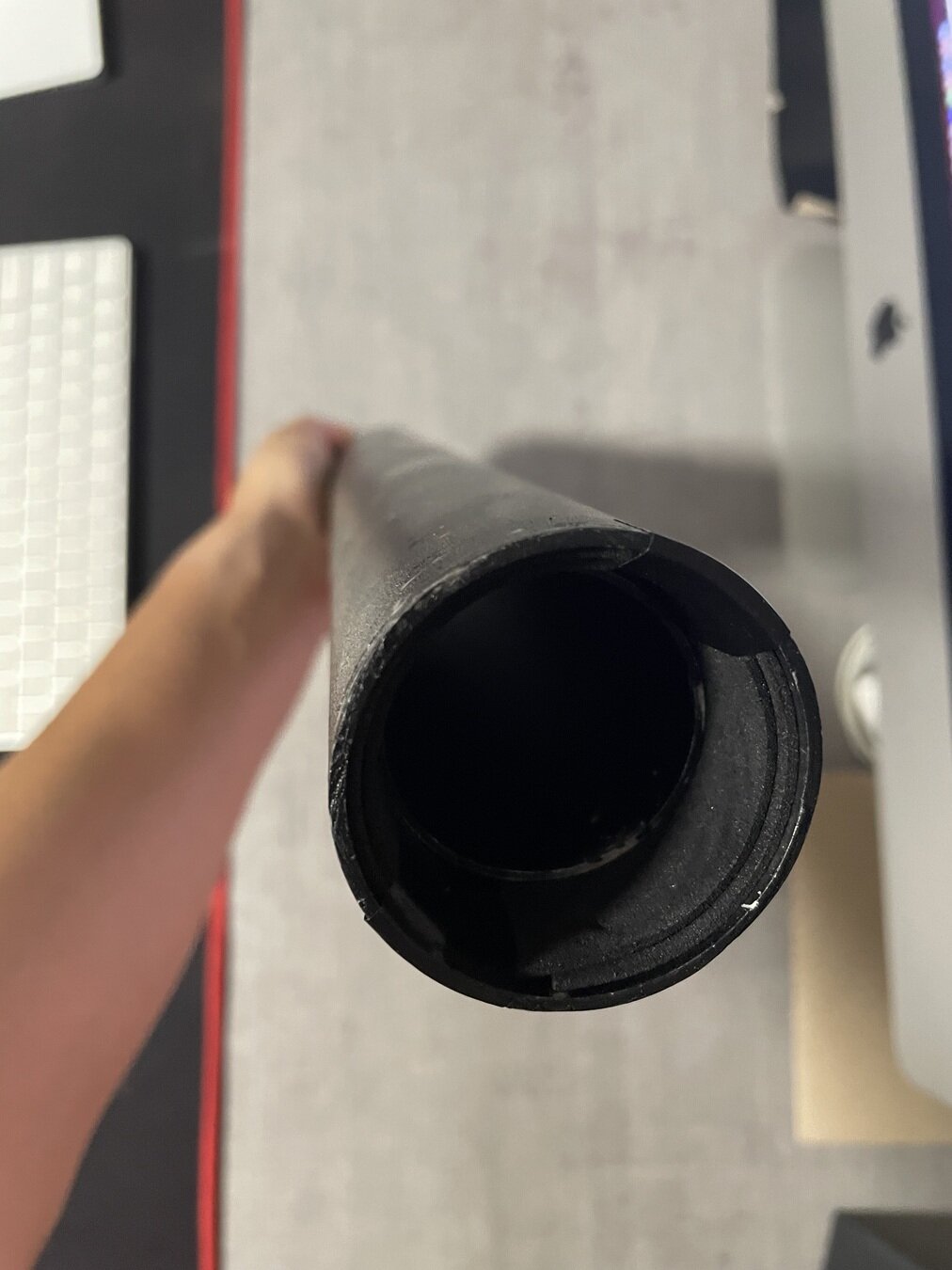

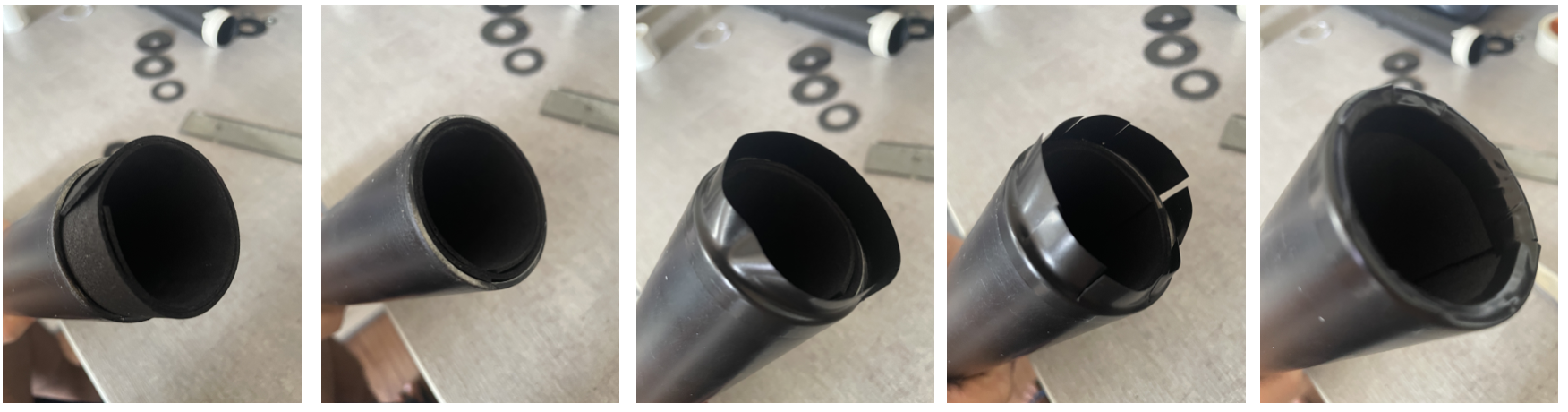

Parte 1. Montagem do tubo externo.
Enrole a tira de EVA com largura de 6 cm no diâmetro interno do tubo de PVC de 50 mm.
Você vai dar 2 voltas com a tira no diâmetro interno e na parte pintada.
Ajuste bem a tira ao enrolar e fixe com fita isolante ou fita crepe. É a segunda parte mais difícil.
Montagem

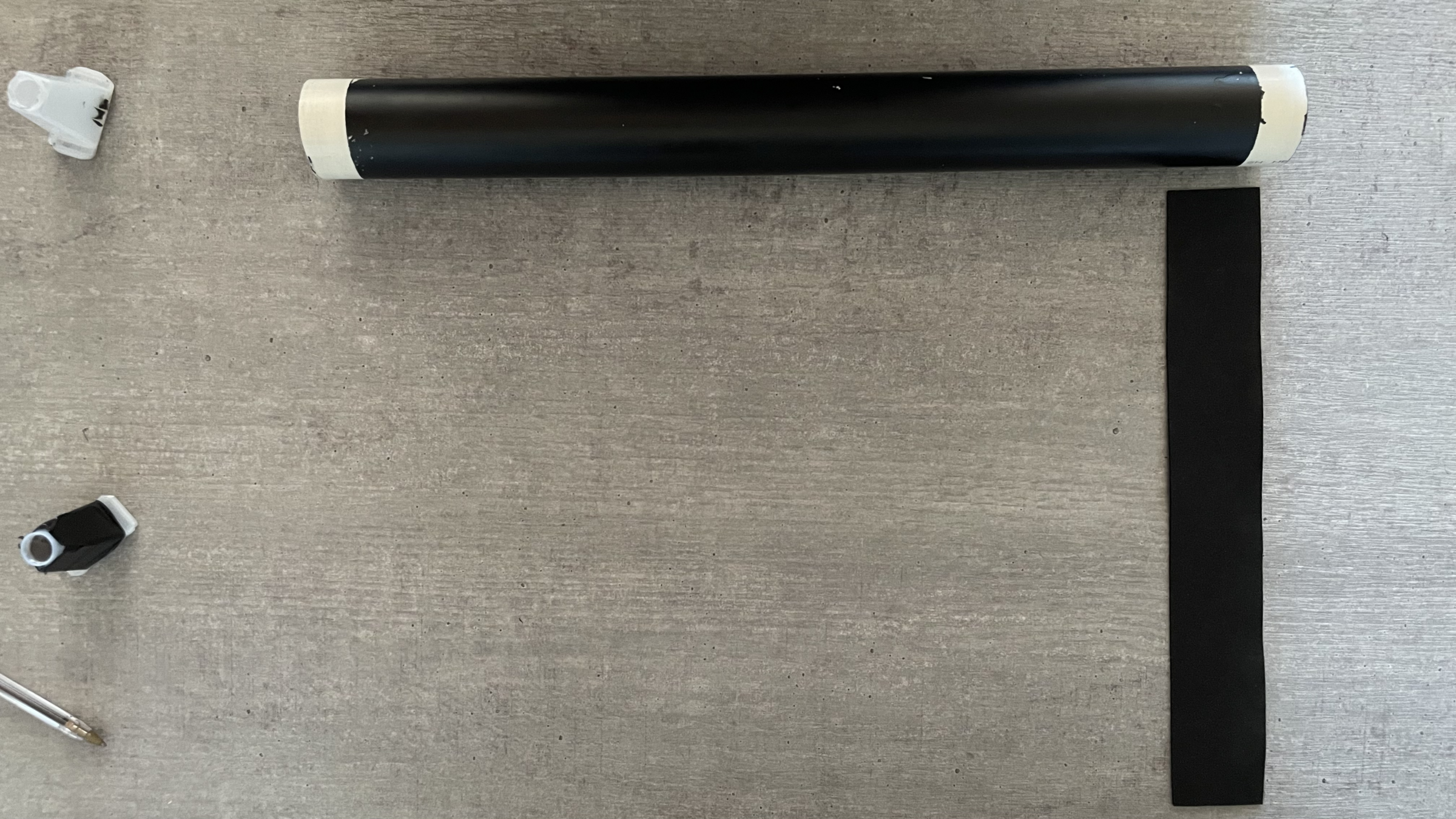

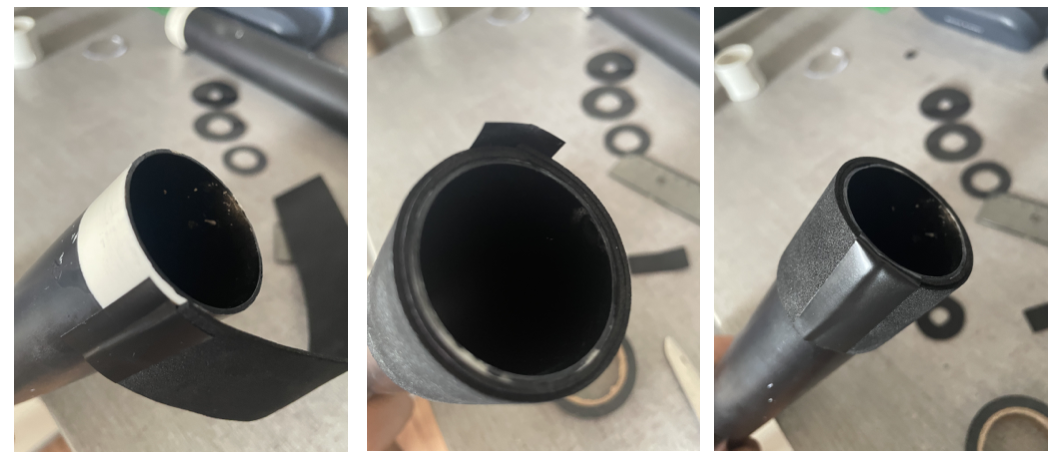

Parte 2. Montagem do tubo interno.
Enrole a tira de EVA com largura de 4 cm no diâmetro externo do tubo de PVC de 40 mm.
Você vai dar 2 voltas com a tira no diâmetro externo.
Enrole na extremidade que está pintada.
Ajuste bem a tira ao enrolar e fixe com fita isolante ou fita crepe.
Não é necessário fixar toda a extremidade, mas se você achar que não está bem ajustado talvez seja melhor fixar com a isolante.

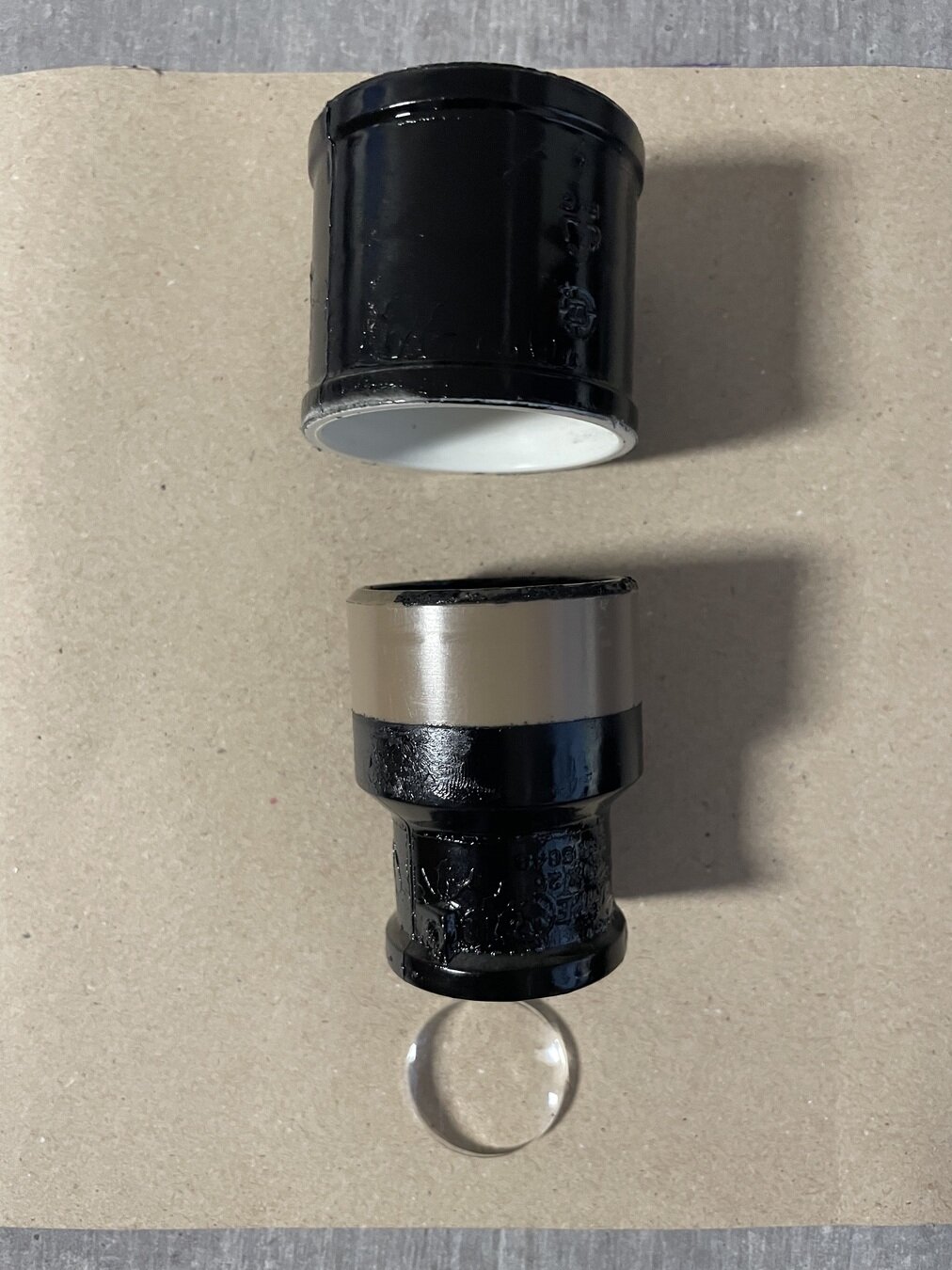

Montagem

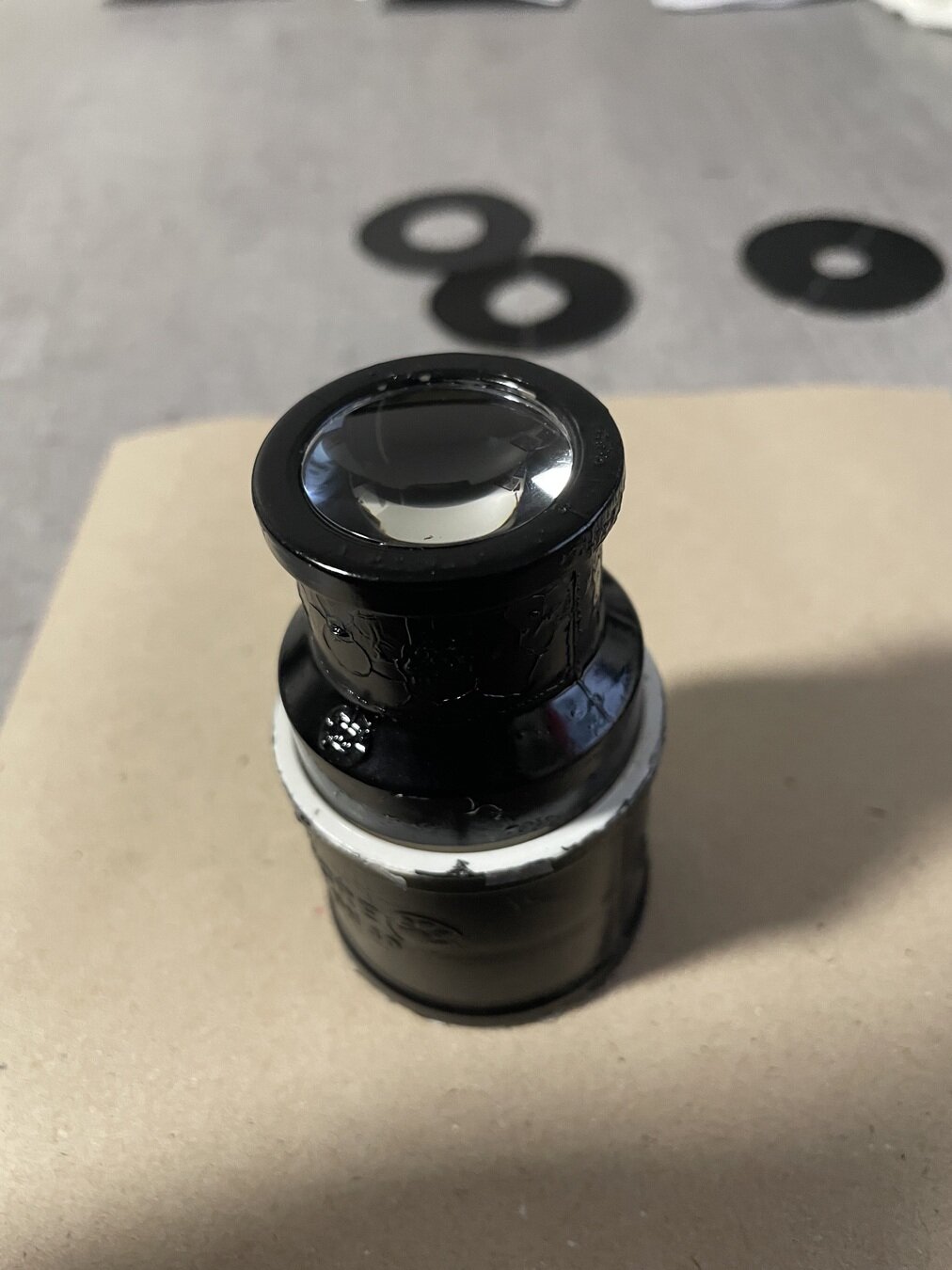

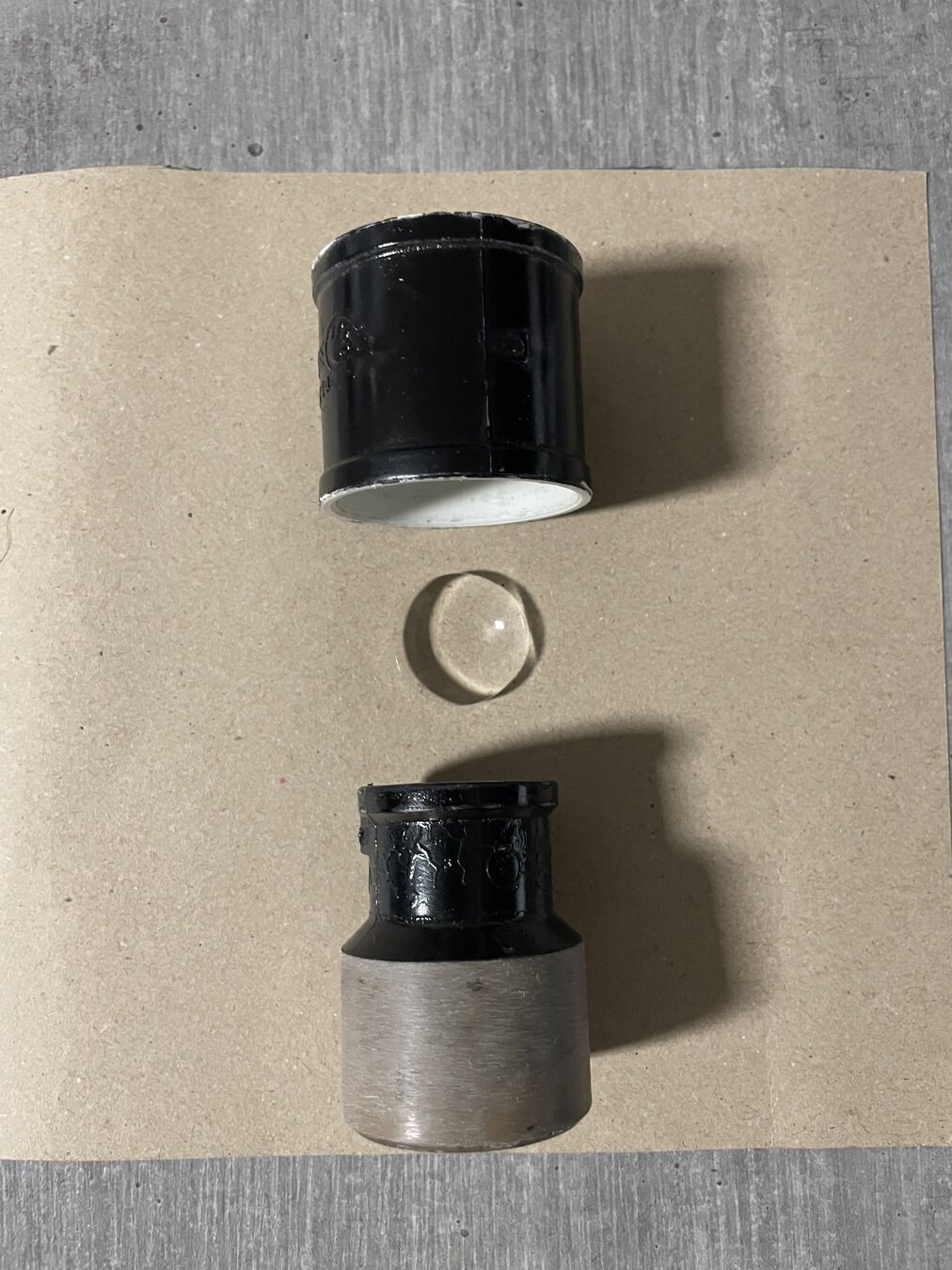

Parte 3.
Montagem da ocular:
Na ordem mostrada na figura:
Encaixe na luva, a parte pintada do redutor. Empurre um contra a outra até o encaixe perfeito. Mantenha as duas peças alinhadas.
Verifique o lado menos convexa da lente. Esse lado vai ficar próximo do seu olho.
Encaixe a lente ao redutor. Não empurre muito. A lente deve ficar bem rente à borda do redutor.
Mas cuidado para ela não se soltar.

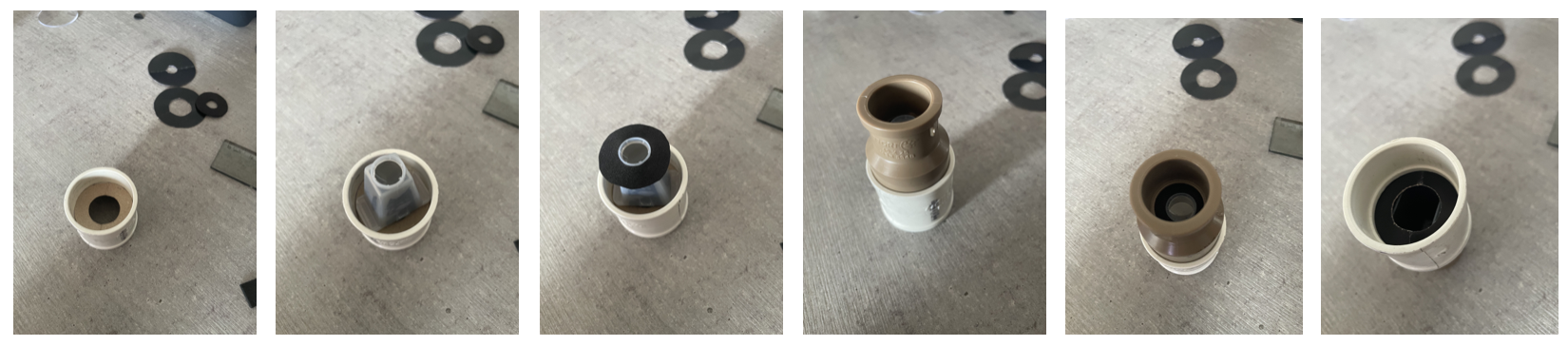

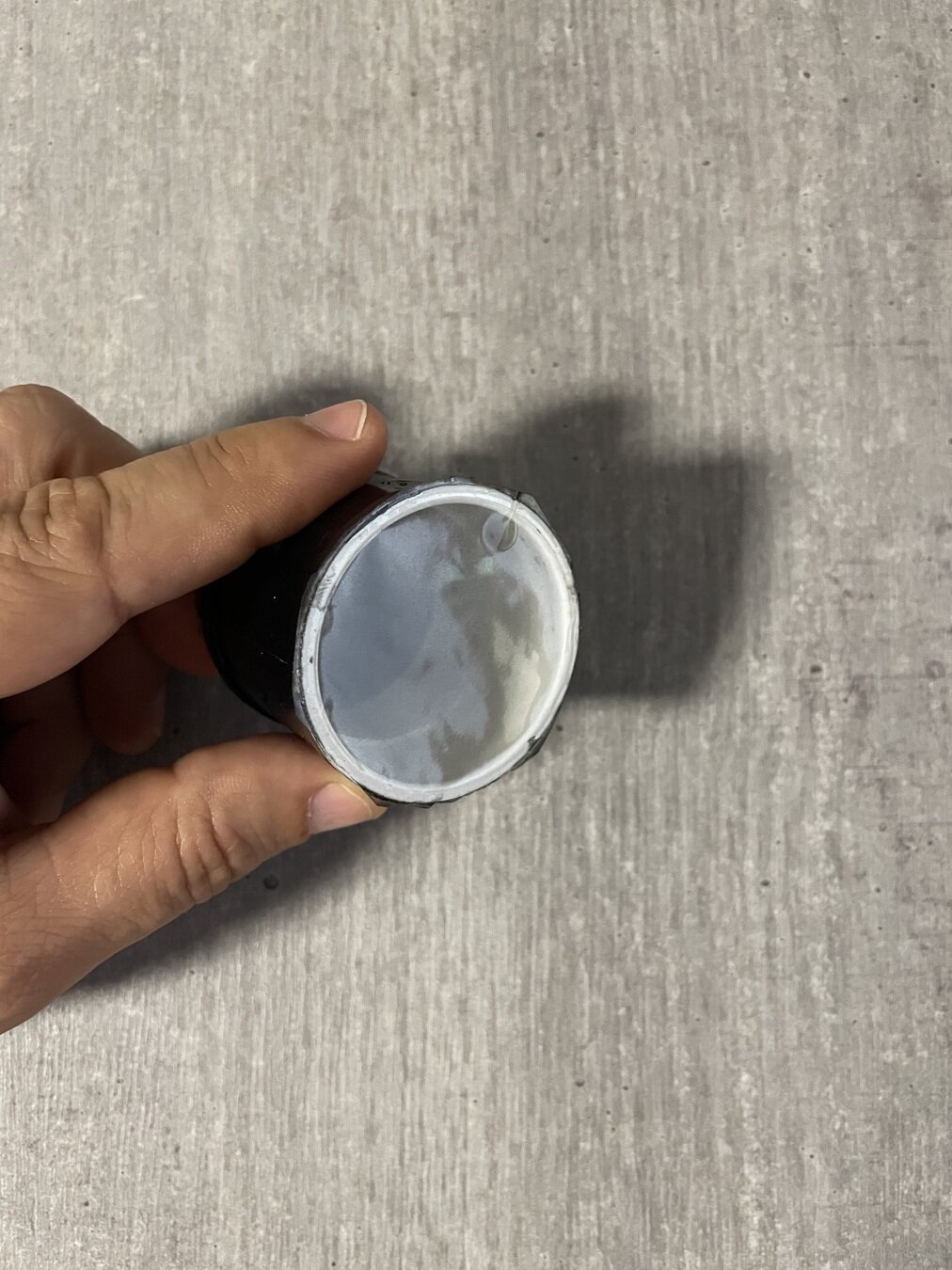

Montagem
Parte 4.

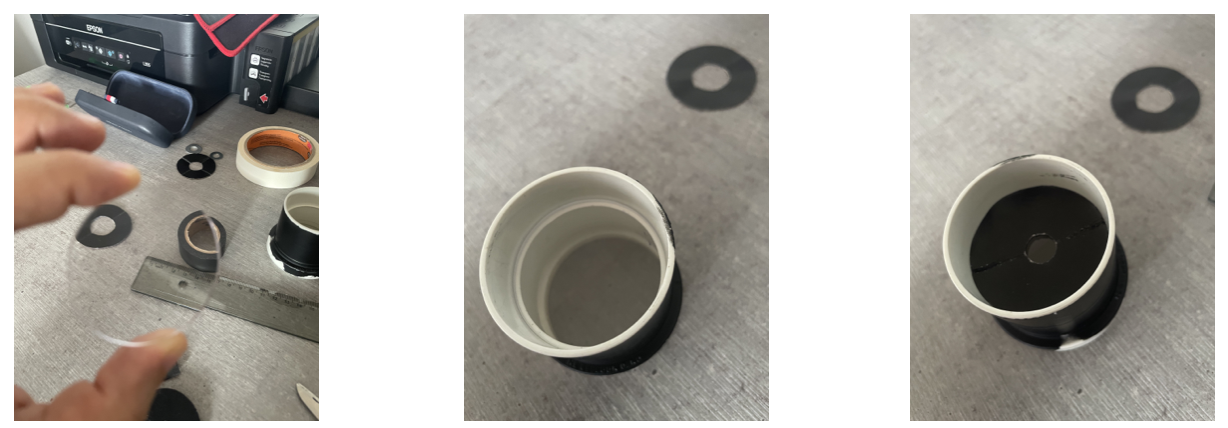

Montagem da objetiva:
Na ordem mostrada na figura:
Ajuste a lente de 50 mm no interior da luva de 50 mm. A parte côncava da lente deve ficar para fora (boca da luva).
Sobre a lente ajuste o diafragma de diâmetro 5,00 cm de menor diâmetro interno. Depois você poderá testar outros diâmetros internos. A parte preta do papel cartão fica voltado para cima.
Sempre segure qualquer tipo de lente pelas bordas para evitar sujá-las com a oleosidade das mãos.
Montagem

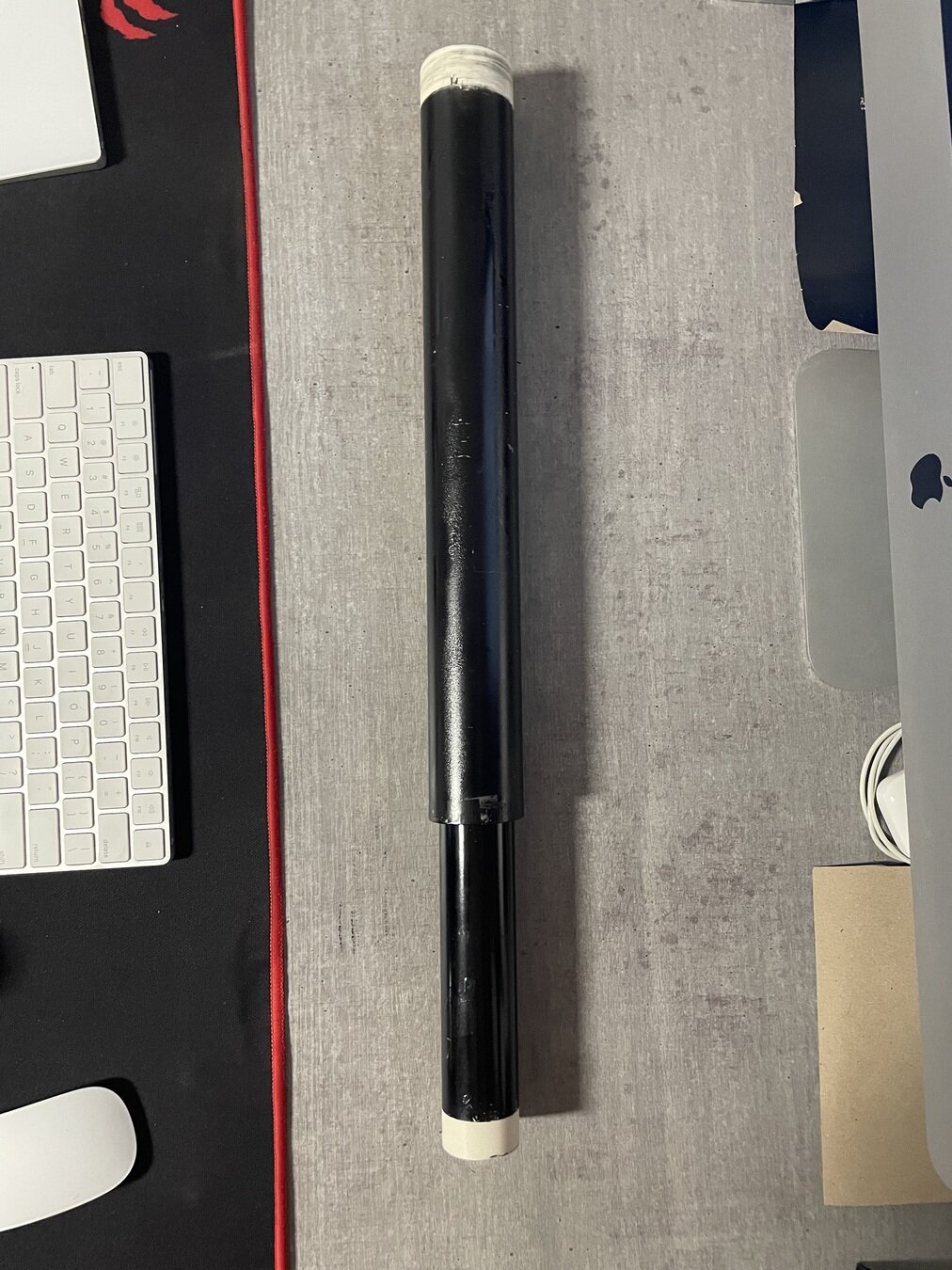

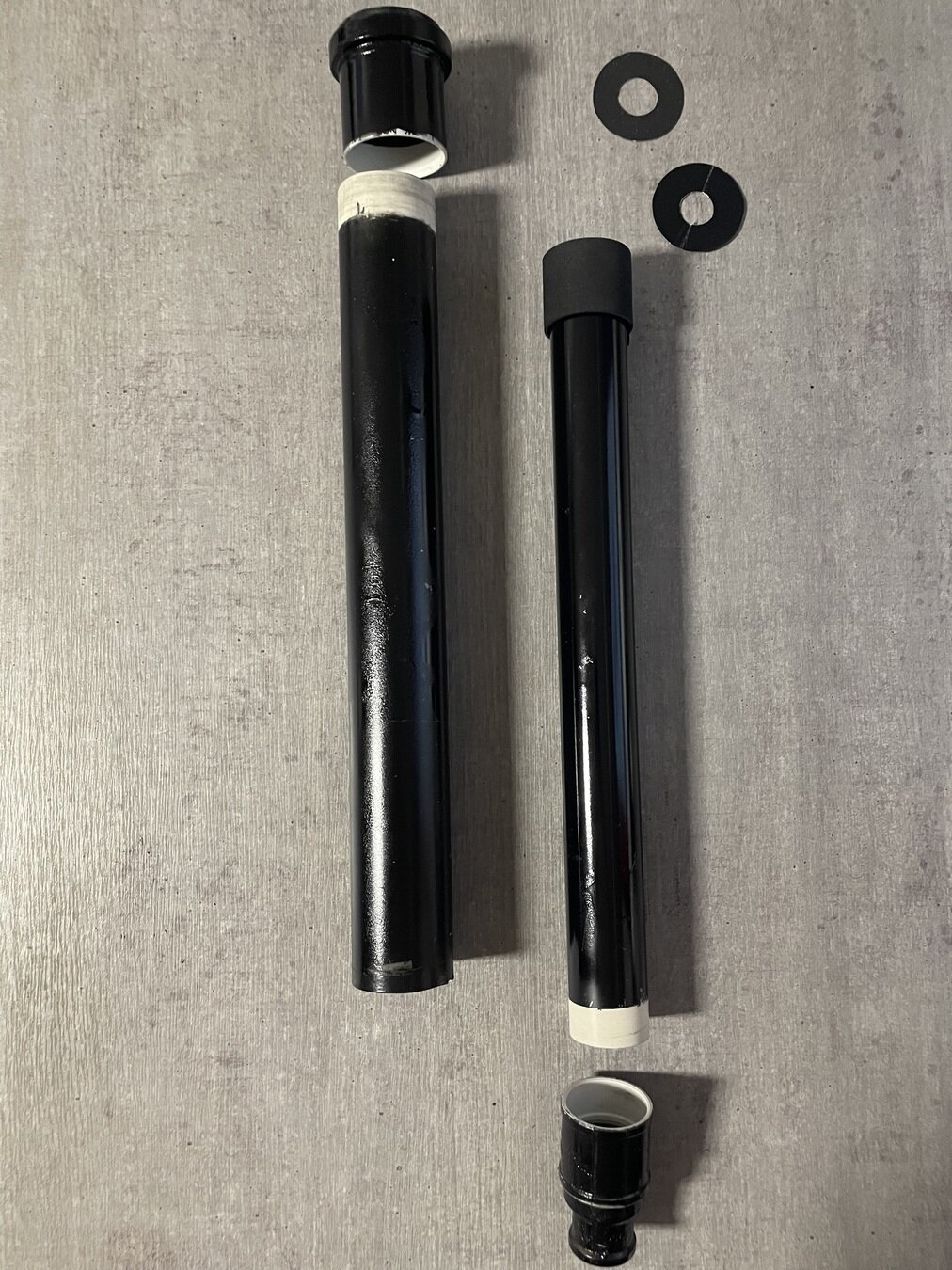

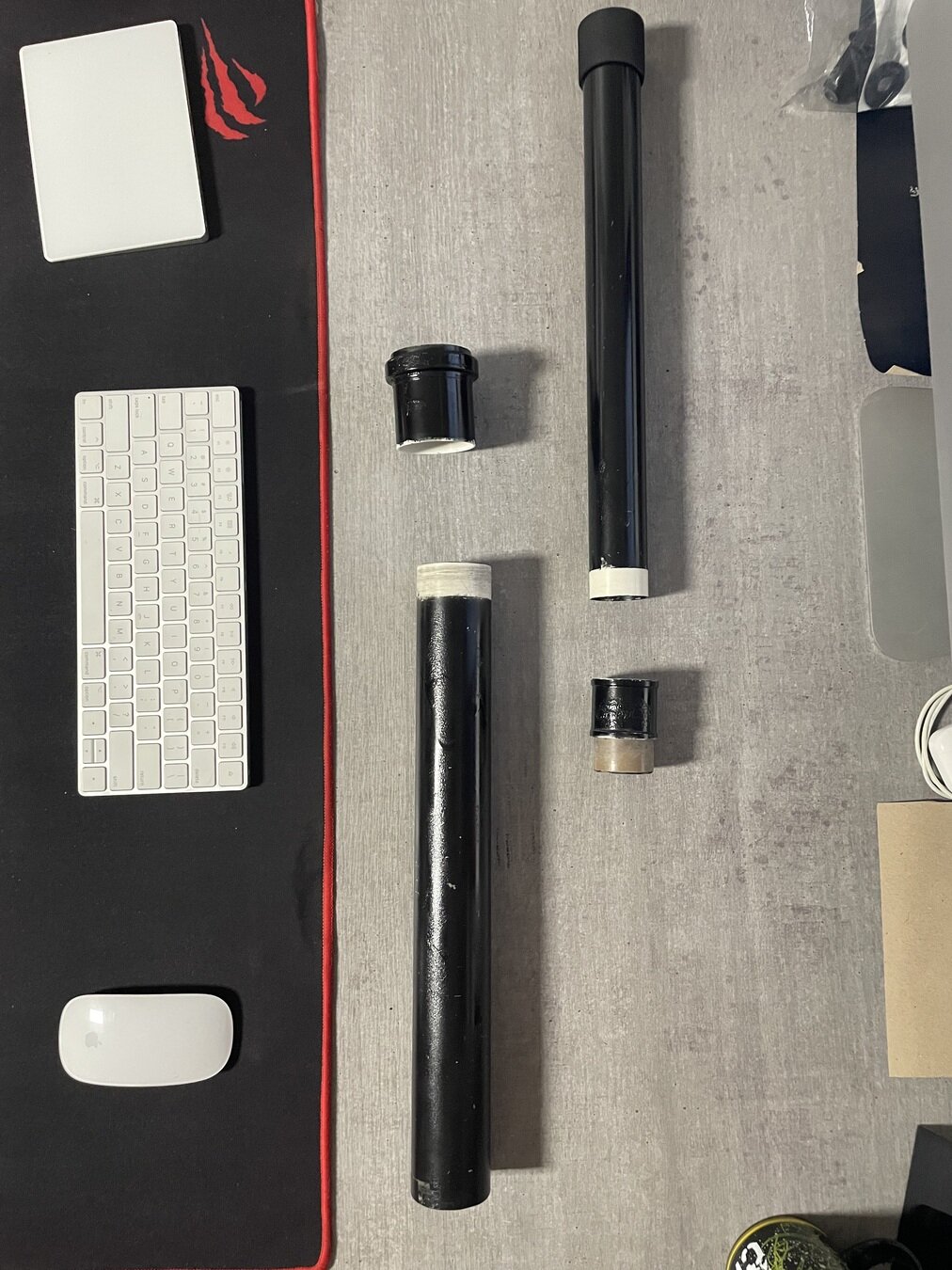

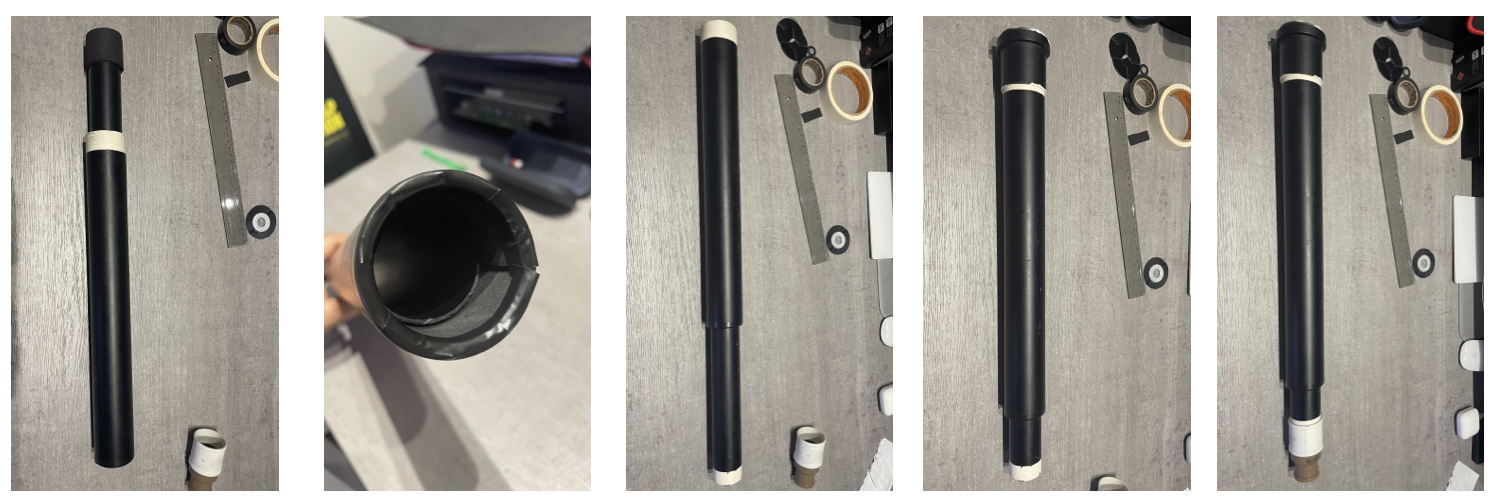

Parte 5.
Montagem da luneta:
Na ordem mostrada na figura:
Passe o tubo de 40 mm com a parte não pintada através do tubo de 50 mm pela parte não pintada. É a terceira parte difícil.
Com cuidado atravesse o tubo de 40 mm até que sua extremidade não pintada passe pela extremidade pintada do tubo de 50 mm. Atenção para não soltar a tira de EVA. Finalmente, fixe a objetiva no tubo de 50 mm e a ocular no tubo de 40 mm.

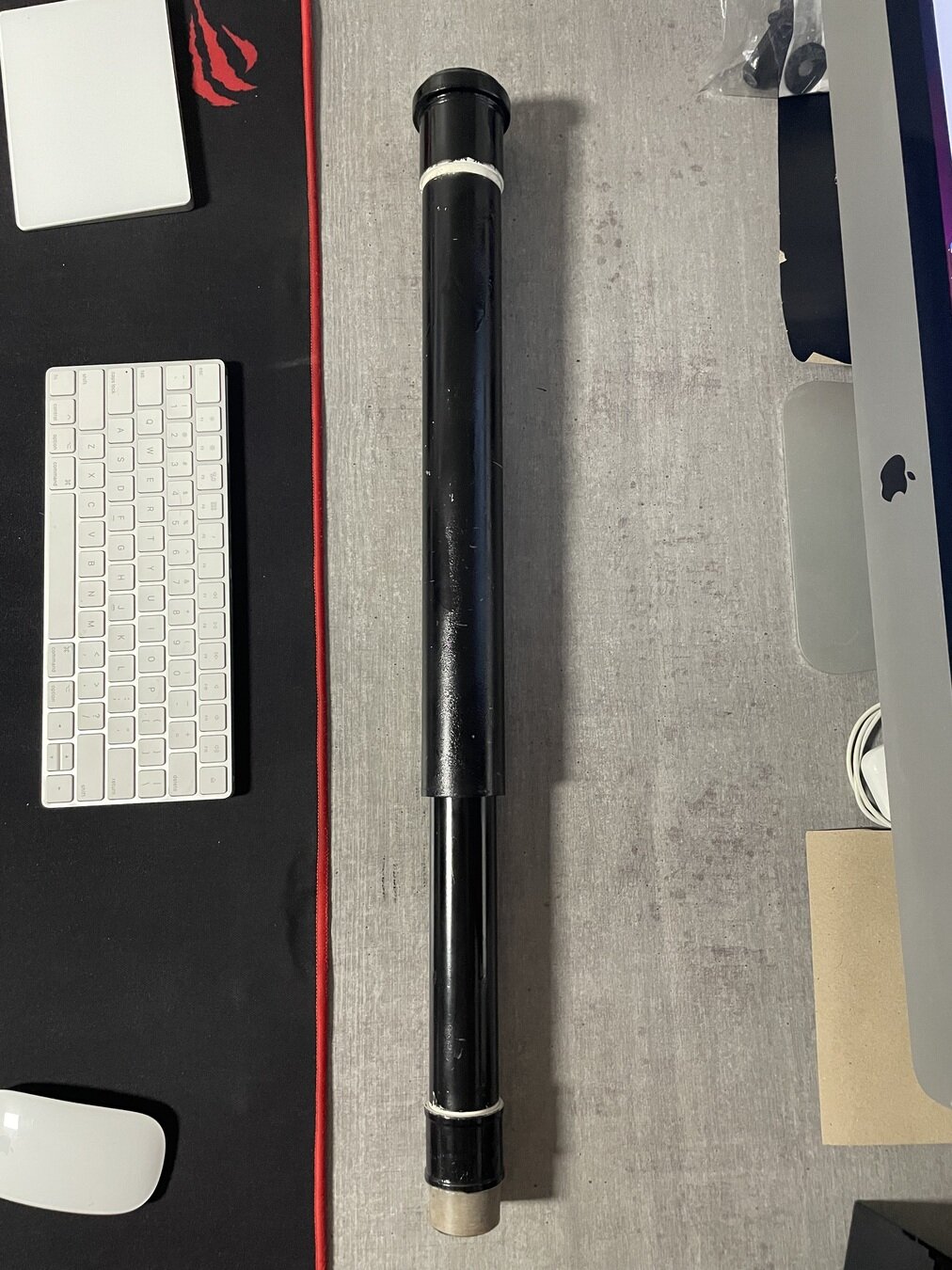

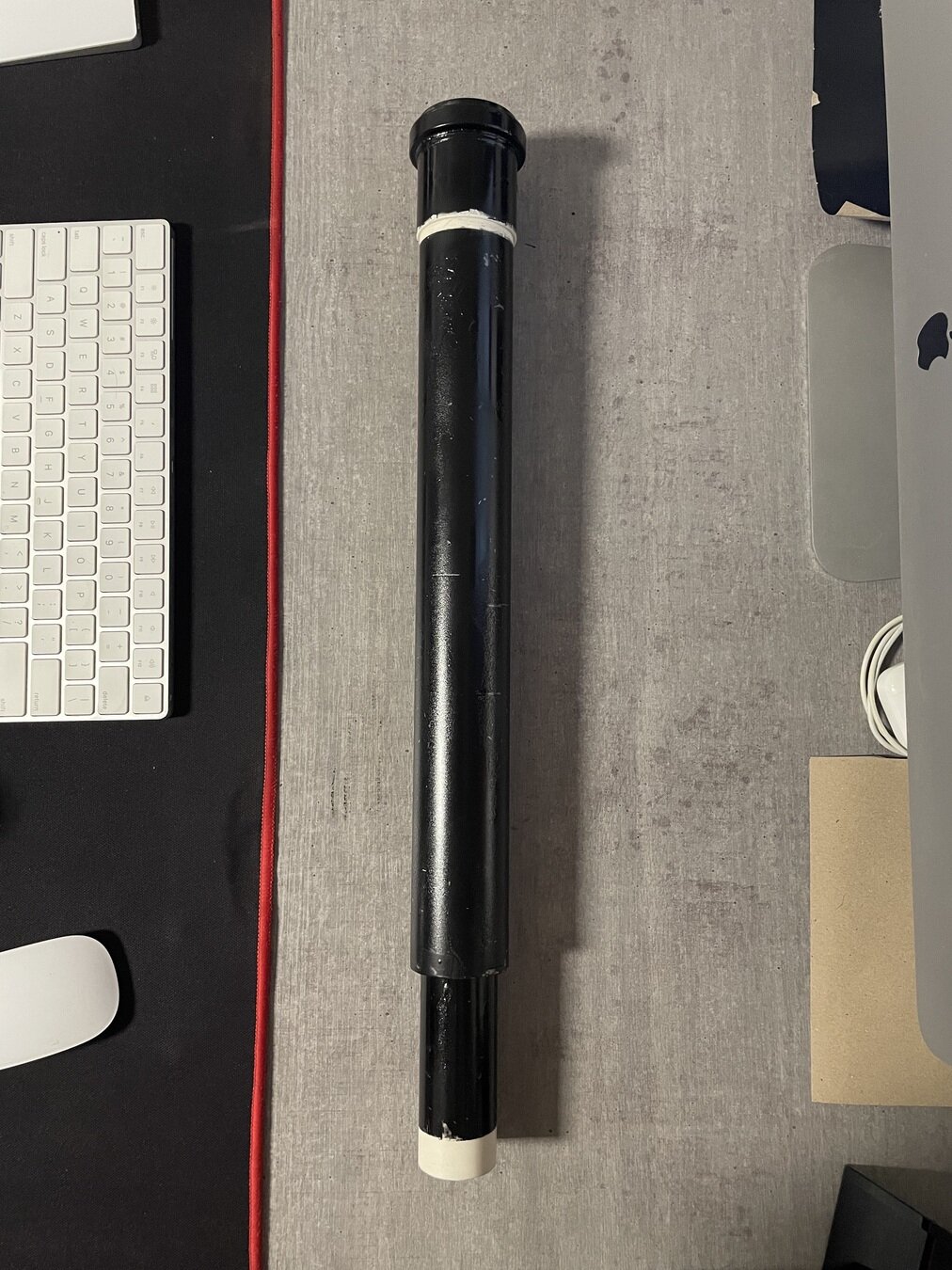

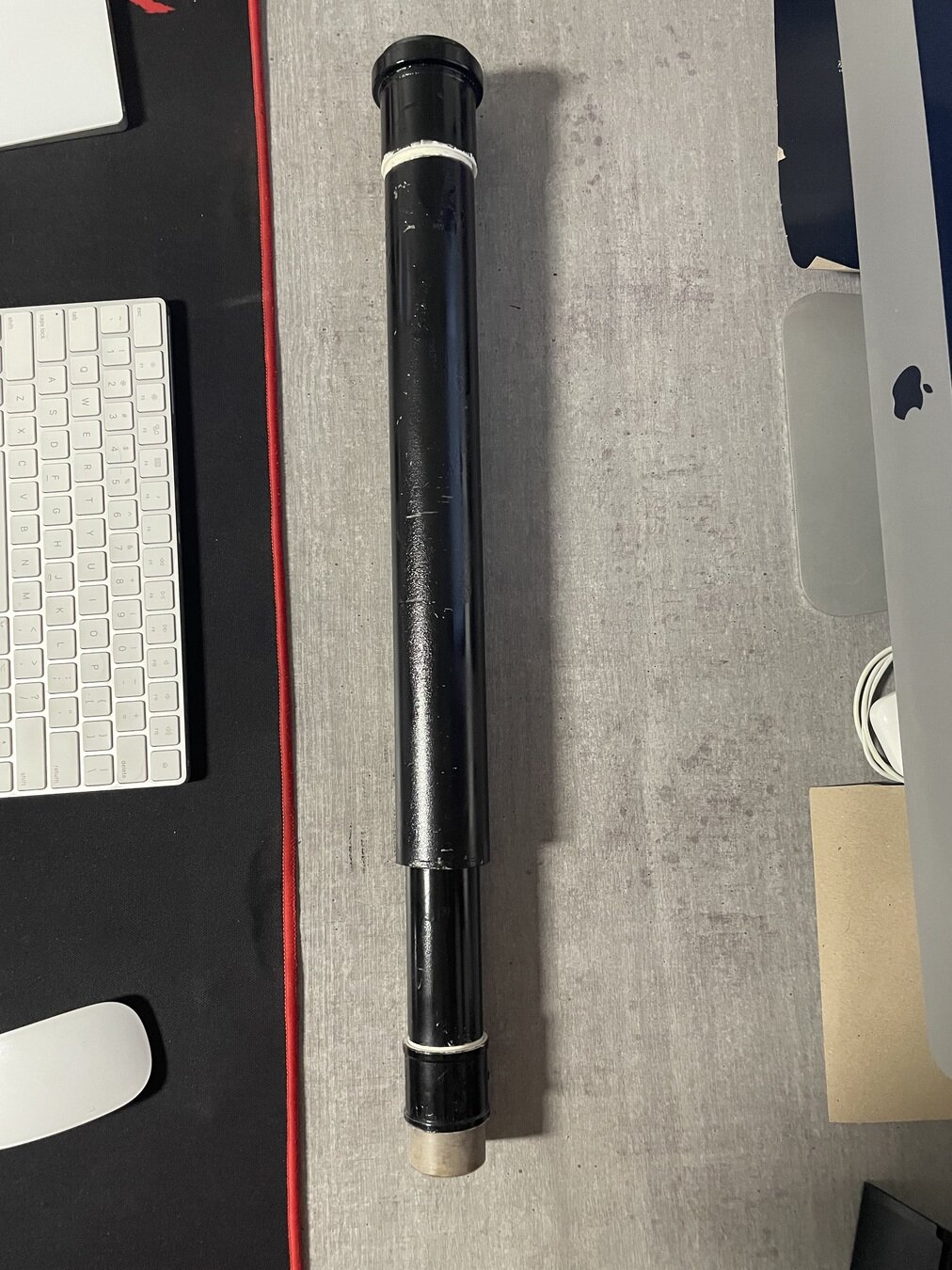

OK, A LUNETA
Faça como Galileu
Olhe para as estrelas, olhe para as luas...
ATENÇÃO!!! NÃO OLHE PARA O SOL!!!
Você pode queimar suas retinas.

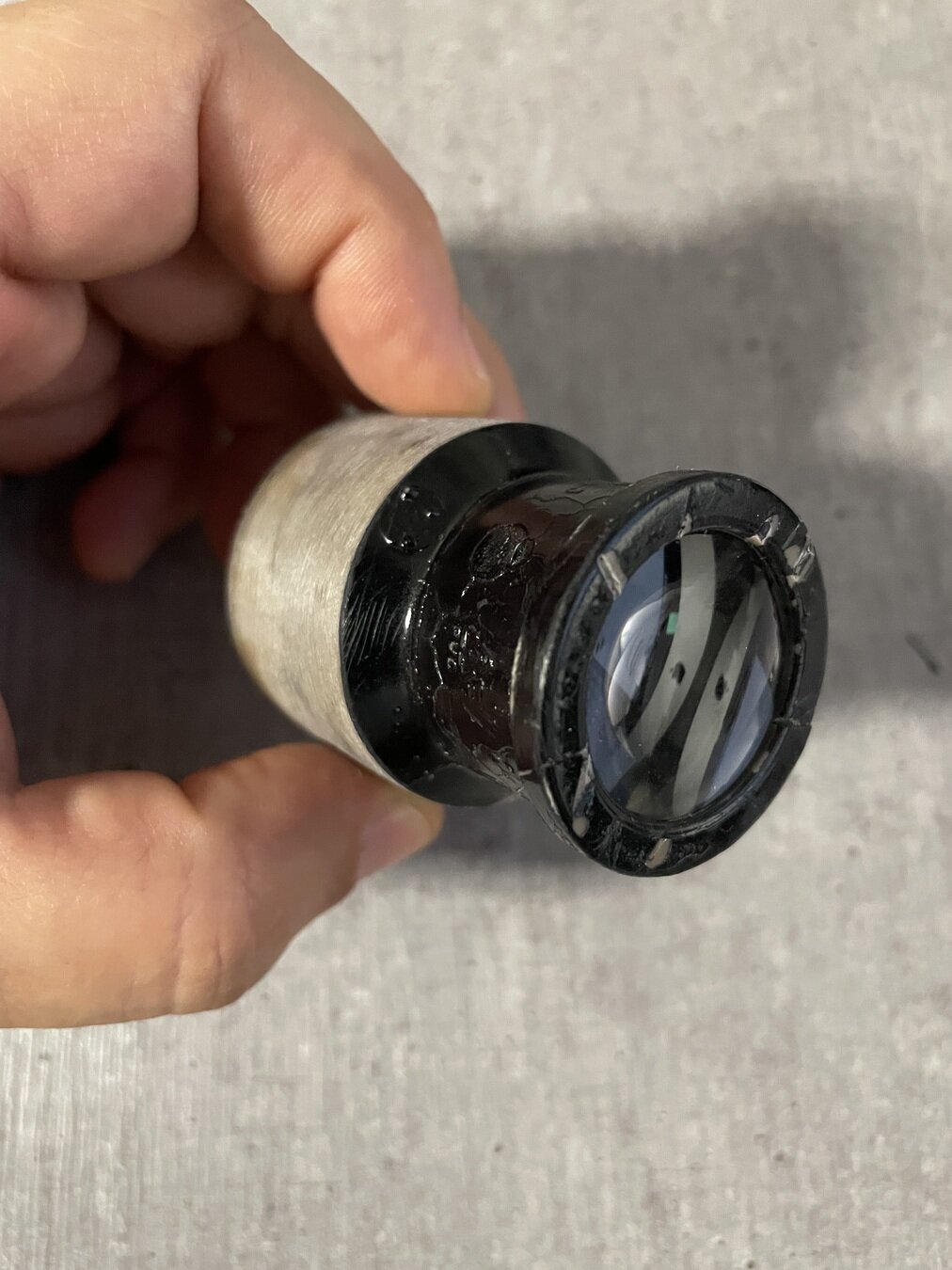

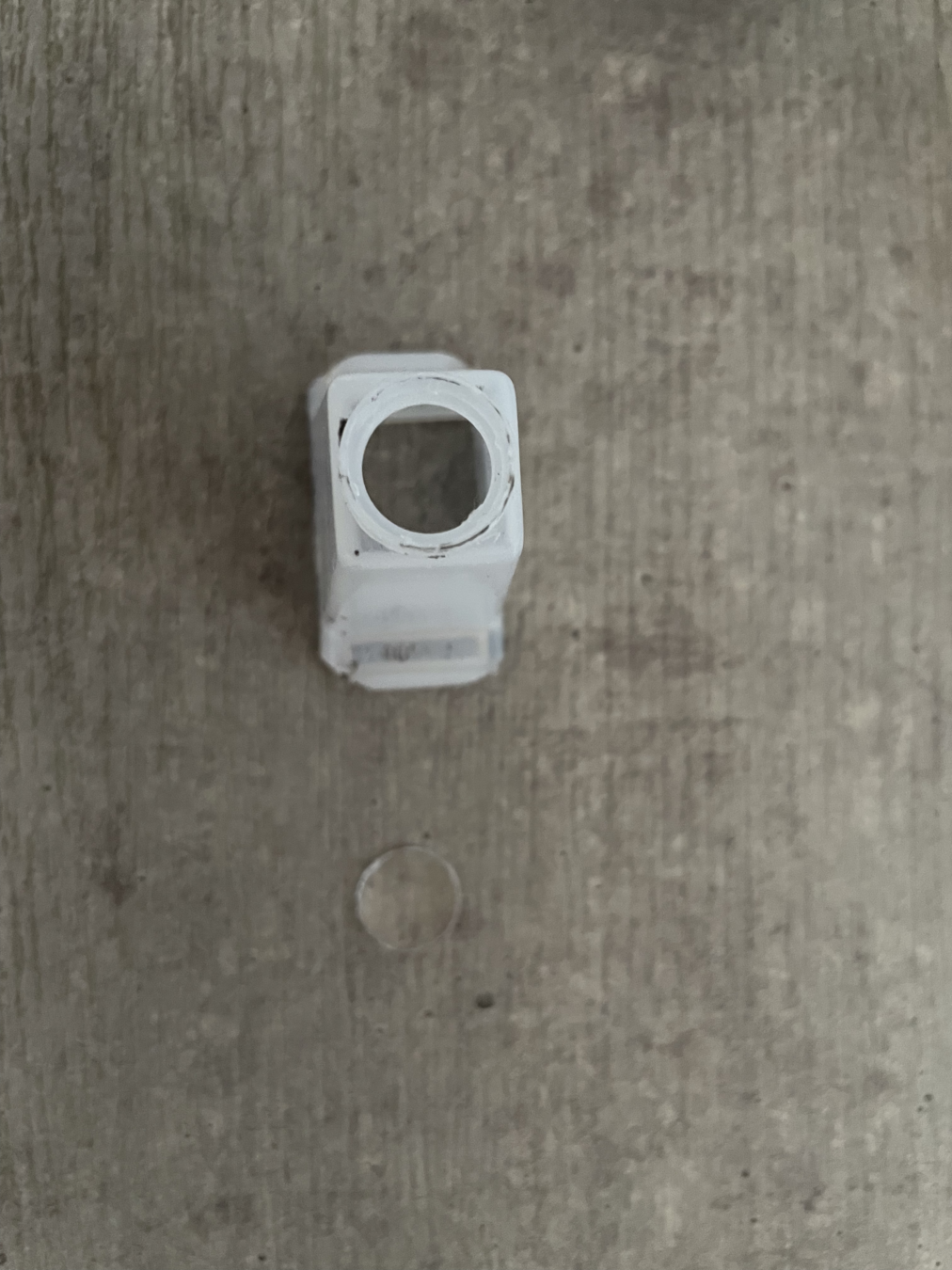

Peças

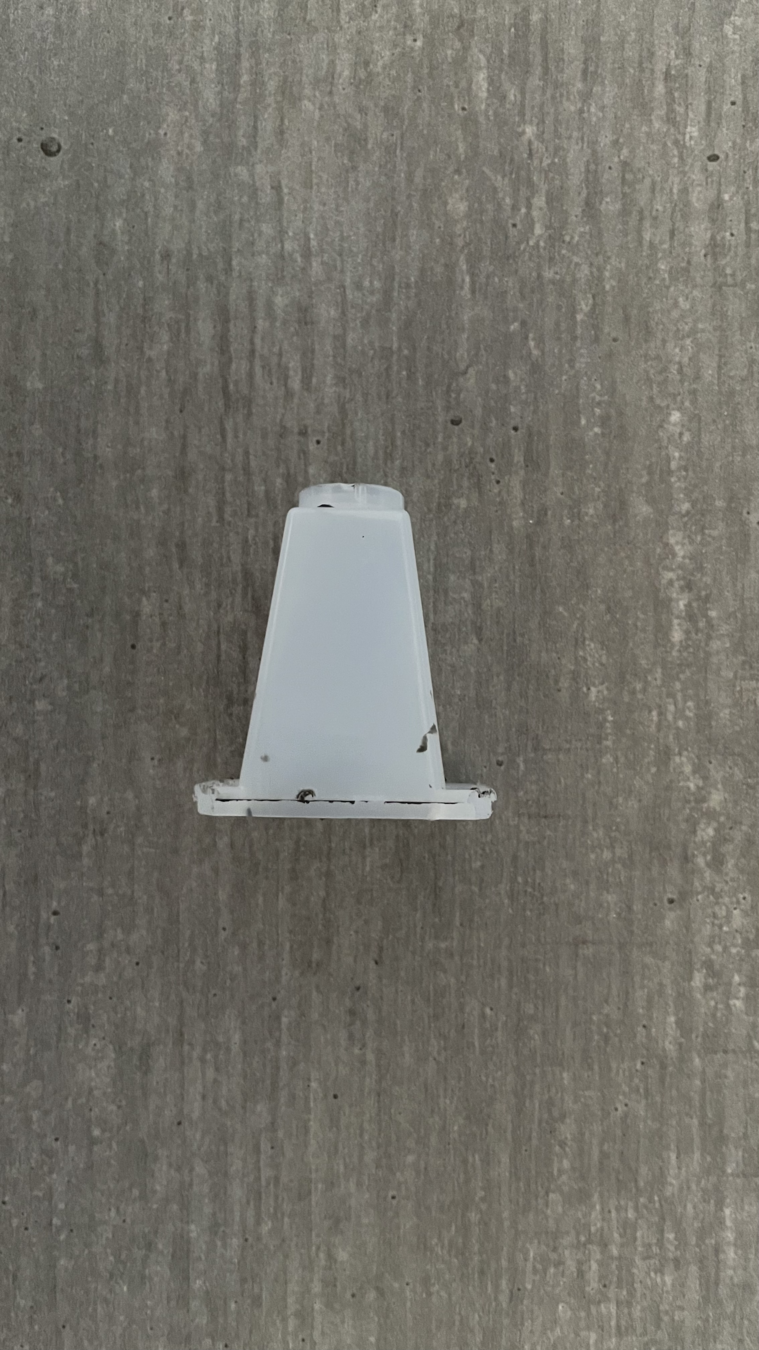

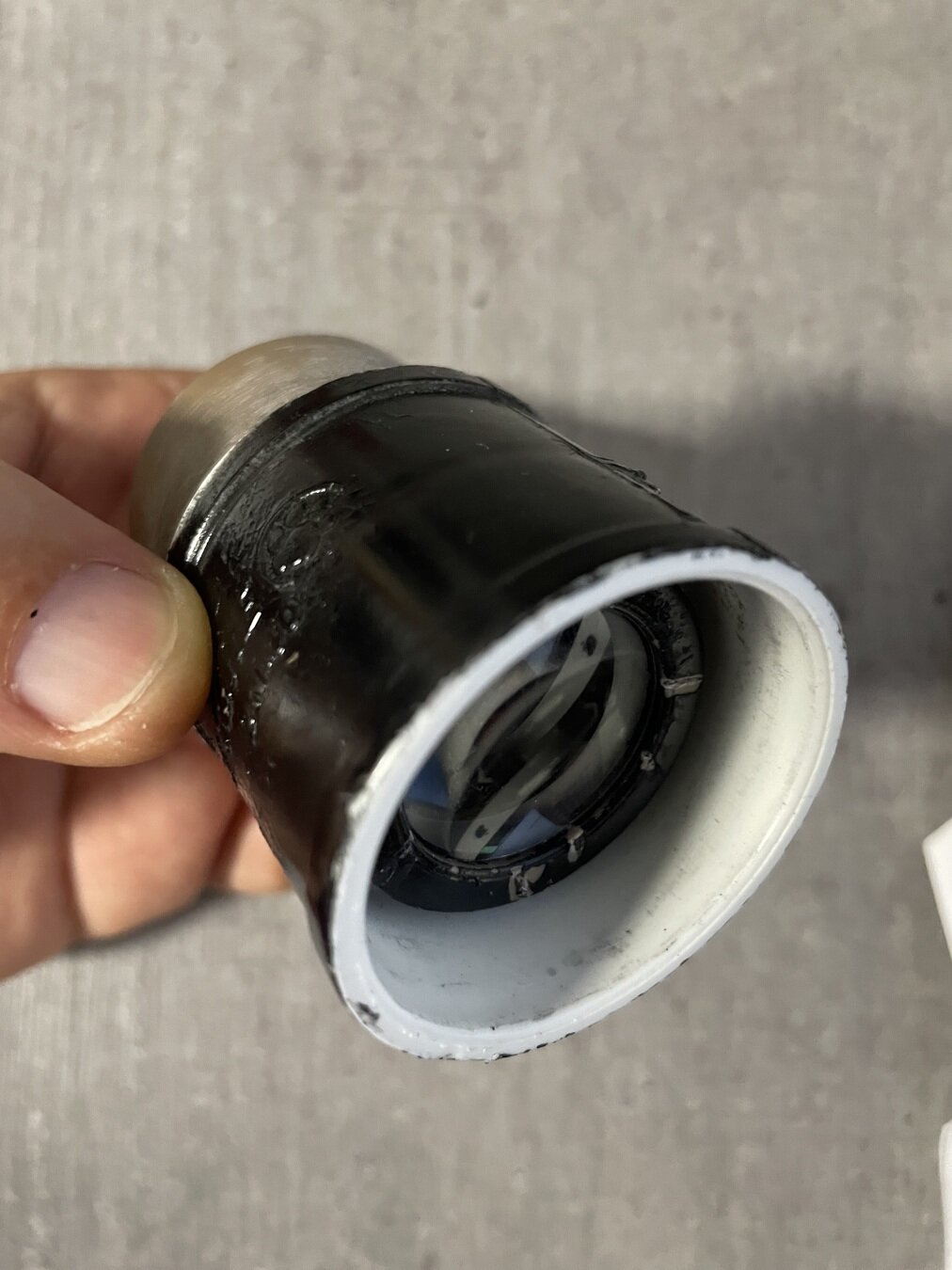

Um monóculo (ocular)
Diâmetro: 11 mm
Dioptria (grau):
Distância focal:
É recomendado que o monóculo seja pintado de preto na parte interna e externa. Mas antes remova a ocular.

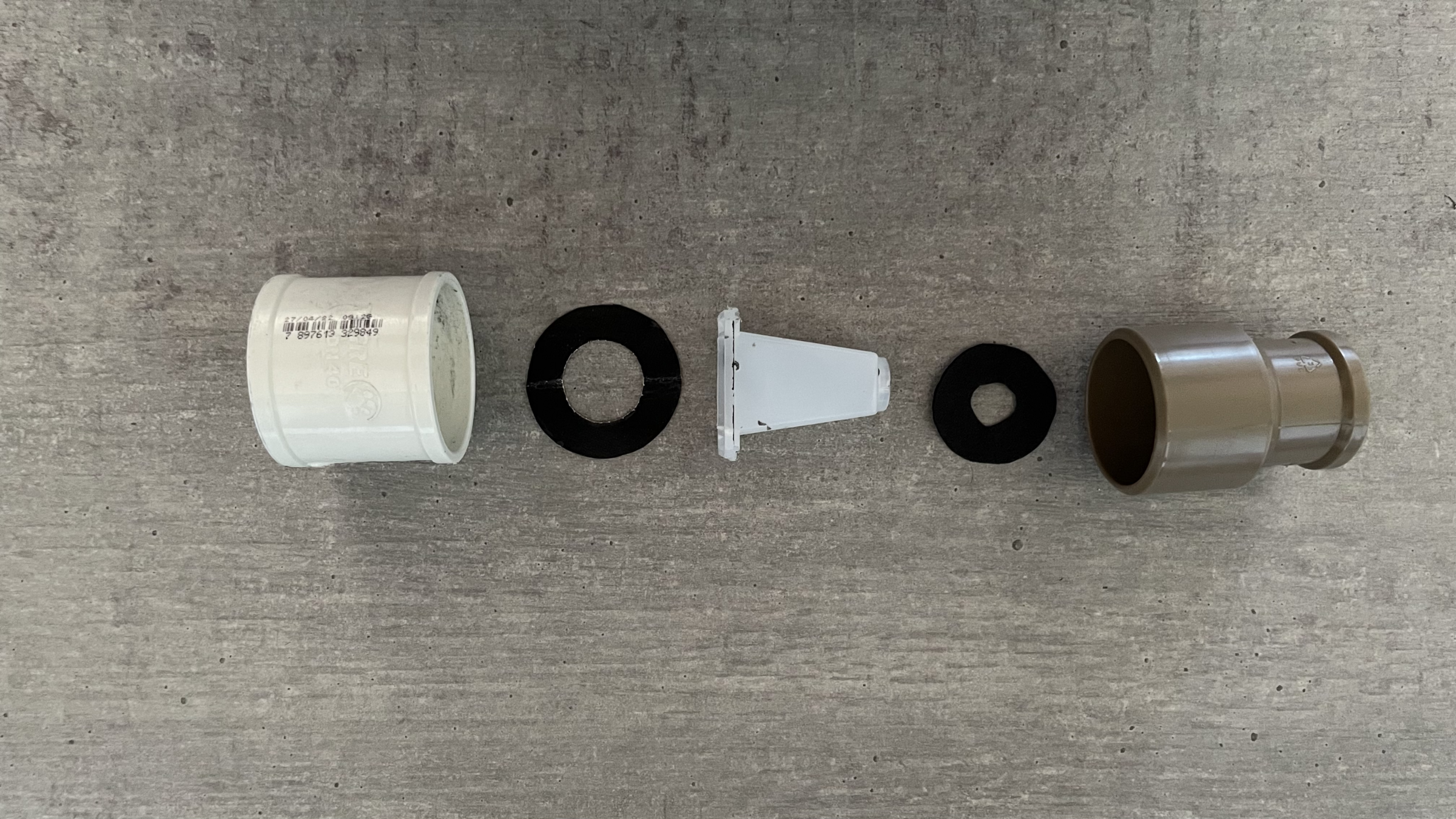

Montagem
Parte 3.
Montagem da ocular:
Na ordem mostrada na figura:
Ajuste o diafragma de papel cartão (ou EVA) de 4,00 cm de diâmetro externo com a parte preta para baixo dentro da luva de 40 mm. Ajuste o monóculo dentro da luva e sobre o papel cartão (ou EVA). Prenda o diafragma de EVA entorno da lente do monóculo. Ajuste o redutor 40x25 sobre o monóculo e encaixe tudo muito bem.
Peças
Um redutor
Diâmetro: 40 mm x 25 mm
Deve ser pintado internamente e externamente com tinta preta fosca OU revestido com adesivo contact.
A parte interna pode ser pintada de preta, mas a região externa de encaixe não deve ser pintada.
Sem fita crepe
Com fita crepe
Montagem
Parte 3.
Montagem da ocular:
Na ordem mostrada na figura:
Encaixe a parte não pintada do redutor na luva. Empurre uma contra a outra até o encaixe perfeito.
Verifique o lado menos convexa da lente. Esse lado vai ficar próximo do seu olho.
Encaixe a lente ao redutor. Não empurre muito. A lente deve ficar bem rente à borda do redutor.
Mas cuidado para ela não se soltar.
Montagem
Parte 5.
Montagem da luneta:
Na ordem mostrada na figura:
Passe o tubo de 40 mm com a parte não pintada através do tubo de 50 mm pela parte não pintada. É a terceira parte difícil.
Com cuidado atravesse o tubo de 40 mm até que sua extremidade não pintada passe pela extremidade pintada do tubo de 50 mm. Atenção para não soltar a tira de EVA. Finalmente, fixe a objetiva no tubo de 50 mm e a ocular no tubo de 40 mm.
