FICHAS TECNICAS

JUAN SEBASTIAN QUIROGA ROBERTO

COD: 405162215

* CIMENTACION SUPERFICIAL

* LOSA CONTRAPISO

* MAMPOSTERIA: CONFINADA Y ESTRUCTURAL

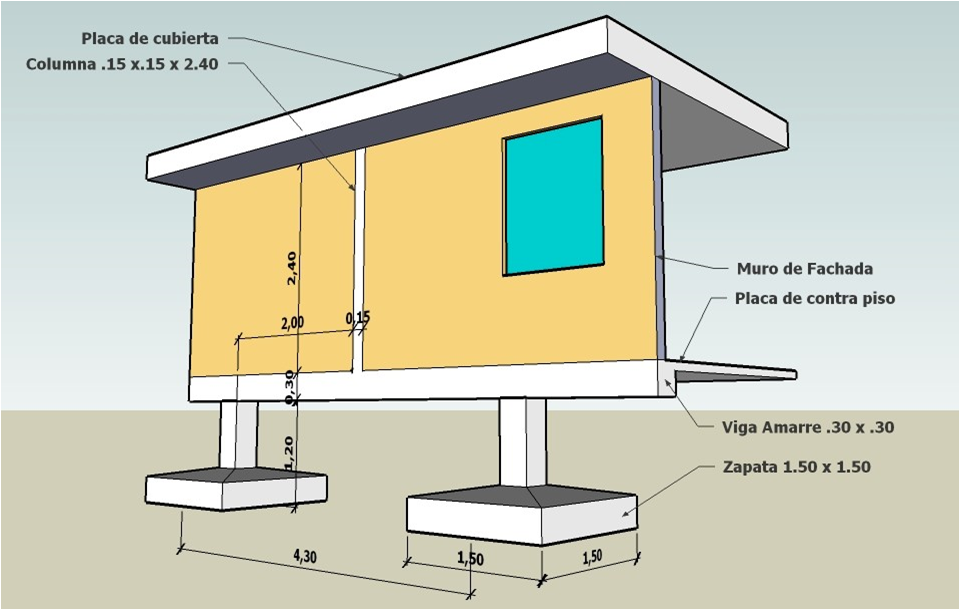

CIMENTACION SUPERFICIAL

Se denomina cimentación al conjunto de elementos estructurales de una edificación cuya misión es transmitir sus cargas o elementos apoyados en ella al suelo, distribuyéndolas de forma que no superen su presión admisible ni produzcan cargas zonales. Debido a que la resistencia del suelo es, generalmente, menor que la de los pilares o muros que soporta, el área de contacto entre el suelo y la cimentación debe ser proporcionalmente más grande que los elementos soportados, excepto en suelos rocosos muy coherentes.

La cimentación es importante porque es el grupo de elementos que soportan a la superestructura. La estabilidad de una edificación depende en gran medida del tipo de terreno sobre el que se asienta.

Siempre que sea posible, se preferirá que los cimientos estén solicitados por cargas centradas, ya que las excéntricas pueden provocar empujes diferenciales.

Se buscará siempre que el terreno de apoyo sea resistente y, si eso no fuese posible, habrá que buscar soluciones alternativas.

En muchos casos, los cimientos no solo transmiten compresiones, sino que, mediante esfuerzos de rozamiento y adherencia, llegan a soportar cargas horizontales y de tracción, anclando el edificio al terreno, si fuese necesario. Además de sus funciones principales los cimientos han de cumplir otros propósitos:

• Ser suficientemente resistentes para no romper por cortante.
• Soportar los esfuerzos de flexión que produce el terreno, para lo cual en general se dispondrán armaduras en su cara inferior, que absorberán las tracciones.
• Acomodarse a posibles movimientos del terreno.
• Soportar las agresiones del terreno y del agua y su presión, si la hay.

LOSA CONTRAPISO

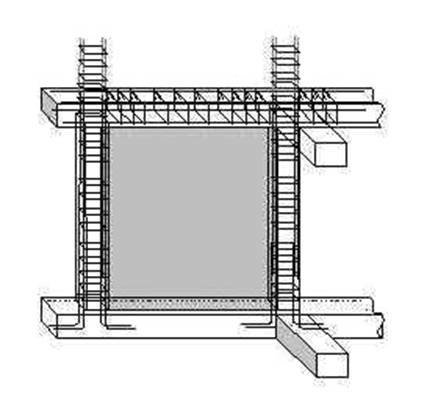

MAMPOSTERIA CONFINADA

Está conformada por muros construidos con ladrillos pegados con mortero confinados por columnas y vigas en concreto fundidas en sitio. Es un sistema sobre el cual existe amplia experiencia constructiva en Colombia y cuenta con un buen soporte experimental y analítico. Es apta para construcciones en altura hasta unos seis pisos. La unidad de medida para los muros de mampostería es el metro cuadrado y para las columnas y vigas de confinamiento el metro cúbico.

Text

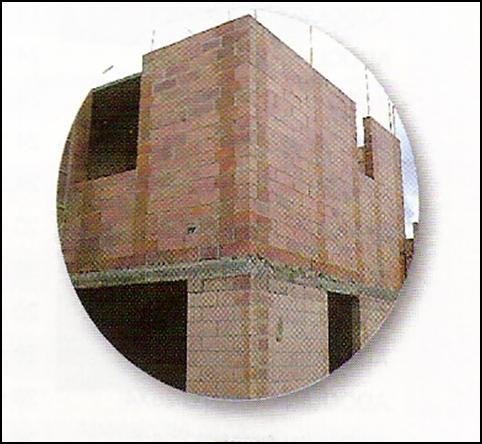

Los muros confinados estructurales están diseñados para soportar las losas y techos, además de su propio peso, y resisten las fuerzas horizontales causadas por un sismo o el viento.

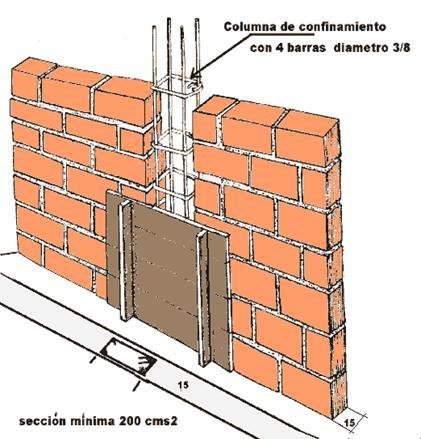

Las columnas de confinamiento o amarre vertical son una parte de la estructura de hormigón reforzado, que amarra los muros para que no se corran en caso de un movimiento sísmico. Estas columnas, se colocan en los extremos de los muros estructurales o de carga, en la intersección de dos muros estructurales y en lugares intermedios, a distancias no mayores de 35 veces el espesor del muro, o 1,5 veces la distancia vertical entre elementos horizontales de confinamiento, pero no mayor a 4 mts.

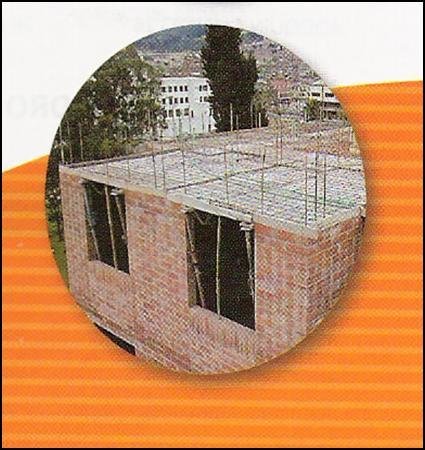

MAMPOSTERIA ESTRUCTURAL

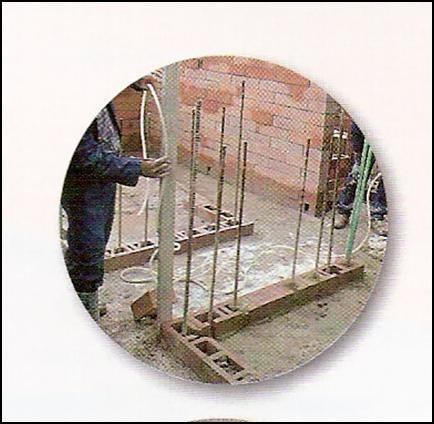

El sistema de mampostería reforzada se fundamenta en la construcción de muros con piezas de mampostería de perforación vertical, unidas por medio de mortero, reforzadas internamente con barras y alambres de acero, cumpliendo los requisitos de análisis, diseño y construcción apropiados establecidos en la NSR - 2010. Este sistema permite la inyección de todas sus celdas con mortero de relleno o inyectar sólo las celdas verticales que llevan refuerzo.

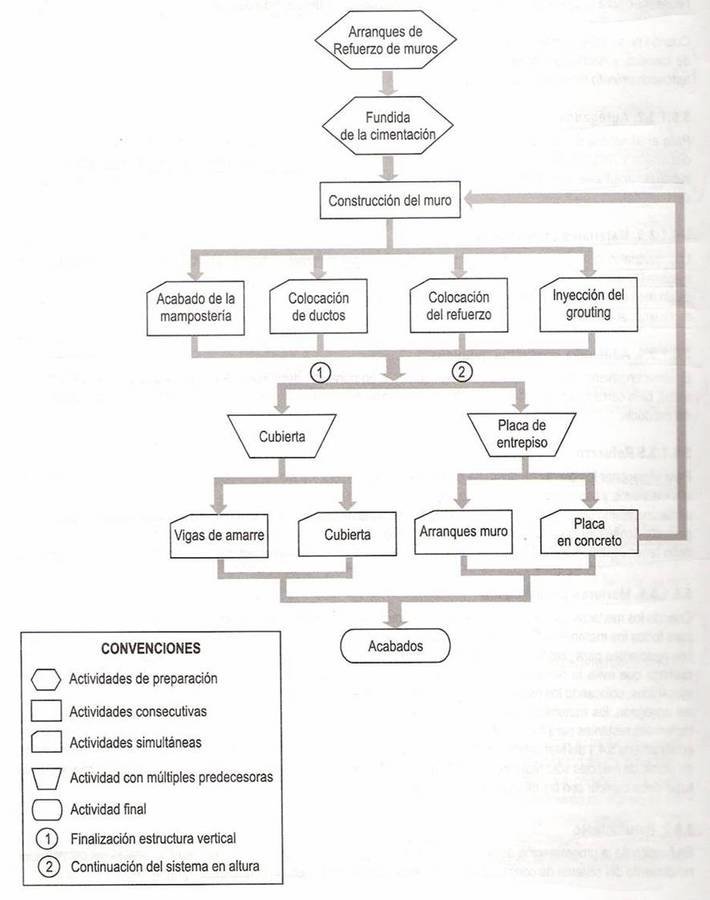

La construcción se realiza por medio de procedimientos y actividades tradicionales de mampostería, aunque los muros pueden prefabricarse formando paneles. Su unidad de medida es el metro cuadrado.

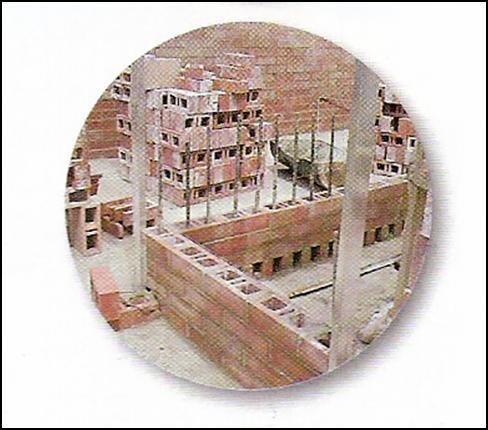

MAMPOSTERIA ESTRUCTUTAL
