Zalecenia

W instalacjach elektrycznych stosować należy przede wszystkim układ sieci TN-S AW szczególnie uzasadnionych przypadkach ikład sieci TT lun IT, zapewniających wprowadzenie w instalacjach elektrycznych oddzielnego przewodu ochronnego PE i neutralnego N. W przypadku stosowania układu Sieci TN-C rozdzielenie funkcji przewodu ochronno-neutralnego Przewód ochronny PEN na PE i neutralny N powinno następować w złączu lub w rozdzielnicy Głównej budynku, a punkt rozdziału powinien być uziemiony. Zaleca się utrzymanie potencjału Ziemi na przewodzie ochronnym PE przyłączonym do części przewodzących dostępnych Urządzeń Elektrycznych  normalnych warunkach pracy Instalacji Elektrycznej. Możliwie licznie przewody ochronne powinny uziemiane PE i ochronno być-również PEN neutralne.

Złącza Instalacji Elektrycznej budynku, umożliwiające odłączenie od elektroenergetycznej Sieci zasilającej, powinny być usytuowane w miejscu budowy  dostępnym dla Dozoru i Obsługi oraz zabezpieczone przed uszkodzeniami, wpływami atmosferycznymi, A także ingerencją osób niepowołanych.

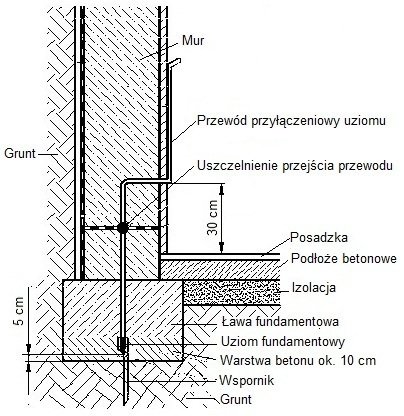

Jako uziomy Instalacji Elektrycznej i piorunochronnej należy wykorzystywać metalowe konstrukcje budynków, zbrojenia fundamentów lub inne metalowe elementy umieszczone w fundamentach stanowiące sztuczny uziom fundamentowy.
W nowych obiektach budowlanych należy stosować przede wszystkim sztuczne uziomy fundamentowe.

Tam gdzie elektrody są otoczone otuliną betonową, zaleca sie stosowanie betonu o odpowiedniej Jakości  i grubości otuliny betonowej wynoszącej conajmniej 5 cm, aby uniknąć korozji tych elektrod.

Uziomy fundamentowe Moga Być Wykonane Z:

- Taśm lub drutów stalowych,

- Drutów miedzianych.

Elementy stalowe gołe lub cynkowane na gorąco, znajdujące się w otulinie betonowej mogą być wykorzystane jako uziomy fundamentowe.

Zaleca się, aby przewody uziemiające przyłączone do uziomów fundamentowych byly wprowadzone do betonu od WEWNĘTRZNEJ strony obiektu budowlanego, a w przypadku gdy są one wprowadzone do betonu od zewnętrznej strony budowy Ich wprowadzenie powinno znajdować sie nad powierzchnią Ziemi.

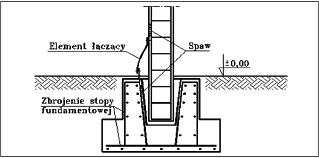

Zaleca się wzajemne łączenie sztucznego uziomu fundamentowego i stalowego zbrojenia żelbetowych konstrukcji z wyjątkiem zbrojenia naprężanego.

 Doboru przewodów ze wzgledu na obciążalność  prądową długotrwałą  należy  dokonywać zgodnie z Polska Norma PN-IEC 60364-5-523 "Instalacje elektryczne w obiektach Budowlanych. Dobór i montaż Wyposażenia Elektrycznego. Obciążalność prądowa długotrwała Przewodów".

Jako Elementy Zabezpieczeń przed prądem przetężeniowym (przeciążenie i zwarcie) należy stosować w obwodach odbiorczych wyłączniki nadprądowe.
Urządzenia zabezpieczające powinny działać w sposób Selektywny (wybiórczy), to znaczy
w przypadku uszkodzeń wywołujących przetężenie powinno działać

tylko jedno zabezpieczenie, zainstalowane najbliżej miejsca uszkodzenia w kierunku Źródła zasilania. Działanie Zabezpieczenia powinno spowodować wyłączenie uszkodzonego odbiornika lub obwodu, zachowując ciągłość zasilania odbiorników i obwodów nieuszkodzonych.

Zabezpieczenia przetężeniowe działają selektywnie (wybiórczo), jeżeli Ich pasmowe charakterystyki czasowo-prądowe nie  przecinają się ani nie  mają wspólnych obszarów działania.

W instalacjach Elektrycznych należy stosować środki Ochrony, zapewniające skuteczną ochronę przeciwporażeniową.

Podstawowa Zasada Ochrony przed porażeniem prądem elektrycznym jest , że Części Niebezpieczne Nie Mogą Być dostępne, a dostępne części przewodzące nie mogą być niebezpieczne, zarówno w normalnych warunkach Pracy Instalacji Elektrycznej Jak i w przypadku pojedynczego uszkodzenia.

Ochrona przed porażeniem prądem elektrycznym w normalnych warunkach pracy Instalacji Elektrycznej jest zapewniona przez środki Ochrony podstawowej, a ochrona w warunkach pojedynczego uszkodzenia jest zapewniona przez środki Ochrony Przy uszkodzeniu.

Alternatywnie, ochrona przed porażeniem prądem elektrycznym jest zapewniona przez środek Ochrony wzmocnionej, Który zapewnia ochronę zarówno w normalnych warunkach pracy Instalacji Elektrycznej, jak i w  warunkach pojedynczego uszkodzenia.

​

Środek Ochrony powinien składać SIĘ z:
- odpowiedniej kombinacji Śródka do Ochrony podstawowej i niezależnego Śródka do
    Ochrony Przy uszkodzeniu, lub
- wzmocnionego Śródka Ochrony, ktory zapewnia zarówno ochronę Podstawowa Jak i
    ochronę Przy uszkodzeniu.

Ochrona uzupełniająca jest określona Jako Zespół środków Technicznych uzupełniających ochronę Podstawową I / LUB ochronę przy uszkodzeniu w Specjalnych warunkach wpływów zewnętrznych i w niektórych Specjalnych instalacjach lub lokalizacjach określonych w PN-IEC arkuszach PIB COBR Biuro (HD) 60364 Grupy 700.

Stosowanie Urządzeń ochronnych w instalacjach Elektrycznych różnicoprądowych ma na CELU:

- Ochronę Przy uszkodzeniu Przy zastosowaniu wyżej wymienionych Urządzeń Jako
   Elementów samoczynnego wyłączenia zasilania,

- Ochronę uzupełniająca w układach prądu przemiennego w przypadku uszkodzenia środków Ochrony
   podstawowej I / LUB środków Ochrony Przy uszkodzeniu lub w przypadku nieostrożności
   Użytkowników, Przy zastosowaniu wyżej wymienionych Urządzeń o znamionowym prądzie
   różnicowym NIE większym niz 30 mA w obwodach odbiorczych Gniazd wtyczkowych o
   prądzie znamionowym nieprzekraczającym 20 A, ktoré sa przewidziane do powszechnego
   użytkowania i do obsługiwania przez osoby  niewykwalifikowane oraz w obwodach
   zasilających Urządzenia ruchome o prądzie znamionowym nieprzekraczającym 32 A,
   używane na zewnątrz,

- Ochronę PRZED pożarami wywołanymi prądami doziemnymi Przy zastosowaniu wyżej
   wymienionych o znamionowym prądzie Urządzeń różnicowym Nie  większym
   niz 500 mA.

Stosowanie Urządzeń ochronnych różnicowoprądowych o znamionowym prądzie różnicowym nie większym niż 30 mA w obwodach zasilających Gniazda wtyczkowe NA terenach Budowy, w gospodarstwach Rolniczych ï Ogrodniczych, łazienkach, basenach pływackich, Na kempingach, W przestrzeniach ograniczonych powierzchniami przewodzącymi itp. Nakazują Arkusze PN-IEC BIURO PIB COBR (HD) 60364 z Grupy 700.

Stosowanie głównych i dodatkowych połączeń wyrównawczych ochronnych ma na CELU ograniczenie do Wartości dopuszczalnych długotrwale w Danych warunkach środowiskowych napięć występujących Pomiędzy różnymi częściami przewodzącymi.

Każdy budynek powinien Mieć główne połączenie wyrównawcze ochronne.

Główne połączenie wyrównawcze ochronne realizuje SIĘ przez umieszczenie w najniższej (przyziemnej) kondygnacji budynku Głównego zacisku (Szyny) uziemiającego, z którego są przyłączone

​

- Przewody uziemiające,

- Przewody ochronne,

- Przewody uziemiające funkcjonalne jeżeli występują,

- Metalowe Rury oraz metalowe Urządzenia Wewnętrznych Instalacji Wody Zimnej, Wody
   Gorącej, Kanalizacji, Centralnego Ogrzewania, Gazu, Klimatyzacji, metalowe Powłoki i
   pancerze Kabli Elektroenergetycznych i telekomunikacyjnych ITP.
- Metalowe Elementy Konstrukcyjne budynku, TAKIE Jak np. Zbrojenia itp.

Dodatkowe polaczenia wyrównawcze ochronne powinny obejmować wszystkie Części przewodzące jednocześnie DOSTĘPNE, TAKIE Jak:

- Części przewodzące DOSTĘPNE,

- Części przewodzące obce,

- Przewody ochronne Wszystkich Urządzeń, w Tym również Gniazd wtyczkowych i wypustów
    oświetleniowych,

- Metalowe konstrukcje i zbrojenia Budowlane.

Wszystkie połączenia i przyłączenia Przewodów biorących udział  w Ochronie
przeciwporażeniowej powinny Być Wykonane w sposób pewny, trwały w czasie, chroniący PRZED korozją.

Przewody należy łączyć ZE soba przez zaciski przystosowane do materiału, przekroju oraz liczby łączonych Przewodów, a także środowiska, w którym połączenie w Ma pracować.

Ochronę PRZED przepięciami łączeniowymi i pochodzącymi Od wyładowań atmosferycznych  należy zapewnić przez stosowanie ograniczników
przepięć. W systemie Ochrony przeciwprzepięciowej szczególnie Ważny jest Podstawowy Układ Ochrony, zainstalowany na początku Układ ograniczniki przepięć Instalacji. Tworzące ten układ ograniczniki przepięć powinny zapewnić Podstawowa ochronę PRZED wszelkiego rodzaju przepięciami łączeniowymi, awariami w Sieci elektroenergetycznej oraz przepięciami atmosferycznymi, nawet w przypadku bezpośredniego uderzenia Pioruna w Budynka.
Ograniczniki te należy instalować bezpośrednio w złączu, w pobliżu złącza lub w rozdzielnicy Głównej.


Ograniczniki powinny być włączone Między każdy Przewód fazowy i uziom oraz Między
Przewód neutralny N i uziom, jeżeli Przewód N NIE jest NA początku Instalacji uziemiony. Należy zastosować możliwie najkrótsze przewody łączące ograniczniki przepięć
(najlepiej, ABY całkowita Ich długość nie przekraczała 0,5 m ).
Przewody uziemiające ograniczników przepięć powinny Mieć Przekrój Nie Mniejszy
niz 16 mm^2 Cu.
Dla większości Urządzeń Elektrycznych ograniczenie SIĘ TYLKO do ograniczników
tworzących Podstawowy Układ Ochrony jest niewystarczające. Należy zastosować w
dalszych częściach Instalacji Elektrycznej ograniczniki przepięć tworzące dalsze stopnie
Ochrony, odpowiednio do przyjętej kategorii  wytrzymałości udarowej przepięć .Ograniczniki te należy instalować w rozdzielnicach i tablicach rozdzielczych,
W przypadku Urządzeń specjalnie chronionych W gniazdach wtyczkowych, puszkach
Instalacyjnych Lub bezpośrednio w chronionym urządzeniu.

 Powinny Być one włączone
Między każdy Przewód czynny (L1, L2, L3, N) i szynę uziemiającą LUB Przewód
ochronny. Przy stosowaniu Ochrony przeciwprzepięciowej wielostopniowej, dla
zapewnienia koordynacji działania poszczególnych Aparatów, odległości Pomiędzy
ogranicznikami przepięć z iskiernikami (odgromniki) A ogranicznikami przepięć
warystorowymi (ochronniki) powinny wynosić : Od kilku do kilkunastu METRÓW
Szczegółowe zalecenia w tym zakresie podają Producenci ograniczników przepięć  . W
innym przypadku konieczne jest ZASTOSOWANIE Pomiędzy nimi dodatkowego aparatu w
Postaci tak zwanej "indukcyjności odsprzęgającej".
