CSS Grid Tutorial

Introduzione al layout Grid

Terminologia base

  • Columns (colonne)

  • Rows (righe)

  • Cells (celle)

  • Grid Lines (Linee della griglia)

  • Gutter (spaziature)

Introduzione al layout Grid

1. Layout di esempio

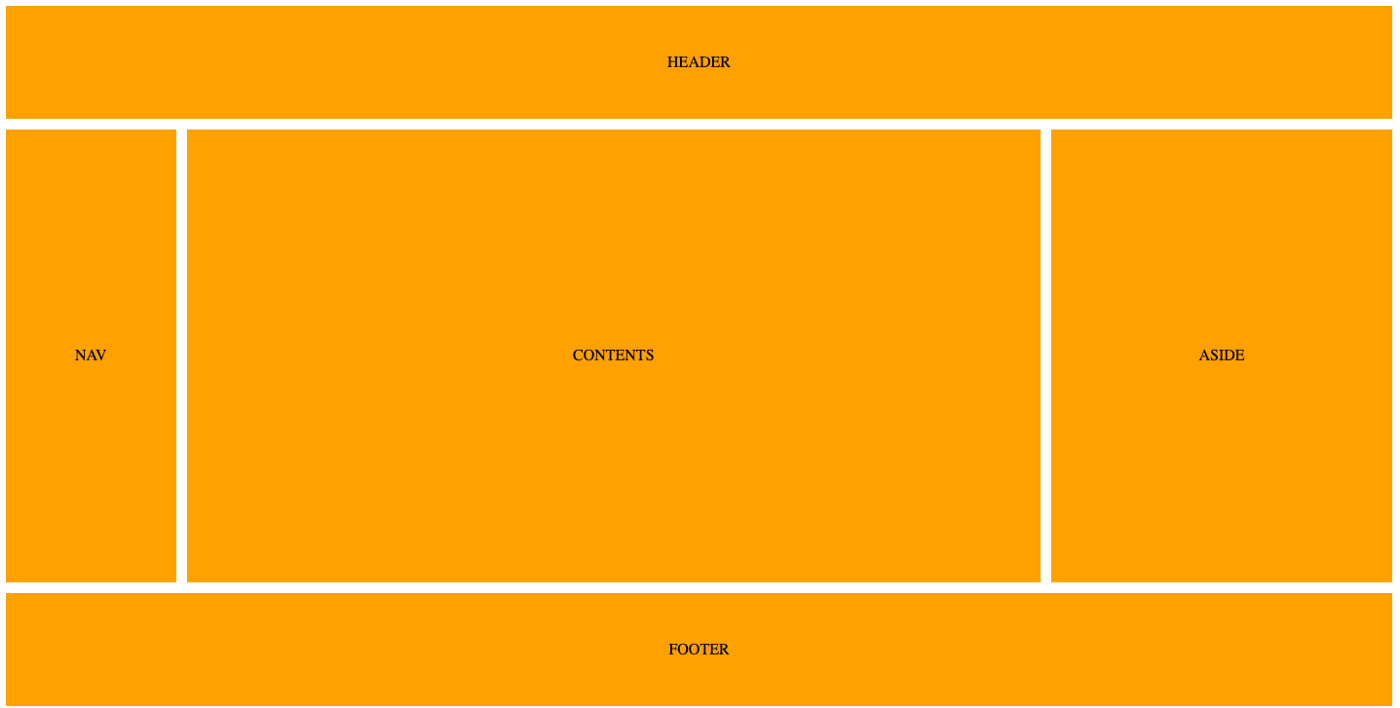

Ora che i concetti di base sono assimilati, li utilizzeremo per creare un layout di esempio come il seguente:

2. Realizzare il layout

Come si può notare, c'è un'intestazione e un piè di pagina.



La riga centrale ha tre colonne: nav nella barra laterale della prima colonna a destra, l'area del contenuto principale al centro (che occupa la maggior parte della riga) e una sidebar.

<div class="wrapper">
  <header class="items">HEADER</header>
  <nav class="items">NAV</nav>
  <div class="items contents">CONTENTS</div>
  <aside class="items">ASIDE</aside>
  <footer class="items">FOOTER</footer>
</div>

2. Realizzare il layout

Ora che l'HTML è impostato, analizziamo il CSS. Innanzitutto, diamogli uno stile in modo che il nostro HTML assomigli a quello sopra. Queste regole CSS non fanno parte della griglia CSS, quindi non sono prettamente indispensabili.

.wrapper > * {
  background: orange;
  display: flex;
  justify-content: center;
  align-items: center;
  margin-bottom: 1px;
  margin-right: 1px;
}

Disponiamo tutti gli elementi all'interno di un contenitore wrapper, impostando il colore di sfondo sull'arancione e  dando i margini in basso e a destra. Allineiamo ora gli elementi con flex, impostando il contenuto giustificato e l'allineamento degli elementi al centro.

3. Realizzare il layout

Gestiamo ora la parte CSS Grid del nostro esempio:

#wrapper {
  display: grid;
  grid-template-columns: 1fr 5fr 2fr;
  grid-template-rows: 5fr 20fr 5fr;
  grid-gap: 10px;
  height: 720px;
}

Impostiamo le colonne e le righe. Lo faremo usando le proprietà grid-template-columns e grid-template-rows.

  • grid-template-columns ci consente di impostare il numero di colonne con la larghezza appropriata.

  • grid-template-rows ci permette di impostare il numero di righe con la loro altezza appropriata.

4. Realizzare il layout

Abbiamo tre colonne:

  1. la prima colonna che occupa 1 frazione
  2. la seconda colonna che occupa 5 frazioni
  3. e la terza colonna 2 frazioni.


1fr significa: "un pezzo del totale dei pezzi in cui lo vogliamo suddividere".



Se osserviamo attentamente, lo stesso concetto si applica alle righe. Ci sono tre righe e la prima riga contiene l'intestazione che occupa l'intera riga su tutte e tre le colonne.

5. Realizzare il layout

La seconda riga prende il nav, i contenuti e da parte, mentre il piè di pagina va alla terza e ultima riga e occupa tutte e tre le colonne.



Ciò significa che la prima e l'ultima riga occupano la stessa quantità di altezza, ovvero 5 frazioni. E la riga centrale occupa il resto dell'altezza rimanente.



Successivamente creeremo anche un gutter di 10px. Possiamo farlo con Grid usando la proprietà grid-gap. Infine, impostiamo un'altezza per il nostro contenitore wrapper.

6. Realizzare il layout

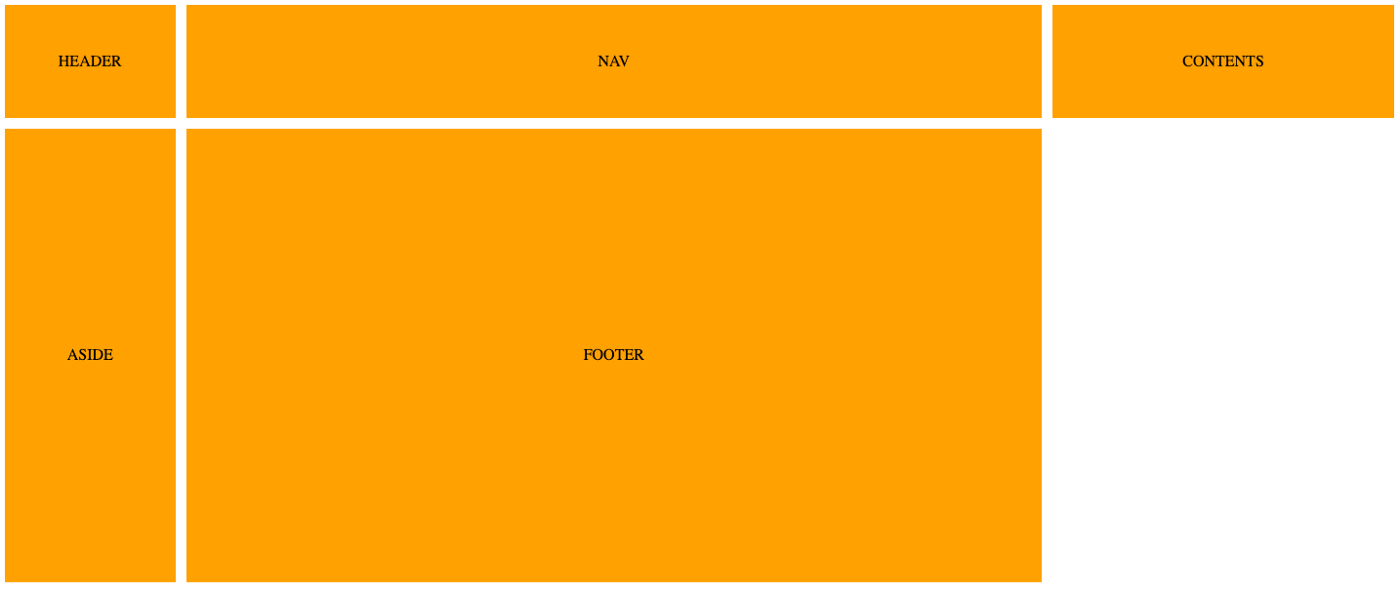

Se diamo un'occhiata al browser,

otterremo il seguete risultato:

7. Realizzare il layout

Lo faremo utilizzando le proprietà grid-column-start e grid-column-end, in questo modo:

header {
  grid-column-start: 1;
  grid-column-end: 4;
}

footer {
  grid-column-start: 1;
  grid-column-end: 4;
}

Ora rendiamolo più simile all'immagine di partenza, scrivendo alcune proprietà per l'intestazione e il piè di pagina.



Dobbiamo fare in modo che l'intestazione e il piè di pagina di occupino intere righe.

8. Realizzare il layout

Come possiamo notare, sia l'intestazione che il piè di pagina iniziano dalla linea della griglia 1 e terminano alla linea della griglia 4.



Ciò consente loro di occupare intere righe.

Questo produrrà l'output esatto che stiamo cercando, come di seguito:

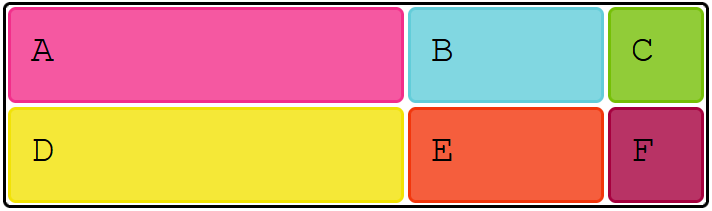

Definizione della griglia

.grid{
    display: grid;
    grid-template-rows: 100px 100px;
    grid-template-columns: 400px 200px 100px;
}
<div class="grid">
    <div class="item-1 big">A</div>
    <div class="item-2 big">B</div>
    <div class="item-3 big">C</div>
    <div class="item-4 big">D</div>
    <div class="item-5 big">E</div>
    <div class="item-6 big">F</div>
</div>

Aree della griglia

.grid{
    display: grid;
    grid-template-areas: "header  header"
                         "sidebar main  "
                         "sidebar footer";
}
<div class="grid">
    <div class="item-1 header">header</div>
    <div class="item-2 sidebar">sidebar</div>
    <div class="item-3 main">main</div>
    <div class="item-4 footer">footer</div>
</div>
.header { grid-area: header; }
.sidebar { grid-area: sidebar; }
.main {	grid-area:  main; }
.footer { grid-area: footer; }

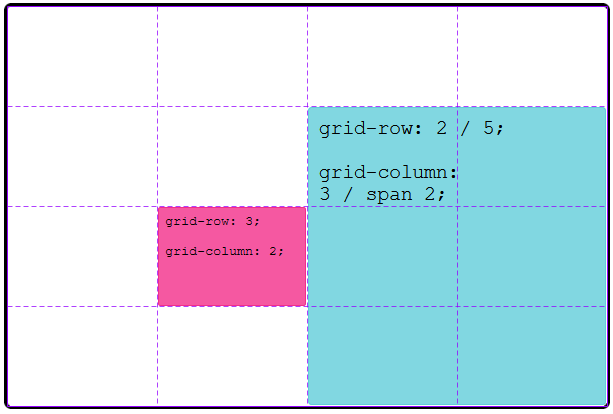

Posizionamento dell'oggetto

.grid{
    display: grid;
    grid-template-rows: repeat(4, 100px);
    grid-template-columns: repeat(4, 150px);
}
<div class="grid">
    <div class="item-1 small">grid-row: 3;<br><br>grid-column: 2;</div>
    <div class="item-2 medium">grid-row: 2 / 5;<br><br>grid-column:<br>3 / span 2;</div>
</div>
.small{
	grid-row: 3;
	grid-column: 2;
	font-size: 50%;
}
.medium{
	grid-row: 2 / 5;
	grid-column: 3 / span 2;
	font-size: 75%;
}

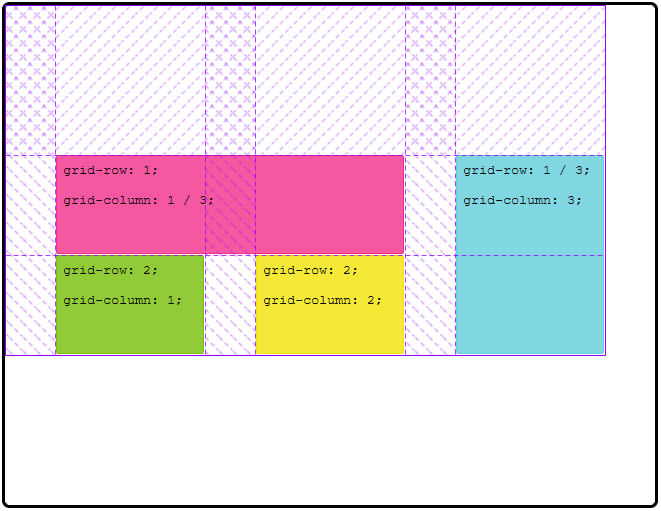

Allineamento dei "binari" della griglia

Allineamento dei "binari" della griglia

.grid{
    display: grid;
    grid-template-rows: 100px 100px;
    grid-template-columns: 150px 150px 150px;
    height: 500px;
    width: 650px;
    align-content: center;
    justify-content: space-evenly;
}
<div class="grid">
    <div class="item-1 small track1">grid-row: 1;<br><br>grid-column: 1 / 3;</div>
    <div class="item-2 small track2">grid-row: 1 / 3;<br><br>grid-column: 3;</div>
    <div class="item-3 small track3">grid-row: 2;<br><br>grid-column: 1;</div>
    <div class="item-4 small track4">grid-row: 2;<br><br>grid-column: 2;</div>
</div>
.track1{
	grid-row: 1;
	grid-column: 1  / 3;
}
.track2{
	grid-row: 1 / 3;
	grid-column: 3;
}
.track3{
	grid-row: 2;
	grid-column: 1;
}
.track4{
	grid-row: 2;
	grid-column: 2;
}

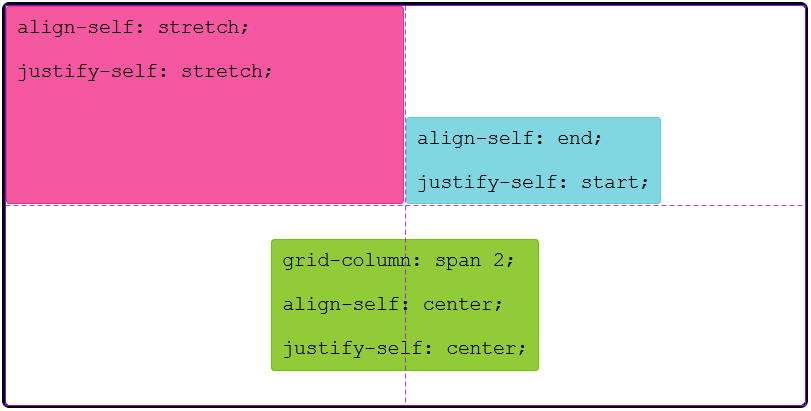

Allineamento degli elementi della griglia

Allineamento degli elementi della griglia

.grid{
    display: grid;
    grid-template-rows: 200px 200px;
    grid-template-columns: 400px 400px;
}
<div class="grid">
    <div class="item-1 medium track5">
    	align-self: stretch;<br><br>
        justify-self: stretch;
    </div>
    <div class="item-2 medium track6">
    	align-self: end;<br><br>
        justify-self: start;
    </div>
    <div class="item-3 medium track7">
    	grid-column: span 2; <br><br>
    	align-self: center; <br><br>
        justify-self: center;
    </div>
</div>
.track5{
	align-self: stretch;
	justify-self: stretch;
}
.track6{
	align-self: end;
	justify-self: start;
}
.track7{
	grid-column: span 2;
	align-self: center;
	justify-self: center;
}

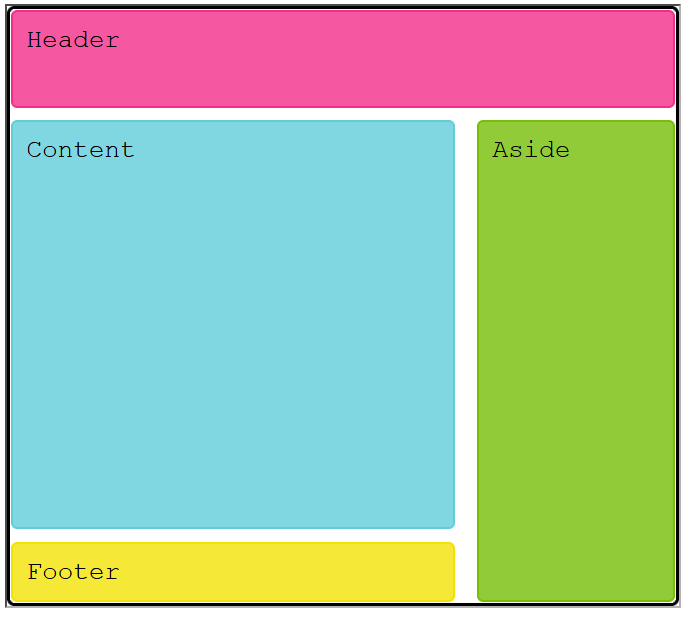

Grid responsive design

Grid responsive design

Grid responsive design

html, body {
  height: 100%;
  padding: 0;
  margin: 0;
}
.grid {
	border: 0.1em solid;
	border-radius: 0.2em;
	font-size: 2em;
}
<div class="grid responsive">
    <div class="item-1 header">Header</div>
    <div class="item-2 content">Content</div>
    <div class="item-3 aside">Aside</div>
    <div class="item-4 footer">Footer</div>
</div>
.responsive {
    display: grid;
    height: 100%;
    box-sizing: border-box;
    grid-gap: 10px 20px;
    grid-template-rows: 100px 1fr auto;
    grid-template-columns: 1fr 200px;
    grid-template-areas: "header  header"
                         "content aside "
                         "footer  aside ";
}

.header { grid-area: header; }

.content { grid-area: content; }

.aside { grid-area: aside; }

.footer { grid-area: footer; }

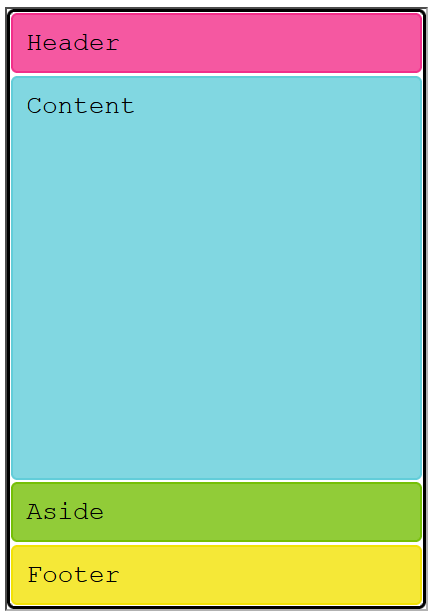

@media (max-width: 600px) {
    .responsive {
        grid-gap: 0;
        grid-template-rows: auto 1fr auto auto;
        grid-template-columns: 1fr;
        grid-template-areas: "header "
                             "content"
                             "aside  "
                             "footer ";
    }
}

Grid PRO
