webgl balloon



frei nach



Veröffentlicht als Exponat auf


trivialspace.net


source code zugänglich auf GitHub

Highlights



Modellierung  und Verformung der Ballon-Geometrie in Shadern

Procedurale Shader-Texturen

Eigene Cubemap-Implementierung



Ballon Geometrie


Initialisierung JavaScript (CoffeeScript) :

sphere = new THREE.SphereGeometry 1, 600, 800

der Rest passiert im Shader!

Und zwar so:
+

=

Funktionsweise

Verzerrung der Kurven in der Nähe der Kugelpole nötig

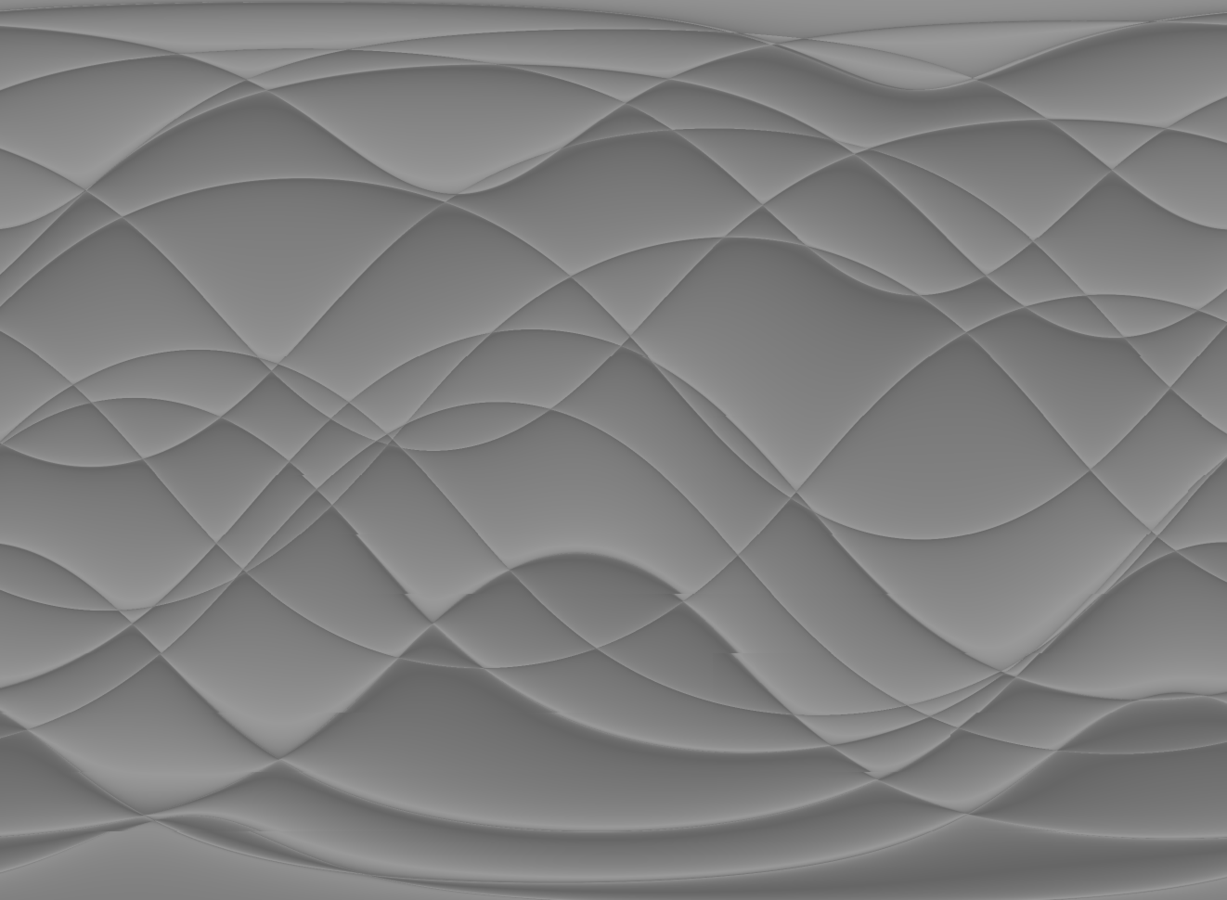

Dunkle stellen der Textur ziehen den Vertex in Richtung Mitte
Sinus-Kurve auf einem Zylinder ergibt einen geschlossenen Ring
 3 Implementierungen des Deformierungs-Shaders
grob, zur Verzerrung der Kugel
fein, als sichtbare Kontur der Seile
schattiert, zur Berechnung des Lichts


Was fehlt noch?
- Lichtquelle außerhalb des Ballons
- Stoff-Textur

Stoff-Textur



Stoff-Textur


Unterteilung der Textur-Koordinaten in Streifen:

float stripeNumber = floor(uv.x * STRIPE_COUNT);
float stripeCoord = fract(uv.x * STRIPE_COUNT);
Die Noise-Werte werden aus einer kontinurierlichen Perlin-Noise-Textur ausgelesen

Lichtquelle


Cubemap mit Lichttextur

Parallaxenverschiebung
(Lichtqulle bewegt sich
langsamer als Ballonoberflache)

Eigenhändige Berechnung
der Textur-Koordinaten


Muss auch im Shader implementiert werden!

Implementierung

vertex-shader
vec3 pos = (modelMatrix * vec4(position, 1.0)).xyz;
v_QubeMapPos = pos - cameraPosition * 0.5;
fragment-shader
vec2 uv = vec2(0.0);
vec3 qubeUv = normalize(v_QubeMapPos);
float maxVal = max(abs(qubeUv.x), max(abs(qubeUv.y), abs(qubeUv.z)));
qubeUv = qubeUv / maxVal;
if (abs(qubeUv.x) > 0.999) {
    uv = (qubeUv.yz * 0.5 + 0.5) / 3.0;
    if (qubeUv.x < 0.0) { uv.y += 1.0 / 3.0; }
} else if (abs(qubeUv.y) > 0.999) {
    uv = (qubeUv.xz * 0.5 + 0.5) / 3.0;
    uv.x += 1.0 / 3.0;
    if (qubeUv.y < 0.0) { uv.y += 1.0 / 3.0; }
} ...


Gültige Texturen

Test-Textur                                    Licht-Textur

kritikpunkte


Bottleneck: Aufwändiger vertex-shader
auf 500 000 Vertices

Trotz hoher Mesh-Auflösung
immer noch Artefakte auf der Oberfläche

Cubemap-Implementierung nicht ganz richtig,
verursacht Artefakte, workarround nötig

Resourcen-hungrig,
kein schneller Entwicklungszyklus möglich

Ausblick

Vielleicht Implementierung ausschließlich im
Fragment-Shader möglich??

Mehr Live-Coding und Immediate Feedback!
Inspiration: Bred Victor

computerGrafik als Kunstform


WebGL und HTML5 als Technologie
ausgereift, breit unterstützt und erlernbar!

Web als ideale Präsentationsplattform!

Aber:


noch zu wenige Tools, um
flüssig und frustfrei zu arbeiten

Debüt auf der Eröffnungsausstellung











...





Danke!

WebGL Balloon

By Thomas Gorny
