Процесс секвенирования

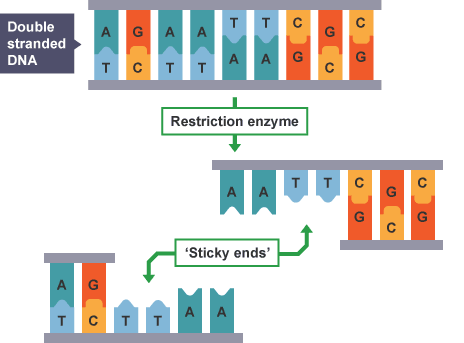

1. Фрагментация ДНК

Процесс секвенирования

1. Фрагментация ДНК
2. Крепление на поверхности

Процесс секвенирования

1. Фрагментация ДНК
2. Крепление на поверхности

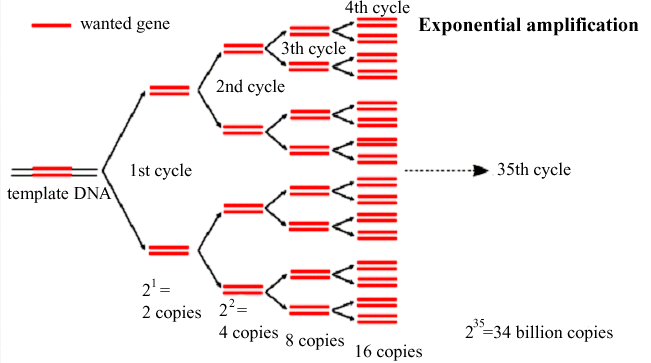

3. ПЦР амплификация

Процесс секвенирования

1. Фрагментация ДНК
2. Крепление на поверхности
3. ПЦР амплификация
4. Считывание

Процесс секвенирования

1. Фрагментация ДНК
2. Крепление на поверхности
3. ПЦР амплификация
4. Считывание

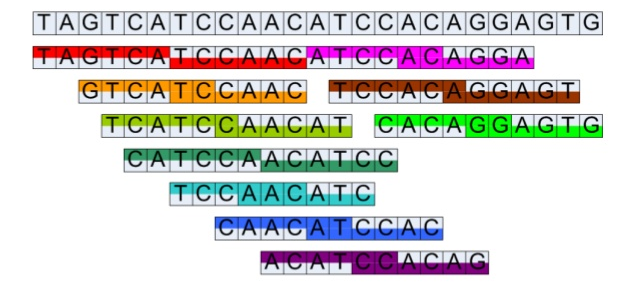

5. Анализ

Процесс секвенирования

Секвенирование по Сэнгеру

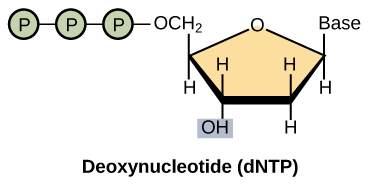

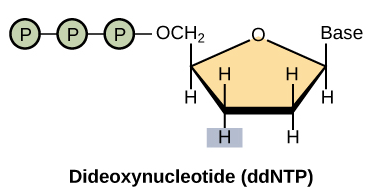

Dideoxynucleotides

*Image credit: "Whole-genome sequencing: Figure 1" by OpenStax College, Biology (CC BY 4.0).

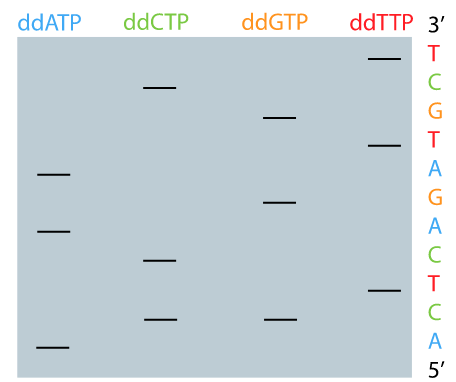

Классический подход

*Image credit: "Sanger Dideoxynucleotide Sequencing" by Binf Snipcademy.

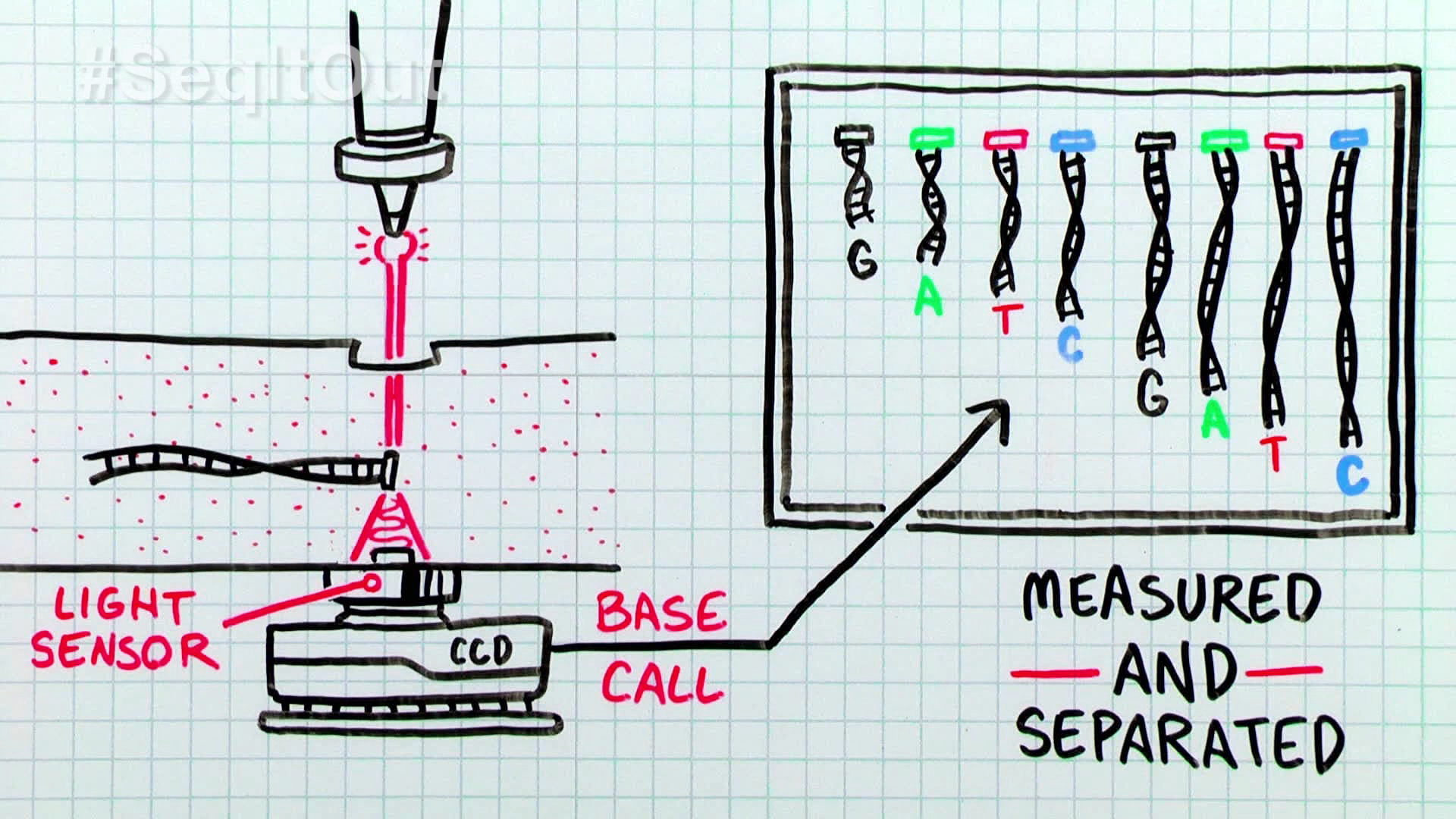

*Image credit: "How does Sanger Sequencing Work? – Seq It Out #1" by Thermo Fisher Scientific.

Светящиеся нуклеотиды

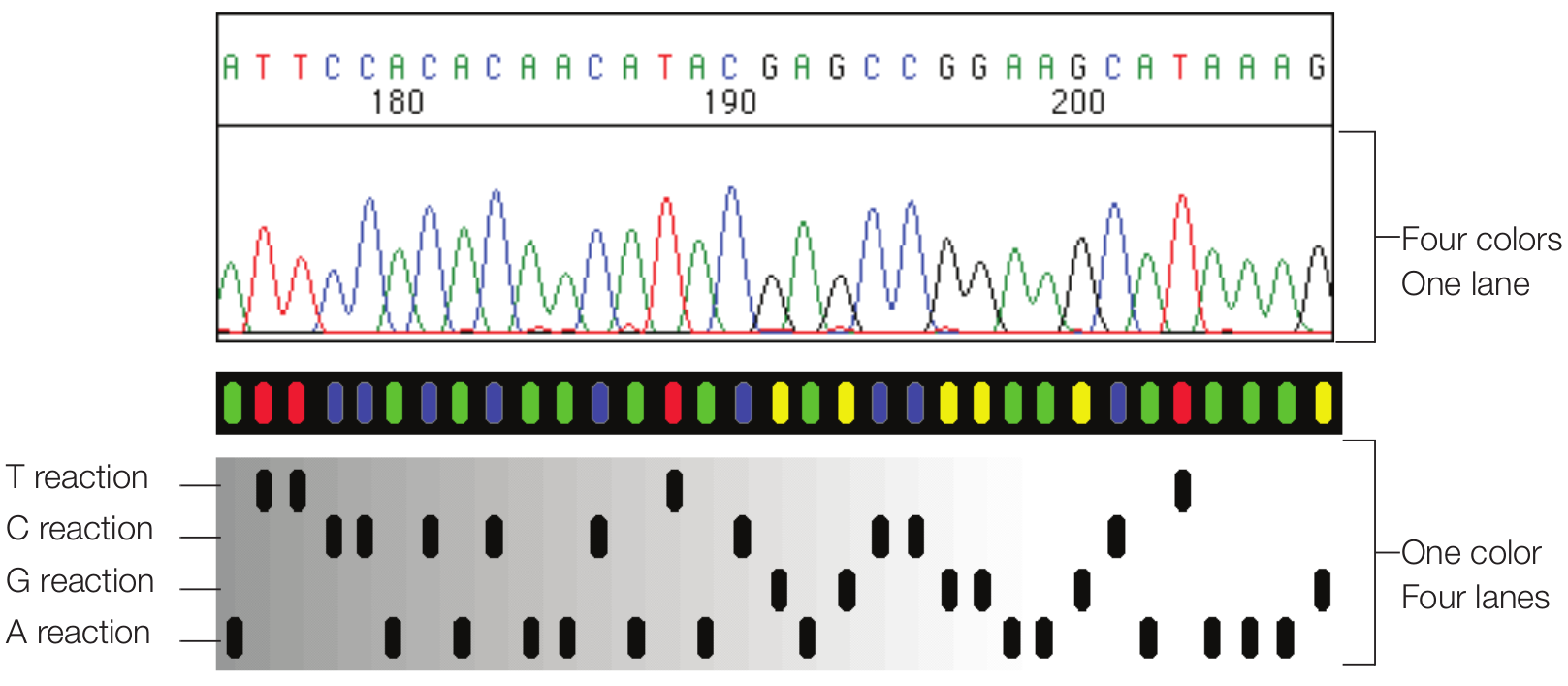

Результат

*Image credit: "DNA Sequencing by Capillary Electrophoresis Chemistry Guide, Figure 7" by Thermo Fisher Scientific.

Достоинства

• Относительно длинные прочтения
  (500-1000b)

• Самый точный метод на данный момент

• Сейчас используется для подтверждения чего-то особенно интересного

Недостатки

• Очень дорогой

• Низкая производительность

Выводы

Доп. материалы

• Метод Сэнгера за 3 минуты:
  https://www.youtube.com/watch?v=e2G5zx-OJIw

• Более подробное описание:
  https://www.youtube.com/watch?v=IAf_6TZ6BYc

• Полный мануал по методу Сэнгера: https://www.thermofisher.com/ru/ru/home/global/forms/sanger-sequencing-guide-download-form.html

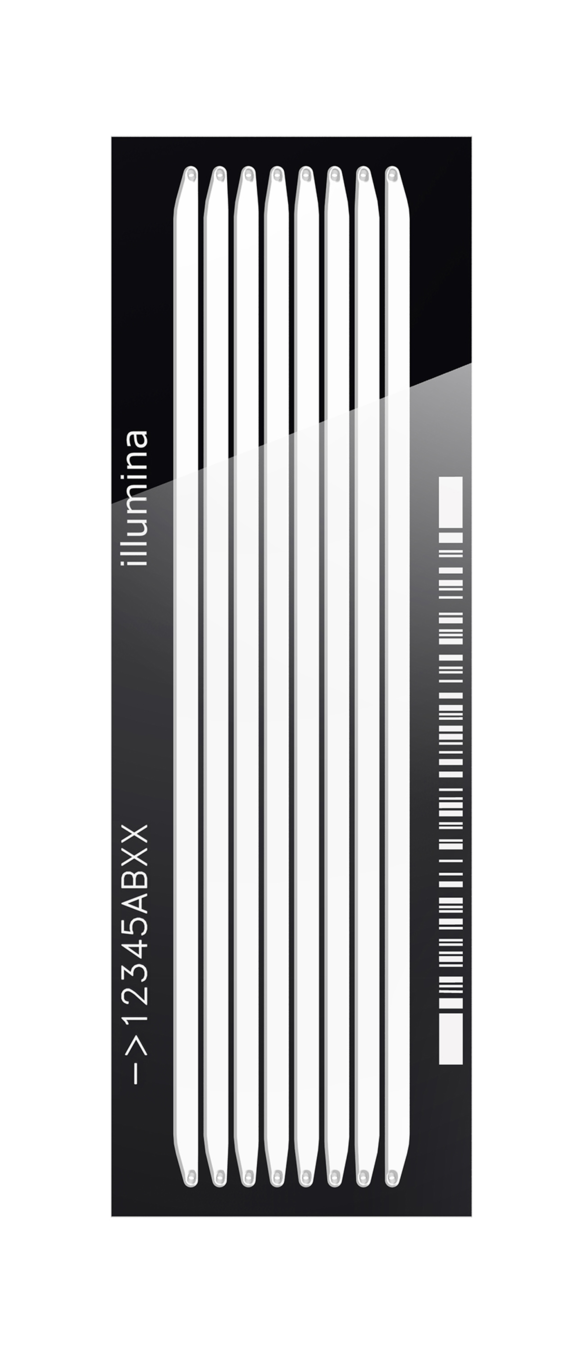

Секвенаторы Illumina (NGS)

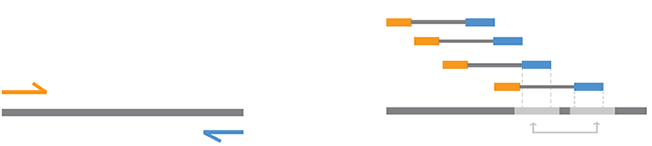

Парные прочтения

Alignment to the Reference Sequence

Read 2

Read 1

Repeats

Reference

Paired-End Reads

Нет ничего лучше официального видео

Баркодирование

DNA fragment

Primer 1

i5 index

Flow cell binding sequence 1

DNA fragment

Flow cell binding sequence 2

i7 index

Primer 2

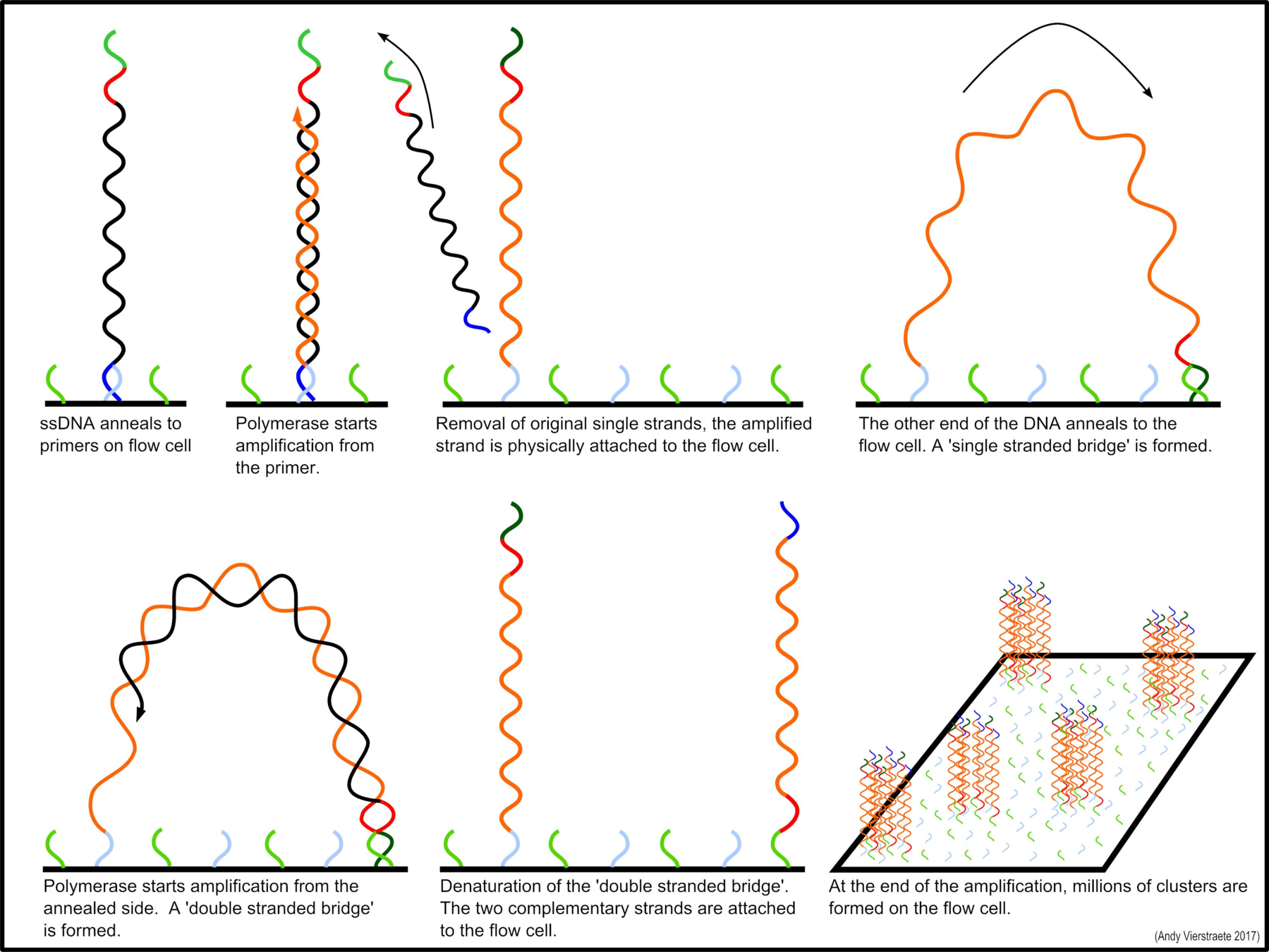

Bridge amplification

Светящиеся нуклеотиды

*http://www.cegat.de/en/services/next-generation-sequencing/

Порядок секвенирования

Sequence read 1

50-300b

Выводы

Достоинства

• Дешёвый (особенно оптом)

• Очень высокая производительность

• Парные прочтения

Недостатки

• Короткие прочтения

Доп. материалы

• Официальное видео от Illumina:
  https://www.youtube.com/watch?v=fCd6B5HRaZ8

• Краткий мануал в картинках:
  https://www.illumina.com/documents/products/techspotlights/techspotlight_sequencing.pdf

• Подробное описание методов индексации:
  https://support.illumina.com/content/dam/illumina-support/documents/documentation/system_documentation/miseq/indexed-sequencing-overview-guide-15057455-03.pdf

Секвенаторы PacBio (TGS)

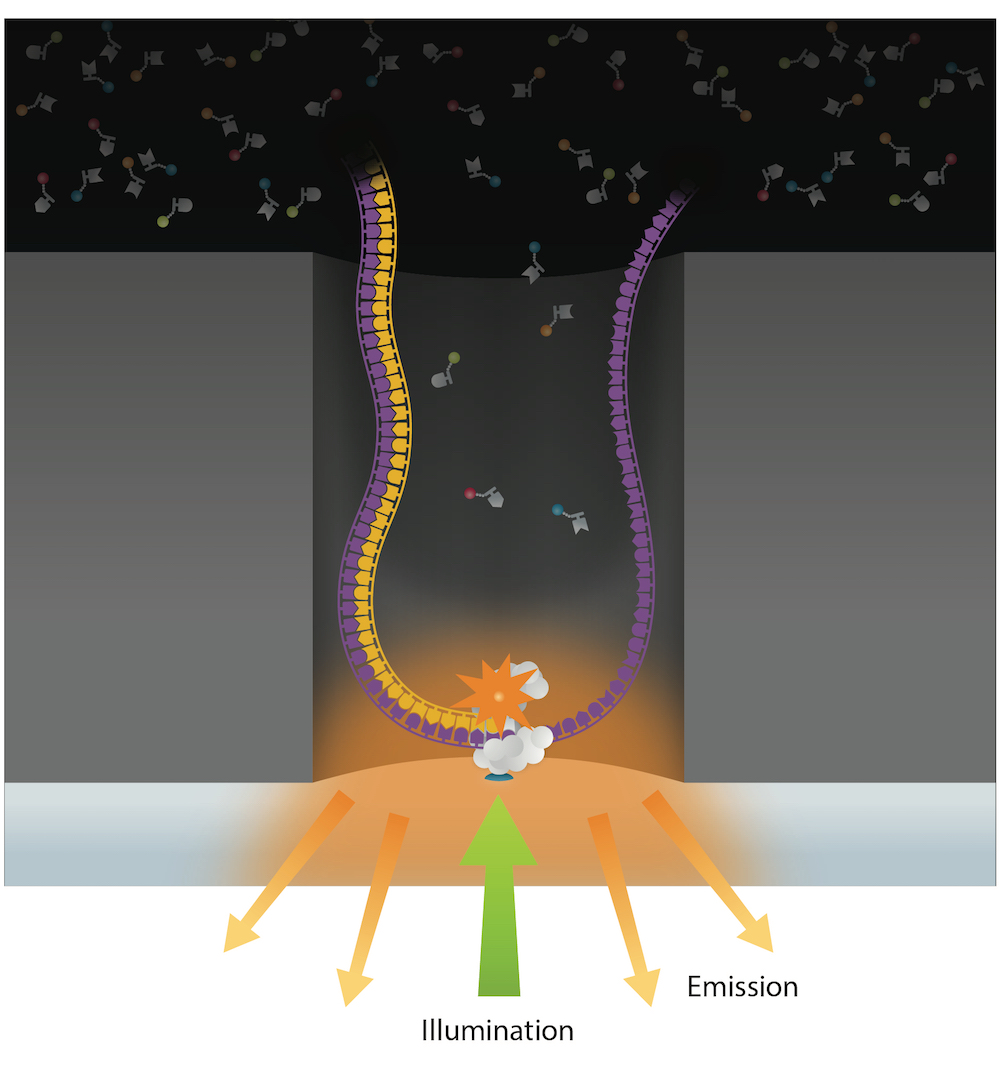

Принцип работы

* Anthony Rhoads, Kin Fai Au, PacBio Sequencing and Its Applications, Genomics, Proteomics & Bioinformatics, Volume 13, Issue 5, October 2015, Pages 278-289, ISSN 1672-0229. Figures 1,3.

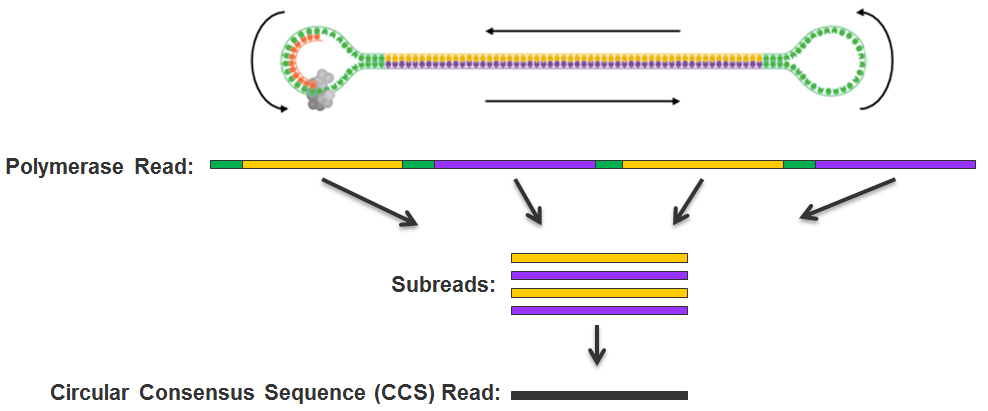

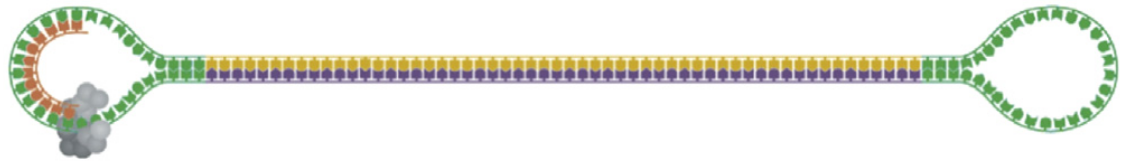

Повышение качества

*Image credit: "Glossary of Terms: Figure 1" by Pacific Biosciences.

Выводы

Достоинства

• Очень длинные прочтения (1-100kb)

• Нет амплификации

• Можно понизить долю ошибок до 2-5%, но это также понижает производительность и уменьшает длину прочтений до 1-60kb.

Недостатки

• Высокая доля ошибок (13-15%)

• Низкая производительность

• Стоимость секвенатора (~700k$)

Доп. материалы

• Статья 2015-го года с описанием процесса:
  https://doi.org/10.1016/j.gpb.2015.08.002

• См. далее (PacBio vs Nanopore)

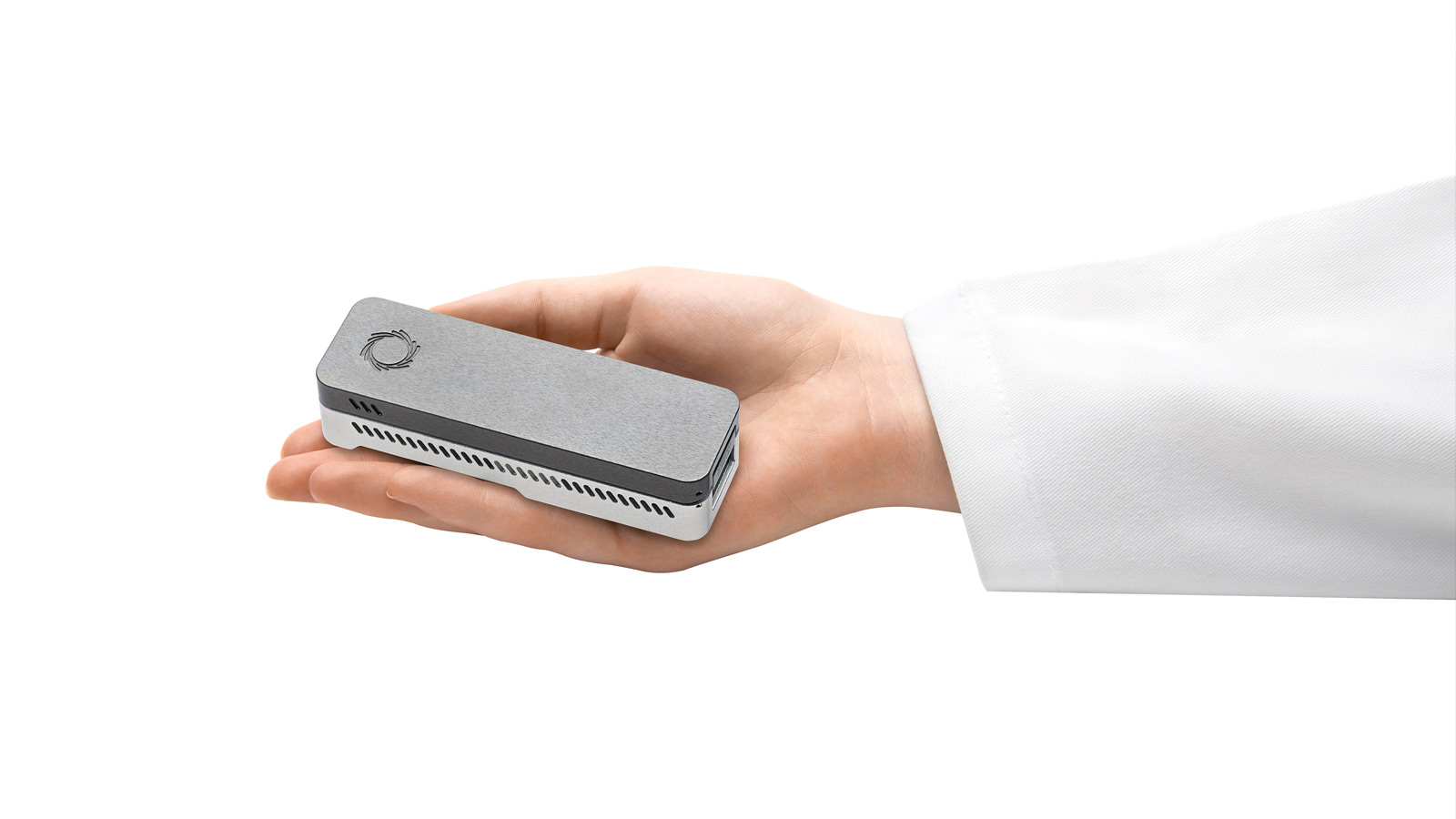

Секвенаторы Oxford Nanopore (TGS)

• Размер: 10 × 3 × 2 см
• Вес: 90г
• Цена: 1000$
• Подключаетс по USB прямо к ноутбуку
• Никаких больше светящихся нуклеотидов
• Прочтения до 900kb (но это не точно)*

Забудьте всё, что вы знали о секвенаторах!

* Miten Jain, et al., Nanopore sequencing and assembly of a human genome with ultra-long reads, bioRxiv 128835.

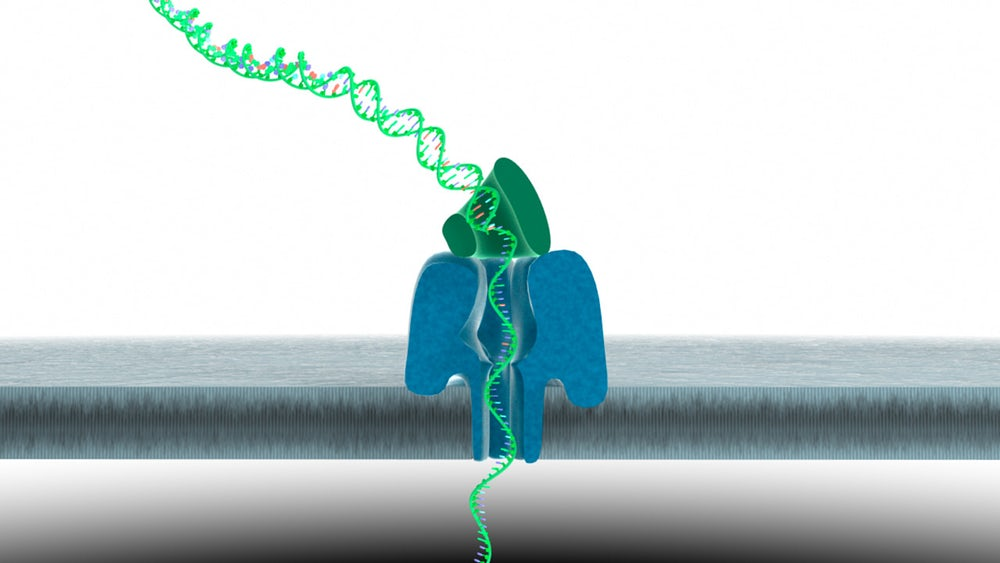

Принцип работы

*Image credit: "MinION - $900 usb-powered DNA sequencer on sale this year" by New Atlas.

Принцип работы

*Ip CLC, Loose M, Tyson JR et al. MinION Analysis and Reference Consortium: Phase 1 data release and analysis [version 1; referees: 2 approved]. F1000Research 2015, 4:1075 .

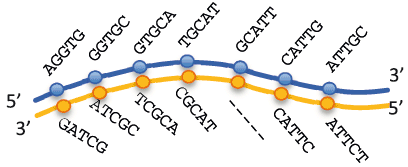

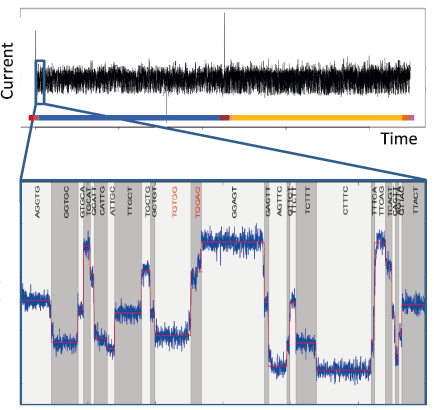

K-mers sequencing

Выводы

Достоинства

• Прочтения даже длиннее, чем у PacBio

• Дешёвый секвенатор (1000$)

• Единственный карманный секвенатор

• Нет амплификации

• В перспективе может секвенировать белки

Недостатки

• Очень низкая производительность

• Высокий уровень ошибок (19-30%)

• Проблемы с гомополимерами

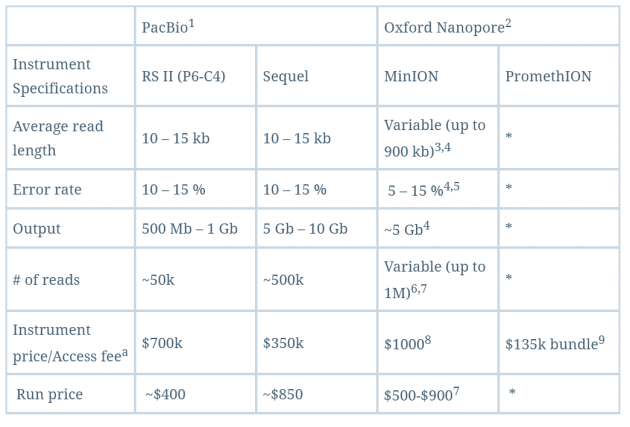

PacBio vs Nanopore

*Image credit: "Hybrid Read Sequencing: Applications and Tools" by Genohub Blog.

512 потоков

144000 потоков

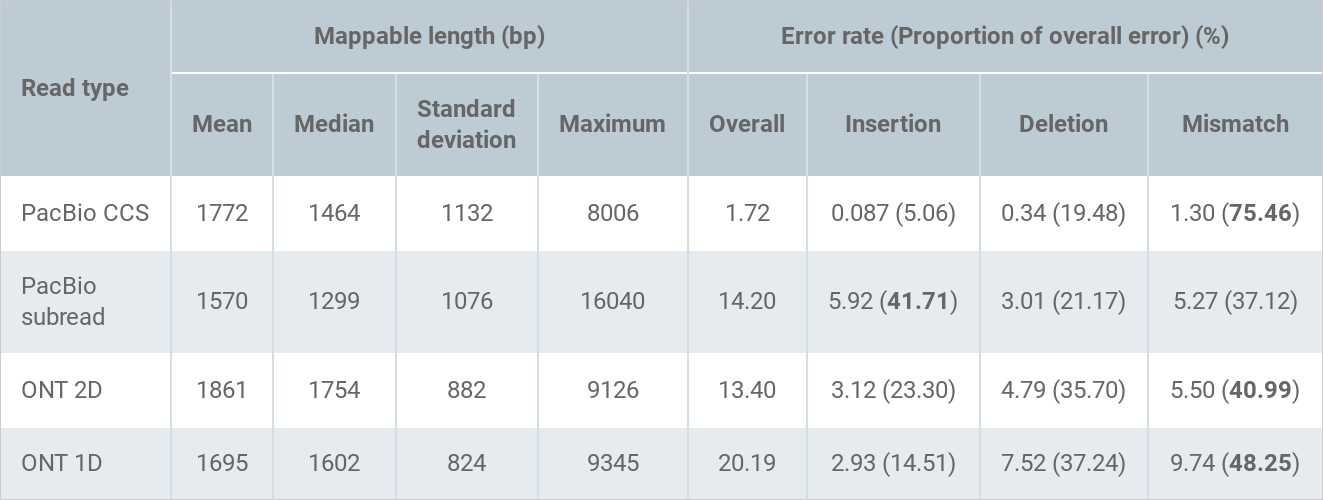

PacBio vs Nanopore

*Weirather JL, de Cesare M, Wang Y et al. Comprehensive comparison of Pacific Biosciences and Oxford Nanopore Technologies and their applications to transcriptome analysis [version 2; referees: 2 approved]. F1000Research 2017, 6:100

Доп. материалы

• Статья 2016-го года с описанием процесса:
  https://doi.org/10.1186/s13059-016-1103-0

• Ещё одно описание секвенатора:
  https://dx.doi.org/10.1016%2Fj.gpb.2016.05.004

• Часовой обзор на русском языке:
  https://www.youtube.com/watch?v=-wKLVy1lcsY

• Статья про ультра-длинные прочтения:
  https://doi.org/10.1101/12883

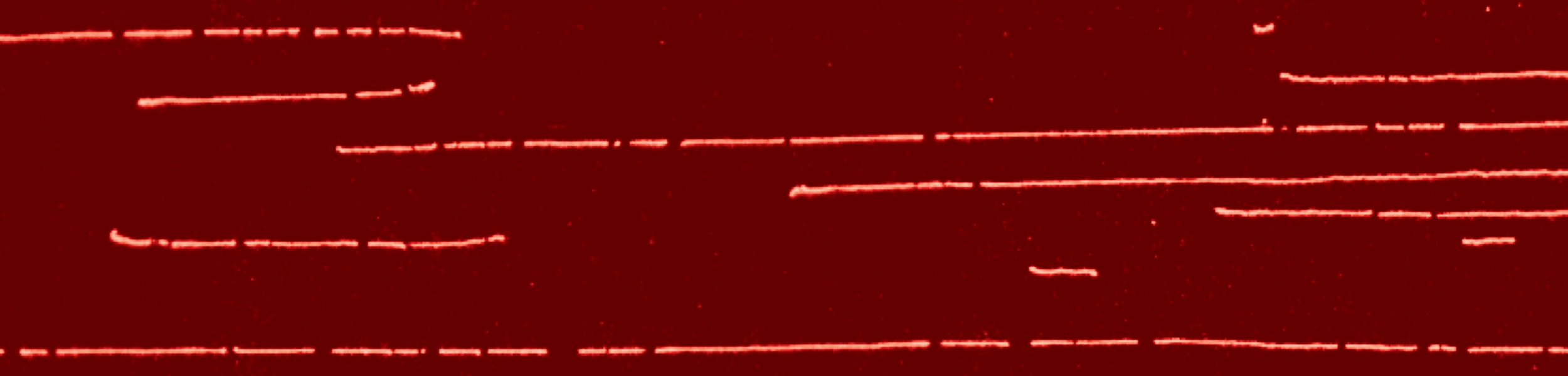

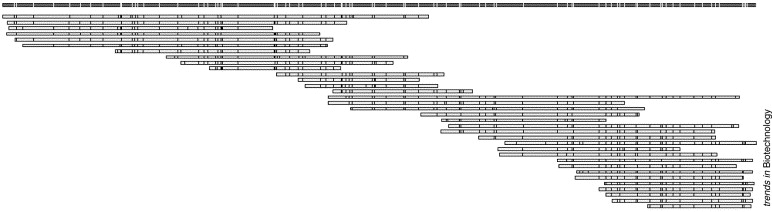

Оптические карты

Нет нуклеотидов - есть фрагменты

Выводы

Достоинства

• Средняя длина прочтения 225kb

• Дешёвое секвенирование

Недостатки

• Большое число ошибок

• Сложный процесс сборки генома

• Не может использоваться самостоятельно

• Технология потеряет смысл, если ультра-длинные прочтения войдут в широкое употребление

Спасибо за внимание

Доп. материалы

• Видеообзор секвенаторов 2016 года:
  https://www.youtube.com/watch?v=g5aBMPBX66E
