Data-Driven Equivalence Checking
第一个“能处理循环”的“x86汇编”的等价性检查器
Authors: Stanford University
Presenter: Xingyu Xie
Contents
Worked Example
非形式化地过一遍算法的关键点
1.
2.
Algorithm
算法上的细节
3.
Implementation & Experiment
实现上的细节以及实验结果
# Contents

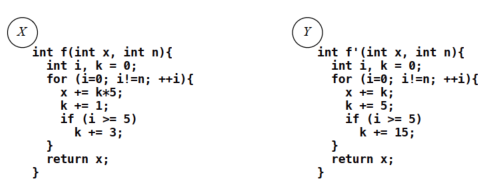

# Worked Example
# Proof Goal
验证目标:
当
- T 和 R 初始状态相同
- T 终止
那么
- R 也终止
- R 和 T 的返回状态相同

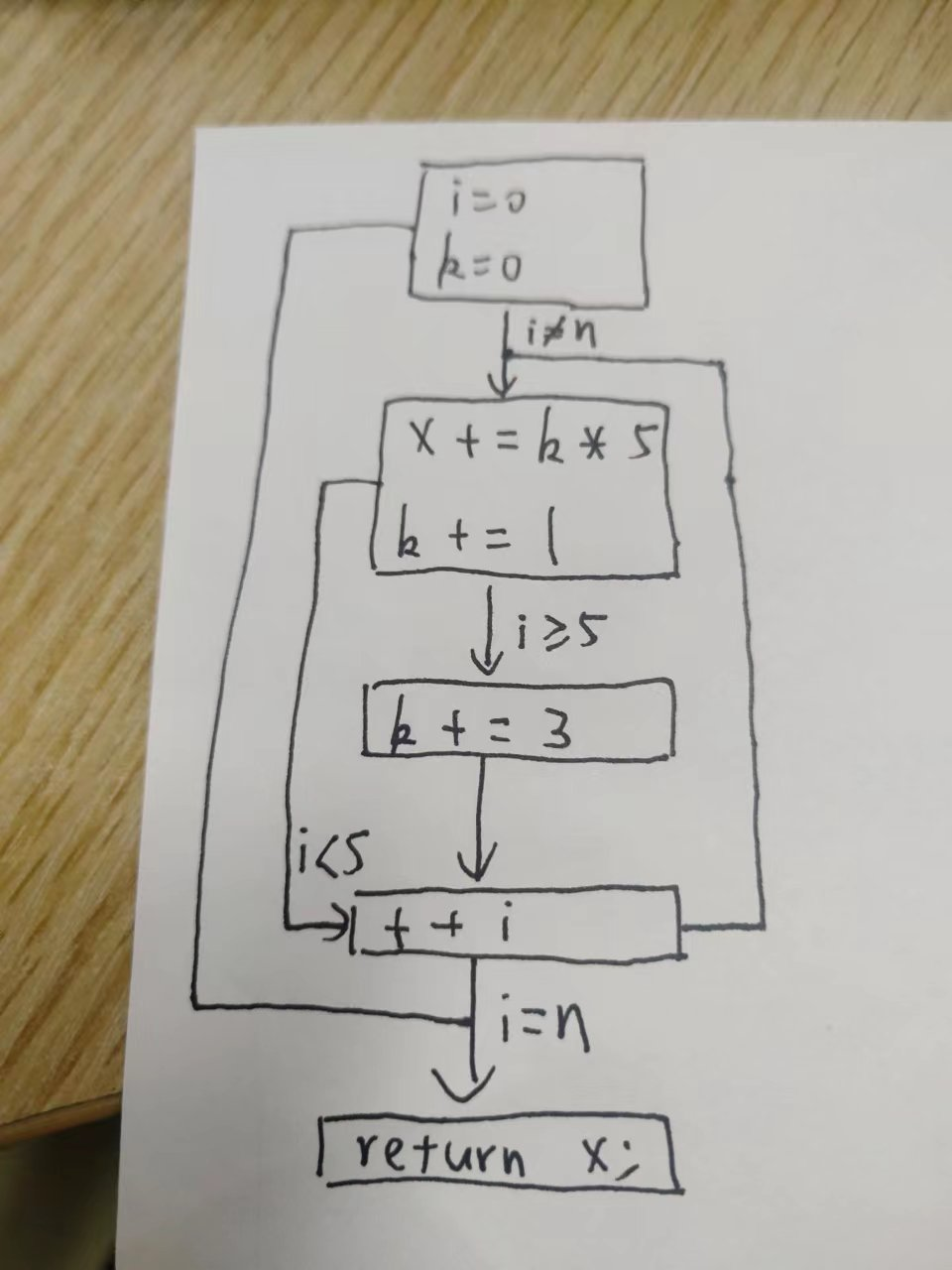

# Cutpoint

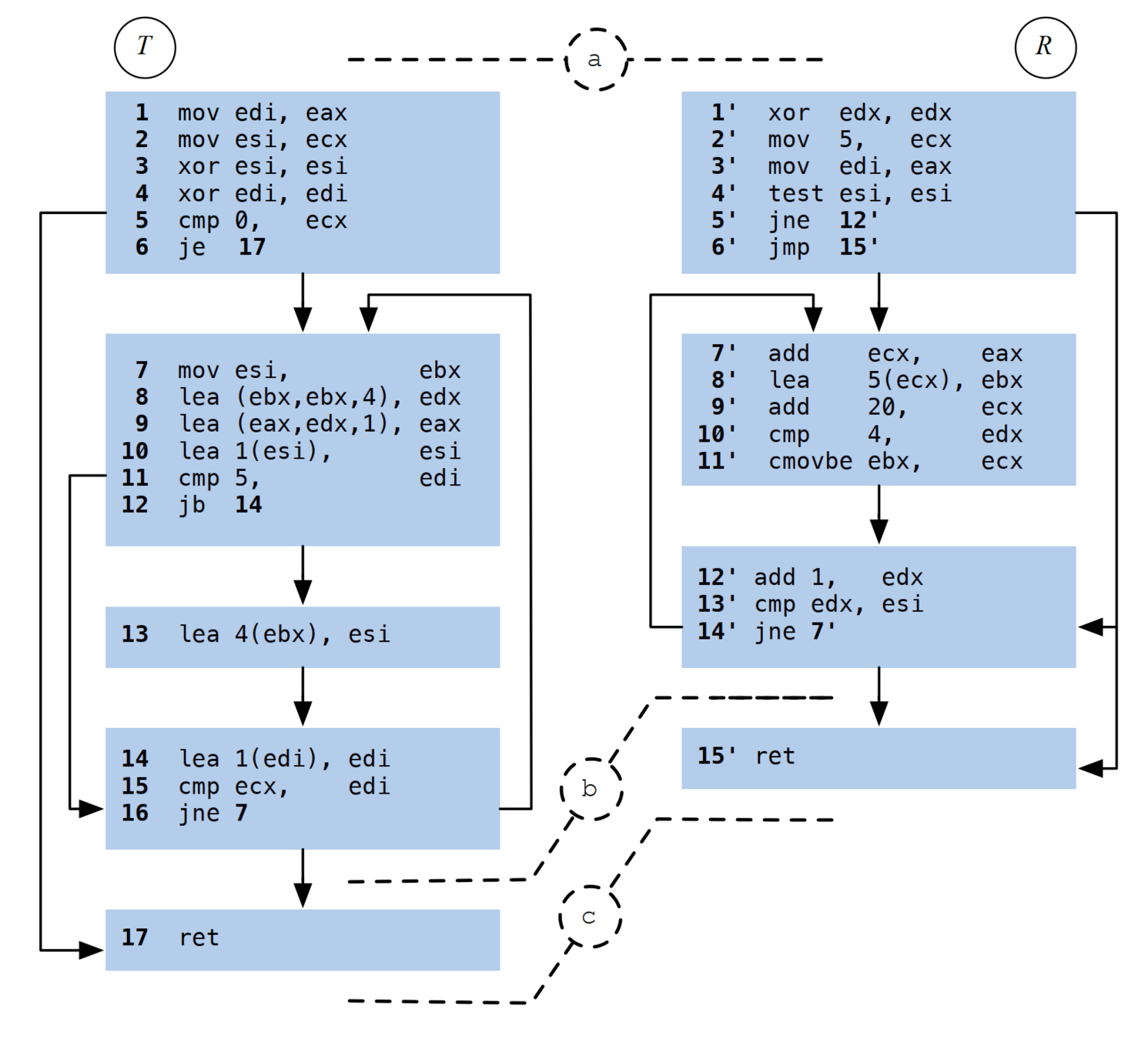

Cutpoint
- a pair of program points
- chosen to divide the loops into loop-free segments
- 左图中的 a, b, c
- T 和 R 会一起从某个 cutpoint 到下一个 cutpoint
- 在每个 cutpoint 都有某个不变式成立
- 在点 a, T 和 R 有相同的初始状态
- 在点 c, T 和 R 有相同的返回值(eax)
# Proof Obligation
Proof obligation
- 如果 T 和 R 从相同的初始状态出发,并且直接转移到 c,它们都会终止并且返回值相同。
- 如果 T 和 R 从相同的初始状态出发,并且转移到 b,它们会满足一个不变式 I。
- 如果 T 和 R 从满足 I 的 b 出发,并且回到 b,那么 I 仍然满足。
- 如果 T 和 R 从满足 I 的 b 出发,并且到达 c,那么它们都会终止并且返回值相同。
- not enough...
# Code Paths Correspondence

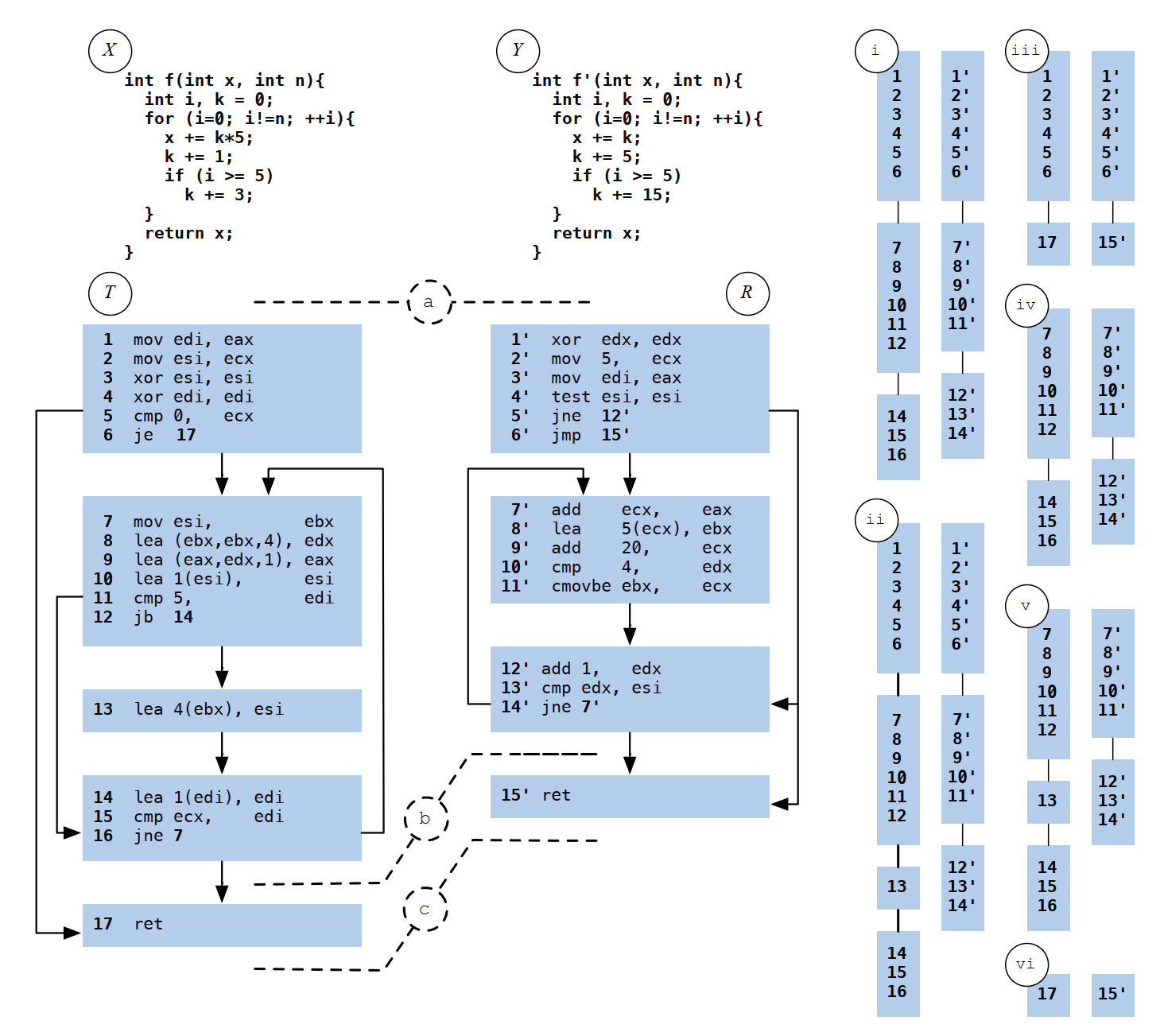

Code Paths Correspondence
- code paths:从一个 cutpoint 到另一个 cutpoint 的指令序列,不会跨过 cutpoint

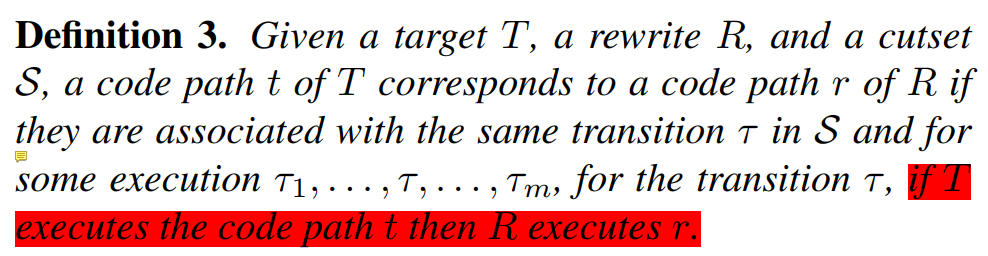

- A code path Pa of T corresponds to a code path Pb of R:如果它们开始和结束的 cutpoint 都相同,而且如果 T 会执行路径 Pa,R 也会执行路径 Pb
# 2 Crucial Questions
2 Crucial Questions:
- Correspondences between code paths
- Invariant inference
Solution: data-driven!
- Correspondences:分析在相同测例上的 execution trace
- Invariant: 由等式的合取构成,其中的变量涉及程序的活跃寄存器,分析在测例集上的 execution snapshot
# Invariant Inference

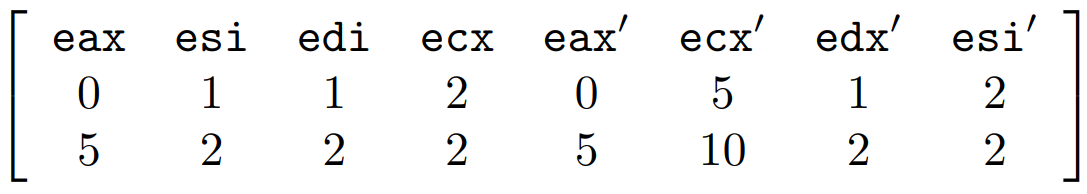

记录活跃寄存器的值的矩阵:
- 不同的行代表不同的测例
- 不同的列代表不同的寄存器
从中可以发现的等式:
- eax = eax'
- 5 * esi = ecx'
- edi = edx'
- ecx = esi'
- ...
有可能会发现伪不变式,会送给 SMT solver 来检验。
Algorithm
Generate cutpoints & corresponding paths
1.
2.
Generate Invariants
3.
Checking Proof Obligations
# Algorithm
# Cutpoint
Generate Cutpoints
cutpoint: a pair of program points
generation: data-driven
- 要求:
- 通过程序点的次数呈线性关系
- 在不同的测例中,堆上只有常数个位置的值不同
- step 1:依两个内存状态相同的值的数量从大到小选择 cutpoint,直到两个程序都 loop-free。
- step 2:如果有 cutpoint 被删掉之后,这两个程序还能保持 loop-free,那就把多余的 cutpoint 删掉。
- repeat:如果有多种最小的 cutpoint 集合可选,我们会去尝试每一个。
# Correspondence
Generate Correspondence between code paths
- Data-driven:运行测例,从实际的 execution traces 中找到 corresponding paths
- 添加两条 proof obligation 给 SMT solver 去验证:
- 对于 T 中两个 cutpoint 之间没有测例执行过的路径,我们任意选取一条在 R 上同样的两个 cutpoint 之间的路径。
- 如果 T 执行路径 p,那么 R 只能执行 p 的 corresponding paths 中的某一条。
- 如果这些 proof obligations 验证失败的话,可以通过反例来发现新的 corresponding paths。
# Invariant
Generate Invariants
- 包含的变量:寄存器、栈位置(假设是有界的)和有限多的堆位置
- 不变式的形式:若干等式的合取
- 考虑由一个 cutpoint 的在测例集上的快照所构成的矩阵,我们计算其零空间的一组基,每一个基向量对应一个等式。
- A 的零空间就是所有满足 Ax = 0 的向量 x 所张成的空间。

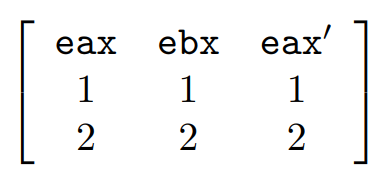

- 比如说下面的矩阵,一组基向量是 [1, -1, 0] 和 [0, 1, -1],它们对应的等式就是
- eax * (1) + ebx * (-1) + eax' * 0 = 0,即 eax = ebx,
- 和 eax * 0 + ebx * (1) + eax' * (-1) = 0,即 ebx = eax'
- 这种做法的好处:不会有正确的等式关系被遗漏。
# Checking Proof Obligations
Checking Proof Obligations
- 将程序编码为 SMT 公式,喂给 SMT solver。
- 理论:quantifier-free theory of bit-vectors
- 包括三类基本的 proof obligation:
- {E} <t, r> {Q},E 代表两个状态等价。这里的 corresponding paths 是从 T 和 R 的开头到某一个 cutpoint,Q 是这个 cutpoint 上的不变式。
- {P} <t, r> {Q},t 和 r 是一对 corresponding paths,它们从 cutpoint n1 出发到 cutpoint n2 结束。P 是 n1 的不变式,Q 是 n2 的不变式。
- {P} <t, r> {F},t 和 r 是从某个以 P 为不变式的 cutpoint 出发,到一条返回指令结束的路径对,F 表示返回值和内存状态相同。
- 如果验证失败,我们会把反例集成进相应的矩阵中,尝试重新推导不变式。
- Liveness Computation
- Testcase Generation
- Tracing
- Invariant Generation
- VC Generation
Implementation: DDEC
# Liveness Computation
Liveness Computation
- 由于 x86 会有 register aliasing,我们需要对标准的数据流算法作修改。
- 当读一个寄存器的时候,我们认为其读了所有的 sub-register。
- 当写一个寄存器的时候,我们认为其写了所有的 super-register。
# Testcase Generation
Testcase Generation
- 对于没有内存读写的程序,可以自动生成测例:只需对所有的 live-in registers 赋一个随机值即可。
- 对于有内存读写的程序,就需要用户指定测例。
# Tracing

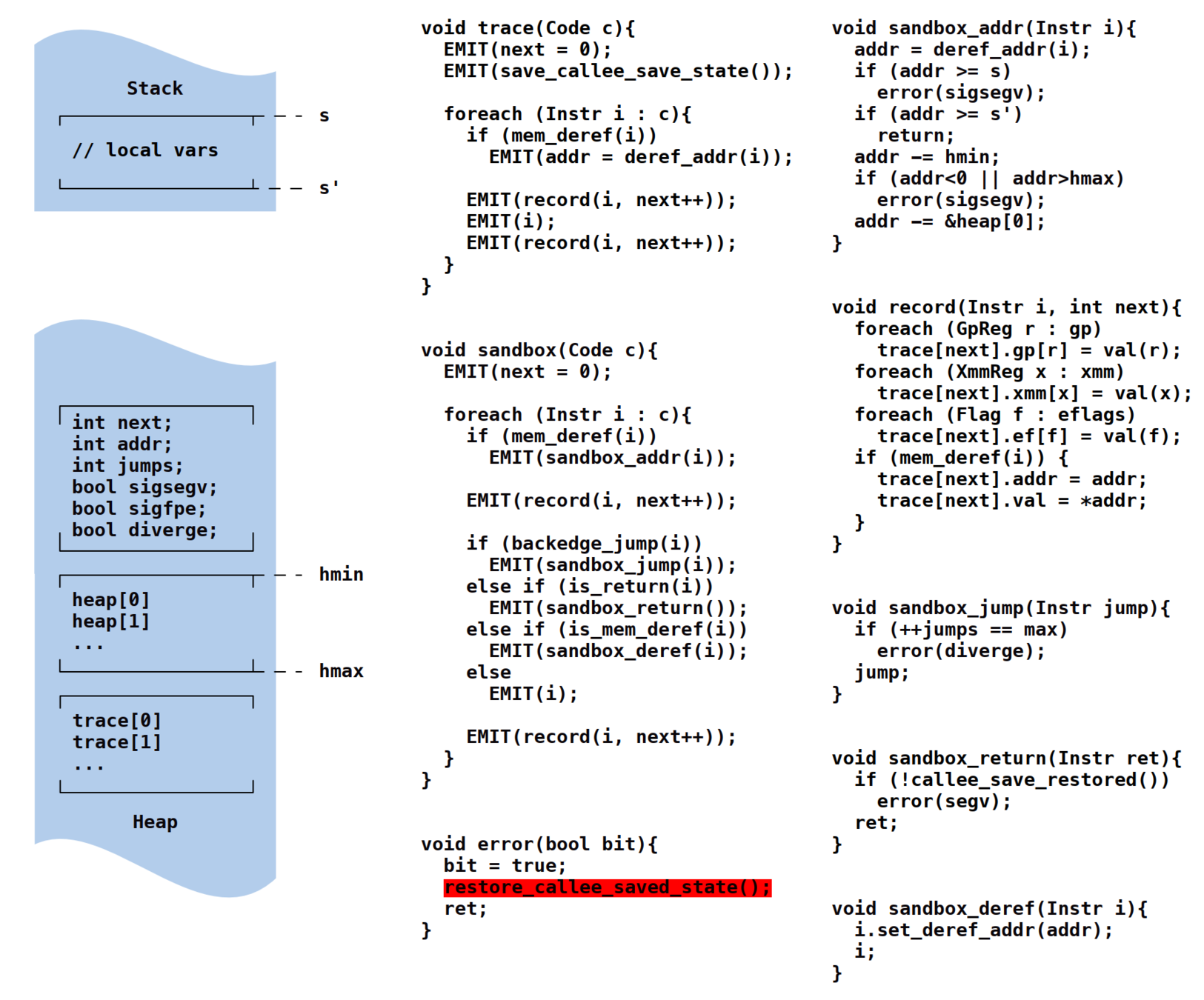

Tracing
- 在每一条指令运行前后都会记录程序状态(record)
- 假定 T 在测例集上不会崩溃,但 R 是可能崩溃的(sandbox)
- 我们会用 T 的信息来简化 R 的运行,比如限制栈大小、堆的上下界(hmin/hmax)、循环次数(sandbox_jump)。
# Invariant Generation
Invariant Generation
- feature:register, stack location and a finite set of heap locations
- 栈位置:考虑成临时变量
- 如果最长的 live feature 是 x bits,对于每一个 x bits 的 feature,我们会搞一列;对于每一个低于 x bits 的 feature,我们会将其扩展至 x bits,由于有 zero-extended 和 signed-extended 两种扩展方式,我们会搞两列。
# VC Generation
VC Generation
- SMT solver: Z3
- 不支持浮点数:IEEE 754 的浮点数与 SMT 中的 real theory 还是不同的,比如说 IEEE 754 的浮点数没有加法结合律。
- 由于 x86 缺乏 formal semantics,需要手动将 x86 的汇编 encode 成 Z3 公式,这个 encoding 的正确性只能通过测试来保证。
- 比如 popcnt,Intel 只提供了用循环来非形式化描述的语义。
- 对于有的指令,硬件实现与标准不同,此时我们编码了所观察到的硬件行为和规范描述的上近似。
- 内存被建模成了两个向量:64-bit 的向量和 8-bit 的向量
- 对于一些昂贵的操作(比如乘法和除法),我们将其考虑成未解释函数
- 一个难点:spill slot,将其考虑成特殊的临时变量
- DDEC v.s. equality saturation
- OpenSSL
- CompCert and gcc
- STOKE
Experiments
# Equality Saturation
DDEC v.s. equality saturation
- equality saturation 依赖于 expert rule,而对于像 x86 的 CISC 指令集,确定这些规则是非常一个令人望而却步的任务,所以 equality saturation 实际上只能应用于高级或者中间语言。

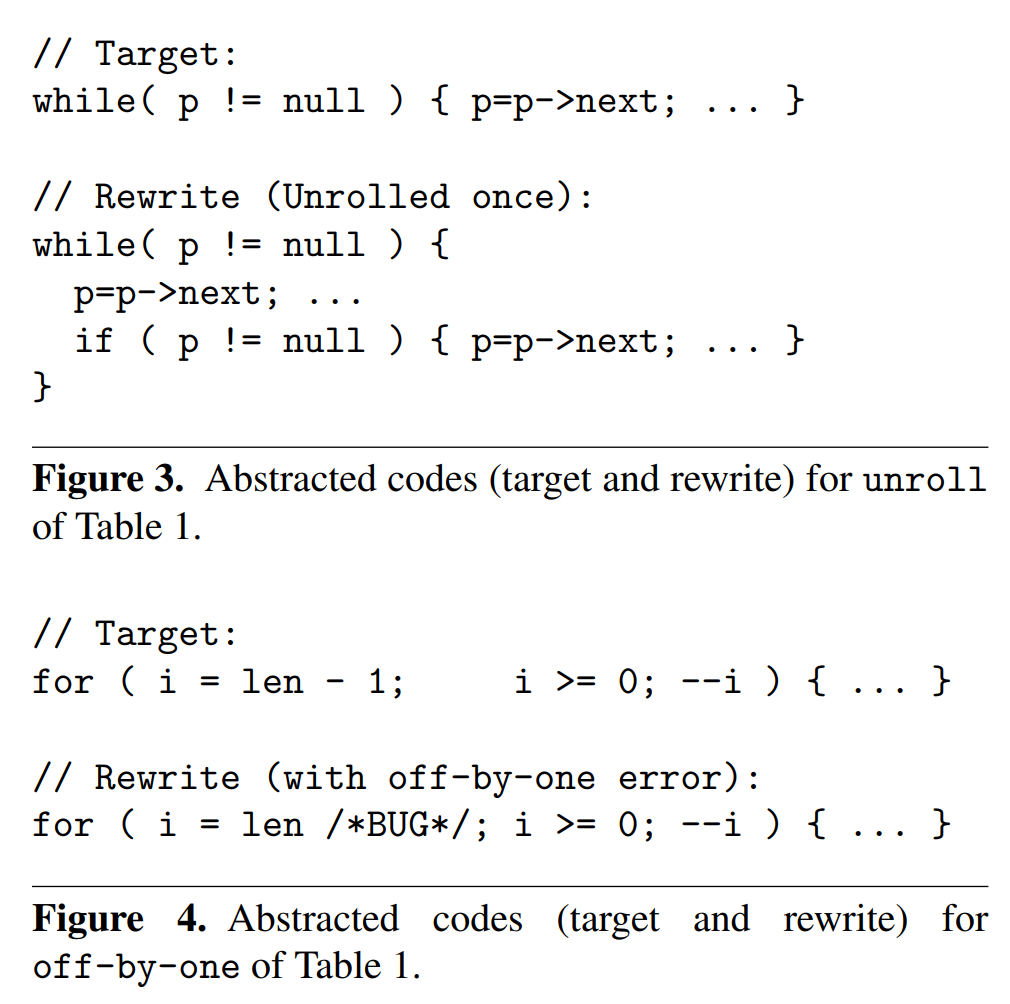

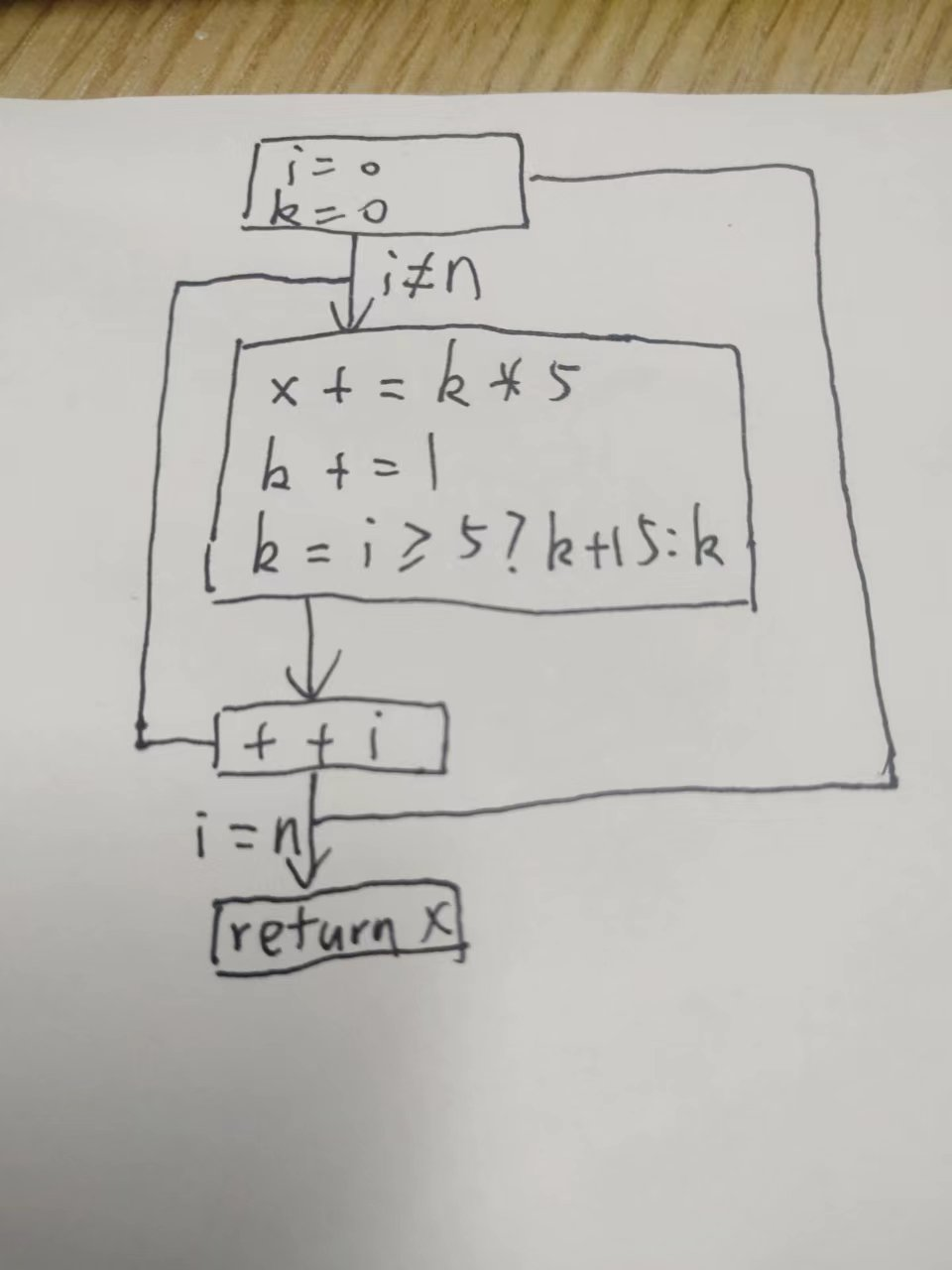

- equality saturation 处理不了像是用 loop unrolling 优化的程序(Figure 3)。
- 对于语义上不同的程序,equality saturation 不保证终止,而 DDEC 总会终止于一个反例,但 DDEC 找到的反例很难对应到源代码级别(Figure 4)。
# CompCert and gcc

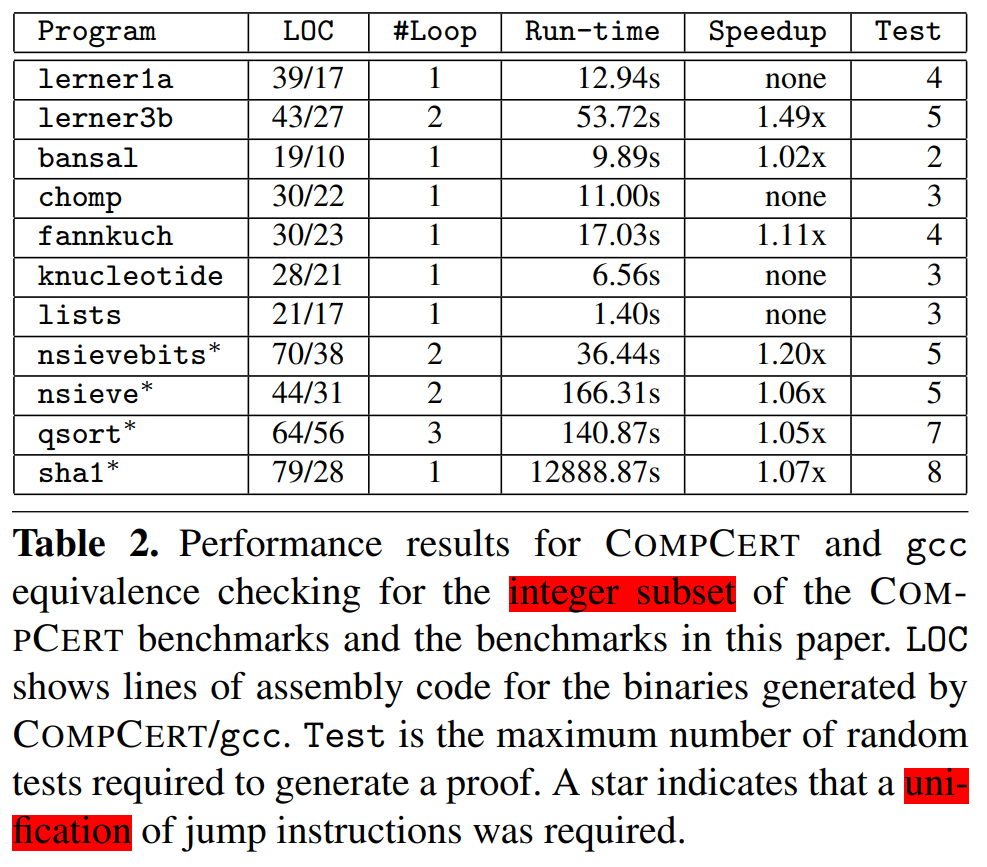

CompCert and gcc
- 验证用 CompCert 编译出来的汇编程序和用 gcc 编译出来汇编程序是等价的,相当于可以对 CompCert 作加速,或者说可以确保 gcc 的正确性。

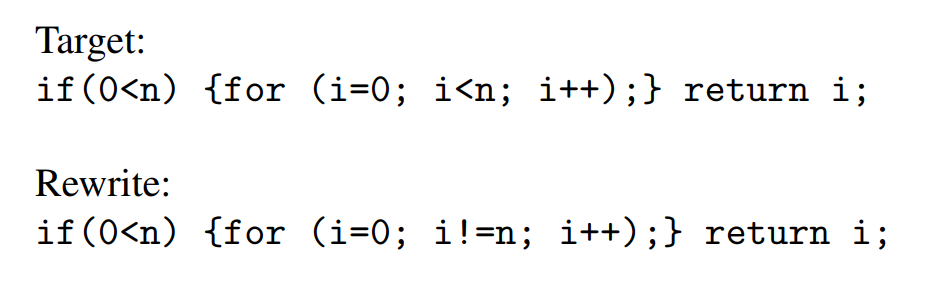

- 发现有的程序确实是需要不等式作为不变式,比如下面的程序需要 i=i' /\ n=n' /\ i<=n
# STOKE

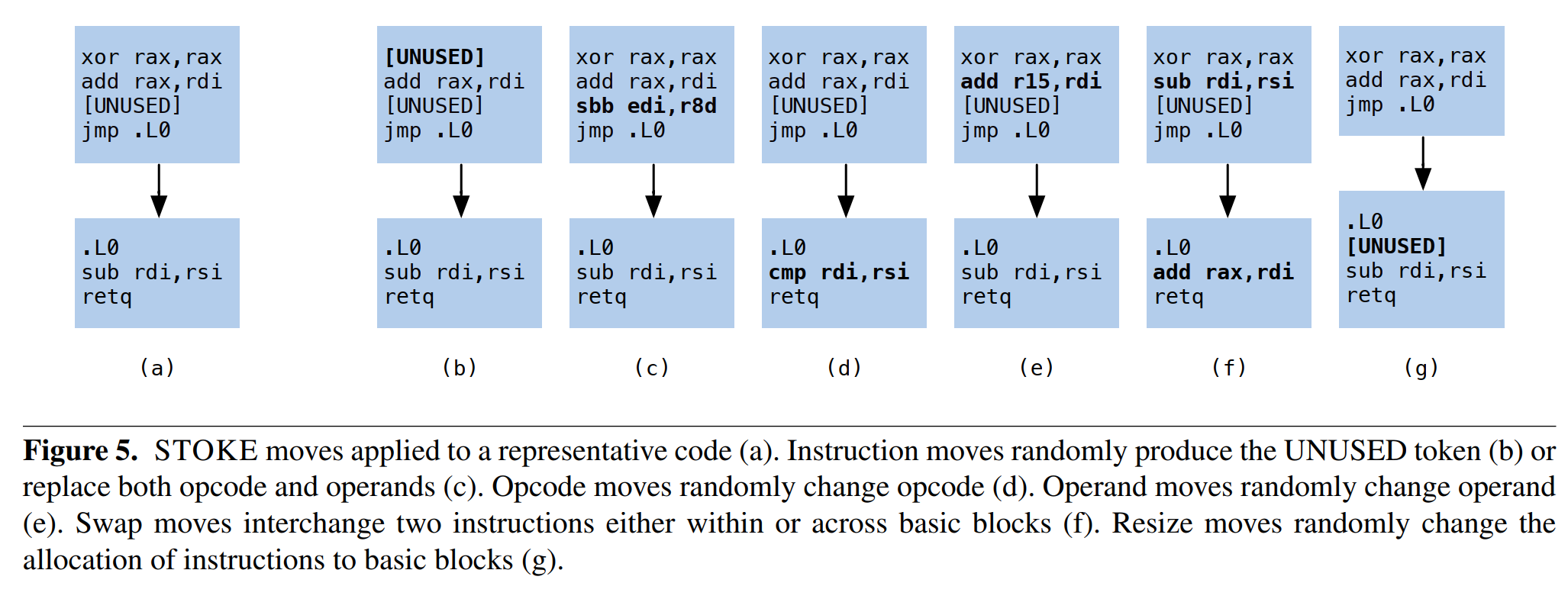

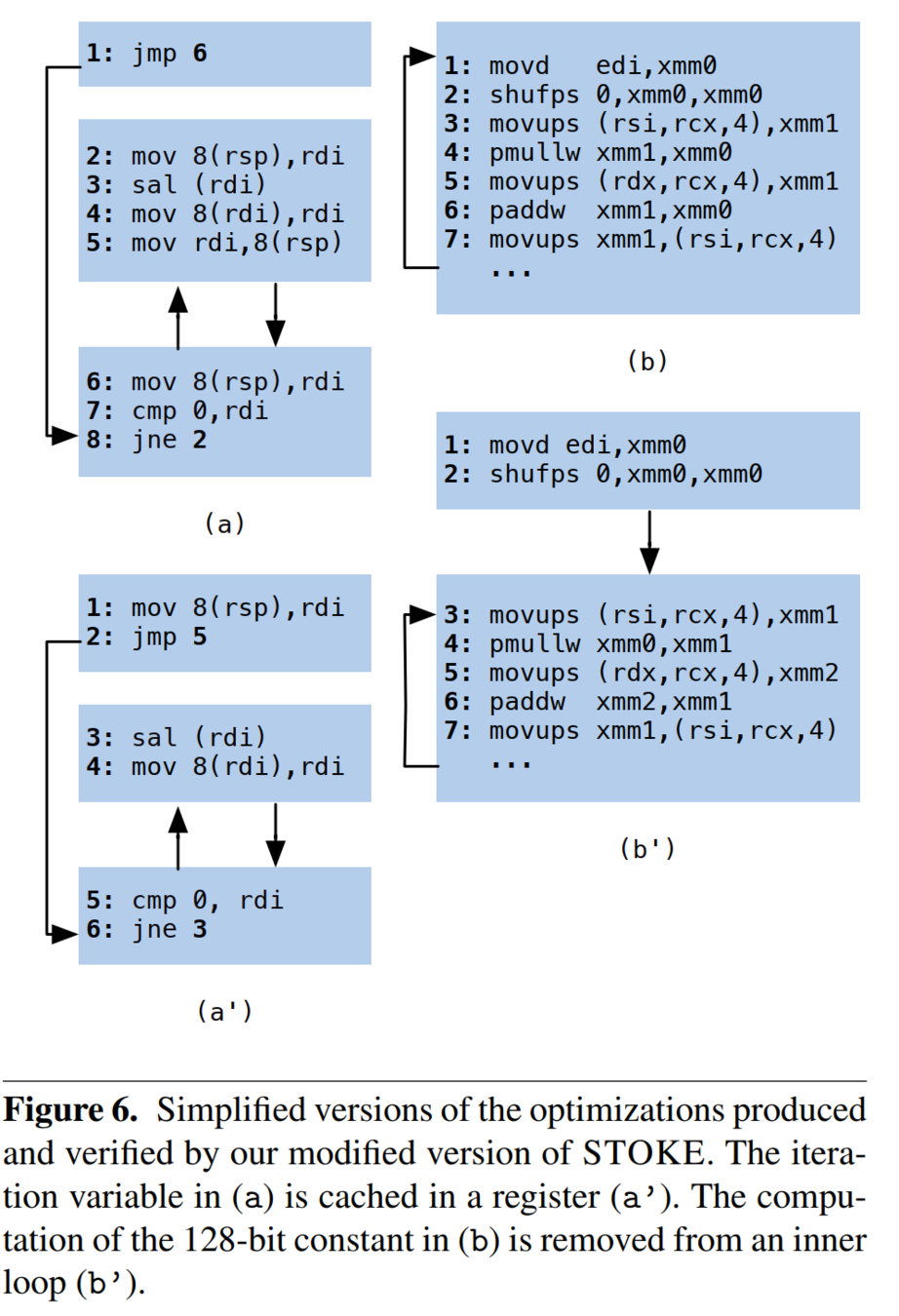

STOKE
cost function 中的 performance term 需要更新如下,nd() 是 loop nesting depth,w 是一个常数(我们设为 20)。
