Neuroevolution in RoboCup2D

Bachelor Präsentation

1

Alexander Isenko

19.01.2017

Betreuer: Thomas Gabor M.Sc,

          Dr. Lenz Belzner

3

Alexander Isenko

19.01.2017

Fragestellung

4

Alexander Isenko

19.01.2017

Fragestellung

5

Alexander Isenko

19.01.2017

Fragestellung

6

Alexander Isenko

19.01.2017

Fragestellung

Untersuchung von neuroevolutionären Algorithmen

in einer Domäne mit seltener Fitnessfunktion ohne Gradienten

7

Alexander Isenko

19.01.2017

Domäne - RoboCup [1][2]

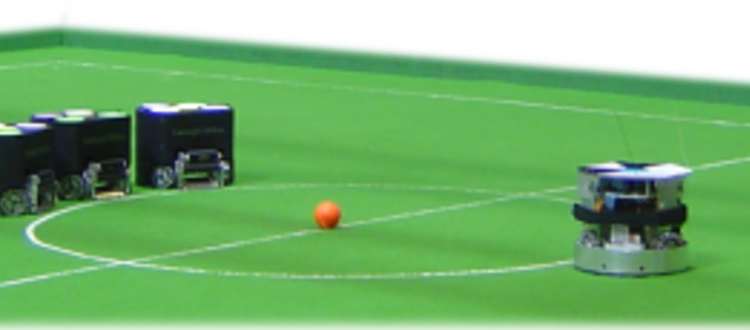

RoboCup Small Size

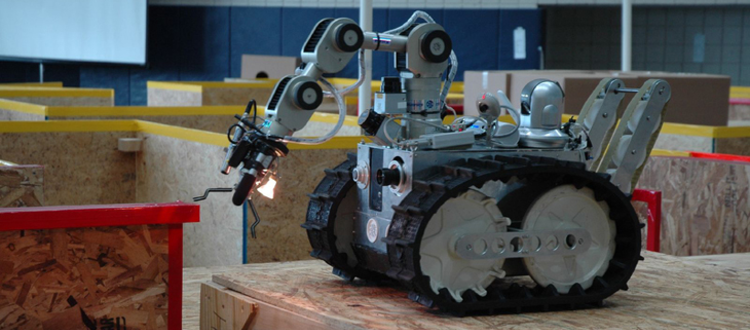

RoboCup@Rescue

RoboCupSoccer Standart

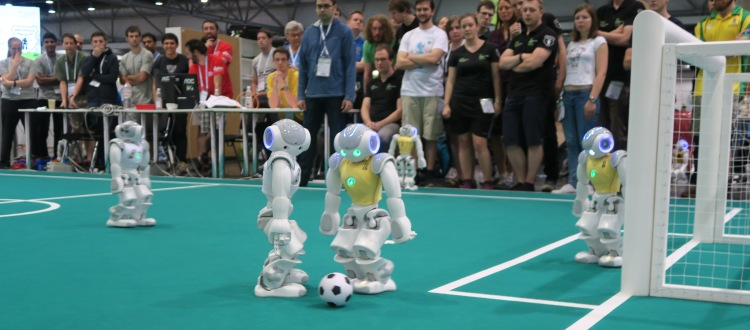

RoboCupSoccer Humanoid

Untersuchung von neuroevolutionären Algorithmen in einer Domäne mit seltener Fitnessfunktion ohne Gradienten

8

Alexander Isenko

19.01.2017

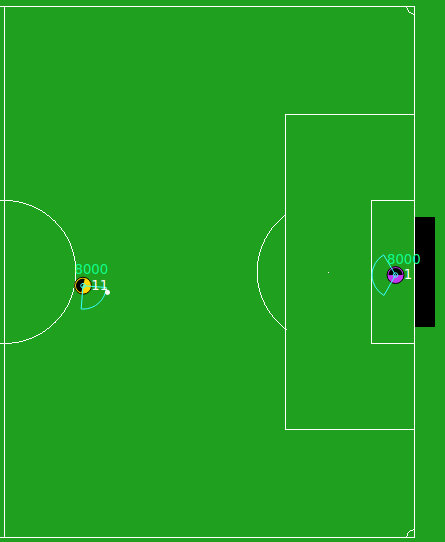

Subdomäne - Half Field Offense

  • Halbes Spielfeld
  • 1 vs 1 Szenario
  • Deterministischer Torwart

Untersuchung von neuroevolutionären Algorithmen in einer Domäne mit seltener Fitnessfunktion ohne Gradienten

9

Alexander Isenko

19.01.2017

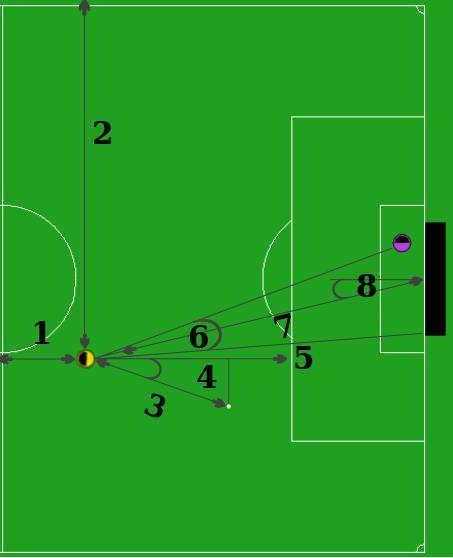

Half Field Offense - Zustandsraum [3]

  1. X-Position
  2. Y-Position
  3. Distanz zum Ball
  4. Winkel zum Ball
  5. Sichtrichtung
  6. Winkel zw. Torwart & Pfosten
  7. Distanz zur Tormitte
  8. Winkel zur Tormitte
  9. Ballaktion ausführbar

Untersuchung von neuroevolutionären Algorithmen in einer Domäne mit seltener Fitnessfunktion ohne Gradienten

10

Alexander Isenko

19.01.2017

Half Field Offense - Aktionsraum [3]

Aktion Bedeutung
Move Bewegung in Richtung des Balls
Shoot Schieße den Ball in Richtung des Tores
Dribble Schieße den Ball vor dir hin und lauf hinterher
Intercept Sprintet in Richtung des Balls
No-Op Führe keine Aktion aus

Untersuchung von neuroevolutionären Algorithmen in einer Domäne mit seltener Fitnessfunktion ohne Gradienten

11

Alexander Isenko

19.01.2017

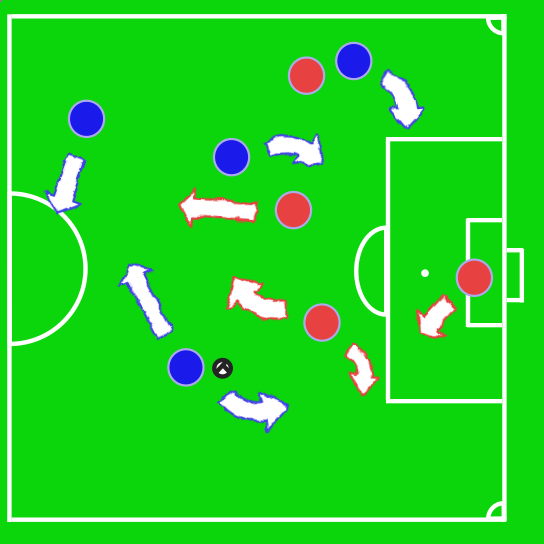

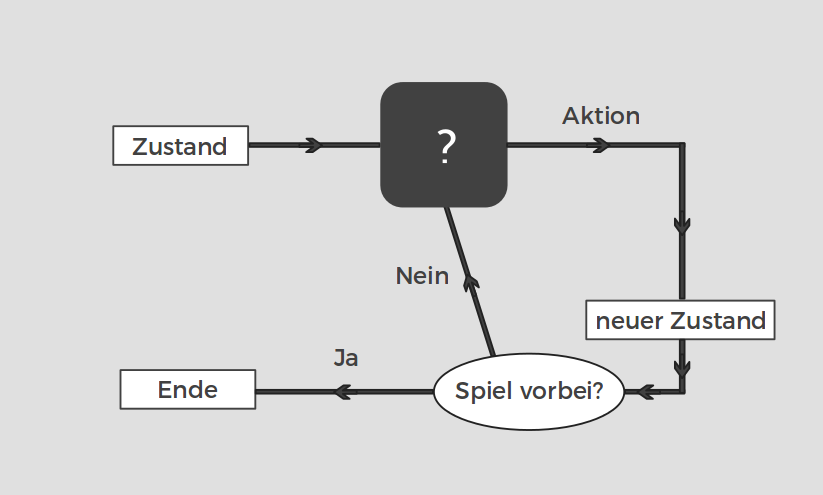

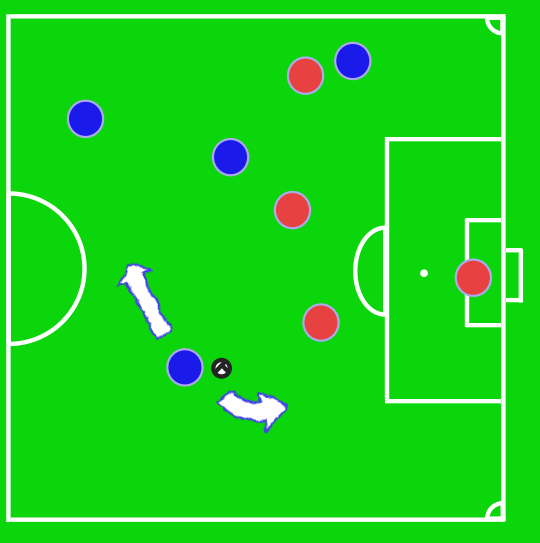

Half Field Offense - Ablauf eines Spiels

Untersuchung von neuroevolutionären Algorithmen in einer Domäne mit seltener Fitnessfunktion ohne Gradienten

12

Alexander Isenko

19.01.2017

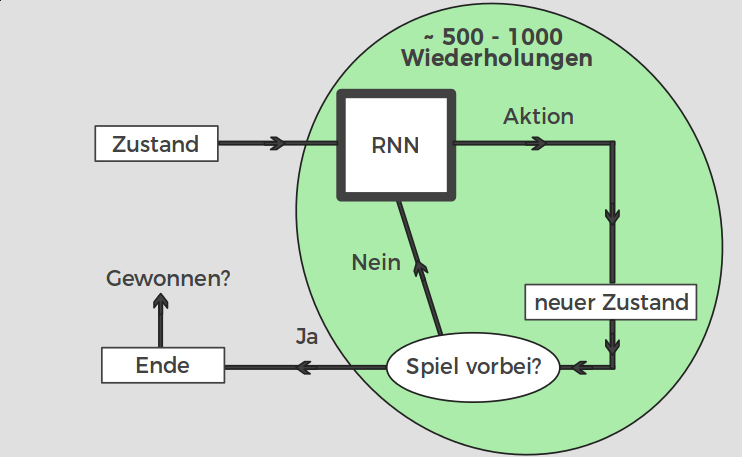

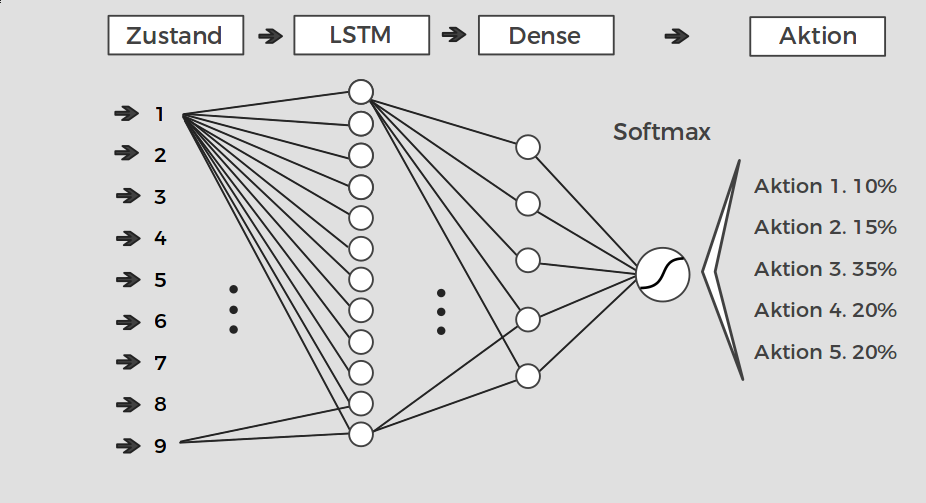

Technik - Neuronale Netze

Untersuchung von neuroevolutionären Algorithmen in einer Domäne mit seltener Fitnessfunktion ohne Gradienten

13

Alexander Isenko

19.01.2017

Problem - Seltene Fitnessfunktion

Untersuchung von neuroevolutionären Algorithmen in einer Domäne mit seltener Fitnessfunktion ohne Gradienten

14

Alexander Isenko

19.01.2017

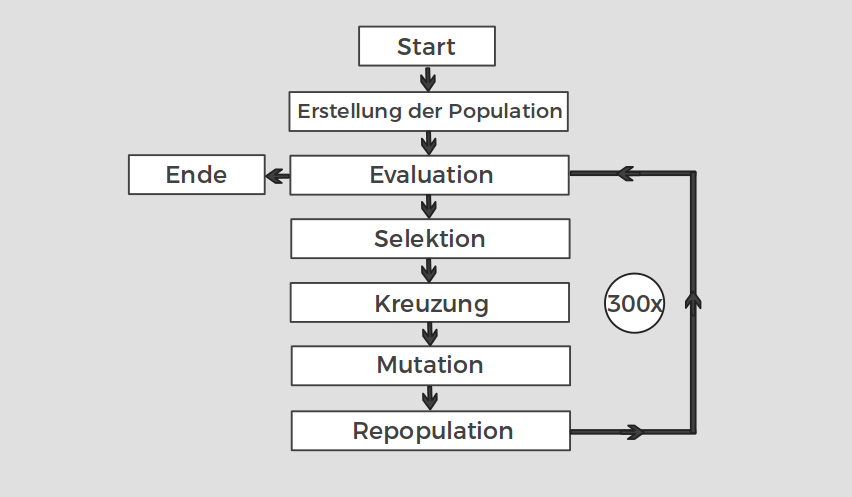

Technik - Genetischer Algorithmus

Untersuchung von neuroevolutionären Algorithmen in einer Domäne mit seltener Fitnessfunktion ohne Gradienten

15

Alexander Isenko

19.01.2017

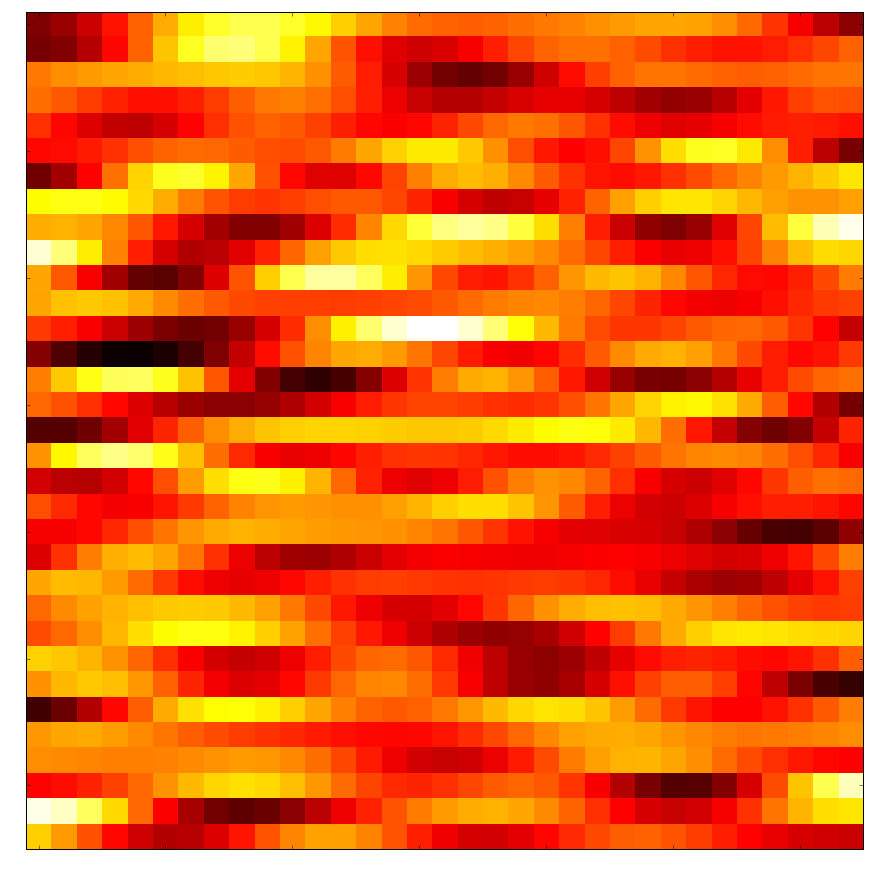

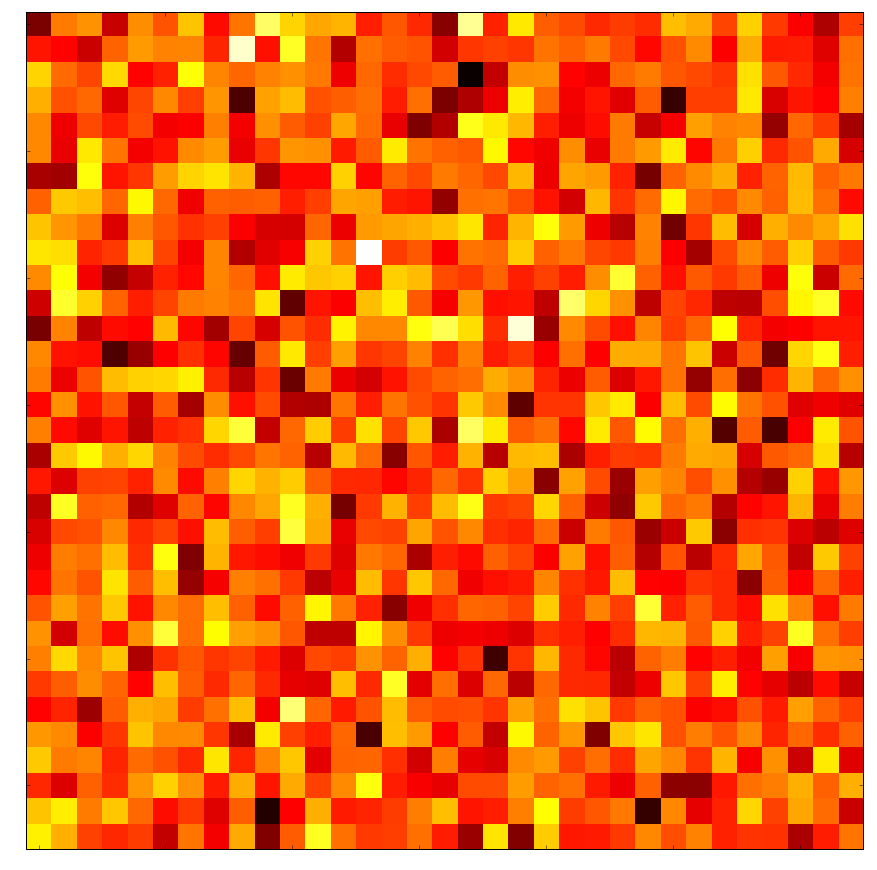

Kompression - Diskrete Kosinus Transformation

1:1

1:5

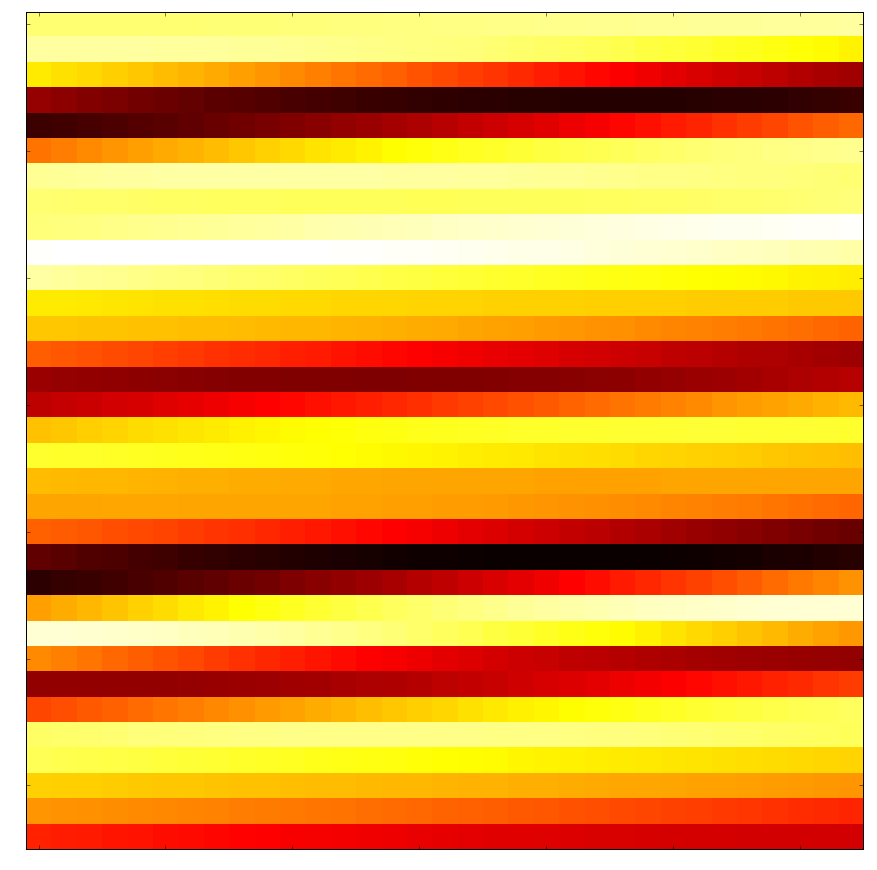

1:55

Untersuchung von neuroevolutionären Algorithmen in einer Domäne mit seltener Fitnessfunktion ohne Gradienten

16

Alexander Isenko

19.01.2017

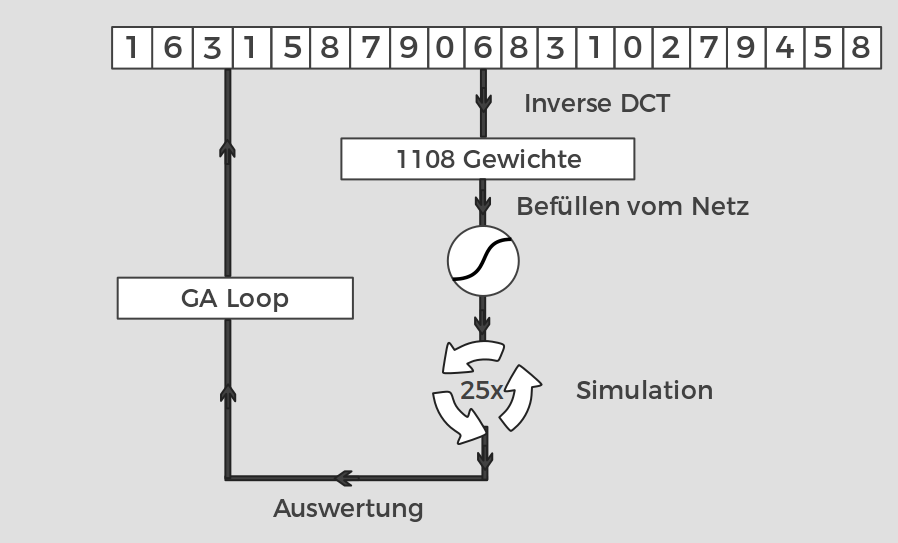

Technik #1 - Naive Neuroevolution

Untersuchung von neuroevolutionären Algorithmen in einer Domäne mit seltener Fitnessfunktion ohne Gradienten

17

Alexander Isenko

19.01.2017

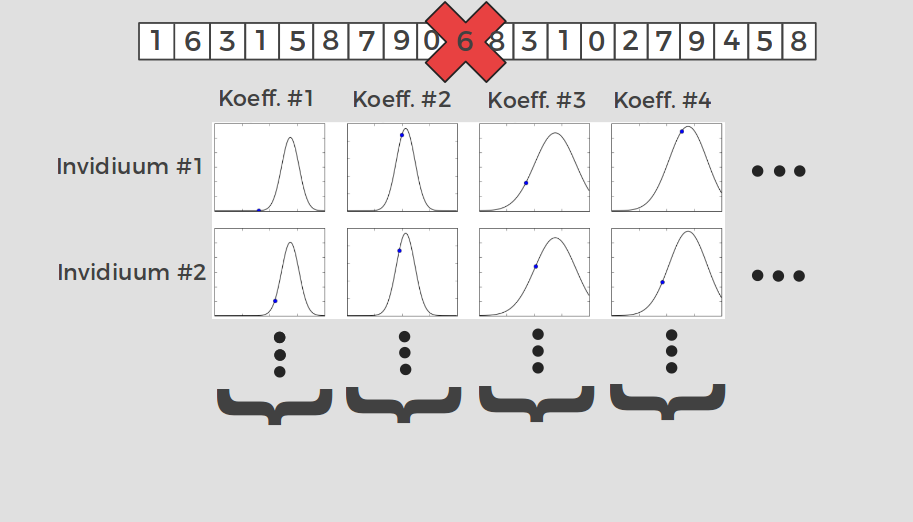

Technik #2 - Cross Entropy Method [5]

Untersuchung von neuroevolutionären Algorithmen in einer Domäne mit seltener Fitnessfunktion ohne Gradienten

\mu = 3.76
μ=3.76\mu = 3.76
\sigma^2 = 1.58
σ2=1.58\sigma^2 = 1.58
\mu = 0.68
μ=0.68\mu = 0.68
\sigma^2 = 1.69
σ2=1.69\sigma^2 = 1.69
\mu = 3.81
μ=3.81\mu = 3.81
\sigma^2 = 3.73
σ2=3.73\sigma^2 = 3.73
\mu = 3.90
μ=3.90\mu = 3.90
\sigma^2 = 3.44
σ2=3.44\sigma^2 = 3.44
\mathcal{N}(x |
N(x∣\mathcal{N}(x |
)
))

18

Alexander Isenko

19.01.2017

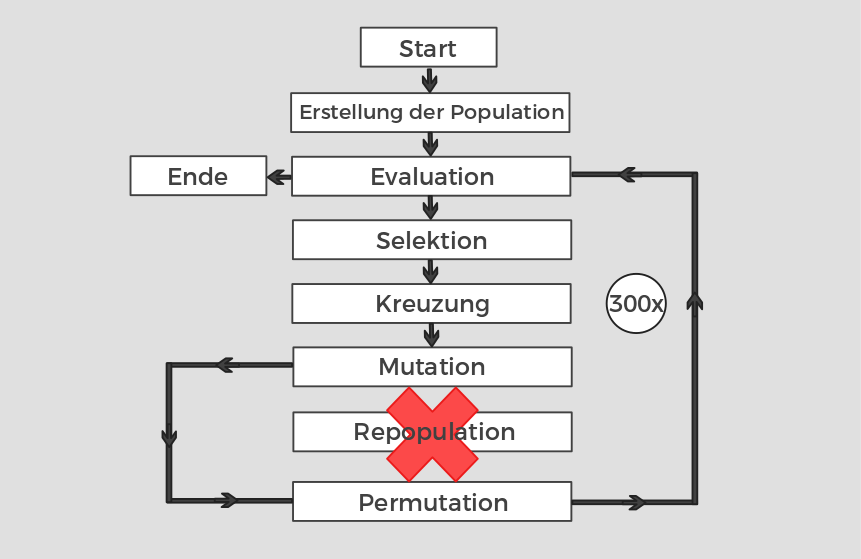

Technik #3 - CoSyNE [4]

Untersuchung von neuroevolutionären Algorithmen in einer Domäne mit seltener Fitnessfunktion ohne Gradienten

19

Alexander Isenko

19.01.2017

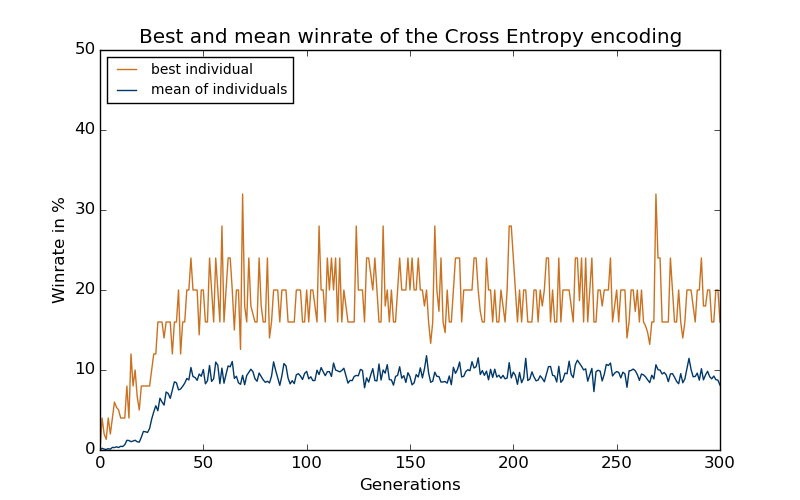

Resultate - Cross Entropy Method

Untersuchung von neuroevolutionären Algorithmen in einer Domäne mit seltener Fitnessfunktion ohne Gradienten

20

Alexander Isenko

19.01.2017

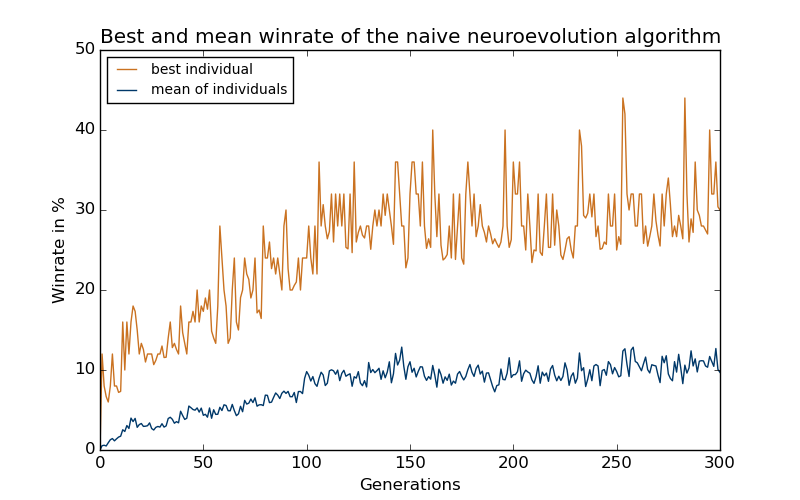

Resultate - Naive Neuroevulution

Untersuchung von neuroevolutionären Algorithmen in einer Domäne mit seltener Fitnessfunktion ohne Gradienten

21

Alexander Isenko

19.01.2017

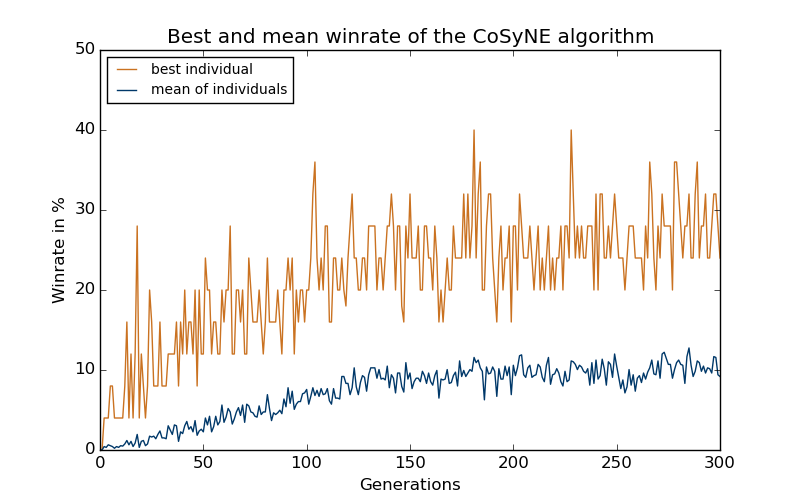

Resultate - CoSyNE

Untersuchung von neuroevolutionären Algorithmen in einer Domäne mit seltener Fitnessfunktion ohne Gradienten

22

Alexander Isenko

19.01.2017

Resultate - Zusammenfassung

Algorithmus E(Trainierte Fit.) E(Getestete Fit.) E(Fehler)
Cross Entropy 29.60% 6.56% 77.87%
CoSyNE 37.60% 12.45% 66.98%
Naive Neuroevo. 42.00% 20.13% 51.93%

Untersuchung von neuroevolutionären Algorithmen in einer Domäne mit seltener Fitnessfunktion ohne Gradienten

23

Alexander Isenko

19.01.2017

Resultate

Video

24

Alexander Isenko

19.01.2017

Ausblick

  • Die Implementierung und Algorithmus sind erweiterbar auf 4 vs 4 modelliert
  • OpenAI Gym Aufgabe wurde freigeschaltet ohne bisherige Submissions
  • Tests gegen Policy Gradient Methoden
  • CoSyNE + DCT haben bei den Papern viel besser abgeschnitten [4], verschiedene Parametrisierung sollten ausprobiert werden

25

Alexander Isenko

19.01.2017

Referenzen

[1] http://www.robocup.org/leagues

[2] http://www.robocup.org/a_brief_history_of_robocup

[3] https://github.com/LARG/HFO/blob/master/doc/manual.pdf

[4] F. Gomez, J. Schmidhuber, and R. Miikkulainen, “Efficient non-linear control
through neuroevolution,” in Proceedings of the European Conference on Machine
Learning, (Berlin), pp. 654–662, Springer, 2006

[5] https://gym.openai.com/docs/rl



26

Alexander Isenko

19.01.2017

Half Field Offense - Zustandsraum

Winkelkodierung

\text{Sei } f : [0,\pi] \rightarrow [-1, 1] \text{ die Kodierungsfunktion}
Sei f:[0,π]→[−1,1] die Kodierungsfunktion\text{Sei } f : [0,\pi] \rightarrow [-1, 1] \text{ die Kodierungsfunktion}
\text{und } g : [-1, 1] \rightarrow [0, \pi] \text{ die inverse Dekodierungsfunktion}:
und g:[−1,1]→[0,π] die inverse Dekodierungsfunktion:\text{und } g : [-1, 1] \rightarrow [0, \pi] \text{ die inverse Dekodierungsfunktion}:
f(x) = (\frac{x}{\pi} - 1) \cdot 2, \;\; g(x) = (\frac{x}{2} + 1) \cdot \pi
f(x)=(xπ−1)⋅2,g(x)=(x2+1)⋅πf(x) = (\frac{x}{\pi} - 1) \cdot 2, \;\; g(x) = (\frac{x}{2} + 1) \cdot \pi

Lagekodierung

max_L = \sqrt{l^2 + b^2} \;\;\;\;\; l,b := \text{L}\ddot{a}\text{nge und Breite des Spielfelds}
maxL=l2+b2l,b:=La¨nge und Breite des Spielfeldsmax_L = \sqrt{l^2 + b^2} \;\;\;\;\; l,b := \text{L}\ddot{a}\text{nge und Breite des Spielfelds}
\text{Sei } f : [-max_{\text{L}}, max_{\text{L}}] \rightarrow [-1, +1] \text{ die Kodierungsfunktion}
Sei f:[−maxL,maxL]→[−1,+1] die Kodierungsfunktion\text{Sei } f : [-max_{\text{L}}, max_{\text{L}}] \rightarrow [-1, +1] \text{ die Kodierungsfunktion}
\text{und } g : [-1, +1] \rightarrow [-max_{\text{L}}, max_{\text{L}}] \text{ die inverse Dekodierungsfunktion} :
und g:[−1,+1]→[−maxL,maxL] die inverse Dekodierungsfunktion:\text{und } g : [-1, +1] \rightarrow [-max_{\text{L}}, max_{\text{L}}] \text{ die inverse Dekodierungsfunktion} :
f(x) = \frac{x}{max_{\text{L}}}, \;\; g(x) = x \cdot max_{\text{L}}
f(x)=xmaxL,g(x)=x⋅maxLf(x) = \frac{x}{max_{\text{L}}}, \;\; g(x) = x \cdot max_{\text{L}}

Boole'sche Kodierung

-1 \;\;\; \text{entspricht} \;\;\; false
−1entsprichtfalse-1 \;\;\; \text{entspricht} \;\;\; false
1 \;\;\; \text{entspricht} \;\;\; true
1entsprichttrue1 \;\;\; \text{entspricht} \;\;\; true

27

Alexander Isenko

19.01.2017

GA - Kodierungsdetails

Generationen 300
Populationsgröße 50
Teamepisoden 25
Episodenzeit 500s
Ball nicht berührt 50s
Selektion 25%
Mutation 10%

28

Alexander Isenko

19.01.2017

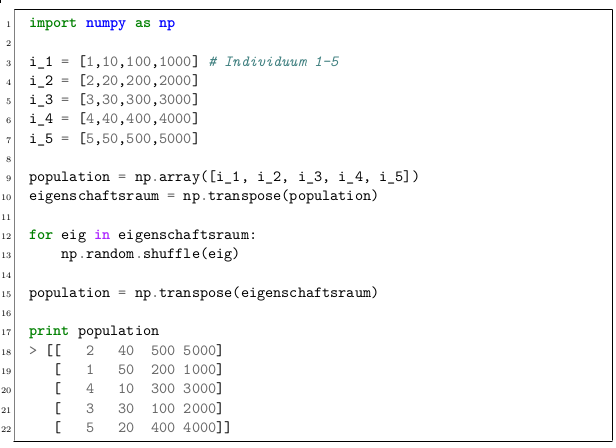

CoSyNE - Beispiel

29

Alexander Isenko

19.01.2017

Fehlerberechung

\text{Fehler} = \frac{F_{\text{Training}} - F_{\text{Test}}}{F_{\text{Training}}}
Fehler=FTraining−FTestFTraining \text{Fehler} = \frac{F_{\text{Training}} - F_{\text{Test}}}{F_{\text{Training}}}
