Interconexión de sistemas Diferenciales LTI
Dr. Rafel Martínez Martínez
Abril 2018
Respuesta en frecuencia
de sistemas LTI
Dr. Rafel Martínez Martínez
Abril 2018
ideas y definiciones

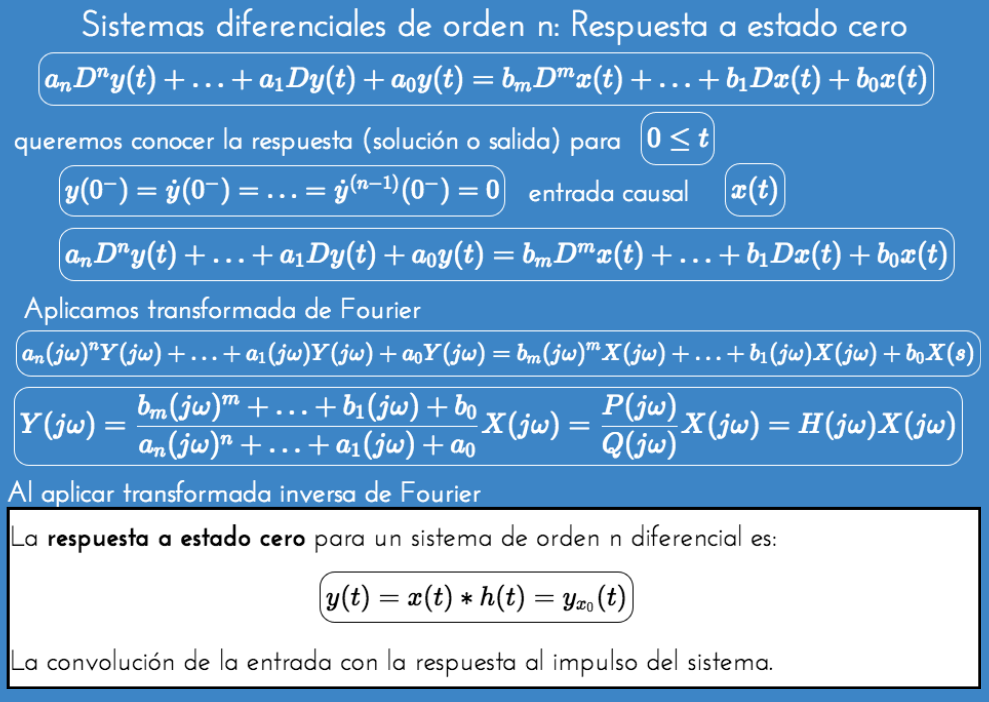

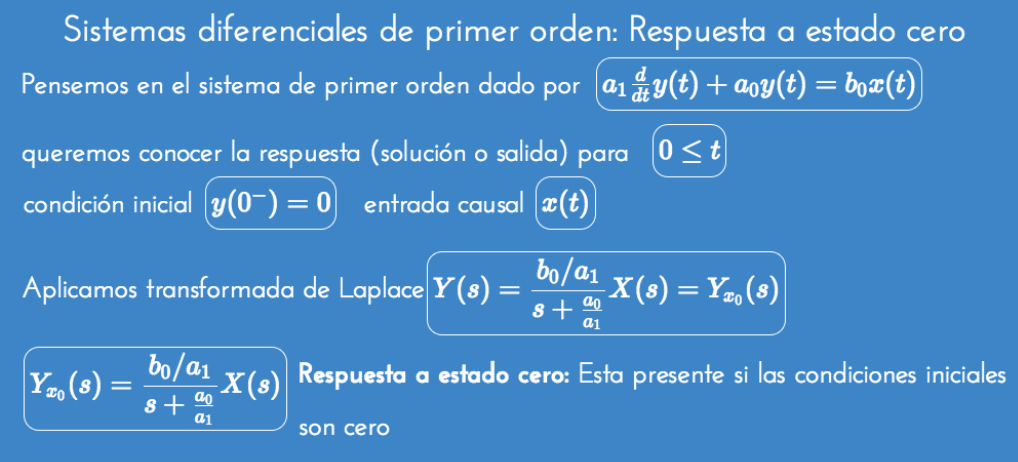

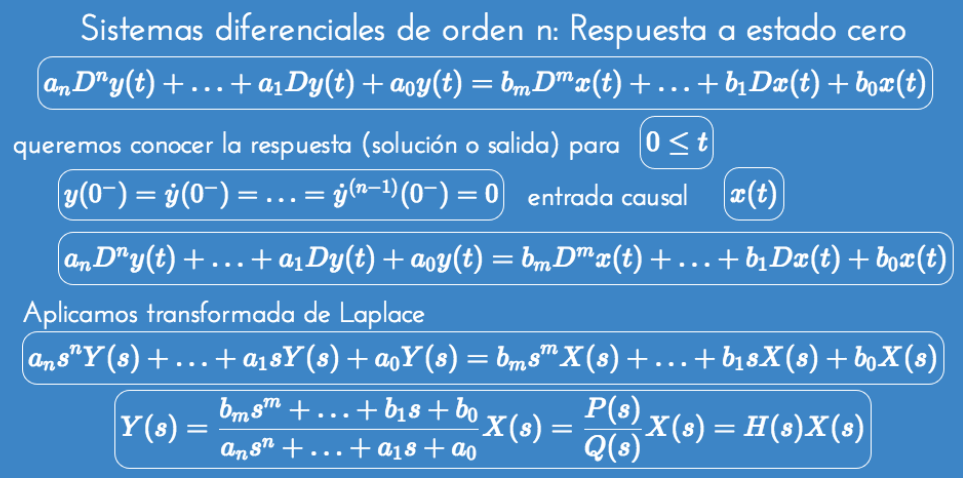

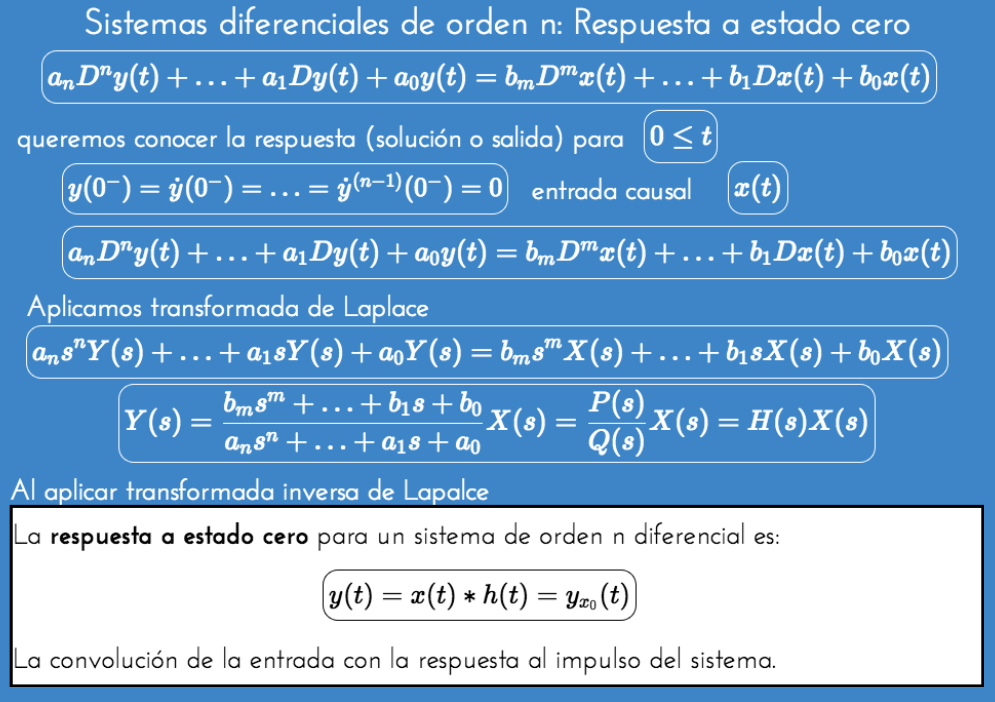

Sistemas diferenciales
- En una ecuación diferencial la salida es la solución de la ecuación
- Las operaciones correspondientes a la entrada es a lo que se "iguala" la ecuación diferencial
\frac{d^2}{dt^2}y(t)+\frac{R}{L}\frac{d}{dt}y(t)+\frac{1}{LC}y(t)=\frac{1}{L}\frac{d}{dt}x(t)
\frac{d^2}{dt^2}y(t)+\frac{R}{L}\frac{d}{dt}y(t)+\frac{1}{LC}y(t)=\frac{1}{LC}x(t)
salida la corriente del circuito
salida el voltaje en el capacitor

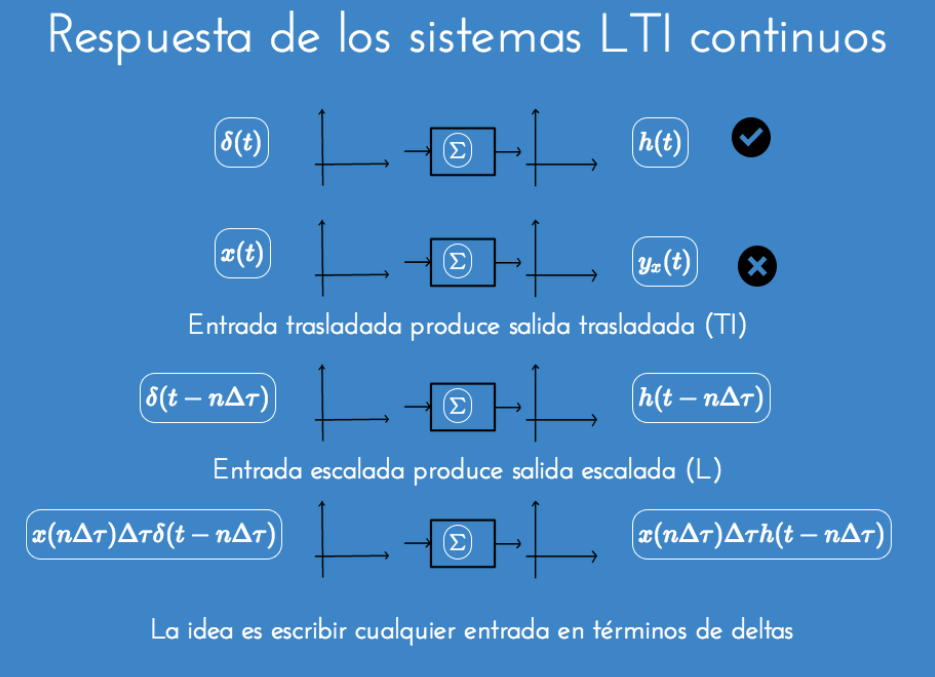

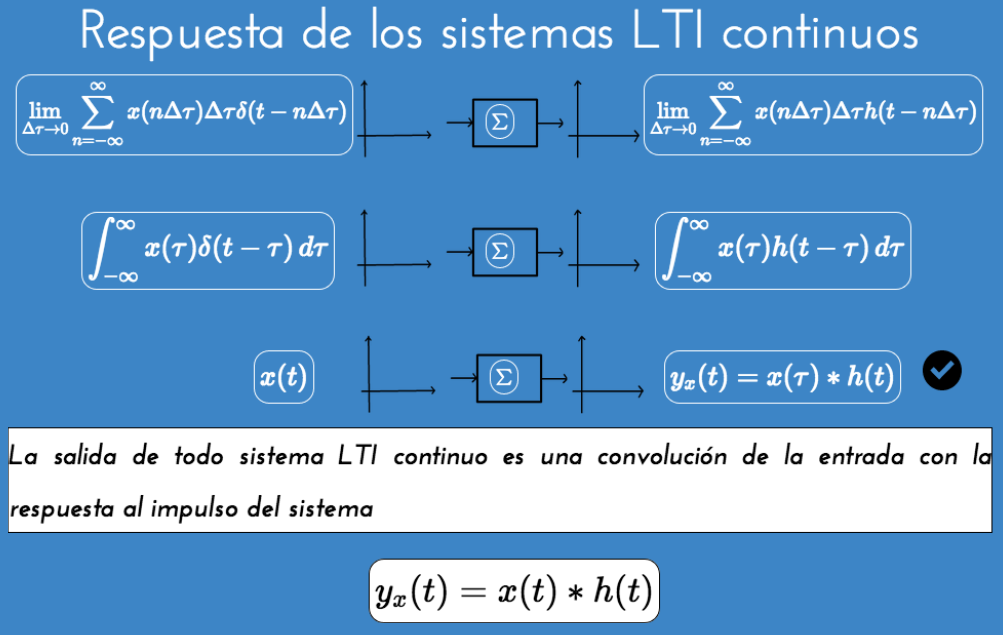

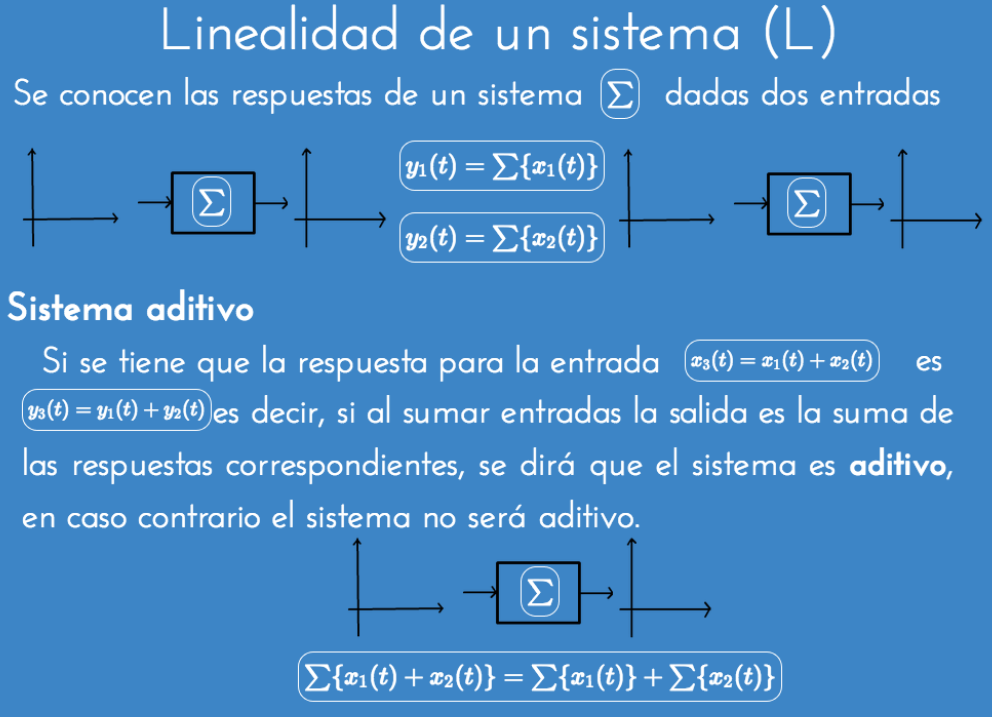

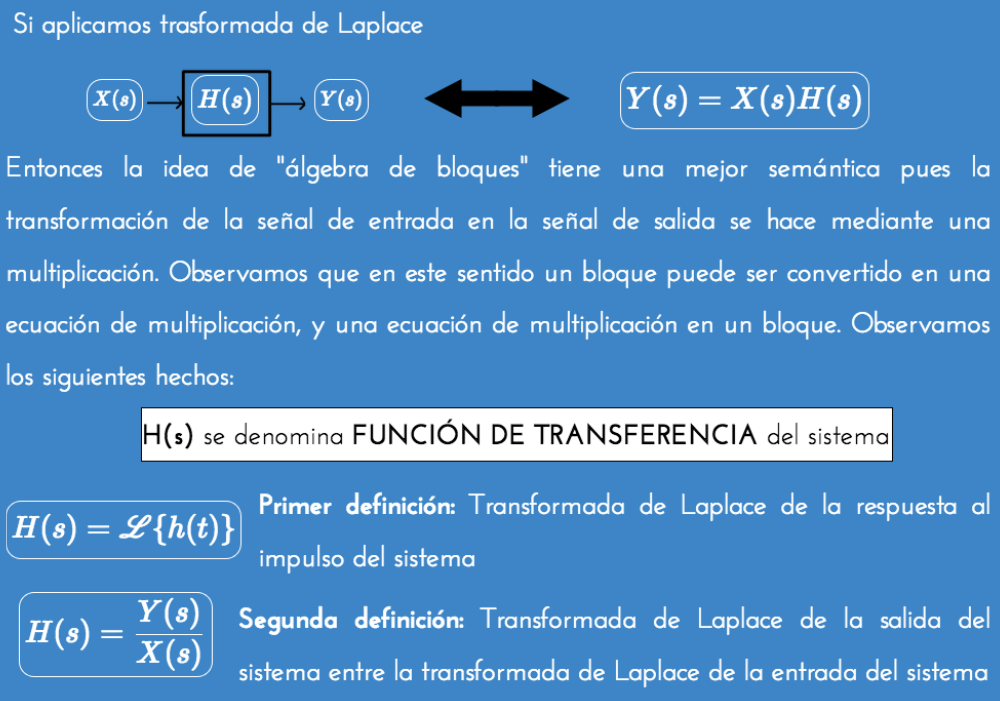

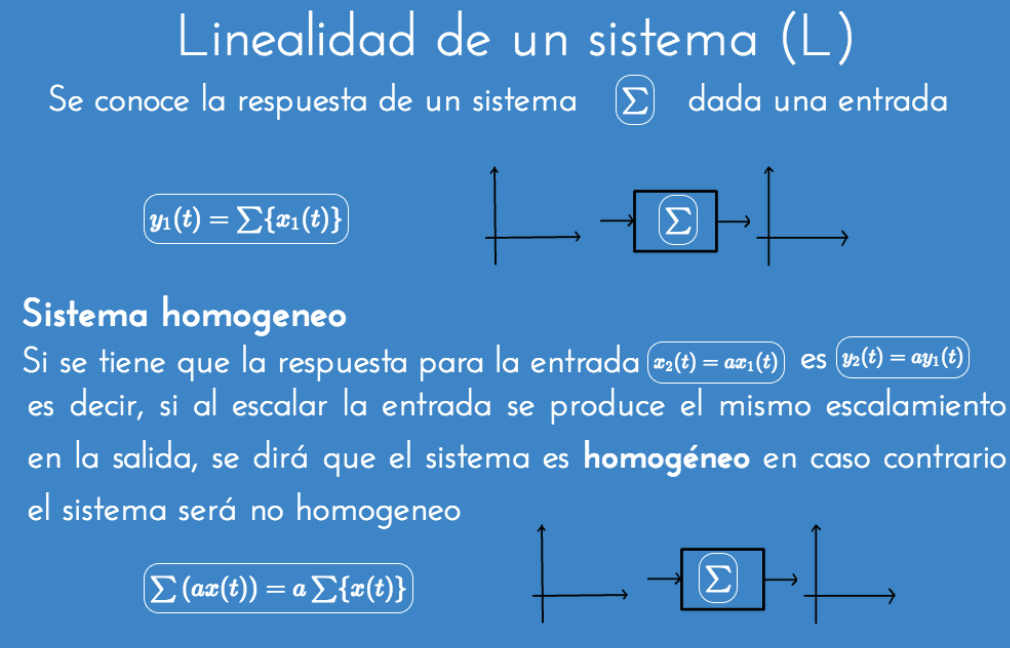

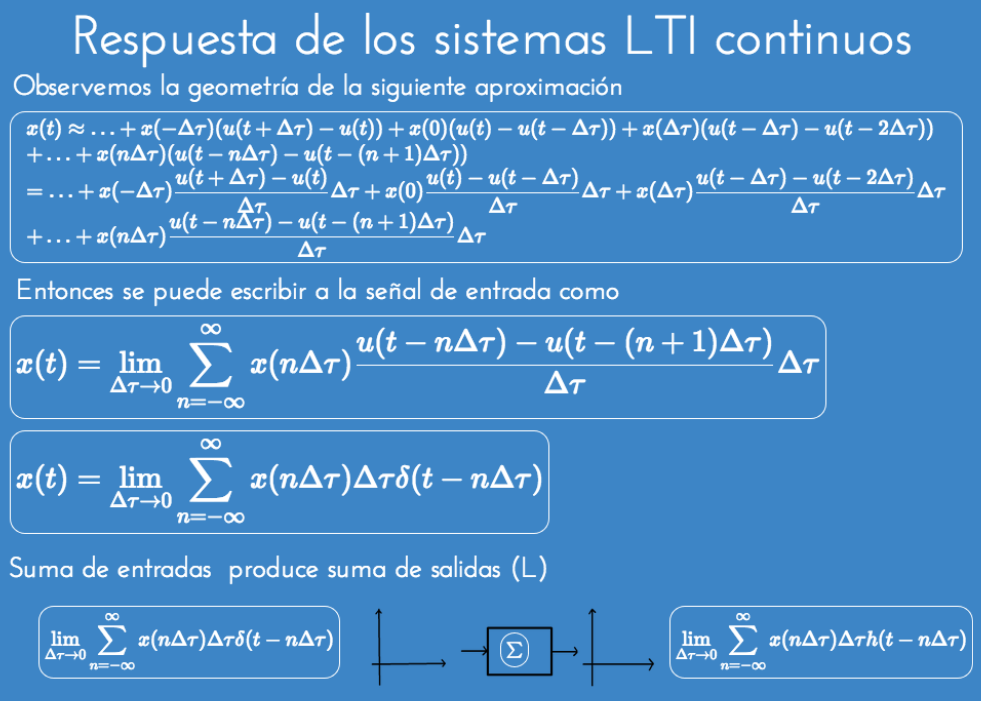

Sistemas LTI
Delta de Dirac

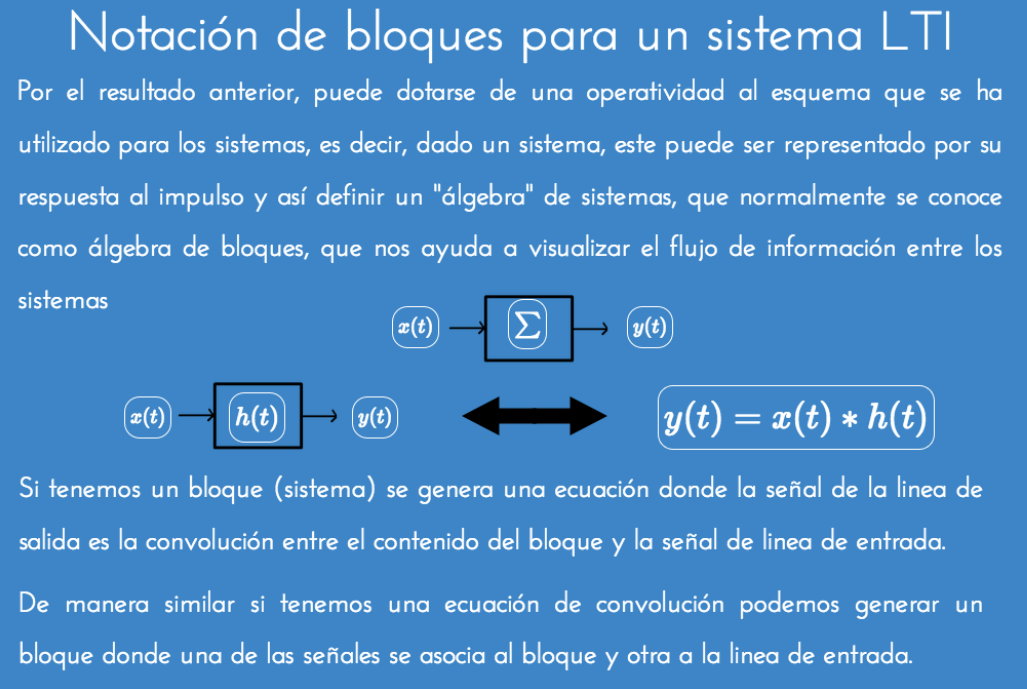

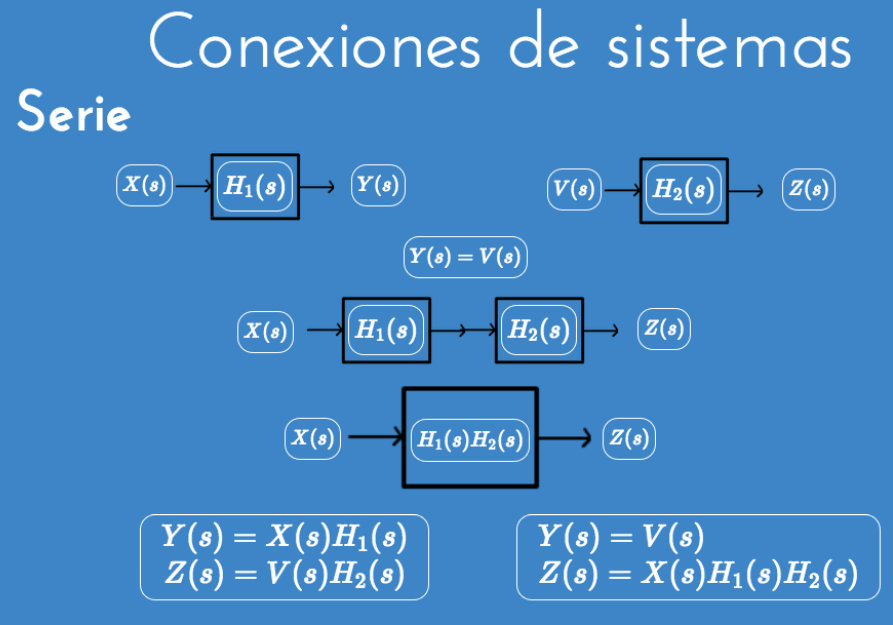

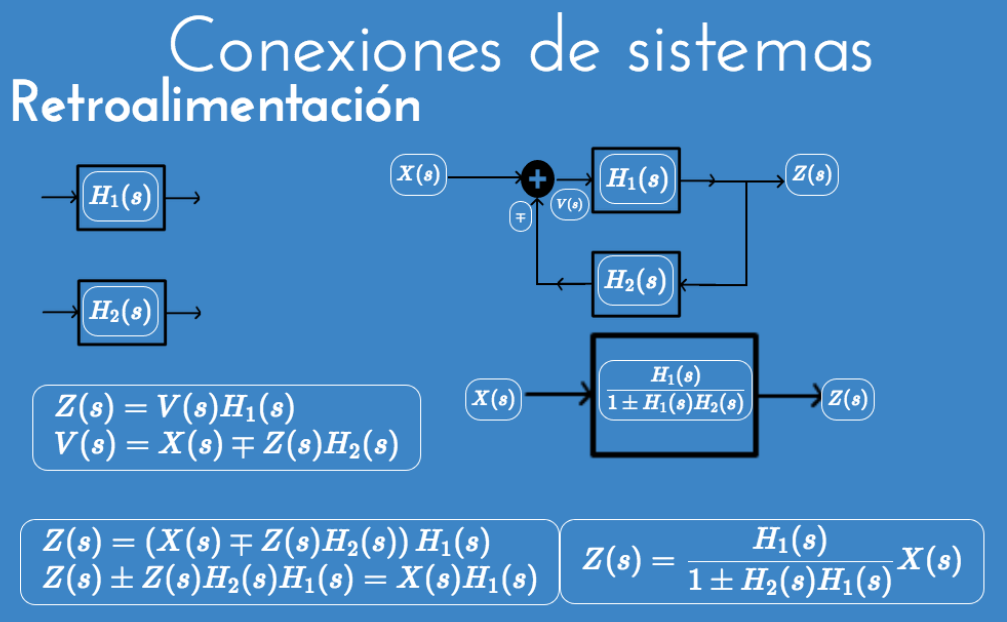

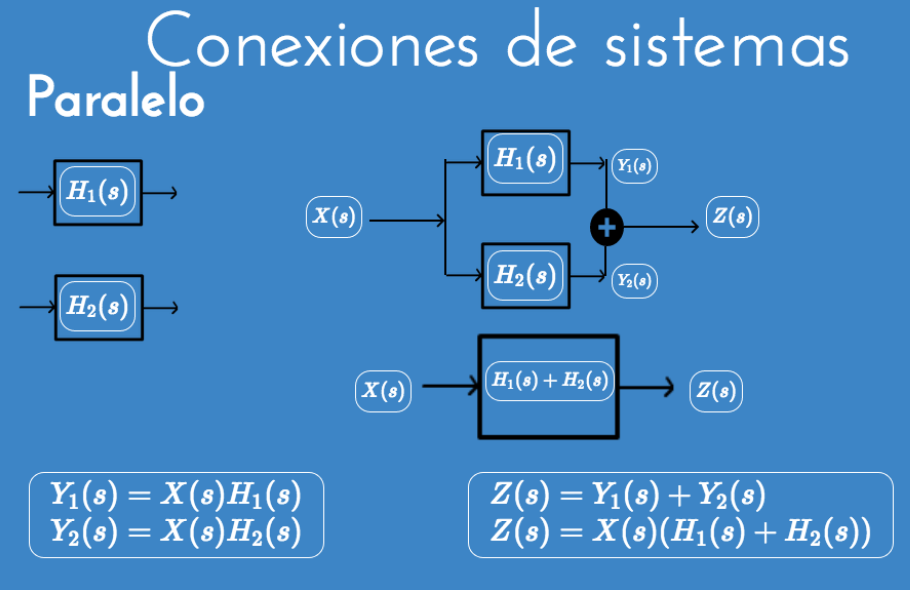

Conexión de sistemas LTI

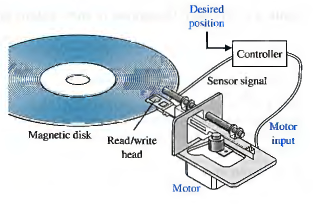

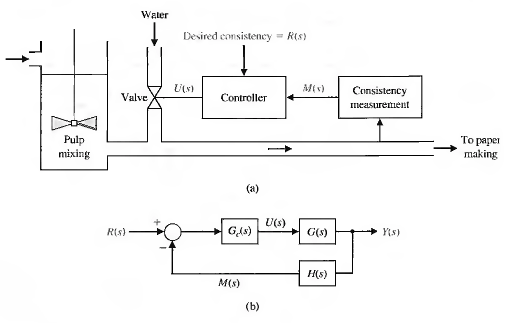

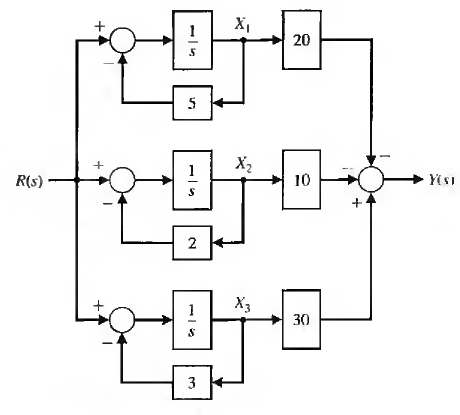

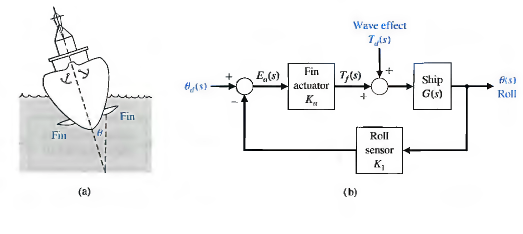

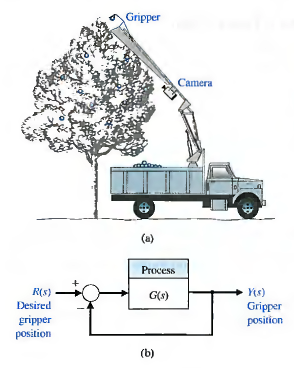

Ejemplos

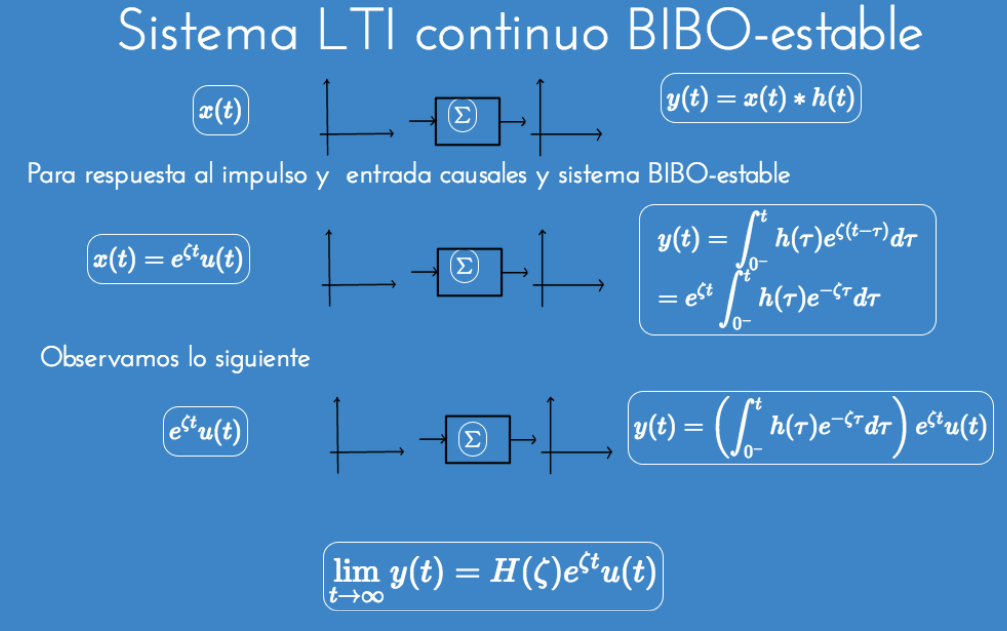

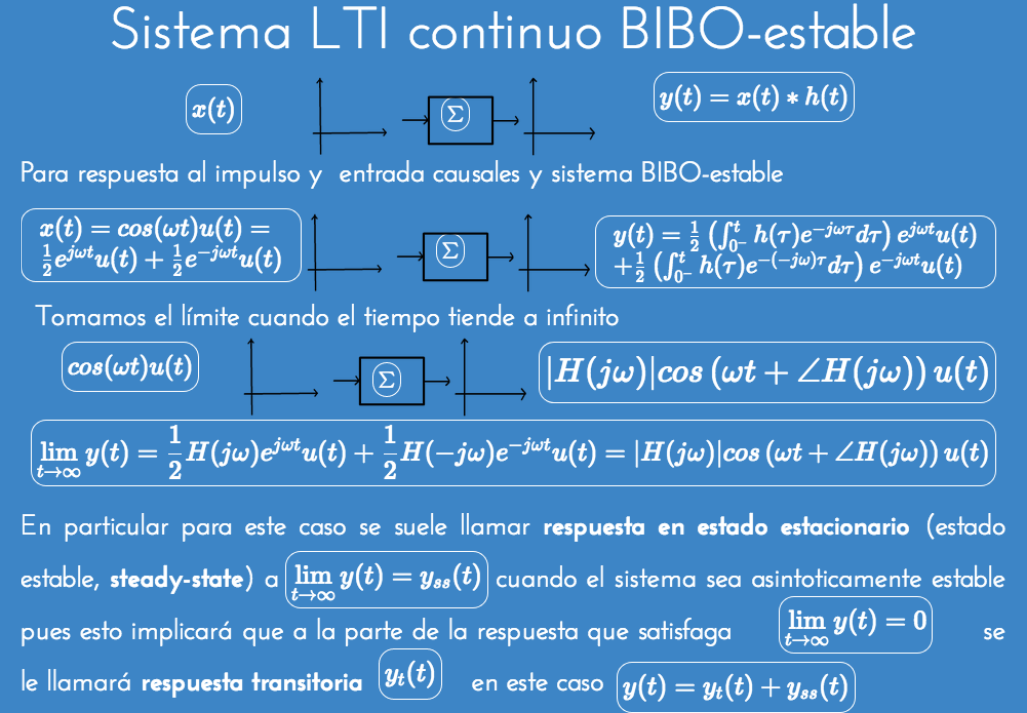

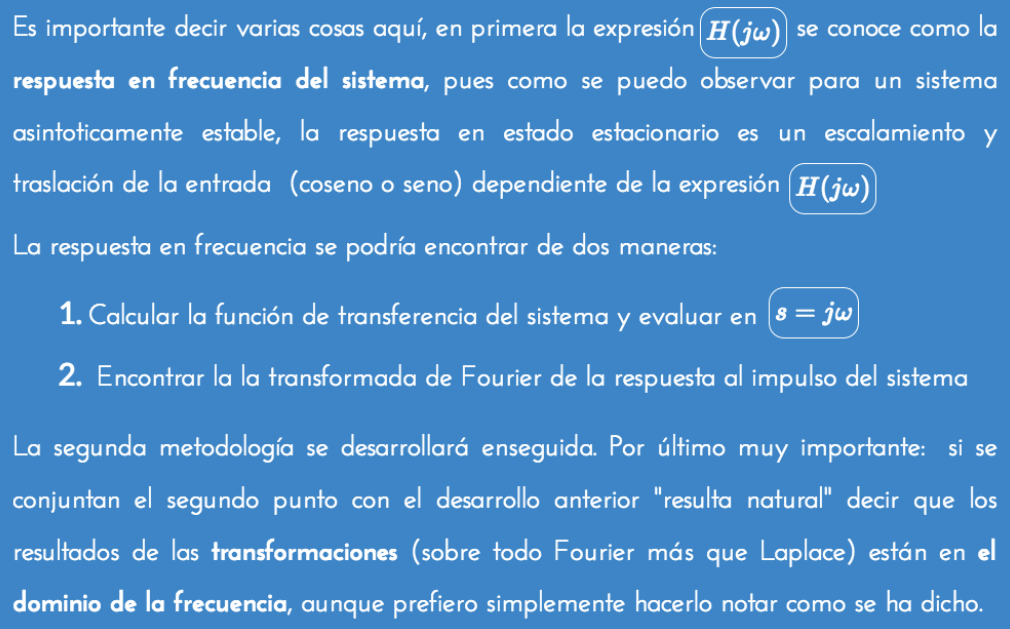

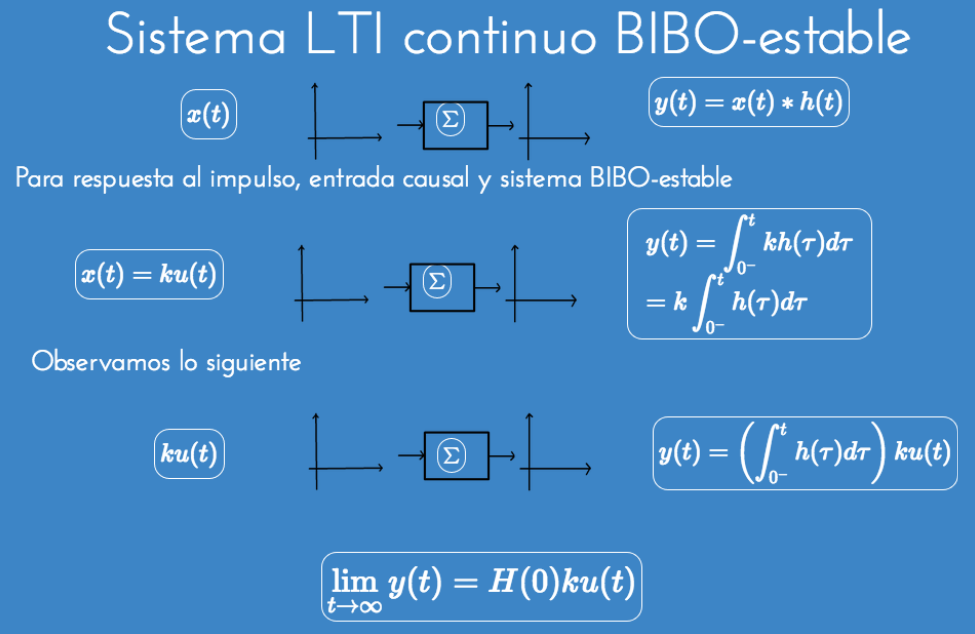

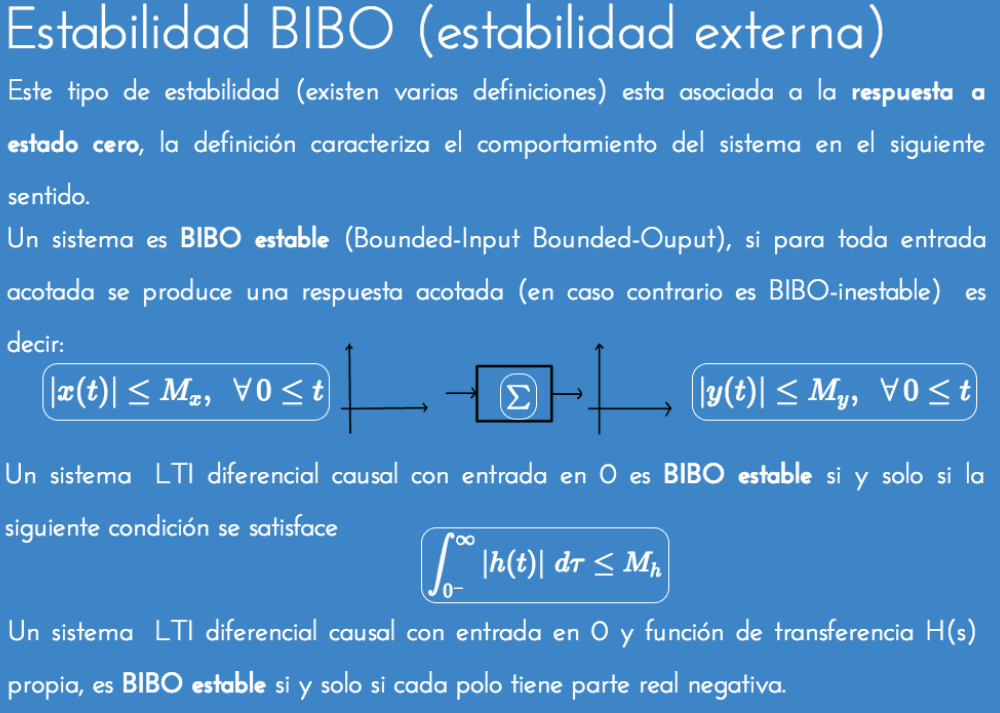

Respuesta en frecuencia de sistemas LTI
Diagramas de bode
Interconexión de sistemas diferenciales LTI, Respuesta en frecuencia de sistemas LTI
