Проєктування інфраструктури виробництва

Інженер.-тех. забезпеч. ВПВ-1

Архітектурно-будівельні рішення

Лекція 5

1. Будівлі й сучасні конструкції споруд

2. Генеральний план підприємства

2

1. Будівлі й сучасні
конструкції споруд

Завдання архітектурно-будівельної частини у проектуванні інфраструктури включає:

- визначення навантаження на перекриття будівлі (у тонах на 1 кв. м);

- облаштування та колір інтер’єру — стін, стелі, підлоги (з технологічними вимогами);

Завдання архітектурно-будівельної частини у проектуванні інфраструктури включає:

- заходи зі зниження шуму (звукоізоляція);

- висоту приміщення.

Але окрім цього, також важливо:

- зовнішнє оформлення будівлі і його функціонування в умовах існуючої інфраструктури;

- пристосування старої будівлі до нових цілей;

- абсолютно нове рішення.

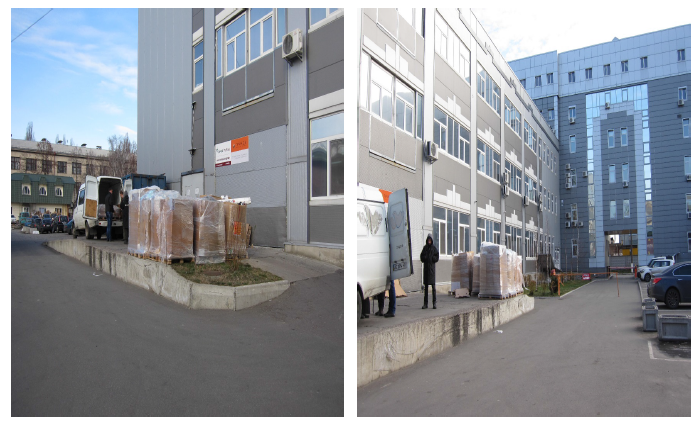

Бліц-Інформ

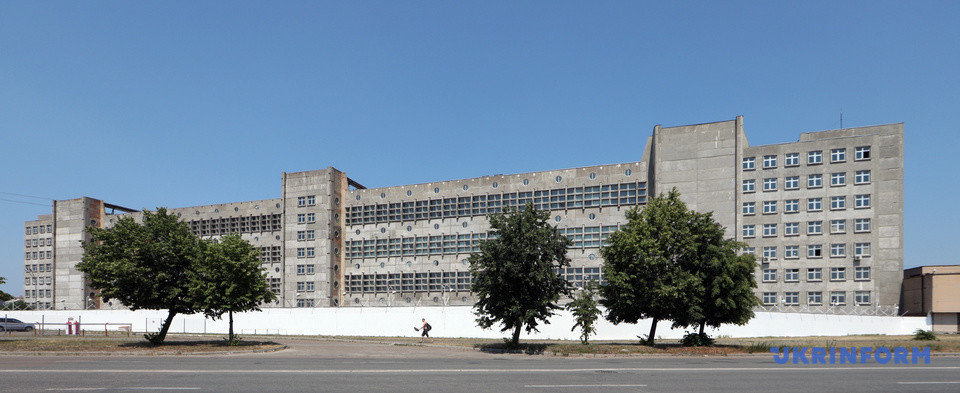

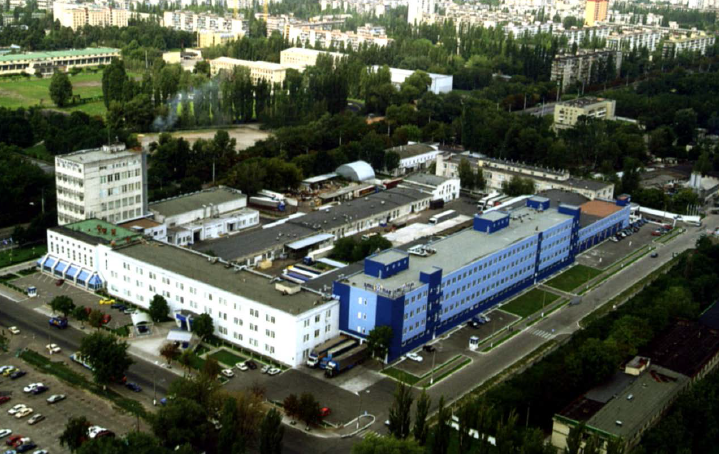

Банкнотно-монетний двір (до)

Банкнотно-монетний двір (після)

АДЕФ

Тріада

Вибір типу будівлі

У ВПК використовують будівлі громадські, промислові й комбіновані та споруди різного призначення: виробничі, обслуговуючі, допоміжні.

До виробничих будівель відносяться такі,
в яких здійснюються головні і допоміжні технологічні процеси.

Це не обов’язково повинні бути промислові будівлі, а можуть бути громадські й комбіновані.

Наприклад, для розміщення видавництв, видавничих фірм, репроцентрів, закладів торгівлі книжками та пресою.

До обслуговуючих відносяться будівлі
та споруди складського, енергетичного (електрика, тепло) і транспортного призначення (гаражі, приміщення для заряджання електрокар, водопостачання, нейтралізації стічних вод тощо).

До допоміжних відносяться будівлі управління, їдальні, медпункт, санітарнопобутового призначення, прохідні тощо.

Всі вони класифікуються за такими ознаками:

- ступенем капітальності, вогнетривкості та пожежної безпеки;

- температурним режимом — термоконстантні з регламентованими: температурою, вологістю, запиленістю;

- можуть бути опалювальні і неопалювальні;

Всі вони класифікуються за такими ознаками:

- формою покрівлі даху —плоскі та схилі;

- зі світловими ліхтарями чи без них;

- відведенням атмосферних стоків з покрівлі
- із зовнішнім чи внутрішнім відведенням води зливними трасами;

Всі вони класифікуються за такими ознаками:

- габаритним розташуванням на генеральному плані —квадратні та прямокутні, споруди Г-, П- або Ш-, рідше замкненої форми.

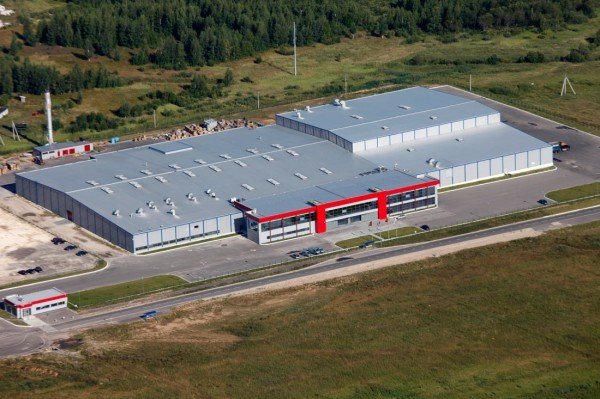

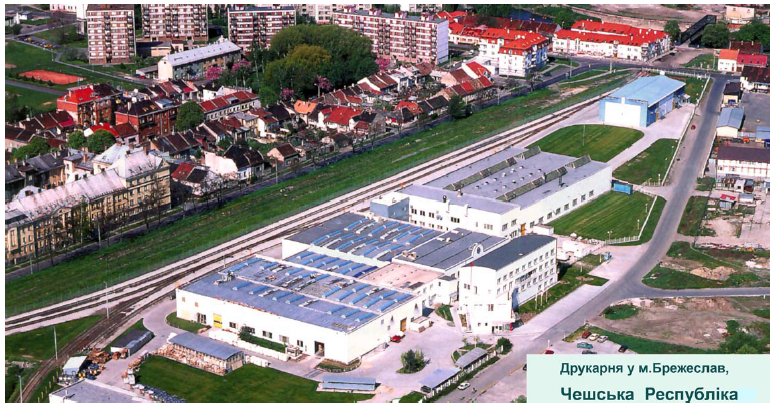

Типи будівель:


- павільйонного типу;

- одноповерхові;

- багатоповерхові;

- технічні споруди.

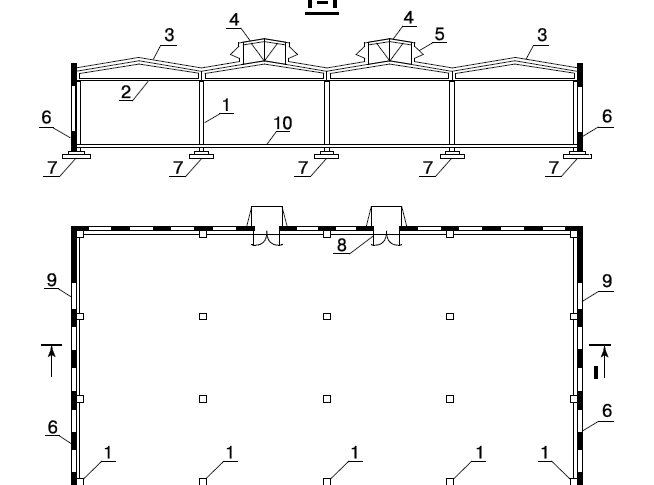

План і розріз одноповерхової будівлі павільйонного типу

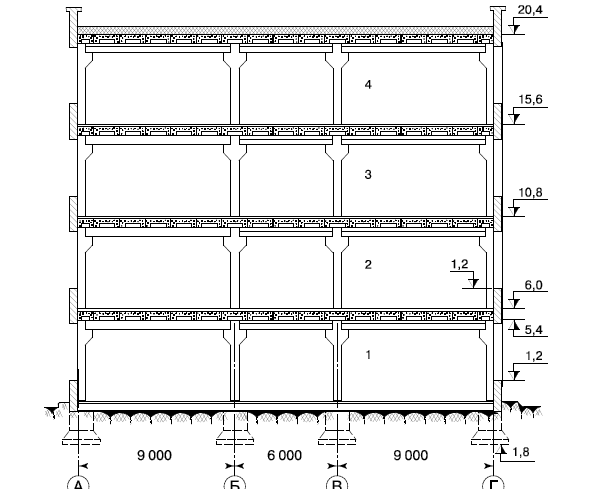

План багатоповерхової будівлі у розрізі

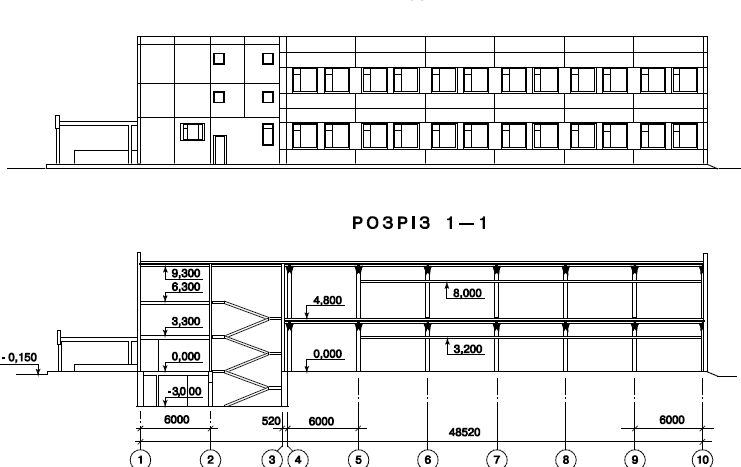

Фасад і розріз триповерхової будівлі типового проекту регіональної друкарні

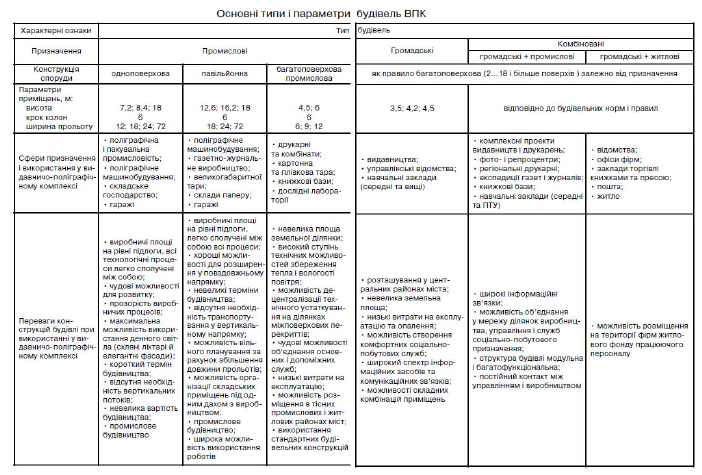

Основні типи і параметри будівель ВПК

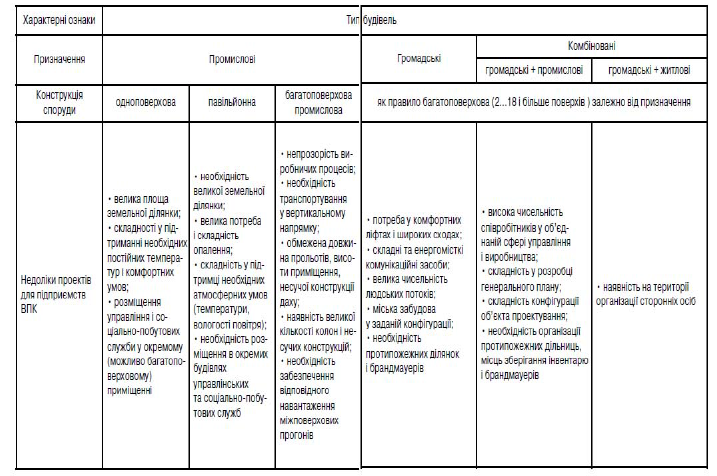

Основні типи і параметри будівель ВПК

Головні вимоги до промислових об’єктів такі:

- структура будівлі підприємства повинна бути максимально орієнтована на технологічний процес виконання визначених функцій з послідовно лінійним рухом виробничого потоку;

- гнучкість проекту технологічних процесів при необхідності зміни або регулюванні виробничого процесу;

Головні вимоги до промислових об’єктів такі:


- будівля з не багатьма постійними точками структури (стіни, сходи, опори, модулі систем постачання та утилізації відходів);

- короткі терміни на будівництво і монтаж обладнання;

Головні вимоги до промислових об’єктів такі:


- вхідні можливості на монтаж, ремонт і експлуатацію устаткування (наявність у будівлі монтажних пройомів);

- організація простору (комфортні кліматичні умови) і систем освітлення, що підвищує продуктивність праці;

Головні вимоги до промислових об’єктів такі:


- можливості гнучкого розширення і перебудови з урахуванням особливостей галузі;

- позитивне стимулювання колективу, яке залежить від комфортних умов праці, соціального побуту, зовнішнього виду підприємства.

Критерії вибору типу будівлі, зумовлених визначеним для ВПК проектом:


- виробнича структура (види технологічних процесів, етапи виробництва) відповідає сучасному і перспективному стану;

- процеси виробництва у цілому (потужність і серійність технології та логістика) мають перспективи зростання;

Критерії вибору типу будівлі, зумовлених визначеним для ВПК проектом:


- чисельність співробітників чітко визначена;

- координатна мережа (сітка) опор, довжина прольотів, навантаження на перекриття та дах гарантують безаварійну роботу;

Критерії вибору типу будівлі, зумовлених визначеним для ВПК проектом:

- логістичні принципи (постачання, виробництва і збуту);

- комунікаційні зв’язки (діапазони та потужність інженерних комунікацій; об’єднання їх у мережі) забезпечені;

Критерії вибору типу будівлі, зумовлених визначеним для ВПК проектом:


- особливості місця розташування, кліматичні умови і навколишнє середовище сприяють стабільній роботі підприємства;

- освітлення (штучне, природне чи комбіноване) відповідає нормам;

Критерії вибору типу будівлі, зумовлених визначеним для ВПК проектом:


- вентиляція (централізована чи децентралізована, загальна чи місцева) забезпечує комфортні умови праці;

- інформаційні зв’язки (умови телефонного, радіо6 і телевізійного зв’язку, Інтернет, пневмотранспорт, переходи і дороги тощо) надійні.

Чинники, що впливають на проєктування і будівництво ВПК:


- скорочення термінів проектування і будівництва;

- економія матеріальних витрат;

- забезпечення впровадження новітніх технологічних процесів;

Чинники, що впливають на проєктування і будівництво ВПК:


- автоматизація виробництва на базі комп’ютерних систем;

- забезпечення соціально-побутових потреб працюючих.

При визначенні завдання на будівельну частину слід врахувати розширення виробництва та зміну обладнання при цьому визначення навантаження на перекриття є дцже важливим;

фундамент під обладнання можливо встановлювати треба буде!



Всі особливості технолігчних і виробничих процесів вимагають уваги у проєкті архітектурно-будівельної частини.

Зокрема, в завданні це все вказується
з точними розмірами, межами температури тощо.

Важливим є втілення задуму архітектора
— це вирішується підготовкою макету
з відповідних матеріалів, 3D-моделі, рисунків зовнішнього оформлення і виду будівлі.

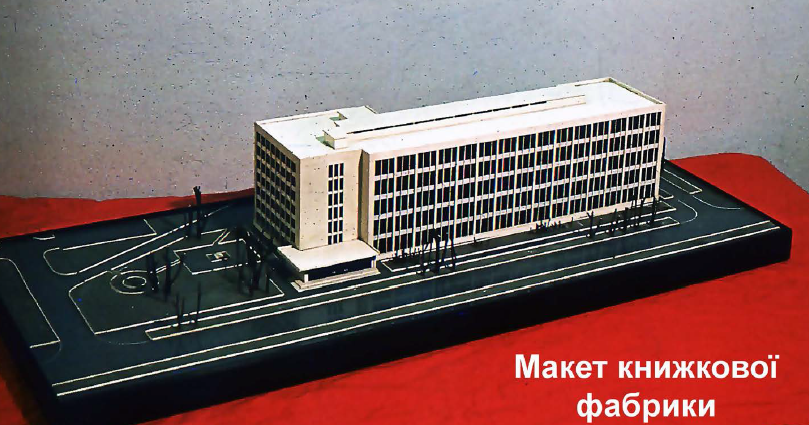

Макет книжкової фабрики

3D моделі споруд

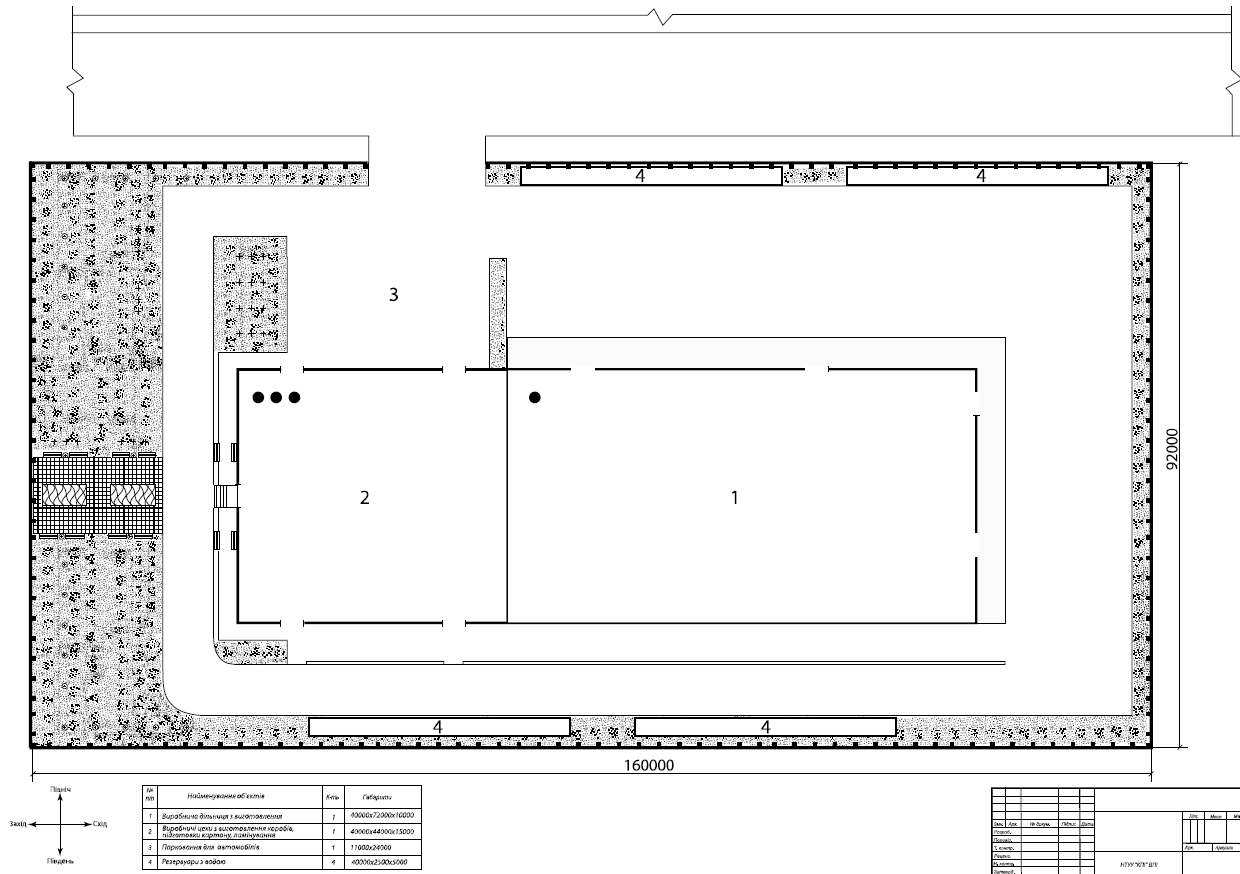

2. Генеральний план підприємства

Генеральний план забудови будь-якого промислового підприємства — це довго- строковий план загального планомірного розвитку території мікрорайону та, власне, підприємства.

Він включає перспективні плани використання і подальшого розвитку території і будівель (споруд).

Головна мета розроблення генерального плану полягає у таких технічних
аспектах:

— цілеспрямоване використання земельних площ, простору територіальних і
будівельних структур;

— орієнтація на матеріальні, людські, енергетичні та інформаційні потоки для
забезпечення ефективного виробничого процесу;

Головна мета розроблення генерального плану полягає у таких технічних
аспектах:

— забезпечення умов для реалізації етапів розвитку і розширення площ новостворених
підприємств.

Головна мета розроблення генерального плану полягає у таких технічних
аспектах:

— забезпечення умов для реалізації етапів розвитку і розширення площ новостворених
підприємств.

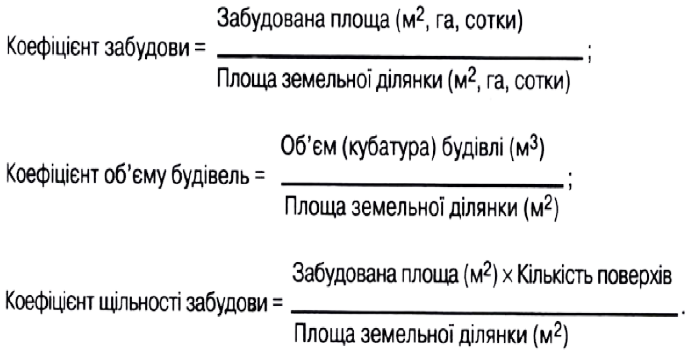

Умови використання озеленених ділянок лімітуються відповідними показниками-коефіцієнтами:

- забудови,
- об’єму будівель,
- щільності забудови.

Завдання для СРС

1. Основні інженерні комунікації малого поліграфічного підприємства (міні-друкарні, репроцентру, офісної служби, комерційної фірми, вищого навчального закладу тощо).

2. Системи підводу інформації, енерго-і водопостачання до промислових будівель для забезпечення їх стабільної роботи.

3. Головні елементи будівель і споруд.
Інтер’єривиробничих приміщень.

Література

1. Величко,О.М.Видавничо-поліграфічна справа. Практикум з проектування і розрахунку технологічних і виробничих процесів. — К.: ВПЦ „Київський університет”, 2009.

2. Величко О. М. Проектування технологічних процес і ввидавничо-поліграфічного виробництва [Електронний ресурс]: навчальний посібник для студентів напряму підготовки 6.051501 «Видавничо-поліграфічна справа» / О. М. Величко, В. М. Скиба, А. В. Шангін; НТУУ «КПІ». –Електронні текстові дані (1файл:1,71Мбайт). – Київ: НТУУ «КПІ», 2014. – 235 с. –Назва з екрана. —http://ela.kpi.ua/handle/123456789/8538.

3. Проектування та розрахунки виробничих процесів [Електроннийресурс]: електронні таблиці для виробничих розрахунків для студентів спеціальностей «Технологія друкованих видань»,«Технологіярозробки,виготовленнятаоформленняпакувань»/НТУУ«КПІ»;уклад.В.І.Кульбич.–Електроннітекстовідані(1файл:752Кбайт;1файл:1,04Мбайт).–Київ:НТУУ«КПІ»,2010.-Назвазекрана.—http://library.ntu-kpi.kiev.ua:8080/handle/123456789/460.
