多媒體設計與應用

FreeCAD介紹

FreeCAD 起手式

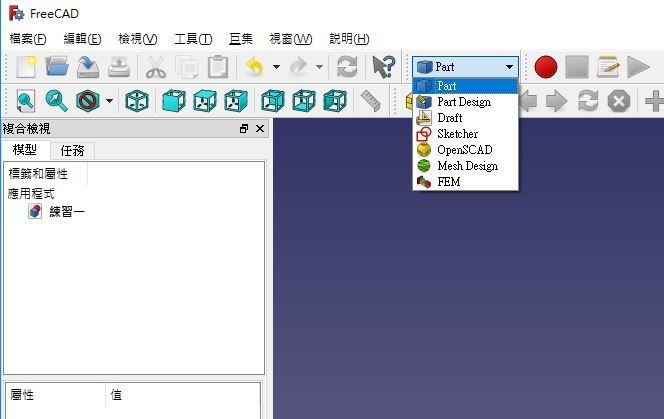

FreeCAD 工作台

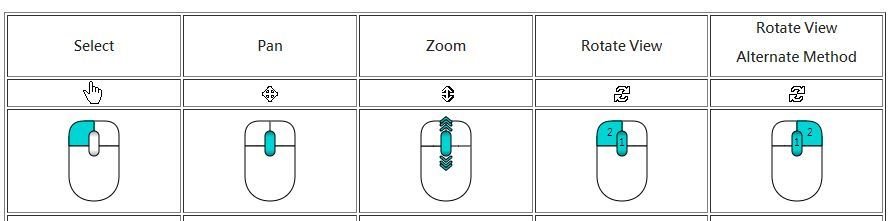

常用操作功能

選取

移動

拉近/拉遠

旋轉

旋轉

練習電風扇

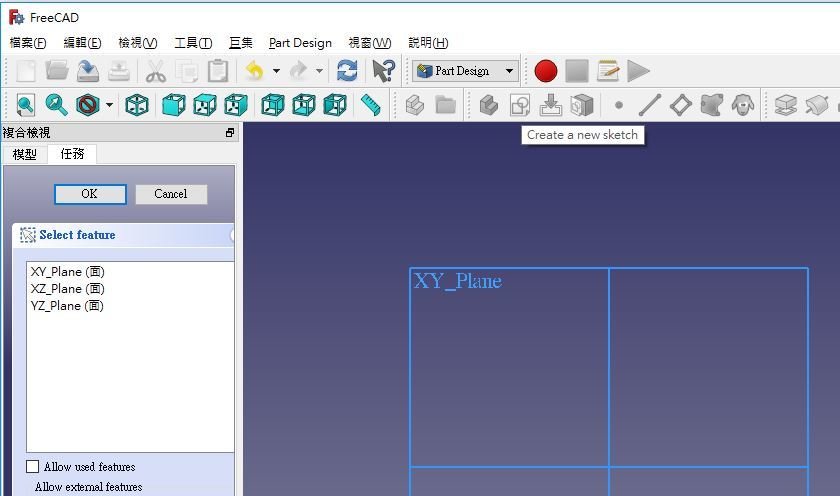

練習注意事項新增 可編輯物體/草圖

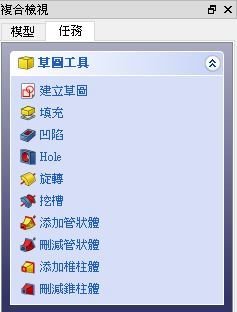

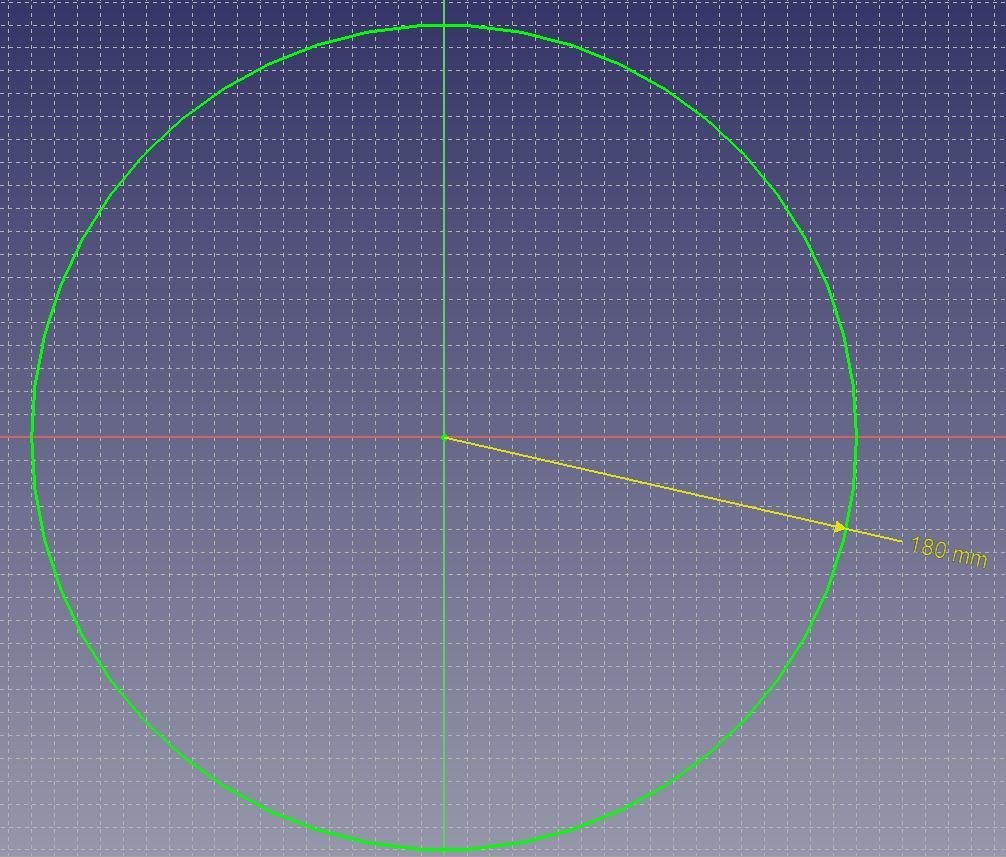

練習注意事項繪圖 工作檯: 畫圓

練習注意事項改變XY-平面高度

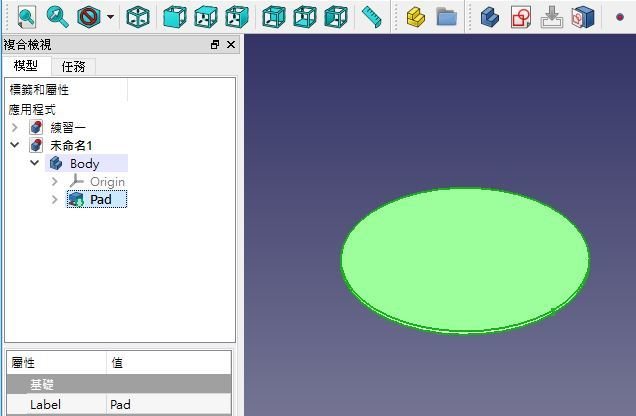

練習步驟一:圓柱體

練習步驟一:圓柱體

立體正投影檢視

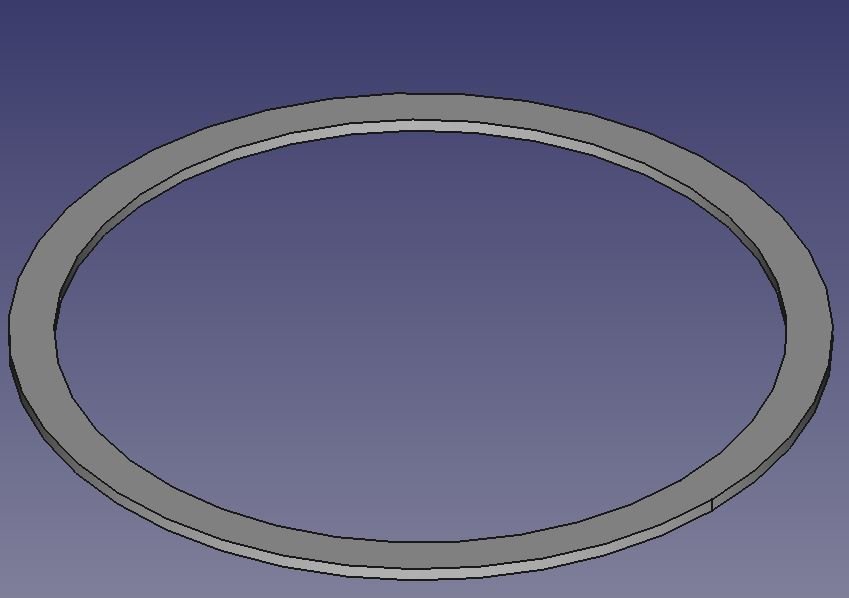

練習步驟二:圓柱體中間挖空

練習步驟三:螺絲孔位

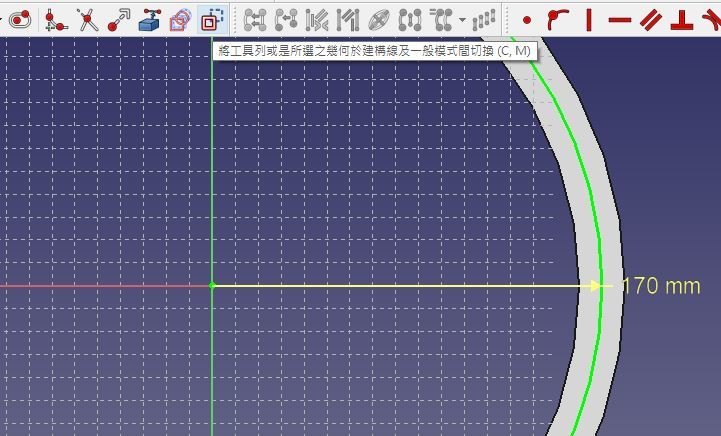

圓:半徑170mm

點選[建構模式]: 類似輔助線功能

選完後變藍色線

練習電風扇

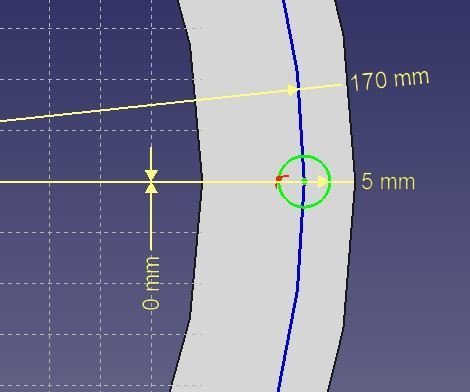

❷ 使用固定工具: 對齊圓心與原點(水平)

❶ 在藍色線上畫圓: 半徑5mm

❸ 挖空圓形

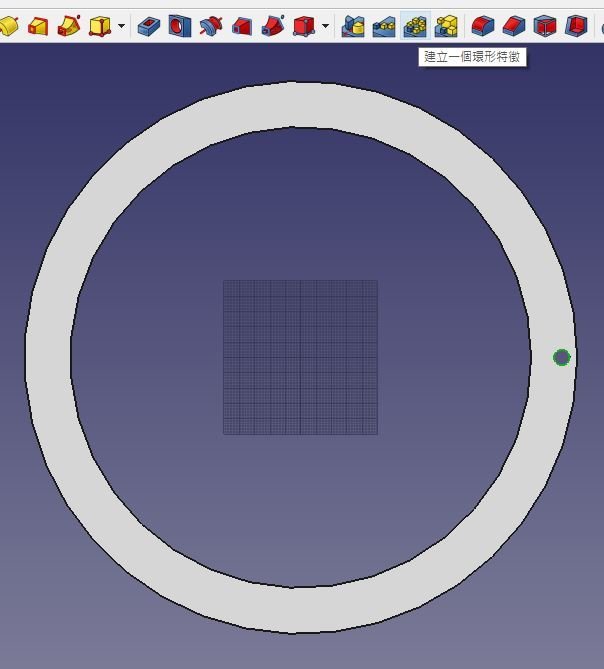

練習電風扇

❷ 重複9個

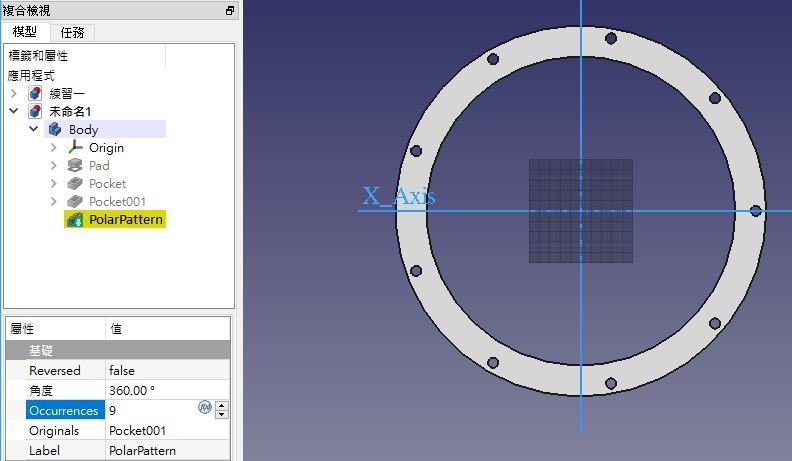

❶ 建立環形特徵

練習電風扇

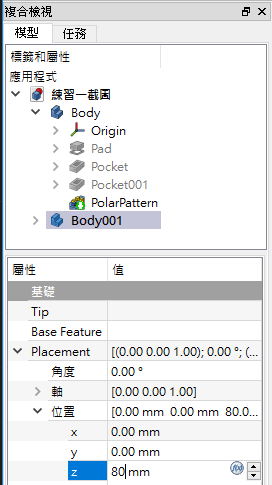

❷ 修改平面Z值

❶ 新增物體

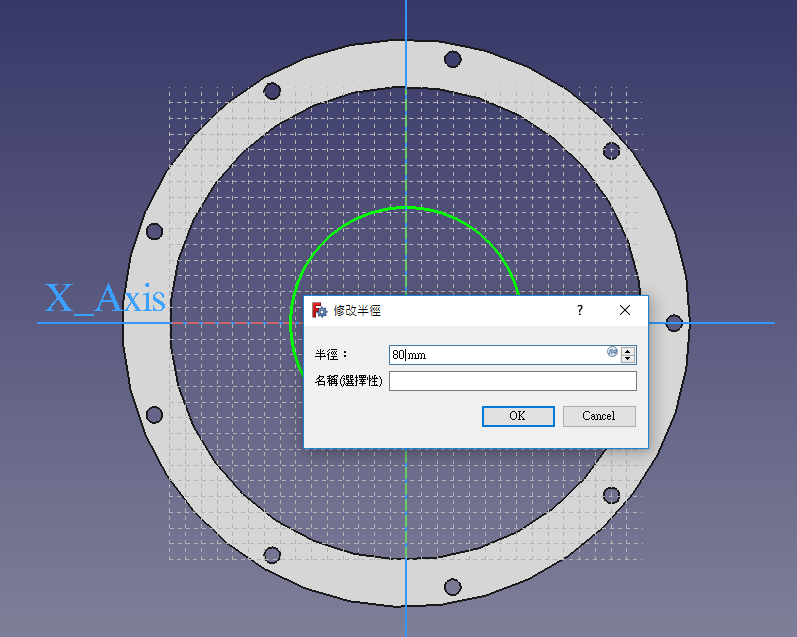

❸ 修改半徑: 80mm

練習電風扇

❷ 依平面對稱

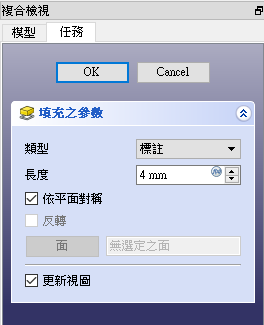

❶ 填充厚度: 4mm

❸ 修改半徑: 80mm

XY平面

80

厚度4mm

Z軸

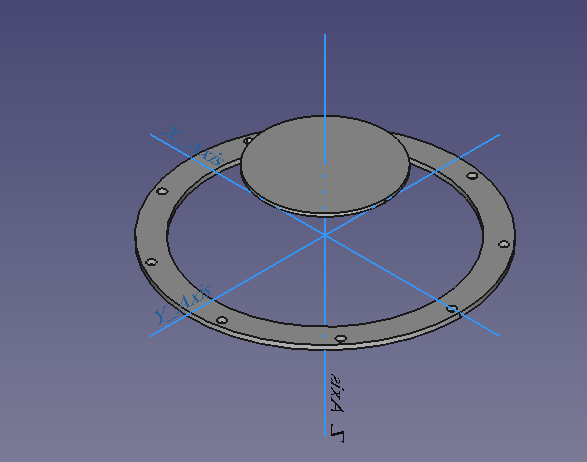

練習電風扇

❸ 半徑: 60mm

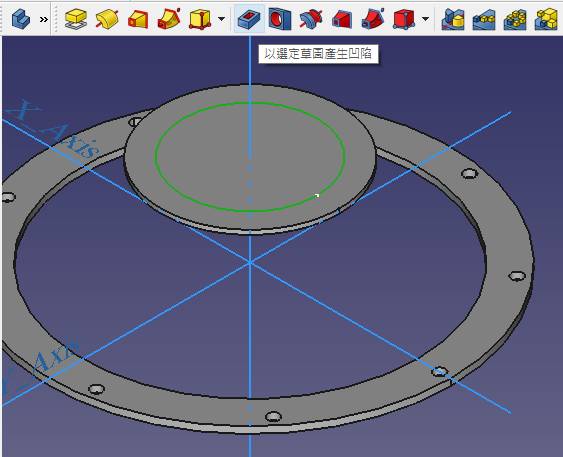

練習電風扇

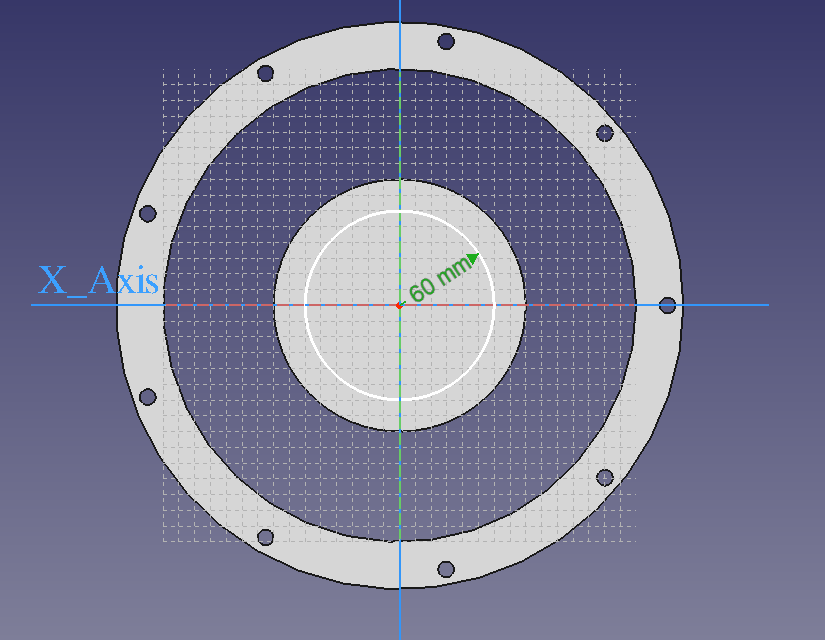

❸ 半徑60mm圓: 產生凹陷

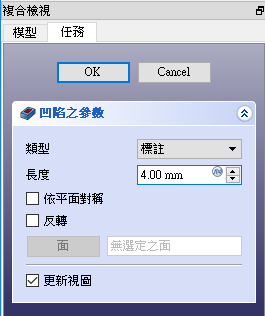

❸ 凹陷4mm

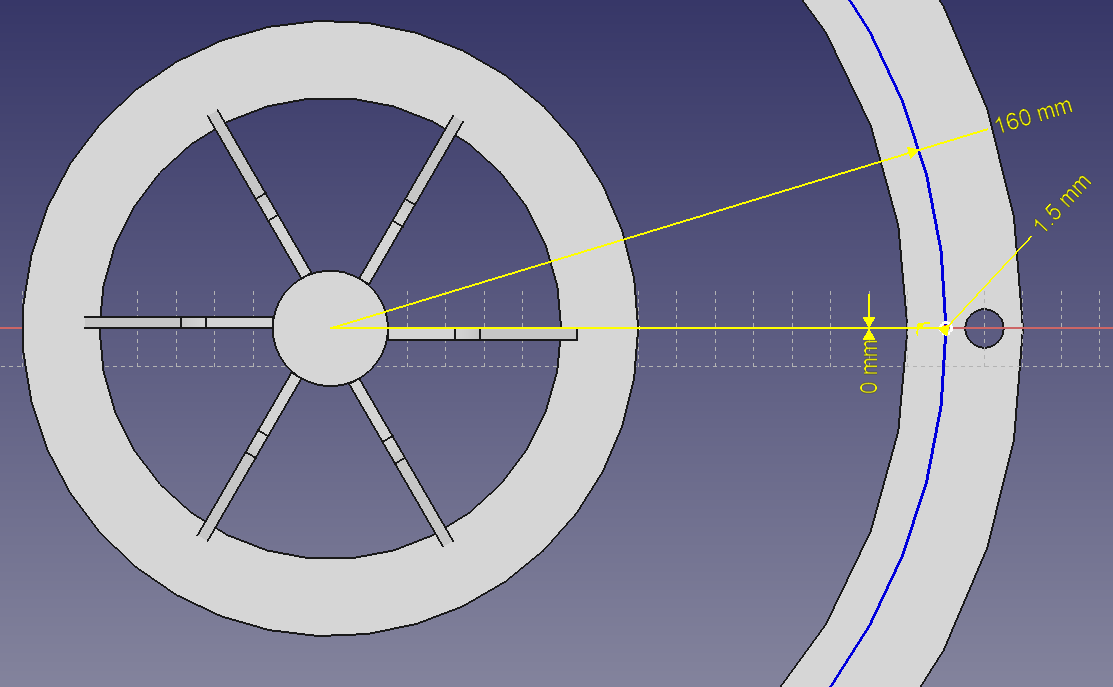

練習電風扇: 製作網條

❸ 水平限制:0mm

❷ 圓形: 半徑1.5mm

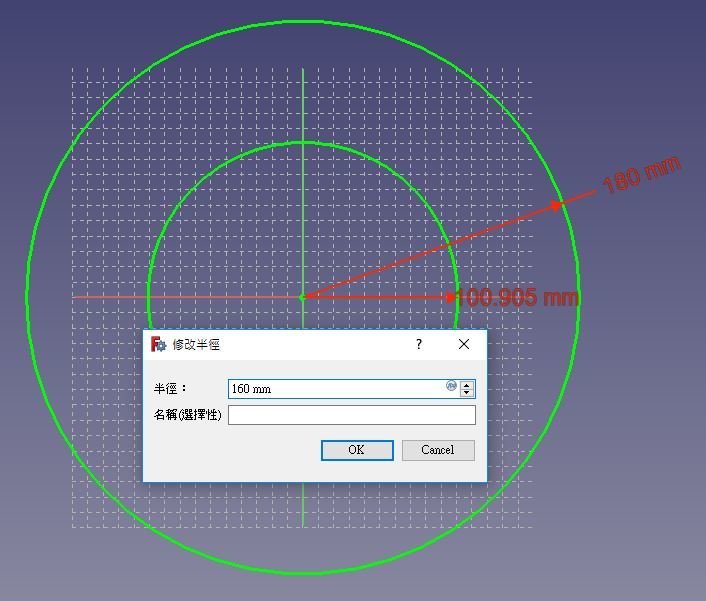

❶ 圓形: 半徑160mm

建構模式

路徑跟隨的「剖面」部份

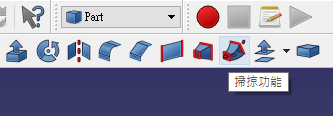

使用掃掠功能：類似路徑跟隨

練習電風扇: 製作網條

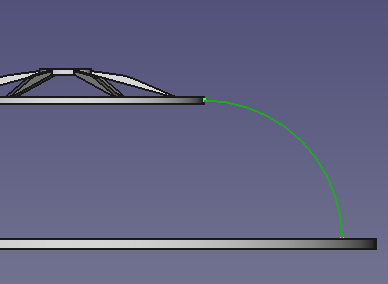

 ❶ 弧形：半徑80mm

 ❷角度限制

路徑跟隨的「路徑」部份

 ❸掃掠功能

路徑跟隨

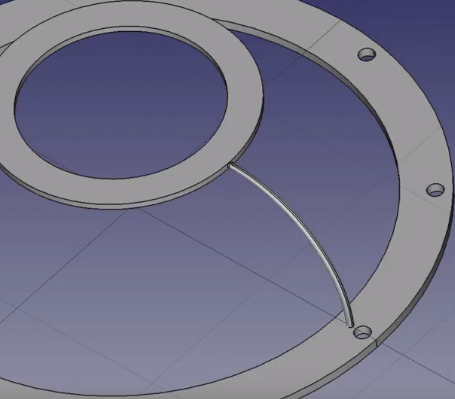

練習電風扇: 製作網條

 ❶ 掃掠功能

 ❷加入剖面

路徑跟隨的「路徑」部份

 ❸掃掠路徑

 ❹選擇路徑

練習電風扇:製作網條

 ❶ 掃掠功能

 ❷加入剖面

路徑跟隨的「路徑」部份

 ❸掃掠路徑

 ❹選擇路徑

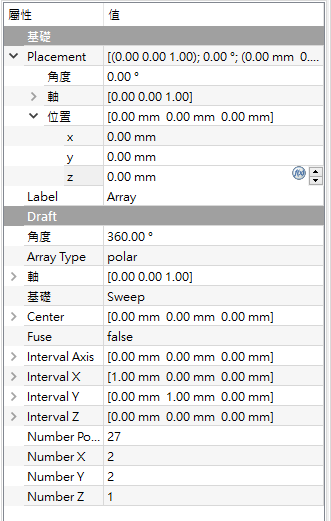

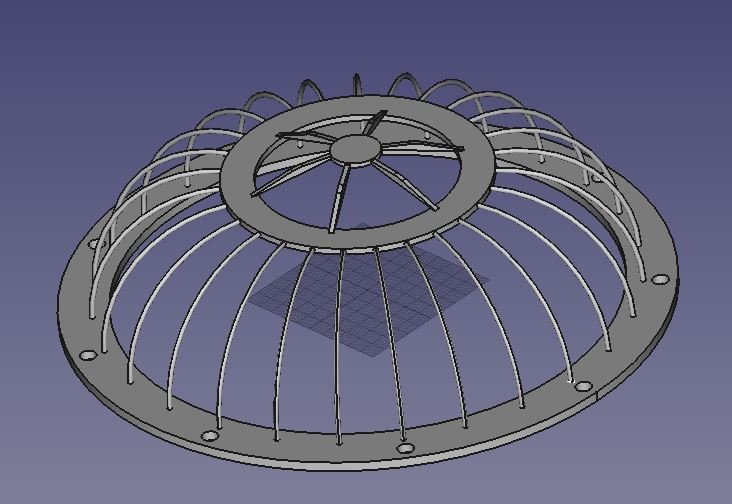

練習電風扇:製作網條

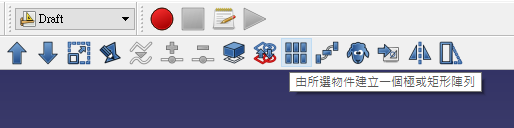

 ❷ 使用「矩形陣列」

 ❸ 設定類型: polar(環形)

 ❹ 設定數量: 27

 ❶ 選擇形狀

練習電風扇

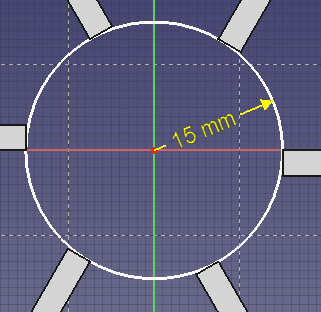

 ❷ 圓形: 15mm

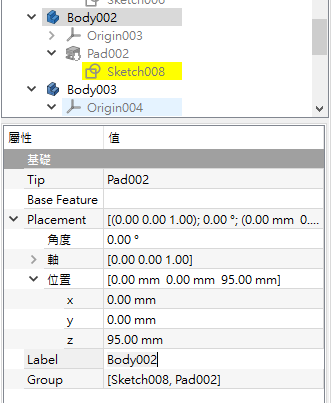

 ❶  建立物體後，設定Z值為95mm

 ❷ 填充: 3mm

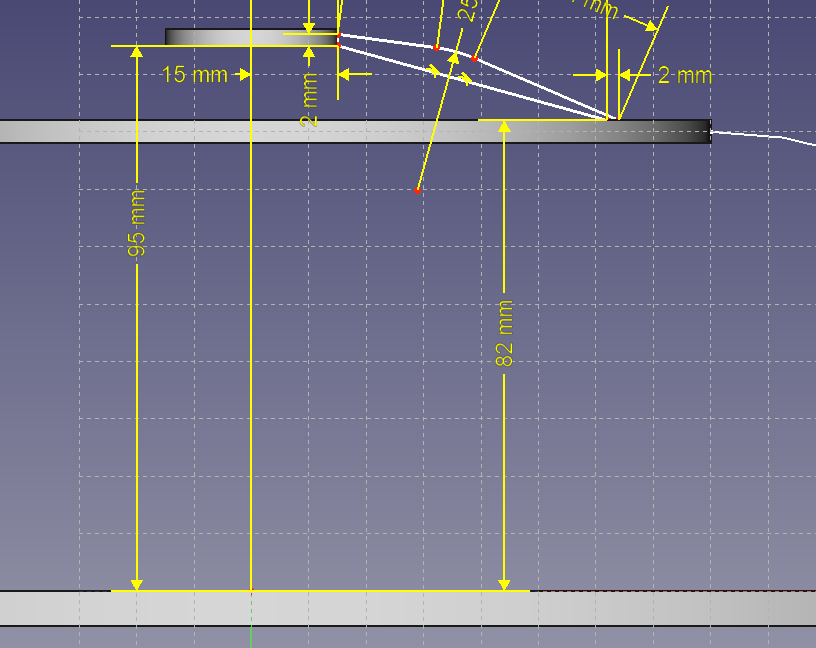

練習電風扇

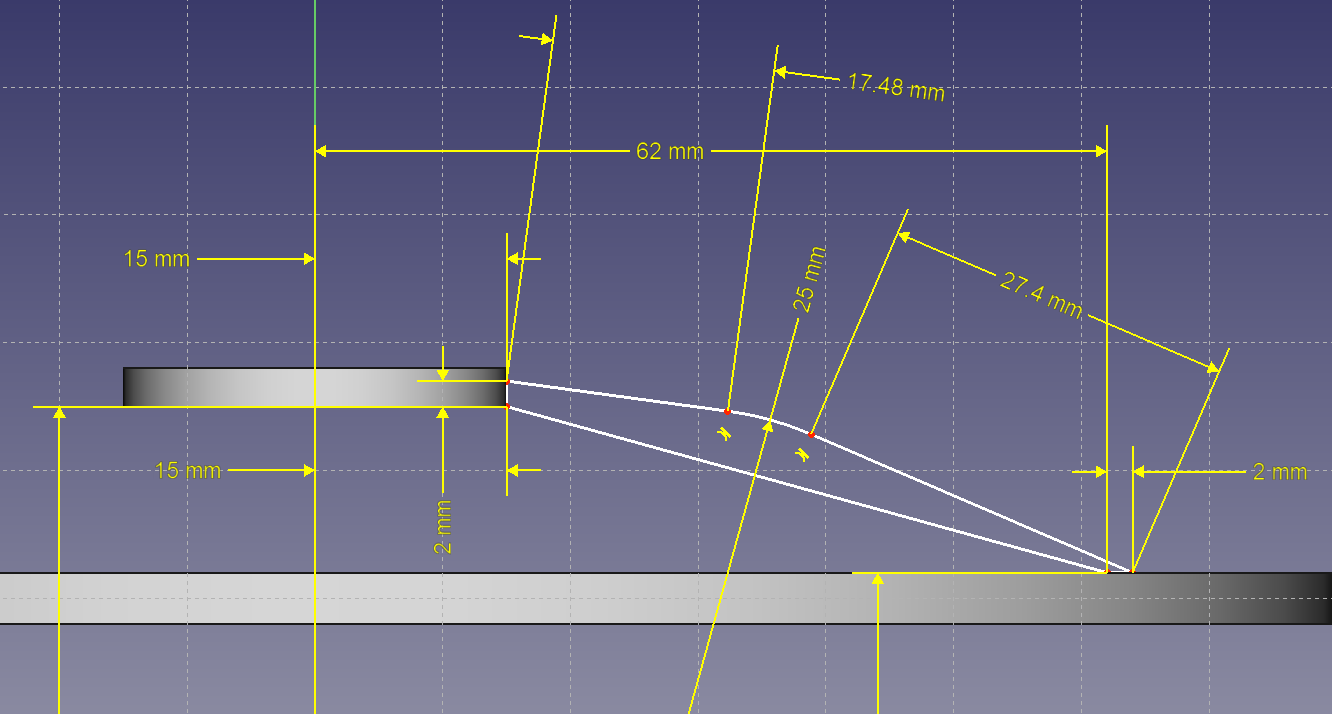

 ❶  描繪多邊形, 套用弧邊, 設定限制

練習電風扇

 設定限制

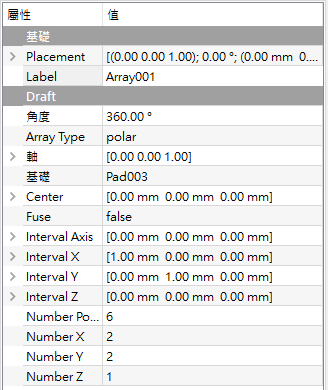

  設定類型: polar(環形)

  設定數量: 6

練習電風扇
