多媒體設計與應用
FreeCAD 設計之二
FreeCAD 起手式
❶ 創建空白檔案
❷ 存檔，取名
❸ 檔名出現於此

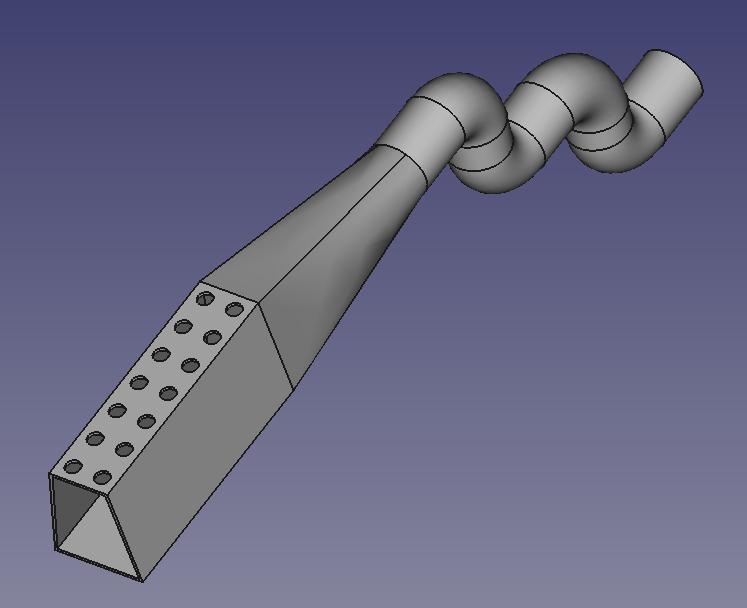

練習二

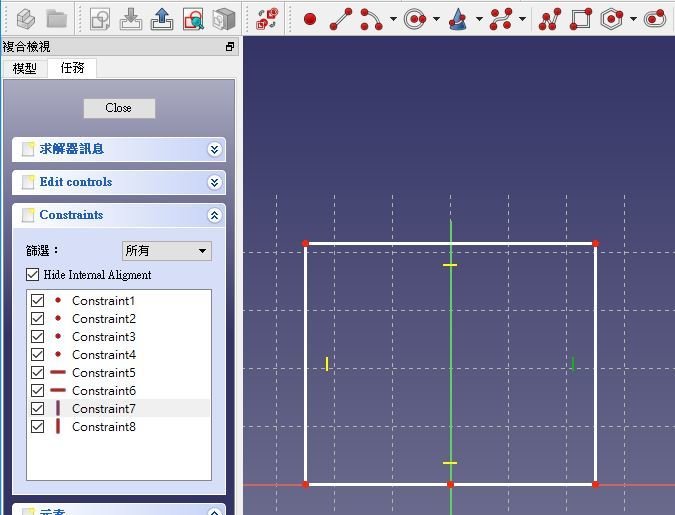

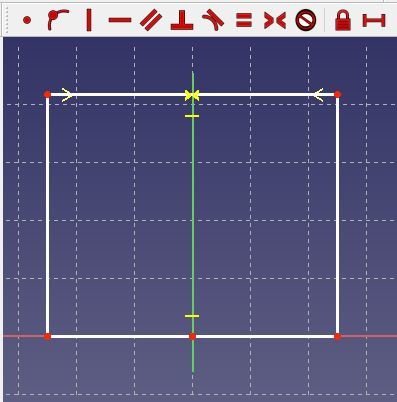

梯形製作去除高度限制
高度限制
點選後，按delete刪除
Ⓐ梯形製作
梯形製作左右對稱
上下兩邊皆要設定左右對稱
左右對稱
❹
❶
❷
❸
Ⓐ梯形製作

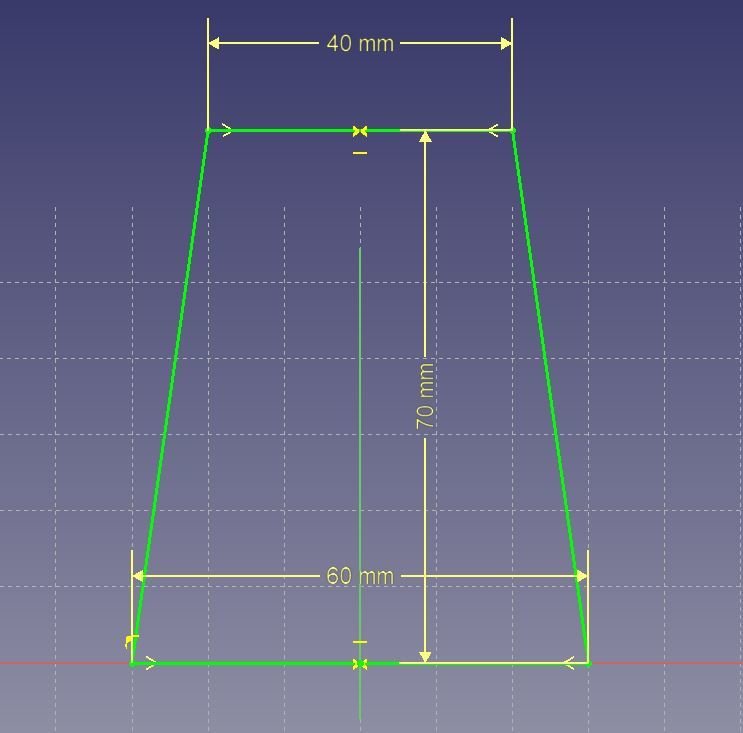

梯形製作改變高度與寬度
設定高度限制:70mm
設定底邊寬度限制:60 mm
設定頂邊寬度限制: 40mm
輸入高度70
❸
❶
❷
❹
寬度限制
Ⓐ梯形製作

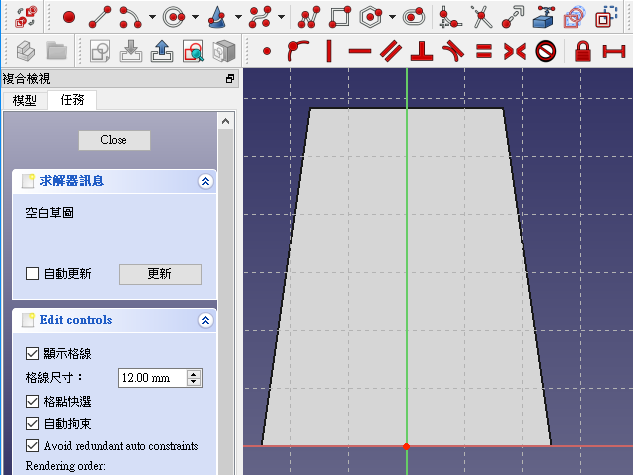

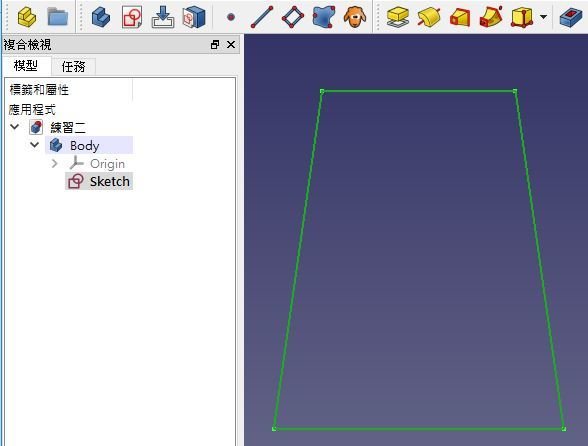

梯形製作完成梯形
完成後按下Close
Ⓐ梯形製作

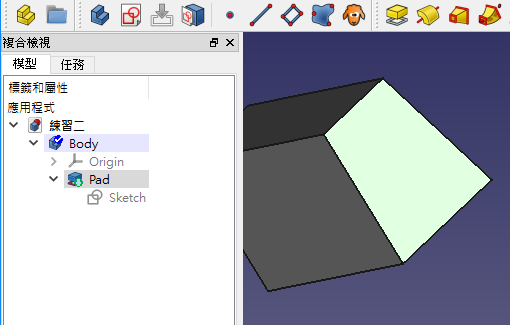

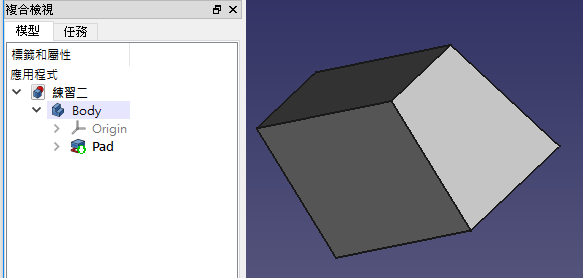

梯形厚度填充
√
Ⓑ梯形厚度

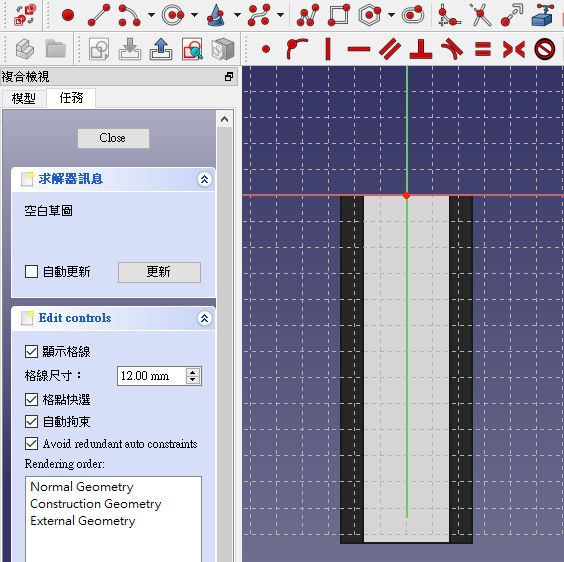

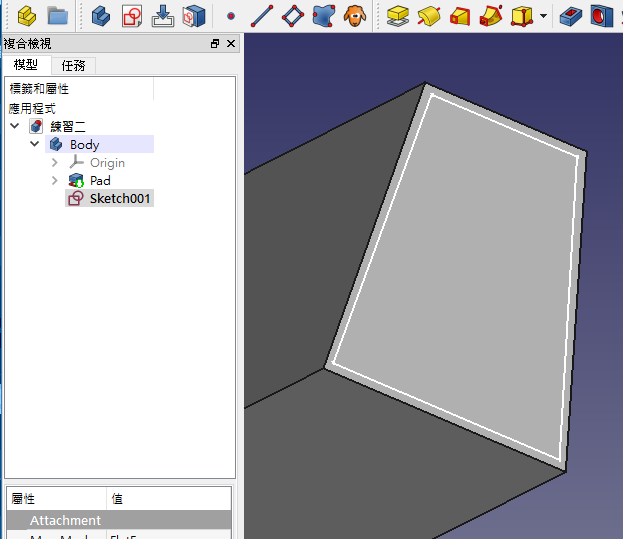

挖空梯形新增草圖
Ⓒ挖空梯形

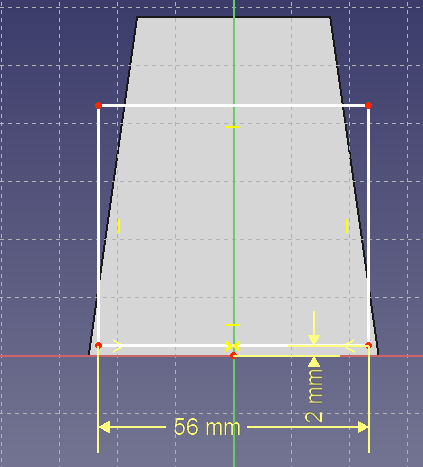

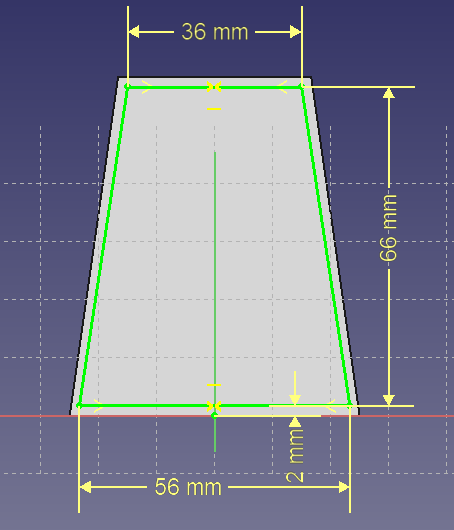

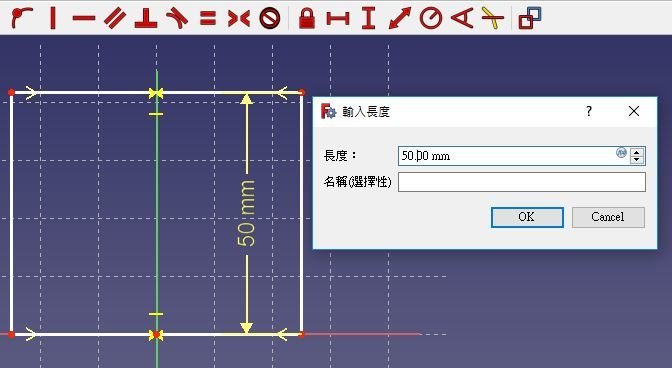

挖空梯形向內偏移
四邊形
高度限制
寬度限制
左右對稱
去除高度限制
高度限制
左右對稱
寬度限制
Ⓒ挖空梯形

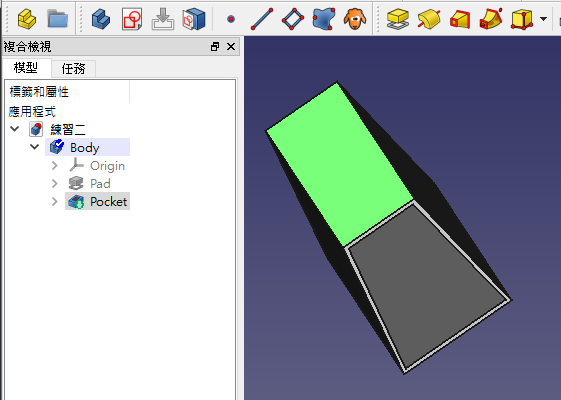

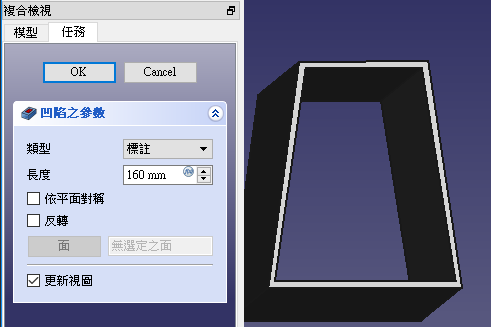

挖空梯形凹陷
凹陷工具

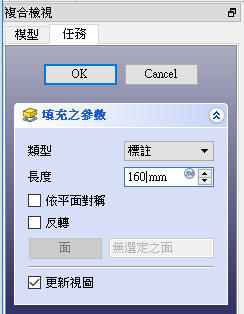

凹陷160mm
Ⓒ挖空梯形

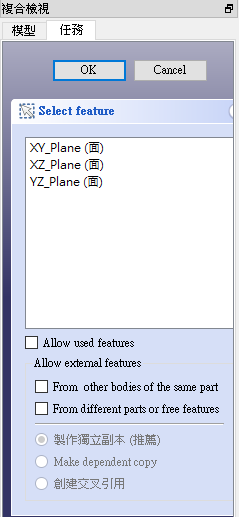

複製孔洞建立草圖
Ⓓ複製孔洞

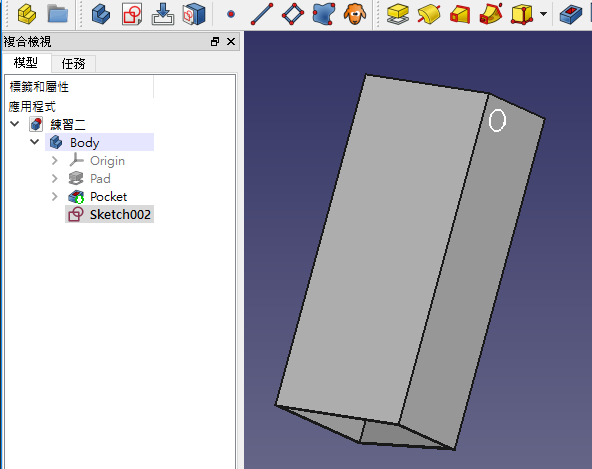

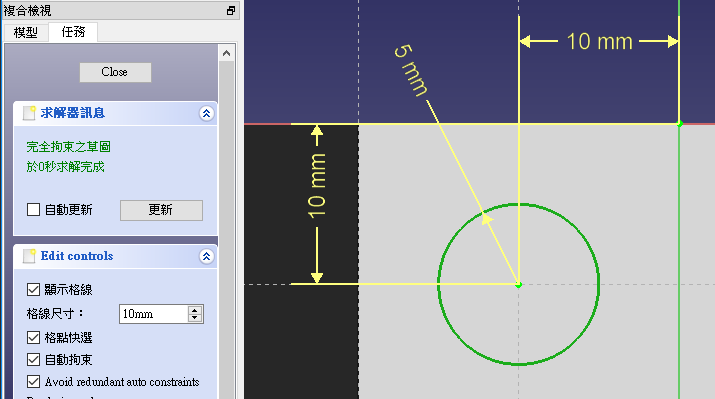

複製孔洞畫圓
Ⓓ複製孔洞
畫圓: 半徑5mm
寬度限制: 10mm
高度限制: 10mm

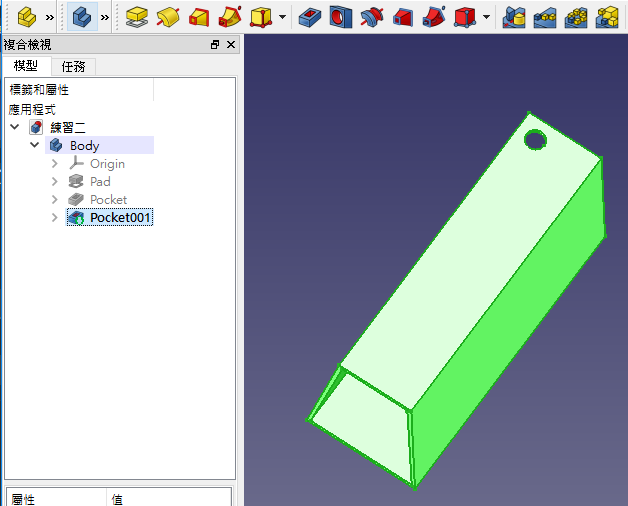

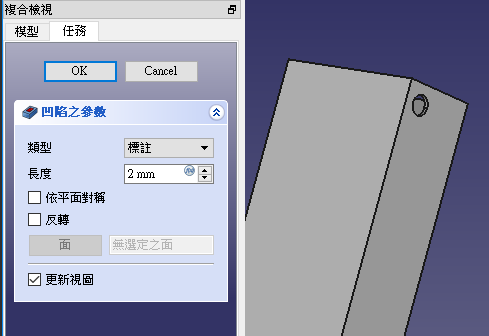

複製孔洞凹陷
Ⓓ複製孔洞
凹陷: 2mm

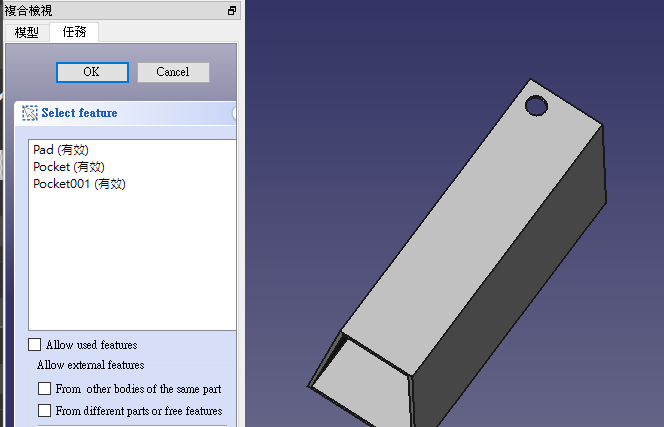

複製孔洞多重轉換: 複製
Ⓓ複製孔洞

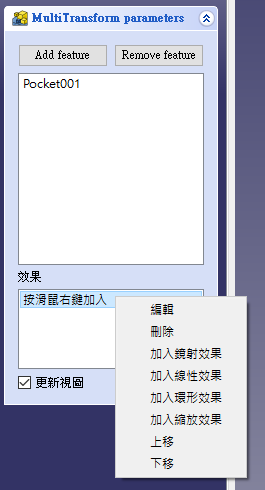

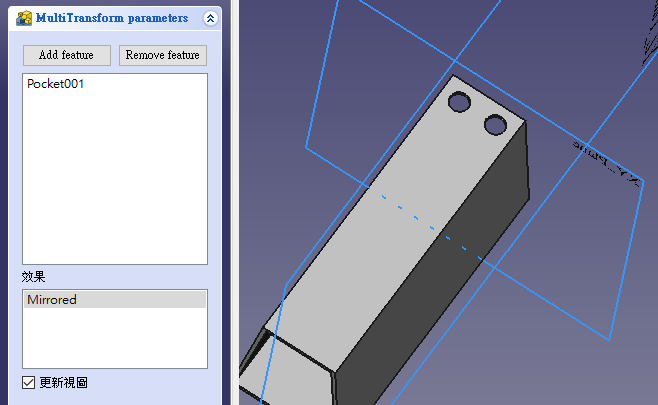

複製孔洞多重轉換: 加入鏡射效果(複製)
Ⓓ複製孔洞

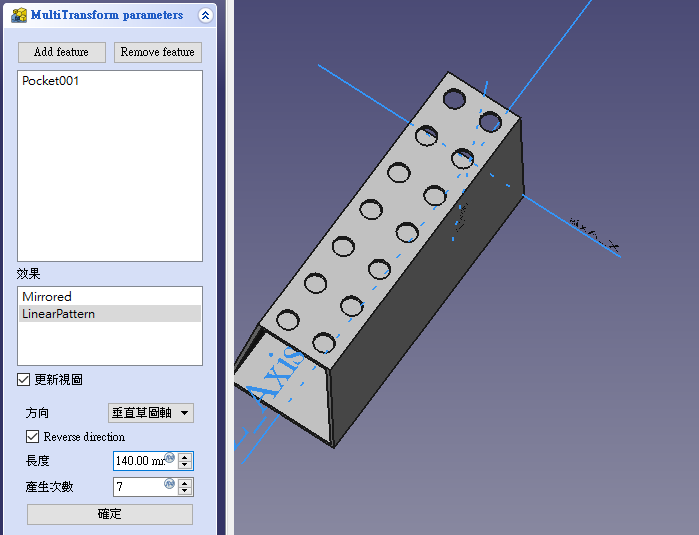

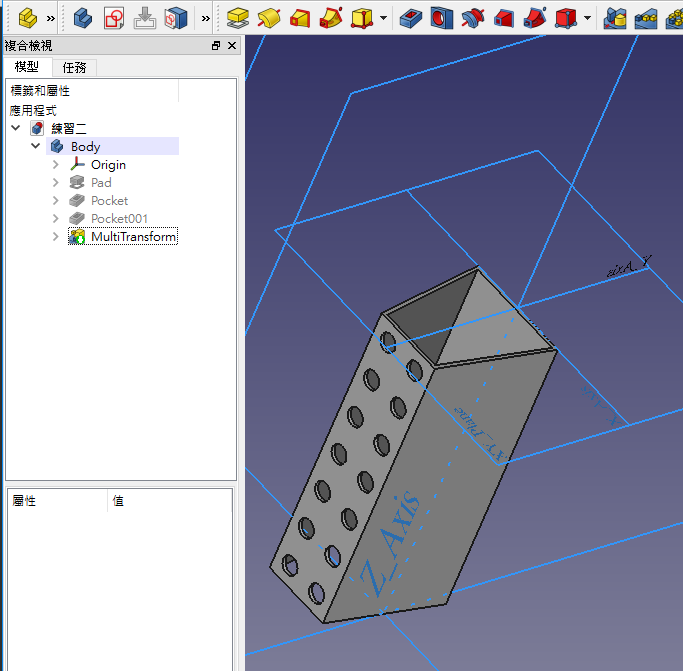

複製孔洞多重轉換: 加入線性效果(複製)
Ⓓ複製孔洞
長度: 140mm
變形延伸草圖
Ⓔ變形延伸
變形延伸畫圓:做為延伸終點
Ⓔ變形延伸

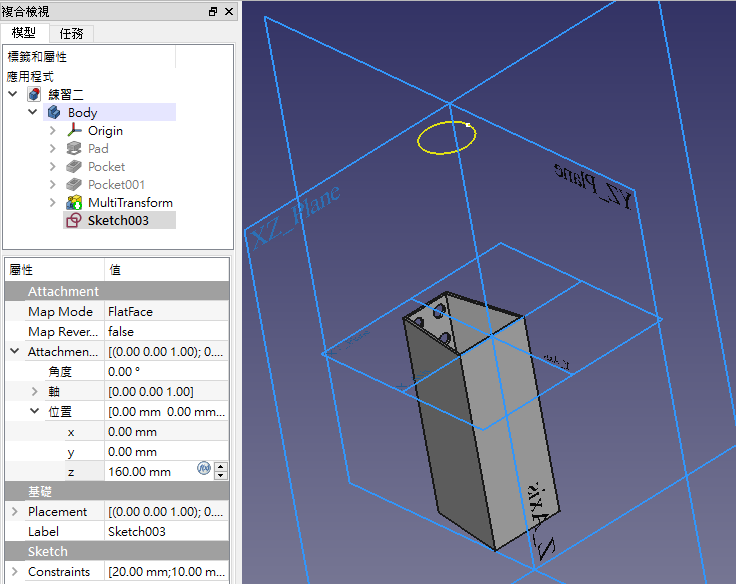

變形延伸移動圓的位置
Ⓔ變形延伸

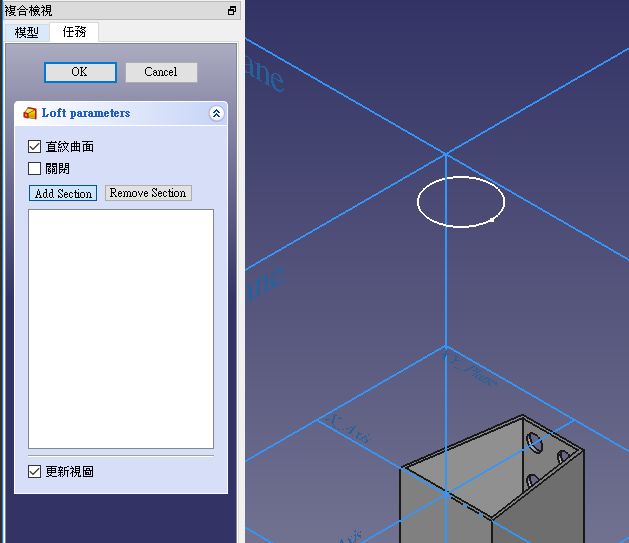

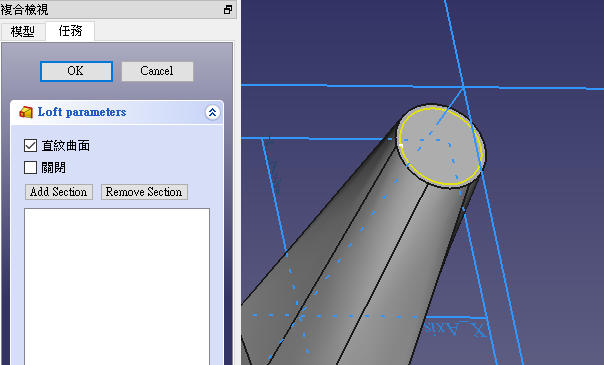

變形延伸Loft
按Ctrl鍵同時選取2者
Ⓔ變形延伸

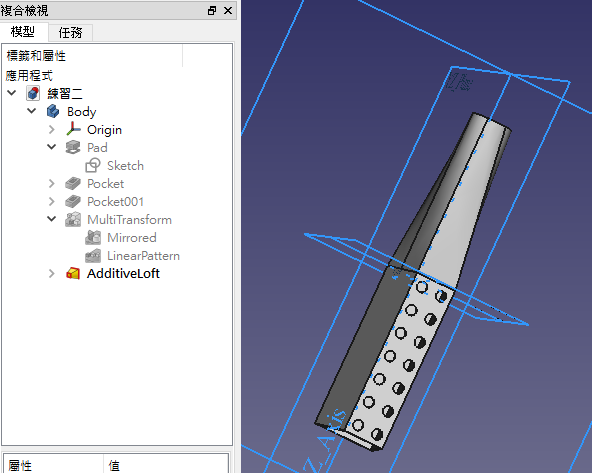

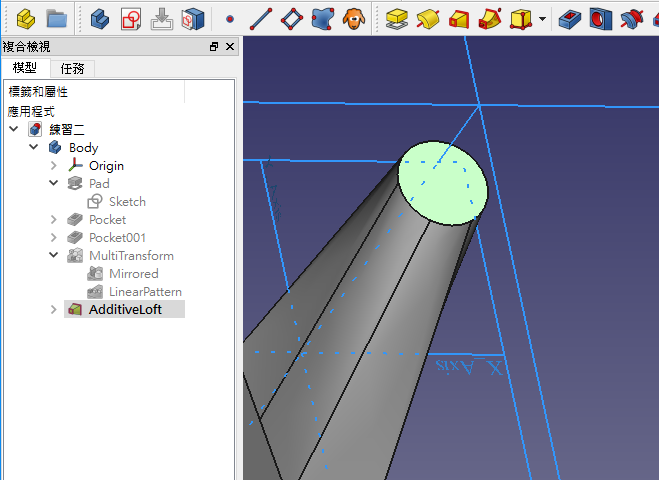

變形延伸Loft
Ⓔ變形延伸
變形延伸凹陷
Ⓔ變形延伸

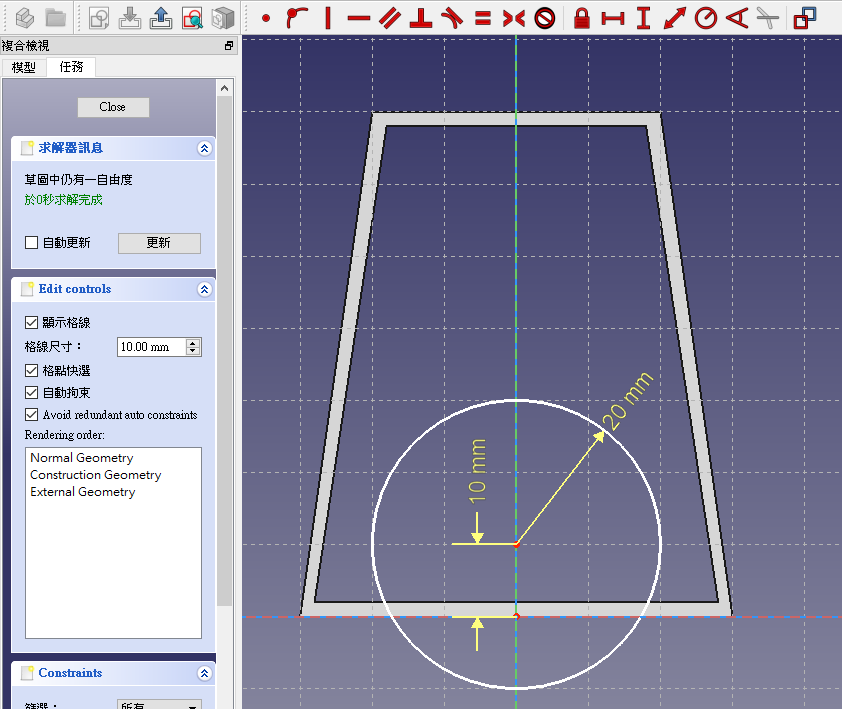

變形延伸凹陷(subtracted loft)

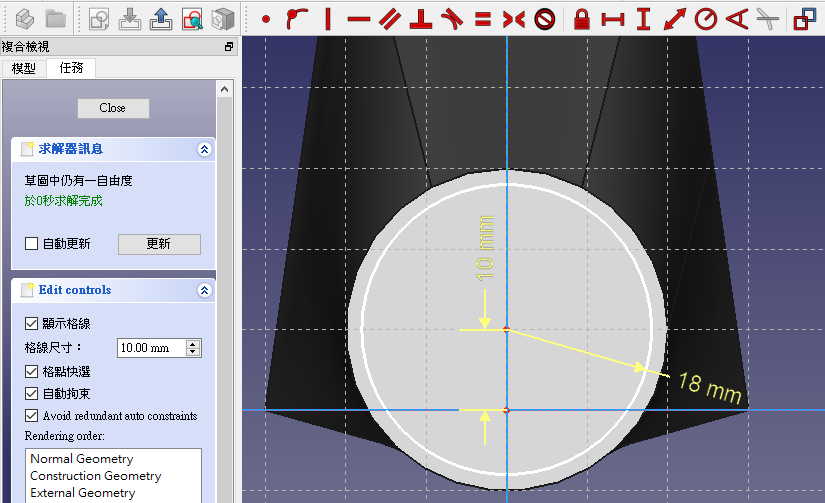

畫圓: 半徑18mm
高度限制: 10mm
Ⓔ變形延伸

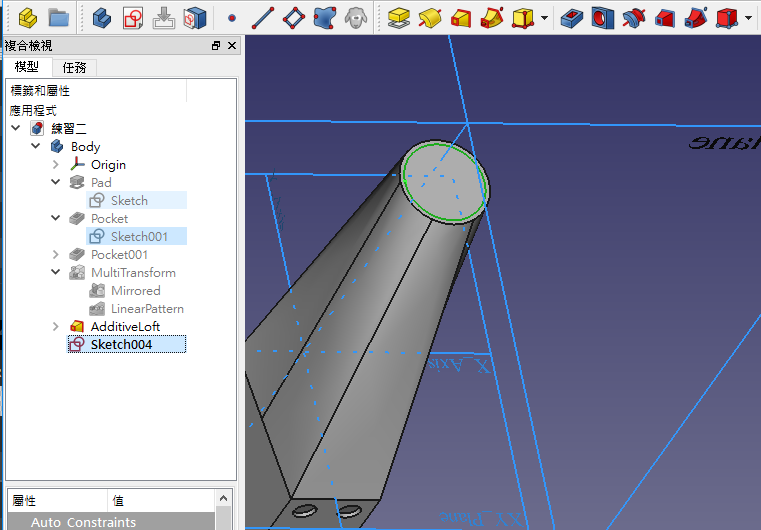

變形延伸凹陷(subtracted loft)
按Ctrl鍵同時選取2者
Ⓔ變形延伸

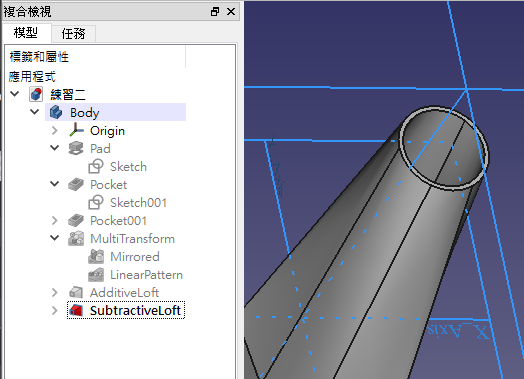

變形延伸凹陷(subtracted loft)
Ⓔ變形延伸

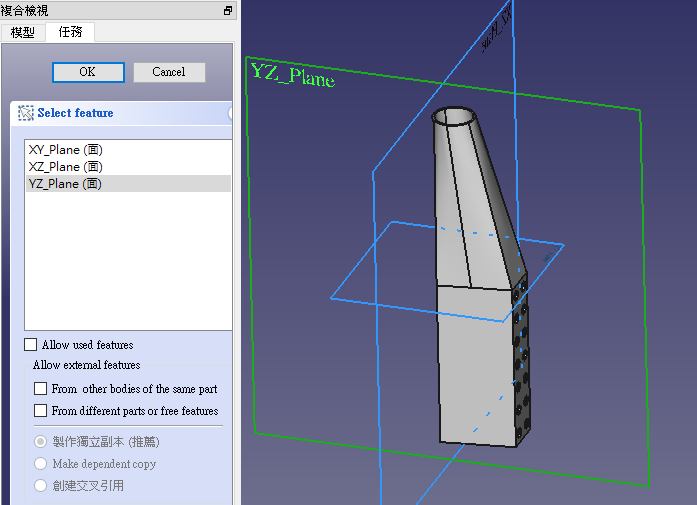

沿路徑延伸草圖選擇平面
Ⓕ路徑延伸

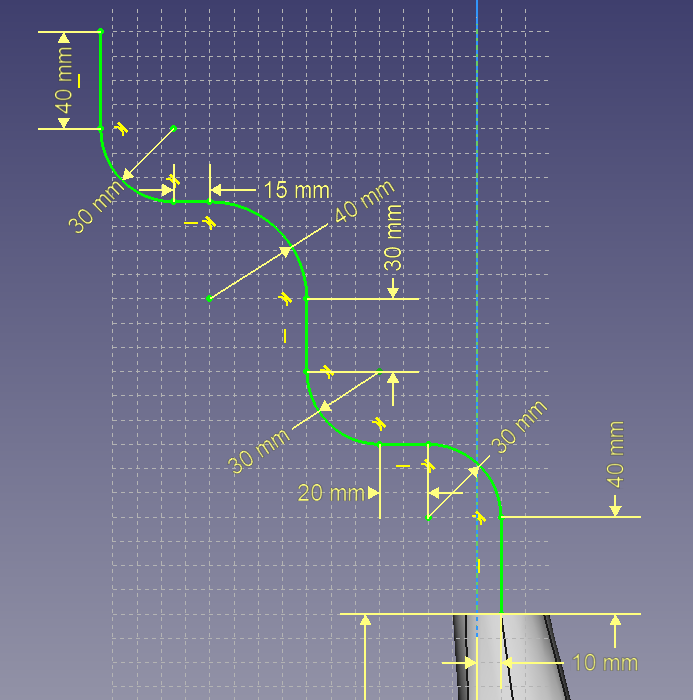

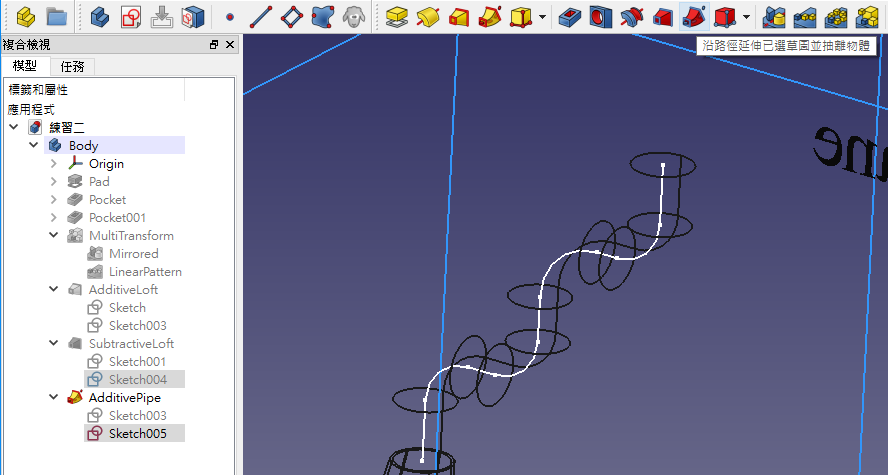

沿路徑延伸製作路徑:雲線
聚合線
轉角平滑
高度限制
寬度限制
圓弧半徑
Ⓕ路徑延伸
每一段線段長度盡量大於70mm

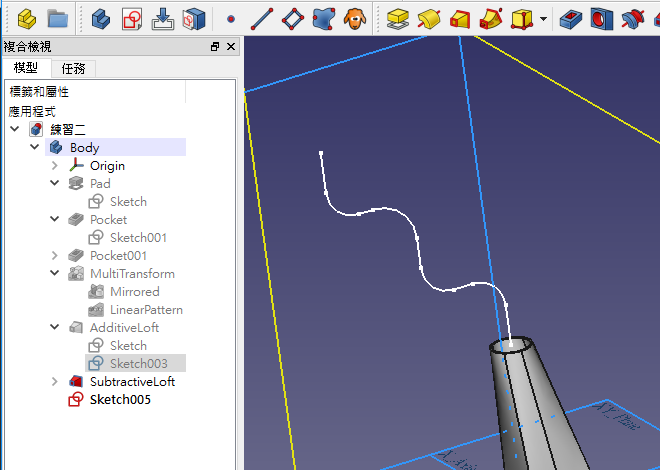

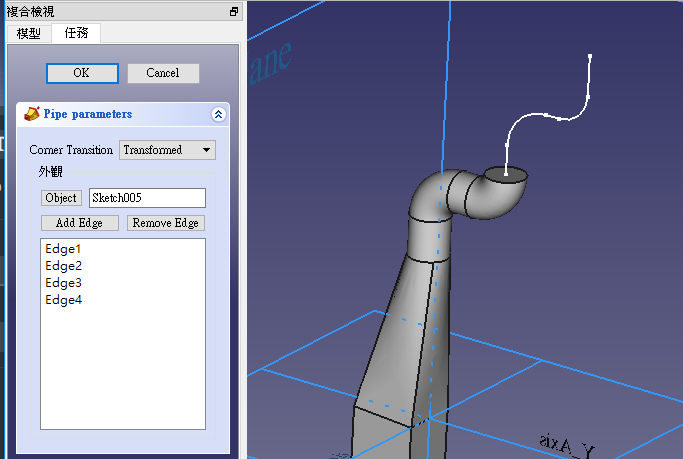

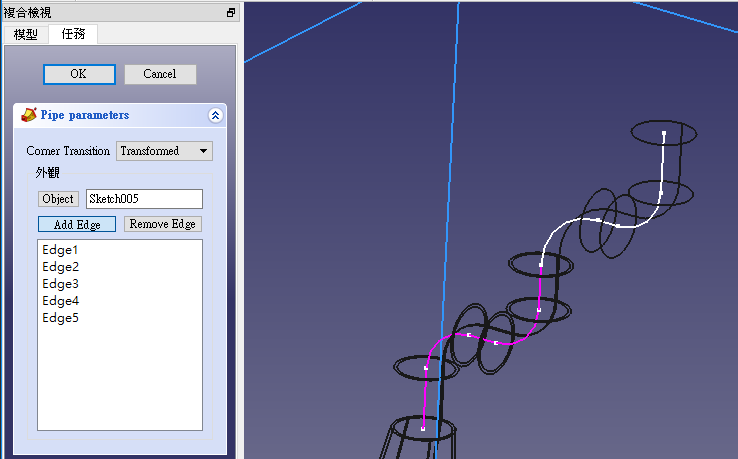

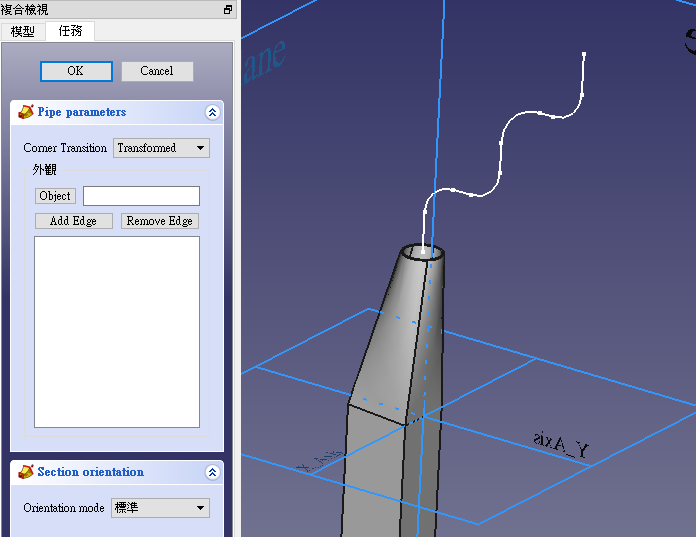

沿路徑延伸路徑跟隨
Ⓕ路徑延伸
沿路徑延伸路徑跟隨
Ⓕ路徑延伸
一段一段逐一加入
內圈線框模式
Ⓕ路徑延伸

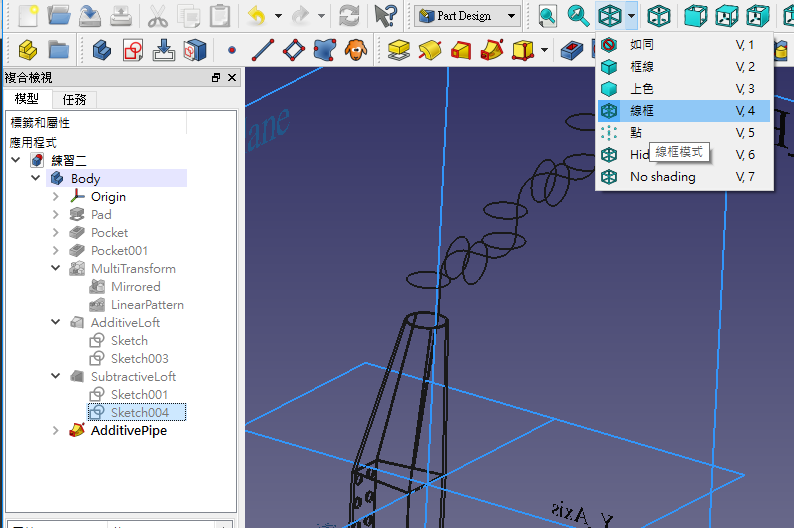

切換到「線框」模式
內圈線框模式
Ⓕ路徑延伸
若看不到白線
按空白鍵: 切換可見性
選取小圓: 18mm
內圈線框模式
Ⓕ路徑延伸
一段一段逐一加入
多媒體設計與應用
By au4163 王柳鋐
多媒體設計與應用
FreeCAD教學 #2
