SYSTÈME D’ARROSAGE AUTOMATIQUE

Effacer ce texte et saisir :
- l'initiale du nom et le prénom des 2 élèves
- la classe

Serge.WACKER - http:/techno11.neowp.fr

DOCUMENT RESSOURCE  1 - A LIRE

DOCUMENT RESSOURCE  2 - A LIRE

Question 1 :
A partir des documents, trouver 6 arguments qui justifient l'installation d'un système d'arrosage automatique
Faire une synthèse courte

1 -

2 -

3 -

4 -

5 -

6 -

Question 2 :
Quel sera (en pourcentage) le gain d'économie d'eau par rapport à un arrosage manuel ?

Text

Question 3 : besoin en eau

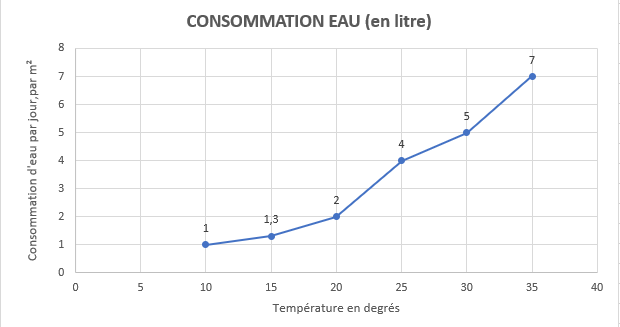

Graphique représentant les besoins en eau , en litres, par m², d'avril à septembre
Quels sont les besoins en eau par jour ,et en litres pour :
- un jardin de 10 m², avec une température de 15° ?
- un jardin de 100 m², avec une température de 30° ?
Tracer les traits sur le graphique et indiquer la réponse après les questions


Text

Le graphique donne le besoin
en eau pour  1m²

Question 4 : Enracinement
Schéma montrant le développent des racines, selon la quantité d'eau reçue.

Que pouvez-vous dire sur le développement des racines


Text

Question 5 : TYPES D'ARROSAGE
Associer les étiquettes et les photos correspondantes


Text

Arrosage par tuyau poreux

Arrosage par nappe capilaire

Arrosage par brumisateur

Arrosage par goutte à goutte

Arrosage par dispersion

Question 6
Compléter la bête à corne d'un arrosage automatique

Text

?

?

?

SYSTEME ARROSAGE AUTOMATIQUE

Fonctions techniques et solutions techniques
Observer la représentation ci-dessous et compléter le tableau en page suivante

Text

?

ARROSER LE JARDIN

Question 7
Complétez le diagramme FAST (Analyse Fonctionnelle du Système Technique) ci-dessous.

Text

Question 8 : FONCTIONS TECHNIQUES
A partir des documents ressources précédents :

1 - Quel est le rôle du pluviomètre ?

2 - Quel est le rôle du programmateur ?

3 - Quel est le rôle de l’électrovanne ? Aide possible sur Wikipédia

4 - Quel est le rôle des arroseurs ?

Text

Question 9 : REPERAGE

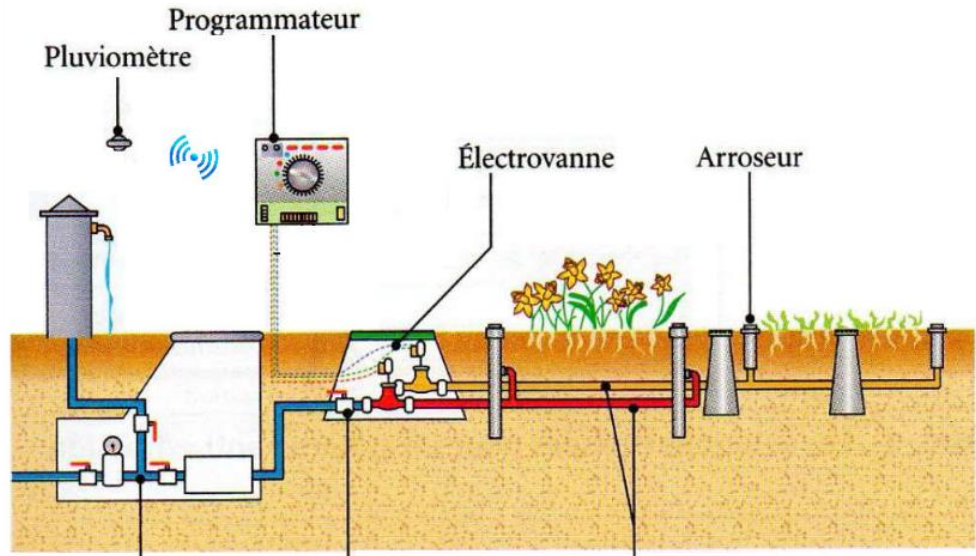

A partir du schéma d‘un système d‘arrosage automatique, placer les repères (A, B, C) sur la gauche des mots :
• capteur ou d‘un détecteur (lettre A)
• cerveau du système (lettre B)

• actionneur (lettre C)
Le même repère peut servir plusieurs fois.

Text

Question 10 : la chaîne d'information

A partir de la figure précédente, compléter la chaîne d'information en associant un composant matériel à chaque fonctionnalité du système d’arrosage automatisé.

Sonde du
pluviomètre

Câbles

éléctriques

programmateur

Question 11 : Chaîne énergie

A partir de la figure précédente, compléter la chaîne d'énergie en associant  un composant matériel à chaque fonctionnalité du système d’arrosage automatisé.

Eau

Electrovanne

Arroseur

Réseau d'eau

Question 12 :

Complète le croquis ci-dessous avec les expressions suivantes :
Tuyaux - Réseau principal d’eau- vanne d'arrêt manuel

Question 13

Complète le tableau

Question 14 - Organigramme simple

Attendre 30 min

Fermer electrovanne

Compteur = 3 ?

Question 15 - Organigramme complet

Le système d’arrosage automatisé fonctionne par cycle. Un cycle correspond à une durée d’arrosage.

• Lorsque le taux d’humidité du sol est insuffisant, l’utilisateur peut donc choisir de programmer le démarrage d’un seul cycle d’arrosage ou d’une série de plusieurs cycles d’arrosage sur une période donnée.
• En cas de sol insuffisamment humide, le maraîcher (jardinier) qui a acheté le système d’arrosage automatisé souhaite lancer une série de 3 cycles d’arrosage de 30 minutes chacun avec un intervalle de 2h00 entre chaque cycle.
• Un compteur enregistre le nombre de cycles effectués. La figure dans la page suivante présente l’algorithme correspondant au fonctionnement attendu du système d’arrosage de la serre.

PLACER LES 3 ACTIONS DANS L'ORGANIGRAMME

Question 16 - Le bon programme

Deux scripts notés A, B sont proposés ci-dessous pour compter le nombre de cycles d’arrosage effectués et arrêter l’arrosage automatique lorsque le compteur est égal au nombre de cycles programmés. Un seul de ces scripts permet un comptage correct

Quelle proposition de script permet le comptage correct du nombre de cycles d’arrosage ? ............
Expliquer pourquoi
Vous pouvez vous aider de l’organigramme vu précédemment.

A

B

Question 17 - Compléter le script à partir de données suivantes

En mode automatique, l’arrosage s’effectue entre 22h00 et 23h00 si le sol est sec.
