DETECTEUR D'ECLAIRAGE

Effacer ce texte et saisir :
- l'initiale du nom et le prénom des 2 élèves
- la classe

Serge.WACKER - http:/techno11.neowp.fr

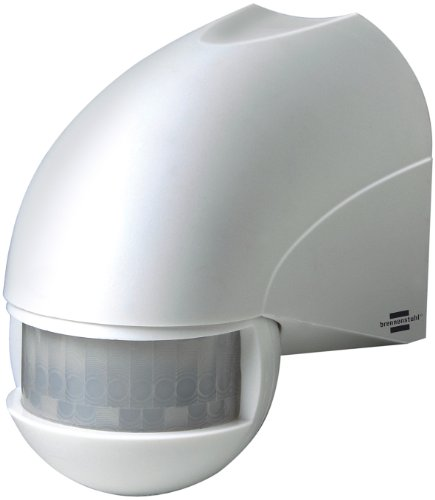

Question 1 : quelle est la fonction principale d'un détecteur de présence associé à une lampe ?

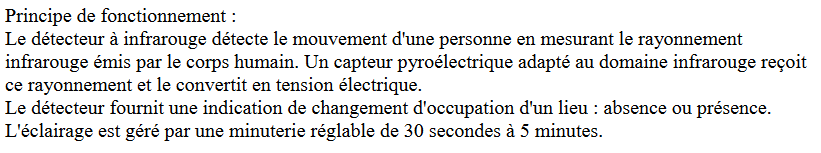

Question 2 : une personne passe à 13 m du détecteur. L'éclairage est-il déclenché ? Justifier.

Question 3 en page suivante

Question 3

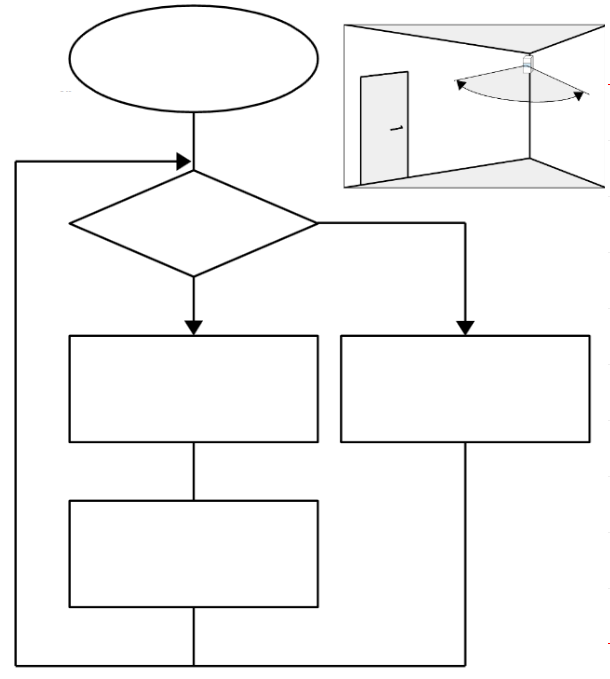

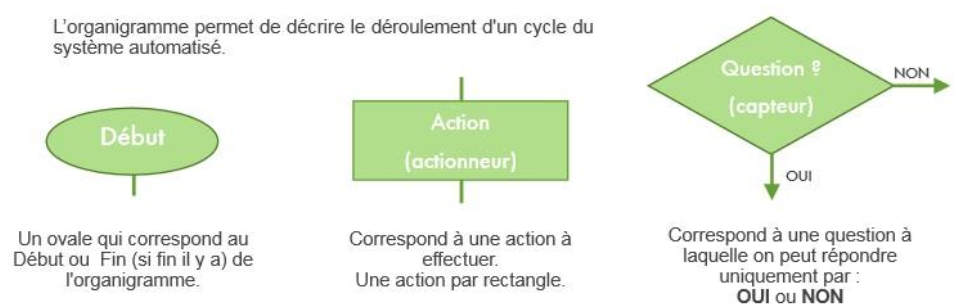

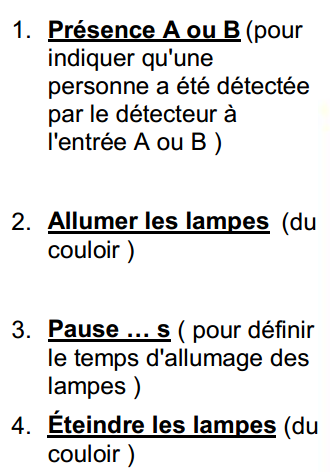

À partir des informations de la page précédente, remplir l'organigramme d'allumage ou d'extinction de l'éclairage à l'aide d'un détecteur de présence

dont la minuterie est

réglée à 30 secondes.

Question 4

Voici le programme pilotant le détecteur réalisé avec le logiciel Scratch. Les temps sont indiqués en secondes.

Répondre aux questions ci-dessous en indiquant le numéro de la ligne du programme correspondant à la réponse.


1. À combien de temps la minuterie est-elle réglée ?

Ligne N°.......... réponse ..........



2.De combien en combien s'effectue le décompte des secondes ?

Ligne N°........ réponse ...........



3.À quelle condition l'éclairage s'éteint-il ?

Ligne N°........  réponse .................



Mettre minuterie à 0

Attendre 1 s

Question 5 :

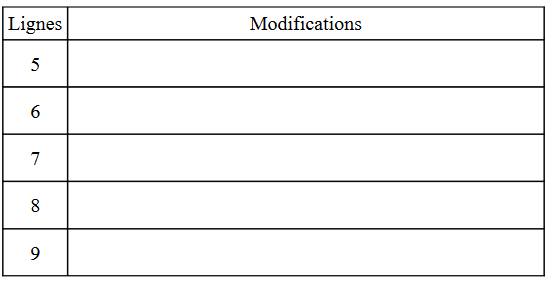

Quelles modifications faut-il apporter au programme pour que le temps soit compté de seconde en seconde en partant de 0 et en se terminant à 30.

Si minuterie = 30

Ajouter à minuterie la valeur 1

Répéter jusqu'à minuterie = 30
