SUJET BLANC 2017

Préparation brevet des collèges

Effacer ce texte et saisir :
- l'initiale du nom et le prénom des 2 élèves
- la classe

Serge.WACKER - http:/techno11.neowp.fr

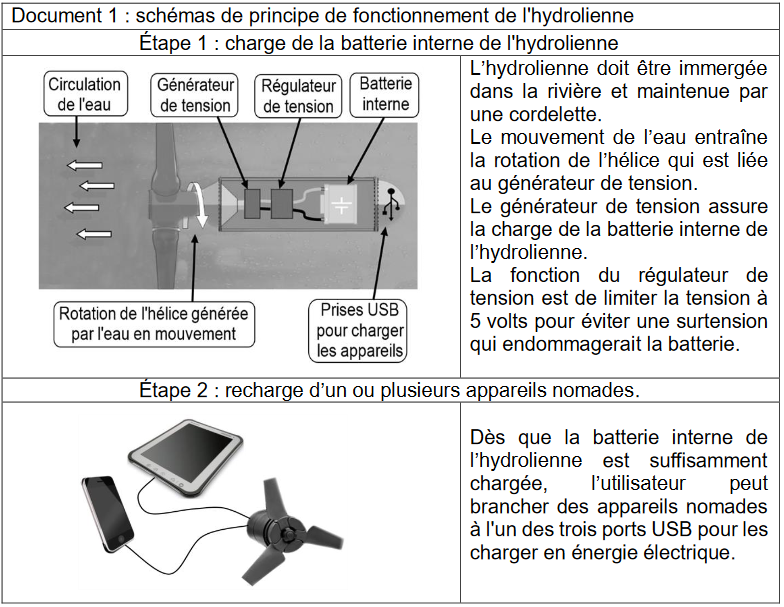

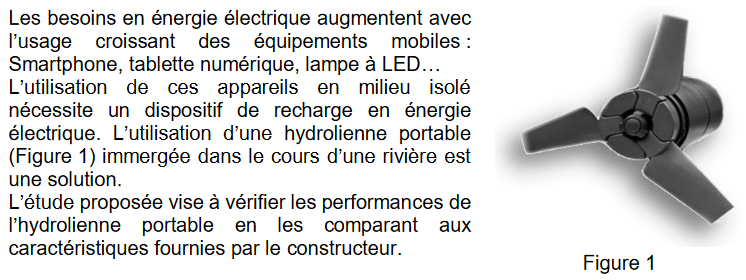

1-  À partir du schéma de principe de fonctionnement de l’hydrolienne ci-dessous, compléter le schéma fonctionnel (page suivante) et préciser la fonction d'usage de l'hydrolienne  (à quoi cela sert ?)

Schéma fonctionnel de l’hydrolienne

La fonction d’usage est : ..................

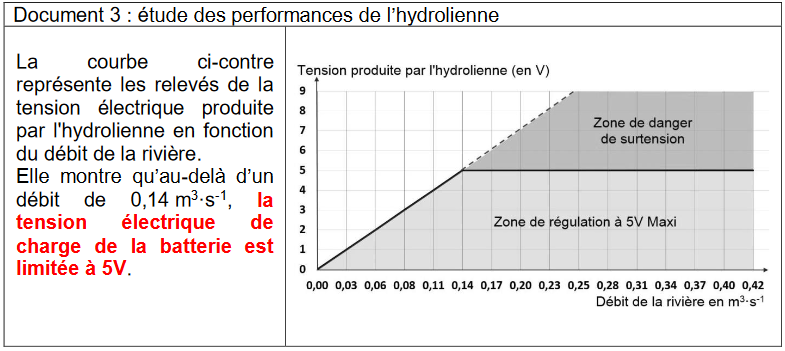

2 - À l'aide du relevé de tension électrique (document 3) et des schémas de principe de fonctionnement de l'hydrolienne (document1), donner la tension électrique en sortie du générateur de tension si le débit d'eau de la rivière est de 0,20m3·s-1 et justifier le rôle du régulateur de tension.
Vous pouvez utiliser l'outil ligne dans le graphique.

La tension est de ............

Le régulateur sert à .................

 3 - Le  constructeur  de  l’hydrolienne  indique  une capacité  de la  batterie  interne de 10 000 mAh (unité  exprimée  en  millième  de  l’Ampèreheure).

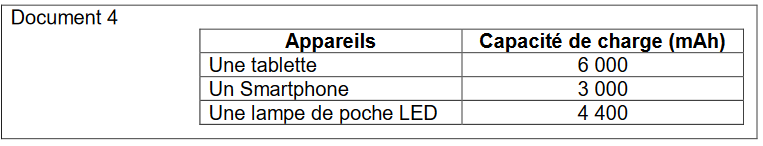

À  l’aide du  tableau (Document4),  déterminer pour  une  heure  de branchement le  nombre  et le type d’appareils  pouvant simultanément être  chargés en  totalité  en  justifiant les choix  à l’aide de calculs.

4 - Les premières réclamations des clients montrent au fournisseur de l'hydrolienne qu’il manque un voyant indicateur du niveau de charge de la batterie interne. Le constructeur souhaite intégrer à l’hydrolienne une LED multicolore pour indiquer le niveau de charge à l’utilisateur. La couleur de la LED sera visible depuis la berge de la rivière.

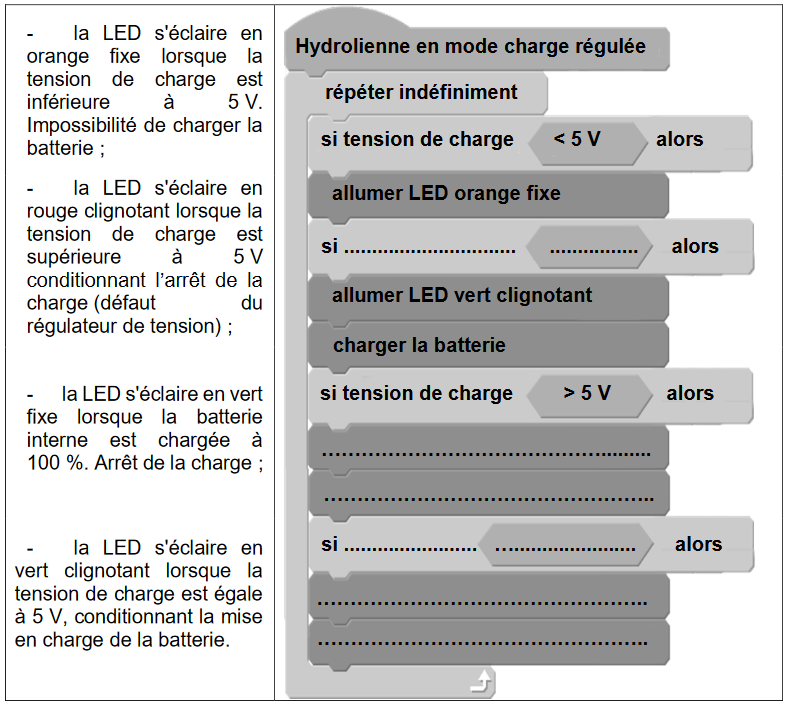

Compléter en page suivante  le programme modélisant la gestion de la charge de la batterie interne.
