ALGORITHMES
N. Tourreau /P. Pujades - Nov. 2017
Serge.WACKER - http:/techno11.fr
- initiale du nom + le prénom entier du premier élève (ex : a.camille) - initiale du nom + le prénom entier du deuxième élève (ex : g.julie) - Classe
je mets le nom de famille = je perds 10 points

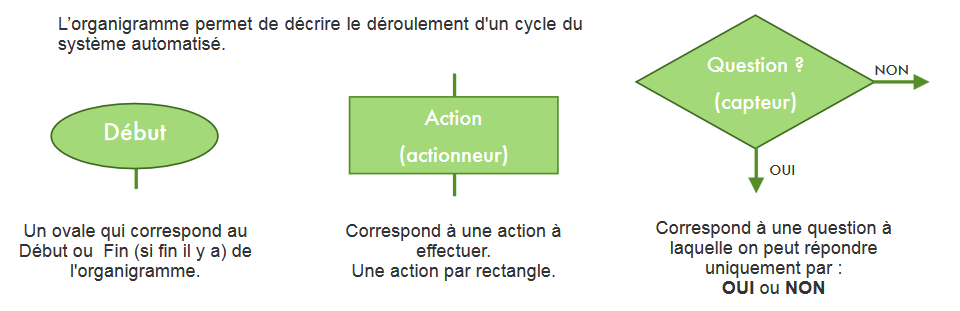

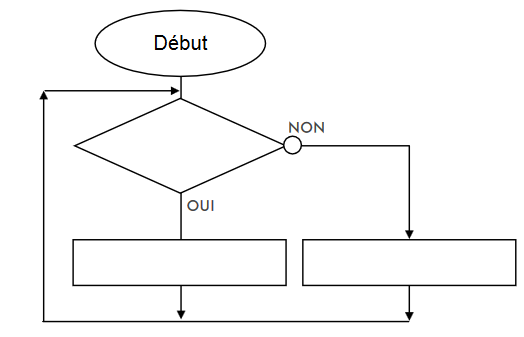

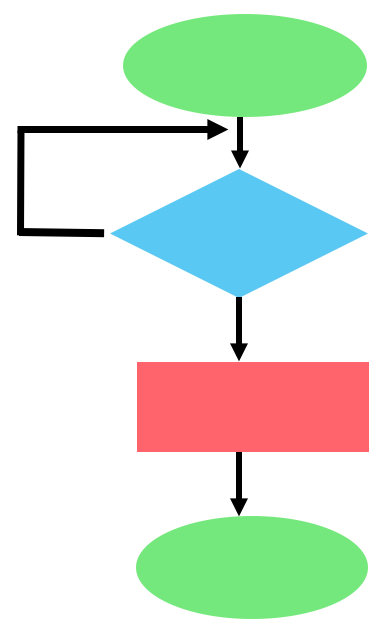

LES FORMES UTILISEES DANS LES ORGANIGRAMMES

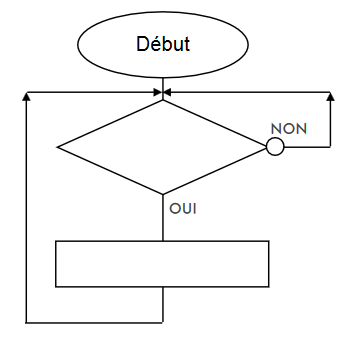

Compléter les 6 cases et les 4 phrases
Un organigramme commence toujours par un ???
représenté par une forme ovale.
Le losange correspond à une ???? à laquelle on ne peut répondre que par OUI ou NON.
Il fait référence aux capteurs
???
???
???
???
Le rectangle représente une ??? à effectuer.
Il fait référence à l'actionneur
Un organigramme finit par une ???
représenté par une forme ovale.
???
???
bouton Avancer
activé ?
Avancer de 10 pixels
Exemple
corrigé
???
???
Réponses à mettre en rouge
dans toutes les pages
(réponses en noir comptées comme erreur)

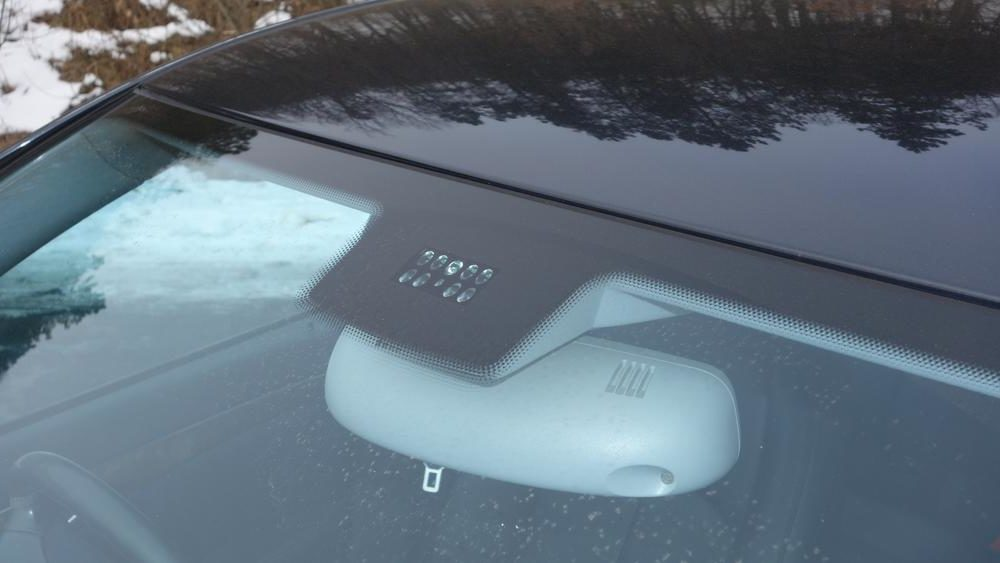

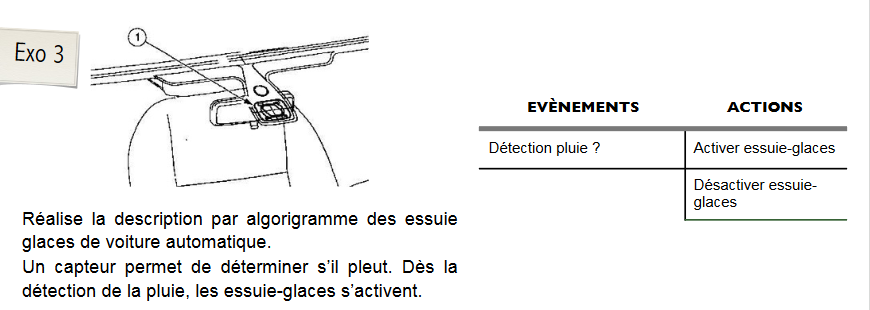

Quel est la fonction d'usage d'un capteur de pluie ?
réponse :
???
???
???
???
???
???
???
???
???
???
???
???
???
???
???
???
???
???
NIVEAU 2
???
???
???
???
???
???
???
???
???
???
???
???
???
???
???
???
???
???
???
???
???
???
???
EXERCICES EN LIGNE

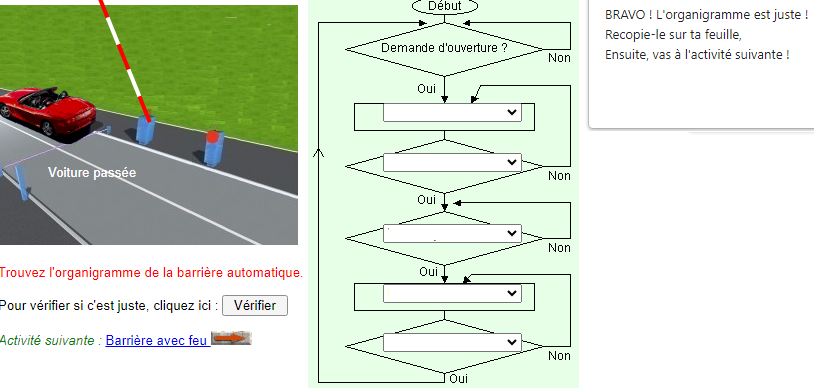

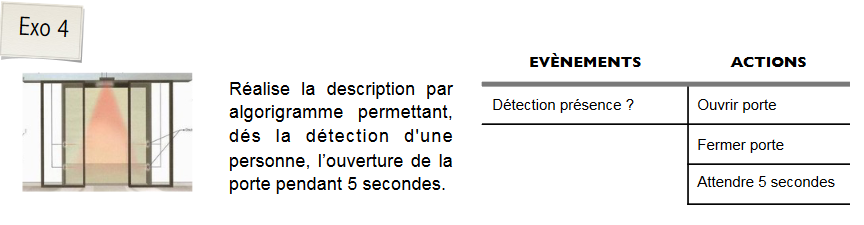

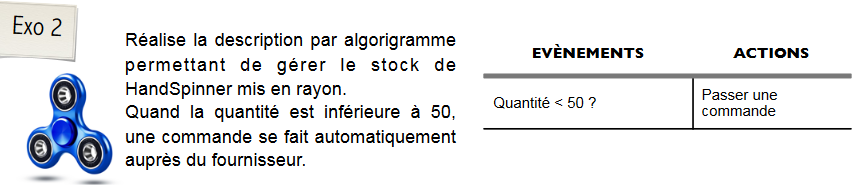

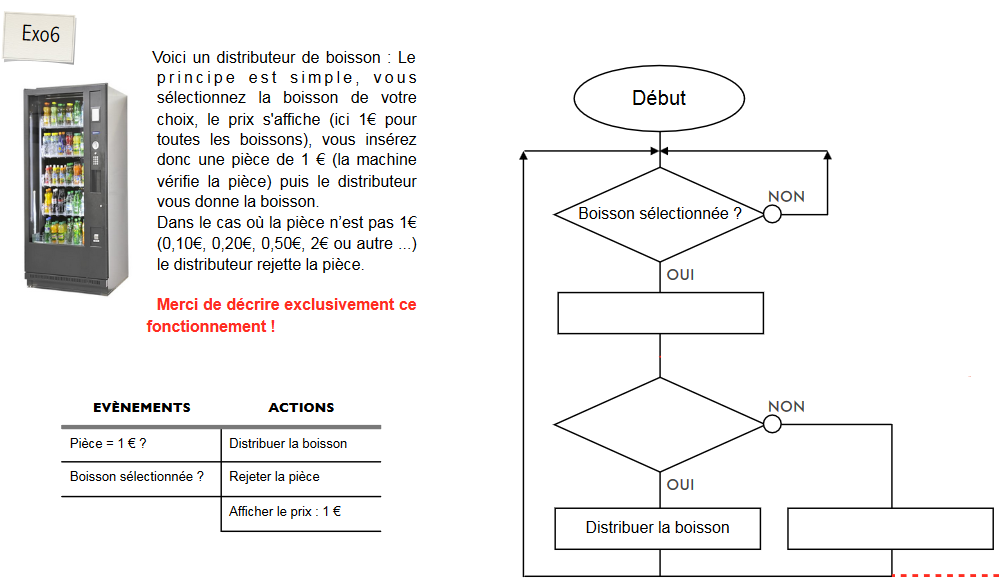

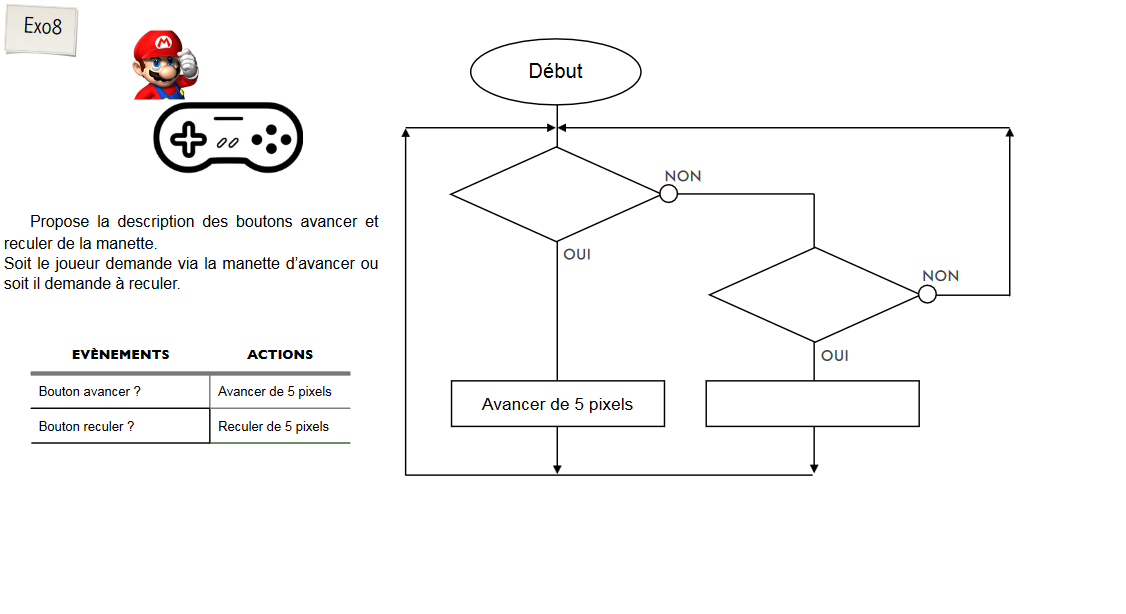

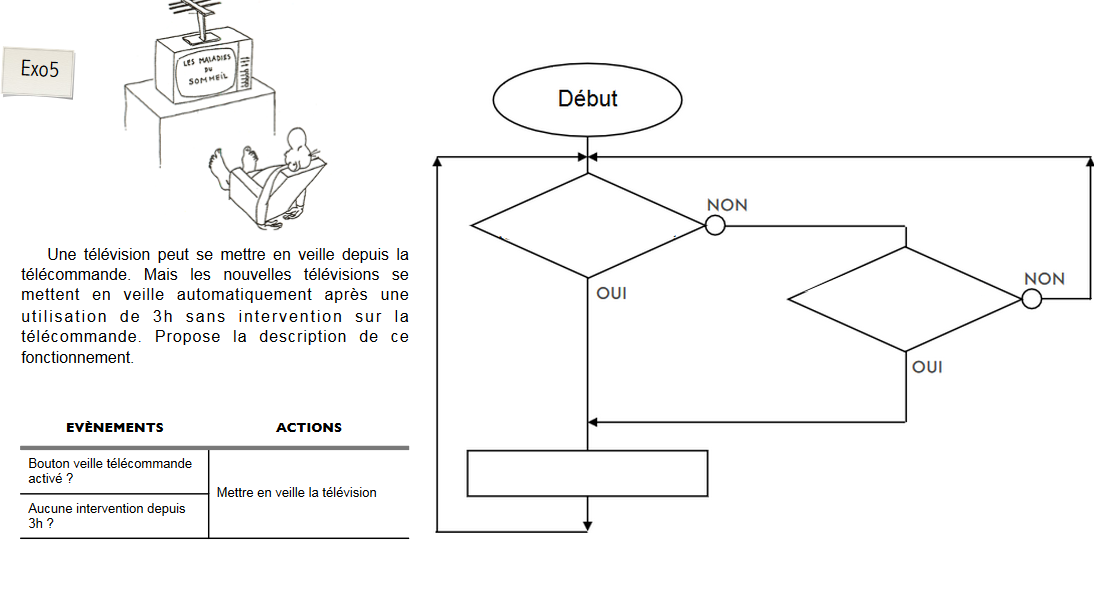

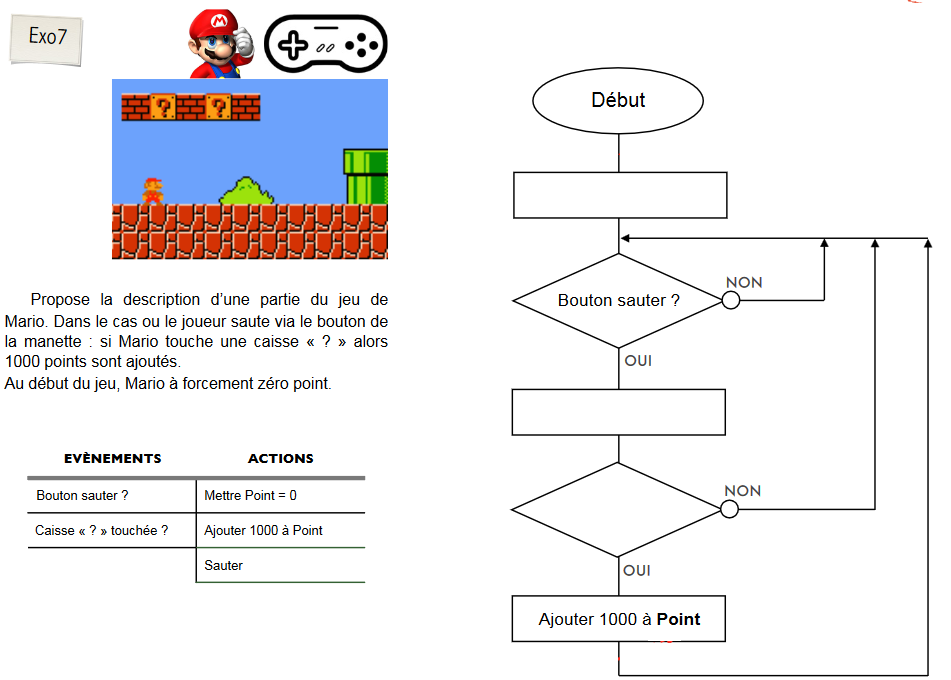

A partir du mode Preview, activer le lien
Faire les exercices
Mettre dans les 5 pages suivantes une capture des 5 exercices réussis
Aide pour exercices 3 et 4 dans les pages suivantes
Exemple de capture d'écran

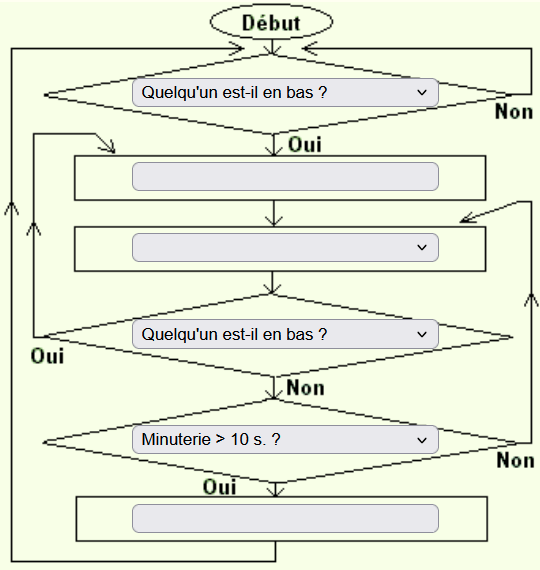

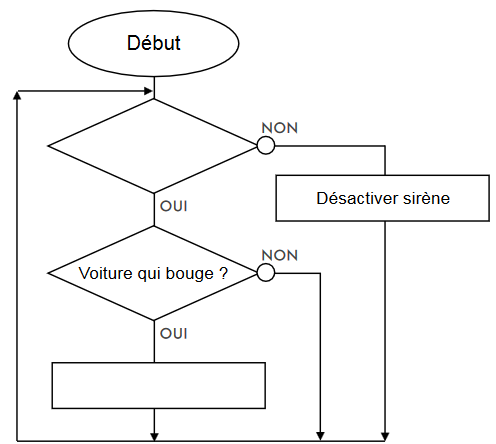

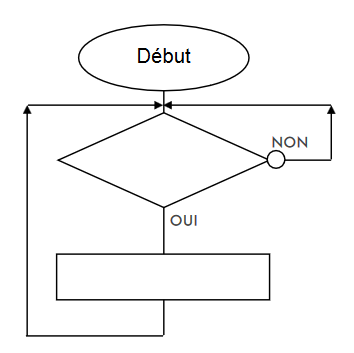

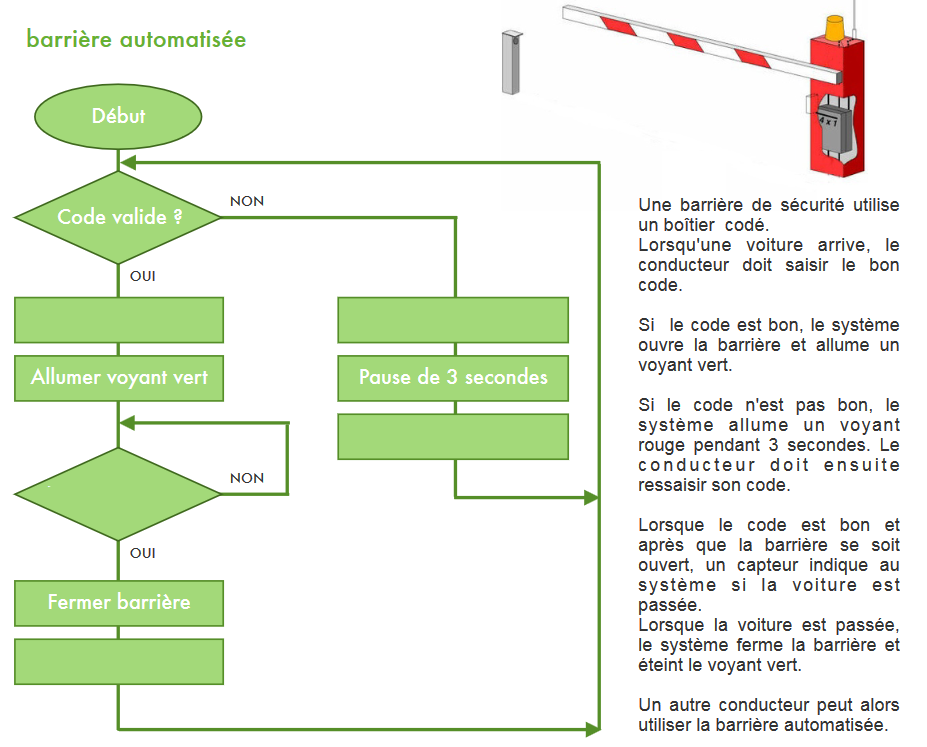

Organigramme de la barrière automatique
Organigramme 2 de la barrière automatique

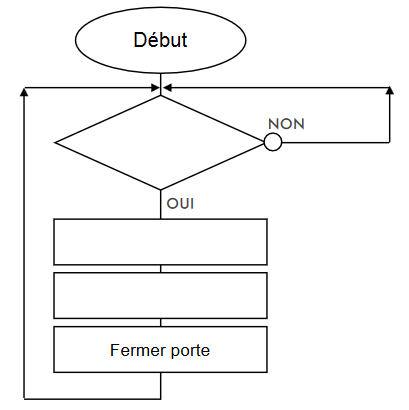

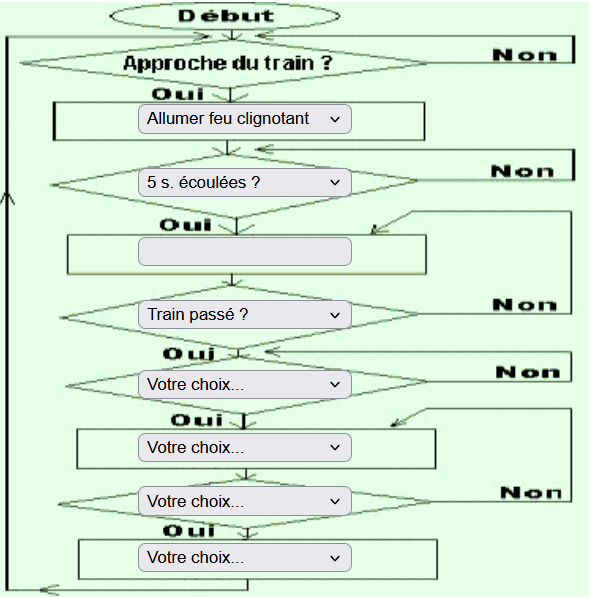

Organigramme 3 de la barrière trains
Aide

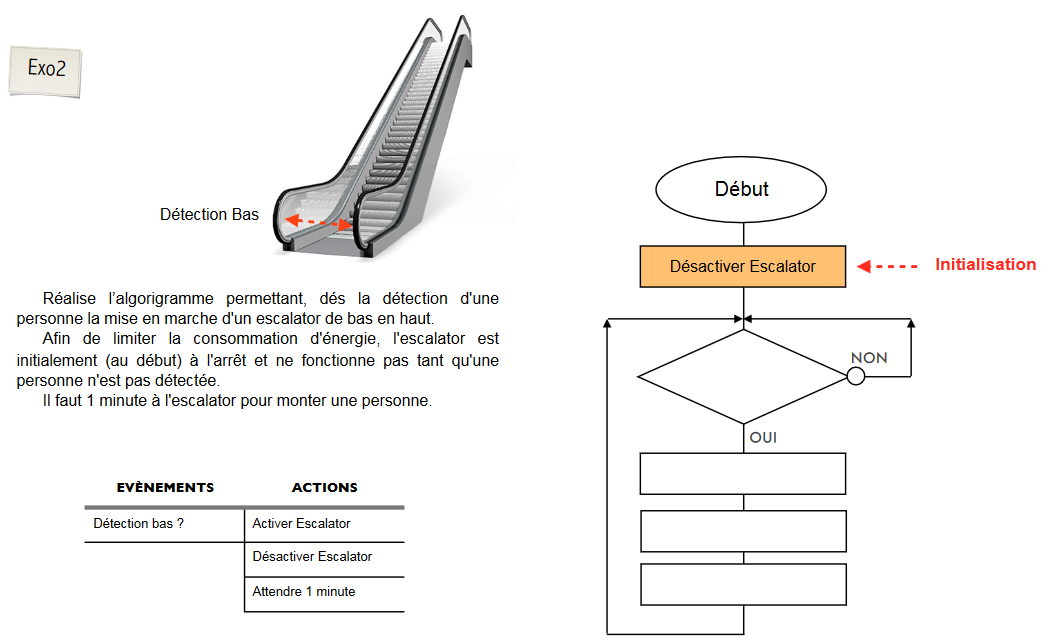

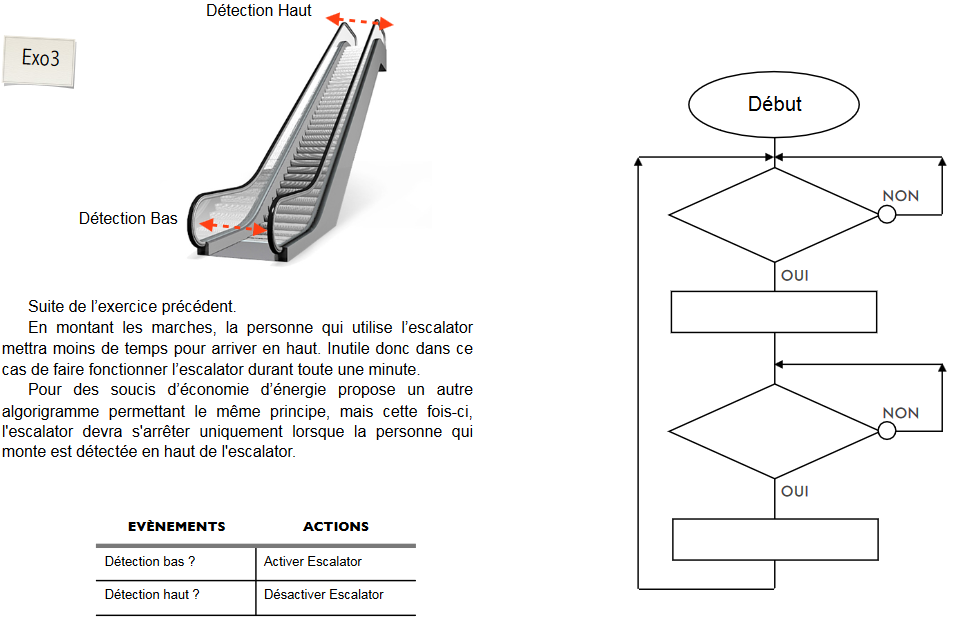

Organigramme 4 de l'escalator
Aide

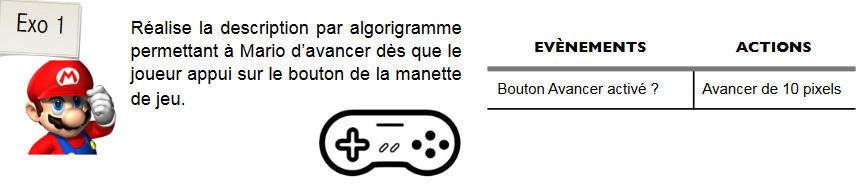

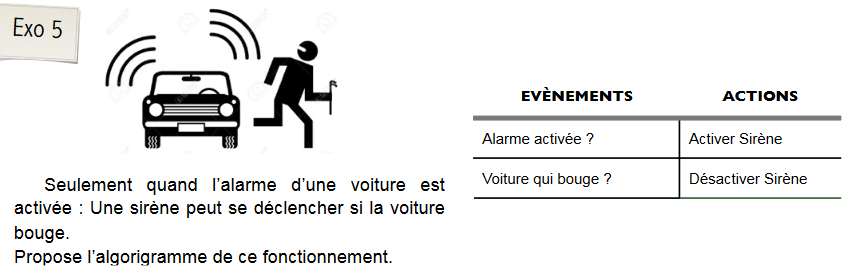

Organigramme 5 de l'exercice 1

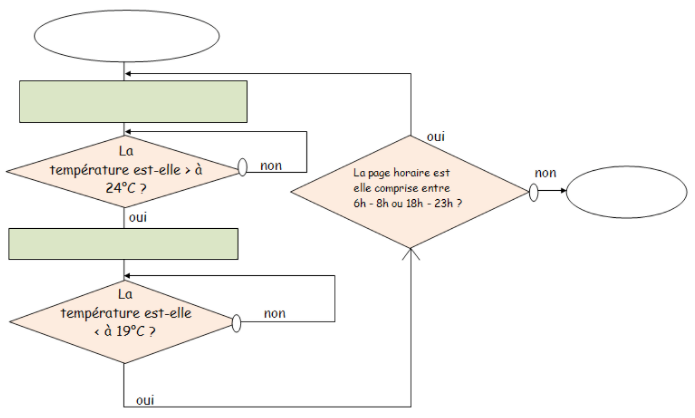

Système de chauffage
- Température à l’intérieur de la maison > 24 °C : le chauffage s’éteint.
- Température à l’intérieur de la maison < 19 °C : le chauffage s’allume.
- Plage horaire comprise entre 6 h et 8 h et entre 18 h et 23 h : le chauffage s’allume.
- Plage horaire comprise entre 8 h et 18 h et entre 23 h et 6 h : le chauffage s’éteint.
???
???
???
???
FIN
ORGANIGRAMME
