Senzori pametnih gradova za floru i faunu
LoRa
LoRa je bežična tehnologija za komunikaciju na velikim udaljenostima te ujedno i jedna od najraširenijih
LPWAN tehnologija u svijetu.
LoRa radi odlično u "bučnom" okruženju

Velik domet
Mala potrošnja
Mala snaga slanja (25mW)
Potrošnja (40mA TX, 10mA RX)
U sleep modu, potrošnja manja od 1uA
Glavne prednosti LoRe
Slanje male količine podataka
Vremenski limit po uređaju (AirTime)
Glavni nedostaci LoRe
Nod (ili gw sa jednim kanalom)
Semtech SX čipovi za različite frekvencije
EU 868MHz Band SX1276(433Mhz SX1278)
Gateway SX1301/SX1308 for gateway
Prima 8 kanala u isto vrijeme
Bolje osjetljivosti nego NOD čipovi
SX1301 -40*C - odlična osjetljivost
SX1308 0*C - manje dobar prijem
Svi čipovi su kontrolirani SPI protokolom

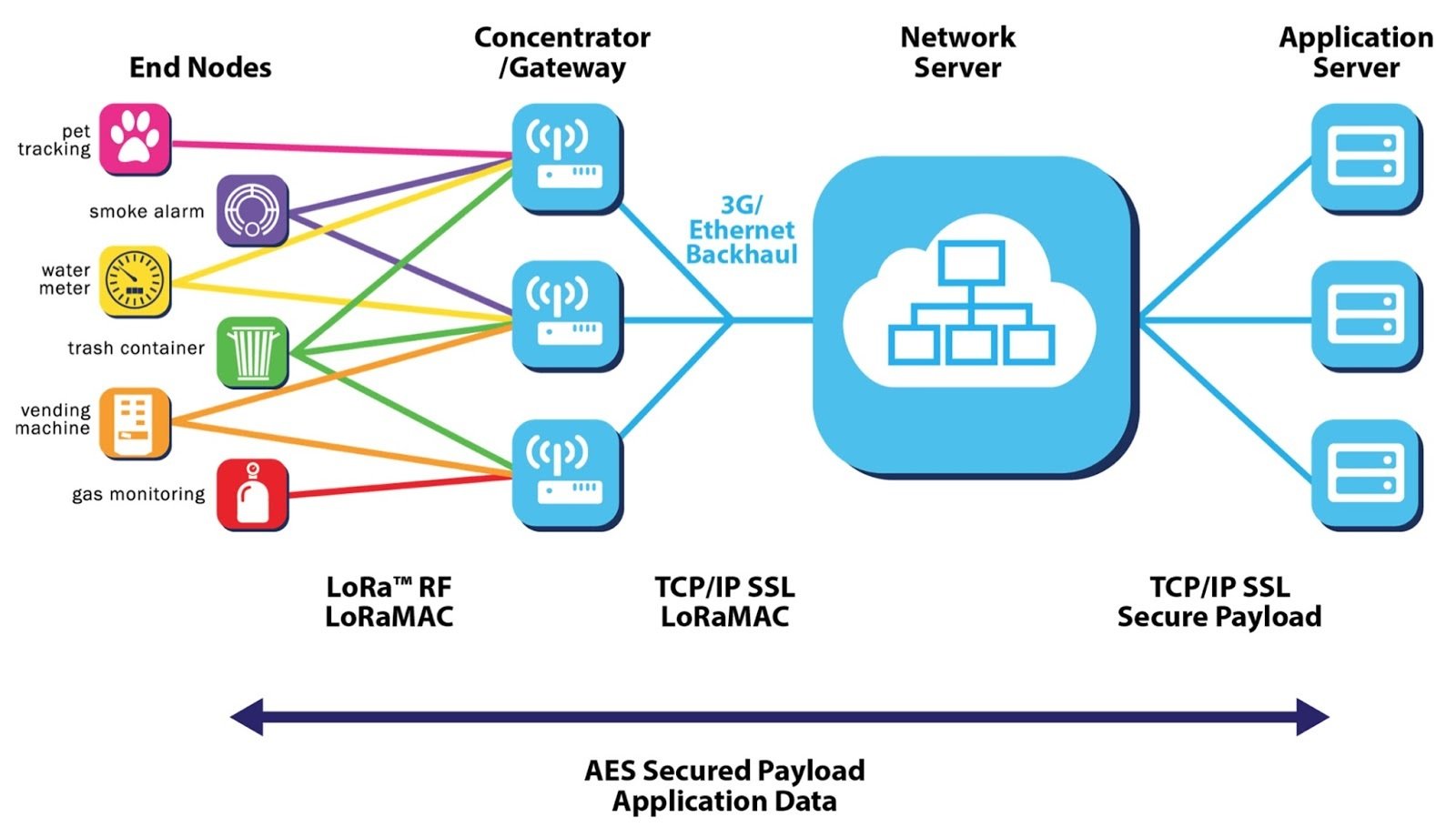

LoRaWAN
LoRaWAN je (MAC) protokol za WAN (wide area networks).
https://stackforce.github.io/LoRaMac-doc/group___l_o_r_a_m_a_c.html
868MHz Airtime limiti

Za 868MHz nije potrebna licenca :)
125kHz bandwidth

LoRa moduli
RN2483 - Serial - PIC + Semtech
CMWX1ZZABZ - STM32L0 + Semtech
STM32WL - STM32L4 + Semtech
Nordic + Semtech (BLE konfiguriranje, fw upload)




LoRa GW
Rak wireless DIY gateway ( $200 )
Rak wireless indor GW ( $149 )
Rak wireless outdor GW ( $599 )
TTN gateway indor ( $69 )
MikroTik LoRaWAN Gateway outdor ( $200 )
MultiTech ($500)
Kerlink unutarnji (from €275)
Kerlink vanjski Wirnet iBTS ( €1645 )
Lacuna - satelit
OiV - mreža cijela Hrvatska
Sigfox hrvatska
Radiona - SMART ZG TTN
LoRa - čip jedan da zavlada svima
LR1110 - 150MHz do 2700MHz

Uradi sam
Kučište
Vodootpornost ako je potrebna
Temperatura (zima - ljeto)
Trajnost baterije

UNI-TREND UT61E Digital Multimeter(50-100€)
OTTI(500€)
Joulescope(800$)
Mjerenje potrošnje



LoRa gateway by: Prizma

Pokrivenost ZG

LoRa rekordi

Zagreb - Karlovac - 54.5km - SF8
Zagreb - Maribor - 74.2km - SF12

Trenutni svjetski rekord je 766km

Use cases
- IRNAS has few great ones
- Count penguins

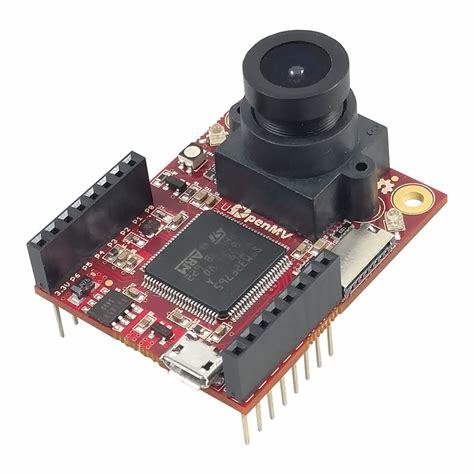

- power on - take pic - OpenCV count penguins - lora send no of penguins - power off
- Pit stop for turtles
- Trap for poachers

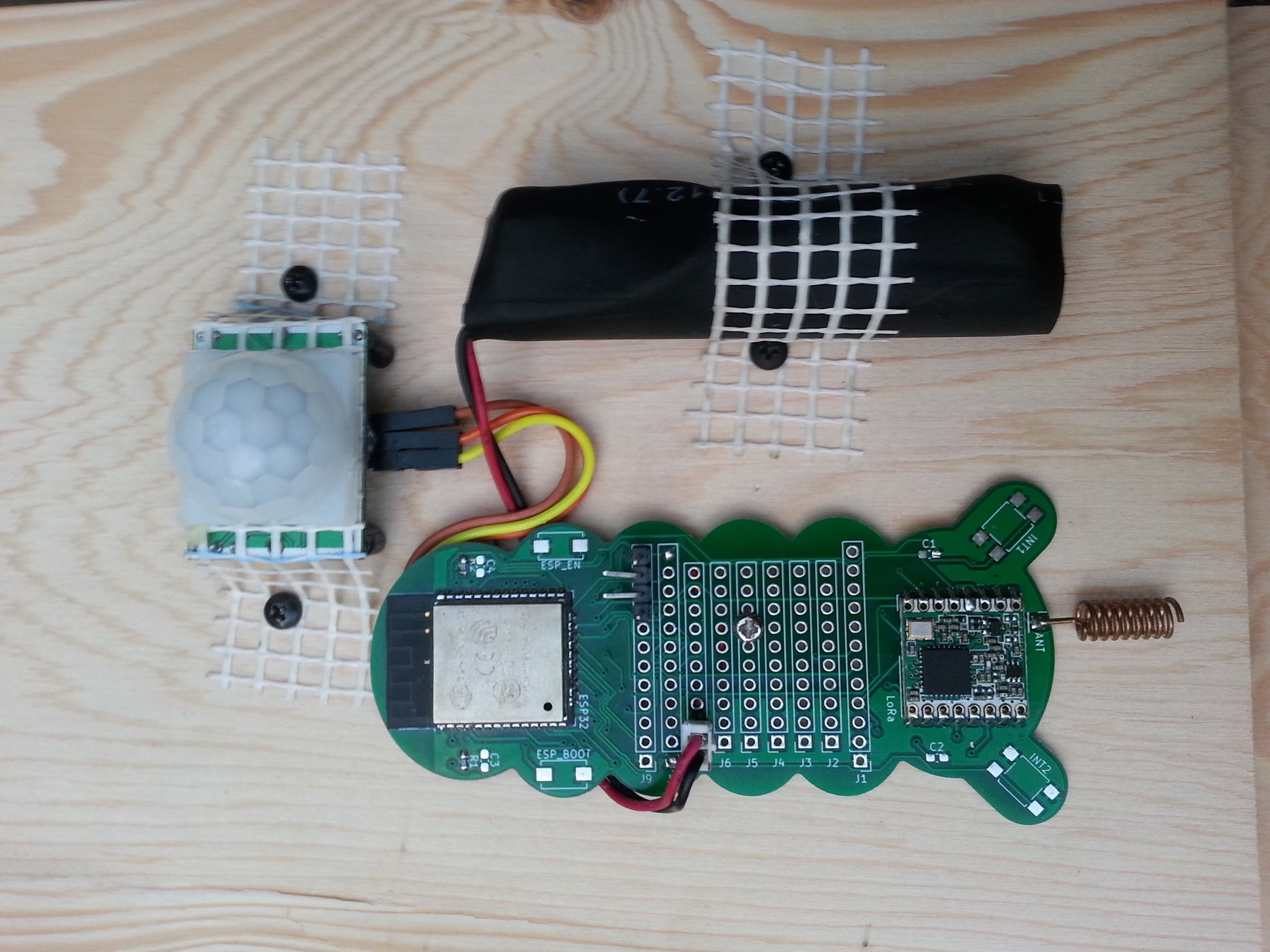

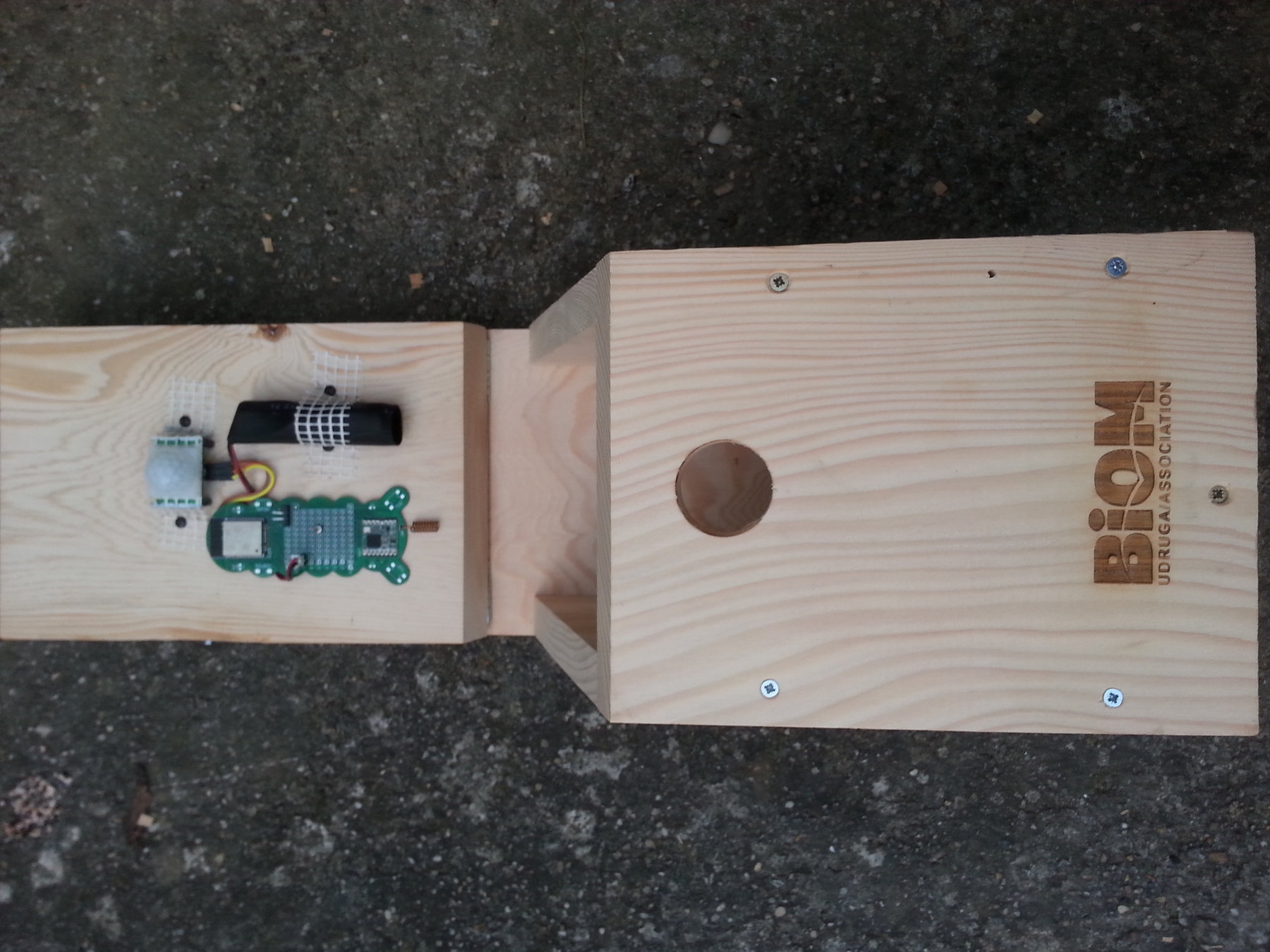

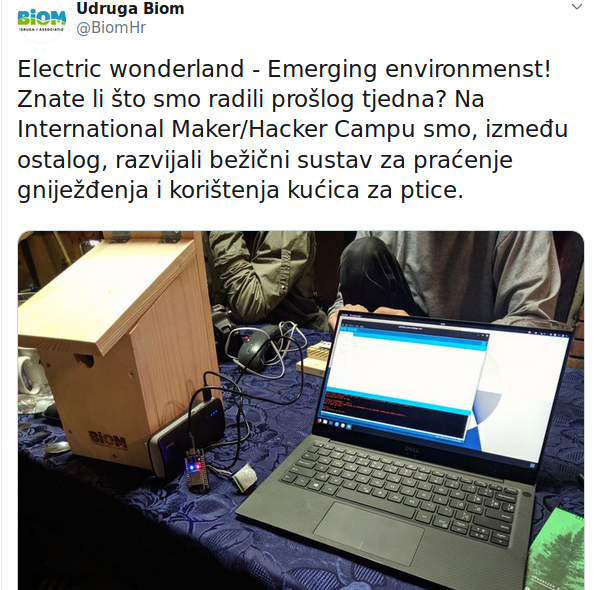

- Smart birdhouse
- Intrudes alarm in distant house - or boat...
- Public scale
- Pager
- GPS for pets
- Polution detector
- If something bad detected send a warning
- Agriculture
- Distant plant soil moisture
So many other
Voda

Senzor temperature
Razina vode - plovak

Developed in the early 1900s and modified many times prior to 1930.
Purchased from the W. & L. E. Gurley Company, Troy, New York.
Object ID: USGS-000458
Credit: Justin Bongard, U.S. Geological Survey. Public domain.

Protok vode
U.S. Geological Survey hydrologic technicians use an acoustic Doppler current profiler to measure streamflow on the Boise River in Boise's Veterans Memorial Park as part of a study of phosphorus mass balance.
Credit: Tim Merrick, USGS. Public domain





Zvučni senzori (praćenje)
Hidrofon


Dubina

Gotova riješenja
Bove




Kučište





Fotografije
Zemlja

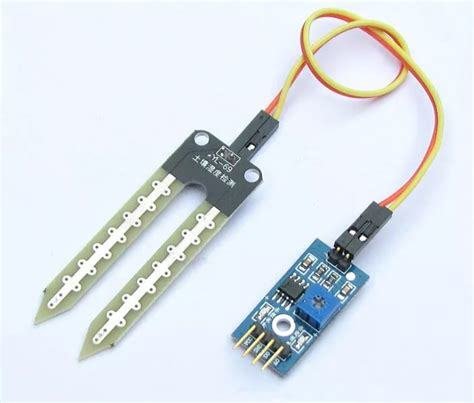

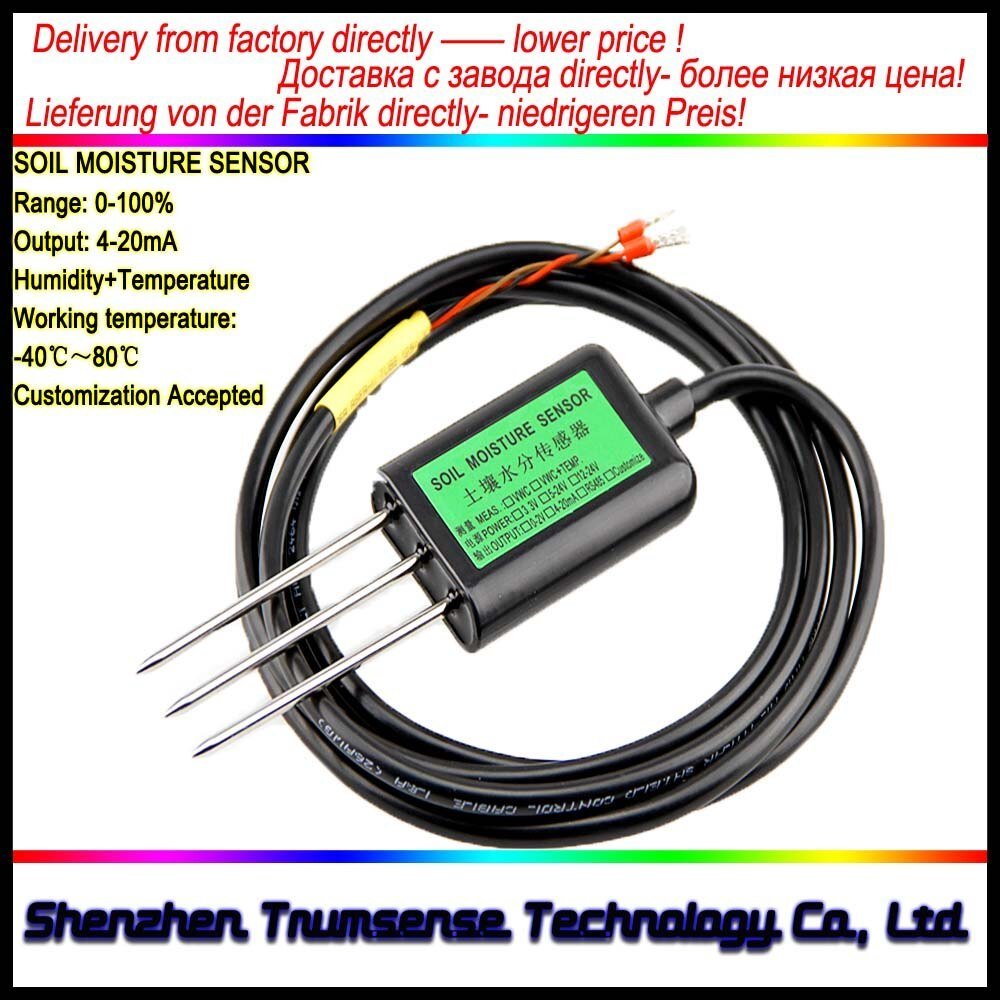

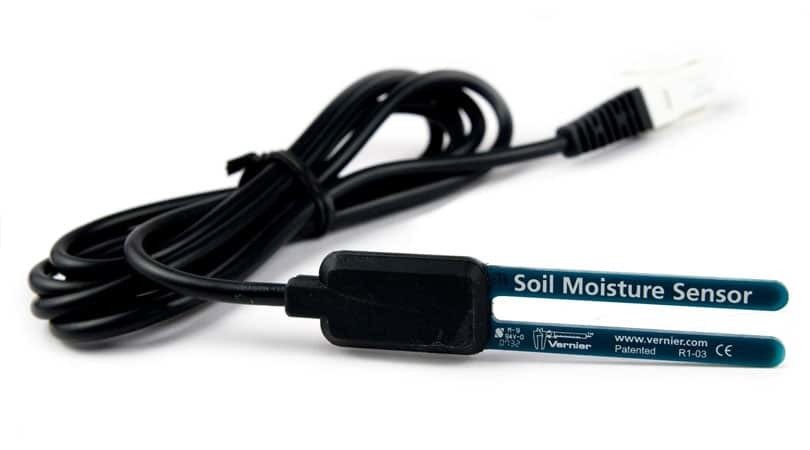

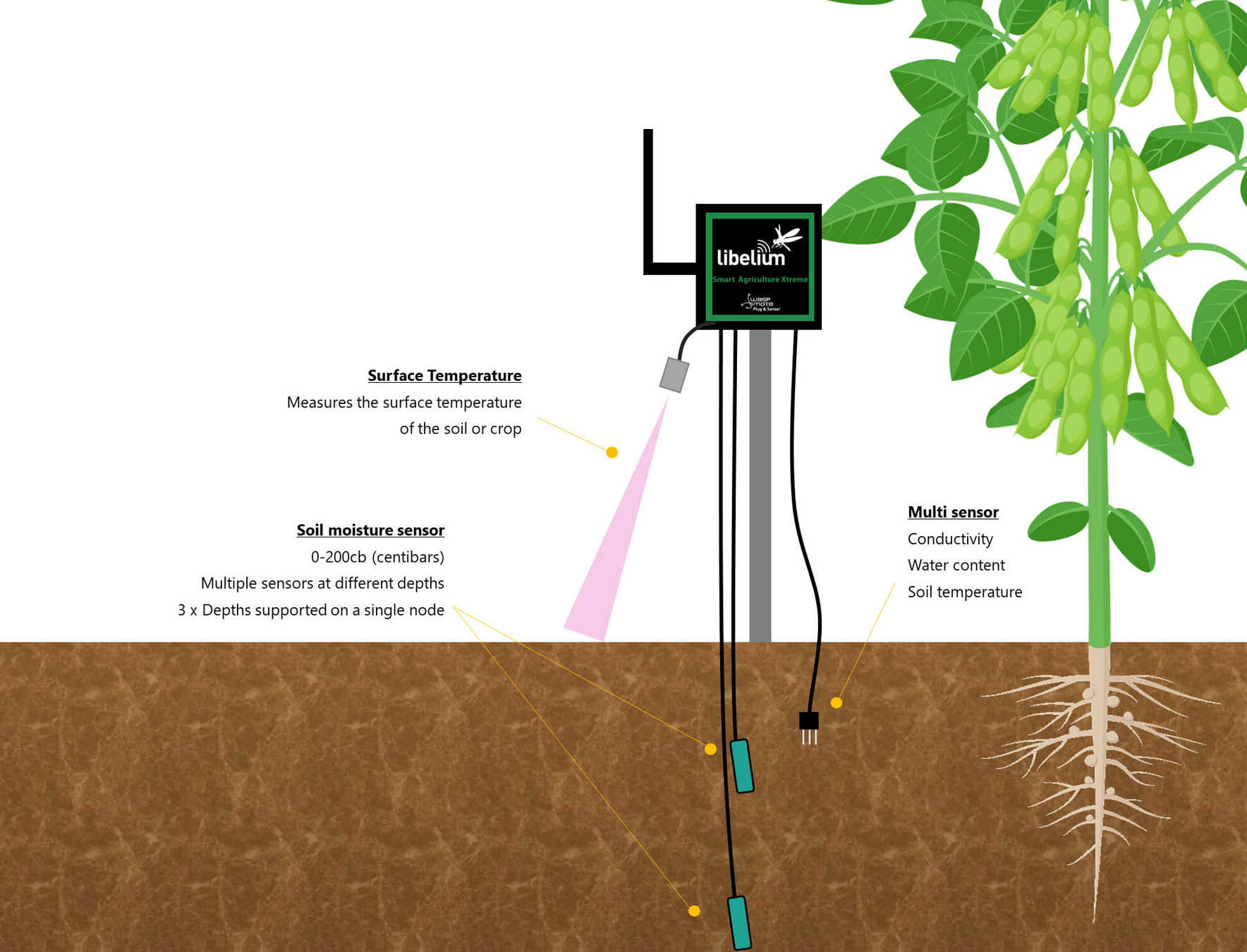

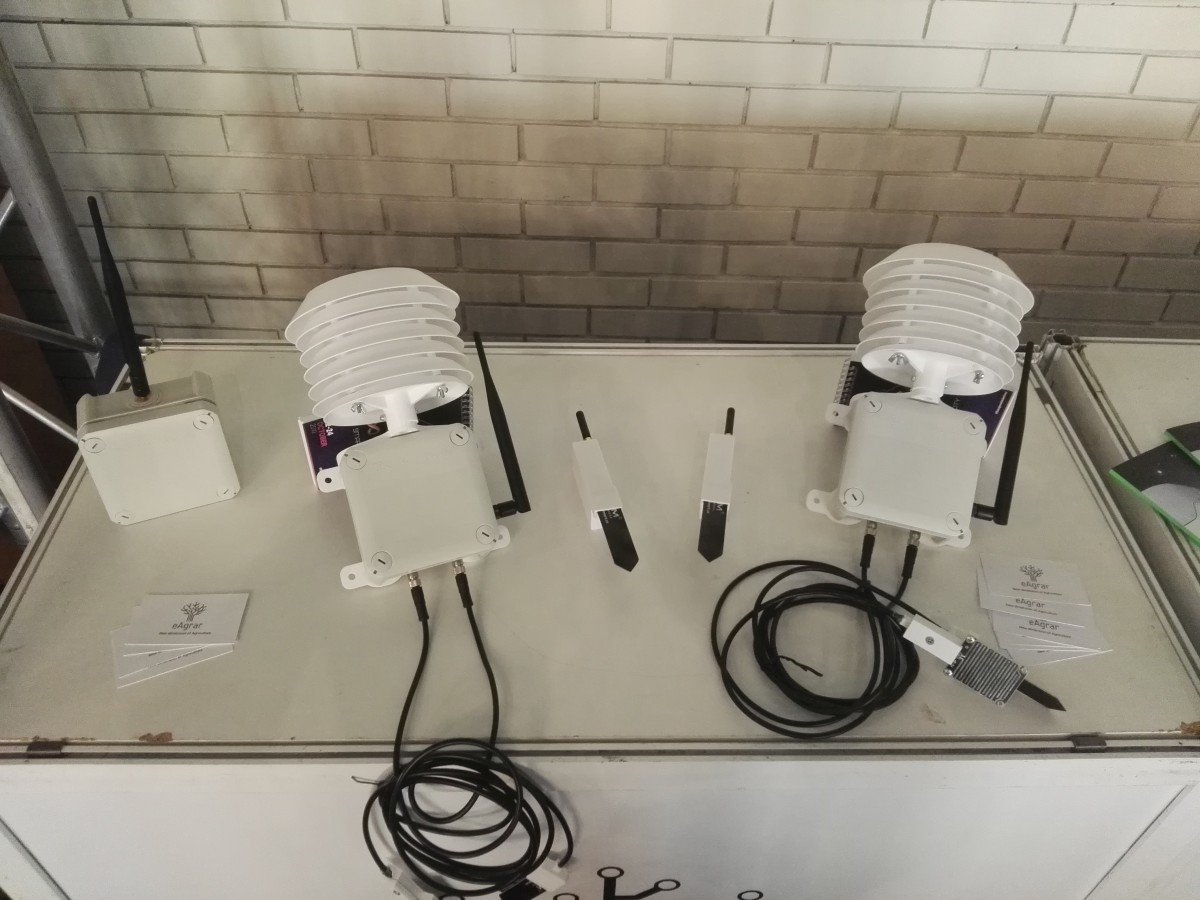

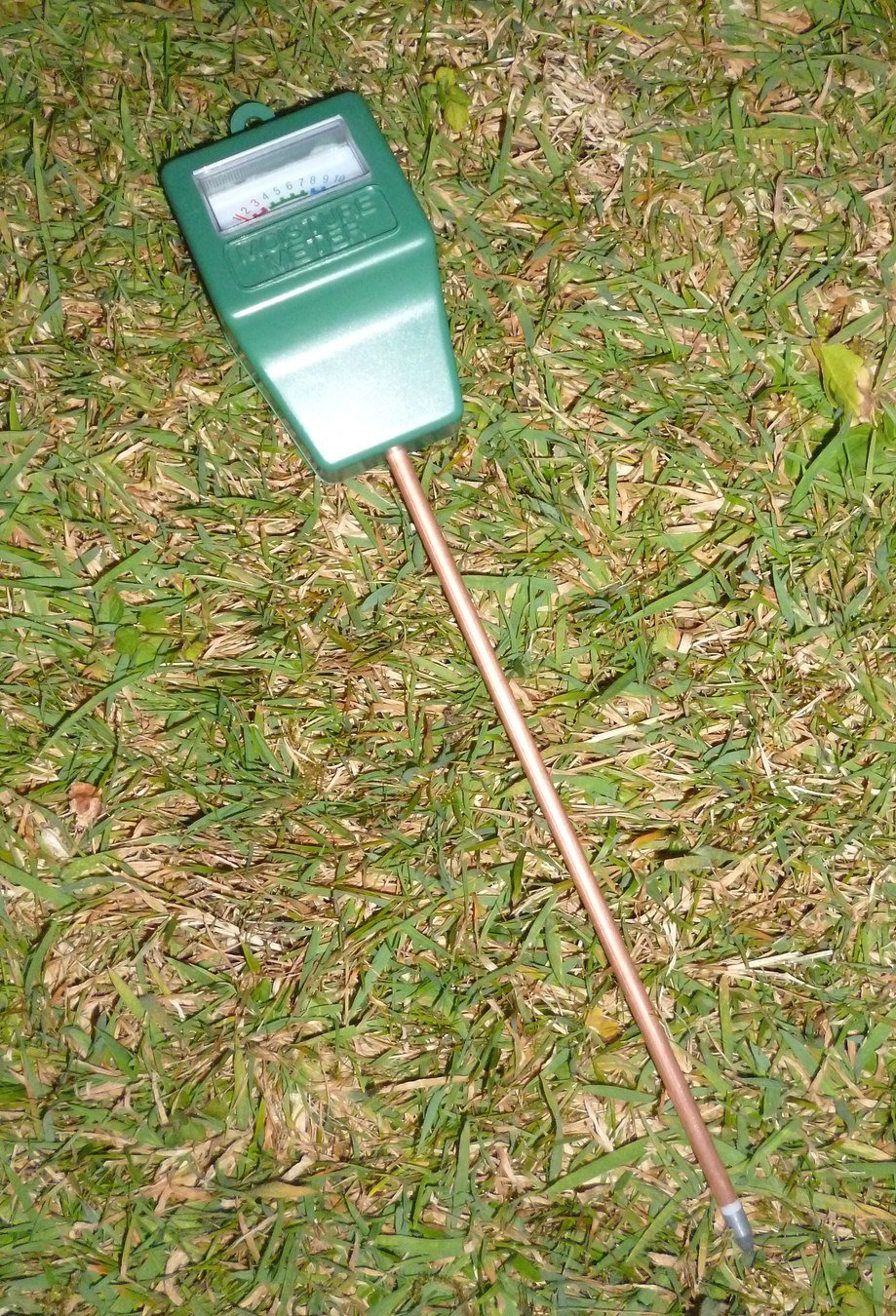

Vlaga



Vlaga - temperatura

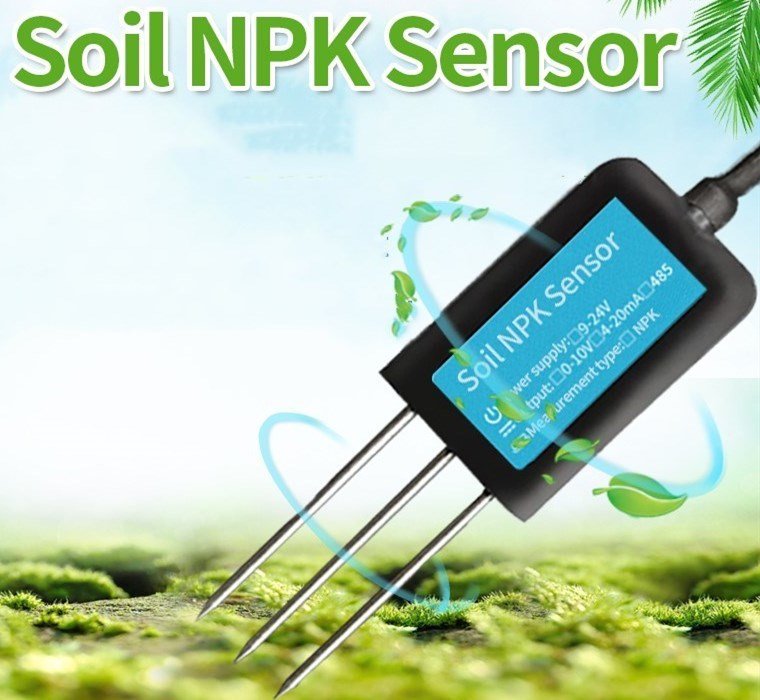

Nutrijenti


Gotovi sistemi


Zrak

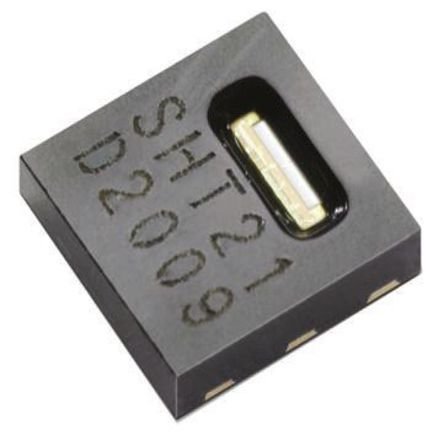

Temperatura i vlaga
CO2/RH/T

Sensirion’s SCD30
Kvaliteta zraka

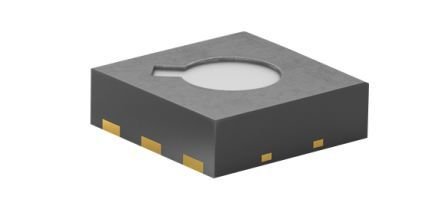

SGP30 - CO2 - TVOC

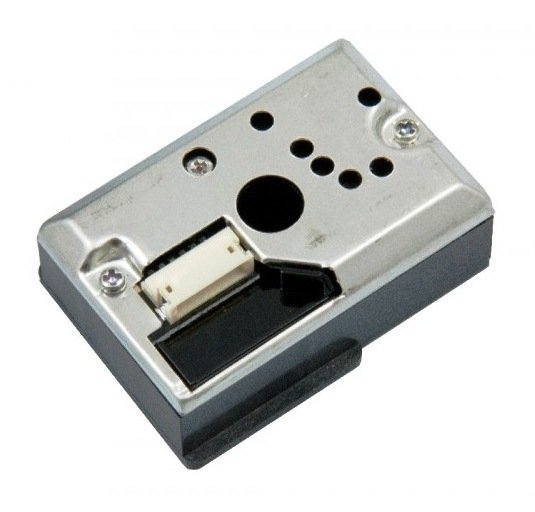

Čestice

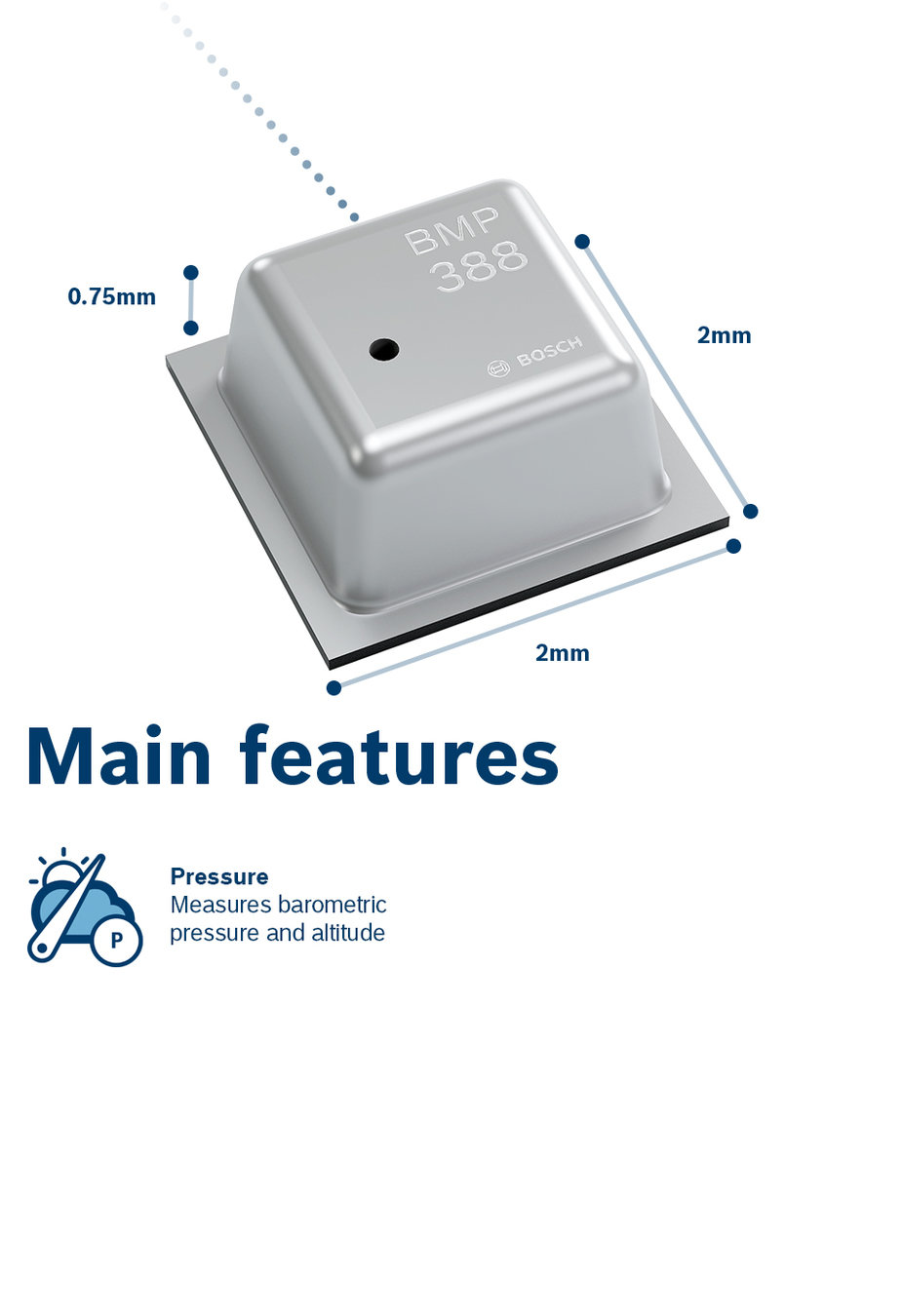

Tlak zraka
Svjetlo
Svjetlosno onečišćenje (zagađenje) svako je suvišno rasipanje umjetne svjetlosti izvan područja koje je potrebno osvijetliti (nepotrebna i prekomjerna rasvjeta), tj. promjena razine prirodne svjetlosti u noćnim uvjetima uzrokovana unošenjem svjetlosti proizvedene ljudskim djelovanjem.
Što je svjetlosno onečišćenje?
Svjetlosno onečišćenje okoliša danas je globalni problem kojemu se pripisuju ekonomski, astronomski, sigurnosni, ali i zdravstveni problemi koji utječu na čovjeka i izazivaju brojne neželjene zdravstvene učinke.
- poremećaj prirodne izmjene dana i noći utječe na ljudsko zdravlje i normalno funkcioniranje većine živog svijeta
- pretjerana umjetna svjetlost noću u nekim je ekosustavima ozbiljna prijetnja opstanku vrsta
- uzrokuje nepotrebno trošenje energije te dolazi do emisije ugljikovog dioksida, što šteti okolišu.
Štetne posljedice
Kukci privučeni uličnom rasvjetom


Ptice selice stradale u jednoj noći zbog dezorijentacije uslijed svjetlosnog onečišćenja, skupljene u New Yorku


Zagreb - Sljeme
Ni godinu dana od proglašenja prvog Međunarodnog parka tamnog neba u Hrvatskoj, na Petrovoj Gori, nedaleko od Zagreba, državna tvrtka Odašiljači i veze (OIV) postavila je u njegovom središtu toranj s blještavom rasvjetom koja je potpuno uništila sam smisao njegova imena i postojanja.


Naša slavna zvjezdarnica je ugrožena i prijeti joj kraj.
Svjetlosno onečišćenje iz raznih izvora iz perspektive Tičana. Snimili: Andej Mohar i Andrej Jakovac iz Tamnog neba Slovenije
Štetna svjetlost lasera para noćno nebo daleko izvan Zrća. © Ljubaznošću: Herman Mikuž

Zviježđe Orion snimljeno noću bez svjetlosnog zagađenja (lijevo) i noću pod svjetlosnim onečišćenjem (desno).

Zakon o zaštiti od svjetlosnog onečišćenja

Andrej: "Podržavam zakon, možda će se sad i iz metropole vidjeti zvijezde. Međutim, mislim da su zanemarili jednu jako bitnu stvar. Kako ćemo sad dozivati Batmana?"
Kako LoRa može pomoći

Najčešći izvor svijetlosnog onečišćenja je ulična rasvijeta




Kako građani mogu pomoći?
DIY projekti

Senzori

TSL2561 Light Sensor

BH1750
Light Intensity Sensor


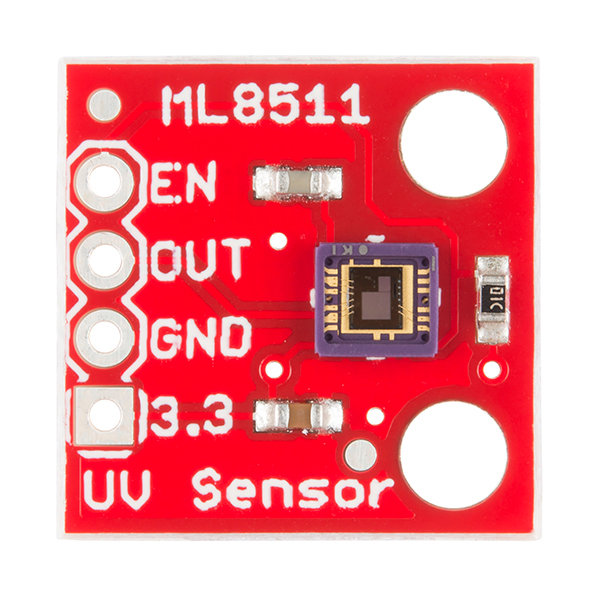

ML8511 UV


Kako pomoći znanstvenicima?
Krijesnice nisu štetne niti za biljke niti za ljude, a obitavaju hraneći se drugim životinjama (puževima, ličinkama drugih kukaca i sl.). Krijesnice su biolumiscentni kukci što znači da emitiraju svjetlo. Njihov svjetlosni organ se nalazi u zatku, a svjetlost emitiraju kako bi komunicirale, privukle partnera, obranile teritorij ili upozorile predatore.
Uzrok sve manjem broju krijesnica je djelovanje čovjeka na prirodu kroz urbanizaciju i svjetlosno zagađenje. S obzirom da krijesnice koriste svjetlosne organe prilikom međusobne komunikacije, umjetni izvori svjetlosti (svjetlo automobila, ulična rasvjeta, svjetlo iz domova ili izloga), uvelike ometaju njihovu komunikaciju, koja im je ključna za pronalaženje partnera za parenje.

Loss of the Night
citizen science project
Životinje

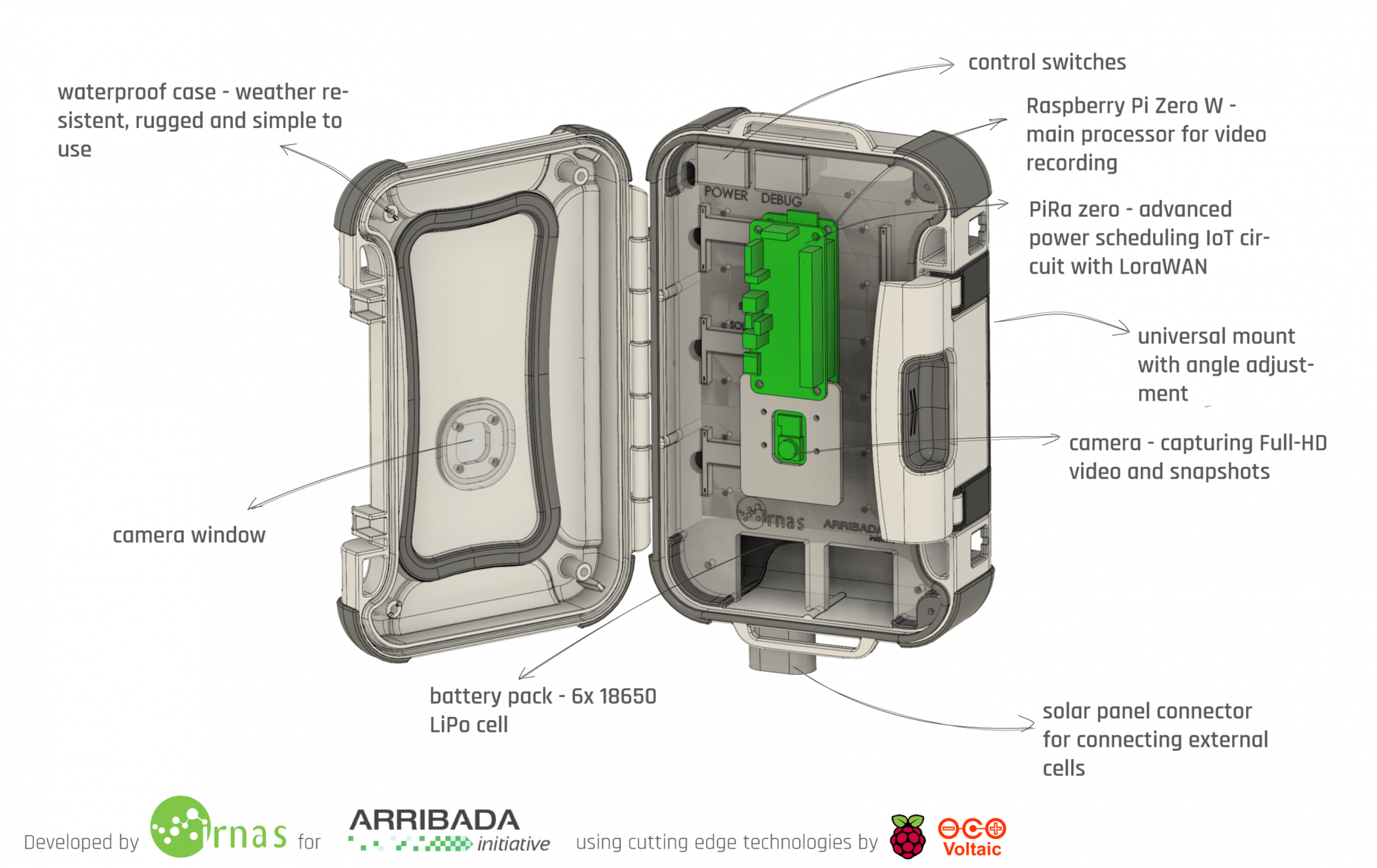

Arribada Penguin Monitoring Platform

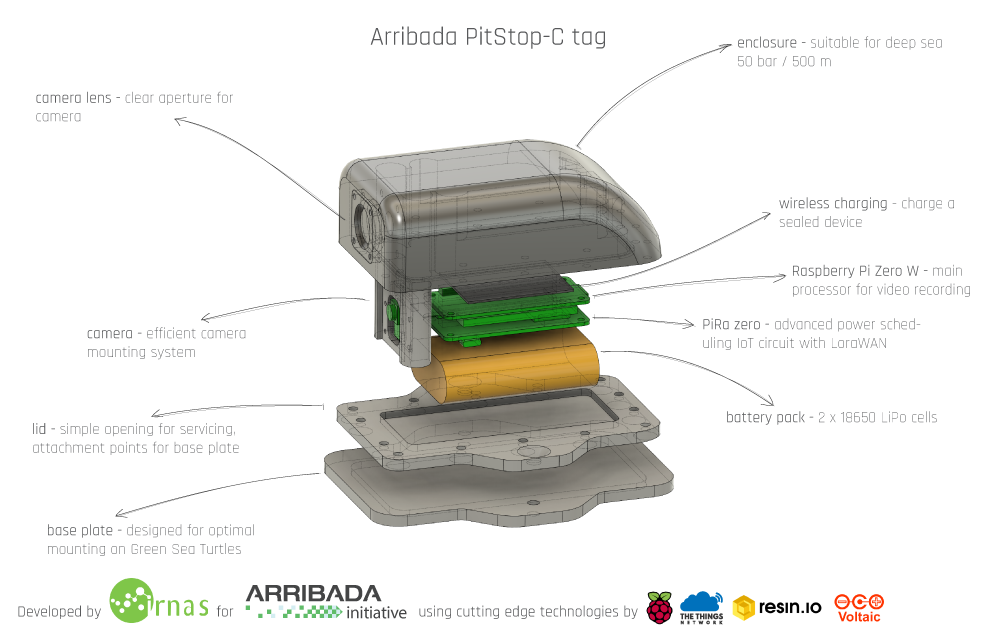

Arribada PitStop1


OpenCollar GPS trackers - LR1110

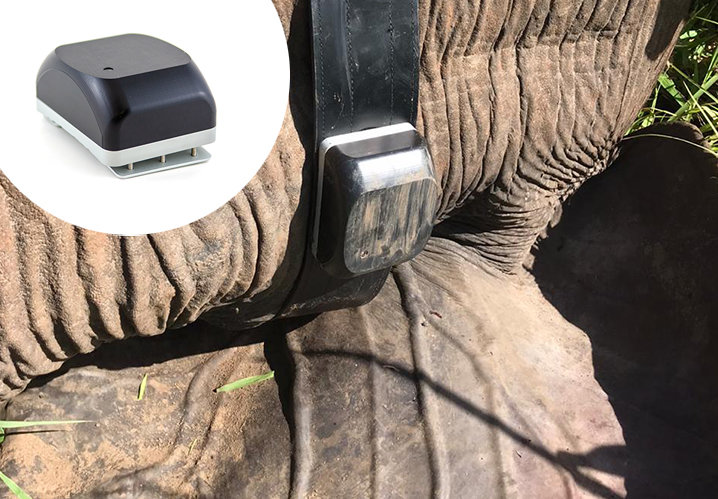

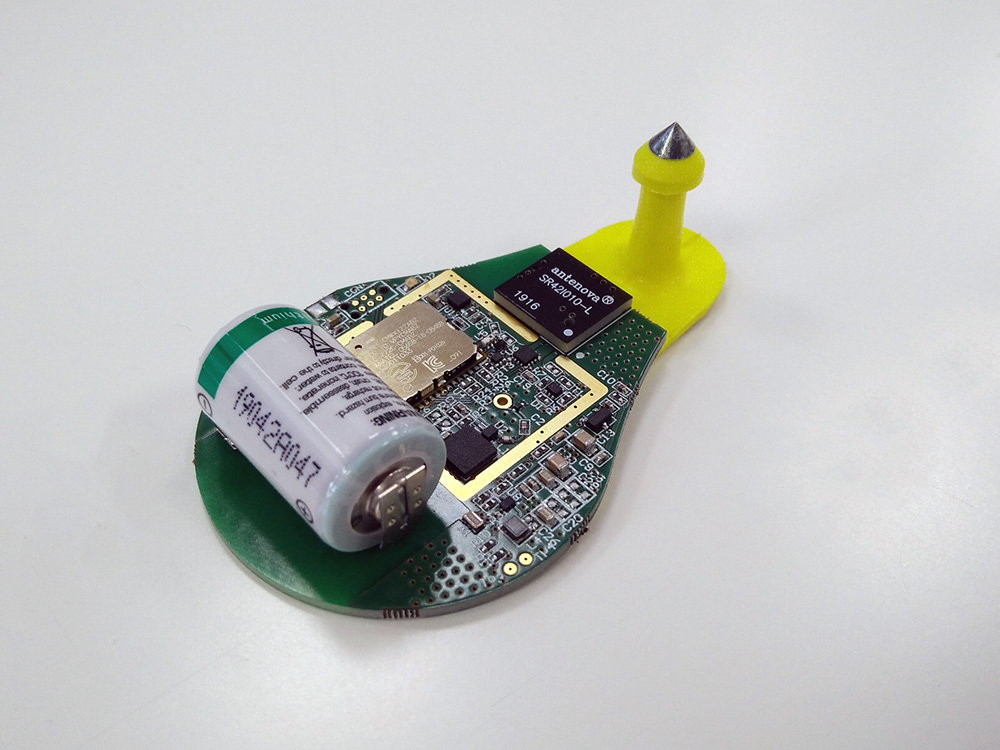

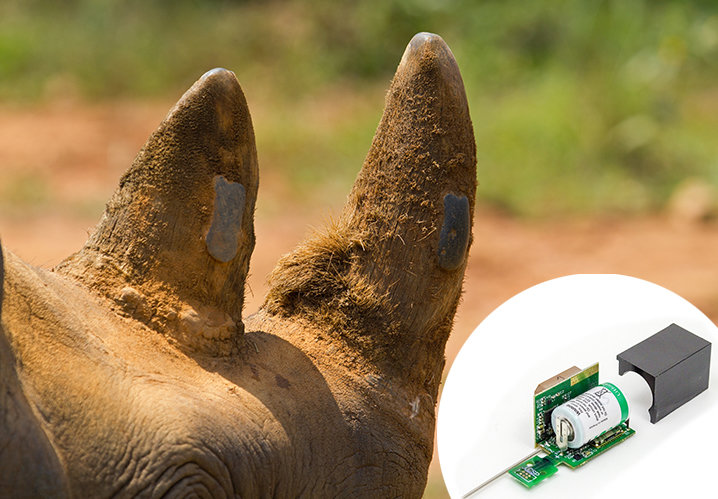

OpenCollar pangolin tracker


Biljke

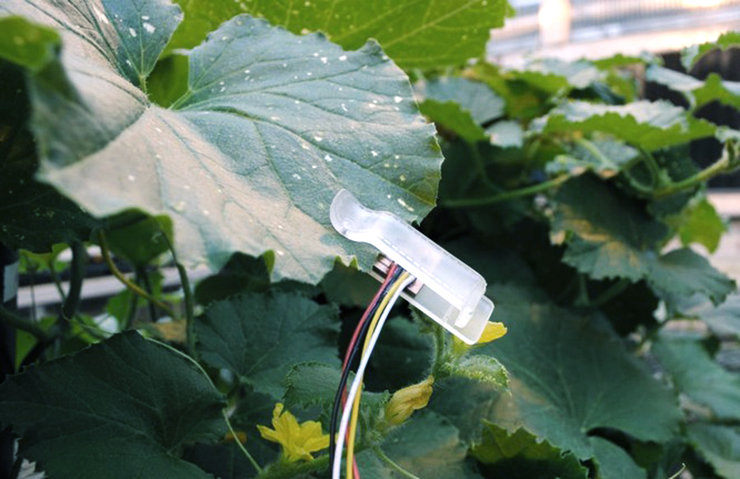

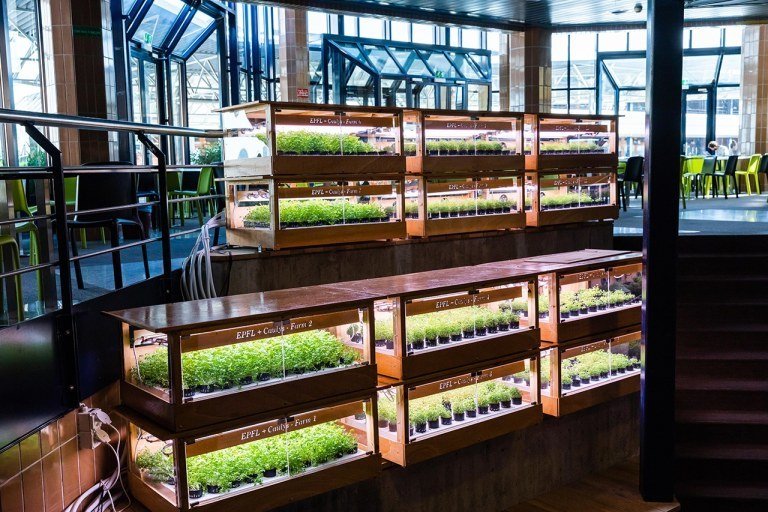

Leaf sensors tell farmers when plants get thirsty

Oči na terenu
Zastita maslinova ploda od maslinove muhe

Zalijevanje biljaka

Zalijevanje biljaka

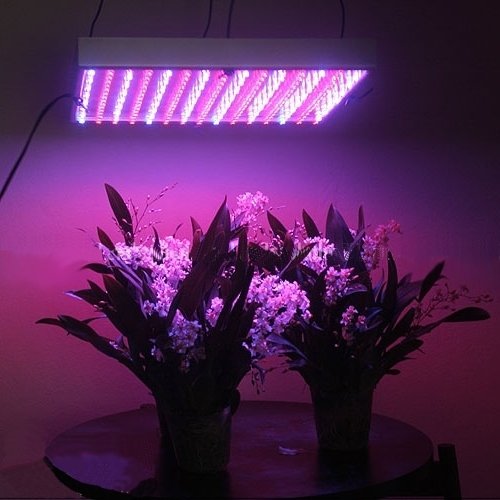

Svijetlo

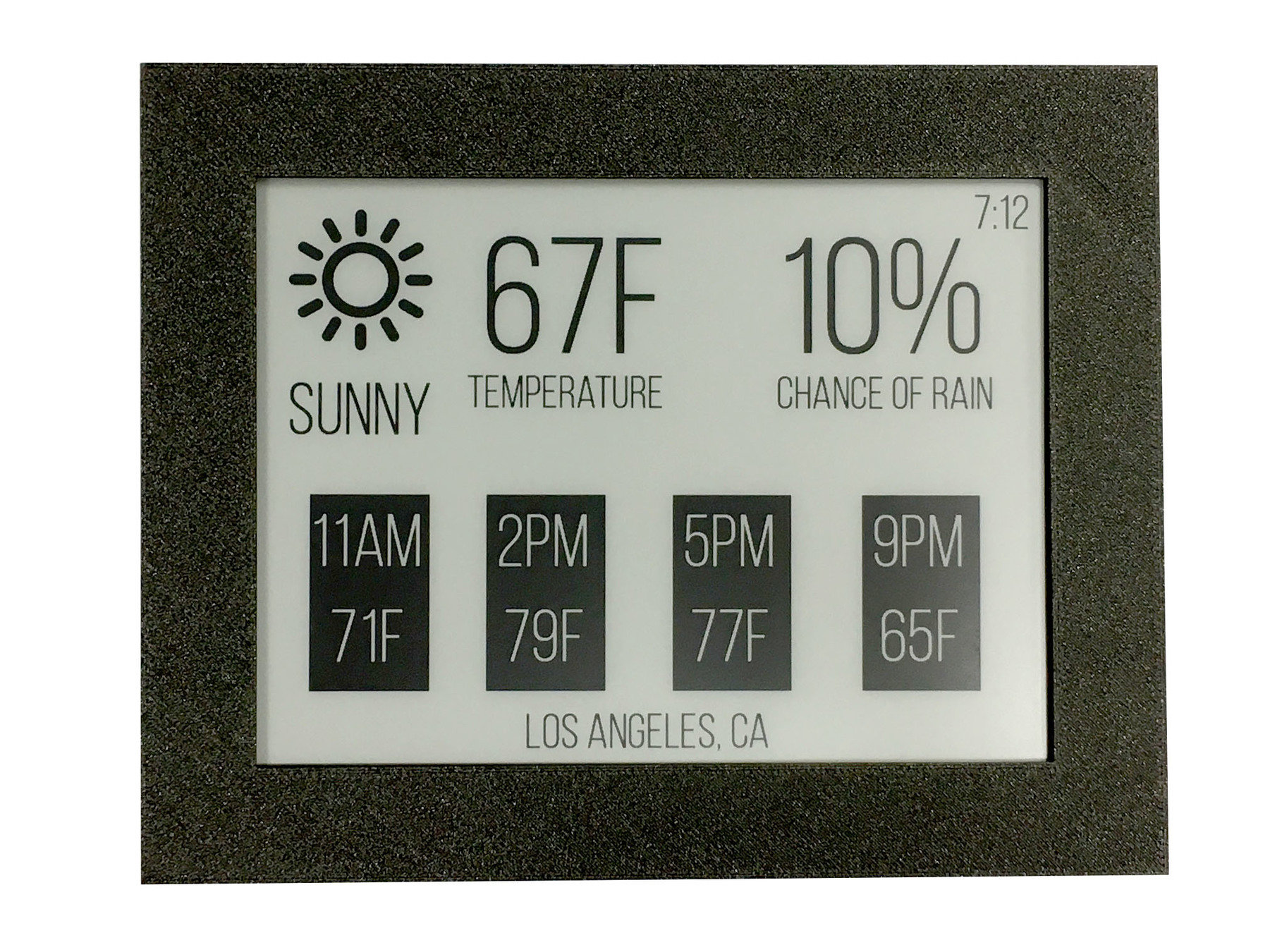

Prikupljanje i prikaz podataka

LoRa server

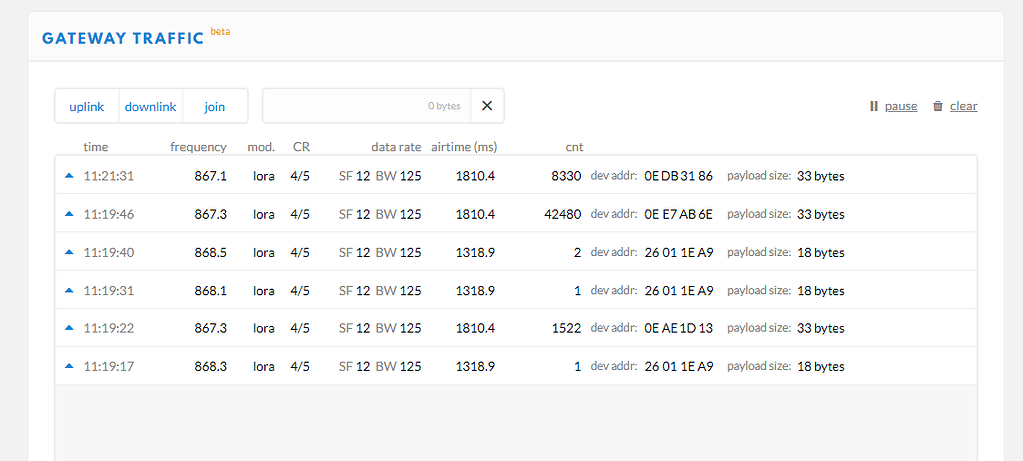

TTN konzola

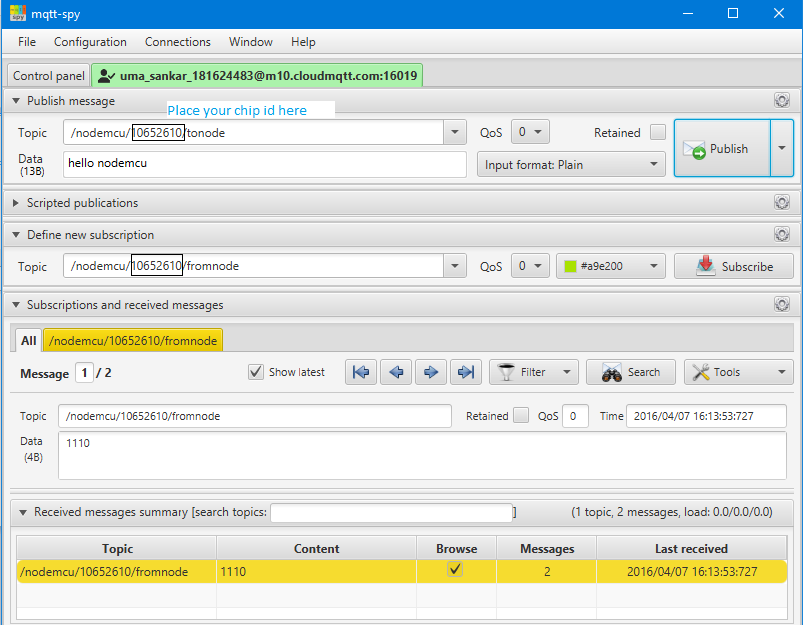

Mqtt-spy


node-red - mqtt - infuxDB

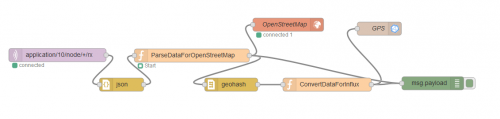

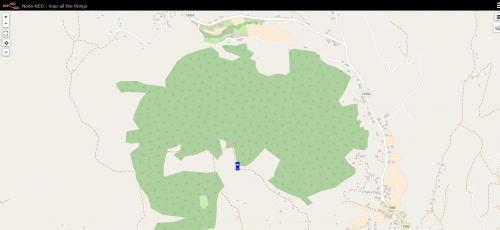

node-red OpenstreetMap

Grafana

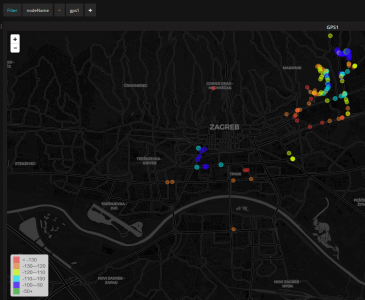

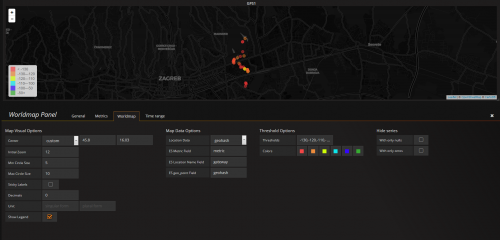

Grafana GPS podaci sa jačinom LoRa signala


Šumovi šume – LoraWan tehnologija

Šumovi šume – LoraWan tehnologija
e-radionica

Kako mi možemo pomoći?
Donacije
Hvala vam!
Aktivno članstvo
Doniranjem financirate nastavak našeg istraživanja i razvoja,
ujedno sudjelujete i u održivosti radione
Suradnja i prijedlozi
goran.mahovlic@gmail.com
