La Methode

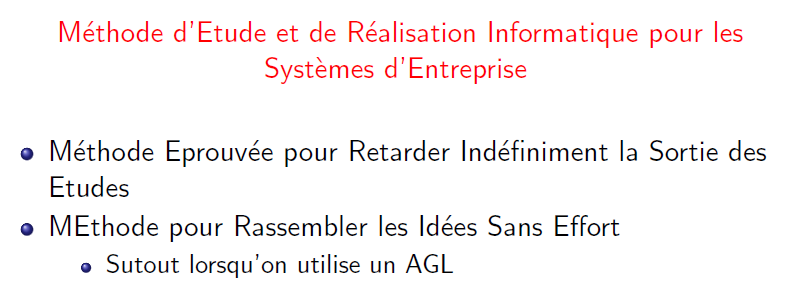

MERISE

brightcoding.teachable.com

MOHAMED IDBRAHIM

Mohamed IDBRAHIM

Formateur et Expert Full Stack

Animée par

Mon CV

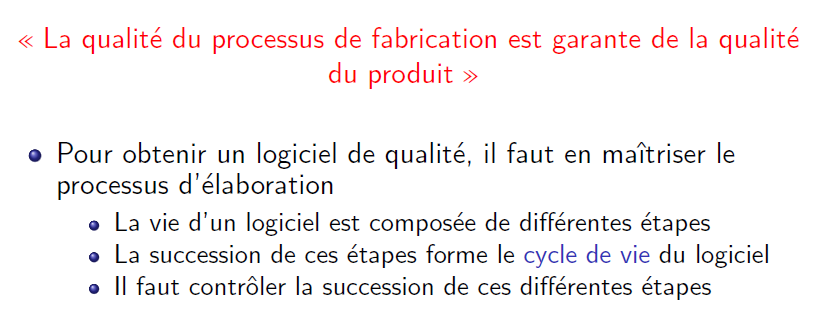

Cycle de Vie

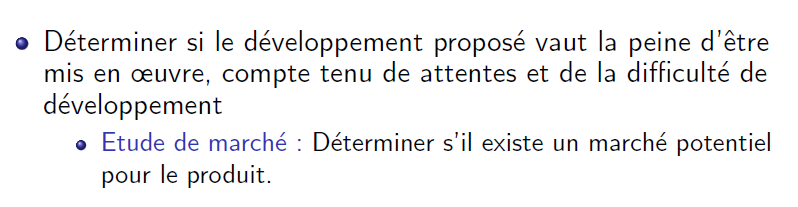

Etude de Faisabilite

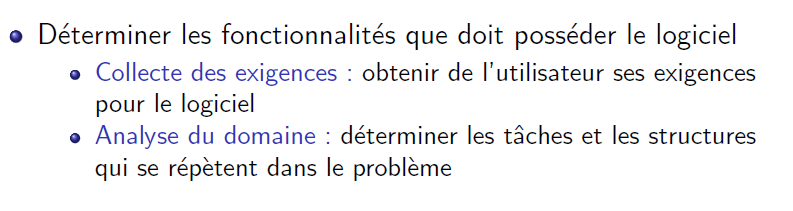

Specification

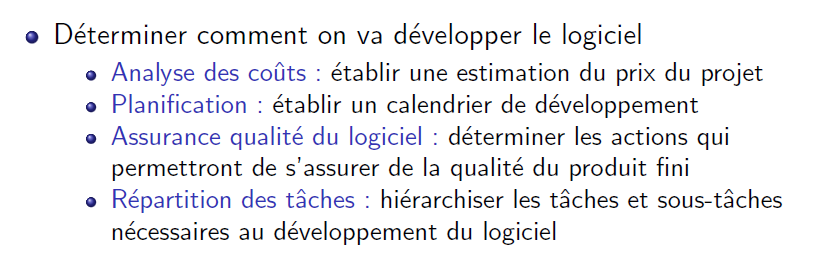

Organisation du Projet

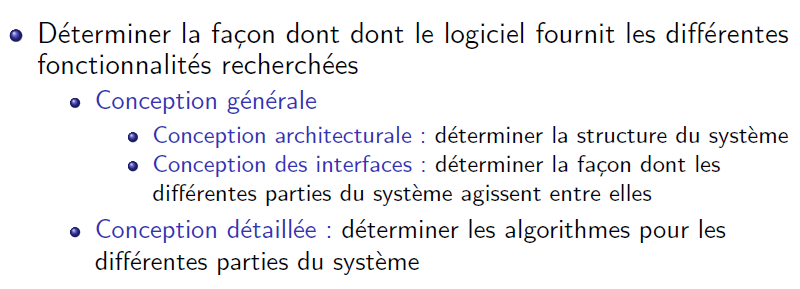

Conception

Implementation

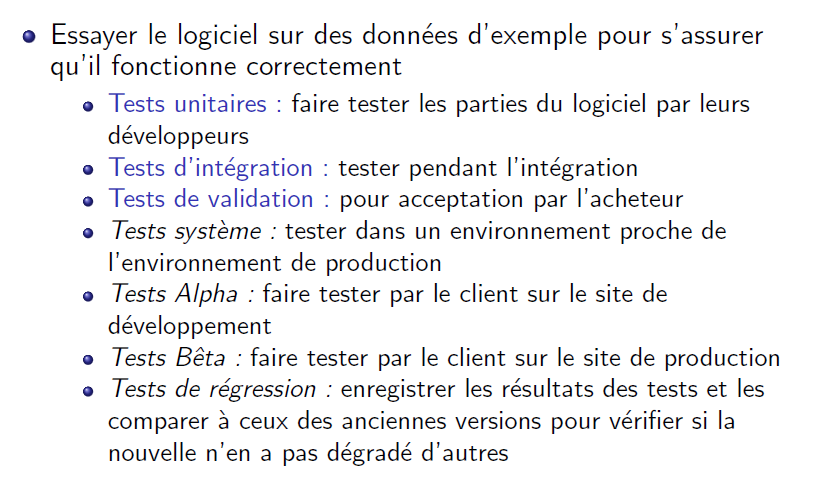

Tests

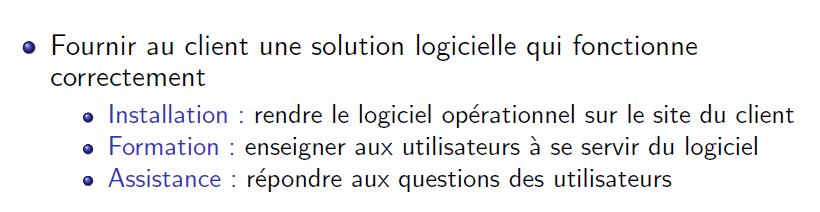

Livraison

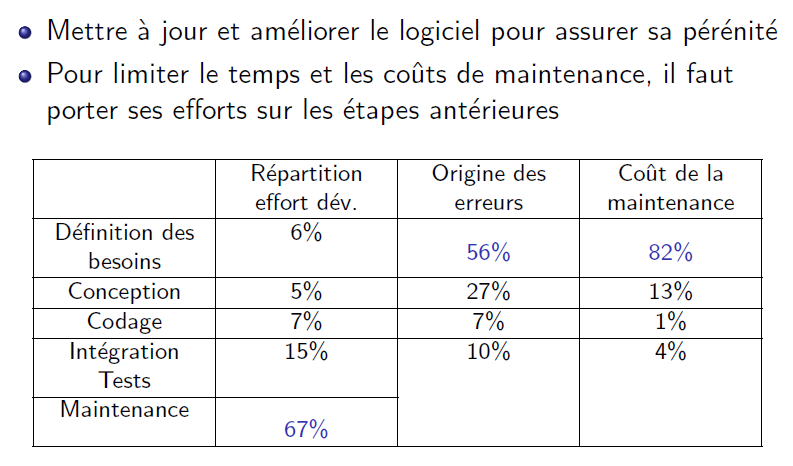

Maintenance

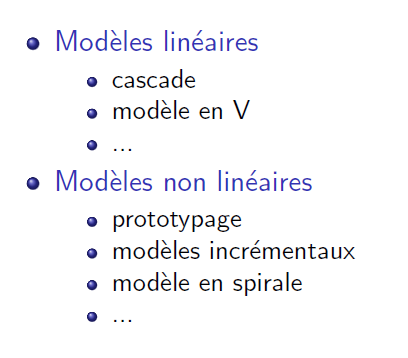

Modeles Lineaires et Incrememtaux

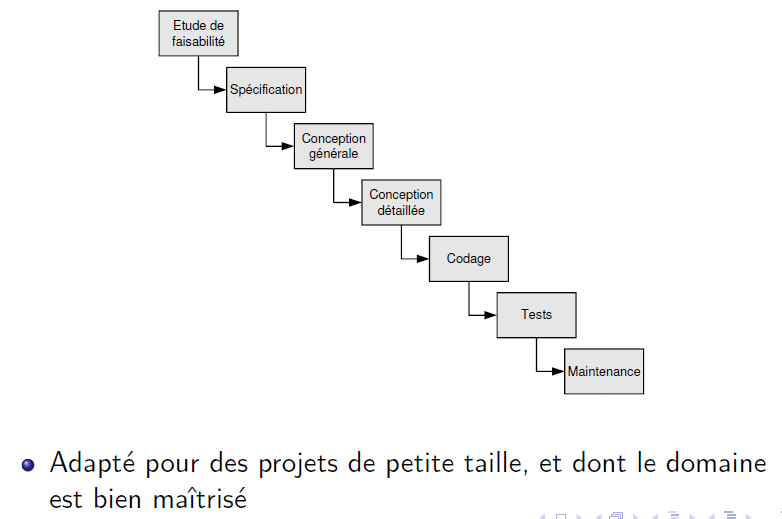

Le cycle de vie en "Cascade"

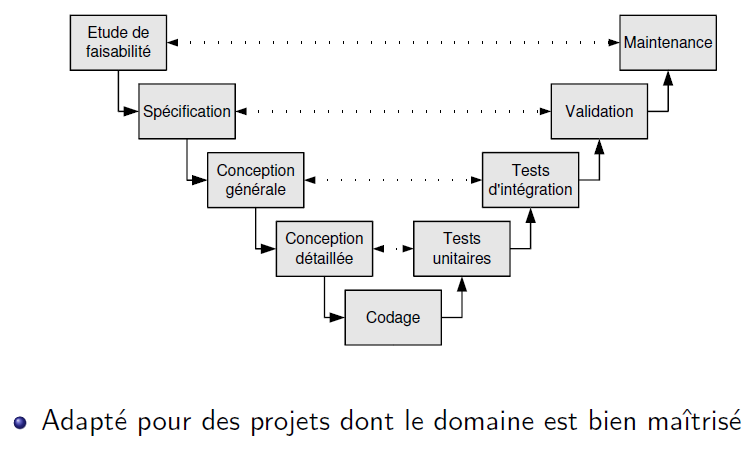

Cycle de Vie en "V"

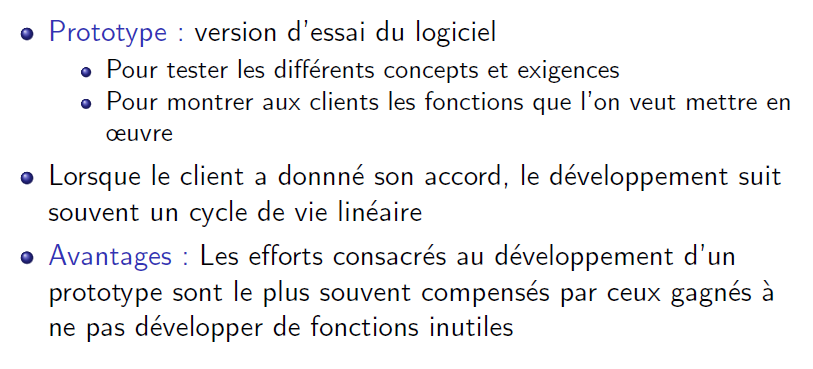

Le Prototypage

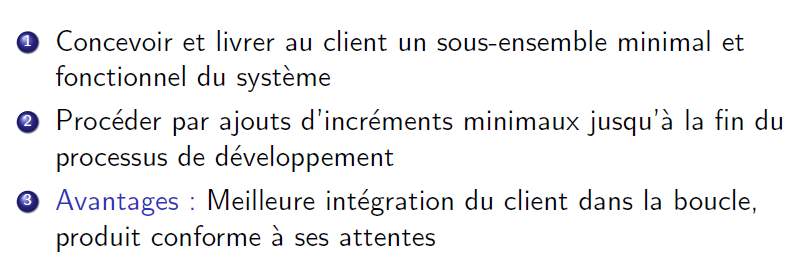

Le Modele Incremetal de Parnas

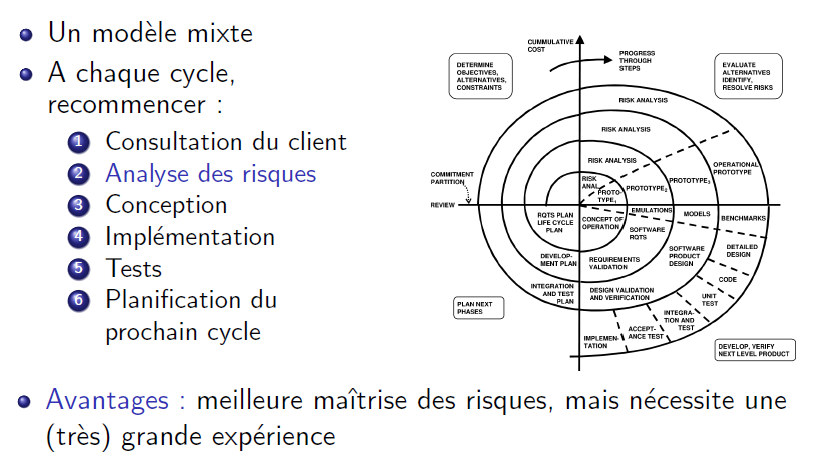

Le Modele en Spirale de Boehm

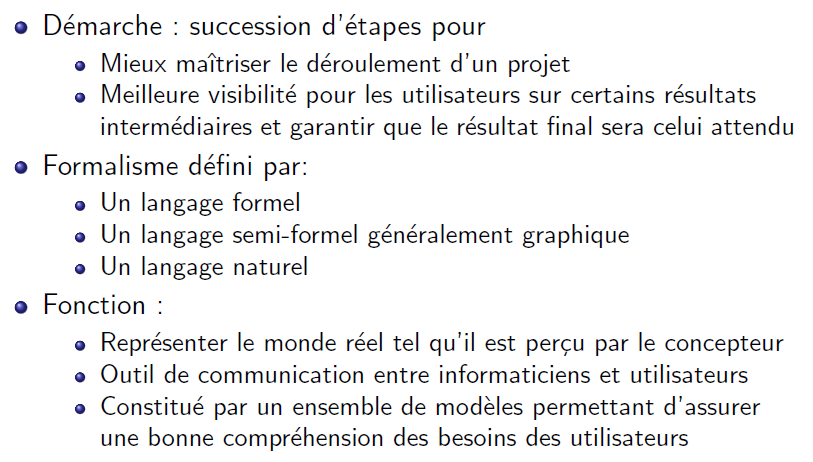

Une Demarche et un Formalisme

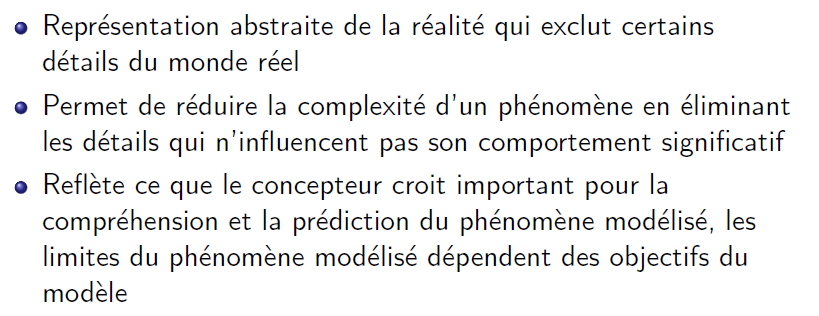

Modeles

MERISE

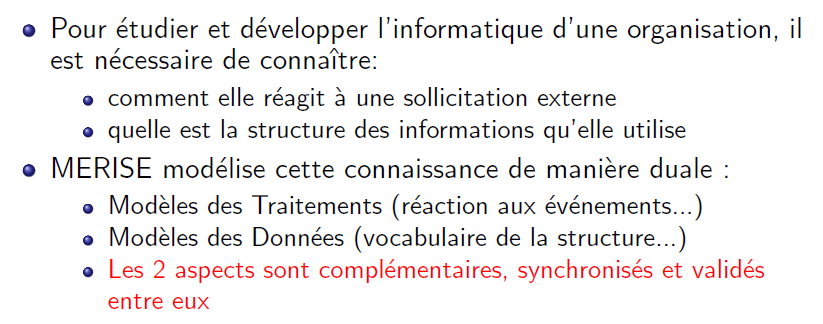

Approche Donnees / Traitements

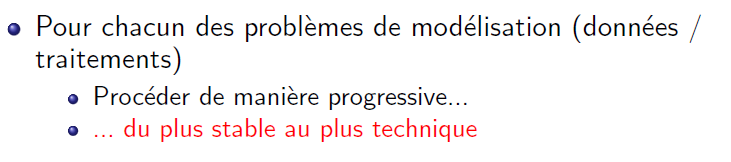

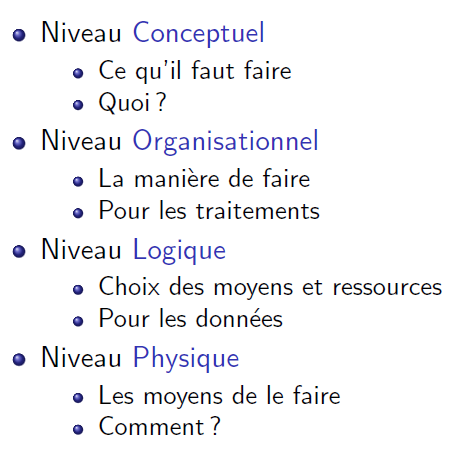

Niveaux d'abstraction

Niveaux d'abstraction

Niveaux d'abstraction

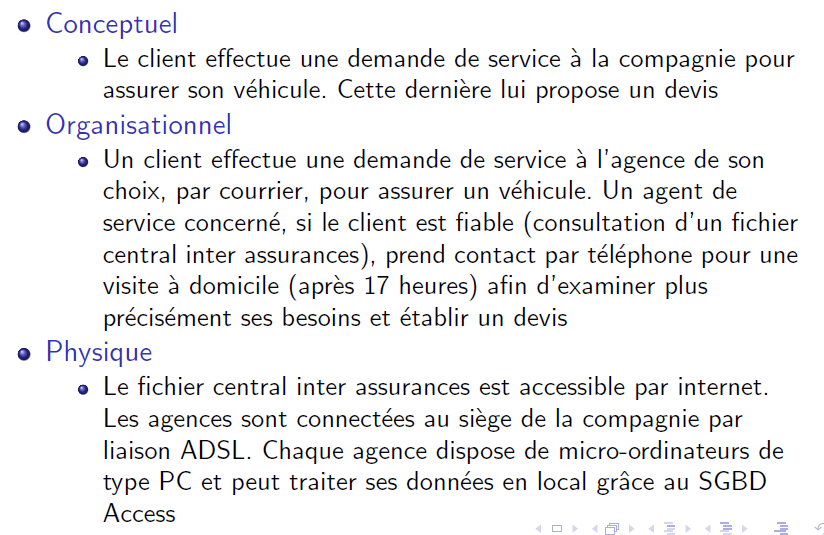

Exemples de Niveaux d'abstraction

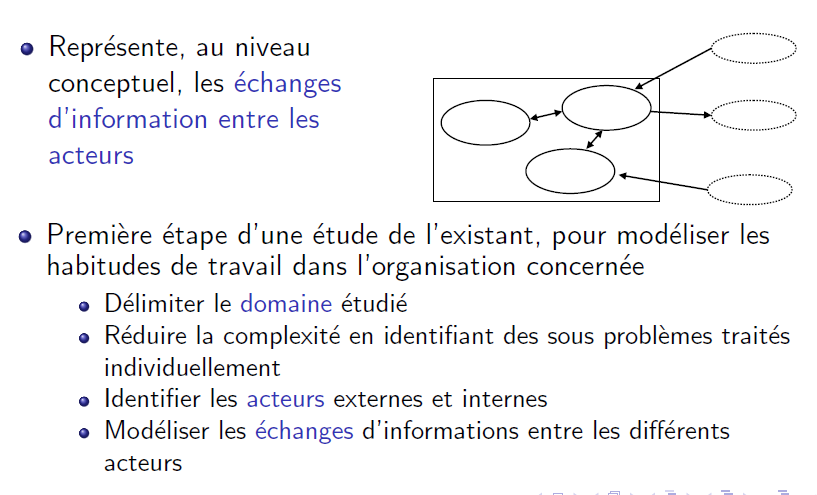

Modele Conceptuel de Communication (MCC)

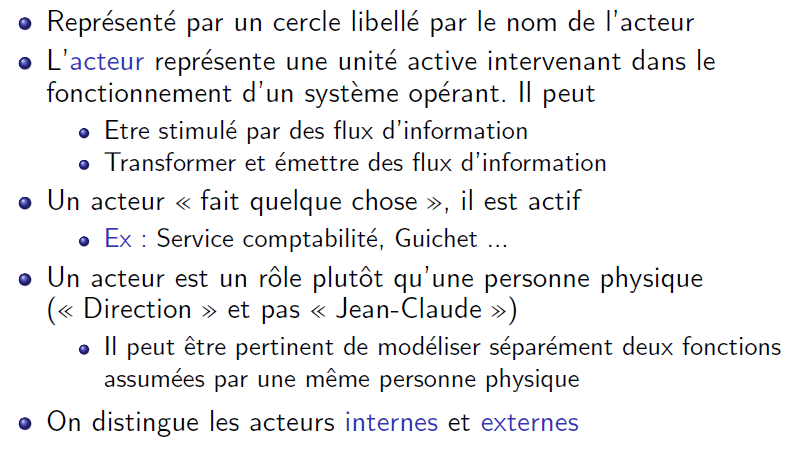

Acteurs

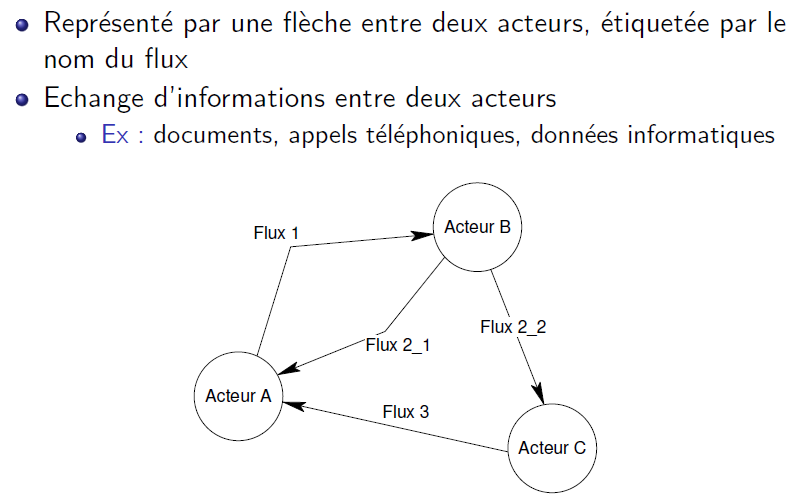

Flux d'information

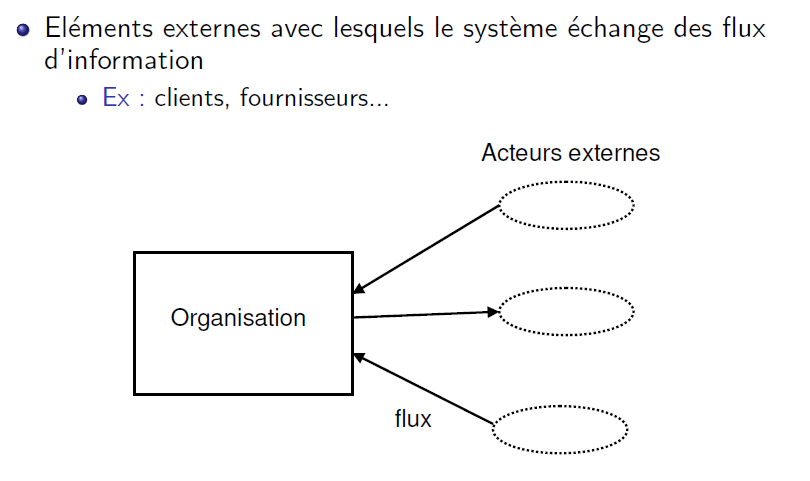

Acteurs Externes

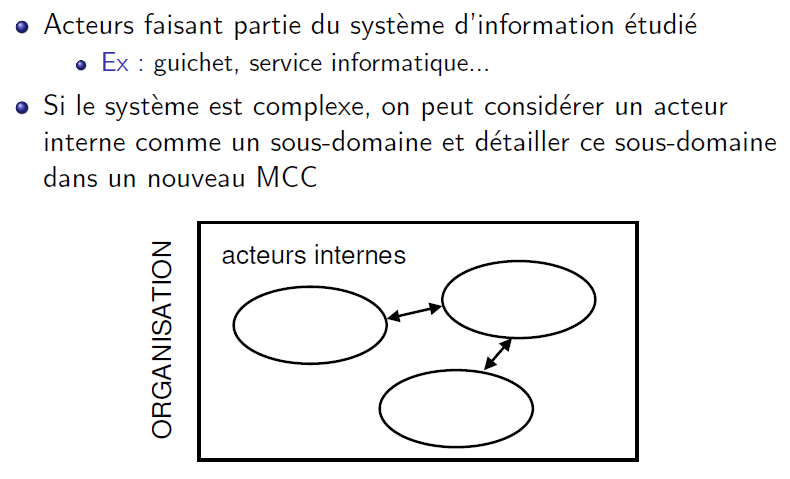

Acteurs Internes

Exercice MCC

Une entreprise commerciale est constituée de trois services principaux (ventes, comptabilité et magasin). Pour chaque commande passée, le bon est transmis du service vente au service comptabilité qui envoie la facture au client (qui lui, renverra le réglement). Le service ventes enverra un bon de sortie au magasin pour le déstockage. Ce dernier envoie le bon de livraison et la commande au client.
En ce qui concerne les stocks, c'est le magasin qui décide seul du réapprovisionnement.

On dénombre cinq acteurs :

• Client.
• Service.
• ventes.
• Service.
• comptabilité.
• Magasin et Fournisseur.

Correction

On dénombre ensuite sept flux :

(1) et (2) Bon de commande : (du client au service ventes et du service ventes au service comptabilité).
(3) Facture : du servie comptabilité au client.
(4 )Règlement : du client au service comptabilité.
(5 )Bon de sortie : du service ventes au magasin.
(6 )Bon de livraison+commande : du magasin vers le client.
(7 )Bon de commande fournisseur : du magasin vers le fournisseur.

Correction MCC

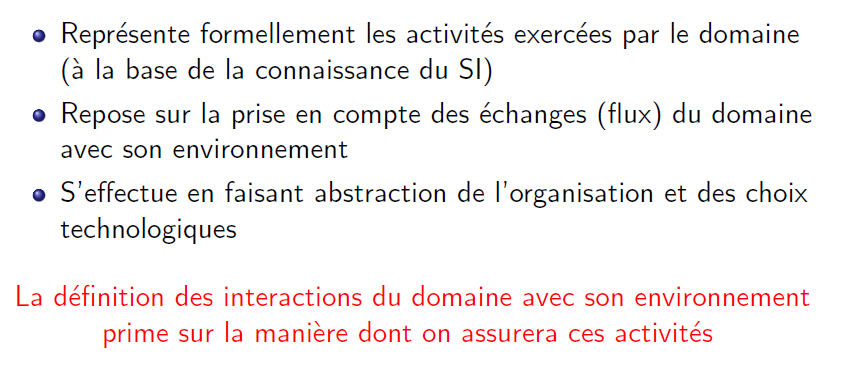

Modele Conceptuel des Traitements MCT

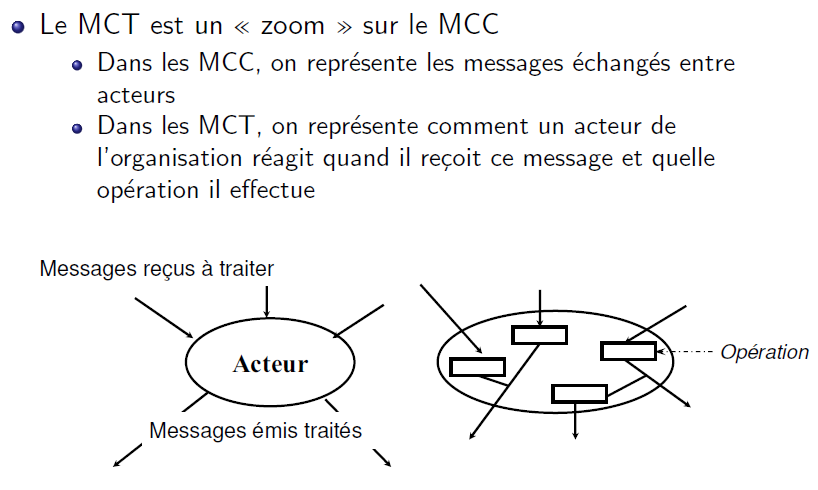

MCC et MCT

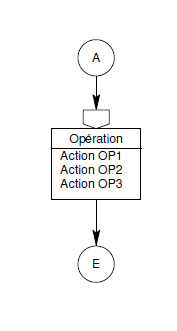

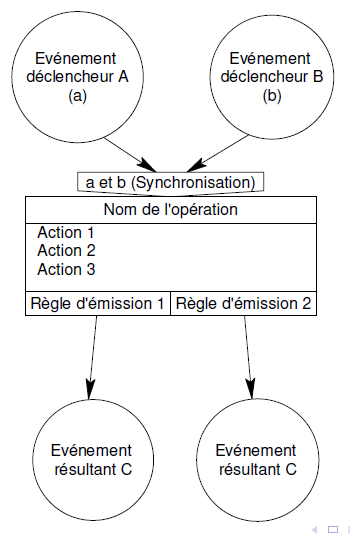

Modele de MCT

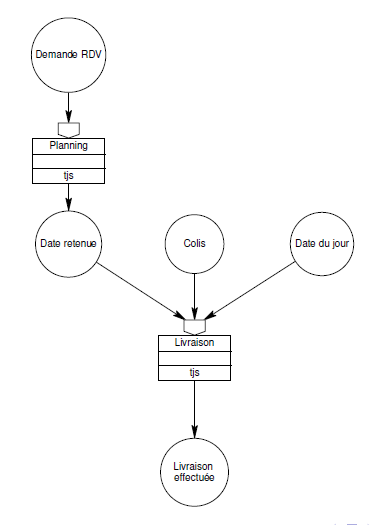

Exemple de MCT

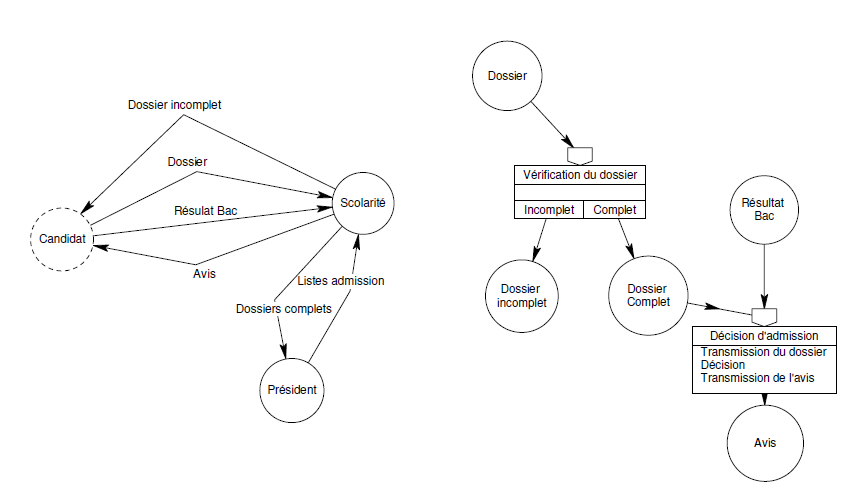

Passage de MCC au MCT

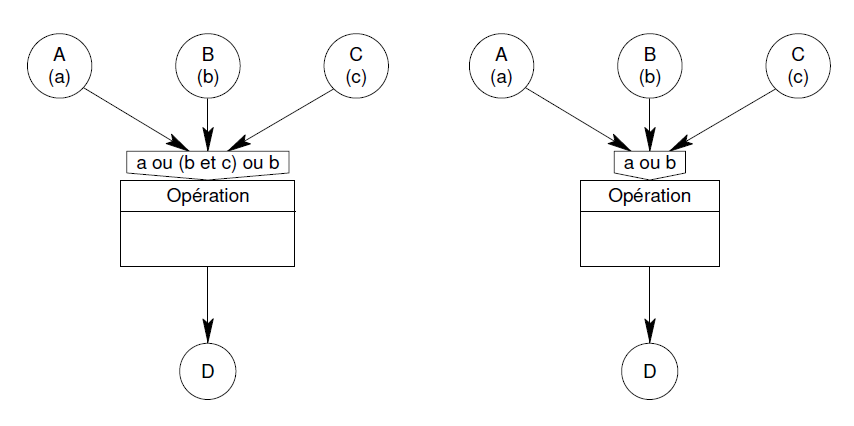

Simplification des synchronisations

Text

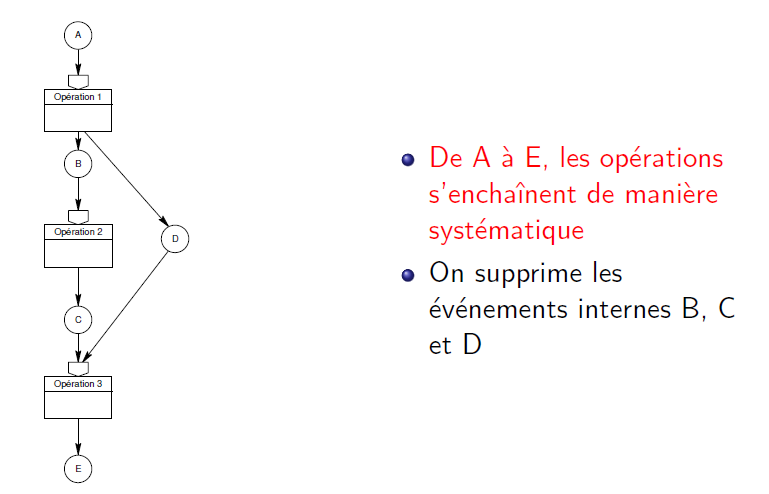

Reduction des chaines d'operation

Reduction des chaines d'operation

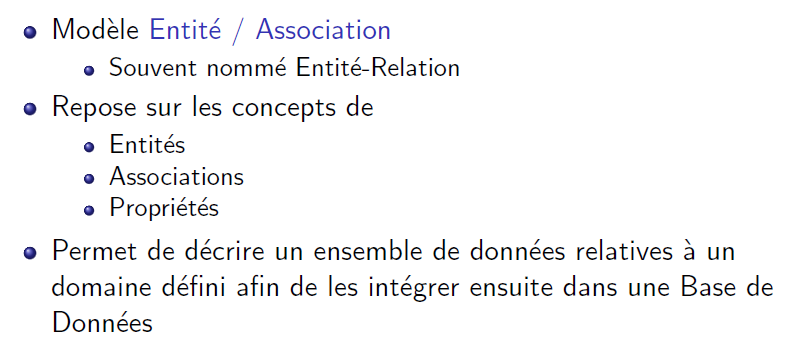

Modele Conceptuel des Donnees

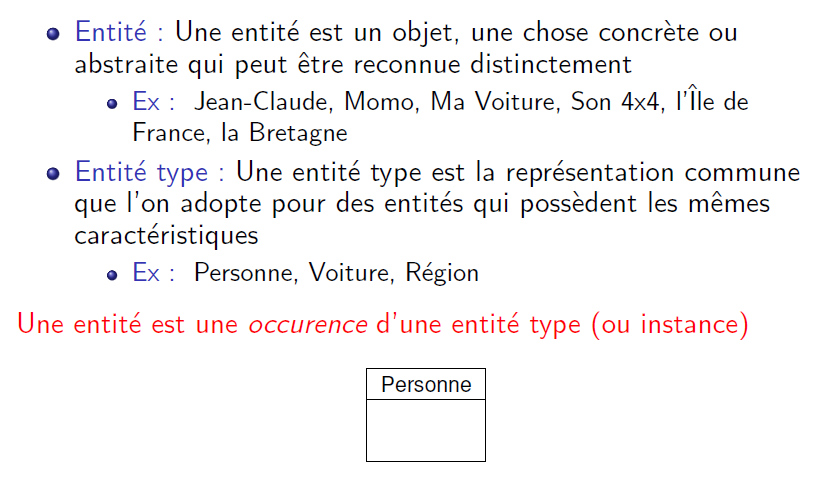

Entite et entite type

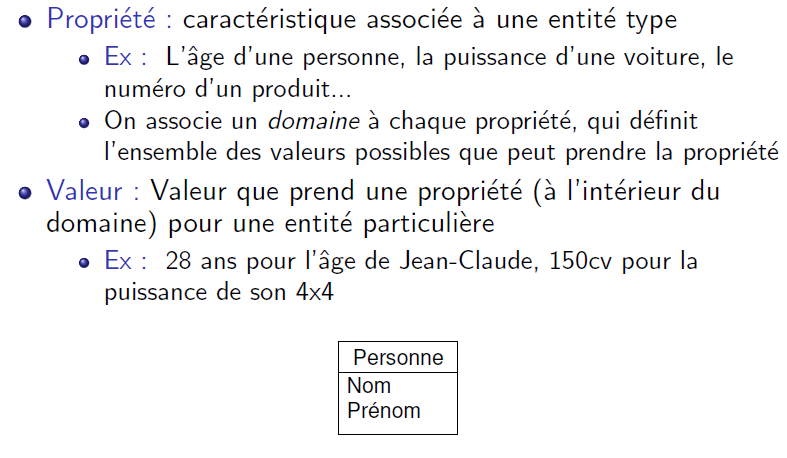

Propriete ou attribut

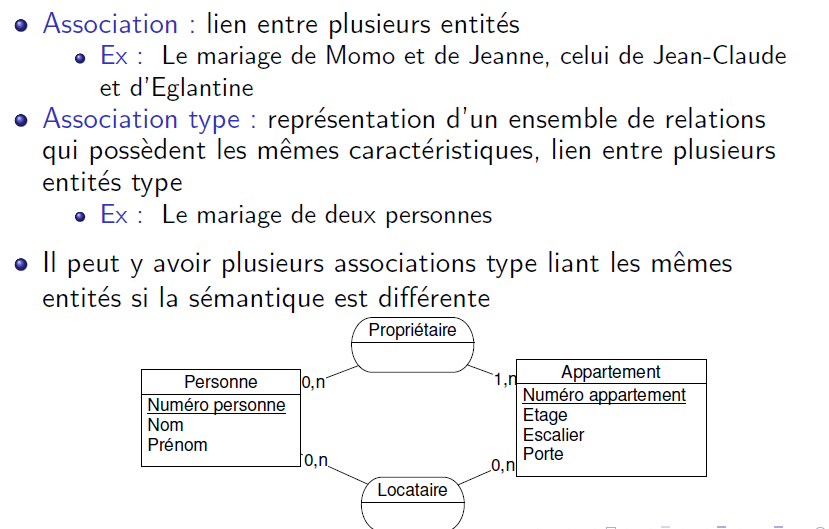

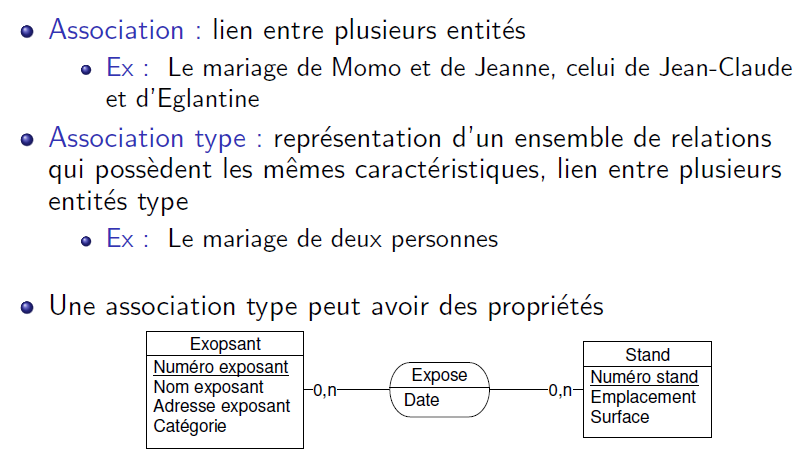

Association et association type

Association et association type

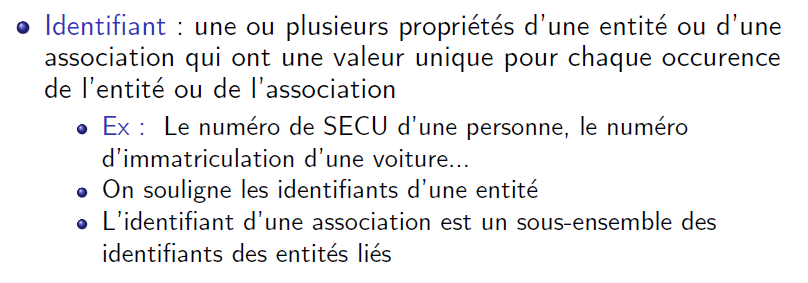

Identifiant

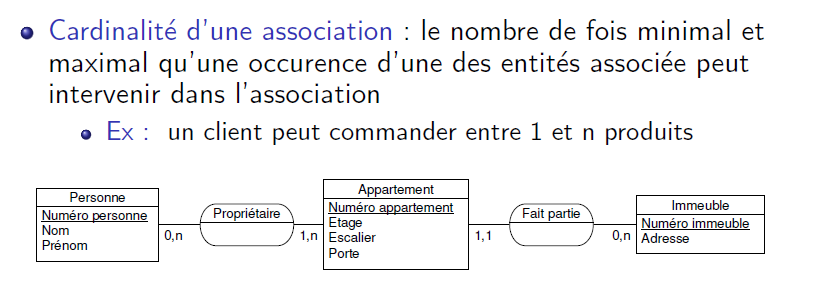

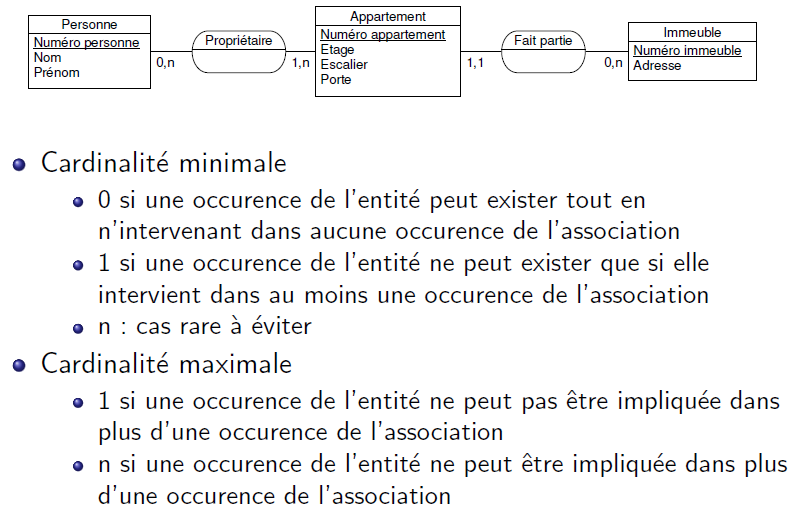

Cardinalites

Cardinalites

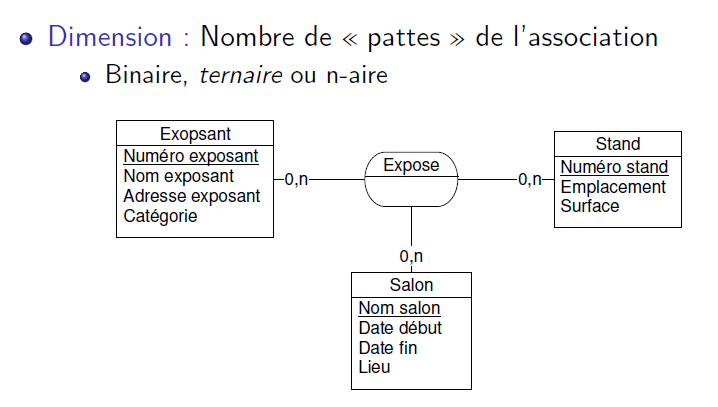

Dimension d'une association

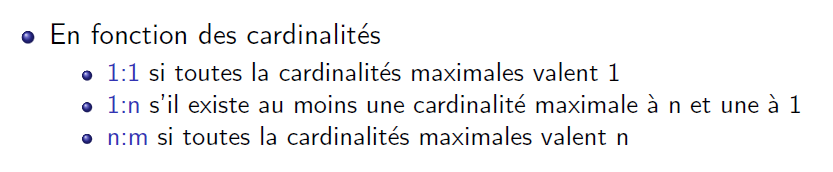

Types d'associations

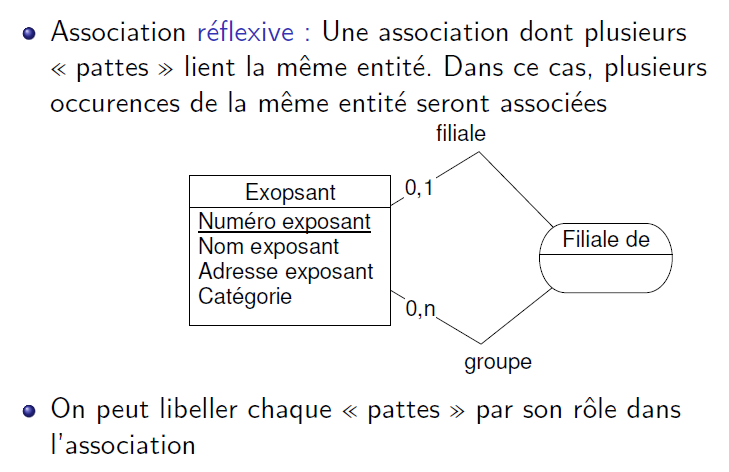

Associations reflexives

Exercice MCD

Une casse automobile souhaite gérer son stock de pièces. Chaque pièce est identifiée par une référence, une catégorie (carosserie, mécanique, électricité, etc.), une date de récupération et un prix de vente. On souhaite également pouvoir établir une correspondance entre les pièces et les véhicules pour lesquels elles conviennent, ces véhicules étant repérés par marque, modèle et année.

Etablir le MCD adéquat dans les deux hypothèses suivantes :

• toutes les pièces d'une même référence possèdent un prix unique.
• chaque pièce possède un prix propre.
• Etablir le MCD.

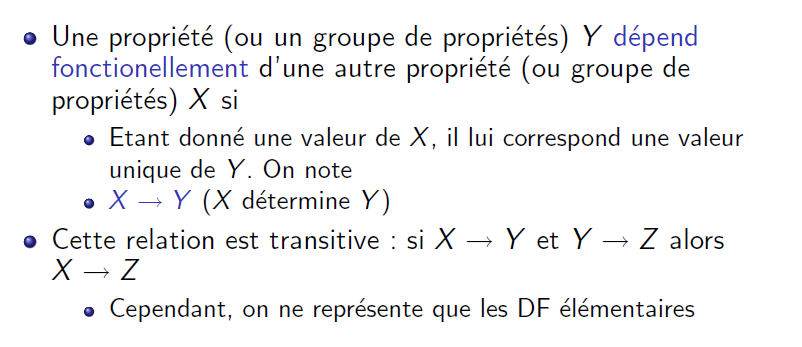

Dependences Fonctionnelles

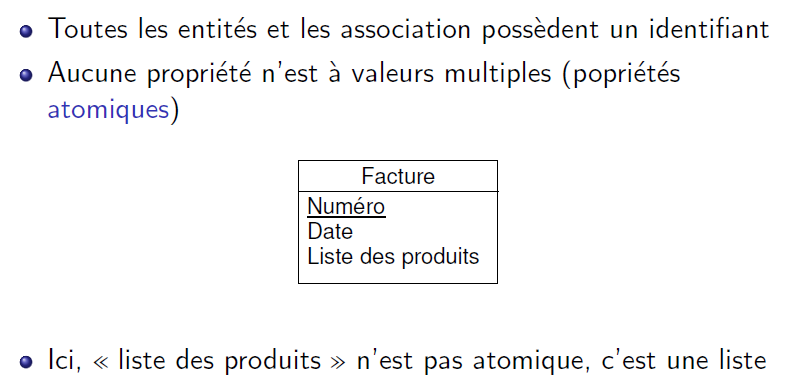

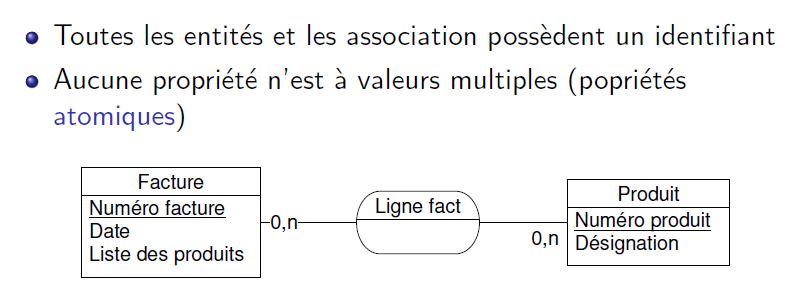

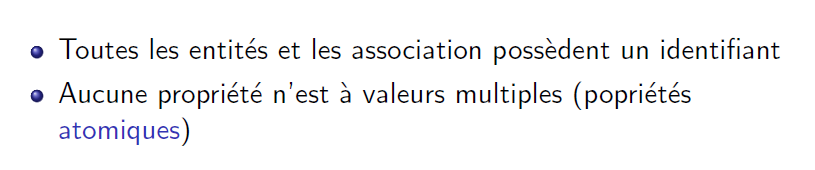

1`ere Forme Normale (1FN)

1`ere Forme Normale (1FN)

1`ere Forme Normale (1FN)

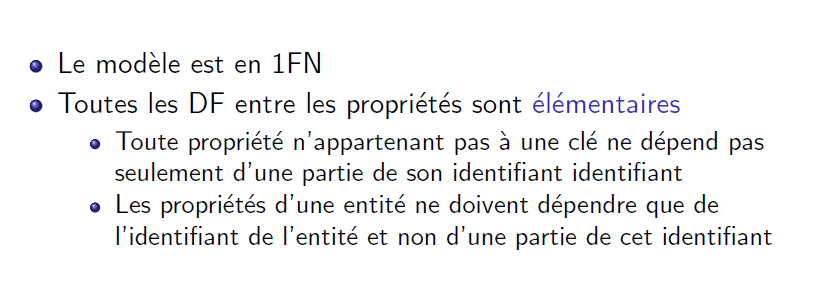

2`eme Forme Normale (2FN)

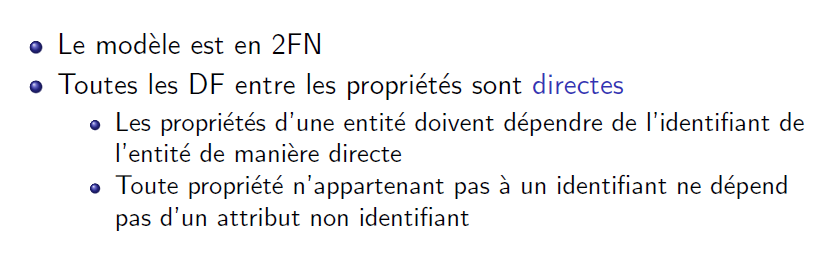

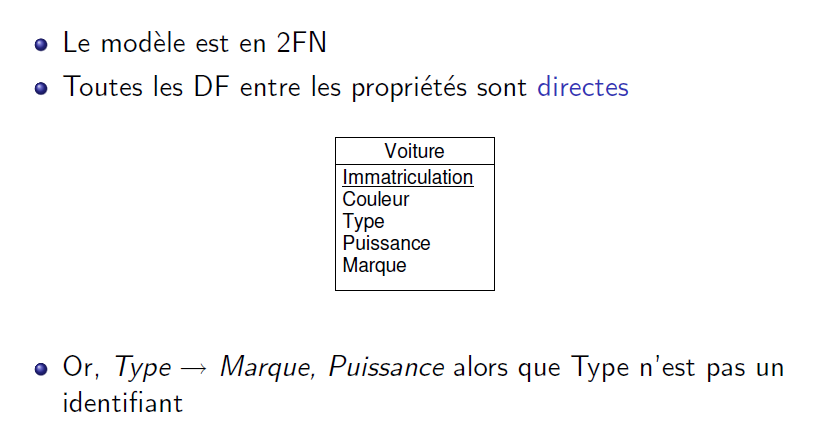

3`eme Forme Normale (3FN)

3`eme Forme Normale (3FN)

Exercice

Un historien souhaite établir des statistiques sur des soldats de la Première Guerre mondiale. Pour chaque soldat, outre l'état-civil, il souhaite avoir la trace :

• de la date de son décès si celui-ci est survenu suite aux combats.
• des blessures reçues (type et date de la blessure, en plus de la bataille où elle a été infligée. Les batailles seront référencées dans une liste comportant le lieu, les dates de début et de fin).
• des grades obtenus (avec les dates).
• de l'unité de rattachement (avec les dates).

Etablir le MCD et le MLD adéquats.
