¡QGIS es software libre!
Capacitación técnica QGIS-Co
El proyecto QGIS
Era uno de los primeros proyectos de la Fundación OSGeo y en 2008 oficialmente graduó de la fase de incubación.
Capacitación técnica QGIS-Co
El proyecto QGIS
QGIS es un Sistema de Información Geográfica (SIG) de Código Abierto licenciado bajo GNU - General Public License . QGIS es un proyecto oficial de Open Source Geospatial Foundation (OSGeo). Corre sobre Linux, Unix, Mac OSX, Windows y Android y soporta numerosos formatos y funcionalidades de datos vector, datos ráster y bases de datos.
Capacitación técnica QGIS-Co
Licencia
QGIS es un software libre y opera bajo la licencia GNU GPL. El software QGIS puede ser modificado libremente de tal manera que pueda realizar diferentes y más especializadas funcionalidades. Ya existen dos nuevos productos denominados: QGIS Browser y QGIS Server. Estos productos poseen diferentes interfaces del usuario (front-end).
Capacitación técnica QGIS-Co
GNU General Public License
Es una licencia de derecho de autor ampliamente usada en el mundo del software libre y código abierto, y garantiza a los usuarios finales (personas, organizaciones, compañías) la libertad de usar, estudiar, compartir (copiar) y modificar el software.
Capacitación técnica QGIS-Co
Comunidad
QGIS es un proyecto impulsado por voluntarios. Damos la bienvenida a contribuciones en la forma de contribuciones de código, corrección de errores, reportes de errores, aportes de documentación, apoyo y soporte a otros usuarios en nuestras listas de correos y gis.stackechange.com. Si estas interesado en apoyar activamente el proyecto, puedes encontrar mas información bajo el menú desarrollo y en la Wiki de QGIS.
Capacitación técnica QGIS-Co
Comunidad
Capacitación técnica QGIS-Co
Soporte
Capacitación técnica QGIS-Co
Soporte Comercial
Capacitación técnica QGIS-Co

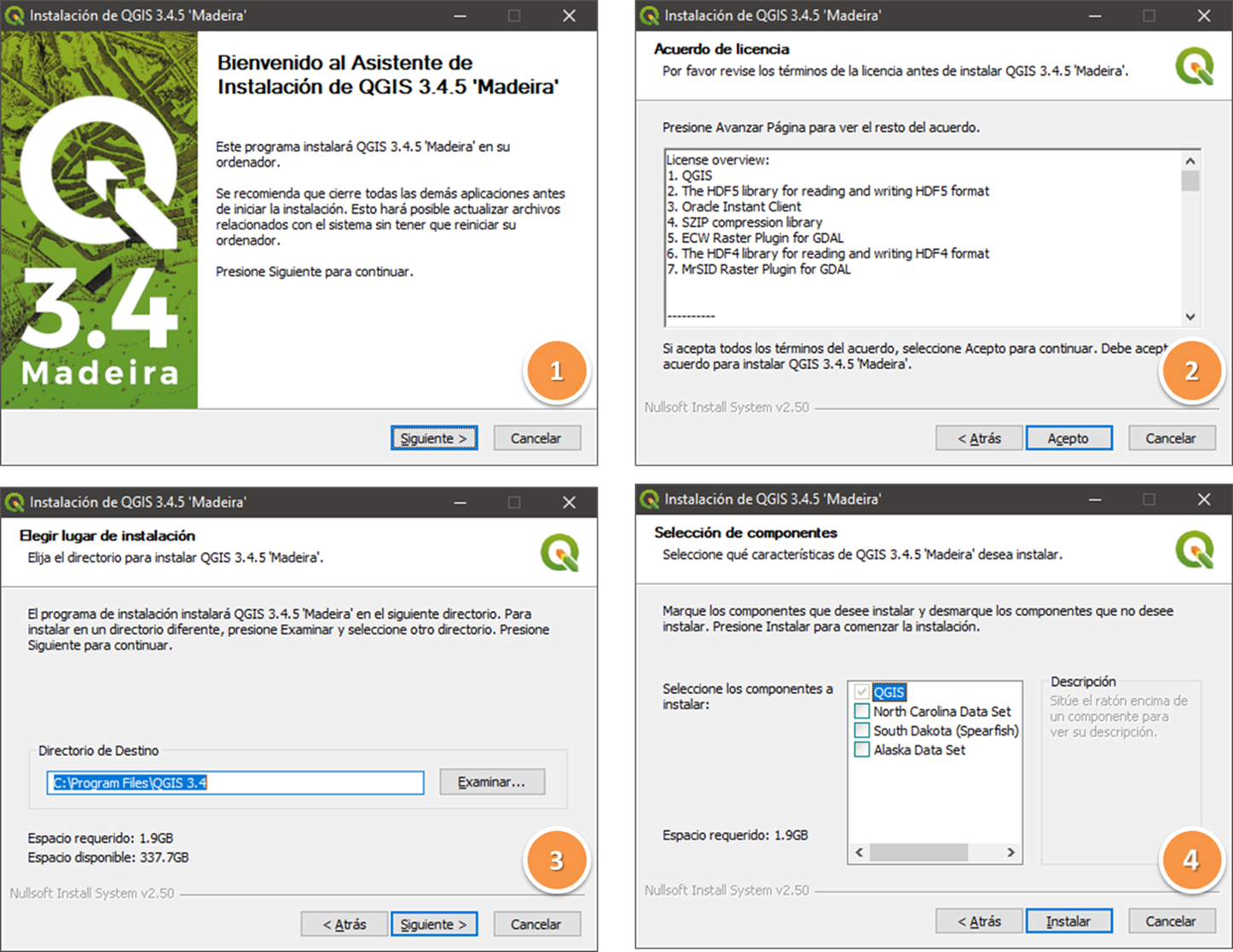

Instaladores OSGeo4W o Standalone (Windows)
Capacitación técnica QGIS-Co
Instalador OSGeo4W
Capacitación técnica QGIS-Co
Instalador Standalone
Capacitación técnica QGIS-Co
Instalar en Ubuntu
- Agregar el repositorio.
- deb http://qgis.org/debian-ltr xenial main
- deb-src http://qgis.org/debian-ltr xenial main
- Actualizamos listado de repositorios
- sudo apt-get update
- Se añade la llave al keyserver
- sudo apt-key adv --keyserver keyserver.ubuntu.com --recv-key 073D307A618E5811
- Recargar repositorios e instalar
- sudo apt-get update
- sudo apt-get install qgis python-qgis qgis-plugin-grass
Capacitación técnica QGIS-Co
Entorno de trabajo
- Barra de Menú
- Barras de herramientas
- Paneles
- Vista del mapa
- Barra de Estado
Capacitación técnica QGIS-Co
Abriendo datos geográficos
- GeoPackage.
- Bases de Datos.
- Servicios Web Geográficos y mapas base.
- Geodatabase (ESRI).
- Formatos Ráster.
- Archivos separados por comas (csv).
Capacitación técnica QGIS-Co
Vector

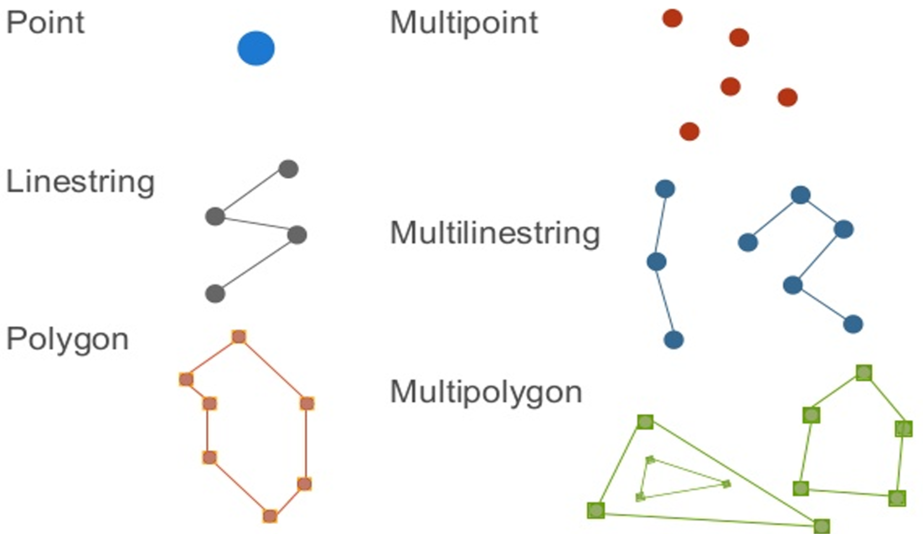

El modelo vectorial es una estructura de datos utilizada para almacenar datos geográficos. Los datos vectoriales constan de líneas o arcos, definidos por sus puntos de inicio y fin, y puntos donde se cruzan varios arcos, los nodos. La localización de los nodos y la estructura topológica se almacena de forma explícita.
http://www.geogra.uah.es/gisweb/1modulosespanyol/IntroduccionSIG/GISModule/GIST_Vector.htm
Capacitación técnica QGIS-Co
Ráster
Un conjunto de datos ráster esta compuesto de filas (corriendo de un lado a otro) y columnas (corriendo hacia abajo) de píxeles (también conocidos como celdas). Cada píxel representa una región geográfica, y el valor en ese píxel representa alguna característica de dicha región.
https://docs.qgis.org/3.4/es/docs/gentle_gis_introduction/raster_data.html
Capacitación técnica QGIS-Co
GeoPackage
Es un formato de archivo universal construido sobre la base de SQLite, para compartir y transferir datos espaciales vectoriales y raster.
- Entidades vectoriales.
- Una matriz de teselas de imágenes y mapas raster a diferentes escalas.
- Atributos alfanuméricos.
- Extensiones.
Capacitación técnica QGIS-Co
GeoPackage - Ventajas
- Compacto.
- Estándar OGC.
- Interoperable.
- Índices espaciales.
- Múltiples geometrías en un mismo archivo.
- Uso directo.
- Almacenamiento (140 TB).
- Geoprocesos con GDAL.
- Soportado por casi todos los GIS.
- Dispositivos móviles.
Capacitación técnica QGIS-Co
Bases de Datos - PostgreSQL
Capacitación técnica QGIS-Co
Servicios Web Geográficos
- WMS
- catastro_ideca
- http://serviciosgis.catastrobogota.gov.co/arcgis/services/ordenamientoterritorial/catastro/MapServer/WMSServer
- WFS
- IGAC - 1_10.000
- http://geocarto.igac.gov.co:8080/geoservicios/diez_mil/wfs
- TILES
- Bing Satélite
- http://ecn.t3.tiles.virtualearth.net/tiles/a{q}.jpeg?g=0&dir=dir_n
Capacitación técnica QGIS-Co
Geodatabase (FileGDB)
- Instalador osgeo4w-setup-x86_64
- Librería gdal-filegdb
- Instalar Qgis LTR
- Abrir y editar FileGDB.
Capacitación técnica QGIS-Co
Herramientas
- Digitalización.
- Selección por atributos.
- Selección por localización.
- Filtros.
- Autoensamblado.
- Herramienta tracing.
- Configurando topología.
- Detectando errores topológicos.
- Conversión de formatos de datos.
Capacitación técnica QGIS-Co
Digitalización.
Capacitación técnica QGIS-Co
Es el proceso de creación o actualización de la información cartográfica existente en una capa geográfica.
Se puede realizar a partir de métodos indirectos como utilizar una imagen georreferenciada o la obtención de datos desde algoritmos de procesamiento digital de imágenes como la clasificación supervisada.
Otra forma es de manera directa utilizando un GPS en campo por ejemplo con una app como Qfield, donde se puede ir validando sobre la realidad del terreno.
Digitalización.
Capacitación técnica QGIS-Co
Digitalización Básica
Digitalización Avanzada

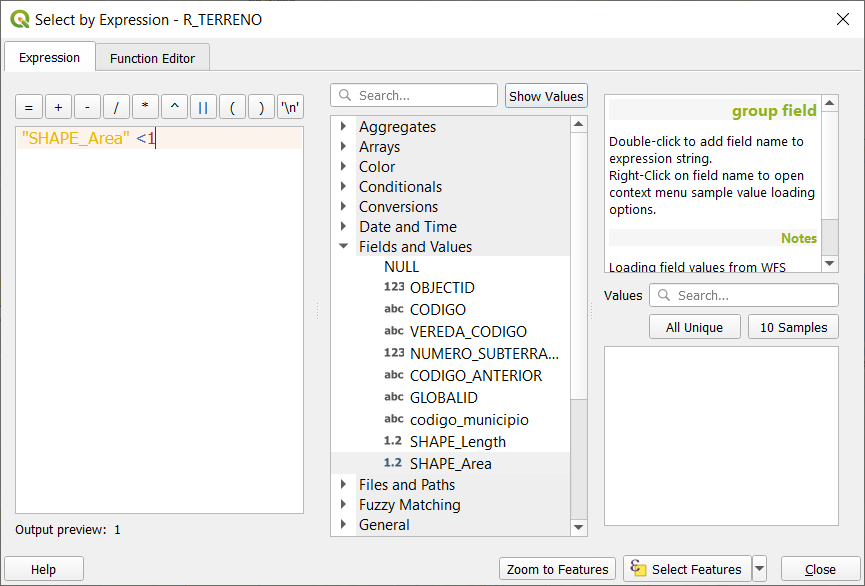

Selección por atributos.
Capacitación técnica QGIS-Co

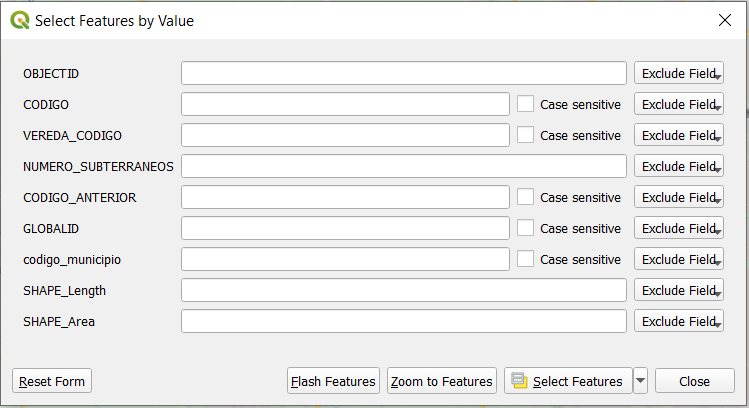

Permite seleccionar uno o varios objetos espaciales que se encuentren dentro de una capa vectorial, para esto se requiere tener una tabla de atributos con valores confiables y consistentes que permitan realizar esta tarea.
La selección maneja una lógica similar a la utilizada por el lenguaje SQL.
La utilidad de esta es encontrar los diferentes registros que cumplan con un criterio, por ejemplo saber cuáles son los predios que tengan un área inferior a 60 m2 y en dónde se encuentran.
Selección por atributos.
Capacitación técnica QGIS-Co

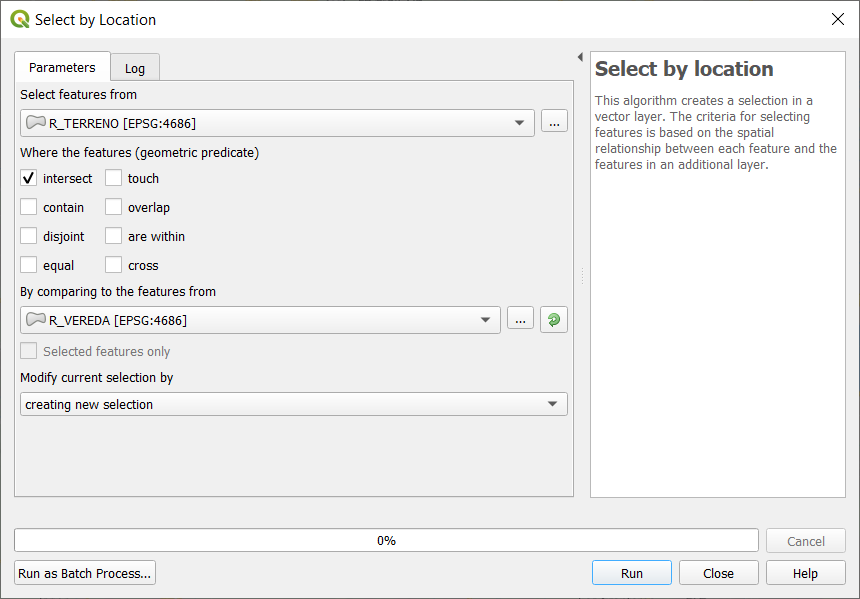

Selección por localización.
Capacitación técnica QGIS-Co

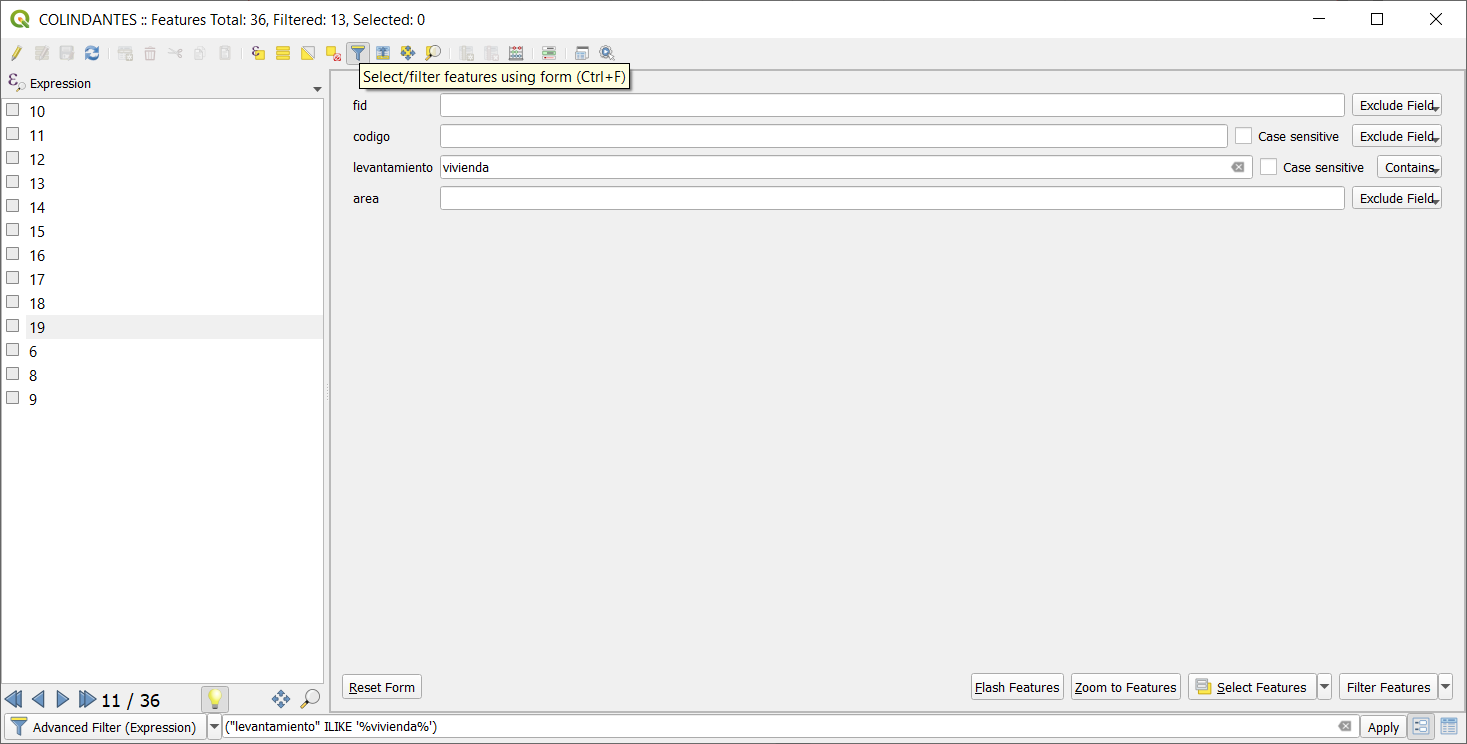

Filtros.
Capacitación técnica QGIS-Co
Es similar a la selección, pero en este caso los datos que no cumplan con el criterio del filtrado no serán mas visualizados dentro del mapa o incluso en la tabla de atributos.
Son de gran utilidad porque permite trabajar solamente en los datos de interés sin necesidad de tener la demás información visible, lo que se traduce en mejor rendimiento del computador, sobre todo en entornos donde se manejen grandes volúmenes de información.
Filtros.
- Entorno para filtros.
Capacitación técnica QGIS-Co
Autoensamblado.
Capacitación técnica QGIS-Co
Con esta herramienta se puede realizar una cartografía de calidad que esté en concordancia con las otras capas, de esa forma se garantiza que se tenga consistencia y relación lógica entre cada una de las capas.

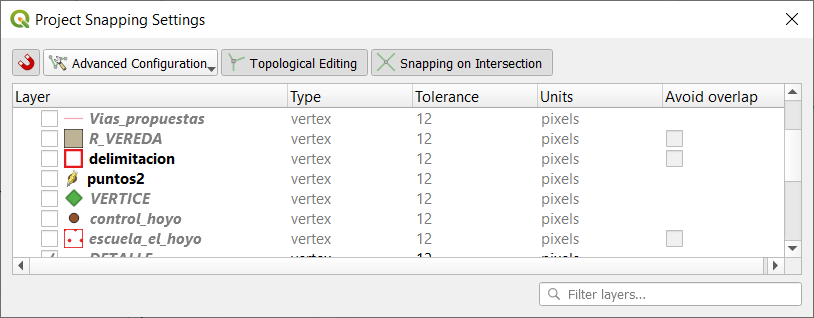

El entorno es el siguiente:
Herramienta tracing.
Capacitación técnica QGIS-Co
A partir de los objetos espaciales existentes permite crear nuevos, con esto se logra mantener una validación de calidad y de igual forma reducir el tiempo que toma crear nuevos registros sin sacrificar la calidad.

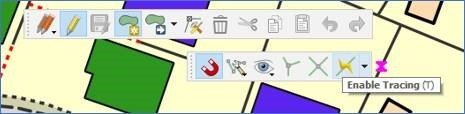

La herramienta para activarlo se muestra a continuación:
Configurando topología.
Capacitación técnica QGIS-Co

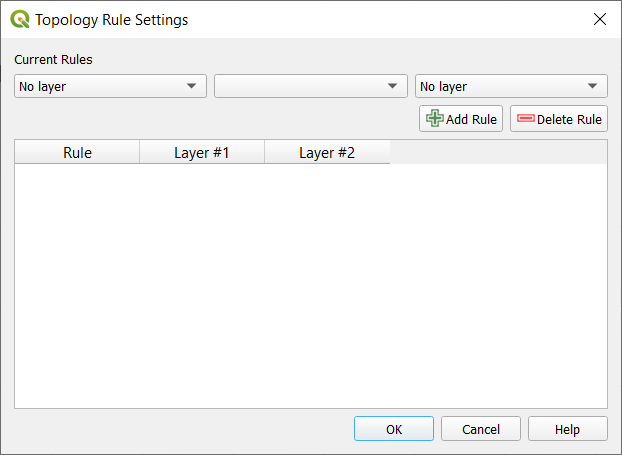

El término topología se utiliza para identificar a un área de la matemática que estudia la continuidad y otros conceptos originados a partir de ella. Se trata de una especialización vinculada a las propiedades y características que poseen los cuerpos geométricos y que se mantienen sin alteraciones gracias a cambios continuos, con independencia de su tamaño o apariencia.
Configurando topología.
Capacitación técnica QGIS-Co

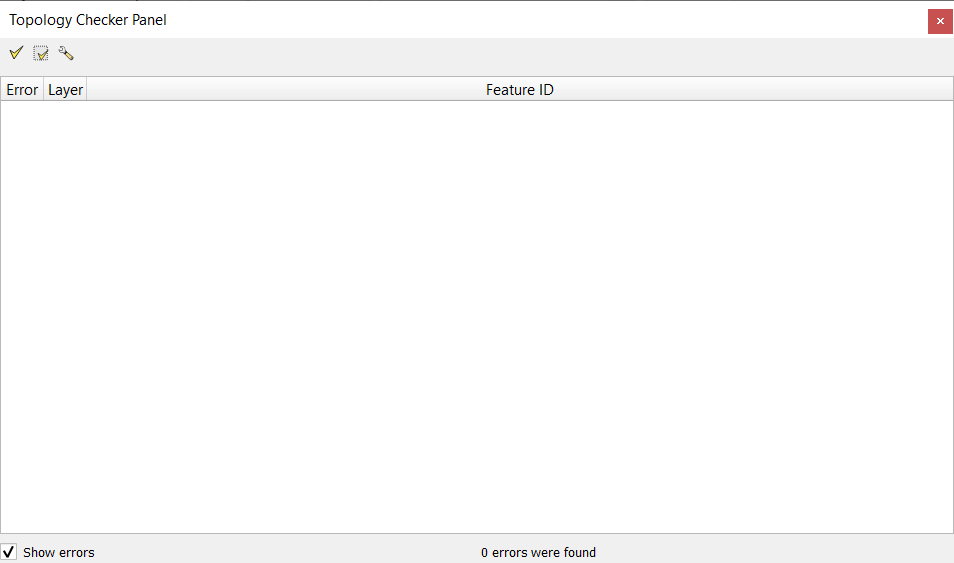

Errores topológicos.
Capacitación técnica QGIS-Co

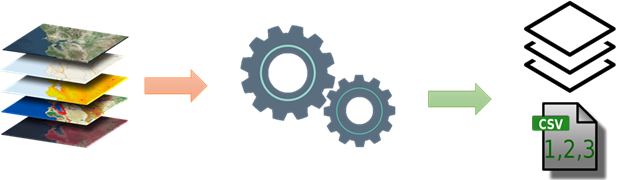

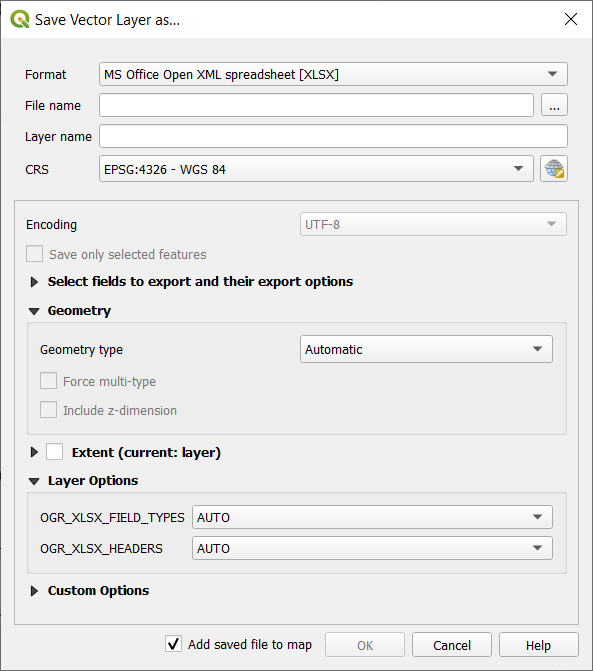

Conversión de formatos de datos
Capacitación técnica QGIS-Co
Procesamiento.
- ETL (Refactor Fields).
- Modelos de procesamiento.
- Calculadora de campos
Capacitación técnica QGIS-Co
ETL (Refactor Fields)
- Se usa para datos tipo vector.

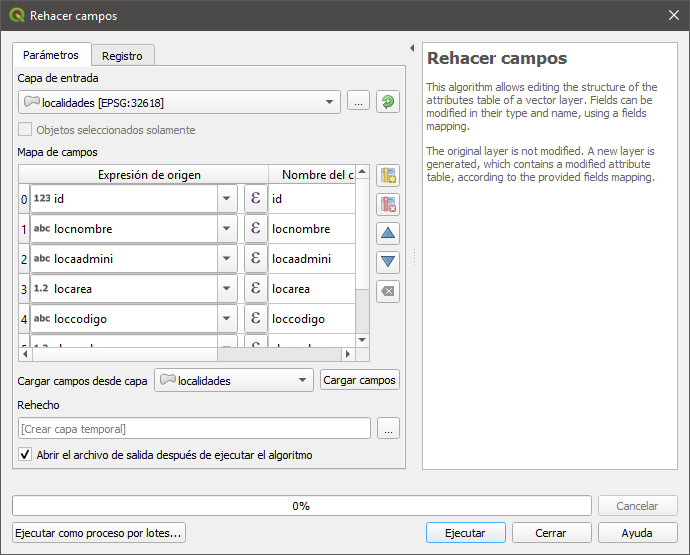

- Edita estructura de tabla de atributos (tipo, nombre)
- Crea una copia, conserva original.
Capacitación técnica QGIS-Co

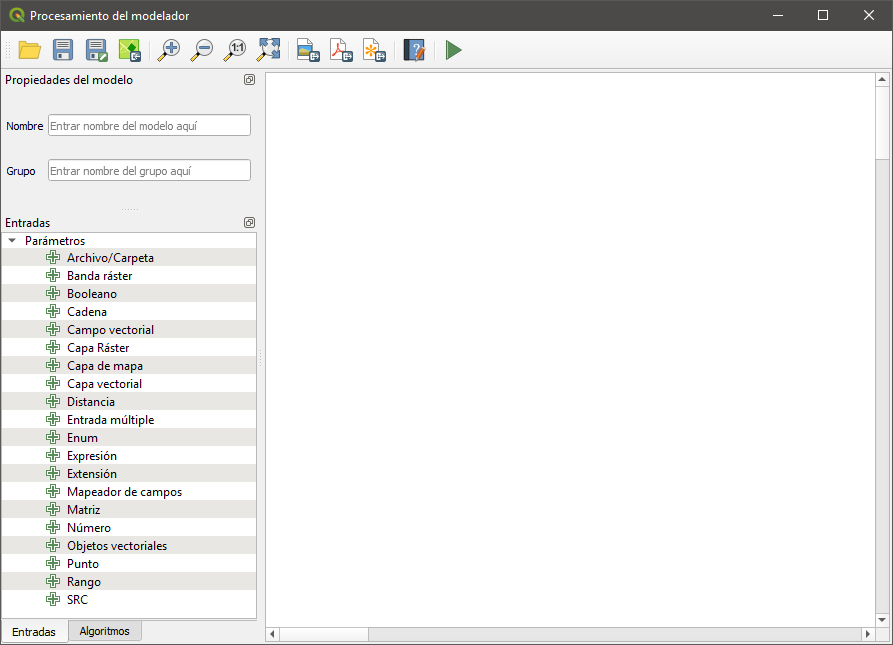

Modelos de procesamiento
- Definición de entradas
- Definición de flujo de trabajo.
Capacitación técnica QGIS-Co

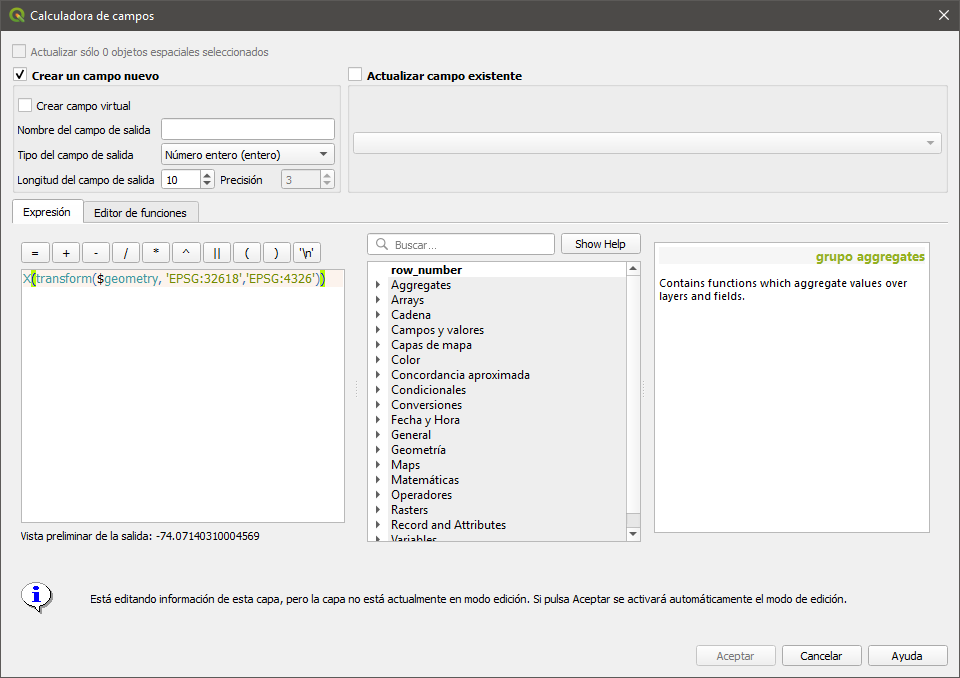

Calculadora de campos
- Calculadora de campos.
Capacitación técnica QGIS-Co
Simbología

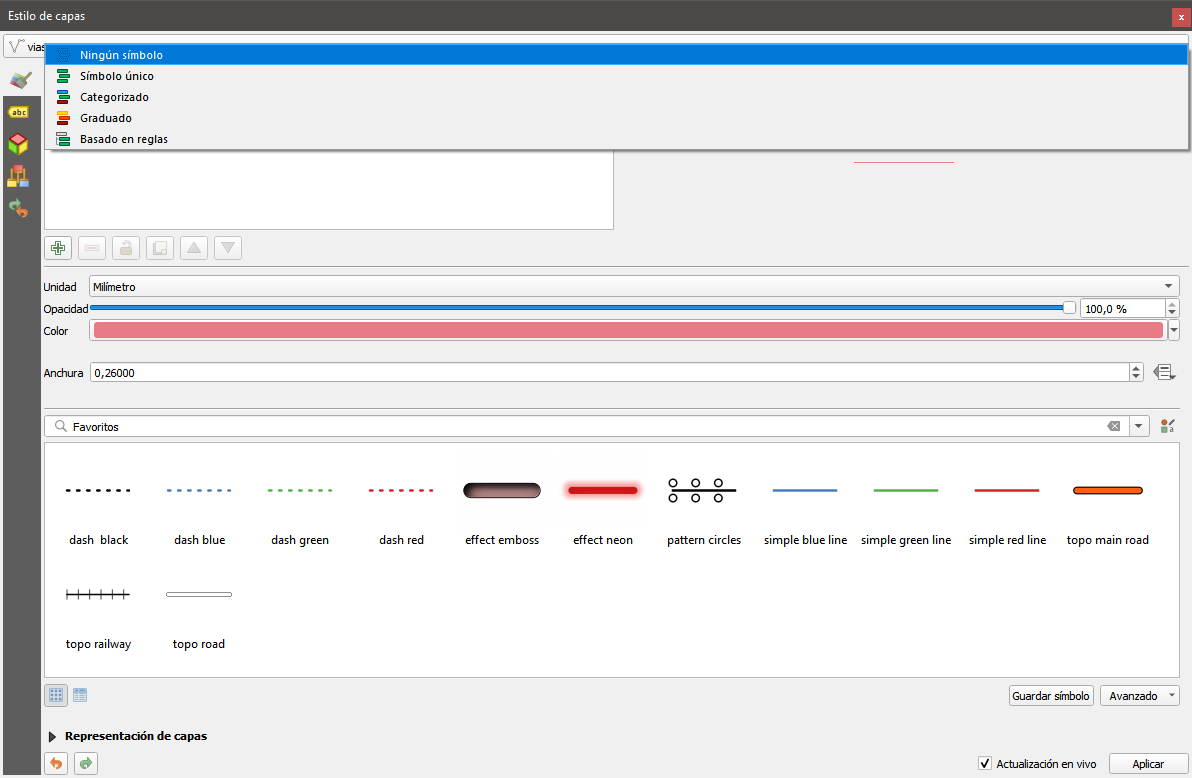

- Definir simbología básica.
- Simbología con colores graduados.
- Simbología categorizada.
- Simbología basado en reglas.
- Simbología 2.5 D.
- Estilos de etiquetados.
Capacitación técnica QGIS-Co
Simbología
- Unidades de tamaño de simbología.
- Opacidad de la simbología.
- Color de la simbología (general).
- Color y tamaño del borde.
- Color de relleno de la simbología.
- Categorización de la simbología.
- Simbología gradudad.
- Reglas basada en reglas.
- Mapa de calor.
Capacitación técnica QGIS-Co
Simbología
Capacitación técnica QGIS-Co
Estilos de etiquetado

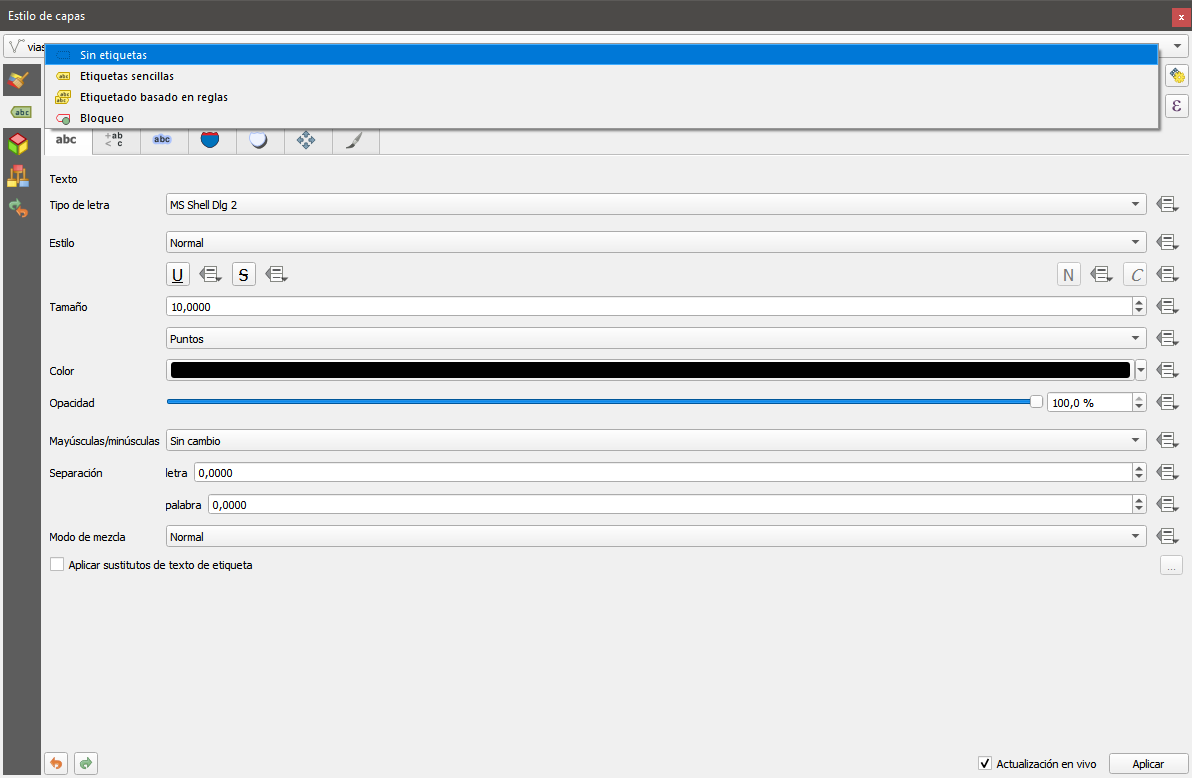

- Estilo de texto.
- Formateo de texto.
- Burffer de texto.
- Fondo de etiqueta.
- Sobra de etiqueta.
- Ubicación.
- Representación (escala de visibilidad).
- Etiquetado basdo en reglas.
Capacitación técnica QGIS-Co
Estilos de etiquetado
Capacitación técnica QGIS-Co
Salidas Gráficas
- Gestión de salidas gráficas.
- Creación y exportación de una salida gráfica.
- Importar elementos a la salida gráfica.
Capacitación técnica QGIS-Co

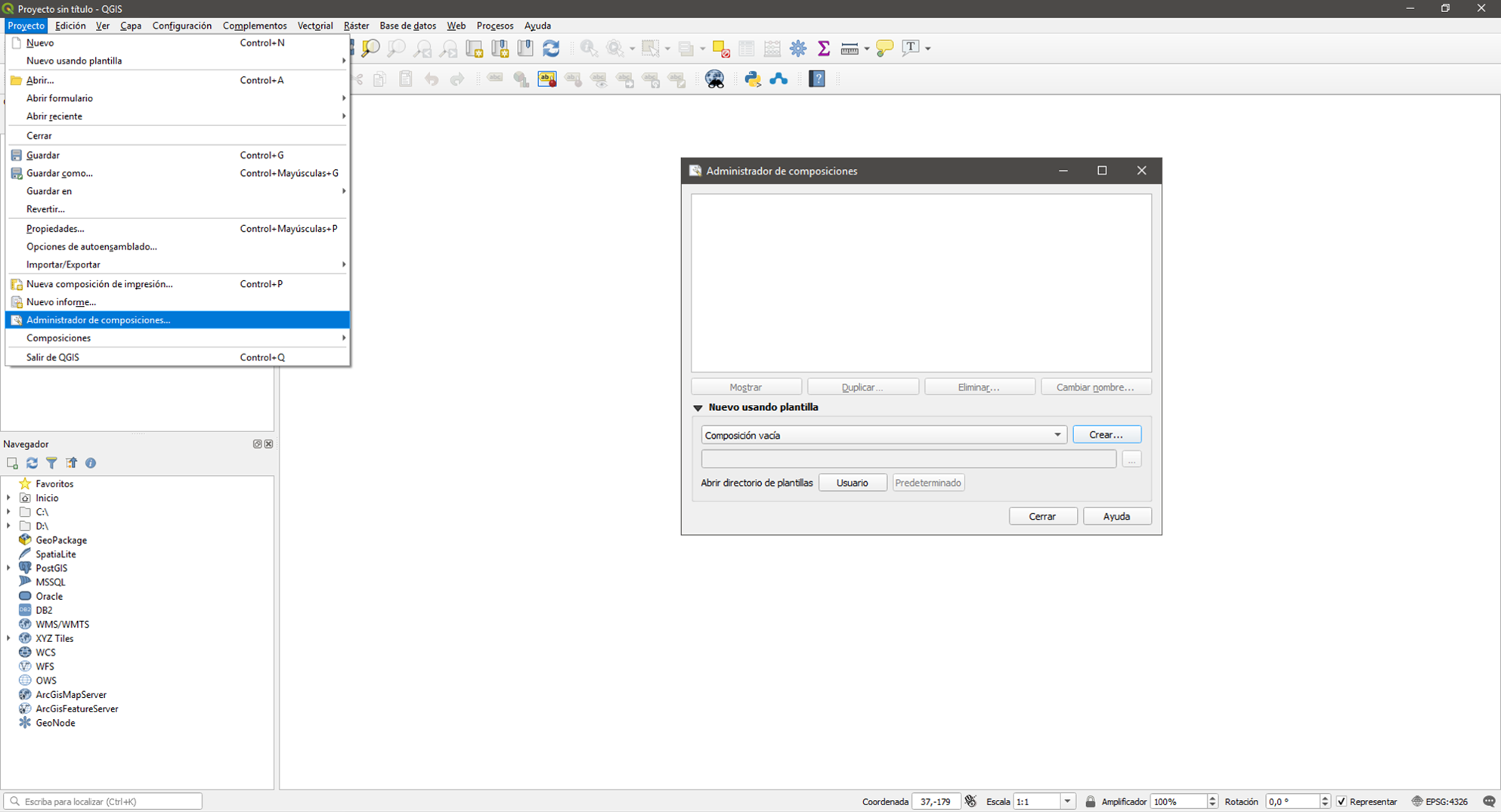

Gestión de salidas gráficas
Capacitación técnica QGIS-Co
Creación y exportación de una salida gráfica
Capacitación técnica QGIS-Co
Importar elementos a la salida gráfica
Capacitación técnica QGIS-Co

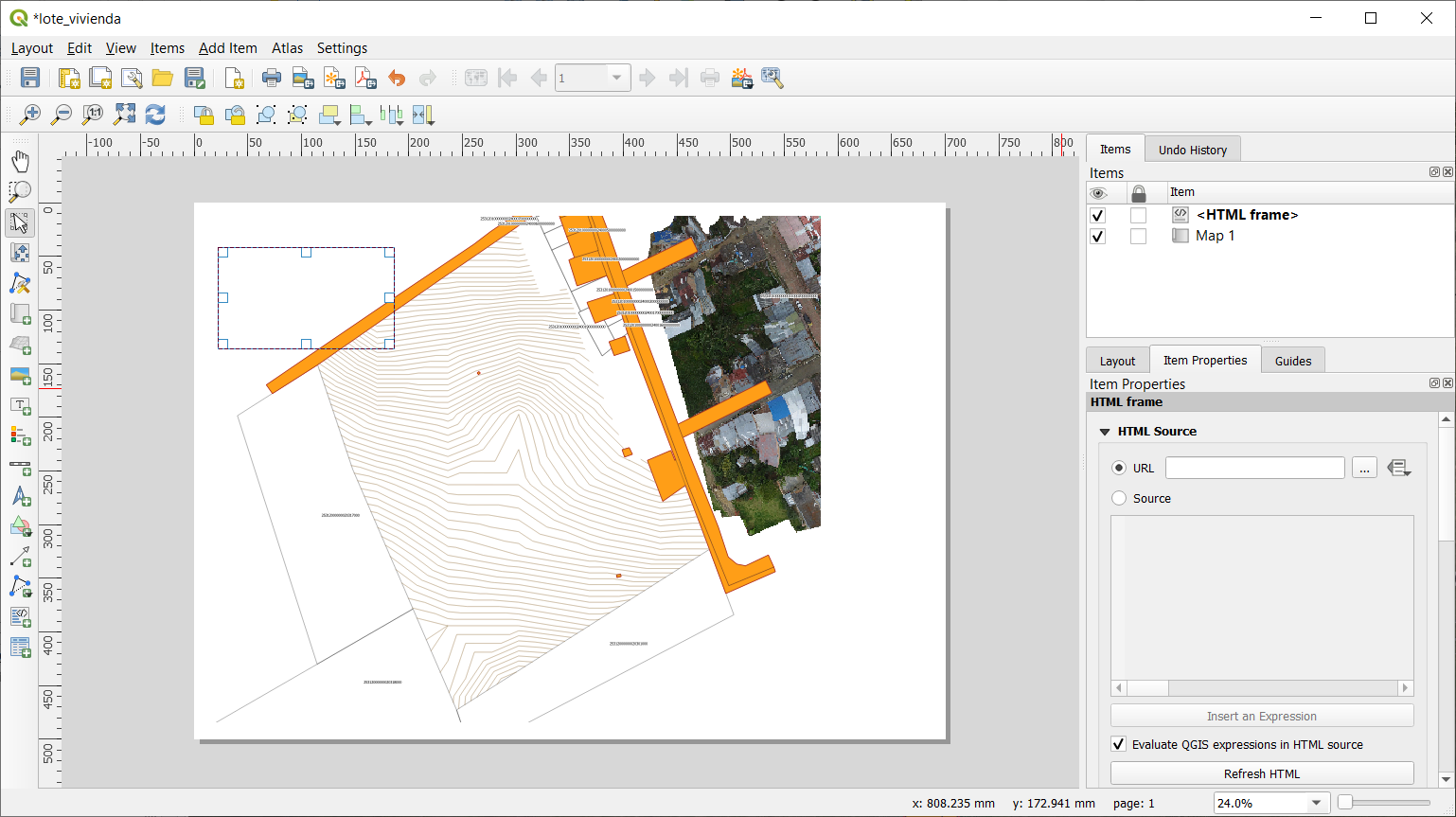

Se pueden importar importar diferentes elementos a la salida gráfica, como imágenes o incluso contenido Web desde una URL:
Importar elementos a la salida gráfica
Capacitación técnica QGIS-Co

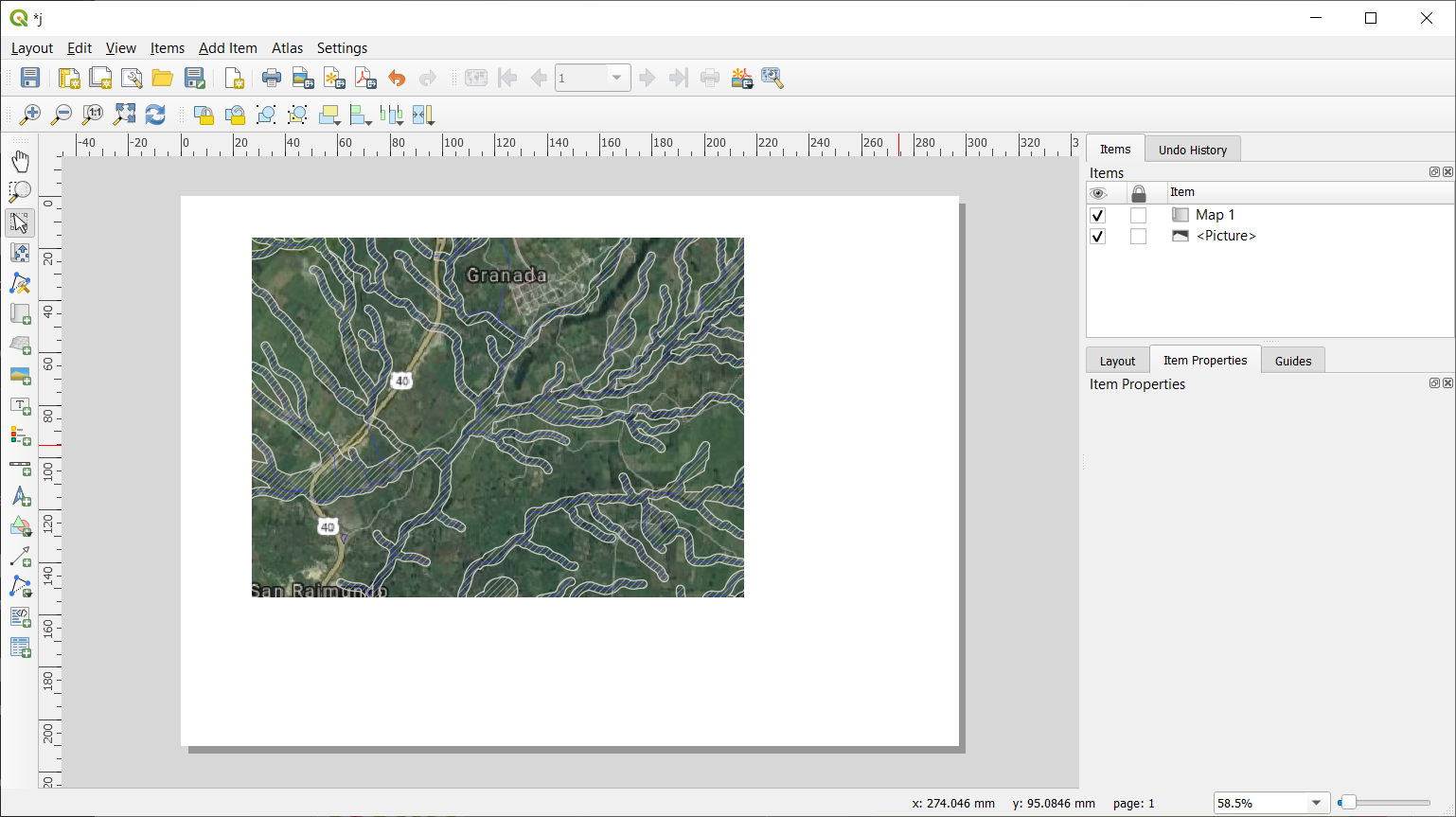

Para el caso de las imágenes:
Ajustar tamaño del papel y color de fondo
Capacitación técnica QGIS-Co

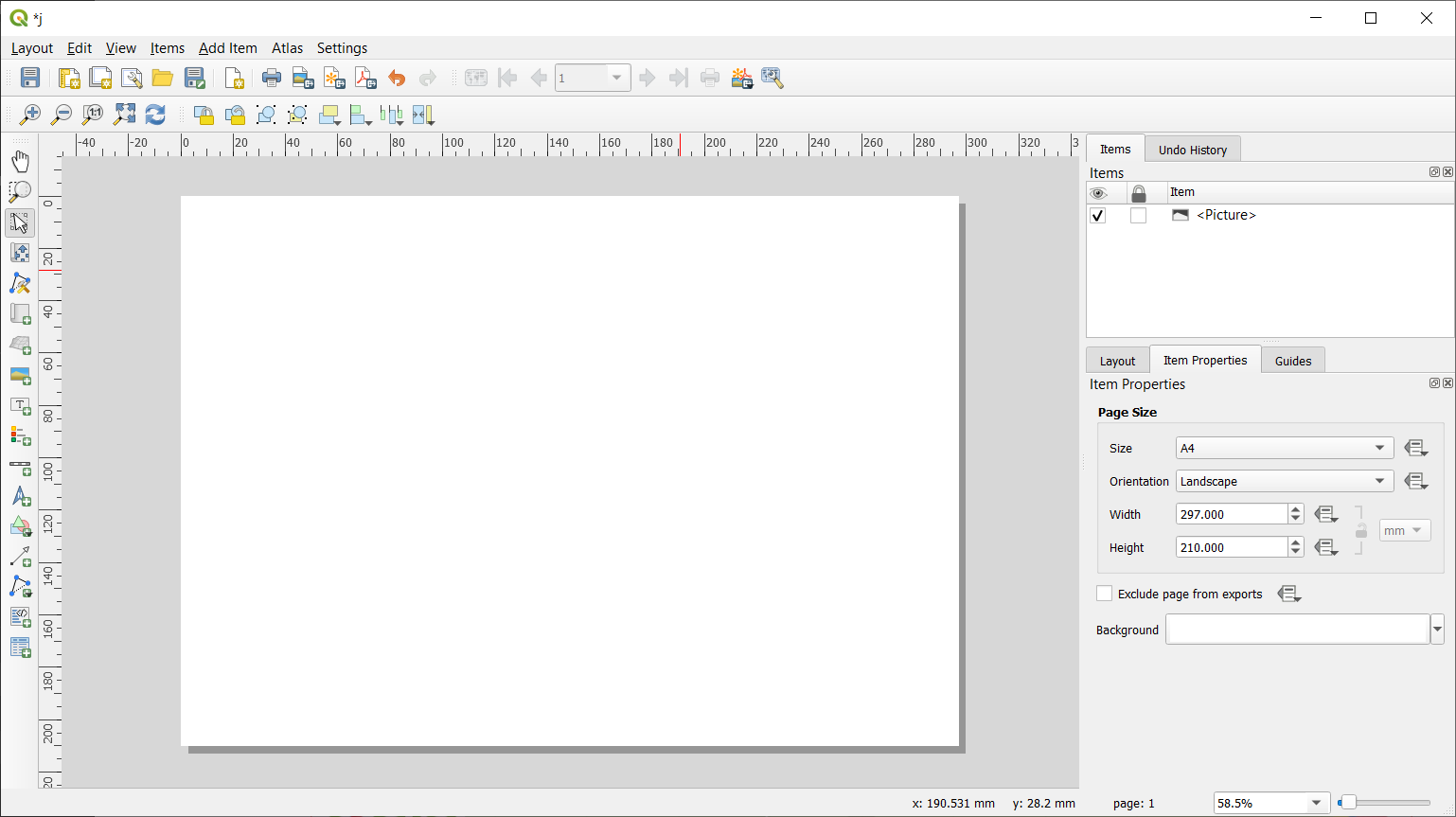

Click derecho sobre el layout y selecciona propiedades de la página:
Mapa
Capacitación técnica QGIS-Co

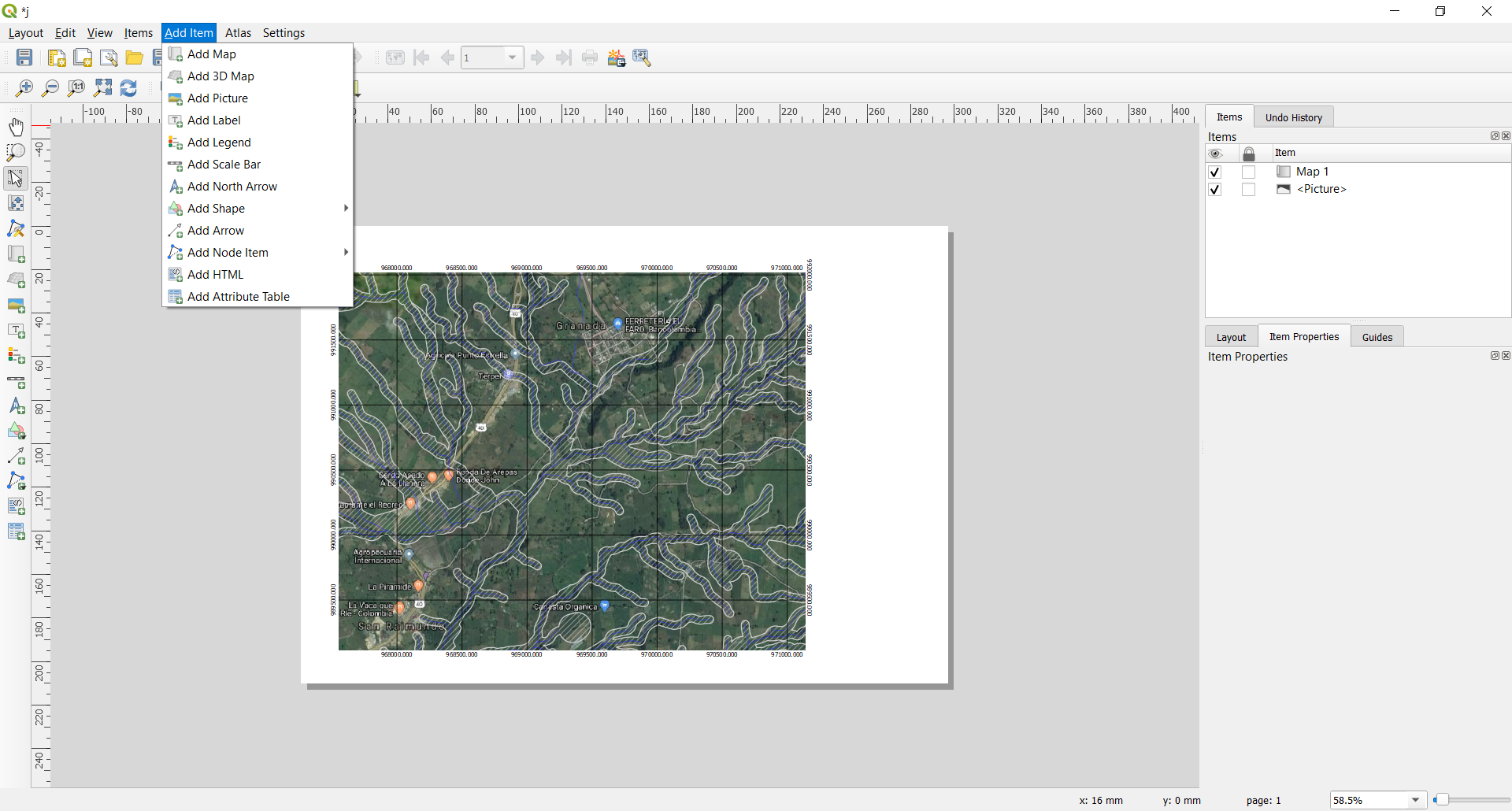

Seleccionar el menú agregar mapa:
Mapa
Capacitación técnica QGIS-Co
Seleccionar el menú agregar mapa:

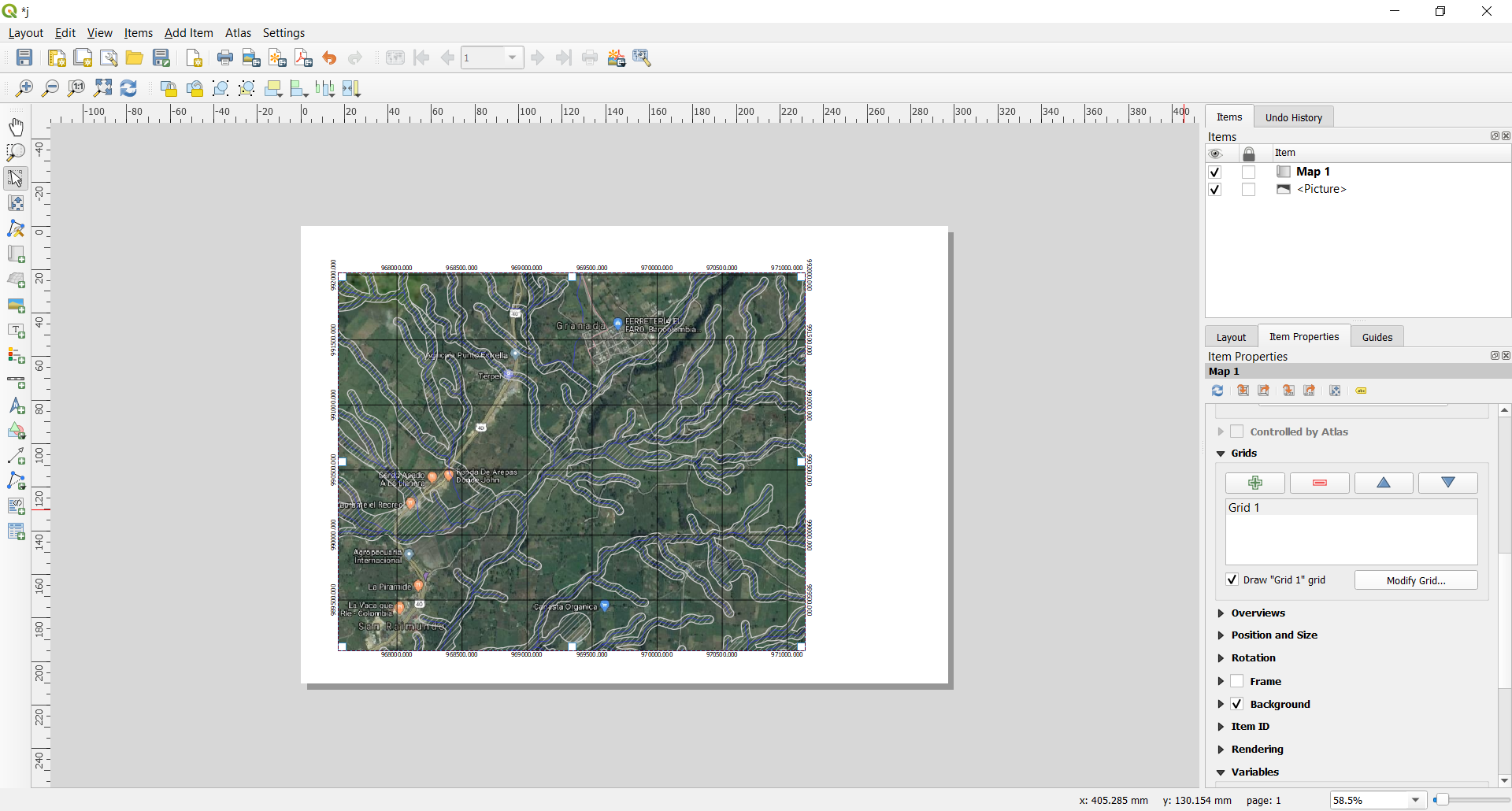

Grilla
Capacitación técnica QGIS-Co
Sobre las propiedades del mapa se selecciona Grilla:
Otros elementos de la salida
Capacitación técnica QGIS-Co
Escala, Norte, Tablas y demás:
Mapa de ubicación
Capacitación técnica QGIS-Co

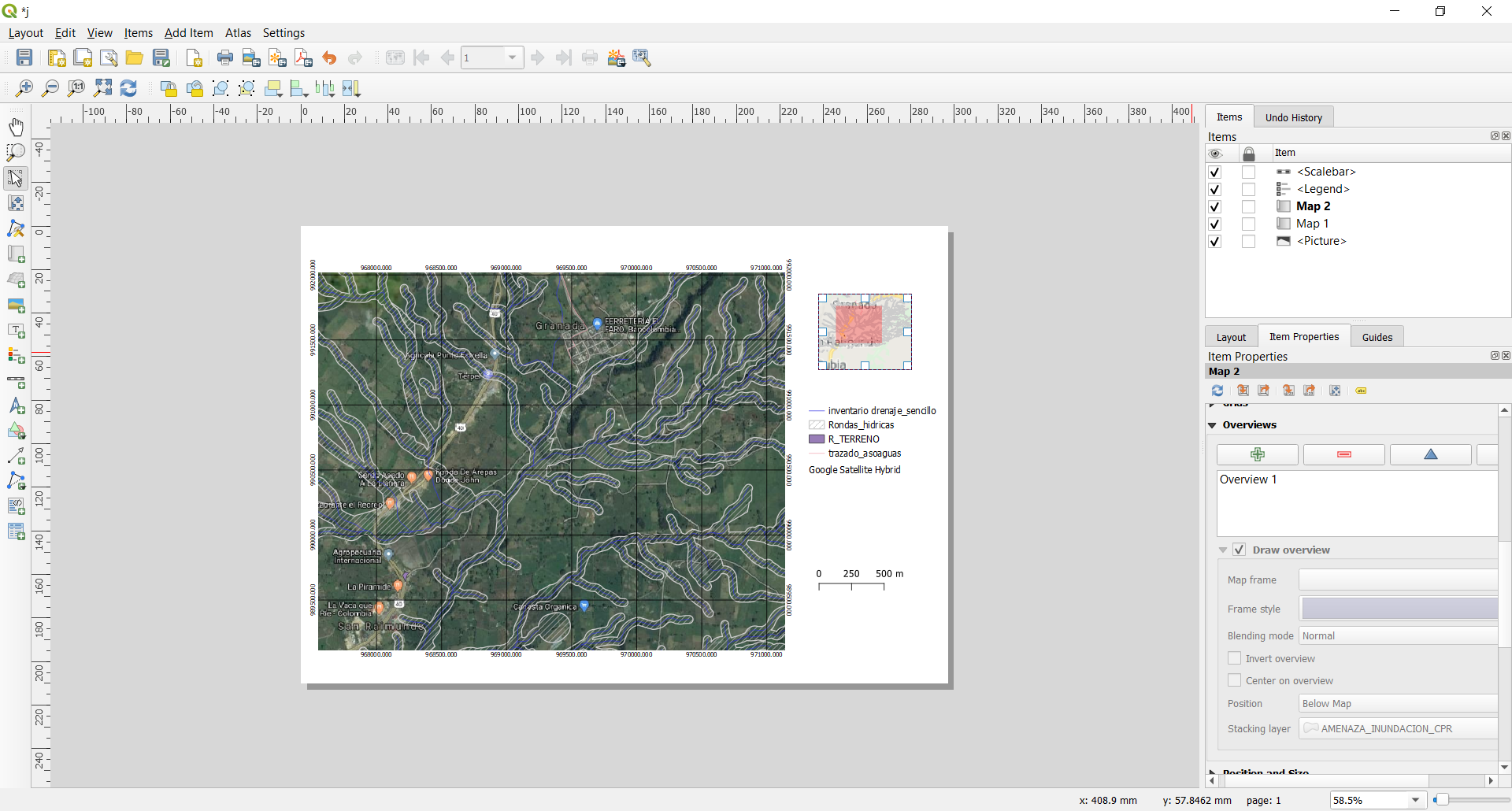

Agregar un mapa de contexto:
Trabajo Final
Capacitación técnica QGIS-Co
Crear una salida gráfica con todos los elementos de un mapa, incluyendo cuadro de áreas y cuadro de coordenadas.
GRACIAS
Capacitación técnica QGIS-Co
