Configurations du plan
Act. A p 172
H
V
\overrightarrow{TU}\neq \overrightarrow{DA}\text{ car les droites (TU) et (DA) ne sont pas parallèles,}
\text{ Les vecteurs } \overrightarrow{TU} \text{ et } \overrightarrow{DA} \text{ n'ont pas la même direction}.
\overrightarrow{CG}\neq \overrightarrow{DA}\text{ car }CG\neq DA
\text{ Les vecteurs } \overrightarrow{CG} \text{ et } \overrightarrow{DA} \text{ n'ont pas la même norme (longueur)}.
\overrightarrow{RB}\neq \overrightarrow{DA}\text{ car les vecteurs } \overrightarrow{CG} \text{ et } \overrightarrow{DA} \text{ n'ont pas le même sens}.
H
V
On peut écrire par exemple :
- Si \(EDAH\) est un parallélogramme alors les vecteurs \(\overrightarrow{ED}\) et \(\overrightarrow{HA}\) sont égaux.
- Si le point F est l’image du point V par la translation de vecteur \(\overrightarrow{DA}\) alors VDAF est un parallélogramme.
I
J
On peut passer du point H au point J par la translation de vecteur \(\overrightarrow{DM}\).
\text{On définit la somme de deux vecteurs : } \overrightarrow{DR}+\overrightarrow{RM}=\overrightarrow{DM}
- Les trois caractéristiques d’un vecteur sont sa direction, son sens et sa norme (sa longueur).
- Pour représenter un vecteur \(\overrightarrow{AB}\) on trace une flèche dont le point initial est \(A\) et l’extrémité est le point \(B\).
- Pour construire une somme de vecteurs, on représente le premier vecteur puis, à partir de l’extrémité de ce vecteur, on construit le deuxième. Le vecteur somme est défini par l’origine du premier vecteur et l’extrémité du second.
Démontrer avec des vecteurs
EX. 1
A
B
C
M
N
Construction des points :
A
B
C
M
N
\text{M est l'image de C par la translation de }\overrightarrow{AB}
\text{donc }\overrightarrow{AB}=\overrightarrow{CM}.
\text{On en déduit que ABMC est un parallélogramme.}
A
B
C
M
N
\text{M est l'image de C par la translation de }\overrightarrow{AB}
\text{donc }\overrightarrow{AB}=\overrightarrow{CM}.
\text{On en déduit que ABMC est un parallélogramme.}
\text{Donc }\overrightarrow{MB}=\overrightarrow{CA}.
\text{N est l'image de A par la translation de }\overrightarrow{CA}
\text{donc }\overrightarrow{CA}=\overrightarrow{AN}.
A
B
C
M
N
\textcolor{white}{\text{On a }}\overrightarrow{MB}\textcolor{white}{=\overrightarrow{CA}\text{ et }\overrightarrow{CA}=}\overrightarrow{AN}\textcolor{white}{ \text{ donc }}\overrightarrow{MB}\textcolor{white}{=}\overrightarrow{AN}.
\text{On en déduit que AMBN est un parallélogramme.}
EX. 2
Règle du parallélogramme
\overrightarrow{AB}+\overrightarrow{AC}=\overrightarrow{AD}\Leftrightarrow
\text{ABDC est un parallélogramme}
Rq. Ici ABDC a un angle droit donc c'est un rectangle.
\text{On construit un représentant }
\text{du vecteur }\overrightarrow{CA} \text{ d'origine B, }\overrightarrow{BE}
\overrightarrow{AB}+\overrightarrow{CA}=\overrightarrow{AB}+\overrightarrow{BE}
=\overrightarrow{AE}
d'après la relation de Chasles.
On met les vecteurs "bout à bout"
\text{On construit un représentant }
\text{du vecteur }\overrightarrow{CA} \text{ d'origine A, } \overrightarrow{AM}
\overrightarrow{CA}+\overrightarrow{BA}=\overrightarrow{AM}+\overrightarrow{MF}
=\overrightarrow{AF}
d'après la relation de Chasles.
On met les vecteurs "bout à bout" à partir de A
\text{On construit un représentant }
\text{du vecteur }\overrightarrow{BA} \text{ d'origine M, } \overrightarrow{MF}
\overrightarrow{AG}=\overrightarrow{BA}+\overrightarrow{AC}=\overrightarrow{BC}
On peut inverser les deux vecteurs dans une somme cela ne modifie pas le résultat
d'après la relation de Chasles.
\text{On construit un représentant }\text{du vecteur }\overrightarrow{BC} \text{ d'origine A, } \overrightarrow{AG}
On conjecture que le quadrilatère DEFG est un rectangle.
Nous allons utiliser les vecteurs pour montrer que ses diagonales se coupent en leur milieu, A.
\overrightarrow{AF}=\overrightarrow{CA}+\overrightarrow{BA}
=-\overrightarrow{AC}-\overrightarrow{AB}
=-(\overrightarrow{AC}+\overrightarrow{AB})
=-\overrightarrow{AD}
\overrightarrow{AF}=-\overrightarrow{AD}\Leftrightarrow \overrightarrow{DA}=\overrightarrow{AF}
\overrightarrow{GA}=\overrightarrow{AE}
\Leftrightarrow A\text{ est le milieu de }[DF].
On montre de la même façon
que donc que
A est aussi le milieu de [GE].
Les diagonales du quadrilatère DEFG se coupent en leur milieu donc DEFG est un parallélogramme.
On a vu que ABDC est un rectangle donc
\widehat{BDC}=90°.
Le parallélogramme DEFG a un angle droit donc c'est un rectangle.
EX. 3
\text{ABCD est un quadrilatère.}\\
\text{Démontrer que }
\overrightarrow{AD}+\overrightarrow{CB}=\overrightarrow{AB}+\overrightarrow{CD}
On va utiliser la relation de Chasles pour décomposer les vecteurs du premier membre de l'égalité afin de faire apparaître ceux du deuxième membre :
\overrightarrow{AD}\textcolor{white}{\;+}\textcolor{orange}{\;\overrightarrow{CB}} \textcolor{white}{=} \overrightarrow{AB}+\overrightarrow{BD}\textcolor{white}{\;+}\textcolor{orange}{\;\overrightarrow{CD}+\overrightarrow{DB}}
d'après la
relation de Chasles.
\overrightarrow{AD}+\overrightarrow{CB}=\overrightarrow{AB}+\overrightarrow{CD}+\overrightarrow{BD}+\overrightarrow{DB}
On a donc
\overrightarrow{AD}+\overrightarrow{CB}=\overrightarrow{AB}+\overrightarrow{CD}+\overrightarrow{BB}
d'après la relation de Chasles.
\overrightarrow{AD}+\overrightarrow{CB}=\overrightarrow{AB}+\overrightarrow{CD}+\overrightarrow{0}
\overrightarrow{AD}+\overrightarrow{CB}=\overrightarrow{AB}+\overrightarrow{CD}
soit
donc
d'où

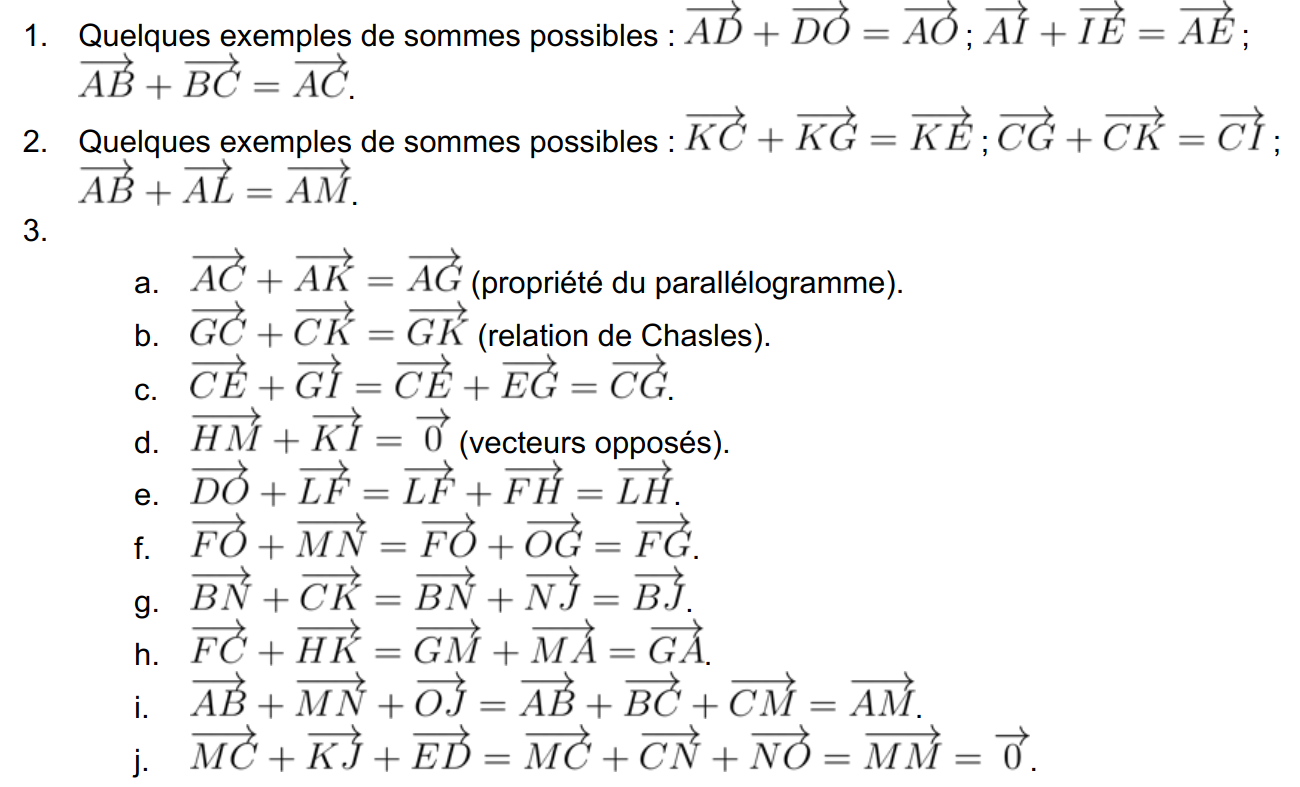

41 p 186
Exemple :
\overrightarrow{AC}+\overrightarrow{CK}=\overrightarrow{AK}\dots
Exemple :
\overrightarrow{AC}+\overrightarrow{AK}=\overrightarrow{AG}\dots
Exemple :
\overrightarrow{CE}+\overrightarrow{GI}=\overrightarrow{CE}+\overrightarrow{EG}=\overrightarrow{CG}
\overrightarrow{NM}

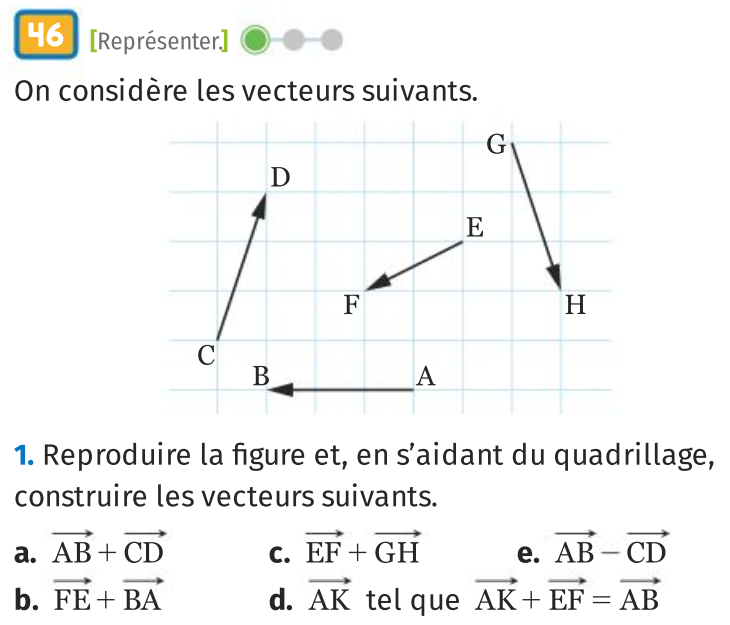

42 p 187

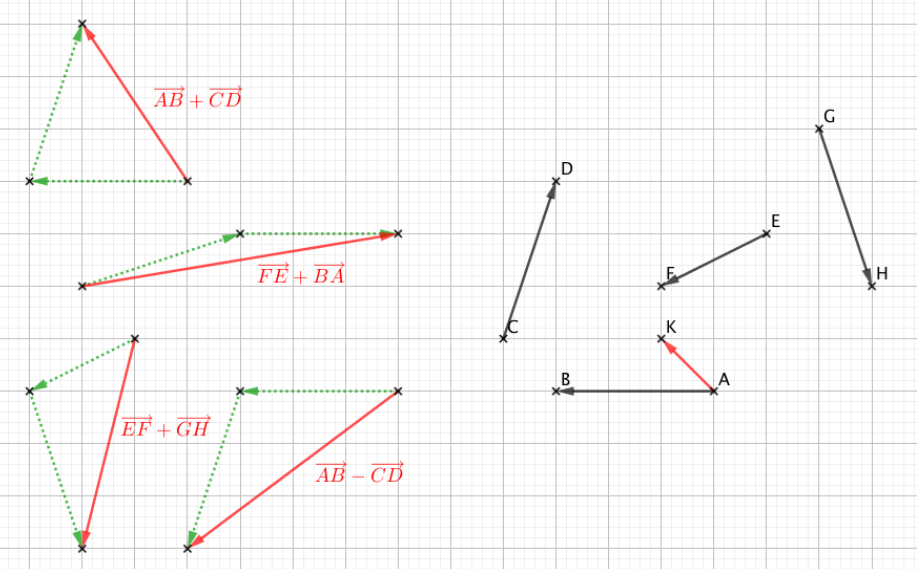

d.~~\overrightarrow{AK}+\overrightarrow{EF}=\overrightarrow{AB}\text{ se transforme en }\overrightarrow{AK}=\overrightarrow{AB}-\overrightarrow{EF}
\text{donc }\overrightarrow{AK}=\overrightarrow{AB}+\overrightarrow{FE}
Géométrie
Repérée
Un repère quelconque
Définir un repère du plan, c’est choisir 3 points non alignés dans un ordre précis : O, I, J.
On note ce repère (O, I , J)
(OI) :
(OJ) :
Origine du repère
Repères
Repère orthogonal
Des repères particuliers :
Repère orthonormé
(OI)⊥(OJ)
(OI)⊥(OJ) et OI = OJ
abscisse
du point M
ordonnée
du point M
(xM ; yM) : coordonnées du point M dans le repère (O, I , J).
Exemples : Dans le repère (O, I , J), on a :
O (0 ; 0) ; I (1 ; 0) ; J (0 ; 1) ; A (3 ; 2) ; B (−2 ; 3) et C (−1 ; −2).
Coordonnées du milieu d’un segment
Coordonnées du milieu d’un segment
Soit (O, I , J) un repère du plan et A (xA ; yA) et B (xB ; yB) deux points du plan.
Les coordonnées du milieu M de [AB] sont :
x_M=\dfrac{x_A+x_B}{2}
y_M=\dfrac{y_A+y_B}{2}
M\left(\dfrac{x_A+x_B}{2};\dfrac{y_A+y_B}{2}\right)
et
Exemples :
1) C(−5 ; 7) et E(9 ; −4) sont deux points du plan muni d'un repère (O ; I, J).
Calculer les coordonnées du milieu K du segment [CE].
x_K=\dfrac{-5+9}{2}
y_K=\dfrac{7+(-4)}{2}
et
x_K=\dfrac{4}{2}
y_K=\dfrac{3}{2}
et
x_K=2
K\left(2 ~;~1,5\right)
y_K=1,5
et
Exemples :
2) M(−1 ; 3) et K(2 ; −3) sont deux points du plan muni d'un repère (O ; I, J).
Soit N le point du plan tel que K soit le milieu du segment [MN]. Calculer les coordonnées du point N.
\dfrac{-1+x_N}{2}=2
\dfrac{3+y_N}{2}=-3
et
-1+x_N=4
3+y_N=-6
et
x_N=5
y_N=-9
et
N(5 ;-9)
Exemples :

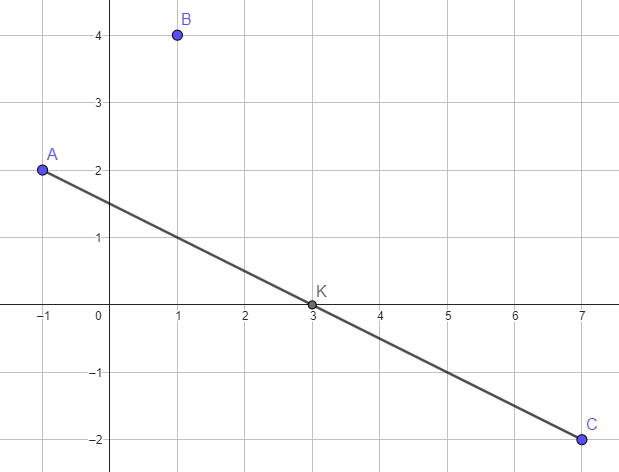

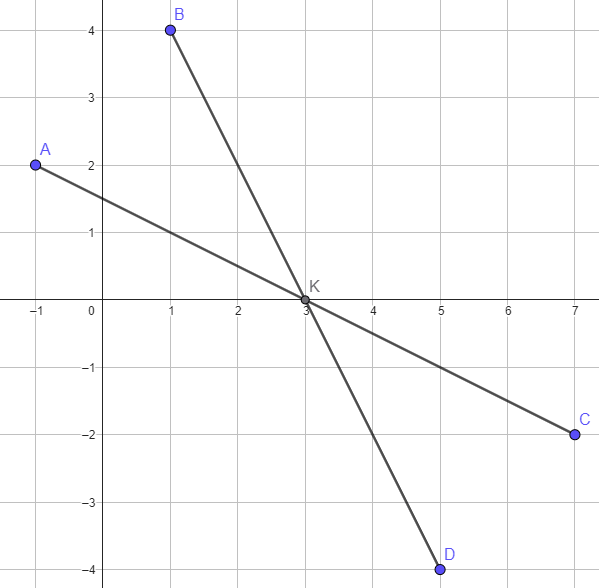

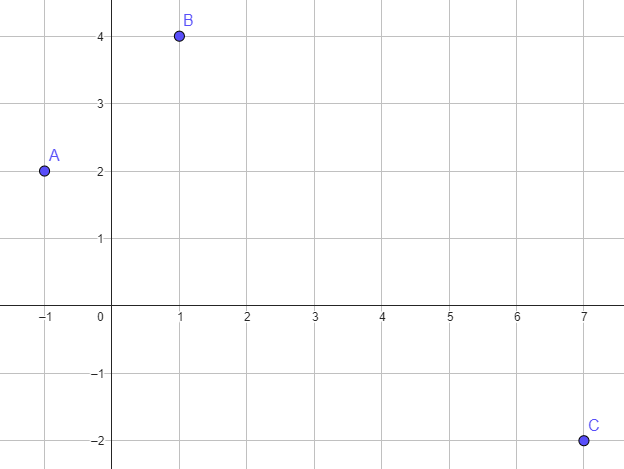

3) A(−1 ; 2), B(1 ; 4) et C(7 ; −2) sont trois points du plan muni d'un repère (O ; I, J).
Calculer les coordonnées du point D tel que ABCD soit un parallélogramme.
Étape 1:
On calcule les coordonnées de K, le milieu de [AC], diagonale du parallélogramme ABCD.
x_K=\dfrac{-1+7}{2}
y_K=\dfrac{2+(-2)}{2}
et
x_K=\dfrac{6}{2}
y_K=\dfrac{0}{2}
et
x_K=3
y_K=0
et
K(3~;~0)
Étape 2:
K est aussi le milieu de la diagonale [BD], donc on a :
\dfrac{x_B+x_D}{2}=x_K
\dfrac{y_B+y_D}{2}=y_K
et
\dfrac{1+x_D}{2}=3
\dfrac{4+y_D}{2}=0
et
1+x_D=6
4+y_D=0
et
x_D=5
et
y_D=-4
D(5~;~-4)
V
F
V
F
y_K=\dfrac{3+(-3)}{2}
y_K=0\text{ donc }K\in (OI).
A(1~;3)~;~C(3~;~-3)
x_L=\dfrac{1+(-2)}{2}
x_L=-0,5\neq 0\text{ donc }L\notin (OJ).
A(1~;3)~;~B(-2~;~0)
y_M=\dfrac{0+(-3)}{2}
y_M=-1,5\neq 0\text{ donc }M\notin (OI).
B(-2~;~0)~;~C(3~;~-3)
Vrai
Faux
Faux
(A, B et C uniquement)
x_K=\dfrac{1,5+4}{2}=2,75
y_K=\dfrac{8+5}{2}=6,5
et
K\left(2,75 ~;~6,5\right)
Le point D est le symétrique du point A par rapport au point K si et seulement si le point K est le milieu de [AD] :
\dfrac{1+x_D}{2}=2,75
\dfrac{3+y_D}{2}=6,5
et
1+x_D=5,5
et
3+y_D=13
x_D=4,5
et
y_D=10
D\left(4,5 ~;~10\right)
Les diagonales [BC] et [AD] du quadrilatère ABCD ont le même milieu K donc ABCD est un parallélogramme.
Distance
Soit (O, I , J) un repère orthonormé du plan.
A (xA ; yA) et B (xB ; yB) deux points du plan.
AB=\sqrt{(x_B-x_A)^2+(y_B-y_A)^2}
La distance AB vérifie :
Le triangle ABC semble isocèle en C.
AC = \sqrt{(1-(-3))^2+(-4-3)^2}= \sqrt{4^2+(-7)^2}=\sqrt{16+49}= \sqrt{65}
BC = \sqrt{(1-2)^2+(-4-4)^2}=\sqrt{(-1)^2+(-8)^2} = \sqrt{1+64} = \sqrt{65}
AC = BC\text{ donc le triangle ABC est isocèle en C.}
On calcule les distances AC et BC pour montrer qu'elles sont égales :
AC=\sqrt{(x_C-x_A)^2+(y_C-y_A)^2}
BC=\sqrt{(x_C-x_B)^2+(y_C-y_B)^2}
Dans le repère \( (A\;;B\;,D)\) on a :
A(0\;;0)\;;B(1\;;0)\;;D(0\;;1)\;;
C(1\;;1)\;;E\left(\dfrac{1}{2}\;;1\right)\;;F\left(\dfrac{3}{4}\;;\dfrac{1}{4}\right)\;;
O\left(\dfrac{1}{2}\;;\dfrac{1}{2}\right)\;;
Le repère étant orthonormé on peut utiliser la formule de calcul d’une distance :
EF = \sqrt{(x_F-x_E)^2+(y_F-y_E)^2}
EF = \sqrt{\left(\dfrac{3}{4}-\dfrac{1}{2}\right)^2+\left(\dfrac{1}{4}-1\right)^2}
EF = \sqrt{\left(\dfrac{1}{4}\right)^2+\left(-\dfrac{3}{4}\right)^2}
EF = \sqrt{\dfrac{10}{16}}=\sqrt{0,625}
\text{On a de même} \;AF = \sqrt{\dfrac{10}{16}}=\sqrt{0,625}\;et\;AE = \sqrt{\dfrac{5}{4}}=\sqrt{1,25}
D'après la question 3., \(EF=AF\) donc le triangle AEF est isocèle en F.
\text{On a de plus} \;AF^2+EF^2 = \dfrac{10}{16}+\dfrac{10}{16} =\dfrac{5}{4}=AE^2
donc d'après la réciproque du théorème de Pythagore le triangle AEF est rectangle en F.
Conclusion : le triangle AEF est isocèle rectangle en F.
2. D’après la figure ci-contre, on peut conjecturer que le quadrilatère est un losange.
3. On peut montrer que [BD] et [AC] se coupent en leur milieu et que AB = BC...
Les points K et L sont confondus donc le quadrilatère ABCD est un parallélogramme.
AB = \sqrt{\left(\dfrac{1}{2}-\left(-\dfrac{1}{2}\right)\right)^2+\left(2-(-1)\right)^2}=\sqrt{1^2+3^2}=\sqrt{10}
BC = \sqrt{\left(\dfrac{3}{2}-\dfrac{1}{2}\right)^2+\left(-1-2\right)^2}=\sqrt{1^2+3^2}=\sqrt{10}
On a AB = BC ; Le parallélogramme ABCD a deux côtés consécutifs de même longueur donc c'est un losange.
Vecteurs
et coordonnées

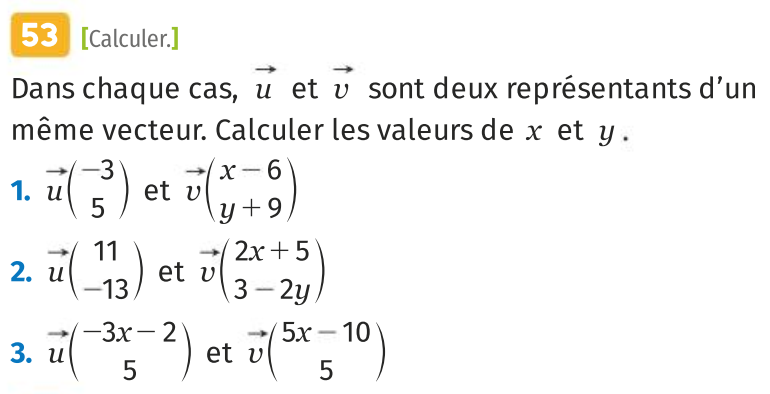

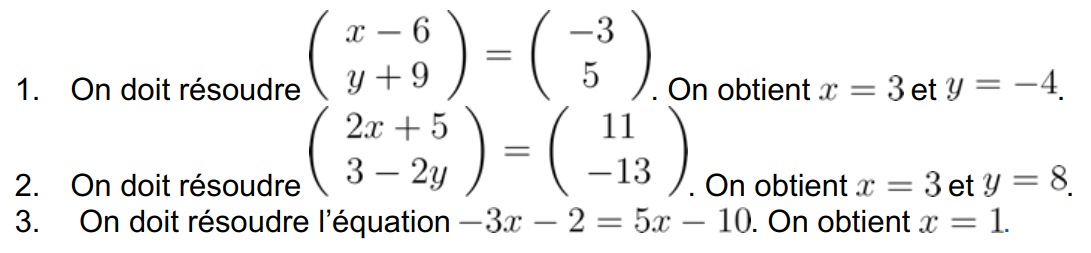

\vec{u}=\vec{v} \text{ donc }\vec{u}\text{ et } \vec{v} \text{ ont les mêmes coordonnées : }
\begin{align*}
x-6&=-3\\
x&=-3+6\\
x&=3
\end{align*}
\begin{align*}
y+9&=5\\
y&=5-9\\
y&=-4
\end{align*}
\vec{u}=\vec{v} \text{ donc }\vec{u}\text{ et } \vec{v} \text{ ont les mêmes coordonnées : }
\begin{align*}
2x+5&=11\\
2x&=6\\
x&=3
\end{align*}
\begin{align*}
3-2y&=-13\\
-2y&=-16\\
y&=8
\end{align*}
\vec{u}=\vec{v} \text{ donc }\vec{u}\text{ et } \vec{v} \text{ ont les mêmes coordonnées : }
\begin{align*}
-3x-5x&=-10+2\\
-8x&=-8\\
x&=1
\end{align*}

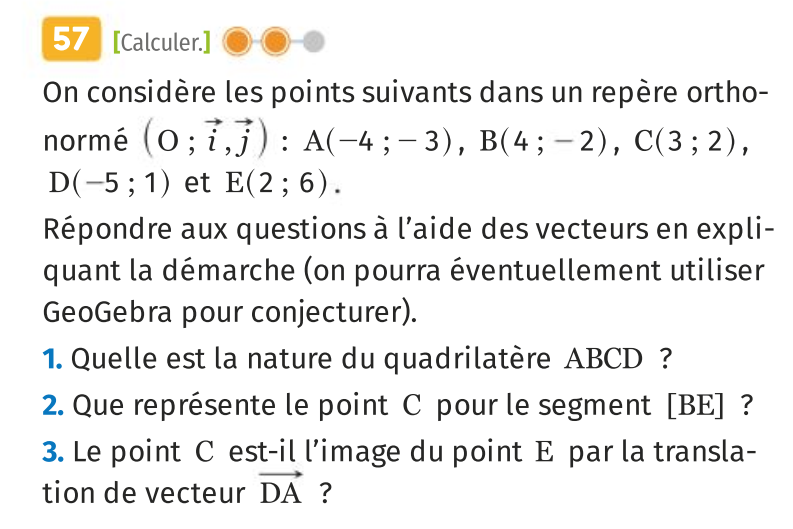

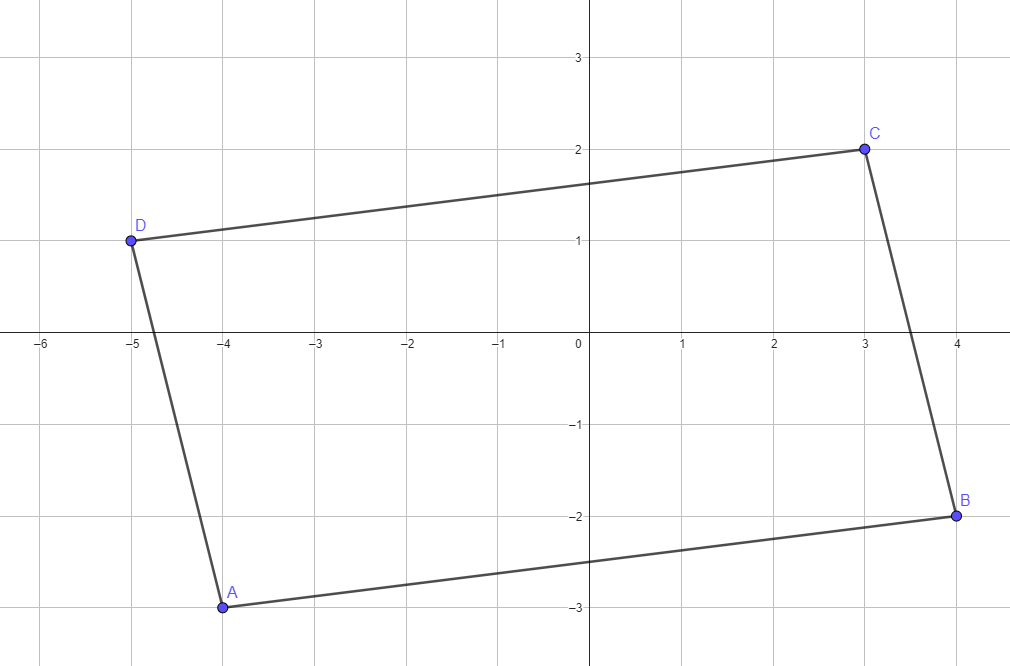

On conjecture que ABCD est un parallélogramme.
Pour le démontrer on va prouver que \( \overrightarrow{AB}=\overrightarrow{DC}\).
\overrightarrow{AB}\begin{pmatrix}x_{B}-x_{A}
\\y_{B}-y_{A}\end{pmatrix}
\overrightarrow{AB}\begin{pmatrix}4-(-4)
\\-2-(-3)\end{pmatrix}
\overrightarrow{AB}\begin{pmatrix}8
\\1\end{pmatrix}
\overrightarrow{DC}\begin{pmatrix}x_{C}-x_{D}
\\y_{C}-y_{D}\end{pmatrix}
\overrightarrow{DC}\begin{pmatrix}3-(-5)
\\2-1\end{pmatrix}
\overrightarrow{DC}\begin{pmatrix}8
\\1\end{pmatrix}
\overrightarrow{AB}\text{ et } \overrightarrow{DC} \text{ ont les mêmes coordonnées donc }\overrightarrow{AB}=\overrightarrow{DC}.
\text{On en déduit que }ABCD \text{ est un parallélogramme.}

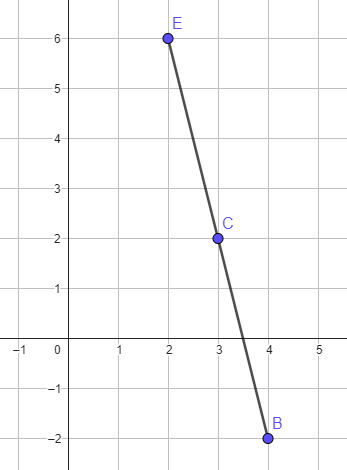

C\text{ est le milieu de [BE].}
Pour le démontrer on va prouver que \( \overrightarrow{BC}=\overrightarrow{CE}\).
\overrightarrow{BC}\begin{pmatrix}x_{C}-x_{B}
\\y_{C}-y_{B}\end{pmatrix}
\overrightarrow{BC}\begin{pmatrix}3-4
\\2-(-2)\end{pmatrix}
\overrightarrow{BC}\begin{pmatrix}-1
\\4\end{pmatrix}
\overrightarrow{CE}\begin{pmatrix}x_{E}-x_{C}
\\y_{E}-y_{C}\end{pmatrix}
\overrightarrow{CE}\begin{pmatrix}2-3
\\6-2\end{pmatrix}
\overrightarrow{CE}\begin{pmatrix}-1
\\4\end{pmatrix}
\overrightarrow{BC}\text{ et } \overrightarrow{CE} \text{ ont les mêmes coordonnées donc }\overrightarrow{BC}=\overrightarrow{CE}.
\text{ On en déduit que }C\text{ est le milieu de [BE].}

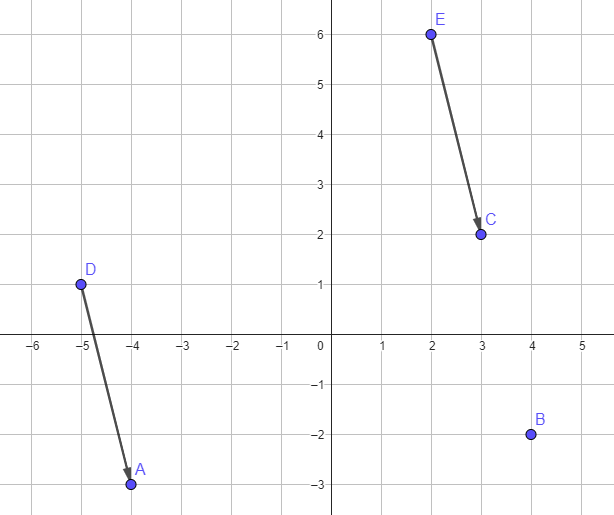

C\text{ est l'image de }E \text{ par la translation}
\text{de vecteur }\overrightarrow{DA}.
Pour le démontrer on va prouver que \( \overrightarrow{EC}=\overrightarrow{DA}\).
\overrightarrow{EC}\begin{pmatrix}x_{C}-x_{E}
\\y_{C}-y_{E}\end{pmatrix}
\overrightarrow{EC}\begin{pmatrix}3-2
\\2-6\end{pmatrix}
\overrightarrow{EC}\begin{pmatrix}1
\\-4\end{pmatrix}
\overrightarrow{DA}\begin{pmatrix}x_{A}-x_{D}
\\y_{A}-y_{D}\end{pmatrix}
\overrightarrow{DA}\begin{pmatrix}-4-(-5)
\\-3-1\end{pmatrix}
\overrightarrow{DA}\begin{pmatrix}1
\\-4\end{pmatrix}
\overrightarrow{EC}\text{ et } \overrightarrow{DA} \text{ ont les mêmes coordonnées donc }\overrightarrow{EC}=\overrightarrow{DA}.
\text{ On en déduit que }C\text{ est l'image de }E \text{ par la translation de vecteur }\overrightarrow{DA}.
\vec{u}
\vec{v}
\vec{w}

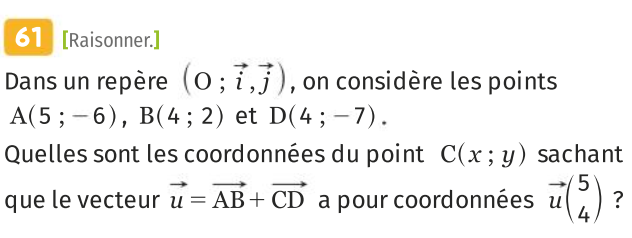

\overrightarrow{AB}\begin{pmatrix}x_{B}-x_{A}
\\y_{B}-y_{A}\end{pmatrix}
\overrightarrow{AB}\begin{pmatrix}4-5)
\\2-(-6)\end{pmatrix}
\overrightarrow{AB}\begin{pmatrix}-1
\\8\end{pmatrix}
\overrightarrow{CD}\begin{pmatrix}x_{D}-x_{C}
\\y_{D}-y_{C}\end{pmatrix}
\overrightarrow{CD}\begin{pmatrix}4-x
\\-7-y\end{pmatrix}
\text{donc }\overrightarrow{u}\begin{pmatrix}-1+4-x
\\8-7-y\end{pmatrix}
\overrightarrow{u}\begin{pmatrix}3-x
\\1-y\end{pmatrix}
\text{or }\overrightarrow{u}\begin{pmatrix}5
\\4\end{pmatrix}
\begin{align*}
3-x&=5
\end{align*}
\begin{align*}
1-y&=4
\end{align*}
\text{On doit donc résoudre }
\text{ et }
\text{Conclusion : }C(-2\,;-3)
\begin{align*}
-x&=5-3\\
x&=-2
\end{align*}
\begin{align*}
-y&=4-1\\
y&=-3
\end{align*}

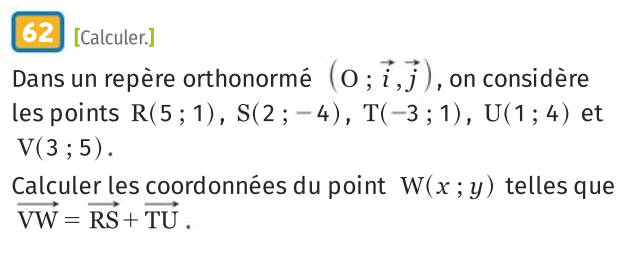

\overrightarrow{RS}\begin{pmatrix}x_{S}-x_{R}
\\y_{S}-y_{R}\end{pmatrix}
\overrightarrow{RS}\begin{pmatrix}2-5
\\-4-1\end{pmatrix}
\overrightarrow{RS}\begin{pmatrix}-3
\\-5\end{pmatrix}
\overrightarrow{TU}\begin{pmatrix}x_{U}-x_{T}
\\y_{U}-y_{T}\end{pmatrix}
\overrightarrow{TU}\begin{pmatrix}1-(-3)
\\4-1\end{pmatrix}
\text{donc }\overrightarrow{VW}\begin{pmatrix}-3+4
\\-5+3\end{pmatrix}
\overrightarrow{VW}\begin{pmatrix}1
\\-2\end{pmatrix}
\text{or }\overrightarrow{VW}\begin{pmatrix}x-3
\\y-5\end{pmatrix}
\begin{align*}
x-3&=1
\end{align*}
\begin{align*}
y-5&=-2
\end{align*}
\text{On doit donc résoudre }
\text{ et }
\text{Conclusion : }W(4\,;3)
\begin{align*}
x&=4
\end{align*}
\begin{align*}
y&=3
\end{align*}
\overrightarrow{TU}\begin{pmatrix}4
\\3\end{pmatrix}
Configurations du plan 2025
By Jean-Marc Kraëber
Configurations du plan 2025
Lycée Saint-Exupery
