Conexiones, puertos y arranque

Johnattan Jaramillo G.

jjaramillo238@misena.edu.co

Contenidos

  • Puertos y conexiones
  • Códigos de sonido

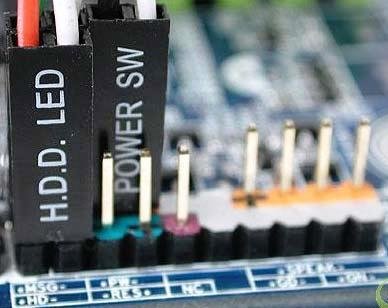

  • Indicadores de luz

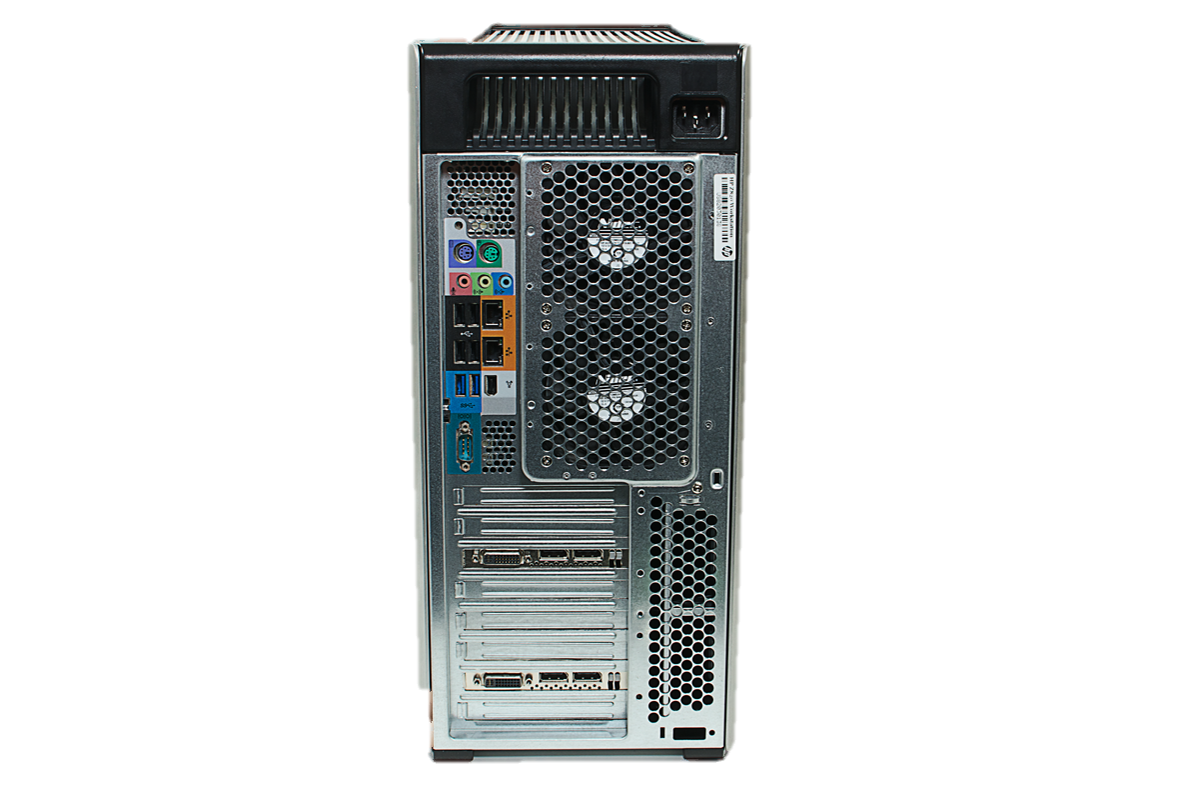

Puertos y conexiones

Conceptos básicos

Interfaz

Punto de comunicación entre dos componentes de hardware/software

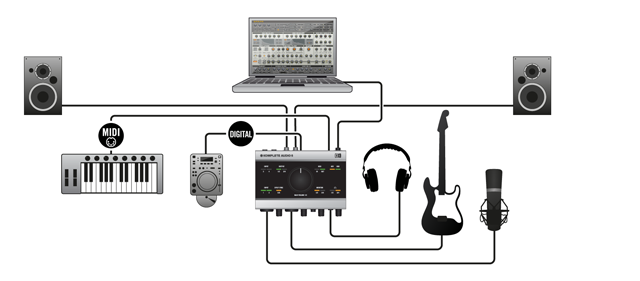

Comunicación entre micrófono con condensador y PC usando interfaz de audio

Conceptos básicos

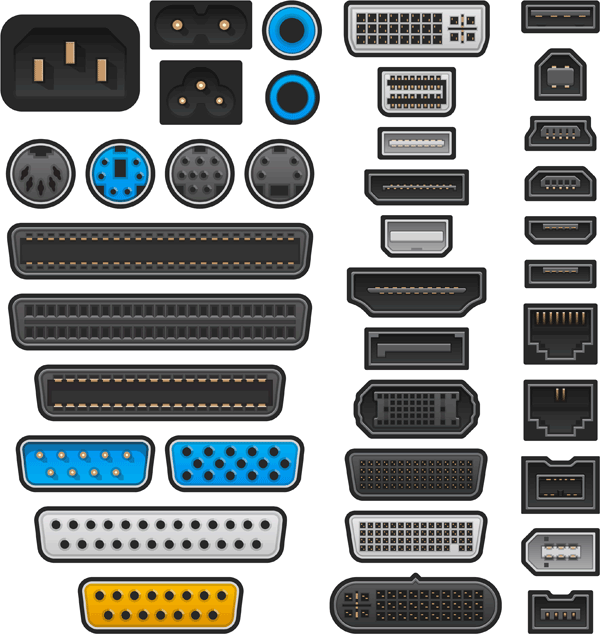

Puerto

Interfaz de hardware que permite enviar y/o recibir datos

Dispositivos de entrada

Dispositivos de salida

Dispositivos de entrada y salida

Entrada y salida de datos

Conceptos básicos

Bus

Sistema de transferencia de datos entre componentes de hardware

CARACTERÍSTICAS

Por tipo
  • Serie: Envío bit a bit
  • Paralelo: Envío por bytes al mismo tiempo

Transferencia de datos

Por función
  • Memoria: Direcciones de memoria
  • Datos: CPU y unidades
  • Control: Comunica datos y memoria

Conceptos básicos

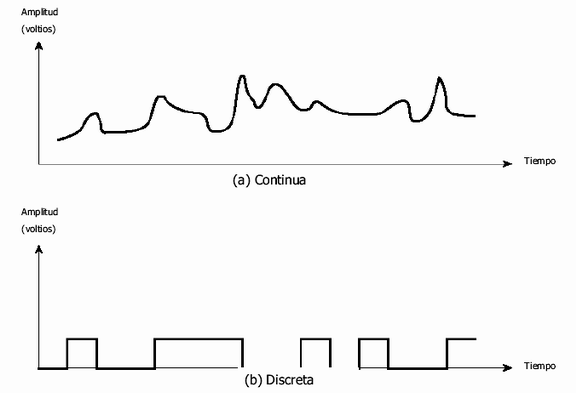

Señales

Análogicas

  • Dependen del medio
  • Continua
  • Voltaje directo
  • Poco control
  • No dependen del medio
  • Discreta
  • Pulsos eléctricos (bits)
  • Alto control

Digitales

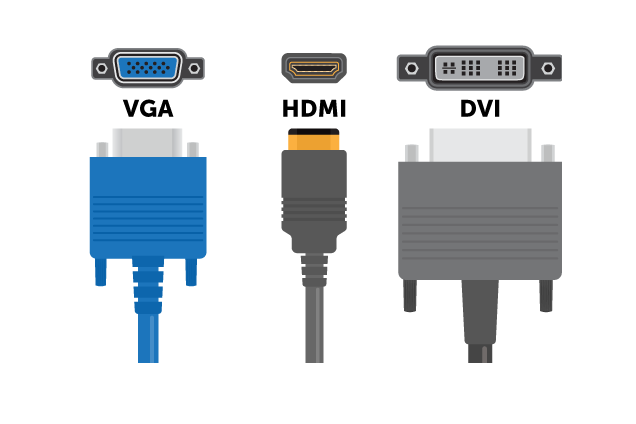

Puertos de video

Puertos de video

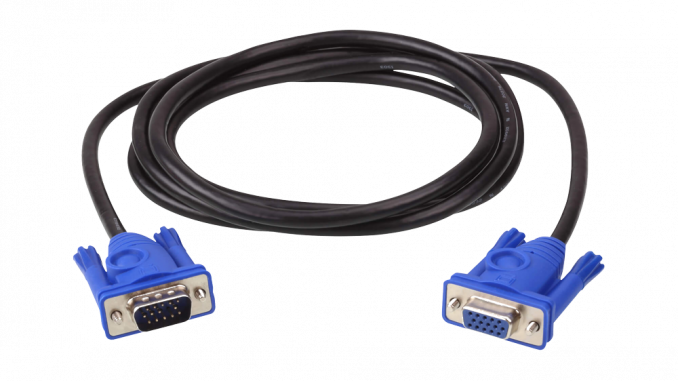

VGA

Video Graphics Array

PINES

15

CARACTERÍSTICAS

Salida estándar de video

Transmisión de señales analógicas

Puertos de video

VGA

Video Graphics Array

PINES

15

CONEXIONES

Monitores externos

Televisores

Videoproyectores

Puertos de video

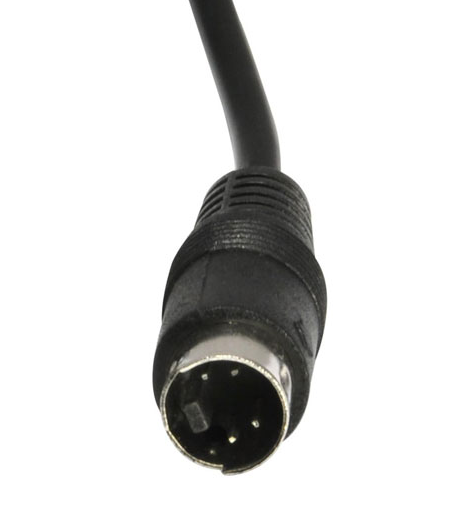

S-Video

Simple Video

PINES

4

CARACTERÍSTICAS

Transmisión de información de brillo y color por separado

Puertos de video

S-Video

Simple Video

PINES

4

CONEXIONES

Reproductores de DVD

Televisores

Consolas de videojuegos

Videocámaras

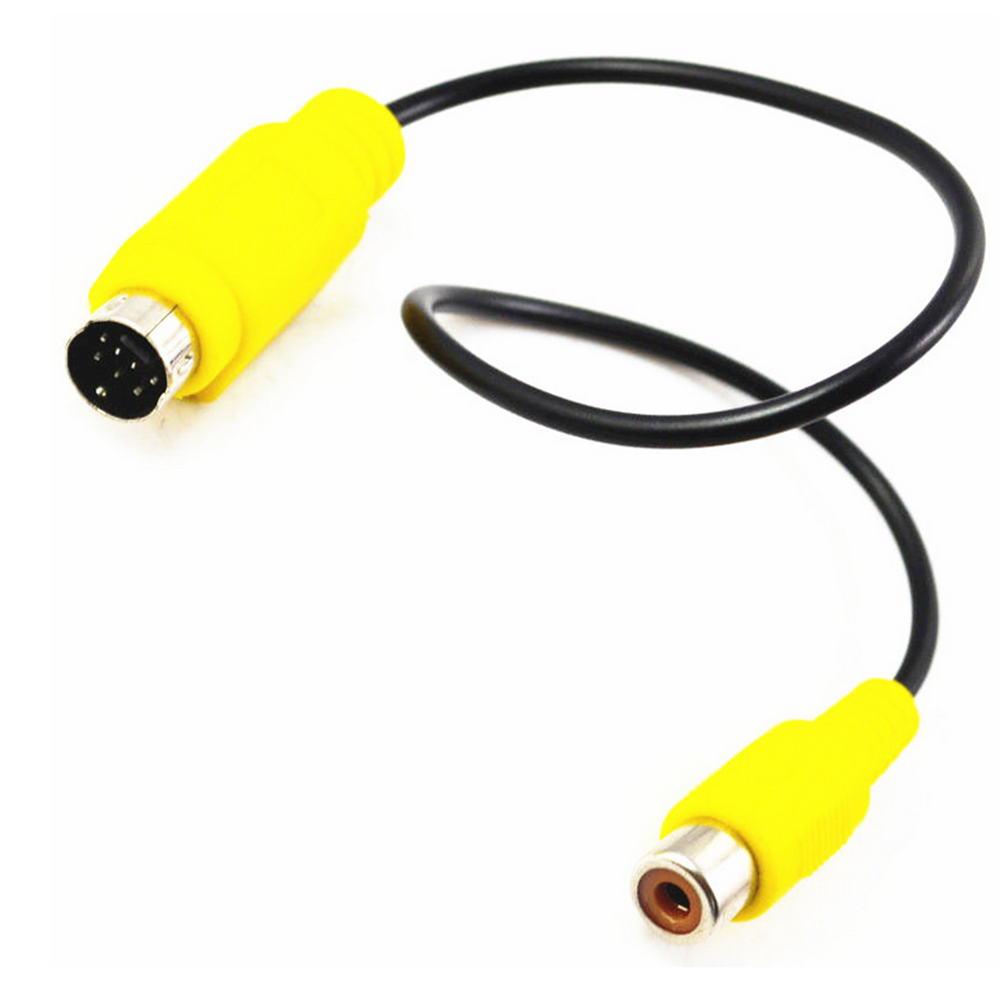

Puertos de video

S-Video

Simple Video

PINES

7

CARACTERÍSTICAS

Transmisión de información de brillo y color por separado

Puertos de video

S-Video

Simple Video

PINES

7

CONEXIONES

Reproductores de DVD

Televisores

Consolas de videojuegos

Videocámaras

Puertos de video

HDMI

High Definition Multimedia Interface

PINES

19

CARACTERÍSTICAS

Transmisión de audio y video digital de alta definición multicanal

Puertos de video

HDMI

High Definition Multimedia Interface

PINES

19

CONEXIONES

Reproductores de DVD

Televisores de alta gama

Consolas de videojuegos

Monitores de alta gama

Blu-Ray

Videoproyectores

Puertos de video

HDMI

High Definition Multimedia Interface

HDMI TIPO A

HDMI TIPO B

HDMI TIPO C

HDMI TIPO D

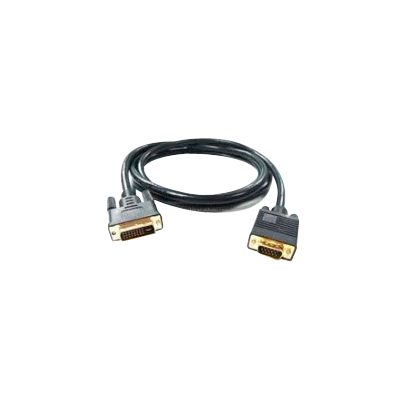

Puertos de video

DVI

Digital Video Interface

PINES

24

CARACTERÍSTICAS

Máxima calidad de visualización posible en pantallas digitales

Puertos de video

DVI

Digital Video Interface

PINES

24

CONEXIONES

Monitores LCD

Videoproyectores

Puertos de video

DVI

Digital Video Interface

DVI-I

Digital y analógica

DVI-D

DVI-A

MINI-DVI

MICRO-DVI

Digital

Analógica

Puertos de video

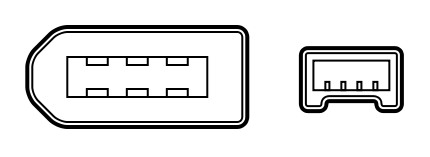

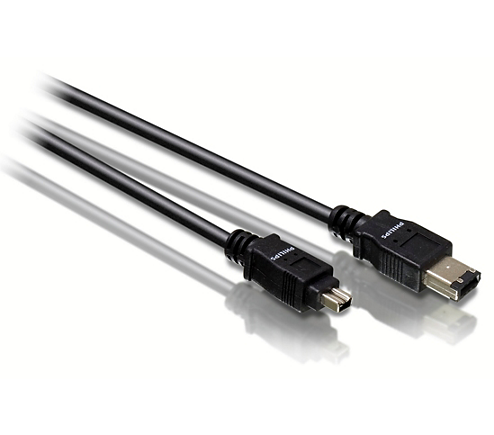

Firewire

IEEE 1394

PINES

6

CARACTERÍSTICAS

Captura video directamente desde cámaras de video mediante conversores de audio y video

El valor máximo de transferencia se sitúa en 400 mbps

Puertos de video

Firewire

IEEE 1394

PINES

6

CONEXIONES

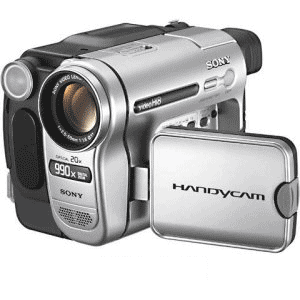

Cámaras digitales

Video cámaras

Puertos de video

Firewire

IEEE1394

Firewire 400

400 Mb/s (50 MB/s)

Firewire 800

Firewire 1600

Firewire 3200

800 Mb/s (100 MB/s)

1.6 Gb/s (200 MB/s)

3.2 Gb/s (400 MB/s)

Puertos estándar

Centronics Parallel

PINES

36

CARACTERÍSTICAS

Estándar

Antiguo

Ampliamente usado

CONEXIONES

Impresoras

Puertos estándar

DB25

Puerto paralelo

PINES

25

CARACTERÍSTICAS

Conector analógico

Transmisión asíncrona de datos según norma RS232

Transmite bits simultánea y bidireccionalmente (a través de diferentes hilos)

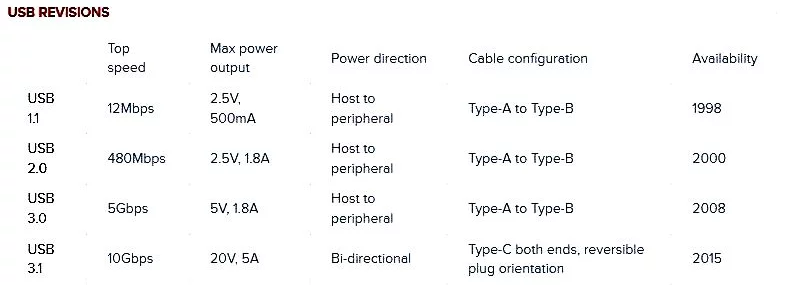

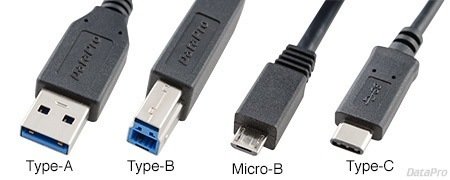

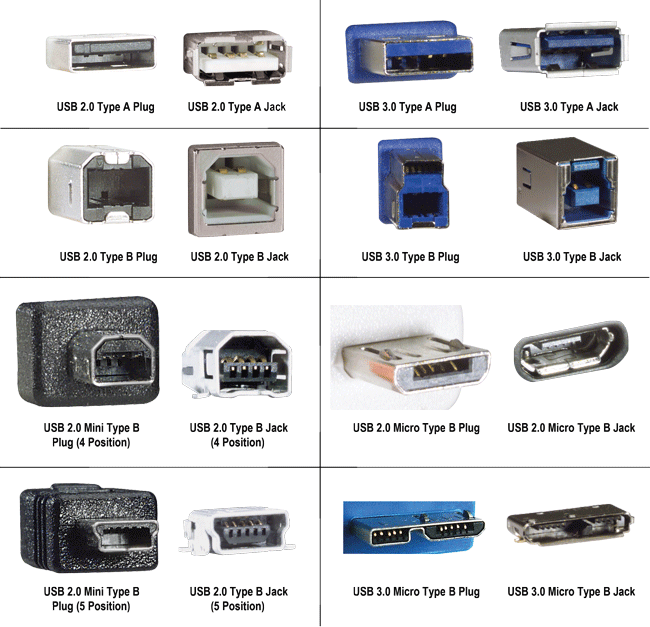

Puertos universales

Puertos universales

Puertos estándar

DB25

Puerto paralelo

PINES

25

CONEXIONES

Impresoras

Conexiones en serie

Conexiones en paralelo

Puertos estándar

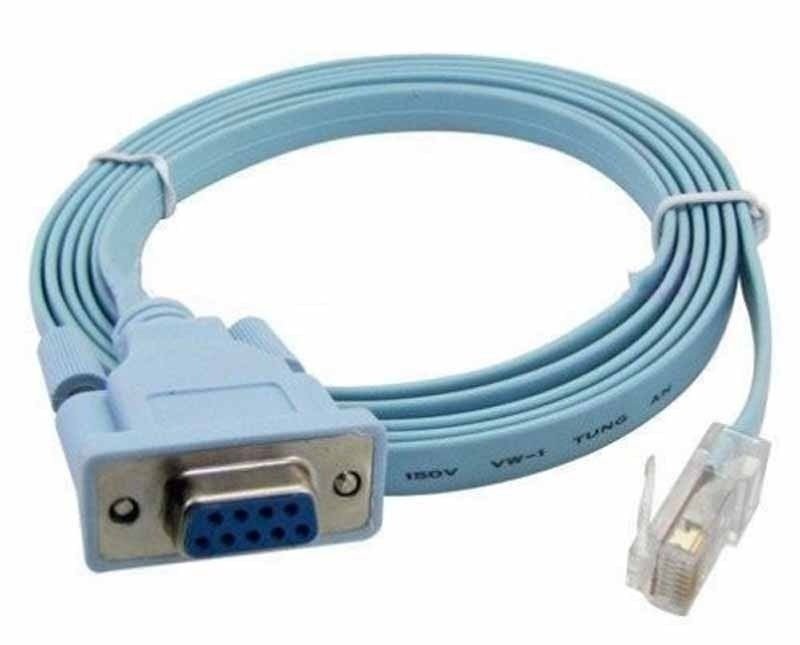

DB9

Puerto serial

PINES

9

CARACTERÍSTICAS

Conector analógico

Transmisión síncrona de datos según norma RS232

Transmite de a un bit a la vez (a través de un único hilo)

Bajo costo y sencillez

Puertos estándar

DB9

Puerto serial

PINES

9

CONEXIONES

Consola (conf. de routers)

Mouse

Teclado

Puertos de red

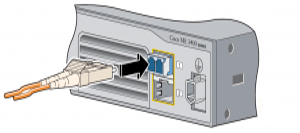

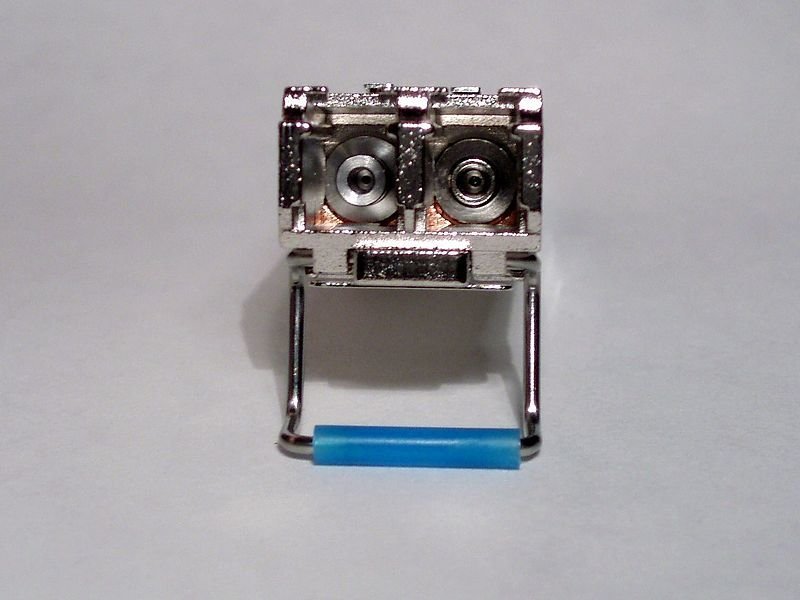

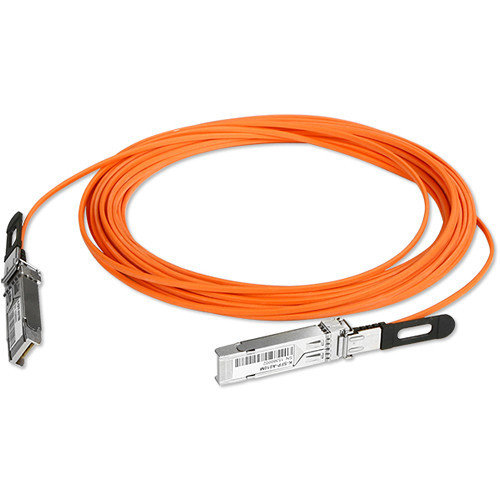

SPF

Small Form-factor Pluggable

CARACTERÍSTICAS

Utilización señales ópticas en lugar de señales eléctricas (fibra óptica)

Altas velocidades inalámbricas

Transmisión de datos en largas distancias hasta 140 km

Puertos de red

SPF

Small Form-factor Plugagable

CONEXIONES

Dispositivos de red

Routers

Switches

Computadores

Puertos de red

Ethernet

Puerto de red estándar

CARACTERÍSTICAS

Soporta conexiones de red más confiables y más rápidas que las conexiones inalámbricas

Puertos de red

Ethernet

Puerto de red estándar

CONEXIONES

Dispositivos de red

Routers

Switches

Computadores

Códigos de sonido (Beep codes)

Códigos de sonido

Secuencia de arranque (Boot)

Gestor de arranque:

Inicia

  • Dispositivos
  • Sistema operativo

CONCEPTOS BÁSICOS

Códigos de sonido

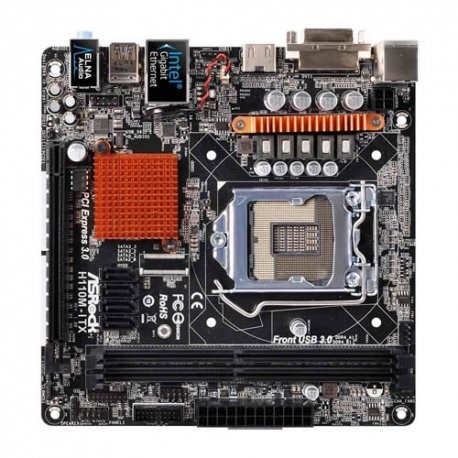

ROM

Read Only Memory

CONCEPTOS BÁSICOS

Memoria de solo lectura

Chip de memoria situado en la placa base que almacena los datos de manera permanente, sin que puedan se modificados aunque se apague el ordenador La memoria ROM contiene pequeños programas, imprescindibles para el correcto funcionamiento del ordenador, y vienen cargados de fábrica

Códigos de sonido

RAM

Random Access Memory

CONCEPTOS BÁSICOS

Memoria de acceso aleatorio

Chip de memoria situado en la placa base que almacena los datos que el computador está utilizando en el momento presente. El almacenamiento es considerado temporal por que los datos y programas permanecen en ella mientras que la computadora este encendida o no sea reiniciad.

Códigos de sonido

CMOS

Complementary metal-oxide-semiconductor

CONCEPTOS BÁSICOS

Semiconductor complementario de óxido metálico

Tipo de memoria que almacena información sobre la configuración del sistema, por ejemplo la elección de velocidad de buses, los tipos de discos duros instalados, secuencia de arranque, información de seguridad como la contraseña de modificación, overclock del procesador, activación de dispositivos, entre otras

Códigos de sonido

BOOT

CONCEPTOS BÁSICOS

Gestor de arranque

Proceso que inicia el gestor de arranque, que es un programa ejecutado por el BIOS cuando se enciende una computadora. Se encarga de la inicialización del sistema y de los dispositivos.

Códigos de sonido

BIOS

CONCEPTOS BÁSICOS

Sistema básico de entrada y salida

El software BIOS es instalado dentro de la PC, y es el primer programa que se ejecuta cuando se enciende la computadora.

Basic Input Output System
