Creación de escenarios

¿Qué es?

Software para el modelado 3D desarrollado por Google.

¿Usos?

  • Modelado 3D
  • Dibujo técnico
  • Arquitectura
  • Interiorismo
  • Estructuras
  • Google Earth

Licencia

Freeware

https://www.sketchup.com/es

Accesibilidad

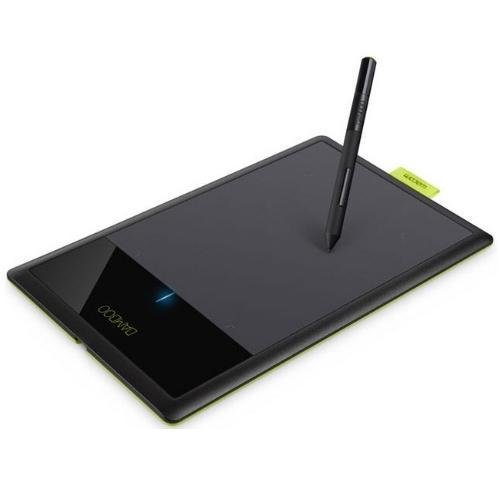

Tableta gráfica

Facilidad

  • Comienza dibujando líneas y figuras.
  • Empuja y jala superficies para convertirlas en figuras en 3D.
  • Estira, copia, gira y pinta para construir lo que quieras.

Space navigator

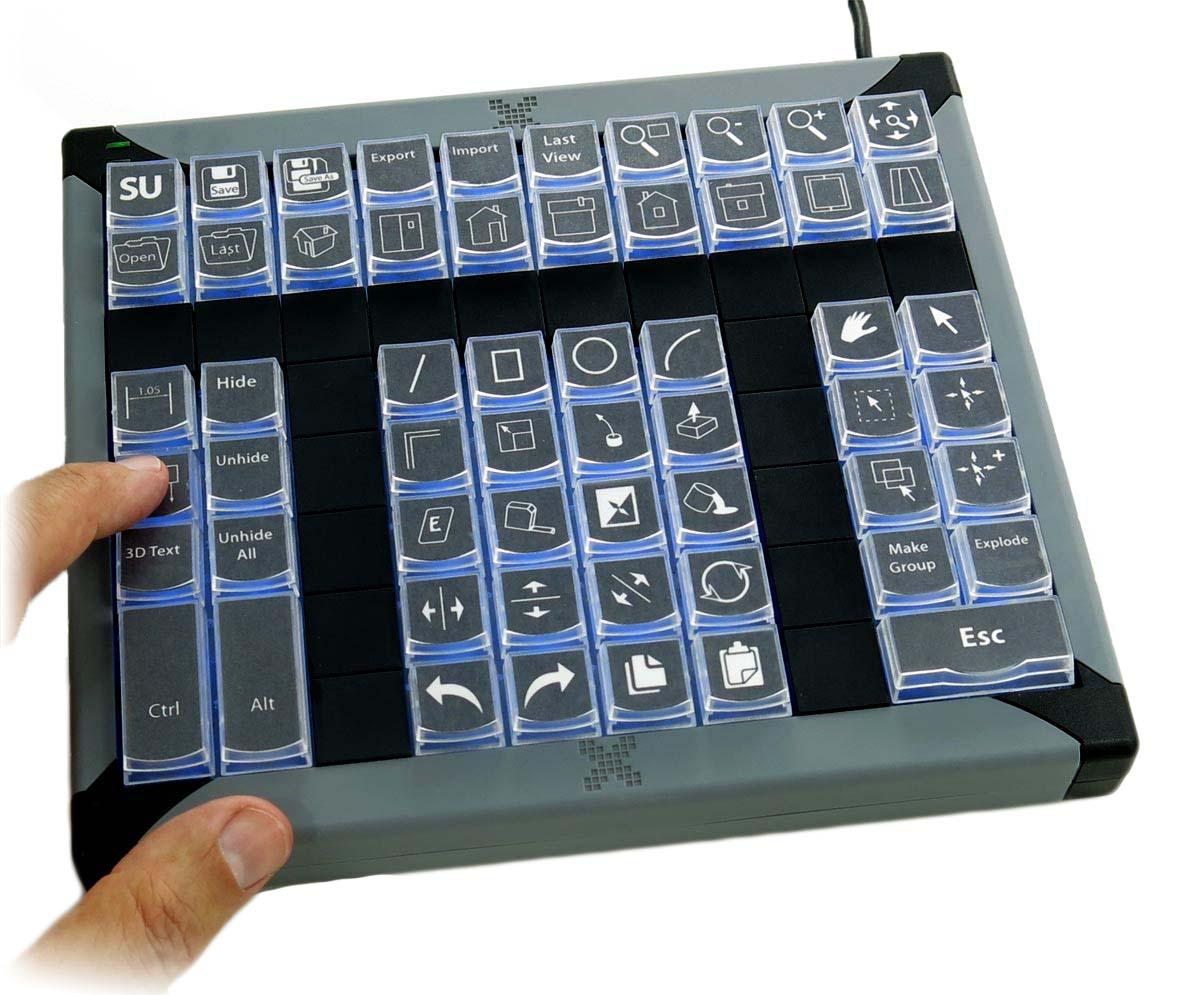

Keypad

Post-Producción

  • Render fotorealista
  • Rendes Vray

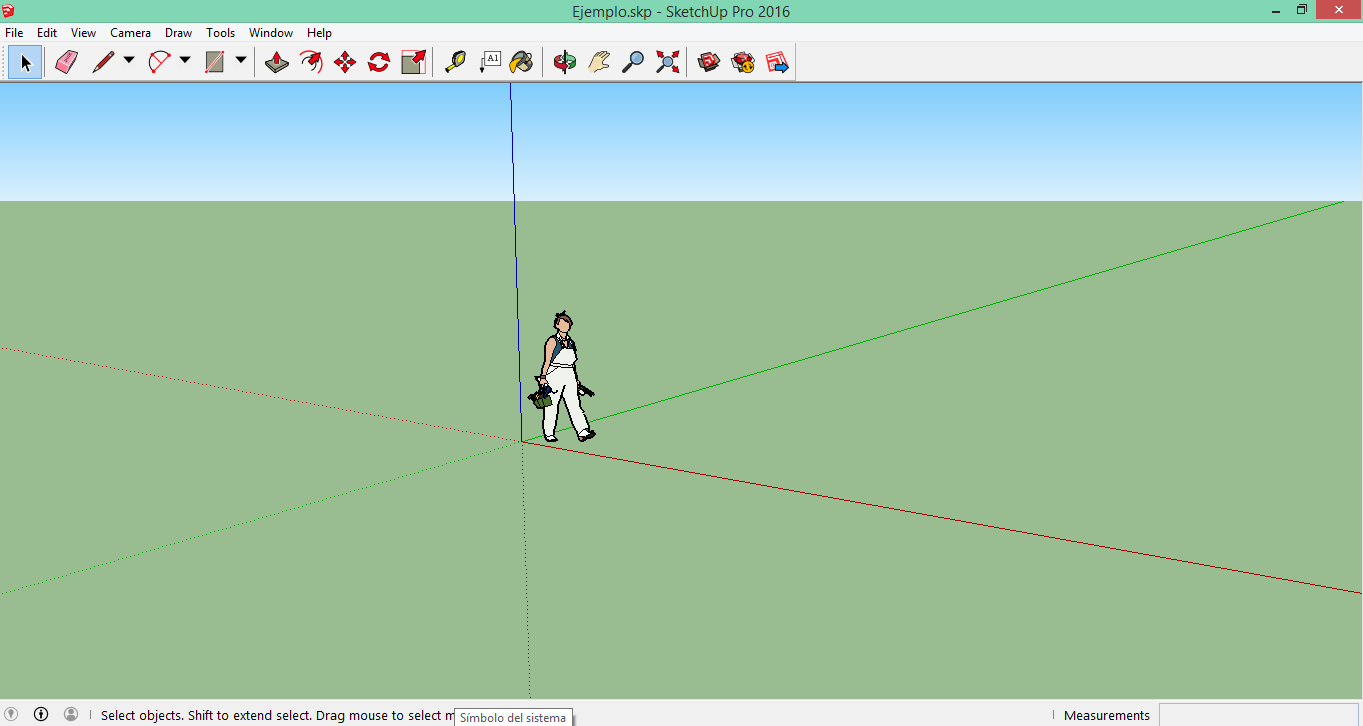

Interfaz

Los componente de ubican en el espacio de tres dimensiones representadas por los ejes (x,y,z)

Barra de herramientas

2

Menú principal

1

3

Área de trabajo

Eje x

Eje y

Eje z

Seleccionar

Permite seleccionar caras y aristas

1 Click Selecciona

Cara

2 Click Selecciona Cara+Aristas

3 Click Selecciona

Componente

Ctrl + Cara Selecciona

1 o más caras

Borrar

Permite eliminar el componente seleccionado

Herramientas

Líneas

Permite trazar líneas rectas y a mano alzada

Arcos

Permite trazar formas rectangulares, circulares y poligonales

Formas

Permite trazar curvas circulares y en arco

Empujar-tirar

Permite empujar la caras para formar volúmenes

CTRL+Empujar Anexa un volumen nuevo a partir de la cara actual

Equidistancia

Permite generar figuras concéntricas (conservan la proporción entre el borde y el centro)

Herramientas

Rotar

Permite cambiar el ángulo de un elemento, fijando uno de los ejes coordenados.

Mover

Permite desplazar un elemento de una posición a otra. Presionando las flechas del teclado, podemos dirigir el movimiento.

CTRL+Mover Luego de seleccionar una cara o componente, permite duplicarlo.



Permite cambiar el tamaño de un elemento proporcionalmente.

Escalar

Modelado 3D

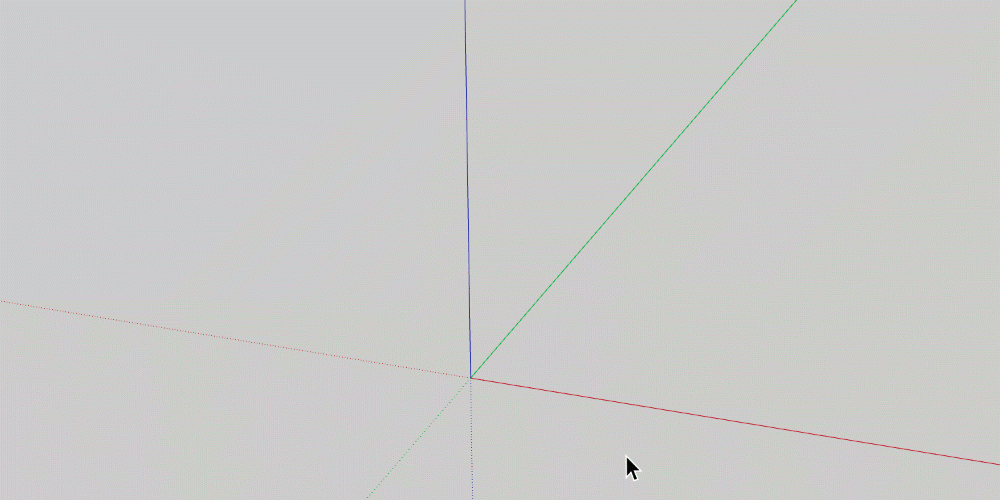

Pieza de ajedrez

Continuará...

Presentación en construcción
