Introducció a la
visualització de dades

Màster de Periodisme de Dades i Fact Checking

Laura Navarro Soler

Visualització de Dades

Visualització de Dades

Assignatura

Google Spreadsheets

Datawrapper

Flourish

Illustrator

Mapbox

D3.js

R (ggplot2)



Eines

Avaluació

Assistència

Pràctiques/exercicis

Seguiment actiu





Visualització de Dades

Programa

  • 15 des.  Introducció a la visualització de dades (3h)
  • 22 des. Tipus de gràfics i bones pràctiques. Datawrapper (3h)
  • 12 gen. Eines bàsiques I: RAW Graphs, Datawrapper (3h)
  • 19 gen. D3. Martín González (The Economist) (3h)
  • 27 gen.  Eines bàsiques II: Flourish (3h)
  • 3 feb. Infografia. Ferran Morales (Mundo Deportivo) (3h)
  • 10 feb. Mapes i dades geolocalitzades. (3h)
  • 17 feb. Eines avançades: gràfics amb ggplot2 (3h)
  • 24 feb. Eines avançades II: ggplot2 i mapes (3h)
  • 3 març. Mapbox. (3h)
  • 10 març. Demografia i R. Juan Galeano (CED) (3h)
  • 17 març. Mapes II (3h)
  • 24 març. Taller

Visualització de Dades

Bibliografia

  •  Cairo, Alberto. The Truthful Art: Data, Charts, and Maps for   Communication


  • Rovira Samblancat, Pere, Pascual Cid, Víctor. Analítica Visual. Com explorar, analitzar i comunicar dades (2021).

  • Tufte, Edward. The Visual Display of Quantitative Information.


  • Wilke, Claus. Fundamentals of Data Visualization: https://clauswilke.com/dataviz/


  • BBC Visual and Data Journalism cookbook for R graphics (R): https://bbc.github.io/rcookbook/


  • Dougherty, Jack; Ilyankou, Ilya. Hands on Data Visualization (R):

      https://handsondataviz.org/

CLASSE 1

15/12/2021

introducció a la visualització de dades

Visualització de Dades

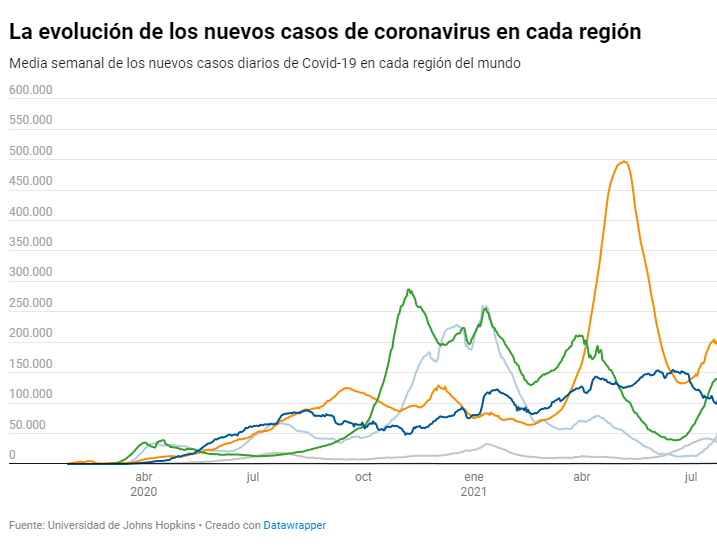

John Hopkins University

Coronavirus Simulator — The Washington Post

The “Flatten the curve” graph

Traducció de dades en cru a elements visuals

què és la visualització de dades

per detectar patrons, tendències i valors atípics

Visualització de dades

infografia
=!
visualització de dades

INFOGRAFIA

infografía

De Infographie®, marca reg.


1. f. Técnica de elaboración de imágenes mediante computadora.


2. f. Imagen obtenida por infografía.


3. f. Representación gráfica que apoya una información de prensa.

Real Academia Española ©

INFOGRAFIA

Adolfo Arranz

Germanwings flight-Inconsolata

INFOGRAFIA

'El Viaje de oro de Sandra Sánchez'-Miguel Ángel Fernández

INFOGRAFIA

VISUALITZACIÓ DE DADES

A graphical representation of data, which is either an internal construct of the mind or an external artifact supporting decision making



C. Ware 2000



VISUALITZACIÓ DE DADES

VISUALITZACIÓ DE DADES

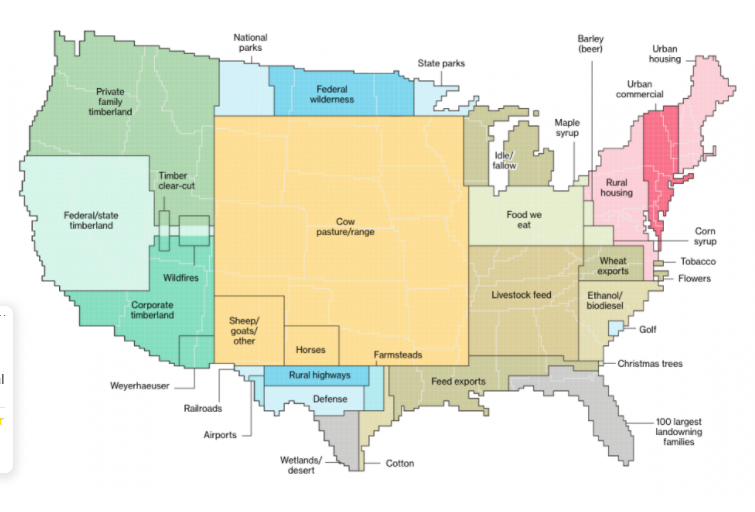

How America Uses its land - Bloomberg

VISUALITZACIÓ DE DADES

Font: Podios

Visualització de dades

breu història

William Playfair (s.XVIII)


Florence Nightingale (1854)

Visualització de dades

breu història

Charles Minard (1869)

Visualització de dades

breu història

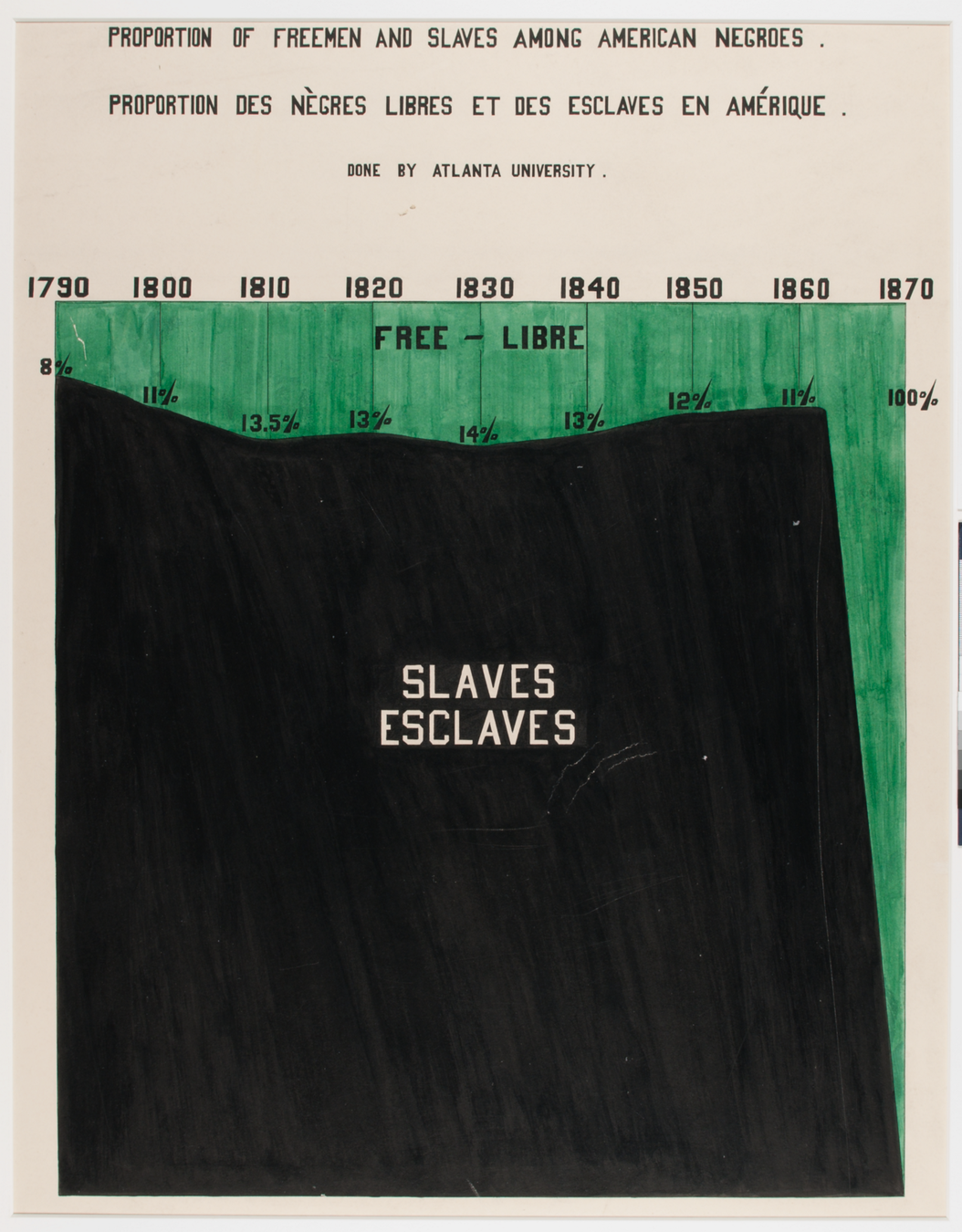

W.E.B. Du Bois (1900)

Visualització de dades

breu història

Nigel Holmes

Visualització de dades

present

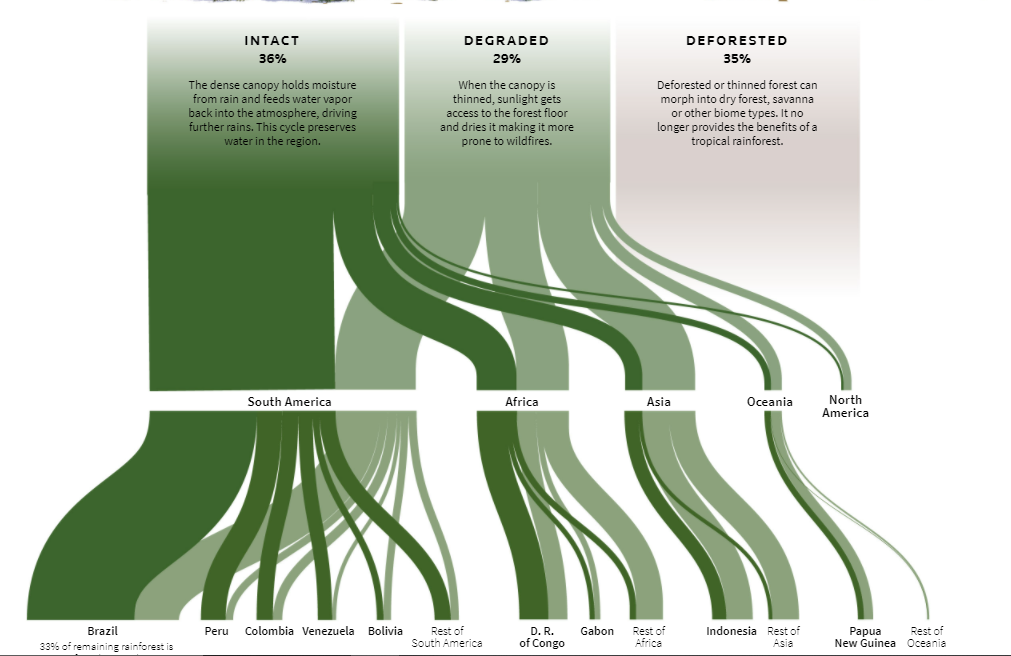

"Vanishing tropical rainforests", Reuters

"Sexual violence in Singapore", Kontinentalist

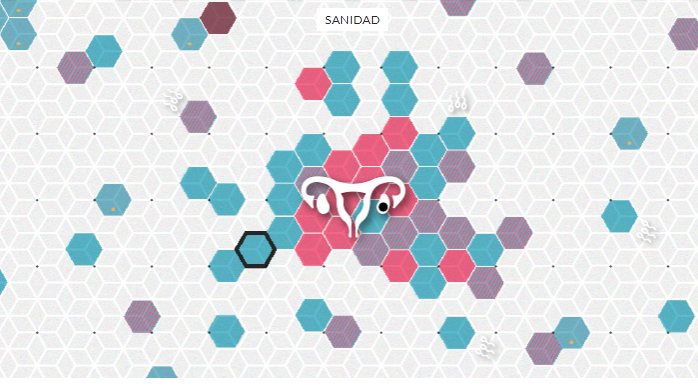

"Access to assisted reproduction", Civio

escriure cada fase en una metodologia

Cerca i anàlisi de dades, la base

20%

80%

visualitzar

cerca, neteja i anàlisi

anàlisi

Tipus

34, 45, 8795, 65.9, 3.555550

molt bé

malament

excel·lent

poma, taronja, pera, llimona

2020, 13-02-2020, dilluns 13 de febrer

Quantitatives

Qualitatives

Nominal

Discretes

Contínues

Ordinal

Dates

2, 4, 10, 100

tipus de dades

Visualització de dades

tipus de gràfics

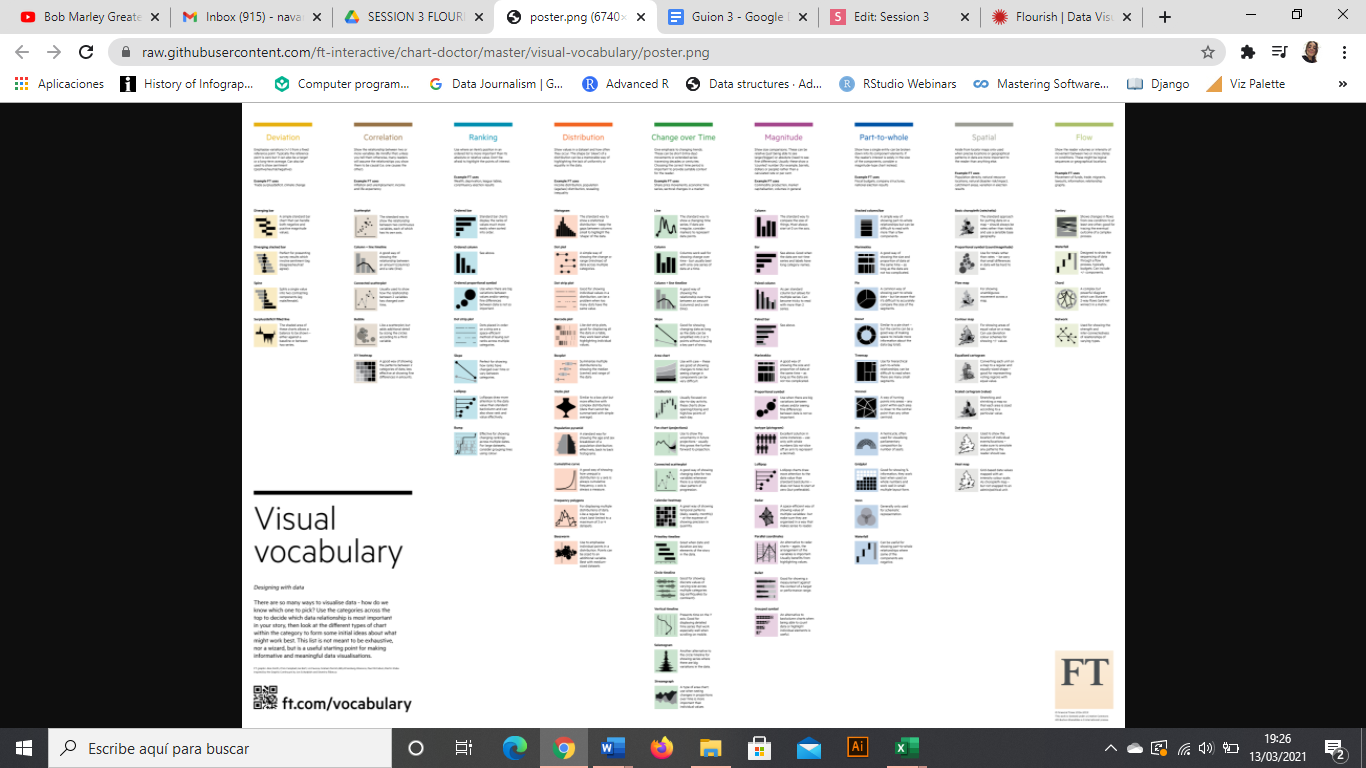

https://ft-interactive.github.io/visual-vocabulary/

principis bàsics de la visualització de dades

Visualització de Dades

Visualització de Dades

The visual encoding is the way in which data is mapped into visual structures, upon which we build the images on a screen.

Posició

Mida

1. codificació visual

Visualització de Dades

Forma

Orientació

Saturació

To

1. codificació visual

Visualització de Dades

Medalles olímpiques

The New York Times

Visualització de Dades

Medalles olímpiques

The New York Times

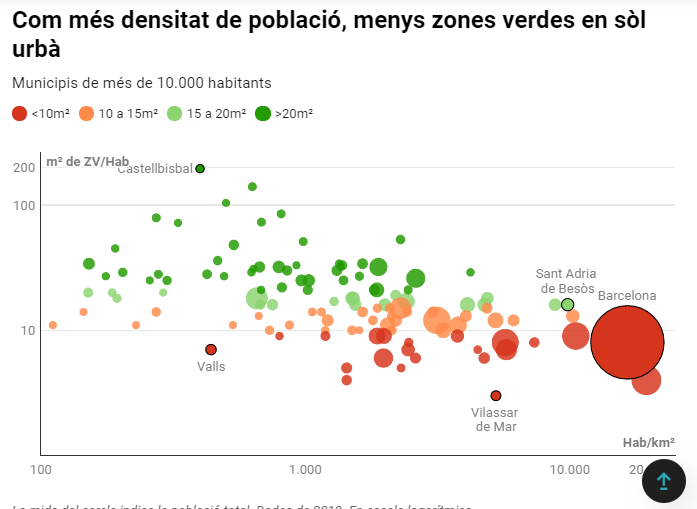

CODIFIACIÓ VISUAL: COLOR (TO), POSICIÓ I MIDA

Què vull explicar?

· Centra't en els conceptes clau


· Un gràfic, una idea



· Entrevista les dades

Visualització de Dades

2. l'art de destacar

Visualització de Dades

Visualització de Dades

· No més de set colors en un gràfic.

· Gris, el teu millor amic.
· Utilitza colors intuitius (pero evita repetir estereotips home-dona).

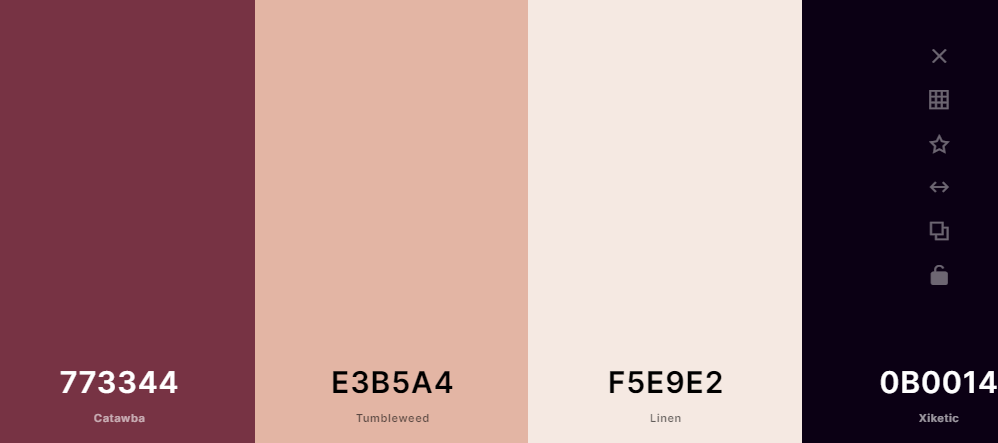

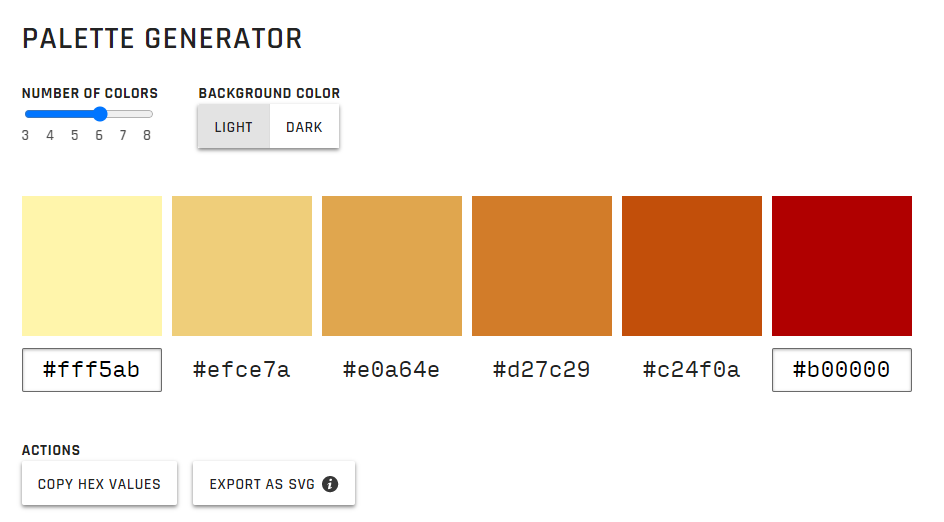

· Utilitza paletes de colors. Funcionen.

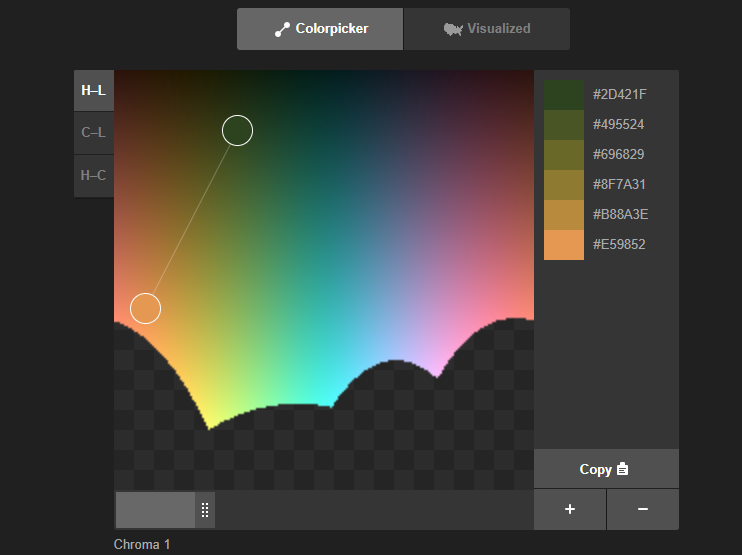

3. fes ús dels colors

Visualització de Dades

2 4 3 5 6 4 3 7 6 5 3

4 3 4 5 4 1 3 2 8 9 7

5 4 6 7 2 1 5 0 6 5 4

2 6 7 8 9  3 1 2 4 0 1

5 3 4 0 9 2 5 4 7 7 2

5 4 1 1 2 0 9 0 9 5 6

2 4 3 5 6 4 3 7 6 5 3

4 3 4 5 4 1 3 2 8 9 7

5 4 6 7 2 1 5 0 6 5 4

2 6 7 8 9  3 1 2 4 0 1

5 3 4 0 9 2 5 4 7 7 2

5 4 1 1 2 0 9 0 9 5 6

2 4 3 5 6 4 3 7 6 5 3

4 3 4 5 4 1 3 2 8 9 7

5 4 6 7 2 1 5 0 6 5 4

2 6 7 8 9  3 1 2 4 0 1

5 3 4 0 9 2 5 4 7 7 2

5 4 1 1 2 0 9 0 9 5 6

3. fes ús dels colors

Visualització de Dades

3. fes ús dels colors

Visualització de Dades

4. respecta la tipografia

Visualització de Dades

Títol increíble

Subtítol que contextualitza

text axis

text axis

text axis

text axis

text axis

text axis

Text axis

Font i qui ha creat el gràfic. Notes si és necessari.

Text

Text

Títol llegenda

Títol axis Y

Títol axis X

5. no t'oblidis de cap part

Visualització de Dades

5. no t'oblidis de cap part

Visualització de Dades

Source: Google News Timeline

Public fears in the media

Swine Flu

Bird Flu

Killer Wasps

Apocalypse
2000

100%

0%

50%

5. no t'oblidis de cap part

Visualització de Dades

6. senzillesa

"Think about subway maps, which are abstracted from the complex shape of the city and are focused on the rider’s goal: to get from one place to the next"

Visualizing Data by Ben Fry

Visualització de Dades

6. senzillesa

Visualització de Dades

7. comença l'axis a 0

Medium Infogram

gràfics de barres i columnes

Visualització de Dades

7. comença l'axis a 0

però està bé no fer-ho en els de línies

Visualització de Dades

8. pie charts: 100% i de més a menys

Visualització de Dades

9. ordena (quan puguis)

Visualització de Dades

10. mobile first

2020

50,8%

2013

16,2%

TRÀFIC D'INTERNET DES DEL MÒBIL:

Visualització de Dades

11. fes-la memorable

Visualització de Dades

sense programar & gratis & fàcil

12. eines

sense programar & gratis & no tant fàcil

programar & gratis & complexes

Visualització de dades

què necessita una

visualització de dades

per a ser bona?

2 tipus

exploratòria

explanatòria

deixar al usuari connectar coses

comparar

veure diferents angles

presentar informació no esbiaixada

oferir bon context

triar la visualització correcta

centrar l'atenció, un punt de vista

una bona història



Visualització de Dades

bones visualitzacions

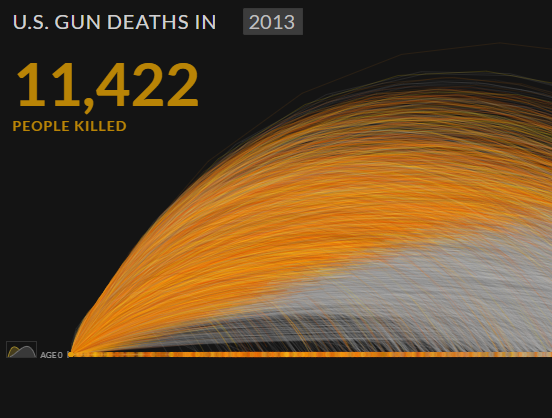

US Gun deaths, Periscopic

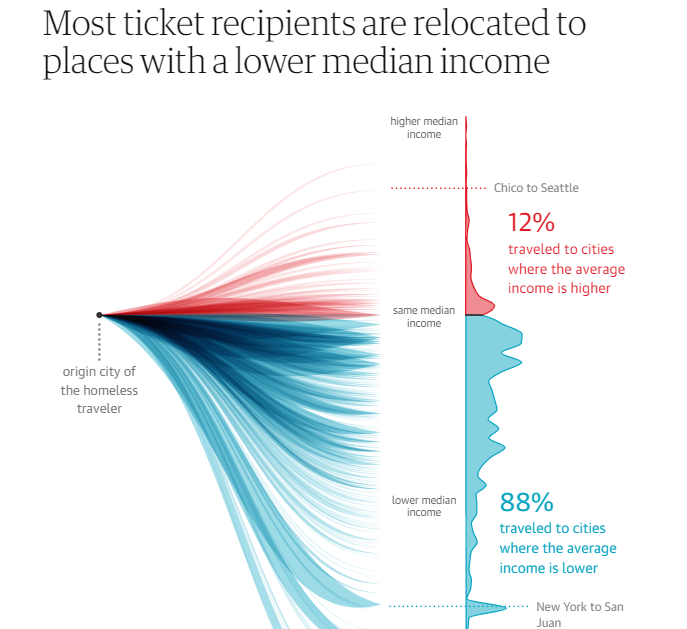

Bussed Out, The Guardian

Visualització de Dades

bones visualitzacions

#Cuéntalo

The Guardian . The climate disaster is here

Visualització de dades

referents

Mitjans

Reuters Graphics
South China Morning Post
The Washington Post

The New York Times

Al Jazeera

The Pudding

The Economist

The Times
Information is Beautiful
Dear Data
El Confidencial
El País

El Diario.es

Persones

Alberto Cairo

David Mc Candless (Information is Beautiful)

Nicholas Felton (annual report)

Federica Fragapane

Xaquín Viera

Lisa Charlotte Muth (Datawrapper)

Nathan Yau (Flowing Data)

Mona Chalabi

Ferran Morales

Amber Thomas (The Pudding)

Artur Galocha (Washington Post)

Visualització de Dades

noves tendències

Mona Chalabi

Visualització de Dades

noves tendències

Domestic Data Streamers

Visualització de Dades

noves tendències

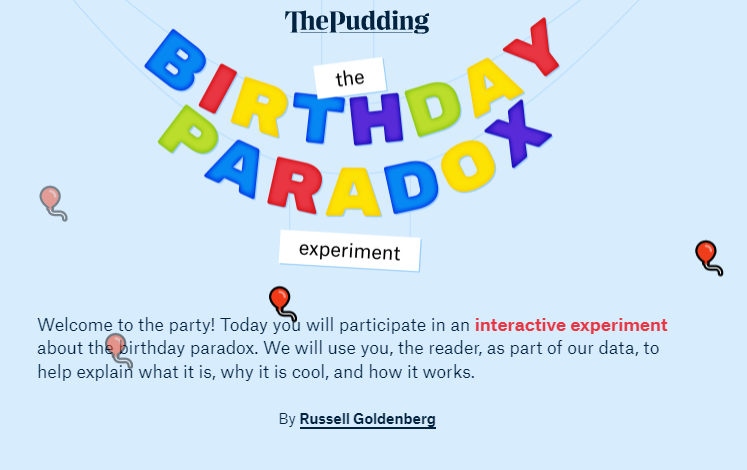

The Birthday Paradox, The Pudding

Visualització de dades

newsletters de dataviz

  • Quantum of Sollazzo
  • DataViz Weekly Digest
  • CIVIO
  • Off the Charts Newsletter (The Economist)
  • Datawrapper Blog

podcasts de dataviz

  • Data Stories (Enrico Bertini i Moritz Stefaner)
  • The Data Journalism Podcast (Alberto Cairo i Simon Rogers)
  • Conversations with Data (datajournalism.com)

Visualització de dades

el teu torn: datawrapper

CLASSE 2

22/12/2021

Visualització de dades

tipus de gràfics:

principis bàsics i bones pràctiques

Visualització de dades

en la classe anterior

  • Visualitzar dades per extreure coneixement
  • Infografia i visualització
  • El tipus de dades importa
  • Un gràfic, una idea
  • Destacar i fer ús del color
  • Ordenar i alinear



Visualització de dades

en la classe d'avui

  • Un dataset, possibilitats infinites
  • Conèixer les dades
  • Quin és el millor tipus de gràfic?
  • Eliminar el soroll: menys tinta i més dades!



Visualització de dades

Alberto Cairo

“Los gráficos no deben simplificar los mensajes. Deben aclararlos, resaltar tendencias, descubrir patrones y revelar realidades que antes no eran visibles ".

Visualització de dades

Un dataset, 25 visualitzacions

Nathan Yau

Visualització de dades

Compara la tendència anual i per a cada país

Un dataset, 25 visualitzacions

Visualització de dades

Mostra la tendència de cada país per separat, sense sobreposar-se

Un dataset, 25 visualitzacions

Visualització de dades

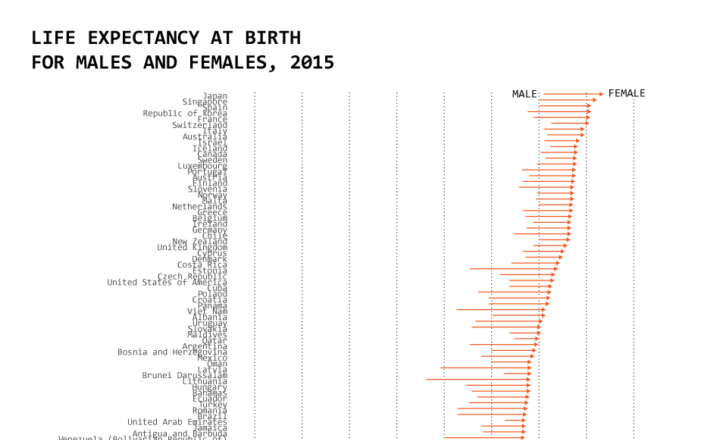

Es centra en la diferència per sexe, i en comparació amb altres països

Un dataset, 25 visualitzacions

Visualització de dades

Mostra la distribució i també l'evolució

Un dataset, 25 visualitzacions

Visualització de dades

Mostra l'evolució i la distribució, posant atenció a cada any

Un dataset, 25 visualitzacions

Visualització de dades

Mostra la propagació de la distribució (com de distribuïda està la informació)

Un dataset, 25 visualitzacions

Visualització de dades

Gràfics poc efectius

Passa a totes les empreses de tots els sectors i a tot tipus de persones. Passa als mitjans. Passa als llocs on menys ho esperem. Per què?

Perquè qualsevol pot posar algunes dades en una aplicació i crear un gràfic. Hi ha una història en les dades, però les aplicacions no saben quina història és.

Què és el més important per a triar un gràfic?

Si us pregunteu quin és el gràfic adequat per aquesta situació?, la resposta és sempre la mateixa: el que sigui més fàcil de llegir per la vostra audiència...

Cole Nussbaumer

i el que puguem fer amb les dades que tenim!

Visualització de dades

exercici:
explorar un dataset

Visualització de dades

tipus de gràfics

https://ft-interactive.github.io/visual-vocabulary/

Desviació

BAR DIVERGING

BAR DIVERGING-STACKED

SPINE-CHART

BALANCE FILLED LINE

Posen l'atenció a la variació (+/-)

font: daydreamingnumbers.com

Temporal

Canvi en el temps

LINE

COLUMN TIME-LINE

COLUMN-LINE-CHART

SLOPE

AREA

CIRCLE TIME-LINE

Temporal

Canvi en el temps

Quin gràfic és més efectiu?

Rankings

Posició

BAR ORDERED

COLUMN ORDERED

SLOPE

LOLLIPOP

BUMP

De vegades s'eviten els gràfics de barres perquè són habituals. Això és un error.



Més aviat, els gràfics de barres s'han d'aprofitar perquè són comuns, ja que això significa menys corba d'aprenentatge per al lector.

Rankings

Posició

Correlació

Relació entre variables

SCATTERPLOT

COLUMN-TIME-LINE

BUBBLE

XY HEATMAP

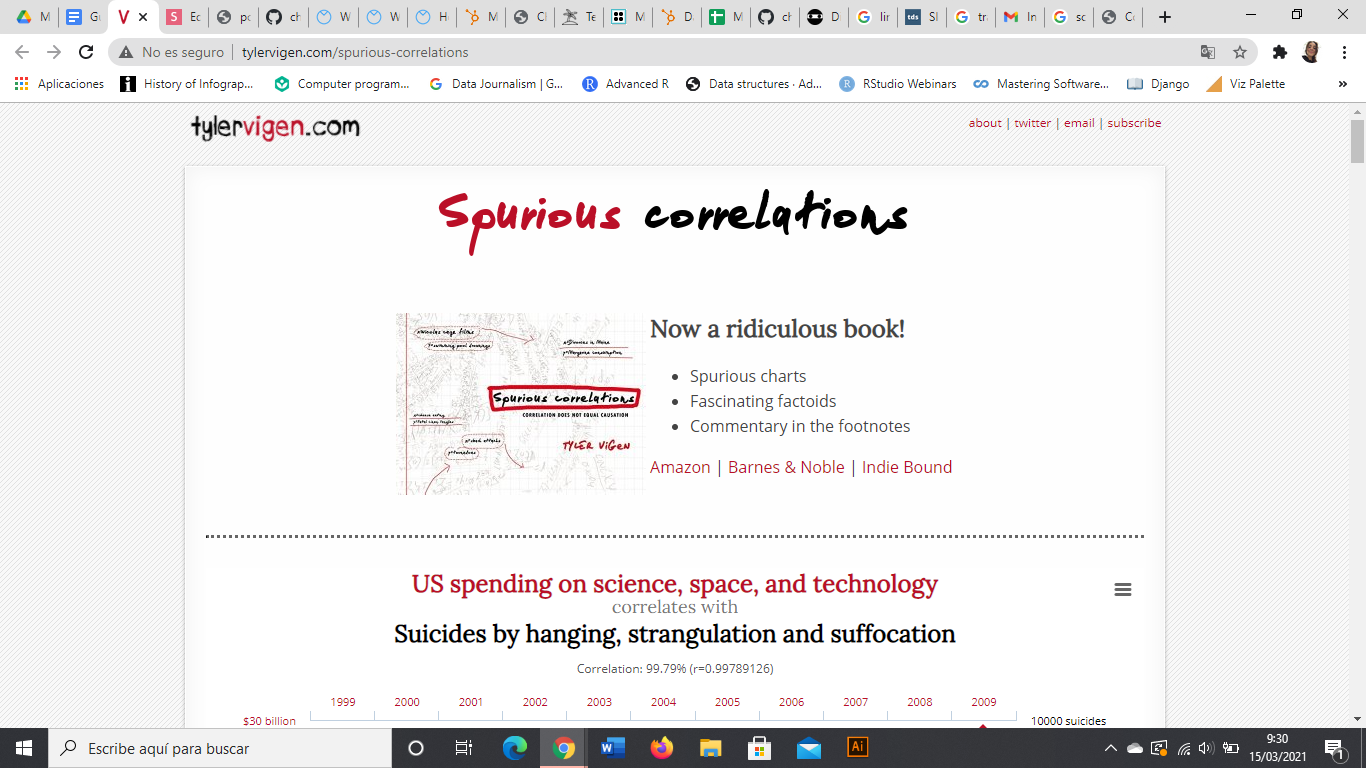

SPURIOUS CORRELATIONS

SCATTERPLOT CONNECTED

Distribució

Com estan distribuïdes?

HISTOGRAM

BOXPLOT

DOT PLOT

PYRAMIDS

anatomia d'un boxplot

Claus Wilke

Part del tot

Mostra part d'una variable sobre el total

COLUMN STACKED

PIE CHART

DOUGHNUT

TREEMAP

GRIDPLOT

Quan tenim molts grups, els treemap no funcionen. Hem d'agrupar o triar un altre tius de gràfic.

Recomanats quan tenim grans grups i volem posar èmfasi en una de les parts.

Quin gràfic és més efectiu?

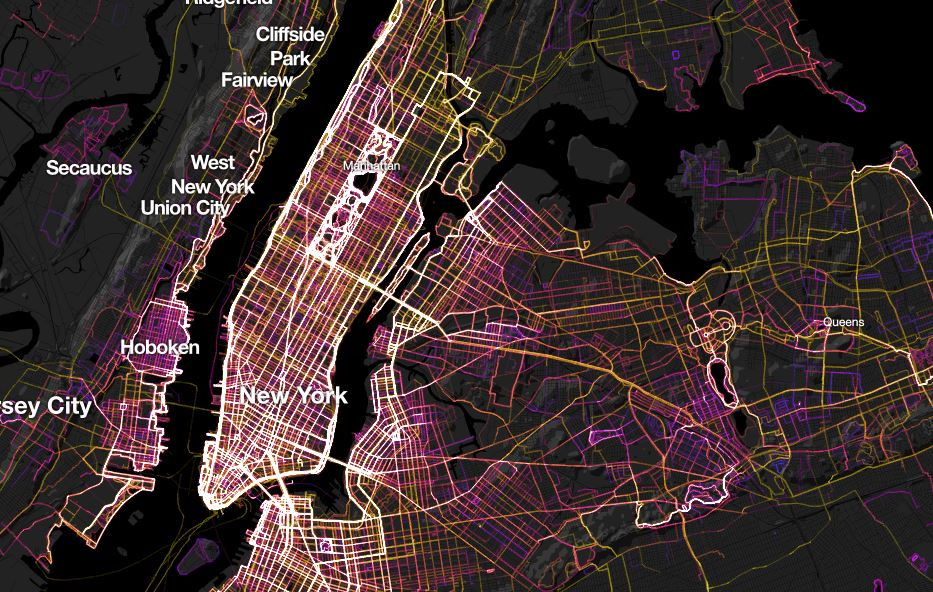

Espacial

Patrons geogràfics

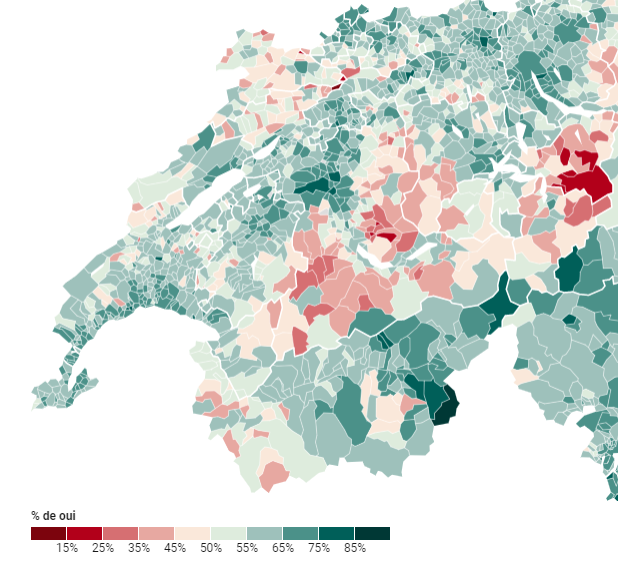

CHOROPLETH

POINTS/DOTS

FLOW

CONTOUR

EQUALISED CARTOGRAM

CARTOGRAM

Flux

Mostren moviment i/o connexions

SANKEY

CHORD

NETWORK

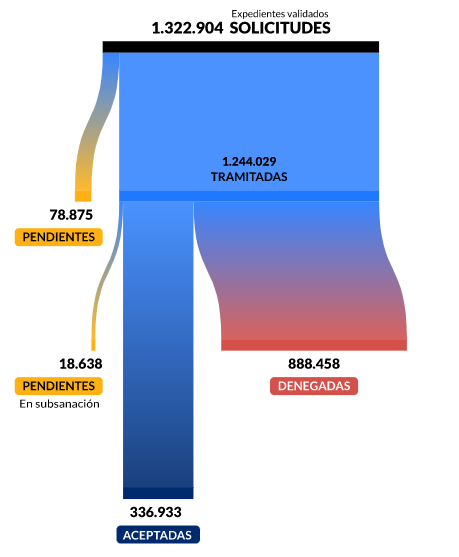

CIVIO fa servir el sankey vertical per explicar el "trajecte" de les sol·licituds d'Ingrés Mínim Vital

quin gràfic explica millor les dades?

Visualització de dades

Getting to the point



Què fem quan tenim moltes dades? Com les hauríem de visualitzar?


why

who

what

where

Identificar el propòsit de la teva visualització: explicació o exploració?

Saber quines dades tens, i si funcionen pel propòsit

Identificar l'audiència i dissenyar el gràfic d'acord amb ella

Adaptar el disseny a l'espai (Desktop, mòbil, tablet, paper..)

Visualització de dades

Permeten comparacions exactes

Permeten comparacions

aproximades

Visualització de dades

Visualització de dades

bones pràctiques

Crear un gràfic és un procès circular:

Produïr, revisar i refinar

Visualització de dades

Bones pràctiques

Data-ink ratio (E.Tufte)

Eliminar dades redundants

No mentir

Mostrar com més dades millor (no tallar eixos)

Assegurar la llegibilitat

Ordenar i alinear

Escollir el gràfic més apropiat

Color: no utilitzar colors a la lleugera i crear consistència

Arribar a l'escència

Visualització de dades

La relació de dades-tinta (data-ink ratio) és la proporció de tinta que s'utilitza per presentar dades reals en comparació amb la quantitat total de tinta (o píxels) utilitzada en tota la pantalla.

low data-ink

high data-ink

Anotacions i labels

No obligar a girar el cap

Integrar la llegenda dins del gràfic, si es pot

Utilitzar anotacions per afegir valor i ressaltar 'outliers'

Visualització de dades

millorar un gràfic

via Víctor Pascual

Visualització de dades

millorar un gràfic

via Víctor Pascual

Visualització de dades

millorar un gràfic

via Víctor Pascual

Visualització de dades

exercici:
pensar i crear una bona història

CLASSE 3

12/01/2022

eines bàsiques I:
datawrapper i rawgraphs

Visualització de Dades

Visualització de Dades

  • Un dataset, possibilitats infinites
  • Conèixer les dades
  • Quin és el millor tipus de gràfic?
  • Eliminar el soroll: menys tinta i més dades!



en la classe anterior

Visualització de Dades

  • Tipus de gràfics amb Datawrapper
  • Format de les dades
  • Crear amb RAWGraphs i modificar amb Adobe Illustrator
  • Exercici de visualització
  • Intro a D3



en la classe d'avui...

Datawrapper

Utilitzat per molts mitjans:
   -  El País
   -  Eldiario.es
   -  The New York Times
   -  Sentit Crític
   -  Thompson Reuters...

Recursos Datawrapper Academy i River Chart



És bastant flexible


És mobile responsive

Datawrapper

Compte amb el format de les dades. S'han de preparar d'acord amb el gràfic que volem fer.

Visualització de Dades

Datawrapper tooltips

negreta:         <b> text en negreta </b>



salt de línia:  <br>



text de color específic:   <span style="color:#56436">text</span>



fons del text de color: <span style="background-color:#56436">text</span>



text gran:      <big>text</big>



text gran:      <span style=font-size:110%">text</span>



línia horitzontal: <hr>

Datawrapper anotacions

També podem aplicar estils html dins de les caselles d'anotacions (negretes, colors de text-fons, mida..)

Sempre que afegim text o fletxes, comprovar com es veu en versió mòbil, i decidir si incloure-la o no.

Visualització de Dades

dataset de prova:
Asuntos incoados, denunciados por violencia de género, por CCAA y edad


Datawrapper

Exercici: Evolució per edats a Catalunya, afegir una anotació


Visualització de Dades

De RAWGraphs a Illustrator

Visualització de Dades

RAWGraphs

Illustrator

Visualització de Dades

dataset de prova:
Infracciones penales imputadas al denunciado según tipo de infracción

RAWGraphs

Illustrator

Visualització de Dades

Exercici

Tema:
Terrasses extra a la ciutat de Barcelona

Exercici

Buscar les dades

Pensar tres temes en grup
Per parelles, crear un gràfic d'un dels temes amb datawrapper o RAWGraphs

Publicar l'article


Visualització de Dades

D3.js

Introducció a

Visualització de Dades

D3

d3.js = data-driven-documents

Manipulació eficient de documents basats ​​en dadades

Mike Bostock

JAVASCRIPT

CSS

HTML

D3.JS

Visualització de Dades

D3

d3.js = data-driven-documents

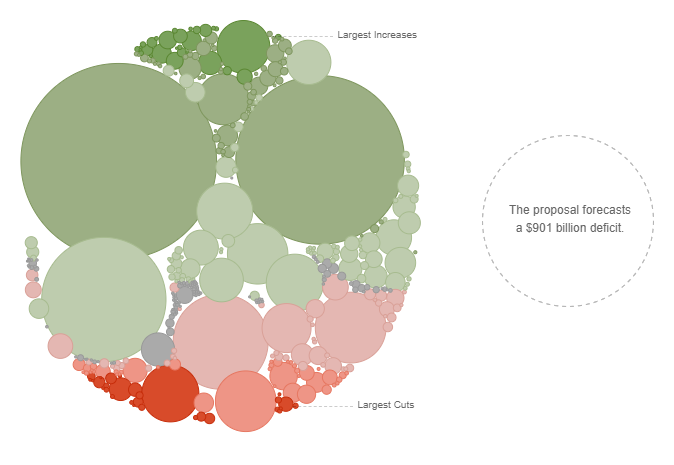

Four Ways to Slice Obama’s 2013 Budget Proposal, The New York Times

Visualització de Dades

D3

D3.js és una llibreria de Javascript que permet manipular elements d'una pàgina web (DOM).




Aquí podem trobar exemples de gràfics amb D3 que podem modificar:

https://observablehq.com/@d3/gallery

CLASSE 4

19/01/2022

convidat
Martín González

Visualització de Dades

CLASSE 5

27/01/2022

eines bàsiques II:
Flourish

Visualització de Dades

Visualització de Dades

  • Què és Flourish
  • Tipus de gràfics amb Flourish
  • Visualitzacions i stories
  • Intro mapes i mapa de punts



en la classe d'avui...

Visualització de Dades

  • És una eina molt versàtil
  • El procés d’aprenentatge és molt ràpid
  • Es pot integrar en una web
  • Experiència d’usuari -> permet l’exploració per part de l’usuari
  • Narració guiada -> explorar de forma guiada a través de les Stories

Per què Flourish?

Mil mujeres asesinadas (RTVELab)
https://lab.rtve.es/mil-mujeres-asesinadas/datos/

Singapore Societies (Kontinentalist)
http://v1.kontinentalist.com.s3-website-ap-southeast-1.amazonaws.com/stories/singapore-registered-and-secret-societies-history-19th-century-data/

The origins of Coffe in Asia (Kontinentalist)
https://kontinentalist.com/stories/are-coffee-trade-markets-in-asia-sustainable-and-ethical


Listas de espera (Newtral
https://www.newtral.es/especiales/listas-de-espera-en-sanidad/



Projectes amb Flourish

Visualització de Dades

Visualització de Dades

Visualització de Dades

Flourish

Dades:
Exceso de mortalidad por países


Gràfic de línies

Visualització de Dades

Visualització de Dades

Flourish

Dades:
Fuerza militar (Global Fire Power)

Gràfic de cercles

Visualització de Dades

Dades
geolocalitzades

Visualització de Dades

Tipus de mapes

PUNTS

COROPLETES

CLUSTER

HEAT

FLUXOS

HEX BINING

Visualització de Dades

Exemples

RTS. Radio Television Suisse

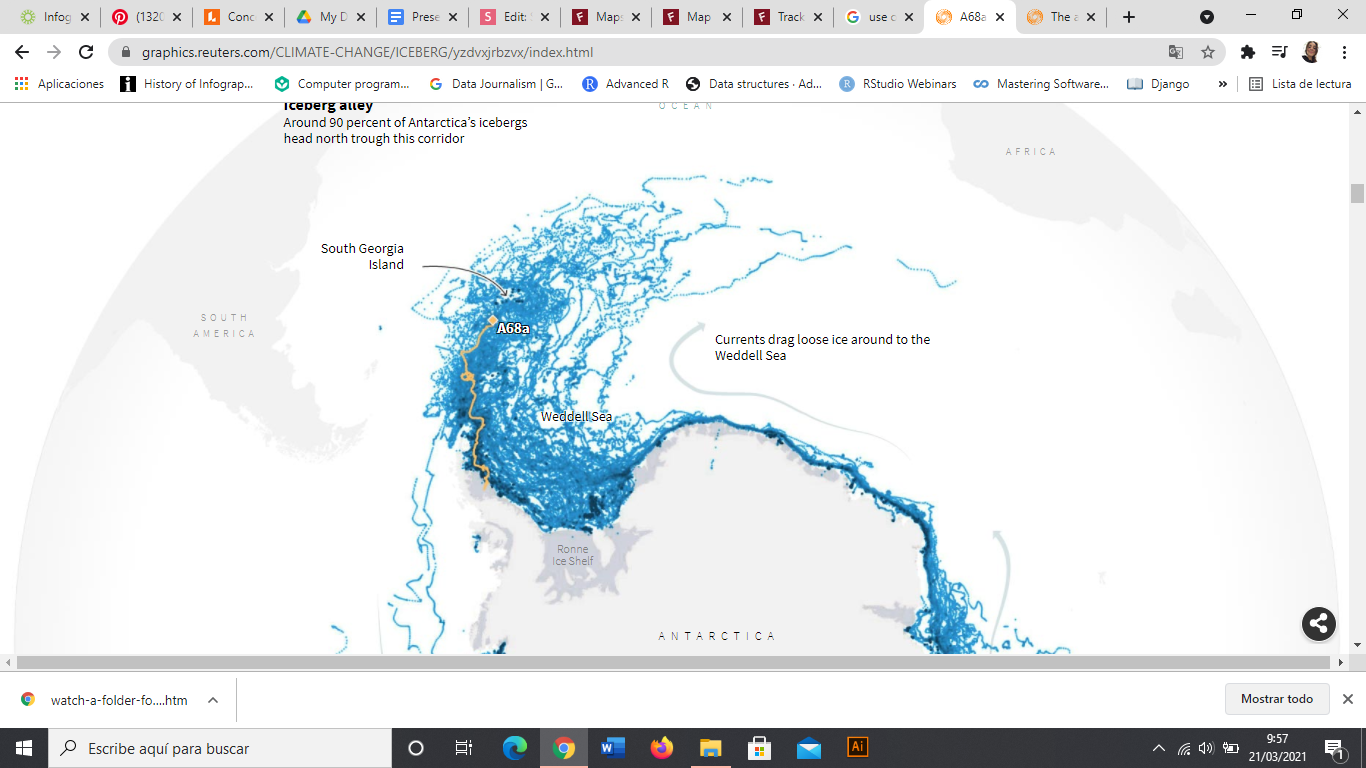

Reuters. World’s biggest iceberg heads for disaster

Visualització de Dades

punts
coordenades

regions/polígons

'constel·lació' de coordenades

Dades geolocalitzades

Visualització de Dades

Latitude Longitude name
42.061201860  -0.490321024 point1
38.887787884  -1.537996281 point2
38.696322447  -9.137571576 point3
geometry name
polygon region1
multipolygon region2
polygon region3

-0.48576,38.00000;-1.5600786,38.547564;-0.496745634,37.058475, etc.

Dades geolocalitzades

Visualització de Dades

Dades geolocalitzades

JSON (acronym of JavaScript Object Notation). És un format de text simple per a l'intercanvi de dades.

CSV (Comma Separated Values)
TSV (Tabulator Separated Values)
Excel

GeoJSON. El mateix que un JSON pero dissenyat per representar geometries vectorials.

Altres: XML, KML

SHP (Shapefile)

Visualització de Dades

Les dades geolocalitzades dibuixen punts o formesemmagatzemen informació per a cada un d'aquests punts o regions.



Visualització de Dades

Geolocalitzar

  • Latitud
  • Longitud

Visualització de Dades

Complements

· Geographical Institutes websites / Open Data
http://centrodedescargas.cnig.es/CentroDescargas/index.jsp​ ​

Fonts de dades geolocalitzades

Projeccions

Visualització de Dades

Punts

Visualització de Dades

Visualització de Dades

Flourish

Dades:
The Migrants Files

Mapa de punts

Visualització de Dades

Gràcies!

3/02 - Ferran Morales

Instal·lar Illustrator si no el teniu

Exercici: agafar un dataset i fer un gràfic amb Flourish. Entregar el link dijous 03/02

CLASSE 6

03/02/2022

convidat:

Ferran Morales

Visualització de Dades

02/02/2022

Infografía y Visualización de Datos

Outlier Conf

4-5 febrer

CLASSE 7

10/02/2022

mapes i dades geolocalitzades I

Visualització de Dades

Mapes amb plantilles de Datawrapper

Mapes amb les nostres propies regions

Visualització de Dades

Latitude Longitude name
42.061201860  -0.490321024 point1
38.887787884  -1.537996281 point2
38.696322447  -9.137571576 point3
geometry name
polygon region1
multipolygon region2
polygon region3

-0.48576,38.00000;-1.5600786,38.547564;-0.496745634,37.058475, etc.

Dades geolocalitzades

Visualització de Dades

Dades geolocalitzades

JSON (acronym of JavaScript Object Notation). És un format de text simple per a l'intercanvi de dades.

CSV (Comma Separated Values)
TSV (Tabulator Separated Values)
Excel

GeoJSON. El mateix que un JSON pero dissenyat per representar geometries vectorials.

Altres: XML, KML ,TopoJSON

SHP (Shapefile)

Visualització de Dades

Geolocalitzar

  • Latitud
  • Longitud

Visualització de Dades

Complements

Visualització de Dades

Mapes de

punts

Busquem dades a OpenDataBCN

Geolocalitzem amb Geocoder (o amb un altre eina)

Exercici: Mapa accidents de patinet

Si són pocs, datawrapper geolocalitza

Visualització de Dades

Mapes de coropletes

Visualització de Dades

[17:40]

Escala categòrica: categories d'elements

Escala seqüencial: valors (de menys a més)

Escala divergent: positiu, negatiu i terme mig

Categòrica

Seqüencial

Divergent

Paletes

Paletes

Colorpicker

Data Viz Color Palette Generator

Coolors

Visualització de Dades

Mapa de regions
barris

Dades per barris de Barcelona

Fem servir un mapa base de Datawrapper

Visualització de Dades

Regions de
Catalunya

Dades:

I quan volem fer un mapa que
no està a DW?

Busquem les regions per una banda i les dades per l'altra. Després les unim.

The give and take of volcanoes

Anna Thieme

· Geographical Institutes websites / Open Data
http://centrodedescargas.cnig.es/CentroDescargas/index.jsp​ ​

Fonts de dades geolocalitzades

Altres eines

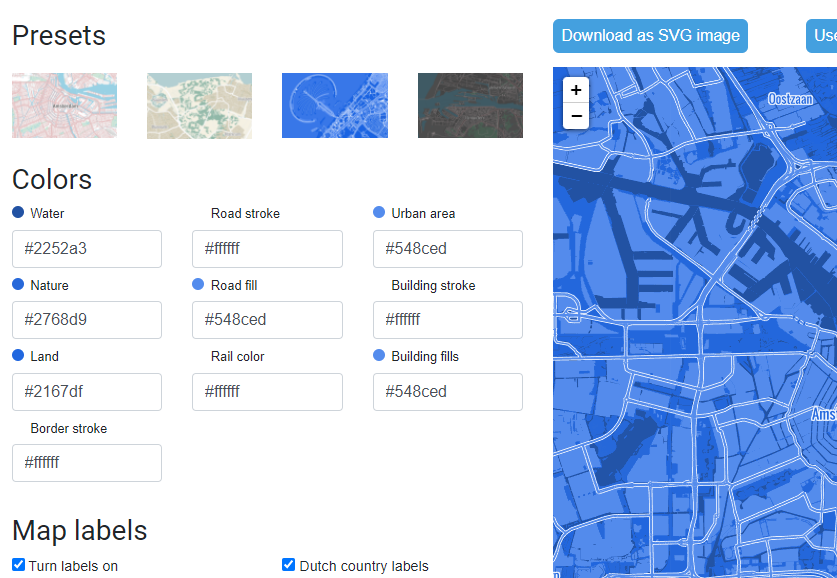

Local Focus Map

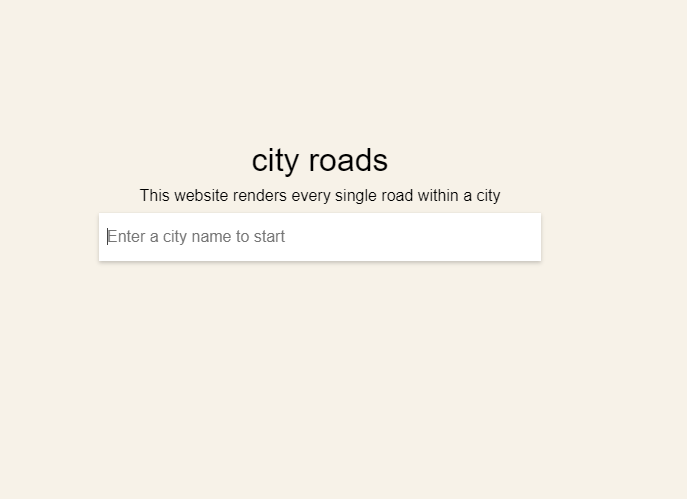

CityRoads

 https://academy.datawrapper.de/article/134-what-to-consider-when-creating-choropleth-maps

What to consider when creating choropleth maps, Datawrapper

https://blog.datawrapper.de/beautifulcolors/

How to pick more beautiful colors for your data visualizations, Lisa Charlotte Rost  (Datawrapper)

Outlier Conference 2021, Data Visualization Society

Pràctica

CLASSE 8

17/02/2022

Eines avançades: {ggplot2}

Visualització de Dades

Repàs de la classe anterior

Visualització de Dades

Aconseguir dades per regions

Buscar un SHP o GeoJSON

Convertir amb Mapshaper (si cal)

Canviar la projecció a proj wgs84 i simplificar

Carregar GeoJSON i dataset al programa (Datawrapper o Flourish)

crear un mapa de 0

Repàs de la classe anterior

Visualització de Dades

crear un mapa de 0

13F: Dades de les eleccions de CyL
Quin ha sigut el % de votants de España Vaciada i Soria YA!

Exercici
Buscar el mapa de seccions censals de Castilla y León, processar-lo i fer el mapa amb Flourish

{ggplot2}

Visualització de Dades

Programes com Datawrapper o Flourish estan bé, però són limitats



Tothom pot crear un gràfic amb DW en qüestió de minuts, però amb {ggplot2} podem crear els nostres propis gràfics.



La corba d'aprenentatge de la programació és molt gran, però {ggplot2} és molt accessible i es basa en un sistema intuïtiu.



{ggplot2}

Visualització de Dades

{ggplot2} és un paquet de visualització de dades per al llenguatge de programació R creat per Hadley Wickham.



Està dissenyat per funcionar de manera iterativa: comencem amb una capa que mostra les dades en brut i afegim capes d'anotacions i resums estadístics.





{ggplot2}

Exemples investigació

Dominic Royé

{ggplot2}

Exemples investigació

Dominic Royé

{ggplot2}

Exemples investigació

Dominic Royé

Exemples mitjans

FiveThirtyEight

Exemples comunitat #R

Cédric Scherer

Generative Art

{ggplot2}

Visualització de Dades

Paquets d'R per visualitzar dades (entre d'altres):

{ggplot2} crea visualitzacions de dades basades en el 'grammar of graphics'

{ggstream} crea streamgraphs

{patchwork} combina diferents gràfics

{cowplot} combina gràfics, text i imatges

{ggplotly} converteix els gràfics en interactius

{RColorBrewer} ofereix paletes de colors

{leaflet} crea mapes amb una llibrería JS

{tmap & tmaptools} llegeix Shapefiles i uneix dades geogràfiques

{shiny} converteix R en aplicacions web

{ggplot2}

Comencem?
Document amb tots els passos

CLASSE 9

24/02/2022

Visualització de Dades

Eines avançades II: {ggplot2}

Visualitzacions

Visualització de Dades

Reuters Graphics: Russian gas threat in Europe

Repàs de la classe anterior

Visualització de Dades

Construir un gràfic per capes

Canviar la forma i els colors

Establir un tema principal pels gràfics

Guardar el gràfic

introducció a ggplot

Visualització de Dades

{ggplot2}

Comencem?

Visualització de Dades

{ggplot2}

CLASSE 10

03/03/2022

Mapes amb R i
Mapbox

Visualització de Dades

Exercici amb ggplot:
{rwhatsapp}

Visualització de Dades

Exercici amb ggplot:
Mapes

Visualització de Dades

Visualització de Dades

Mapbox

Mapbox

Visualització de Dades

Què s'ha fet

La Vanguardia, Laura Aragó

Mapbox

Visualització de Dades

Què s'ha fet

The Pudding

Mapbox

Visualització de Dades

Què s'ha fet

La Vanguardia, Laura Aragó

Mapbox

Visualització de Dades

Què s'ha fet

El País, Kiko Llaneras, Daniele Grasso, Manuel Ansede, Borja Andrino

Visualització de Dades

Mapbox

Mapbox Studio -> https://www.mapbox.com/

Mapbox GL JS

  • Style

  • Datasets

  • Tilesets

CLASSE 11

10/03/2022

convidat:
juan galeano

Visualització de Dades

CLASSE 12

17/03/2022

eines avançades:
mapes amb R

Visualització de Dades

Visualització de Dades

  • Gràfics amb {rwhatsapp}
  • Com crear un mapa base a Mapbox Studio
  • Introduir un dataset a Mapbox
  • Tooltips amb Mapbox JS



en la classe passada..

Mapbox

Mapbox

Visualització de Dades

com afegir popups amb Javascript

  1. Buscar l'estil que vulguem fer interactiu a Mapbox Studio (mapa zones radiactives)
  2. Descarreguem l'index.html de la carpeta del Drive
  3. Obrim l'arxiu amb un editor de text, com Notepad o Sublime
  4. Reemplaçar les línies d'acces token i style amb les que corresponguin a l'estil del nostre mapa a Mapbox Studio
  5. Ara es veu el mapa, pero encara no és interactiu
  6. Reemplaçar les propietats de la capa per les que tinguem nosaltres
  7. Reemplaçar el nom de la capa per la nostra al map.on

Mapbox

Visualització de Dades

com fer ombres en els mapes

  1. Quan estem dins d'un estil, seleccionem l'eina d'afegir una nova capa
  2. Les dades de la capa ombres provenen del conjunt de mosaics mapbox.mapbox-terrain-dem-v1. El conjunt de tilesets Mapbox Terrain-DEM és una font ràster que conté dades d'elevació global codificades en fitxes PNG ràster com a valors de color.
  3. Seleccionem la capa i ja tenim les ombres en el mapa. Ara, podem modificar el color, la posició de la llum o incrementar l'ombra a style

Mapbox

Visualització de Dades

crear tooltips

  1. Ara, prova de carregar les dades següents a Mapbox i fer-lo interactiu:





Mapbox

Visualització de Dades

Com incrustar el mapa

  1. Necessitem publicar el mapa, pujar-lo a un servidor. És un dels principals problemes de Mapbox si no teniu una web pròpia
  2. Github pages o Glitch





Visualització de Dades

Exercici amb ggplot:
Mapes

CLASSE 13

24/03/2022

Taller de Visualització de dades

Visualització de Dades

1. Visualització de dades

By laura_navarro

1. Visualització de dades

  • 207
