Utilização do PostGIS para aplicações de inteligência espacial no setor de Saneamento.
Um estudo de caso da Cagece.



Narcélio de Sá Pereira Filho

Geógrafo

narceliosapereira@gmail.com

CAGECE

A Companhia de Água e Esgoto do Estado do Ceará (Cagece), fundada em 1971,  tem por finalidade o abastecimento de água e tratamento de esgoto.

5,7

milhões

de pessoas

152

municípios

Desenvolver e implantar uma solução baseada em inteligência geográfica para a gestão de cadastro compreendendo a obtenção e atualização de informações comerciais e técnicas de redes de água e esgoto numa base de dados georreferenciada integrada para utilização pelas diversas áreas da Companhia.

PROJETO IGEO

• Base Cartográfica descentralizada;
• Acesso e compartilhamento das informações via servidor de arquivo;
• Dados em diversos formatos (DWG,DXF,PDF,JPG,TIF);
• Dados não georreferenciados.

Problemática

Demora na tomada de decisão

Etapas de trabalho para
estruturação do Cadastro em GIS:

1ª Etapa

2ª Etapa

3ª Etapa

Conversão, Adequação
e atualização
da Base Cadastral

Controle de
Qualidade

Edição, Processamento e Análise
 específica para Saneamento

• Base Cartográfica centralizada em DB PostgreSQL;
• Melhorar a confiabilidade do cadastro.
• Edição com múltiplos usuários.
• Integração com outros sistemas da empresa.

Benefícios:

Cadastro de Redes de Água

Cadastro de Clientes

Cadastro de Redes de Esgoto

Cadastro de Equipamentos

Infraestrutura  Atual:

Interface do usuário

Banco de Dados

Web Service

QGIS

PostgreSQL + PostGIS

Geoserver

Infraestrutura Open Source

Infraestrutura  Atual:

Infraestrutura Open Source

Banco de Dados Espacial

Porque o PostgreSQL?

Funcionalidades



Desempenho



Custo



Escalabilidade





Porque o PostgreSQL?

• Consultas complexas
• Chaves estrangeiras
• Integridade transacional
• Controle de concorrência multi-versão
• Suporte ao modelo híbrido objeto-relacional
• Ele tem facilidade de Acesso
• Gatilhos
• Visões
• Linguagem Procedural em várias linguagens (PL/pgSQL, PL/Python, PL/Java, PL/Perl) para Procedimentos armazenados
• Indexação por texto
• Estrutura para guardar dados Georeferenciados com o PostGIS

Postgis

O PostGIS é uma extensão espacial gratuita e de código fonte livre que implementa a especificação padrão da Open Geospatial Consortium (OGC).



Permite o uso de objetos GIS (Sistemas de Informação Geográfica) ser armazenado em banco de dados.



PostGIS adiciona...

Data Types
• geometry, geography, raster

Funções

• ST_Area(), ST_length(), ST_Buffer()


Indexes
• R-Tree, GIST, GeoHash

Geometrias Suportadas

O PostGIS suporta os seguintes tipos de Geometrias especificados pela OGC:

Geometrias Suportadas

O PostGIS suporta os seguintes tipos de Geometrias especificados pela OGC:





PostGIS permite...

GIS em SQL
• Responder perguntas espaciais no banco de dados

Edição compartilhada
• Garantias transacionais e de integridade de dados

Performance e Escala
• Grandes conjuntos de dados, grandes cargas de trabalho

GIS em SQL

public.bairro

public.rede_esgoto



Name	Type
id	int4
geom	geometry (MultiPolygon,31984)
name	varchar (254)

id	int4
geom	geometry (LineString,31984)
inclinacao	float8
cota_montante	float8
cota_jusante	float8
dsc_material	varchar (255)
sgl_material	varchar (255)
diametro	float4

GIS em SQL

public.rede_esgoto

public.bairros

Quais as tubulações de esgoto que estão no bairro Meireles?

GIS em SQL

GIS em SQL

Locais onde as tubulações de esgoto cruzam algum recuso hídrico?

GIS em SQL

GIS em SQL

Georreferenciamento

de imóveis

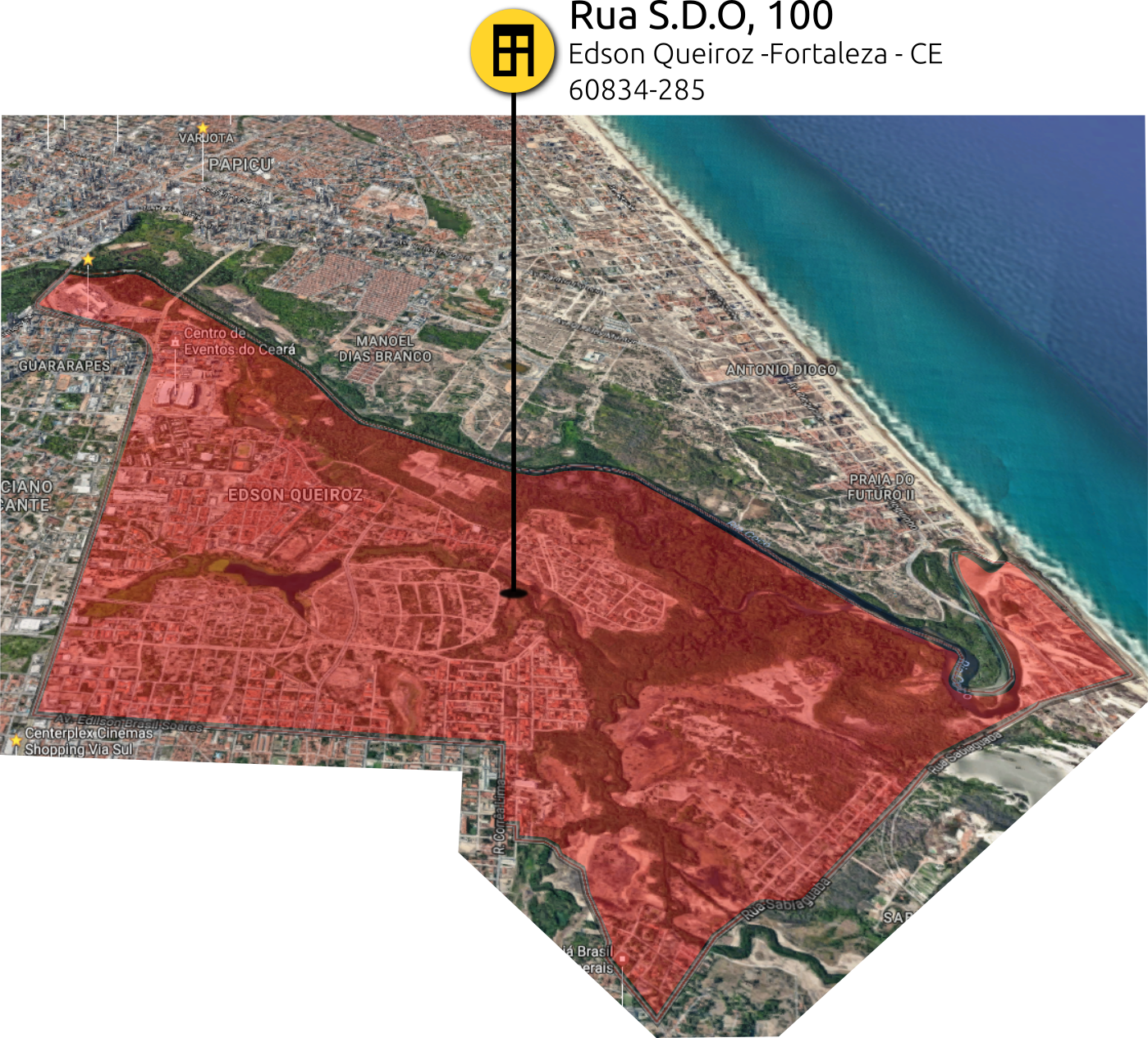

O que é o Geocoding

A geocodificação é o processo de converter endereços (como nome da rua e número) em coordenadas geográficas (latitude e longitude) que permitem a inserção de marcadores de local em um mapa ou o posicionamento do mapa.

A geocodificação é uma tarefa que envolve múltiplos conjuntos de dados e processos, todos os quais trabalham em conjunto. Um geocodificador é composto por dois componentes importantes: um conjunto de dados de referência e o algoritmo de geocodificação.

Serviços de Geocodificação:
Google
Mapbox
Here
BingMaps
CloudMade



Av. Dr. Lauro Vieira Chaves, 1030 Vila União, Fortaleza – CE, 60420-280

6289

Metodologia

Campo:

Medição dos Lotes

Geração do Overlay

Cadastro no PRAX



Escritório:

Carga dos dados do PRAX

Geração de perímetro de Referência

Interpolação dos dados

Controle de Qualidade



Cadastro dos imóveis

Geração dos Overlays

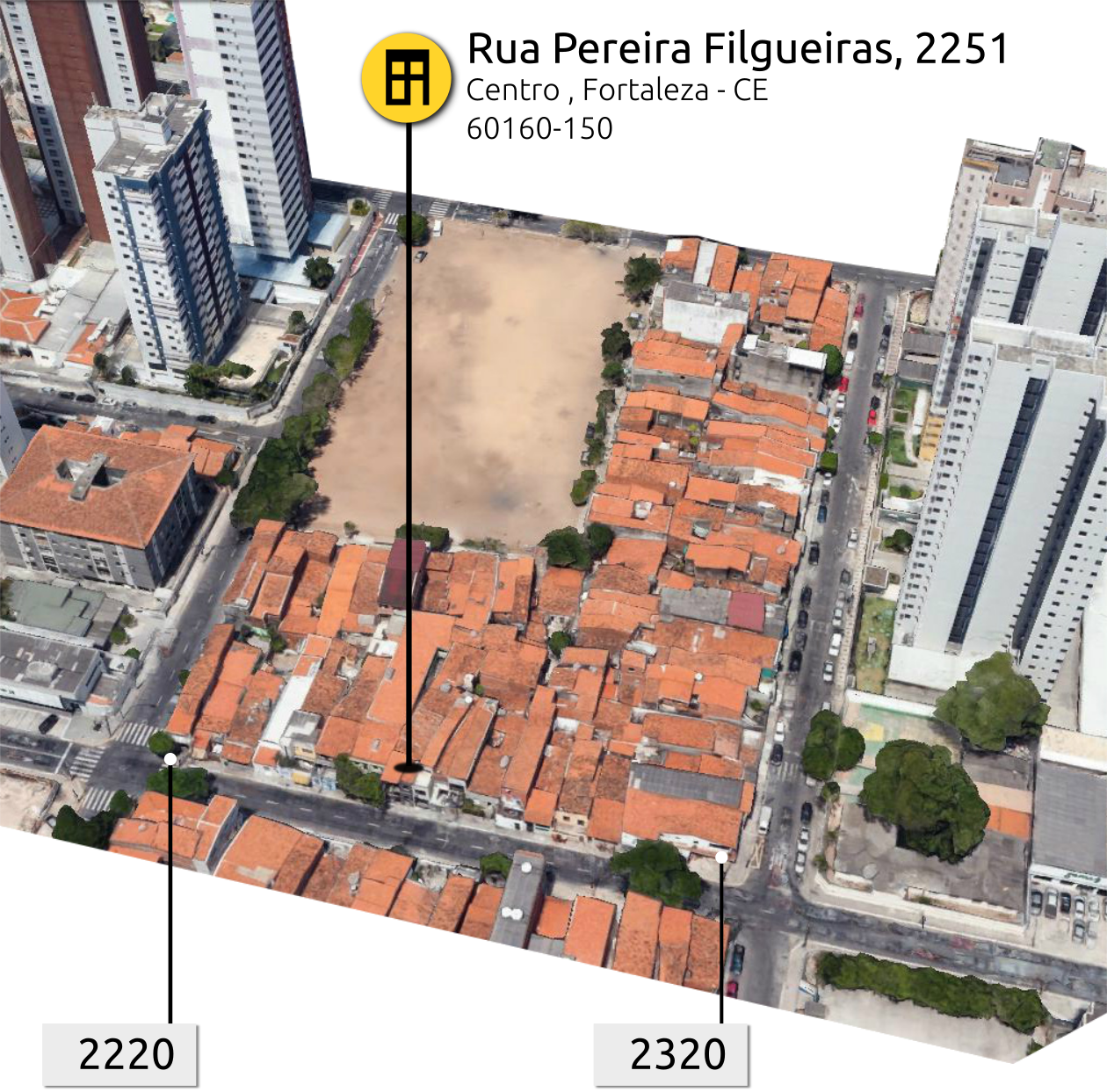

Georreferenciamento de clientes com PostGIS

ST_Line_Interpolate_Point

geometry ST_Line_Interpolate_Point(geometry a_linestring, float a_fraction);

Trigger:

Georreferenciamento por interpolação IGEO-PRAX

Dados do geocoding Google
Setores (7,8,9,10)

PRAX: 10.457*

Google: 3.845

Resultado: 36,76 %

*Clientes em 2017

Dados do geocoding IGEO
Setores (7,8,9,10)

PRAX: 10.457

IGEO: 9.846

Resultado: 94,15 %

Dados do geocoding Google
Setores (7,8,9,10)

Dados do geocoding IGEO
Setores (7,8,9,10)

+ 1.400.000 DE IMÓVEIS

Integração com os sistemas Cagece

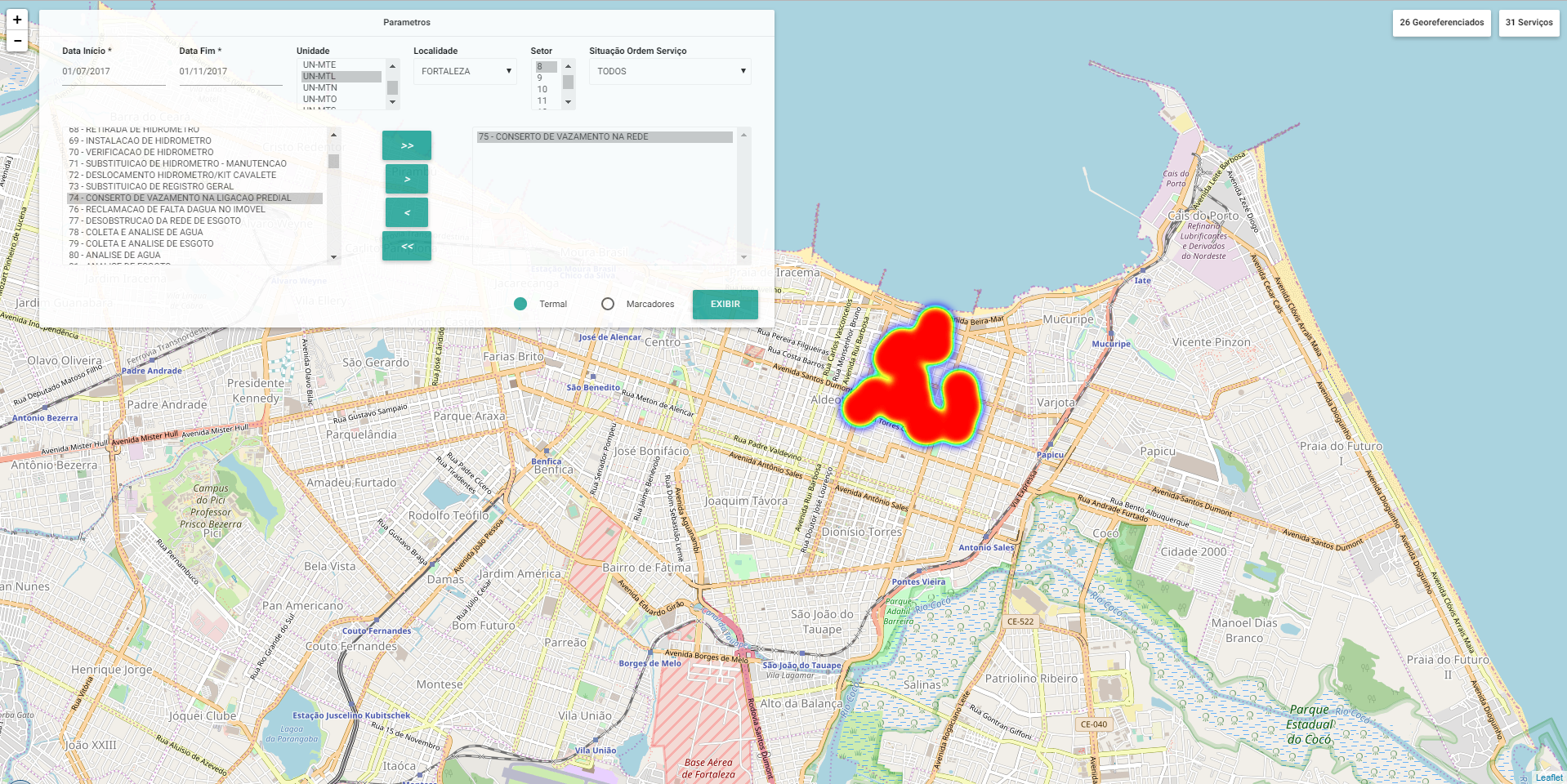

Mapa dos serviços executados

Mapa dos serviços executados

Monitorar OS

Monitoramento GIS

Consumo de Água

Consumo de Água

Falta d'água

Vazamentos

Cadastro de Redes

Mapa das redes de Água da RMF

Cadastro de atributos da rede de água

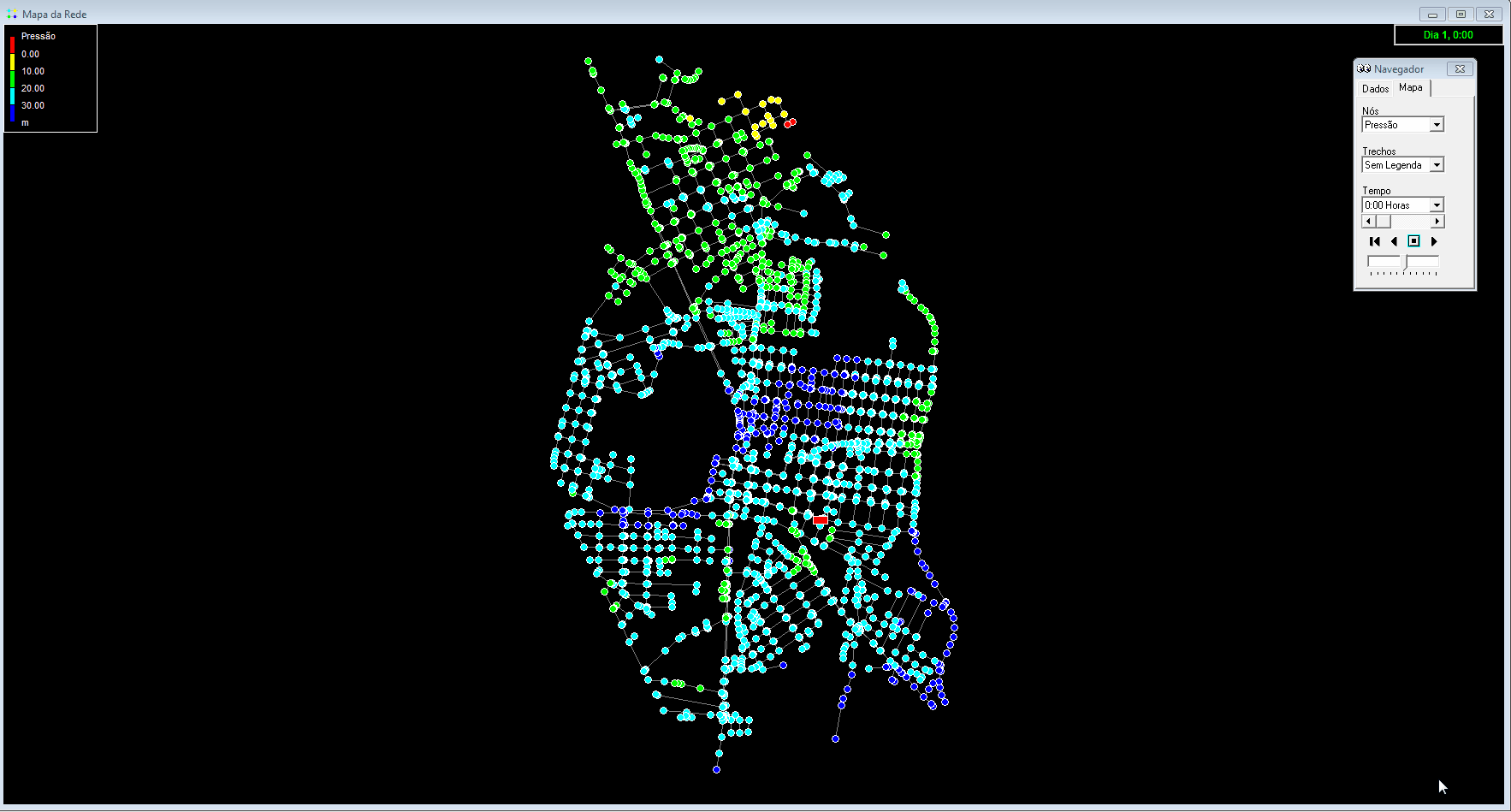

Integração com o EPANET

Simulação de Perda de carga

Situação Atual

Simulação de Perda de carga

Com empreendimentos

Simulação de Perda de carga

Com empreendimentos + Melhorias na Rede

OBRIGADO
