OpenStreetMap como ferramenta de resposta a desastres.
Narcélio de Sá Pereira Filho
Geógrafo
narceliosapereira@gmail.com
Brumadinho - MG
Material elaborado por: http://www.openstreetmap.org/user/smaprs
Adaptado por:http://www.openstreetmap.org/user/narceliodesa
Open Data Day
Fortaleza,2019
O que é o OSM?
O OpenStreetMap (OSM) não é propriamente um mapa, mas uma base de dados georreferenciados.
A maior do mundo em dados abertos.
O OSM não é apenas um mapa
Os dados normalmente são exibidos sob a forma de mapas, através de layers TMS¹ renderizados do OSM para slippy-maps, na web: em browser (ao lado) ou mobile.
¹ Tile Map Service
OSM em NÚMEROS:
5.277.963 em 2019-03-22
5
milhões de Contribuidores cadastrados
Número de Nós (nodes)
5.099.373.621
Número de Linhas (ways)
569.465.610
Número de Relações (relations)
6.616.251
964GB
Memória Física:
Mundo
44,4GB
uncompressed (XML)
PBF
Brasil
662MB
1,4GB
PBF
.shp
Qual o Sistema de Coordenadas (CRS) do OSM?
- Os dados: WGS84 (EPSG:4326)
- As camadas TMS (mapas renderizados, imagens de satélite): Web Mercator (ou Pseudo-Mercator, EPSG:3857)
LICENÇA DE USO DOS DADOS - DIREITOS AUTORAIS:
- É livre o acesso, uso, difusão, adaptação, dos dados do OSM, sob licença ODbL 1.0, requerendo-se que os créditos constem visíveis.
- A cartografia dos mapas, renderização, tiles e documentação, sujeitam-se à licença Creative Commons / Attribution-ShareAlike 2.0 Generic (CC BY-SA 2.0), requerendo-se que, em nova produção sobre ou usando o material, os créditos constem visíveis.
- O modo de atribuir os créditos, eventualmente discriminando o que foi utilizado (se mapa base renderizado ou somente dados), é fazer constar em material publicado: © Contribuidores do OpenStreetMap
“O OpenStreetMap é uma atividade social: é um esforço comunitário, voluntário, gratuito e colaborativo de centenas de milhares de pessoas ao redor do mundo”.
Por que criar um mapa livre?
Por que não usar algum dos serviços de mapas comerciais existentes?
Restrições de Copyright
CC BY: https://secure.flickr.com/photos/horiavarlan/4273272605
Desvantagens de mapas privados:
- Faltam mapas de cidades pequenas ou áreas economicamente pouco desenvolvidas.
- O foco do mapa geralmente é em informação para carros.
- Demora em ser atualizado.
- Não temos os dados brutos.
- Não podemos editar o mapa.
- Quando se pode editar, suas contribuições viram propriedade da empresa.
Problemas políticos...
Faixa de Gaza - Palestina
Problemas políticos...

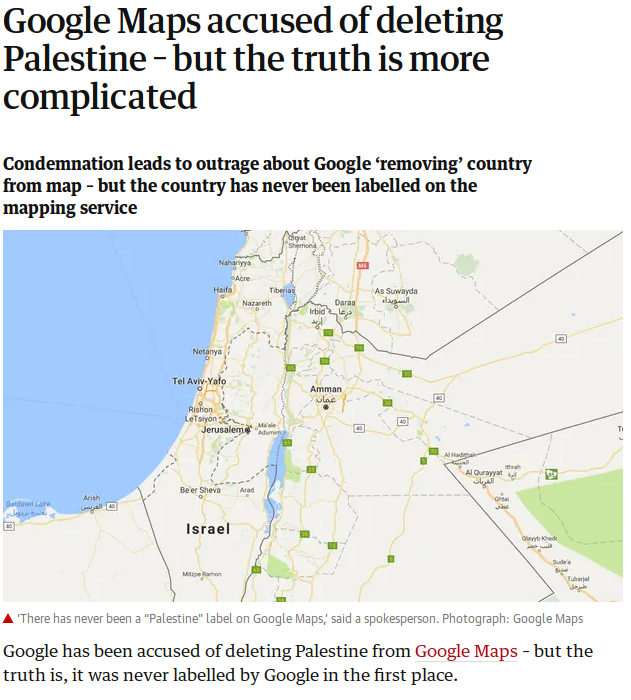

The Guardian
10/08/2016

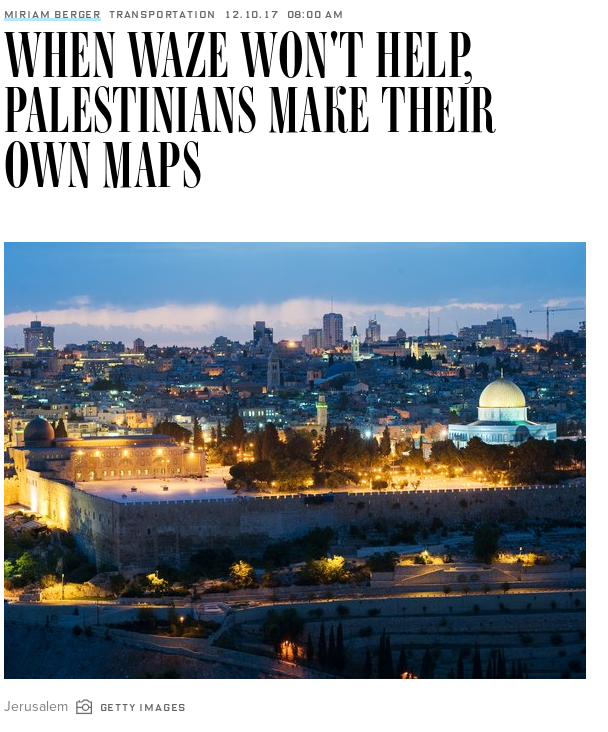

Wired
12/10/2017
Quem já utiliza...
Exemplos de órgãos que usam o OpenStreetMap:
http://mapas.fortaleza.ce.gov.br/
INDE - Infraestrutura Nacional de Dados Espaciais (BR) http://www.visualizador.inde.gov.br/
NPS - National Park Service (USA) https://www.nps.gov/state/ca/index.htm
Quem pode adicionar os dados?
Todo usuário cadastrado no OSM pode adicionar dados.
Funciona da mesma forma que a Wikipédia.
Quem cuida dos dados adicionados?
- Todos os usuários;
- A Comunidade OSM no Brasil
- A Comunidade internacional
- Data Working Group
MONITORAMENTO DE EDIÇÕES:
Osmosis
OSM Inspector https://wiki.openstreetmap.org/wiki/OSM_Inspector
Who Did It http://simon04.dev.openstreetmap.org/whodidit/

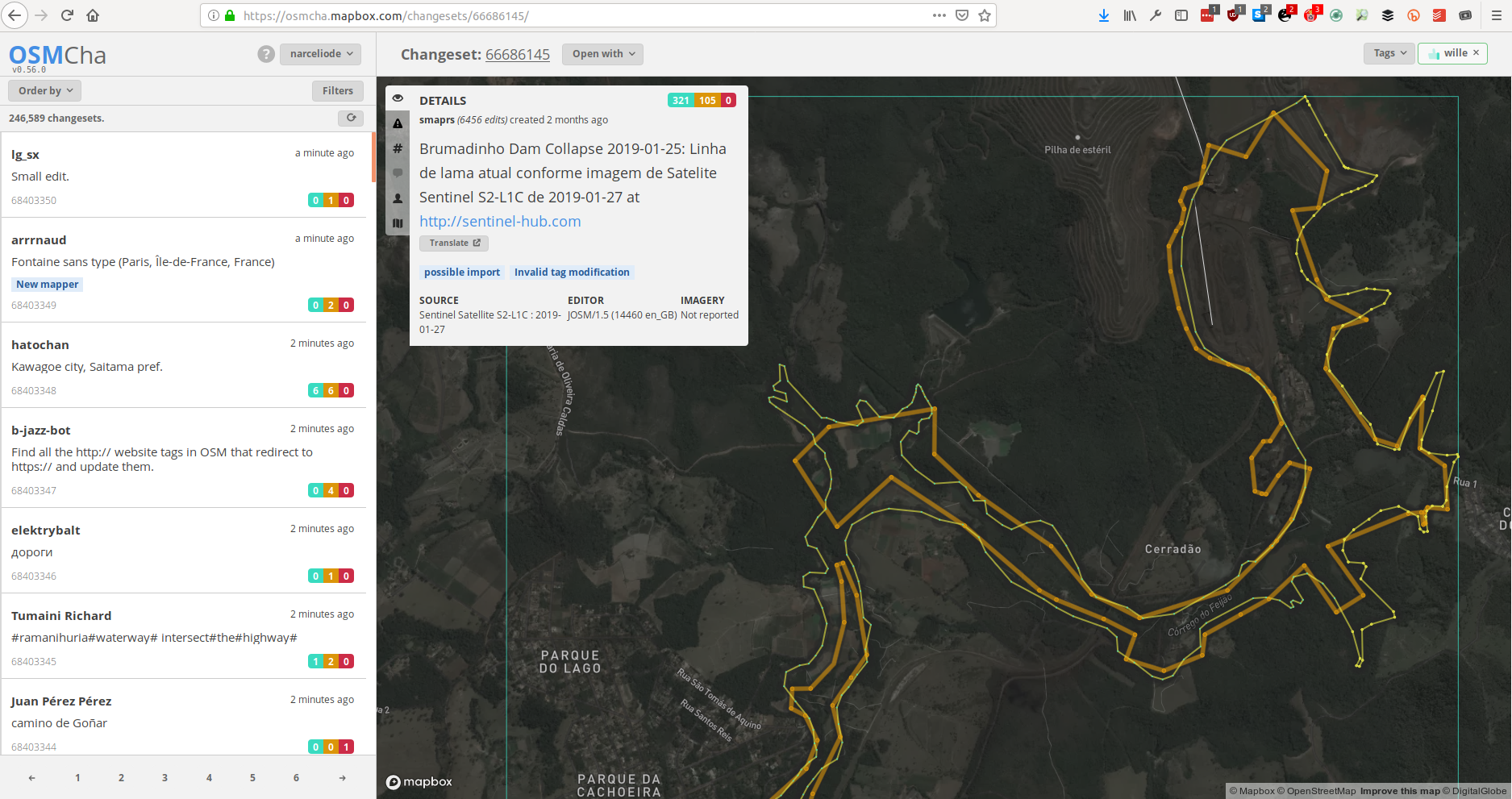

OSMCHA
https://osmcha.mapbox.com/
COMO É FEITO O CONTROLE DE QUALIDADE?
Manutenção, reversão de erros, aprimoramento,evitar vandalismo, etc.
- Por todas as comunidades; coordenadores, locais e mundiais;
- Pelos Working Groups internacionais: Data Working Group, etc.
Conjunto de Edição do usuário:
smaprs
UTILIZAÇÕES DOS DADOS:
Para que se pode usar o OSM?
- Pesquisa;
- Análise;
- Educação;
- Serviços diversos, abertos ou comerciais;
- Roteamento;
- Coleção e busca de locais de interesse;
- Desenvolvimento de software ;
- Roteamento veicular;
QUAIS FORMATOS DE ARQUIVOS O OSM DISPONIBILIZA?
- .osm: xml format
- .pbf: Protocolbuffer Binary Format (smaller to download and much faster to process)
- .bz2: compressed
DOWNLOAD DOS DADOS DO OSM:
Quais formatos podem ser convertidos do .osm e vice-versa: (eventualmente alguns necessitam sucessiva conversão no QGIS)
- .shp
- .geojson
- .gpx
- .kml
ONDE BAIXAR OS DADOS?
Formatos variáveis: XML, PBF, SHP etc
https://wiki.openstreetmap.org/wiki/Export
https://wiki.openstreetmap.org/wiki/Downloading_data
Overpass turbo
https://wiki.openstreetmap.org/wiki/Overpass_turbo
Geofabrik
https://wiki.openstreetmap.org/wiki/Geofabrik
Outras fontes de download:
- OSM API: https://wiki.openstreetmap.org/wiki/API
- JOSM (.osm xml): https://wiki.openstreetmap.org/wiki/JOSM
- Overpass API: https://wiki.openstreetmap.org/wiki/Overpass_API
Mapeie o que você conhece nas proximidades do seu trabalho ou casa.
Por exemplo: para começar, podem ser apenas alguns POIs (Pontos de Interesse), como farmácia, armazém, loja, etc. Na forma de nó (ponto).
Dúvidas? Sempre temos... Consulte os materiais da wiki:
COMO POSSO CONTRIBUIR?
Wiki OSM:
https://wiki.openstreetmap.org/wiki/Pt:Main_Page
Também documentação da comunidade OSM do Brasil:
https://wiki.openstreetmap.org/wiki/WikiProject_Brazil
Canais de contato com a comunidade, para quaisquer questões e/ou partilhar:
https://lists.openstreetmap.org/pipermail/talk-br/
https://telegram.me/OSMBrasil_Suporte
Adote uma área de interesse:
Malta-PB
Colaborador: UsuárioPar
Carnaubal-CE
Colaborador: FrancyskoMarkes
Distrito Industrial-CE
Colaborador: Gledson
Campus do Pici-CE
Colaboradores: Labocart-UFC
HOT - Humanitarian OpenStreetMap Team
Haiti
Utilização pelas equipes de resgate após o terremoto de janeiro de 2010.
Haiti
Utilização pelas equipes de resgate após o terremoto de janeiro de 2010.
Jeffery Jonhson
Open Solutions Group
"O que foi feito no Haiti mudou para sempre a forma como se responde a um desastre."
"Pela primeira vez, agora temos um conjunto de condições em que os indivíduos, a partir do conforto e segurança de sua própria casa, podem literalmente ajudar outras pessoas a salvar vidas em uma zona de desastre, contribuindo para a OSM"
Digital Humanitarians: How Big Data is Changing the Face of Humanitarian Response.
Patrick Meier
Schuyler Erle
OSGeo Foundation
OSM to the rescue

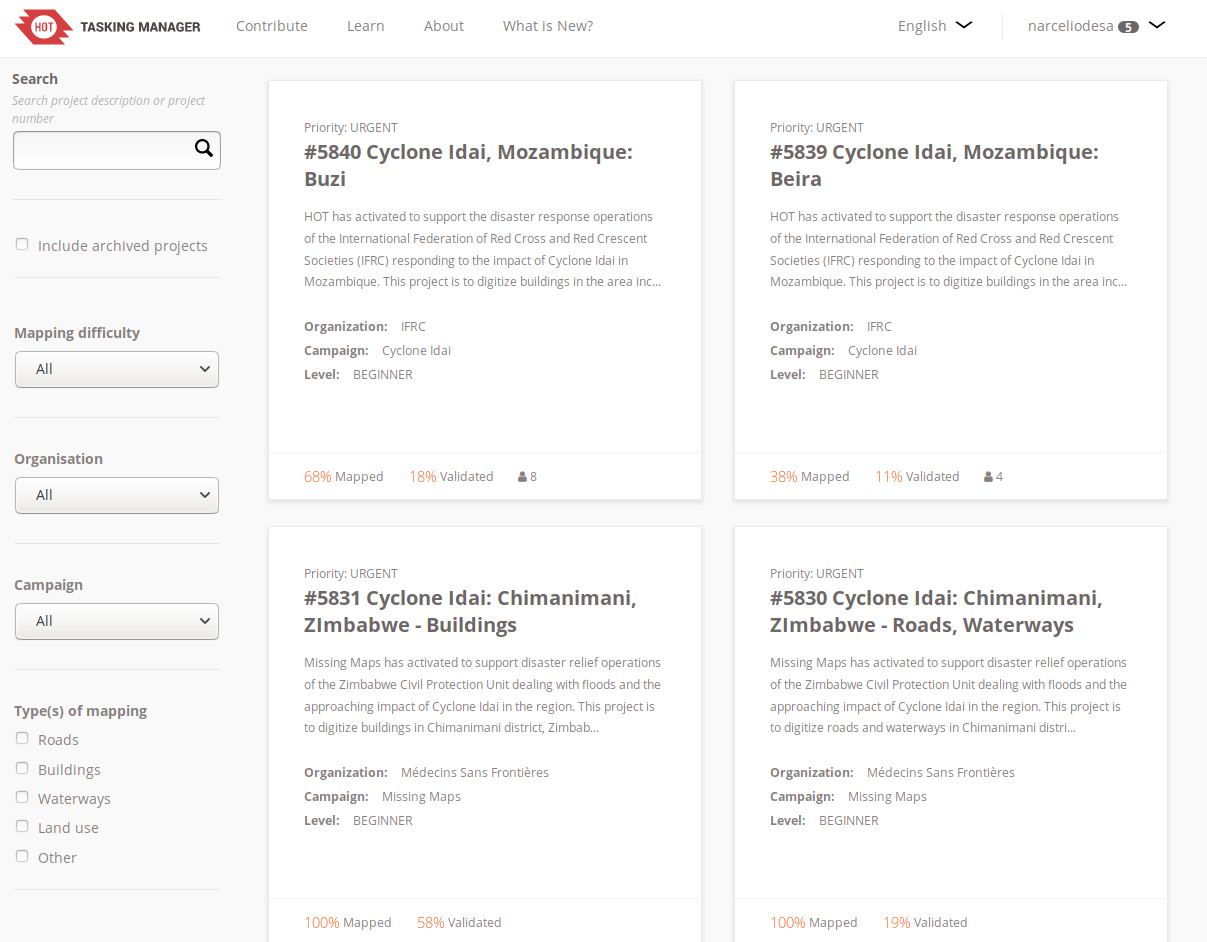

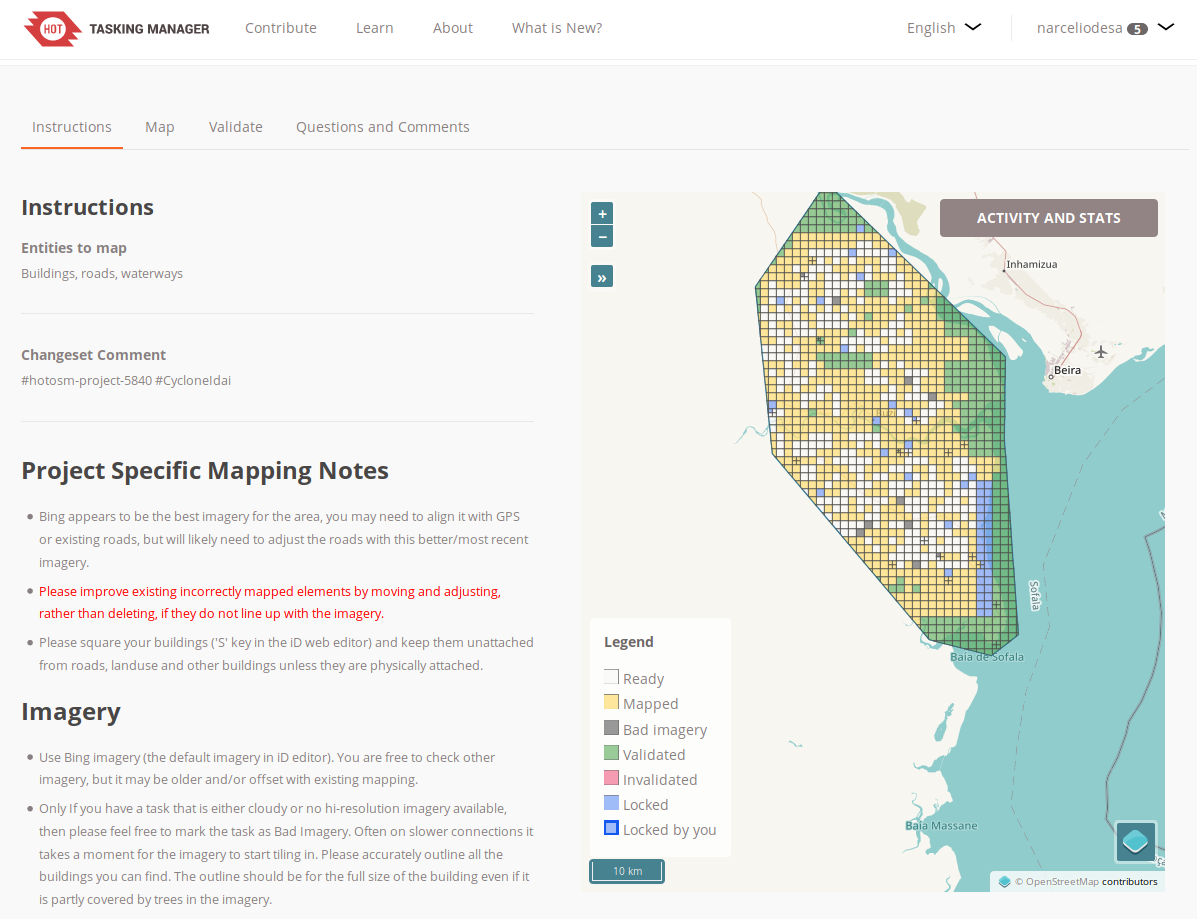

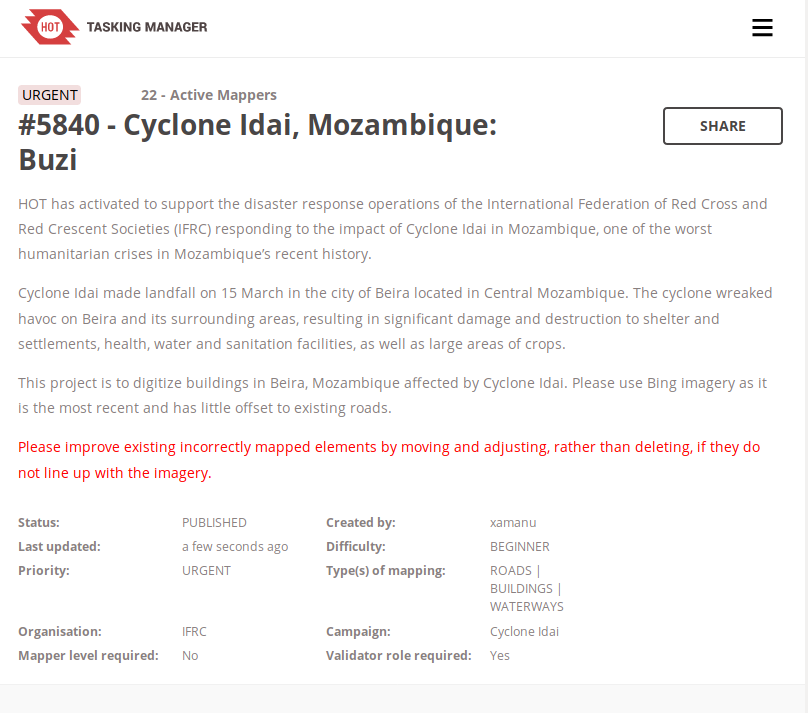

Tasking Manager HOTOSM

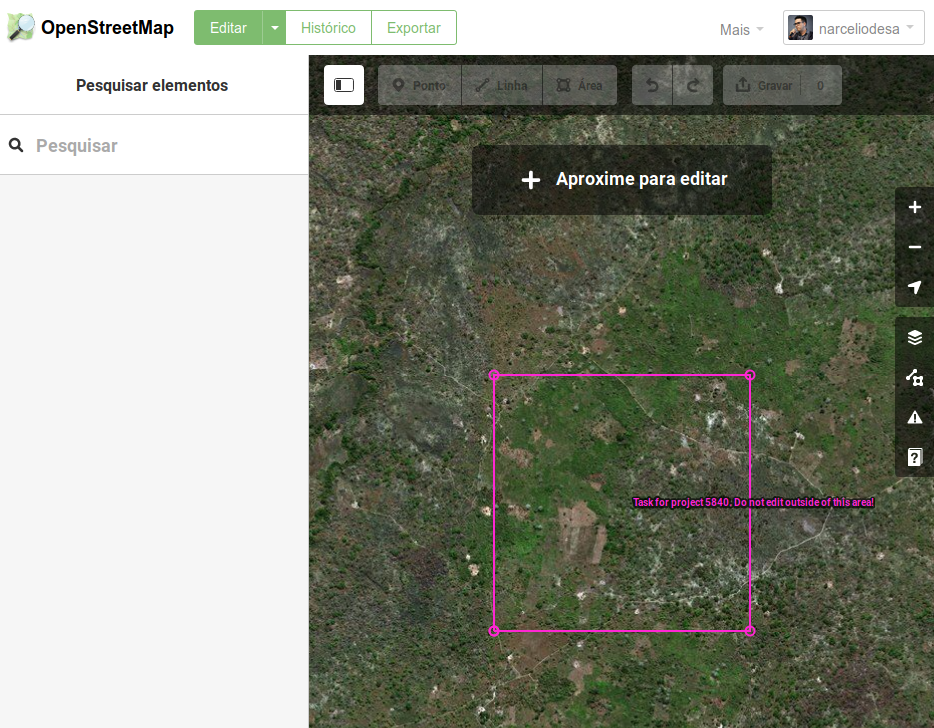

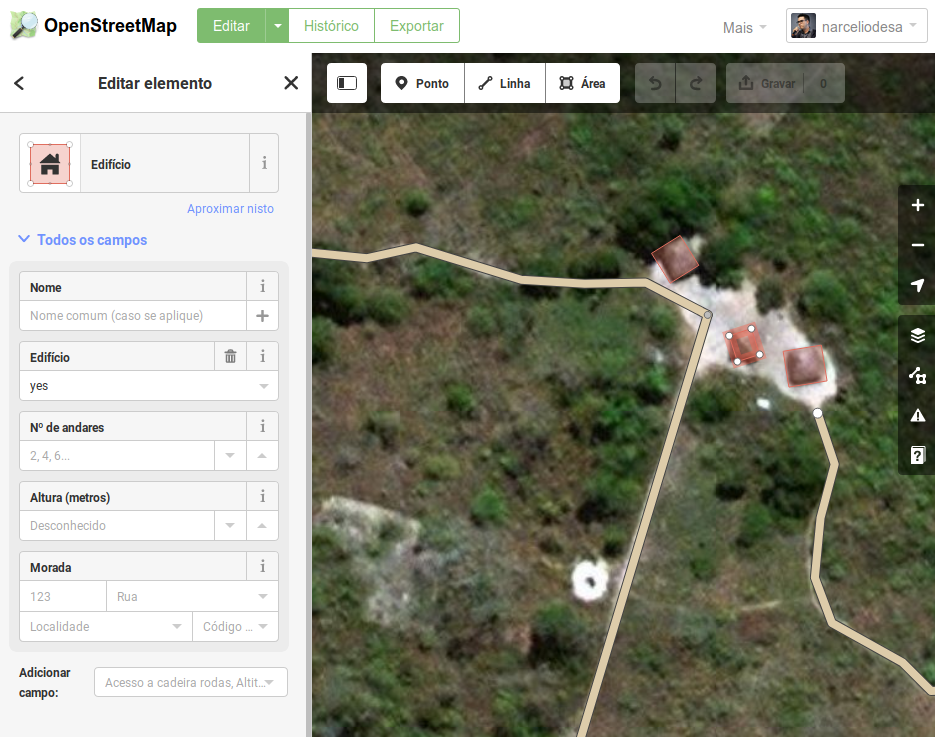

Processo de edição no ID

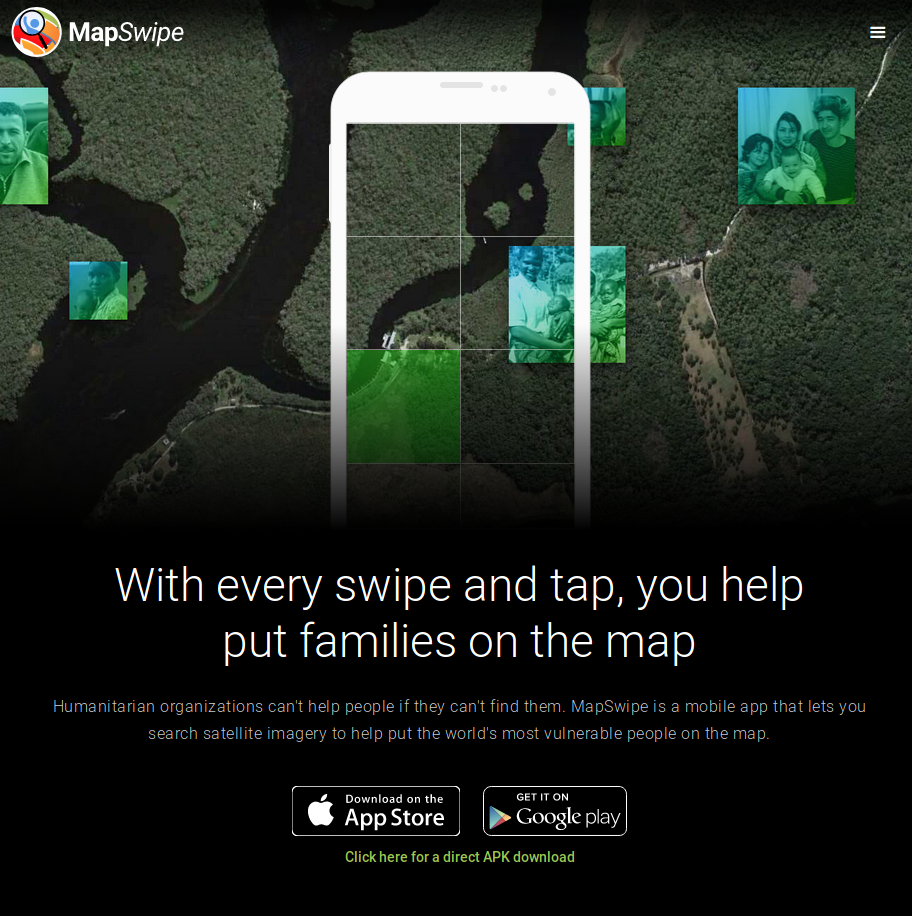

MapSwipe
O MapSwipe é um aplicativo para dispositivos móveis que permite pesquisar imagens de satélite para ajudar a mapear comunidades vulneráveis de todo o mundo.
MapSwipe
Brumadinho - MG
25/01/2019
Tasking Manager HOTOSM - Brumadinho
Timeline
Rompimento da Barragem
12h28
25/01
0h0
1ª Edição OSM
13h27
Timeline
25/01
+0h59
1ª Notificação
14h14
Timeline
25/01
+1h46
Abertura do TaskManager - HOT
Timeline
26/01
1ª Edição HOT
17h47
Timeline
26/01
+29h19
~98% da área mapeada
11h05
Timeline
27/01
+46h37
Imagem Sentinel2
11h48
Timeline
27/01
+47h20
Delegação de Israel + OSM
16h48
Timeline
27/01
+52h20
Mapa da área afetada pelo rejeito.
17h14
Timeline
27/01
+52h46
Última edição HOT (852)*
21:28
Timeline
27/01
+57h00

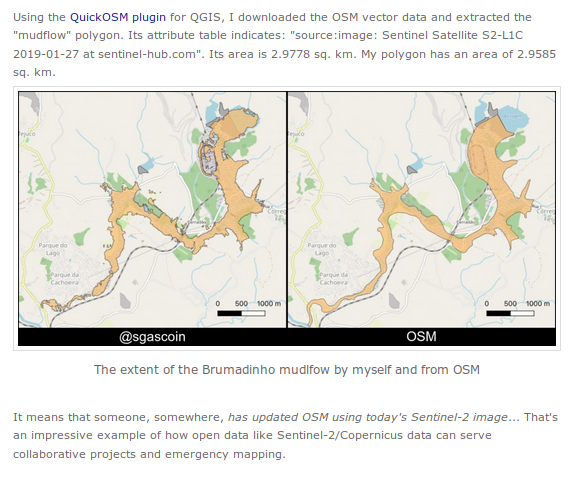

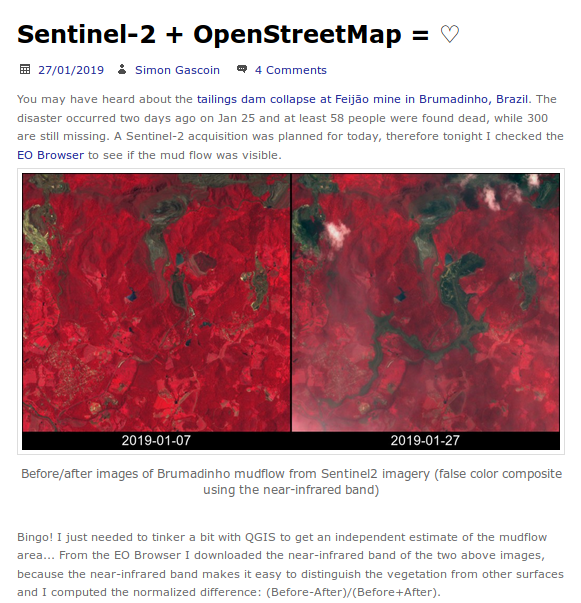

Artigo do Centre d'Etudes Spatiales de la BIOsphère (CESBIO) sobre o mapeamento da área afetada pelo fluxo de lama usando o Sentinel-2
22:11
Timeline
27/01
+57h43
Utilização dos dados do OSM
Resultados
Mapeamento de edificações
+6661 prédios mapeados
Mapeamento do uso do solo
+14.573,92 hectares mapeados
Mapeamento do uso do solo
+14.573,92 hectares mapeados
USO | ÁREA (ha) |
---|---|
Floresta | 8493,21 |
Campo | 2451,63 |
Mineração | 1711,64 |
Área Urbanizada | 399,11 |
Lama | 303,07 |
ONDE OBTER OS DADOS
HOT EXPORT TOOL
MAPA ATUAL DE BRUMADINHO
OSM
MAPA ATUAL DE BRUMADINHO
GOOGLE MAPS
OBRIGADO
OPENSTREETMAP EM RESPOSTA A DESASTRES - BRUMADINHO
By Narcélio de Sá Pereira Filho
OPENSTREETMAP EM RESPOSTA A DESASTRES - BRUMADINHO
