OpenStreetMap

Narcélio de Sá Pereira Filho

Geógrafo

narceliosapereira@gmail.com

O que é? Como funciona?

Material elaborado por: http://www.openstreetmap.org/user/smaprs
Adaptado por:​http://www.openstreetmap.org/user/narceliodesa

Quem sou?

• No Labocart desde 2008
• Geógrafo licenciado - UFC, 2011
• Mestre em Geografia - UFC, 2014
• Analista de Geoprocessamento - CAGECE, 2014

• No Software Livre desde 2010
• Coordenador da Comunidade QGISBR, 2014
• No OpenStreetMap desde Fevereiro de 2012
• Colaborador do Humanitarian OpenStreetMap Team

CC BY: https://secure.flickr.com/photos/horiavarlan/4273272605

• Faltam mapas de cidades pequenas ou áreas economicamente pouco desenvolvidas.
• O foco do mapa geralmente é em informação para carros.
• Demora em ser atualizado.
• Não temos os dados brutos.
• Não podemos editar o mapa.
• Quando se pode editar, suas contribuições viram propriedade da empresa.

“O OpenStreetMap é uma atividade social: é um esforço comunitário,  voluntário, gratuito e colaborativo de centenas de milhares de pessoas ao redor do mundo”.

(https://wiki.openstreetmap.org/wiki/Pt:How_We_Map)

Exemplos de órgãos que usam o OpenStreetMap:

PMF - Fortaleza em Mapas (BR)

http://mapas.fortaleza.ce.gov.br/

INDE - Infraestrutura Nacional de Dados Espaciais (BR) http://www.visualizador.inde.gov.br/

NPS - National Park Service (USA) https://www.nps.gov/state/ca/index.htm

LICENÇA DE USO DOS DADOS - DIREITOS AUTORAIS:

• É livre o acesso, uso, difusão, adaptação, dos dados do OSM, sob licença ODbL 1.0, requerendo-se que os créditos constem visíveis.
• A cartografia dos mapas, renderização, tiles e documentação, sujeitam-se à licença Creative Commons / Attribution-ShareAlike 2.0 Generic (CC BY-SA 2.0), requerendo-se que, em nova produção sobre ou usando o material, os créditos constem visíveis.
• O modo de atribuir os créditos, eventualmente discriminando o que foi utilizado (se mapa base renderizado ou somente dados), é fazer constar em material publicado: © Contribuidores do OpenStreetMap

http://www.openstreetmap.org/copyright

REGRAS BÁSICAS DE MAPEAMENTO:

• Mapeie o que há em campo, o que você conhece; on the ground rule: o que se pode ver e ser verificado por outros no local.
• Não mapeie usando dados de fontes com direitos autorais resguardados ou não compatíveis com os do OSM. Ex.: com Google Street View, Google Earth, MS-Bing, etc).
• Identifique os objetos mapeados com as classes de etiquetas (tags) adequadas e convencionadas no OSM;
• Possibilidades de importações de dados vetoriais ou informações complementares de fontes externas  devem ser previamente comunicadas e discutidas com a comunidade local/regional.
• Deve sempre ser citada a fonte dos dados adicionados.

https://wiki.openstreetmap.org/wiki/Pt-br:Beginners%27_guide

QUAIS AS FONTES DE DADOS SÃO ACEITAS?

• Mapeamentos ou dados pessoalmente coletados, preferencialmente, com gravação e upload de trilhas de GPS (.gpx),
• Dados ou conhecimento de campo, Field Papers (ao lado);
• Quando necessário, de modo remoto, nas imagens de satélite do OSM (“armchair mapping”; há muitos lugares do mundo, e do Brasil, que só são mais viáveis de mapear assim);
• Os dados devem ser classificados através de etiquetas (tags) convencionadas no OSM;
• Ocasionalmente, se necessárias, aprovadas pela comunidade e com autorização expressa das fontes, podem ser feitas importações de dados.
• Nunca basear-se em dados de fontes com copyright não compatível com OSM

https://wiki.openstreetmap.org/wiki/Pt-br:Beginners%27_guide

OSM em NÚMEROS:

4.984.254 em 2018-10-31

http://www.openstreetmap.org/stats/data_stats.html

4

milhões  de Contribuidores     cadastrados

Número de Nós (nodes)

4.827.168.214

Número de Linhas (ways)

536.465.976

Número de Relações (relations)

6.232.136

964GB

Memória Física:

Mundo

41,4GB

uncompressed (XML)

PBF

Brasil

616MB

1,3GB

PBF

.shp

www.planet.osm.org

www.geofabrik.de

Quem pode adicionar os dados?

Todo usuário cadastrado no OSM pode adicionar dados.

Funciona da mesma forma que a Wikipédia.

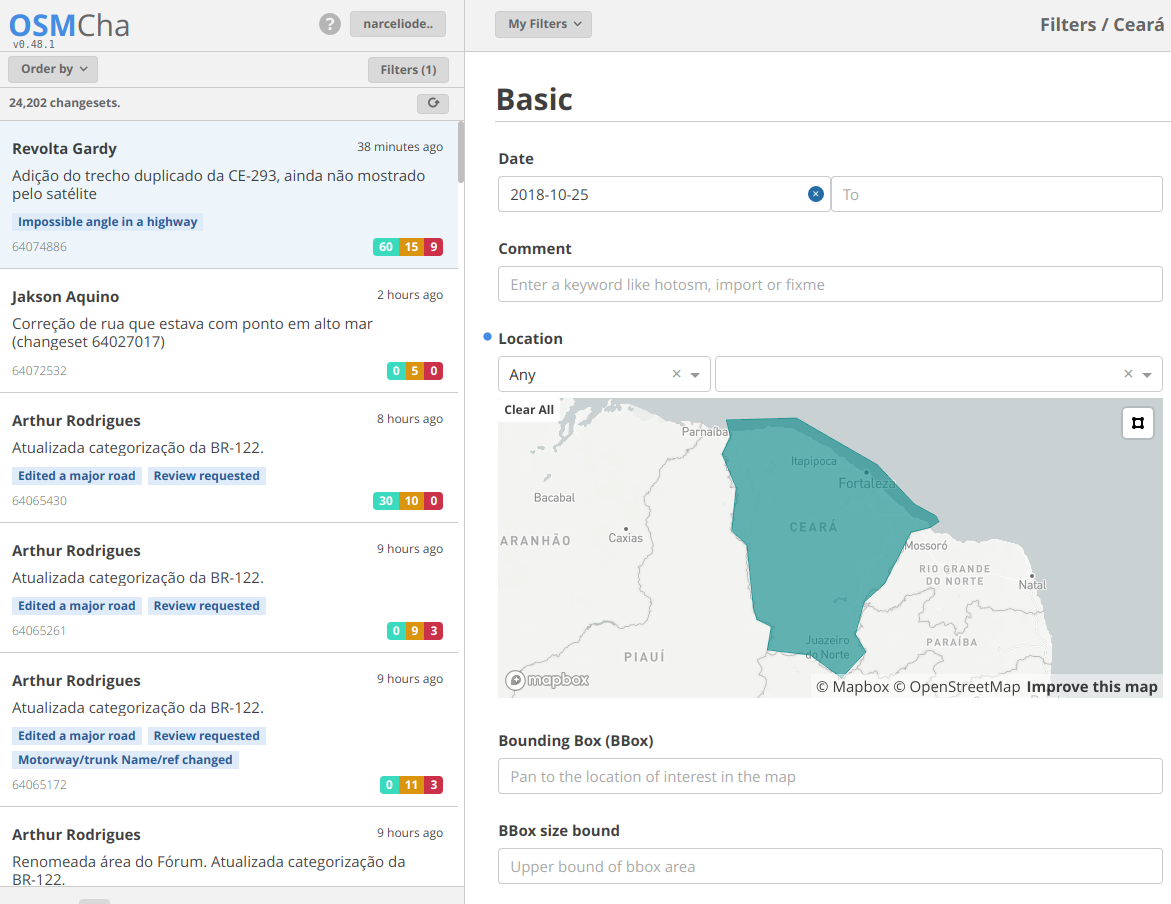

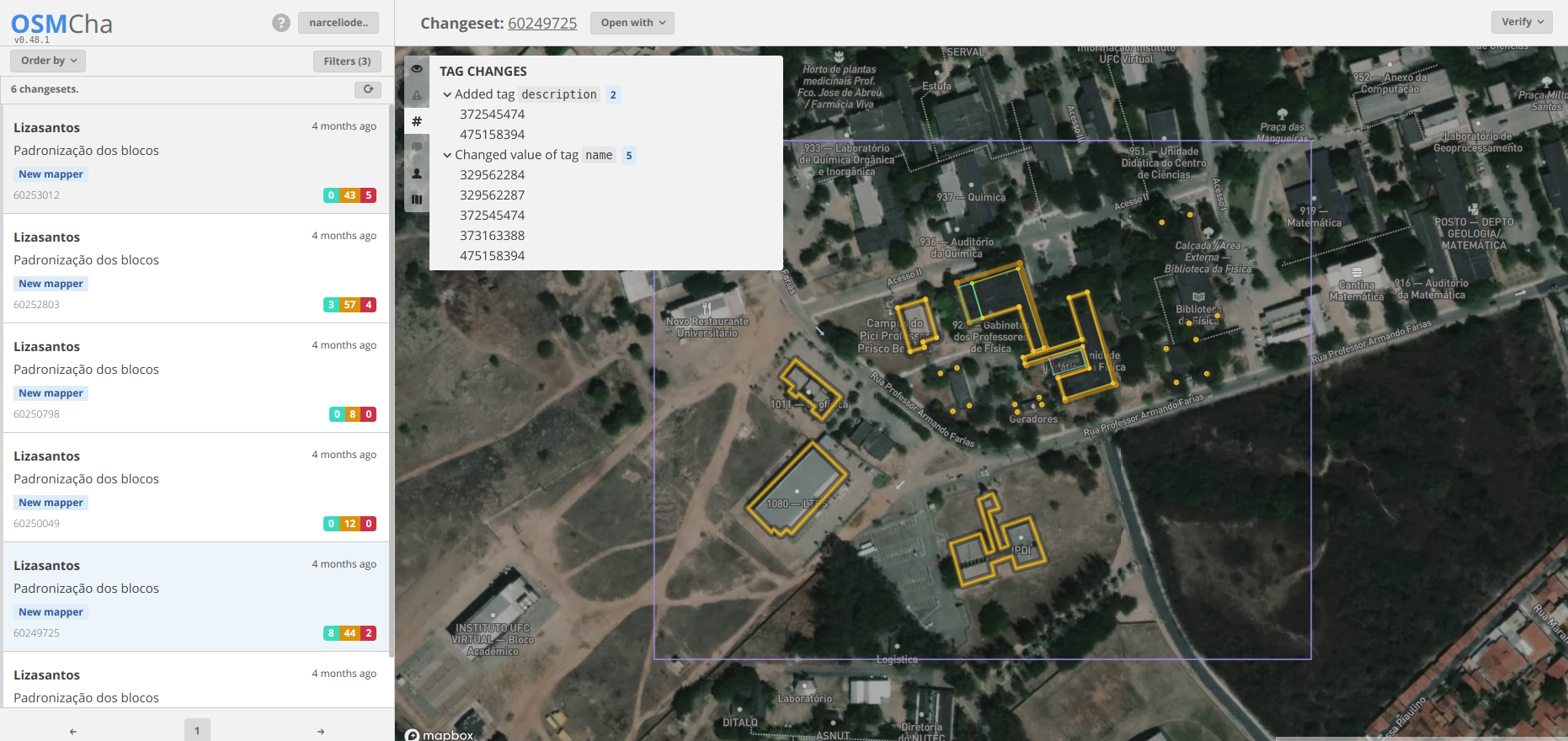

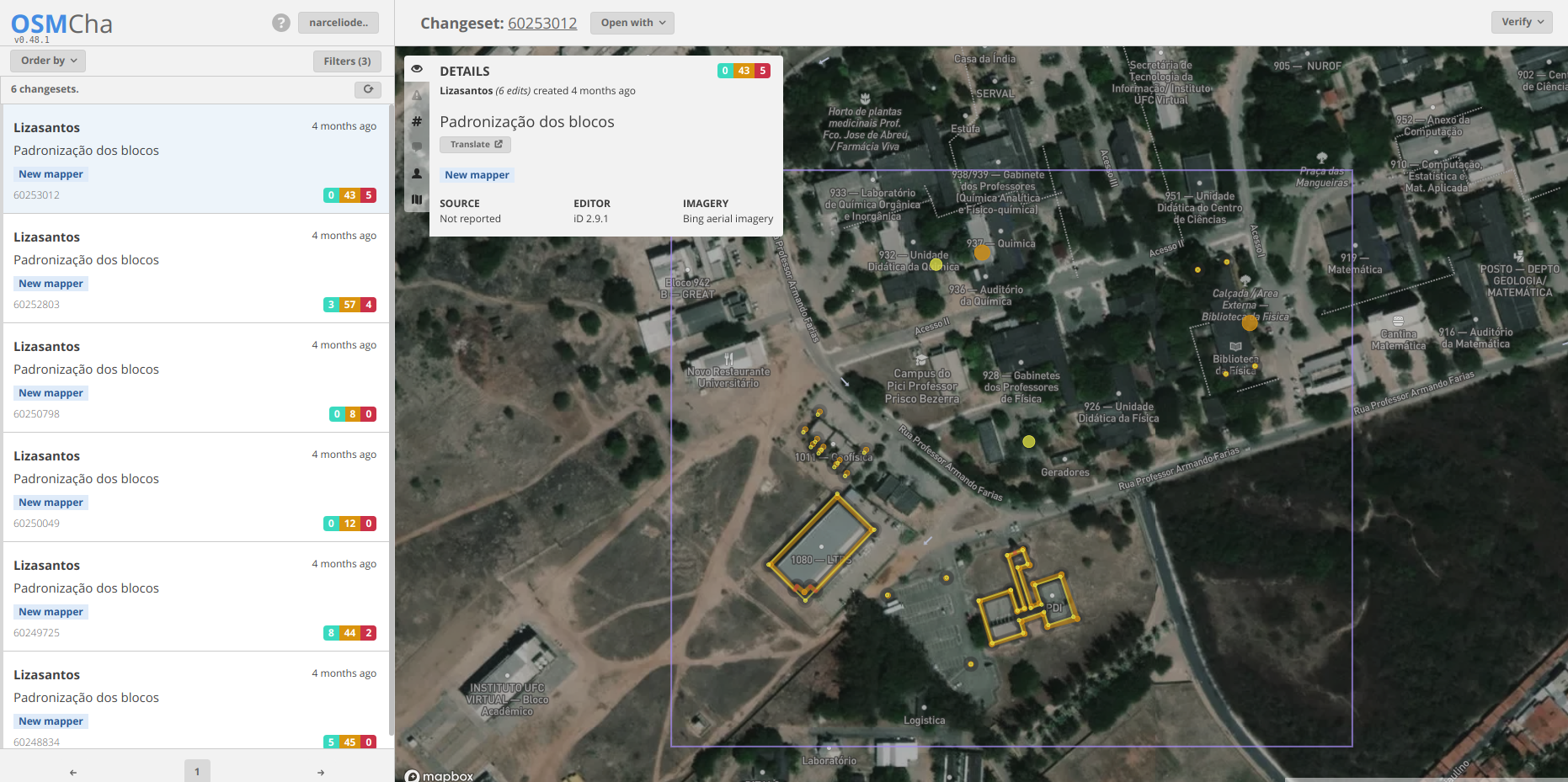

Quem cuida dos dados adicionados?

1. Todos os usuários;
2. A Comunidade OSM no Brasil
3. A Comunidade internacional
4. Data Working Group

https://wiki.openstreetmap.org/wiki/WikiProject_Brazil

https://wiki.openstreetmap.org/wiki/Data_working_group

iD: Browser online;

• Recomendável para iniciantes ou edições curtas;
• Realiza todas as operações básicas;
• Tem todas as imagens de satélite necessárias;
• Mostra históricos;
• exporta dados;
• Inclui camadas do IBGE para auxílio no mapeamento;
• etc...

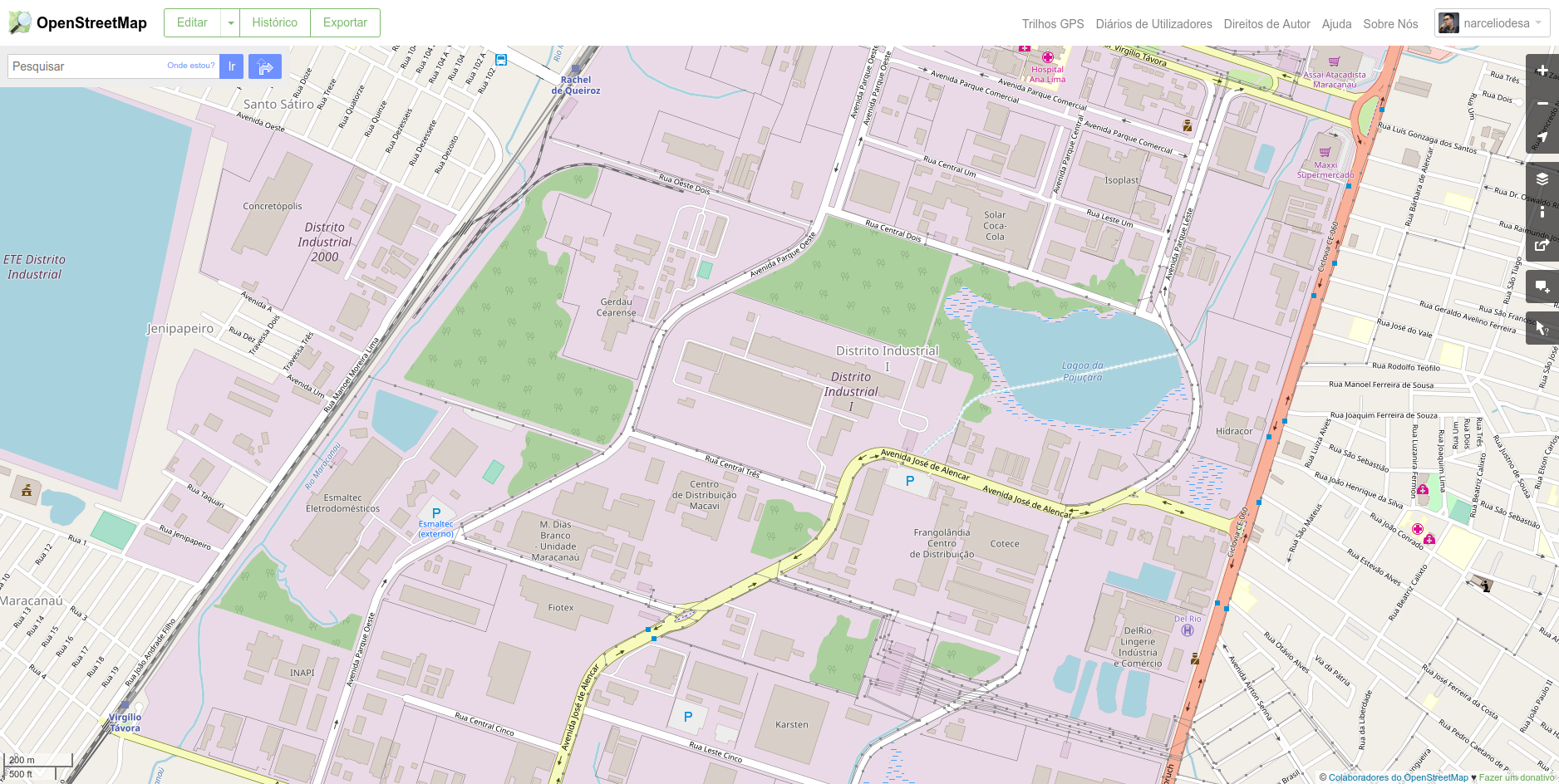

Web Browser: http://www.openstreetmap.org/

Documentação: https://wiki.openstreetmap.org/wiki/ID

JOSM (Instalação) Java OpenStreetMap Editor. :

FERRAMENTAS DE EDIÇÃO:

• Recomendável para usuários mais experientes e para todo que pretende se aprofundar no OSM;
• realiza todas as operações básicas e tem mais ferramentas de edição, busca, composição, exportação de dados, plugins, etc;
• Inclui camadas do IBGE para auxílio no mapeamento.
• Plugins para abrir dados externos (.shp, etc): OpenData Plugin

Download:

https://josm.openstreetmap.de/

Documentação: https://wiki.openstreetmap.org/wiki/JOSM

FORMATO LÓGICO DOS DADOS NO OSM:

3 tipos de elementos geométricos básicos:

• Nós (nodes);
• Linhas (ways):
  • ​abertas (ex: vias)
  • fechadas (polígonos; ex: áreas, praças, etc)
• Relações (relations): entre nós, entre ways, entre ambos.



O nó é o elemento básico de tudo no OSM. Todos os elementos contém nós com coordenadas (nós georreferenciados).

https://wiki.openstreetmap.org/wiki/Elements

O QUE COMPÕE AS INFORMAÇÕES DOS ELEMENTOS

Código XML, contendo:

1. Nó georreferenciado (um ou mais), com suas coordenadas;
2. O tipo de elemento (node/way/relation);
3. As “tags” (etiquetas), isto é, descrições do objeto real, na forma: key=value

(nota: no Shapefile a estrutura é em tabela DBF “campo / atributos”).

https://wiki.openstreetmap.org/wiki/OSM_XML

QUAIS TAGS (ETIQUETAS) EXISTEM?

Listagem na wiki em:

https://wiki.openstreetmap.org/wiki/Pt-br:Elementos_de_Mapa

BÁSICAS

COMPLEMENTARES

TAGS para Classificação de Vias no Brasil:

https://wiki.openstreetmap.org/wiki/Pt:How_to_map_a

Qual o Sistema de Coordenadas (CRS) do OSM?

• Os dados: WGS84 (EPSG:4326)

• As camadas TMS (mapas renderizados, imagens de satélite): Web Mercator (ou Pseudo-Mercator, EPSG:3857)

https://wiki.openstreetmap.org/wiki/Converting_to_WGS84.

UTILIZAÇÕES DOS DADOS:

https://wiki.openstreetmap.org/wiki/Use_OpenStreetMap

https://wiki.openstreetmap.org/wiki/Using_OpenStreetMap

Para que se pode usar o OSM?

• Pesquisa;
• Análise;
• Educação;
• Serviços diversos, abertos ou comerciais;
• Roteamento;
• Coleção e busca de locais de interesse;
• Desenvolvimento de software ;
• Roteamento veicular;

Criar mapas web personalizados?

• uMap
• Leaflet
• OpenLayers

Criar mapas no papel?

• Field Papers:
• MapOSMatic:
• QGIS Print Composer

OBRIGADO
