12/02/2018
SIG Organisation & méthodes
Nathalie Letessier - Surcin
Programme de la journée
- Correction recettage données et outils
- Note de synthèse
- Modélisation de données géographiques
- Interviews Equipe SIG
Corrections
Exercice noté de recettage de données
Critères qualité données
- Exhaustivité : excès ou omission d'objets
- Cohérence logique : degré de cohérence avec la modélisation et les spécifications de la donnée
- Précision géométrique : précision de localisation des objets
- Précision temporelle
- Précision sémantique : Précision des attributs quantitatifs, exactitude des attributs non quantitatifs et de la classification des entités
Recettage Données ZoneUrba par rapport au standard CNIG
Etapes :
1. Analyse de la structure du standard CNIG
2. Analyse des critères qualité exigés
3. Préparation du cahier de recette
4. Analyse des fichiers à recetter

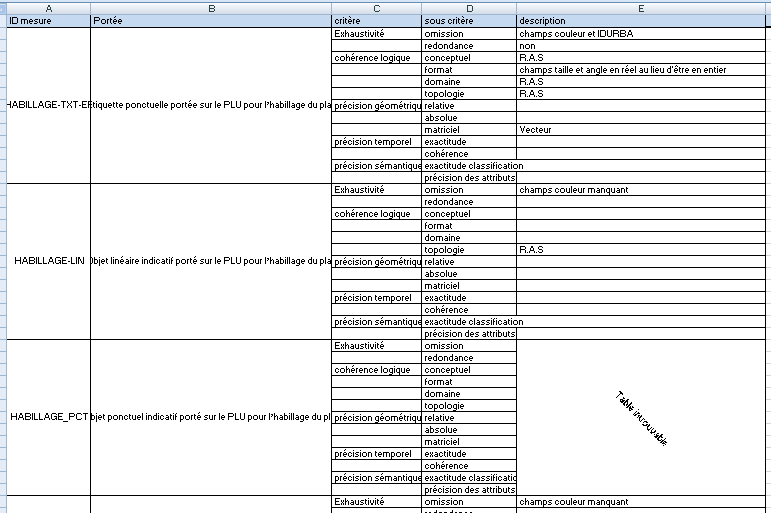

Analyse des critères qualité fournis p39/40
Recettage Données ZoneUrba par rapport au standard CNIG
Retour sur votre recettage de données

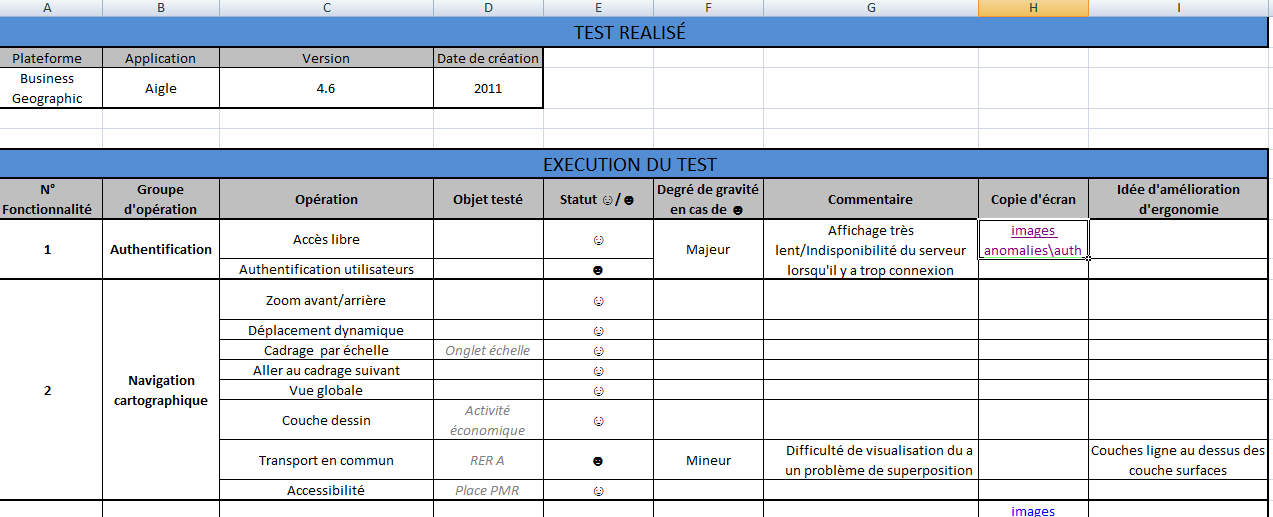

Retour sur votre recettage d'outil WebSIG
Exemple d'analyse d'une anomalie
- Choix des couches de données à afficher sans bouton validation (activer/désactiver): anomalie
-Description anomalie : Les couches commune de la Plaine Centrale sont désélectionnées mais pourtant sur notre carte, elles apparaissent (voir capture écran)
-Type de résolution demandée : Lorsque les couches sont désélectionnées, elles ne doivent pas apparaître sur la carte.
-Anomalie reproductible : oui
-Degrés de gravité : bloquant
-Priorité de traitement : Prioritaire
Note de synthèse
Objectifs d'une note de synthèse
- Ce n’est pas un résumé, mais la réponse à la question posée à partir des documents fournis ou à recueillir (pas d’éléments personnels) : une sorte de « démonstration mathématique » avec un raisonnement et des idées qui s’enchaînent logiquement.
Double entrée : discours accessible à tous + éléments techniques pour crédibiliser ce discours.
- Etre clair et concis = outil de communication efficace.
- Exercice demandé pour les concours de la Fonction Publique Territoriale, mais aussi dans les activités professionnelles d’un géomaticien.
Méthodologie note de synthèse
Analyse de la commande
- Qui passe la commande ?
- Quel est le contexte ?
- Quel est le sujet ?
= Bonne compréhension et reformulation
Méthodologie note de synthèse
Analyse du dossier
- Quelles sont les grandes idées à traiter ?
- 3/4 principales pour la structure du plan
- 7/8 secondaires pour les sous-parties
- Références du dossier : outils, lieux, institutions, dates, chiffres, textes juridiques, noms
- Lecture rapide, après classement des documents
- Prise de notes succincte et organisée
Méthodologie note de synthèse
Plan type
- Introduction :
- Contexte général
- Problématique / reformulation du sujet
- Annonce du plan
- Pourquoi ? Théorie / Portées / Principes / Causes
- En général / Proposition principale
- En particulier / Proposition subordonnée
- Comment ? Pratique / Limites / Modalités / Conséquences
- Conclusion succinte
Concours de la Fontion Publique Territoriale
-
Cadrage épreuve concours externe de technicien (Bac) :
- Epreuve d’admissibilité : réponses à des questions techniques à partir d’un dossier portant sur la spécialité au titre de laquelle le candidat concourt (3h)
- Epreuve d’admission : entretien auprès d’un jury
-
Cadrage épreuve concours externe de technicien principal 2ème classe (Bac +2 technico-professionnelle) :
- Epreuve d’admissibilité : rapport technique = note de synthèse + propositions (3h)
- Epreuve d’admission : entretien auprès d’un jury
Exercice pratique
Dématérialisation du PLU
Modélisation de données géographiques
Modélisation d’une base de données

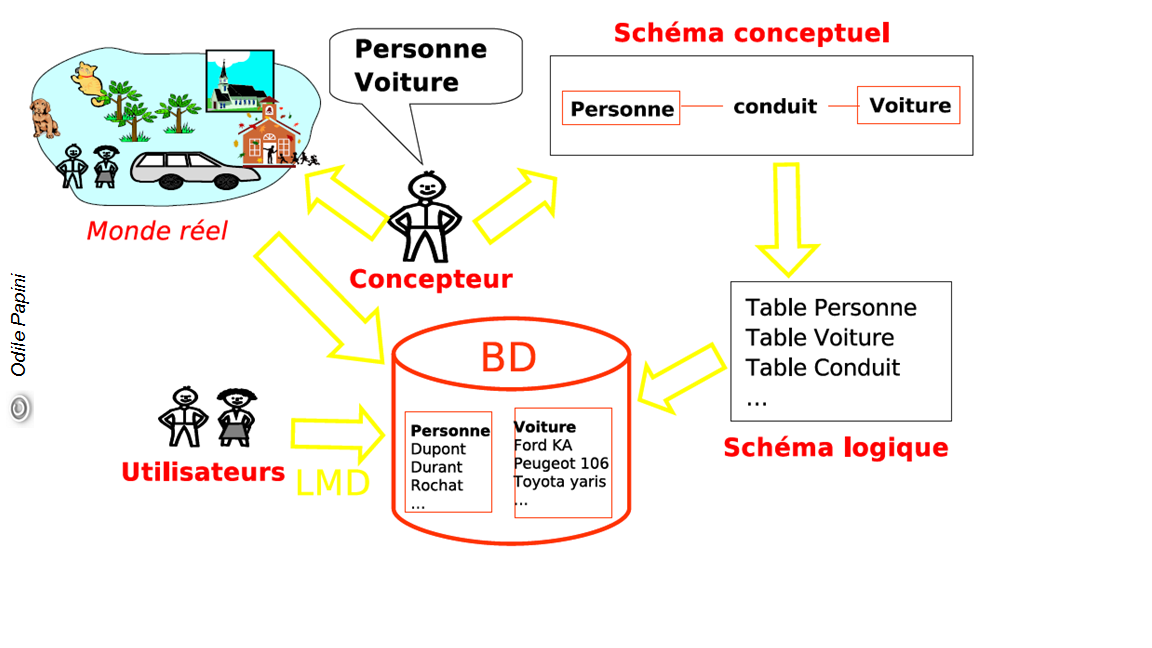

Modélisation d'une base de données
•Modélisation conceptuelle : représenter la réalité telle qu’elle est perçue par les utilisateurs
•Modélisation logique : décrire la réalité en fonction du modèle du SGBDR (généralement relationnel)
•Modélisation physique : implémenter les données dans le SGBDR (langage SQL)
Modèle Conceptuel de Données MCD Entité - Association
• Le développement d’un modèle conceptuel fait partie de la méthode Merise :
- méthode d'analyse, de conception et de réalisation de système d'information informatisé
- L’outil utilisé pour le développement d’un modèle conceptuel (MCD) en MERISE est le modèle « Entité-Association »

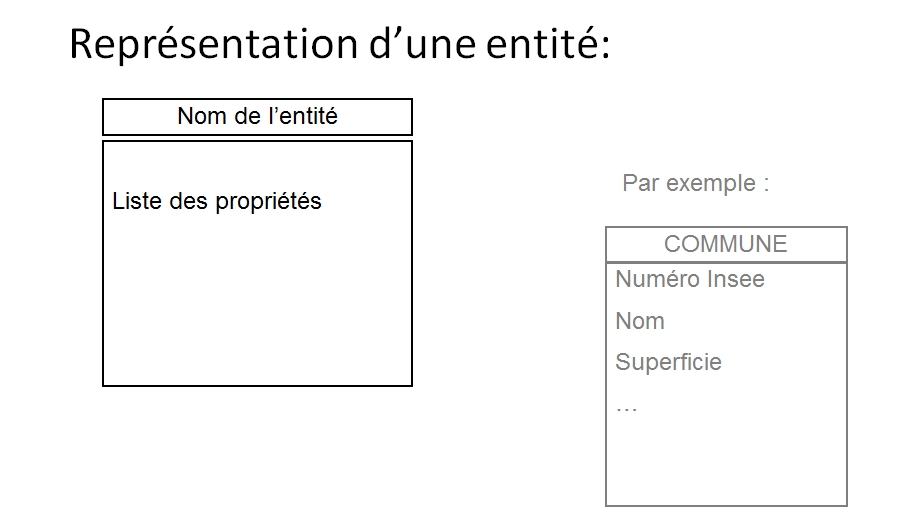

Modèle Conceptuel de Données MCD Entité - Association
• Depuis plus de 20 ans, le modèle Entité-Association joue un rôle primordial en matière de description conceptuelle de bases de données
• Les modélisations Entité-Association ont pour origine les travaux de P. CHEN (1976)

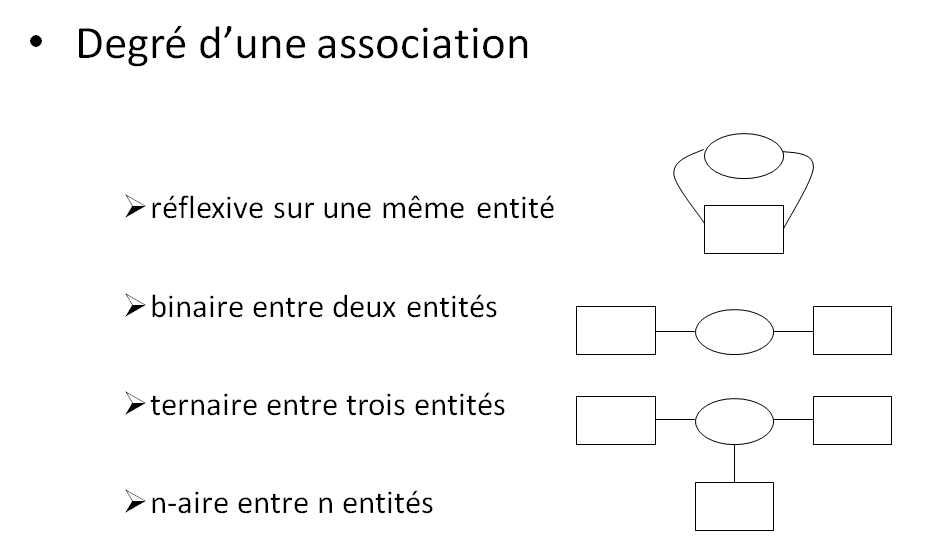

Modèle Conceptuel de Données MCD Entité - Association
Modèle Conceptuel de Données MCD Entité - Association
• Identifiant :
- L’identifiant d’une entité est constitué d’une ou plusieurs propriétés de l’entité telles qu’à chaque valeur de l’identifiant corresponde une et une seule valeur.
- L’identifiant est représenté en souligné dans le MCD

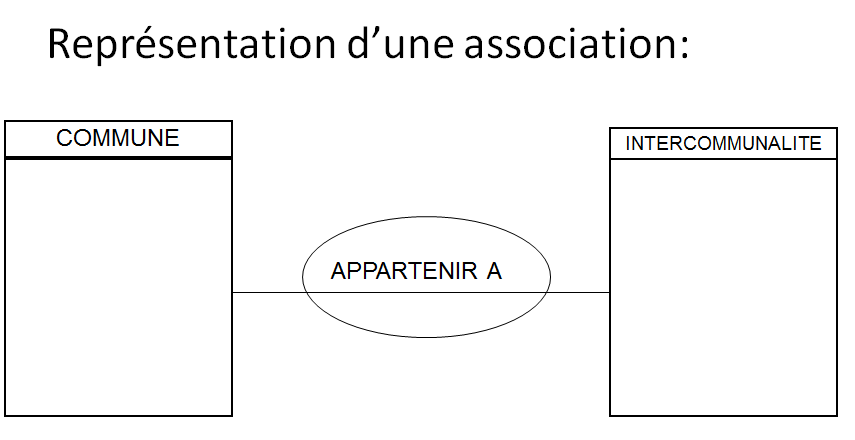

Modèle Conceptuel de Données MCD Entité - Association
Modèle Conceptuel de Données MCD Entité - Association
• Des propriétés peuvent être attachées aux associations. Par exemple, une commune peut changer d’intercommunalité, et l’on souhaite conserver cet historique.
Modèle Conceptuel de Données MCD Entité - Association

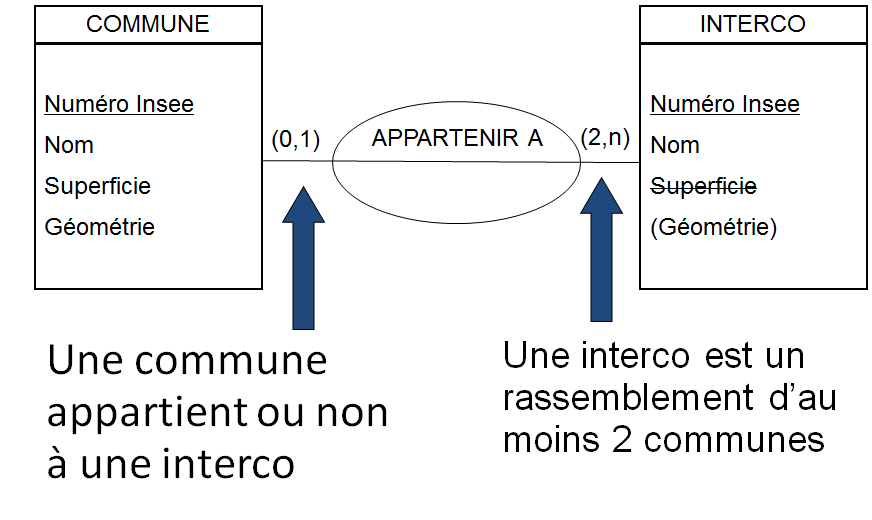

Modèle Conceptuel de Données MCD Entité - Association
• Les cardinalités
- Lien entre une entité et une association.
- La cardinalité d'une association est constitué d'une borne minimale et d'une borne maximale.

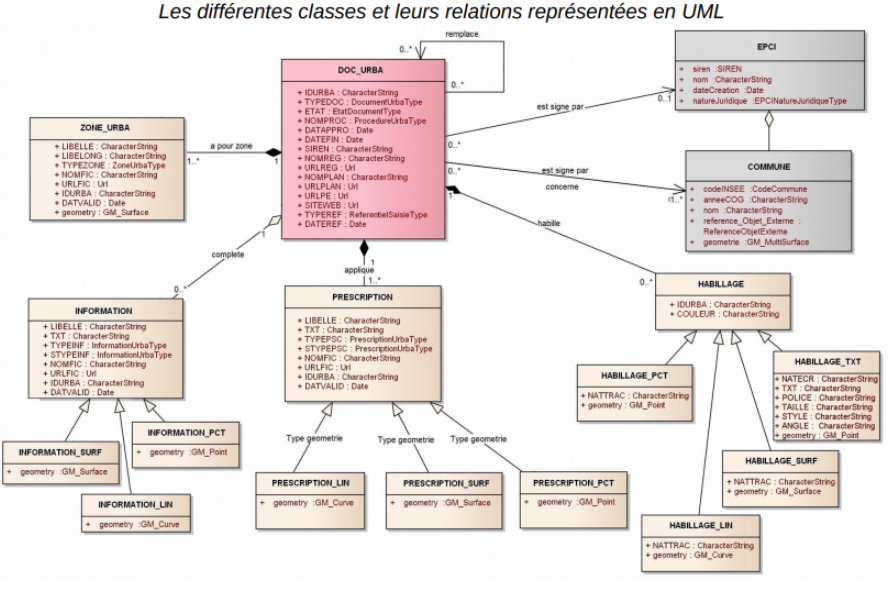

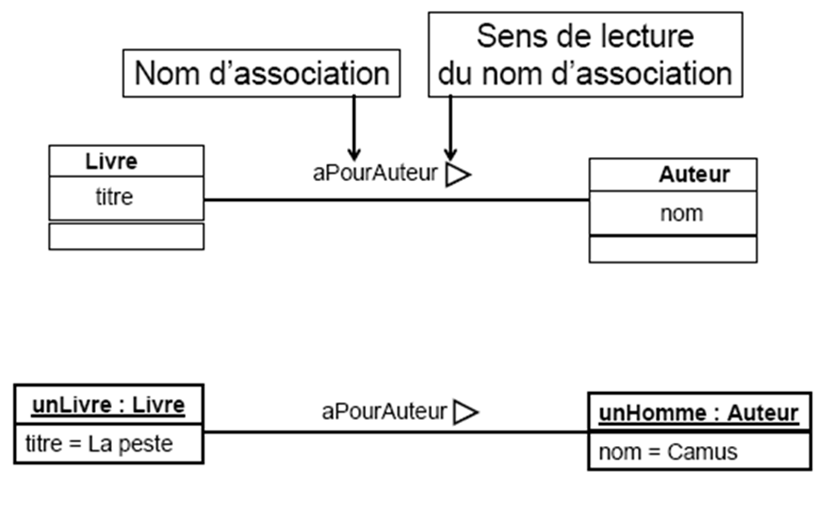

Modèle Conceptuel de Données MCD type UML

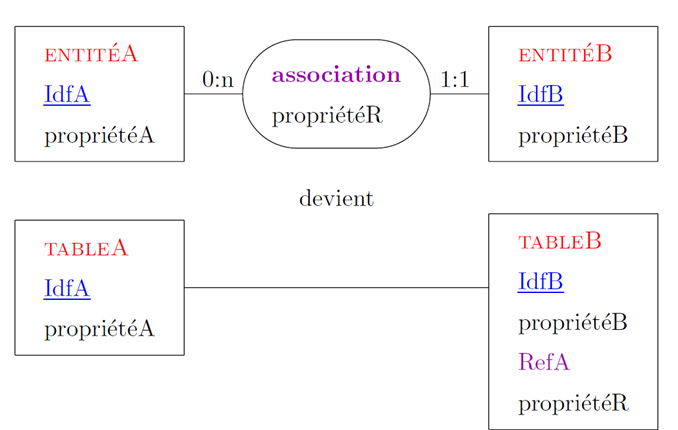

Passage du MCD au MLD
Ajout des clés étrangères (côté 1,1) en merise

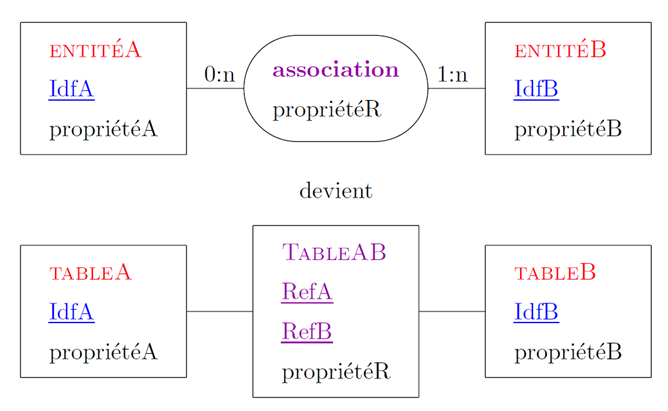

Passage du MCD au MLD
Création d'une table

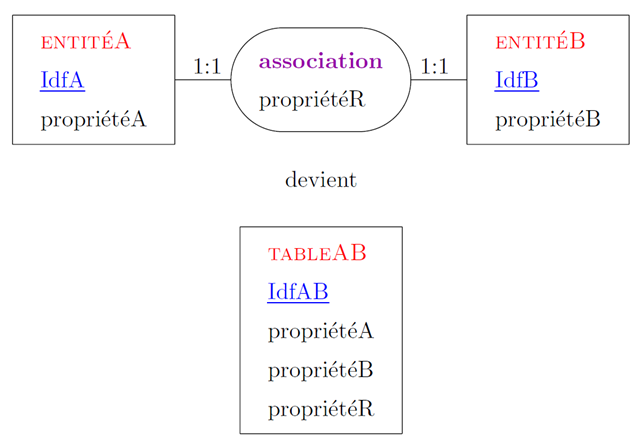

Passage du MCD au MLD
Fusion dans une table
Particularités de l'info géo
- La géométrie (ponctuel, linéaire ou surfacique) qui peut être variable suivant les échelles ou les applications
- Les relations topologiques
La modélisation des objets spatiaux doit prendre en compte :
Particularités de l'info géo
- Les propriétés dont les valeurs dépendent de la position dans l’espace (ex. type de sol, nombre de voies d’une route, altitude, etc.)
- Les phénomènes spatiaux variables dans le temps (ex. évolution du découpage parcellaire, évolution des limites d’une crue, etc.)
La modélisation des objets spatiaux doit prendre en compte :
Particularités de l'info géo
-
Perceptory basés sur UML
- MADS (Modélisation d’Applications à Données Spatiales) basés sur Entité-Association
Les deux principaux MCD spatiaux s’inspirent largement des MCD du monde des bases de données :
Exercice concret
La commune de Cromagnon gère son réseau d’assainissement et notamment la conformité des bâtiments à séparer les eaux usées et eaux pluviales. Vous êtes chargé d'établir une base de données qui permettra le stockage de toutes les informations sur ce réseau.
Les bâtiments ont un numéro qui les identifient et une adresse. La représentation géographique des bâtiments est différente suivant son type : maison individuelle (ponctuel orange), immeuble (polygone jaune), bâtiment industriel (polygone violet)
On souhaite connaître le ou les propriétaires de ces bâtiments dont on stocke le nom, le prénom et l'adresse. On veut aussi conserver la date d'achat d'un bâtiment par son propriétaire. Les bâtiments sont situés sur des parcelles identifiées par leur numéro, sachant qu’un bâtiment est toujours situé sur une même parcelle alors qu’une parcelle peut contenir plusieurs bâtiments. On dispose pour cela du Plan Cadastral Informatisé.
A chaque examen de conformité du bâtiment, les informations suivantes sont collectées : Date de l’examen, nom de l’agent, conformité (ok ou ko), commentaires, et éventuellement une photo et un rapport pdf.
On veut également disposer du nombre de bâtiments conformes et le nombre de bâtiments non conformes.
Réaliser le MCD et MLD
Interviews des équipes SIG
Dernière session le 13/02
- Suite interviews équipe SIG
- Développements informatiques
- Métadonnées & Open-Data
- Métiers & acteurs de la géomatique
- Finalisation d'un projet et du cours
