Potencia Electrica

Unidad 2: Potencia real, activa y aparente

Ing. Oscar Alonso Rosete Beas

Unidad 2 Rev:1 ciclo 2021-1

oscarrosete.com

oscarrosete.com

Agenda

2.1. Potencia instantánea
2.2. Potencia activa o real
2.3. Potencia reactiva
2.4. Definición de carga y fuente reactivas
2.5. Capacitor y potencia reactiva

Unidad 2: Potencia real, activa y aparente

oscarrosete.com

Agenda

2.6. Distinción entre potencia activa y potencia Reactiva
2.7. Cargas activa y reactiva combinadas: potencia aparente
2.8. Relación entre P, Q y S
2.9. Factor de potencia

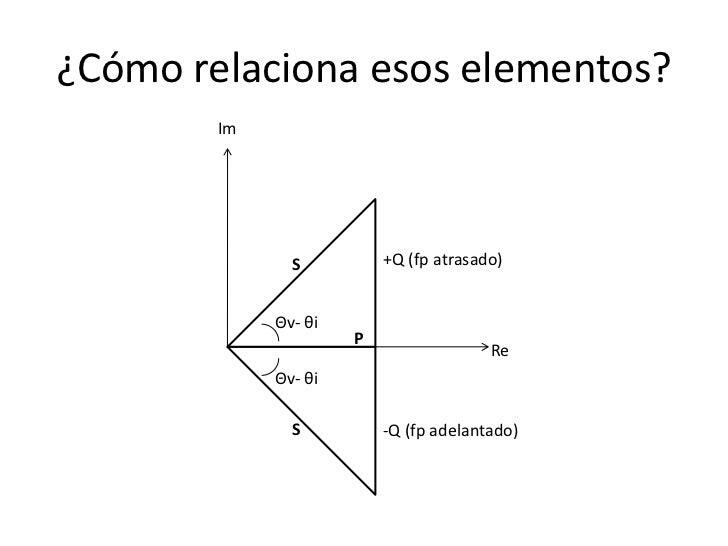

2.10. Triángulo de potencia

Unidad 2: Potencia real, activa y aparente

oscarrosete.com

Unit #2

oscarrosete.com

oscarrosete.com

oscarrosete.com

Agenda

Unidad I. Fundamentos básicos

1.6 Unidades comúnmente utilizadas

1.7 Tablas de conversión y su uso

1.8 El sistema de medición por unidad

1.9 Sistema por unidad con una base

1.10 Conversión a diferentes sistemas de unidades

oscarrosete.com

Fundamento teórico

Cuando se analiza un solo aparato (transformador o motor), se usan sus propios valores nominales como la base del sistema por unidad.



Si se utiliza un sistema por unidad basado en los valores nominales del transformador, las características del transformador de potencia o de distribución no cambiarán mucho dentro de una amplia gama de valores de voltaje y potencia.

oscarrosete.com

Fundamento teórico

Por ejemplo, normalmente la resistencia en serie de un transformador es alrededor de 0.01 por unidad, y por lo común la reactancia en serie está entre 0.02 y 0.10 por unidad.





En general, cuanto mayor es el transformador menores son sus impedancias en serie. La reactancia de magnetización normalmente está entre 10 y 40 por unidad, en tanto que la resistencia de pérdidas en el núcleo por lo regular está entre 50 y 200 por unidad.

oscarrosete.com

Fundamento teórico

Debido a que los valores por unidad dan una forma conveniente y significativa para comparar las características de los transformadores cuando son de diferentes tamaños, las impedancias del transformador normalmente se dan por unidad o como un porcentaje en la placa característica del transformador

oscarrosete.com

Fundamento teórico

Text

Circuito equivalente exacto

oscarrosete.com

Pérdidas en el cobre

El efecto más sencillo de evaluar son las pérdidas en el cobre (Rp y Rs).

Efectos de la excitación en el núcleo

La derivación de excitación se modela por la resistencia Rc (histéresis y pérdidas de núcleo) en paralelo con la reactancia Xm (la corriente de magnetización)

oscarrosete.com

Ejemplo datos característicos



oscarrosete.com

Cantidades en por unidad

La resolución de circuitos que contienen transformadores puede ser muy tediosa debido a la necesidad de referir a un nivel común todos los distintos niveles de voltaje en los diferentes extremos de los transformadores del sistema.

Únicamente después de ejecutar este paso se puede resolver el sistema en cuanto a sus corrientes y voltajes.

Calculo de Icarga

oscarrosete.com

Cantidades en por unidad

Hay otra manera de resolver circuitos que contienen transformadores, lo cual elimina la necesidad de las conversiones explícitas de los niveles de voltaje en cada transformador del sistema.



Las conversiones necesarias se realizan automáticamente por el método en sí, sin que el usuario se preocupe por las transformaciones de la impedancia.



oscarrosete.com

Cantidades en por unidad

Debido a que es posible evitar estas transformaciones de la impedancia, se pueden resolver fácilmente los circuitos que contienen varios transformadores con un menor margen de error.



Este método de cálculo se conoce como sistema de medidas por unidad (pu).



oscarrosete.com

Cantidades en por unidad

En el sistema por unidad no se mide a los voltajes, corrientes, potencias, impedancias y otras cantidades eléctricas en las unidades tradicionales del SI (volts, amperes, watts, ohms, etc.).

En cambio, se mide cada cantidad eléctrica como una fracción decimal de un nivel base. Cualquier cantidad se puede expresar en una base por unidad con la siguiente ecuación

Monofásico

oscarrosete.com

Cantidades en por unidad

En la figura se muestra un sistema de potencia simple que contiene un generador de 480 V que está conectado a un transformador elevador ideal de 1:10, a una línea de transmisión, a un transformador reductor ideal de 20:1 y a una carga. La impedancia de la línea de transmisión es de 20+j60  y la impedancia de la carga es de 10 ∠ 30° V.

Calcular la corriente en la carga

Los valores base de este sistema son 480 V y 10 kVA en el generador.

oscarrosete.com

Cantidades en por unidad

oscarrosete.com

Cantidades en por unidad

oscarrosete.com

Cantidades en por unidad

oscarrosete.com

Cantidades en por unidad

Rcarga=8.66 ohms

I=23.71 A

oscarrosete.com

Cantidades en por unidad

oscarrosete.com

Cantidades en por unidad

Actividad Asíncrona

Lectura hasta página 28

https://elibro.net/es/ereader/cetys/73537?page=20

Revisar siguiente presentación

https://slides.com/oscarrosete/potencia-semana2



Ver los siguientes videos

oscarrosete.com

Actividad individual

Ejercicio 1

La coriente base y el voltaje base de un sistema de 400 kV son seleccionados como 2000A y 250 kV.

  • Determine el voltaje por unidad y la impedancia base del sistema.
  • Calcule la corriente en por unidad si el sistema es de 1200 MVA nominales.

oscarrosete.com

oscarrosete.com

Actividad individual

Ejercicio 2

Un transformador de 10 kVA, 1000/250 V puede ser representado aproximadamente por una reactancia de 5 ohms en el lado del bajo voltaje (secundario) considerando los valores nominales como cantidades base, expresa la reactancia del transformador como una cantidad por unidad.

Nota: Este ejercicio fue resuelto por el profesor, resolver mismo ejercicio en términos del  lado de alto voltaje.

oscarrosete.com

Entrega en Google Classroom Individual

Utilizando como referencia los sistemas de potencia eléctrica, generación, transmisión y distribución y sus componentes usuales

  • Representación en diagrama unifilar
  • Circuito eléctrico equivalente

Deberá prepararse para explicación en la siguiente clase.

oscarrosete.com

Actividad individual

oscarrosete.com

Importancia por unidad en análisis de sistemas

  • Cálculos más sencillos.

  • Comparación de maquinaría bajo una misma base.

  • Eliminación de múltiples niveles de voltaje en el análisis de sistemas de potencia.

oscarrosete.com

Cálculos más sencillos

Una máquina de corriente directa con voltaje y corriente nominal de 200 V y 100 A tiene una resistencia de armadura de 0.1 Ω y una resistencia de circuito de campo de 0.15  Ω.

Calcular la pérdida eléctrica generada.

Eliminar múltiples niveles de voltajes 1

Un transformador monofásico de 2.5kVA y 110/440 V, su reactancia de fuga medida desde el lado de bajo voltaje es de 0.06 Ω.

Determine la reactancia en por unidad.

oscarrosete.com

Eliminar múltiples niveles de voltajes 1

Eliminar múltiples niveles de voltajes 1

Una carga monofásica de 80 kW es alimentada por un transformador de 100 kVA y 11 kV/415 V a través de lineas de transmisión de 808 metros que tiene una impedancia de (0.2+j0.8)Ohms/km.

Si el f.p de la carga es de 0.9 calcule la impedancia p.u de la carga y de las lineas de transmisión.

oscarrosete.com

Análisis de sistemas de potencia

Eliminar múltiples niveles de voltajes 1

Una seccion de un sistema de potencia electrica consiste de dos generadores en una conexion paralelo a un transformador elevador que los une a una linea de transmision de 132 kV como se muestra en la figura.

Cambio de base

oscarrosete.com

Los datos nominales son

Generador G1: 40MVA, 15% reactancia

Generador G2: 25MVA, 12% reactancia

Transformador: 75MVA, 10% reactancia

Linea de transmision: (10+j80) a 132 kV



Donde las reactancias porcentuales se calculan con base en los datos nominales de cada componente.

Exprese las reactancias e impedancias en porcentaje con respecto a 75MVA.

Eliminar múltiples niveles de voltajes 1

En un documento de word incluir una explicación de los siguientes temas:

  • Reactancia síncrona en un generador
  • Pérdidas asociadas a los motores y generadores de cd
  • Pérdidas asociadas a los motores y generadores generadores de ca
  • Pérdidas asociadas a los transformadores
  • Calculo de parámetros base y por unidad en sistemas trifásicos

oscarrosete.com

Investigación previa

Eliminar múltiples niveles de voltajes 1

Una carga trifásica de 80 kW es alimentada por un transformador de 100 kVA y 11 kV/415 V a través de lineas de transmisión de 808 metros que tiene una impedancia de (0.2+j0.8)Ohms/km.

Si el f.p de la carga es de 0.9 calcule la impedancia p.u de la carga y de las lineas de transmisión.

oscarrosete.com

Análisis de sistemas de potencia

¿Qué sucede si es trifásico?

Resolver de tarea

oscarrosete.com

Cantidades en por unidad

Eliminar múltiples niveles de voltajes 1

Para el sistema mostrado en la figura, dibuje un diagrama de impedancia en por unidad seleccionando 100 kVA y 2400 V como las cantidades base

oscarrosete.com

Cambio de base y diagrama de impedancia

Eliminar múltiples niveles de voltajes 1

Considere el circuito monofásico mostrado en la figura. Los transformadores tienen los siguientes datos nominales:

X-Y 15 MVA, 13.8/138 kV, reactancia de fuga 10%

Y-Z 15 MVA, 138/69 kV, reactancia de fuga 8%

oscarrosete.com

Cambio de base y diagrama de impedancia

Tomando como base para el circuito Y los valores 15 MVA, 138 kv.
Determine la impedancia por unidad de la carga resistiva de 500 ohms en el circuito Z, referido a los circuitos Z,Y,X.
Dibuje el diagrama de impedancia

Eliminar múltiples niveles de voltajes 1

Considere el siguiente sistema de potencia eléctrica

oscarrosete.com

Cambio de base y diagrama de impedancia

Tomando como base para la zona media los valores 30MVA y 66kV
Dibuje el diagrama de reactancia utilizando cantidades por unidad.

oscarrosete.com

oscarrosete.com

oscarrosete.com

oscarrosete.com

Agenda

2.1. Potencia instantánea
2.2. Potencia activa o real
2.3. Potencia reactiva
2.4. Definición de carga y fuente reactivas
2.5. Capacitor y potencia reactiva



Unidad 2: Potencia real, activa y aparente

oscarrosete.com

oscarrosete.com

2.6. Distinción entre potencia activa y potencia Reactiva
2.7. Cargas activa y reactiva combinadas: potencia aparente
2.8. Relación entre P, Q y S
2.9. Factor de potencia
2.10. Triángulo de potencia

Unidad 2: Potencia real, activa y aparente

Agenda

oscarrosete.com

oscarrosete.com

Agenda

oscarrosete.com

oscarrosete.com

Potencia activa, reactiva y aparente en circuitos trifásicos

La relación entre potencia activa P, potencia reactiva Q y potencia aparente S es la misma en circuitos trifásicos balanceados que en circuitos monofásicos. Por consiguiente, tenemos:

oscarrosete.com

oscarrosete.com

Potencia transmitida por una línea trifásica

La potencia aparente suministrada por una línea monofásica es igual al producto del voltaje de línea por la corriente de línea.

¿Qué sucede en los sistemas trifásicos?

oscarrosete.com

oscarrosete.com

Potencia transmitida por una línea trifásica

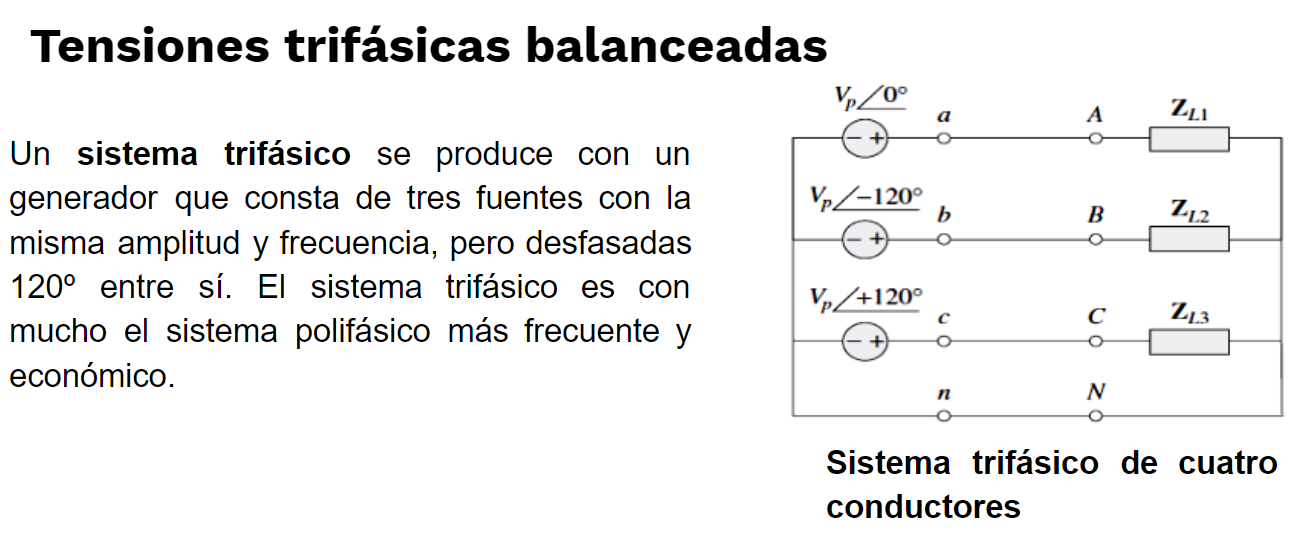

Un sistema trifásico habitual consta de tres fuentes de tensión conectadas a cargas mediante tres o cuatro conductores (o líneas de transmisión). Un sistema trifásico equivale a tres circuitos monofásicos.


oscarrosete.com

oscarrosete.com

Potencia transmitida por una línea trifásica

Las fuentes de tensión pueden conectarse en estrella o en delta y 2 secuencias posibles abc o acb.

Si las fuentes de tensión tienen la misma amplitud y frecuencia ω y están desfasadas 120º entre sí, se dice que las tensiones están balanceadas.

oscarrosete.com

oscarrosete.com

Potencia transmitida por una línea trifásica

Las fuentes de tensión pueden conectarse en estrella o en delta y 2 secuencias posibles abc o acb.

Si las fuentes de tensión tienen la misma amplitud y frecuencia ω y están desfasadas 120º entre sí, se dice que las tensiones están balanceadas.

oscarrosete.com

oscarrosete.com

Potencia transmitida por una línea trifásica

Una carga balanceada es aquella en la que las impedancias de las fases son iguales en magnitud y en fase.

Una carga trifásica puede conectarse en estrella o en delta, dependiendo de la aplicación final.

oscarrosete.com

oscarrosete.com

Potencia transmitida por una línea trifásica

Puesto que tanto la fuente trifásica como la carga trifásica pueden conectarse ya sea en estrella o en delta, se tienen cuatro conexiones posibles:
1.Conexión estrella-estrella
2.Conexión estrella-delta.
3.Conexión delta-delta.
4.Conexión delta-estrella.

oscarrosete.com

oscarrosete.com

Potencia transmitida por una línea trifásica

De acuerdo con la carga conectada en Y de la figura, la potencia suministrada a las 3 ramas es:

oscarrosete.com

oscarrosete.com

Potencia transmitida por una línea trifásica

De acuerdo con la carga conectada en Δ de la figura, la potencia suministrada a las 3 ramas es:

oscarrosete.com

oscarrosete.com

Potencia transmitida por una línea trifásica

Un motor trifásico, conectado a una línea de 440 V, absorbe una corriente de línea de 5A. Si el factor de potencia del motor es de 80 por ciento, calcule lo siguiente:

La potencia aparente total, la potencia activa total.

La potencia reactiva total absorbida por la máquina.

oscarrosete.com

oscarrosete.com

Potencia transmitida por una línea trifásica

Tres resistores idénticos que disipan una potencia total de 3000 W están conectados en Y a través de una línea trifásica de 550 V.

Calcule

La corriente de cada línea, el valor de cada resistor.

oscarrosete.com

oscarrosete.com

Ejercicio de tarea

En el circuito de la figura, calcule lo siguiente:

a) La corriente de cada línea

b) El voltaje a través de las terminales del inductor.

oscarrosete.com

oscarrosete.com

Ejercicio de tarea

Un calentador trifásico disipa 15 kW cuando se conecta a una línea trifásica de 208 V.

  • ¿Cuál es la corriente de línea si los resistores están conectados en Y?
  • ¿Cuál es la corriente de línea si los resistores están conectados en delta?
  • Si se sabe que los resistores están conectados en Y, calcule la resistencia de cada uno.

oscarrosete.com

oscarrosete.com

Ejercicio de tarea

Un motor trifásico de 60hp absorbe 50 kW de una línea trifásica de 600 V. Si la corriente de línea es de 60 A, calcule lo siguiente:

  • La potencia aparente absorbida por el motor
  • la potencia reactiva absorbida por el motor
  • El factor de potencia del motor.

oscarrosete.com

oscarrosete.com

Cargas Industriales

La mayoría de las veces no sabemos si una carga trifásica particular esta conectada en Y. Por ejemplo, los motores, generadores, transformadores, capacitores, etc., trifásicos a menudo solo tienen tres terminales externas, y no hay forma de saber como están hechas las conexiones internas.



En estas circunstancias, por cuestiones de facilidad de análisis se podría suponer que la conexión es en Y.

oscarrosete.com

oscarrosete.com

Cargas Industriales

No solo con cargas individuales, sino al representar una fabrica que contiene motores, lamparas, calentadores, hornos, etc.

Podríamos suponer que el centro de carga esta conectado en Y y proseguir con los cálculos usuales.

oscarrosete.com

oscarrosete.com

Ejercicio de tarea

Una planta manufacturera absorbe un total de 415 kVA de una linea trifásica (linea a linea) de 2400 V. Si el factor de potencia de la planta es de 87.5 por ciento retrasado, calcule lo siguiente:

  • La impedancia de la planta, por fase.
  • El angulo de fase entre el voltaje de linea a neutro y la corriente de linea
  • El diagrama fasorial completo de la planta.

oscarrosete.com

oscarrosete.com

Ejercicio de tarea

oscarrosete.com

oscarrosete.com

Ejemplo ilustrativo

Un motor de 5000 hp conectado en Y esta conectado a una linea trifasica (linea a linea) de 4000 V y 60 Hz.

Un banco capacitores conectado en delta con capacidad de 1800 kVAR también esta conectado a la linea. Si el motor produce 3594 hp con una eficiencia de 93 por ciente y un factor de potencia de 90 por ciento (retrasado), calcule lo siguiente:

oscarrosete.com

oscarrosete.com

  • La potencia activa absorbida por el motor
  • La potencia reactiva absorbida por el motor
  • La potencia reactiva suministrada por la linea de transmisión
  • La potencia aparante suministrada por la linea de transmisión.
  • La corriente en la linea de transmisión
  • La corriente de linea del motor
  • Trace el diagrama fasorial completo de una fase.

Ejemplo ilustrativo

oscarrosete.com

oscarrosete.com

  • La potencia activa absorbida por el motor
  • La potencia reactiva absorbida por el motor
  • La potencia reactiva suministrada por la linea de transmisión
  • La potencia aparante suministrada por la linea de transmisión.
  • La corriente en la linea de transmisión
  • La corriente de linea del motor
  • Trace el diagrama fasorial completo de una fase.

Sesión de trabajo asistida

Formulario de referencia

oscarrosete.com

Formulario de referencia

oscarrosete.com

oscarrosete.com

Formulario de referencia

oscarrosete.com

Potencia Electrica Unidad 2

By Oscar Rosete

Potencia Electrica Unidad 2

  • 386
