Последовательные схемы

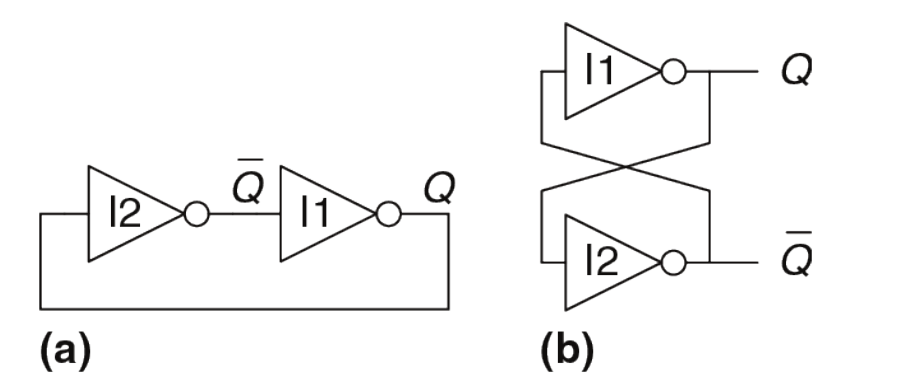

Два инвертора

Хранят один бит информации, правда без возможности ее изменения.

Как правило можно физически установить какое-то состояние.

RS-триггер (защелка)

• R - reset
• S - set

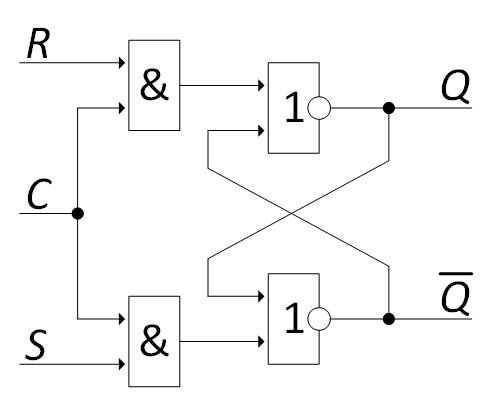

RS-триггер с сихнронизацией

• R - reset
• S - set

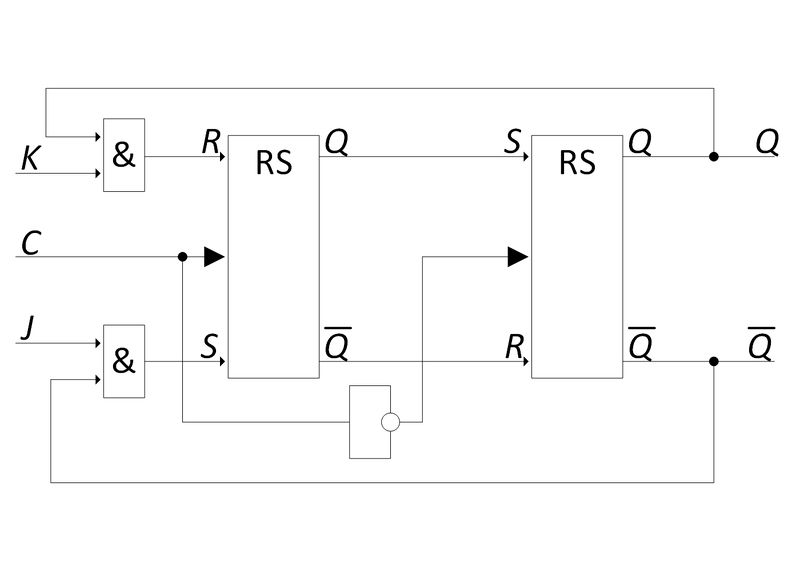

JK-триггер

• J - jump
• K - kill

Ломаем JK-триггер

Счетчик для дельфинчика

Как известно, дельфины знает 2 цифры: 0 и 1.

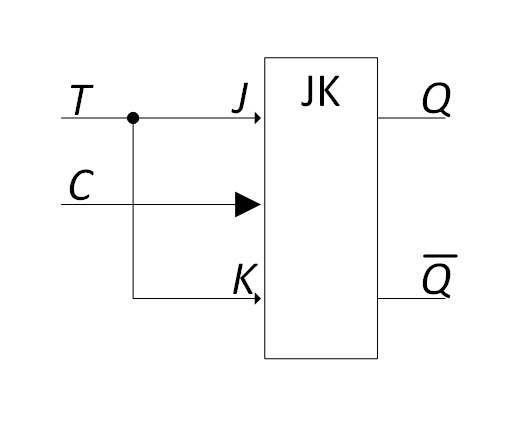

T-триггер для дельфинчика

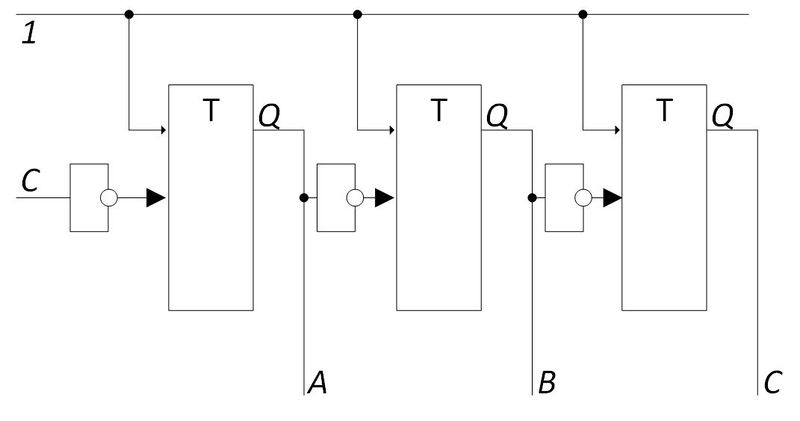

Замечательный 1-битный счетчик

Счетчик для дельфинчика

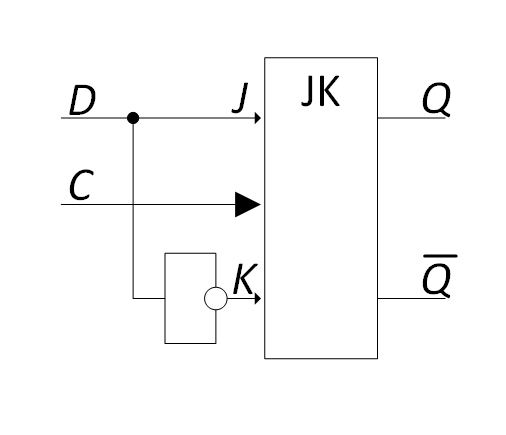

D-триггер

Хранит бит, который был передан на вход

Рисуем ячейку памяти на 8 бит

Хотим:

• Уметь установить 8 бит
• Уметь узнать, что хранится

Рисуем ячейку памяти на 8 бит

А теперь побитовая адресация
