HARDER BETTER FASTER STRONGER

INTRODUCCIÓN AL FRESADO cnc

Desde1818

Tecnología que se basa en la automatización del proceso de corte/mecanizado de material.

Se busca:

  • Mejorar la calidad
  • Aumetar la repetibilidad
  • Disminuir el tiempo de f.
  • Liberar al técnico

Programación manual

MÁQUINA HERRAMIENTA

HARDWARELIBRE

shapeoko

Arduino

+

GRBL

MakerSlide

Shapeoko

(2011 Kickstarter)

Shapeoko 1 (2012)

Shapeoko 2 (2013)

X-carve (2014)

Shapeoko 3 (2015)

MÁQINAS NO LIBRES

carvey

nomad 883

shopbot

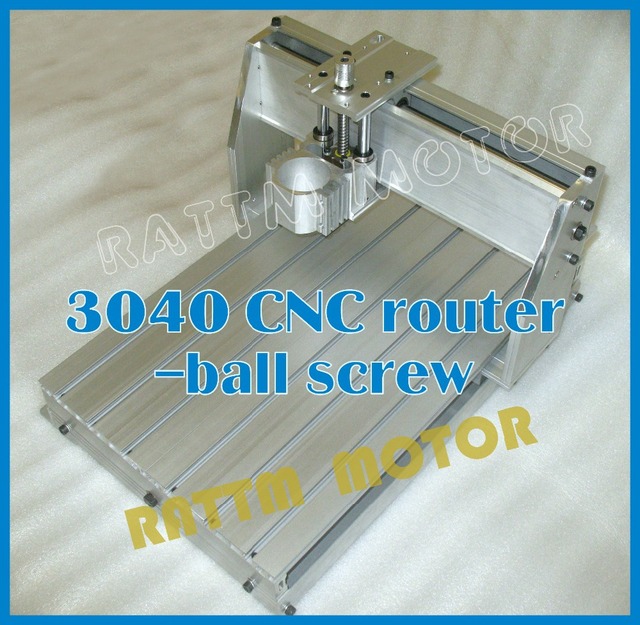

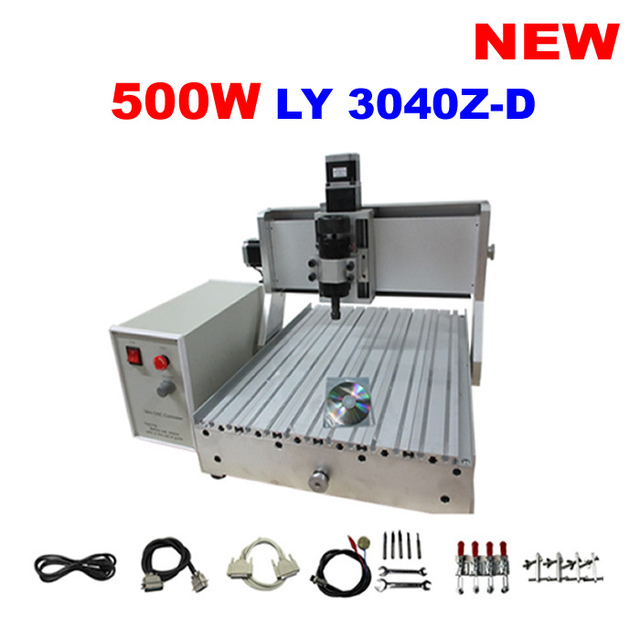

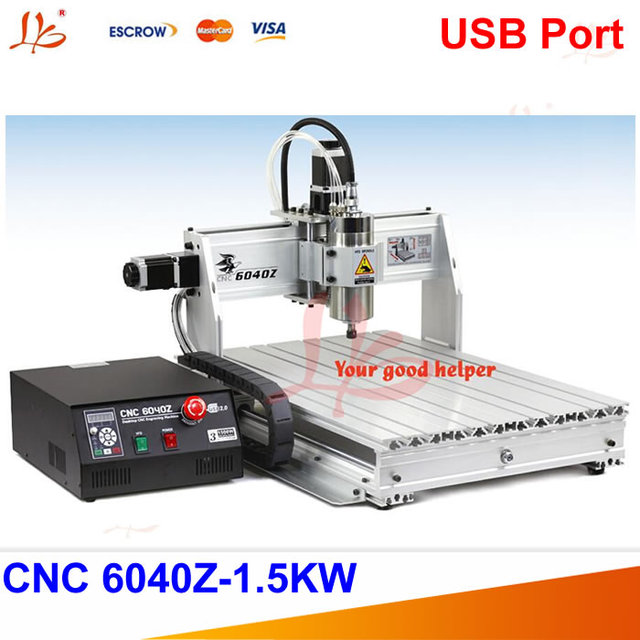

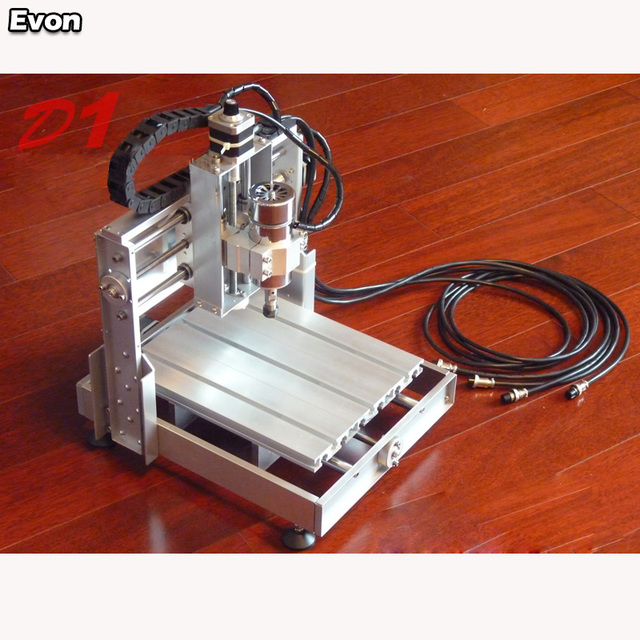

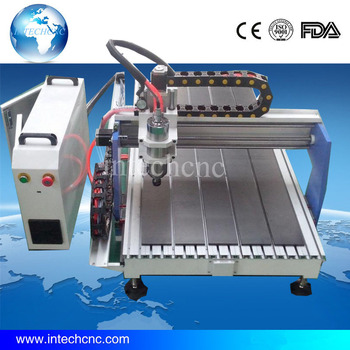

china

Técnica

Aspectos

a calcular

  • Velocidad de corte
  • Velocidad de avance
  • Profundidad de corte
  • Tipo de fresa

ÁNGULO DE ATAQUE

VOLUMENDE VIRUTA

Velocidad

de avance

Velocidad

de corte

Diseño

Autocad

LibreCad

sketchup

Illustrator

Inkscape

coreldraw

Preparación

Easel

.svg -> .g .gcode

vcarve pro

.svg -> .g .gcode

Corte

PROCESO EN software

  • Colocar el trabajo en el cuadrante correspondiente
  • Preparar el archivo por procesos
  • Introducir los valores de cada proceso
  • Simular y visualizar si todo es OK
  • Exportar

PROCESO EN LA MÁQUINA

  • Meter el material
  • Encender la máquina
  • Homing ejes XY
  • Colocar herramienta
  • Activar aspiración y succión
  • Homing eje Z
  • Colocar el punto de inicio e iniciar

TIPOS

DE PROCESOS

  • Planeado: superficies planas
  • Cajeado: rebaje en una zona
  • Corte: interior, exterior, superficie...
  • Taladrado
  • Roscado: lo mismo pero con rosca
  • Grabado: dibujos o letras
  • 3D

Por tipo

de acabado

  • Planeado: de plaquitas
  • Cajeado: de plaquitas o recta
  • Corte: recta (helicoidal), izq-der-desb-acab
  • Taladrado: taladro ciego o pasante
  • Roscado: macho de rosca
  • Grabado: cónica (punta de lanza)
  • 3D: rebaje con recta y acabado con 3d

Por tipo

de fresa

Materiales

  • MADERA

  • plástico

  • metales

  • ESPUMAs

EJERCICIO

HIRIKILABS

Muebles de diseño colaborativo desarrollados por usuarios del laboratorio.

OPENDESK

Web de diseños de mesas etc. de licencia abierta.

SKETCHCHAIR

Diseño de una silla online.

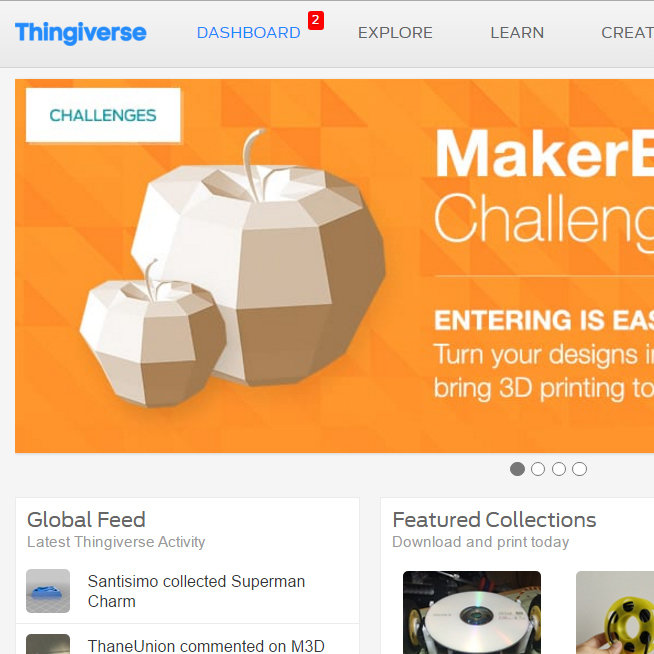

THINGIVERSE

El repositorio más grande de elementos de impresión 3D y corte láser.

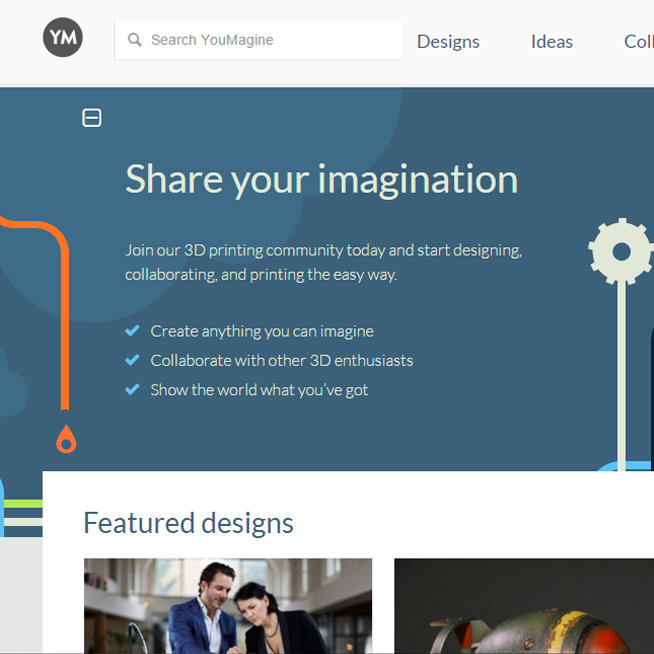

YOUMAGINE

Otro repositorio de la empresa Ultimaker. Más libre
