Modelo OSI
Capa 3 - Capa 4
Presentado por:
- Jorge Mauricio Gualtero
- Jhon Alejandro Marín
¿Qué es el modelo OSI?
El modelo OSI fue diseñado por la ISO para proporcionar un marco sobre el cual crear una suite de protocolos de sistemas abiertos. La visión era que este conjunto de protocolos se utilizara para desarrollar una red internacional que no dependiera de sistemas exclusivos.

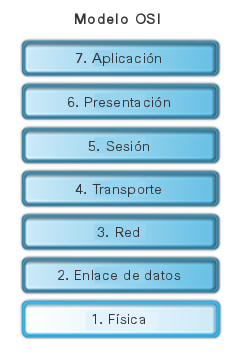

Capas del modelo OSI
Capa 3 - Capa de red
- Introducción
- Protocolos de la capa de red
- Router

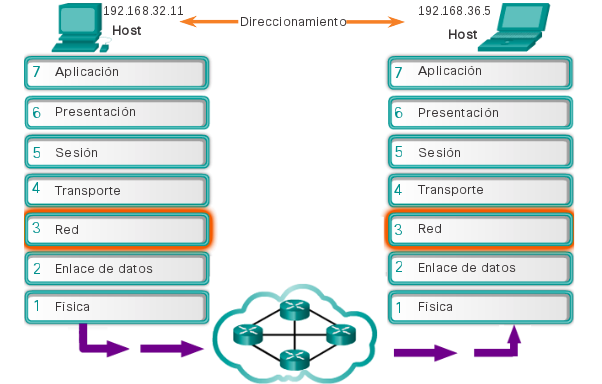

Introducción a la capa de red
La capa de red, o la capa 3 de OSI, proporciona servicios que permiten que los dispositivos finales intercambien datos a través de la red. Para lograr este transporte de extremo a extremo, la capa de red utiliza cuatro procesos básicos:
- Direccionamiento de dispositivos finales
- Encapsulación
- Enrutamiento
- Desencapsulación
Transmisión de datos

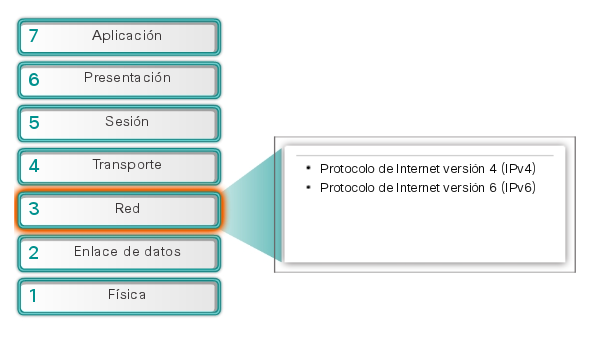

Protocolos de la capa de red
Características de IP
El protocolo IP es el servicio de capa de red implementado por la suite de protocolos TCP/IP.
- Sin conexión: no se establece ninguna conexión con el destino antes de enviar los paquetes de datos
- Máximo esfuerzo (no confiable): la entrega de paquetes no está garantizada.
- Independiente de los medios: la operación es independiente del medio que transporta los datos.

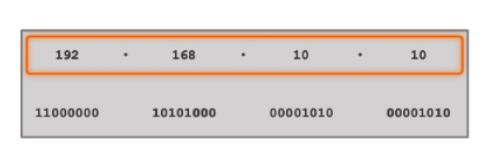

Modelo IPv4
En IPv4, las direcciones son números binarios de 32 bits. Sin embargo, para facilitar el uso por parte de las personas, los patrones binarios que representan direcciones IPv4 se expresan en formato decimal punteado. Esto primero se logra separando cada byte (8 bits) del patrón binario de 32 bits, llamado “octeto”, con un punto. Se le llama octeto debido a que cada número decimal representa un byte u 8 bits.

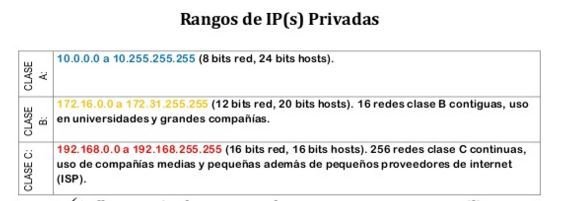

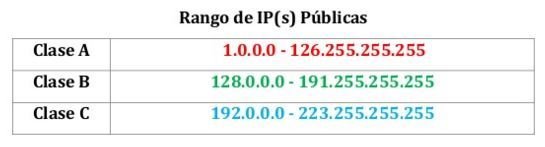

Rango de direcciones IPV4

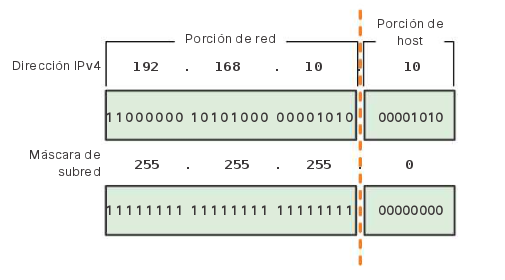

Porción de red y porción de host
Una dirección IP es una dirección jerárquica que consta de dos partes: una porción de red y una porción de host.
¿Pero cómo saben los hosts qué porción de los 32 bits es red y qué porción es host? Esa tarea le corresponde a la máscara de subred.

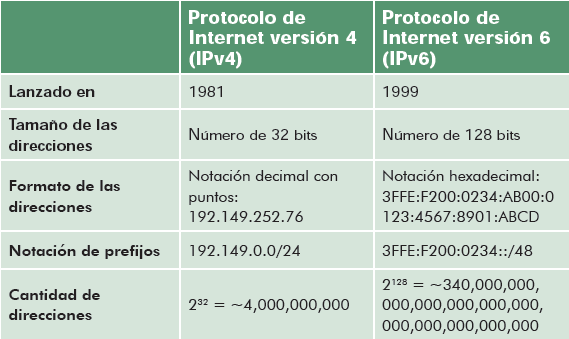

Comparativo IPV4 - IPV6

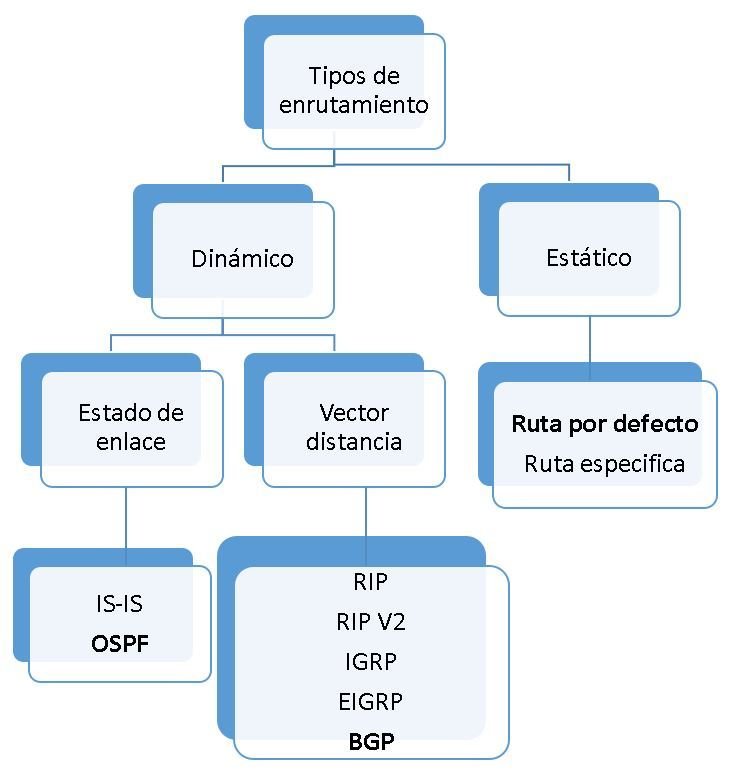

Conceptos basicos de enrutamiento

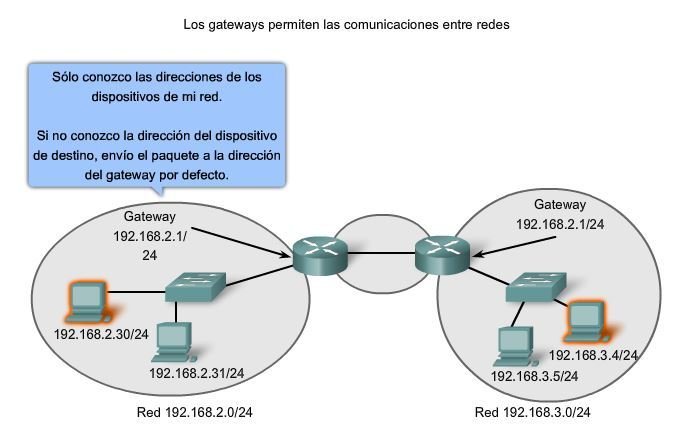

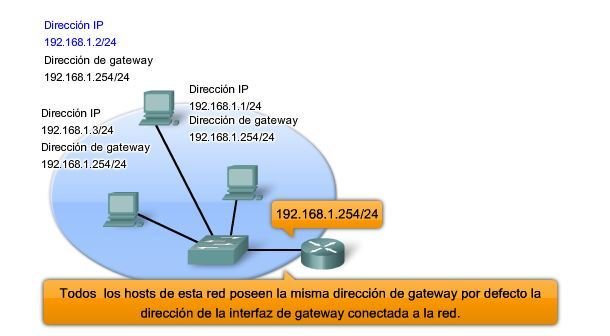

Gateway por defecto

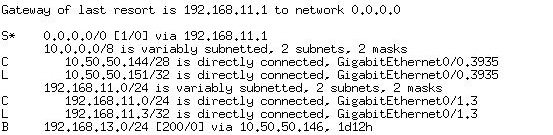

Tabla de enrutamiento
Características principales:
- Red de destino
- Próximo salto
- Métrica
- Distancia administrativa

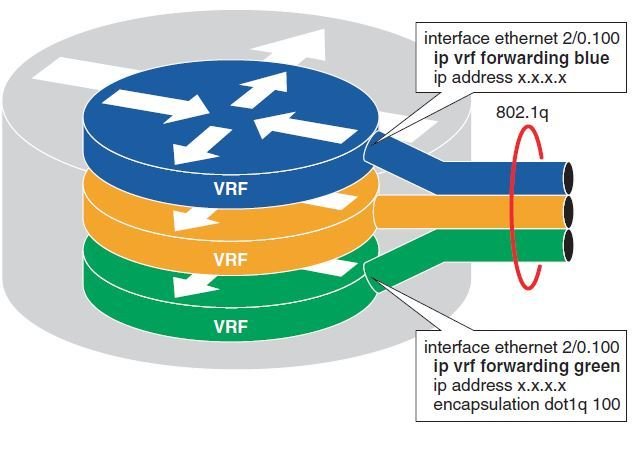

VRF (Virtual Routing and forwarding)
Capa 4 - Transporte
La capa de Transporte permite la segmentación de datos y brinda el control necesario para reensamblar las partes dentro de los distintos streams de comunicación. Las responsabilidades principales que debe cumplir son:
- Seguimiento de la comunicación individual entre aplicaciones en los hosts origen y destino
- Segmentación de datos y gestión de cada porción
- Reensamble de segmentos en flujos de datos de aplicación
- Identificación de las diferentes aplicaciones.

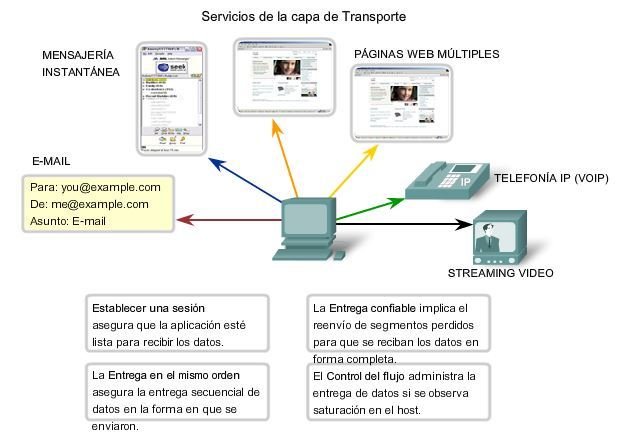

Control de conversaciones
TCP Y UDP
Los dos protocolos más comunes de la capa de Transporte del conjunto de protocolos TCP/IP son el Protocolo de control de transmisión (TCP) y el Protocolos de datagramas de usuario (UDP).
Protocolo de datagramas de usuario (UDP):
- Sistema de nombres de dominios (DNS)
- Streaming de vídeo
- Voz sobre IP (VoIP)
Protocolo de control de transmisión (TCP):
- Exploradores Web
- Transferencia de archivos
Protocolo TCP (Comunicación con confiabilidad)

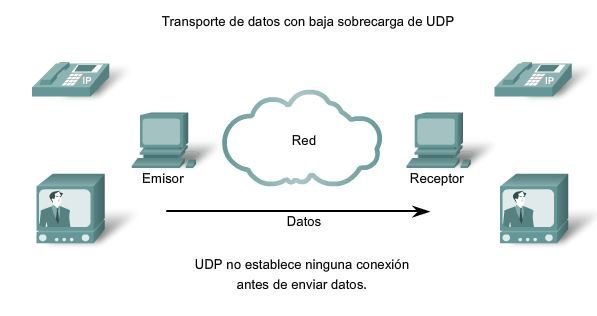

Protocolo UDP (Comunicación con baja sobrecarga)
Características:
-
UDP opera sin conexión
-
Las sesiones no se establecen antes de que se lleve a cabo la comunicación como sucede con TCP.
-
UDP es basado en transacciones. En otras palabras, cuando una aplicación posee datos para enviar, simplemente los envía.
Muchas gracias
