火砲

• 源於中國

• 原理：利用機械能、化學能、電磁能發射彈丸

• 結構：由砲身和砲架兩大部分組成

• 發展困難：燃點快、威力強大

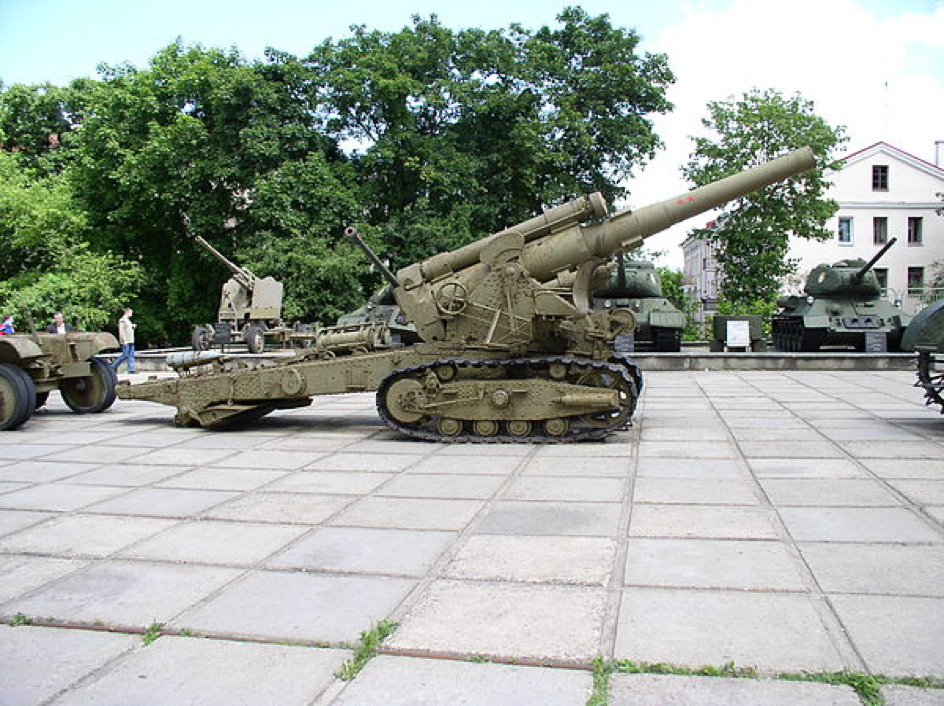

蘇聯榴彈砲

歷史

• 最早的火砲據傳是南宋的「火石炮」

據《宋史列傳》記載：勝嘗自創如意戰車數百兩，砲車數十兩，車上為獸面木牌，大槍數十，垂氈幕軟牌，每車用二人推轂，可蔽五十人。行則載輜重器甲，止則為營，掛搭如城壘，人馬不能近；遇敵又可以御箭簇。列陣則如意車在外，以旗蔽障，弩車當陣門，其上置床子弩，矢大如鑿，一矢能射數人，發三矢可數百步。砲車在陣中，施火石炮，亦二百步。

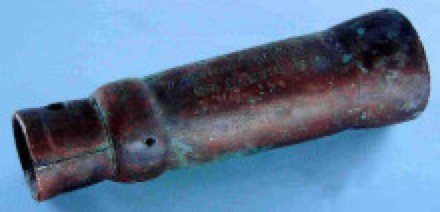

• 黑龍江出土的元大德二年火砲是最早的火砲文物

各類經典火砲介紹

迫擊砲（mortar）

• 砲身短、射角大、彈道曲率高

• 通常由2~5個士兵操作

• 廣泛用於山地戰和壕溝戰

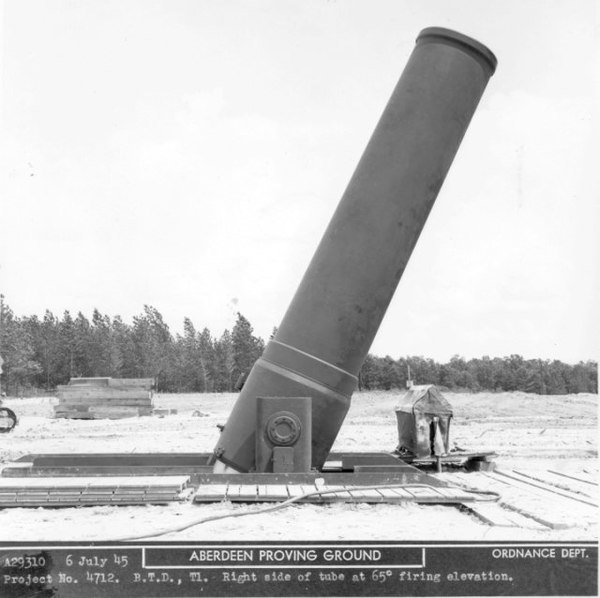

美國的小大衛

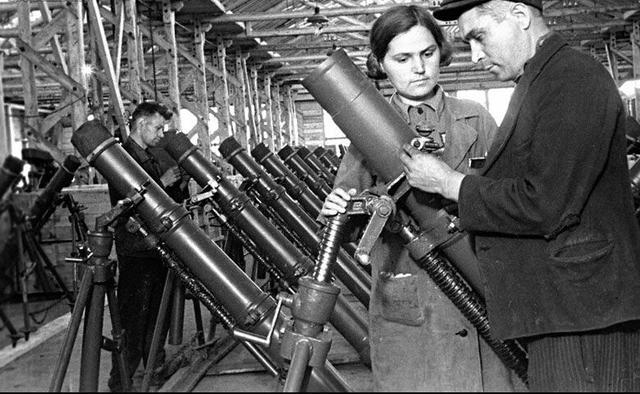

蘇聯為二戰時期擁有最多迫擊砲的國家

加農砲（cannon）

• 起源於14世紀

• 砲管較長，因此射程較遠

• 初速較快，彈道較為平直

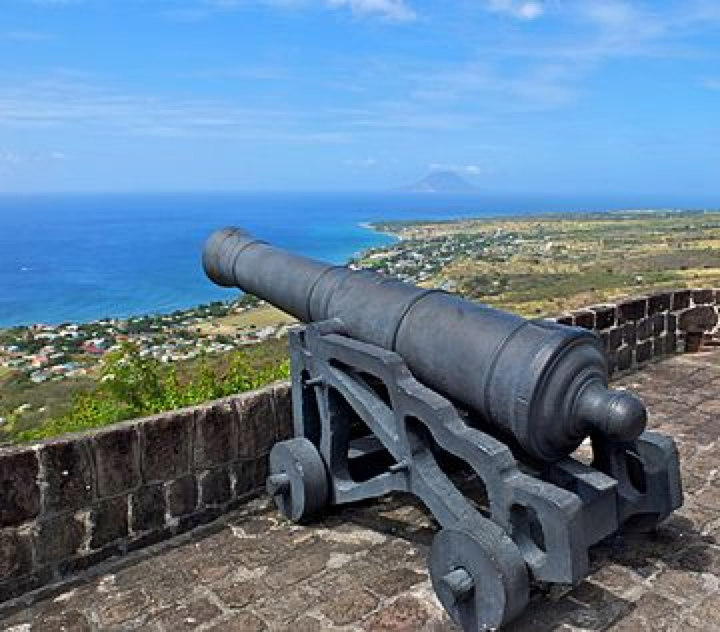

硫磺山要塞的加農砲

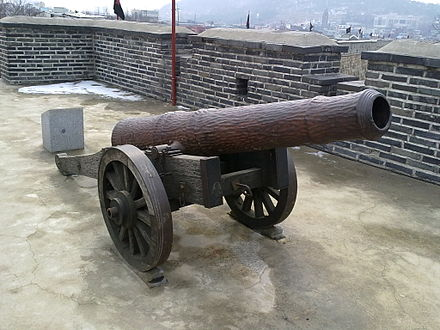

紅衣大砲

榴彈砲（howitzer）

• 起源於17世紀

• 砲管較短，擊發需求的發射藥較少

• 以高曲率的射擊彈道打擊掩蔽目標

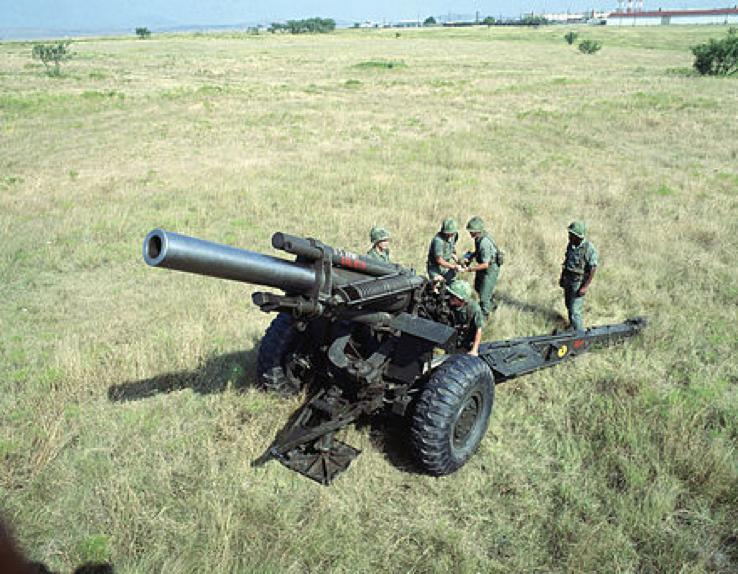

美國M114榴彈砲

"Age of Empires" 中的各式砲兵

中華民國火炮種類

國軍主要火炮戰力

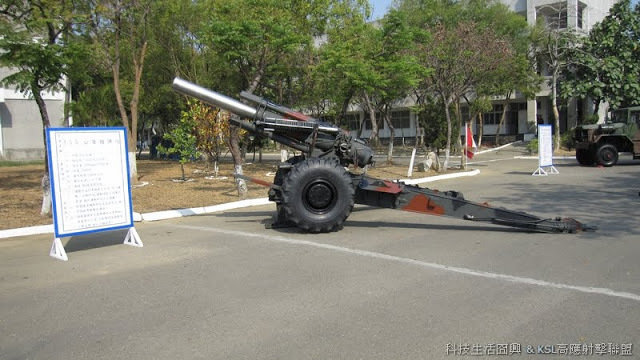

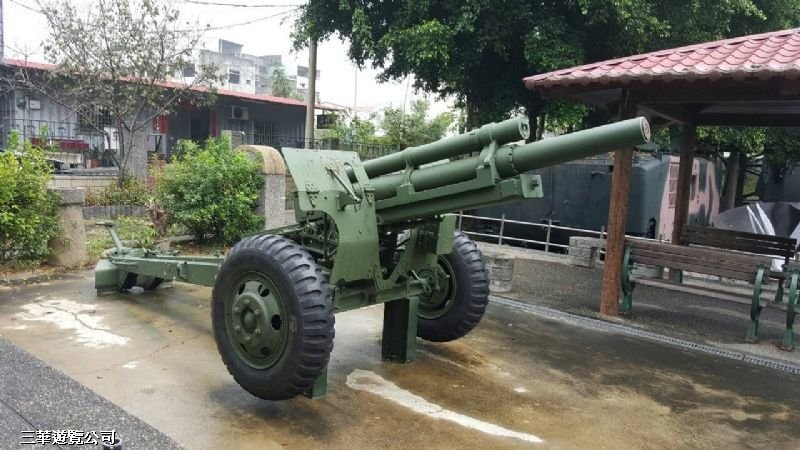

63甲式105毫米榴彈砲

M101 ==> 63式 ==> 63甲式

• M101榴彈砲為美軍二戰火力
• 63式砲型老舊
• 改用M2A2砲身、砲架，1973年仿製成功
• 1977年量產，營級炮兵中，最廣用(650門)
• 最後一款105mm榴彈砲

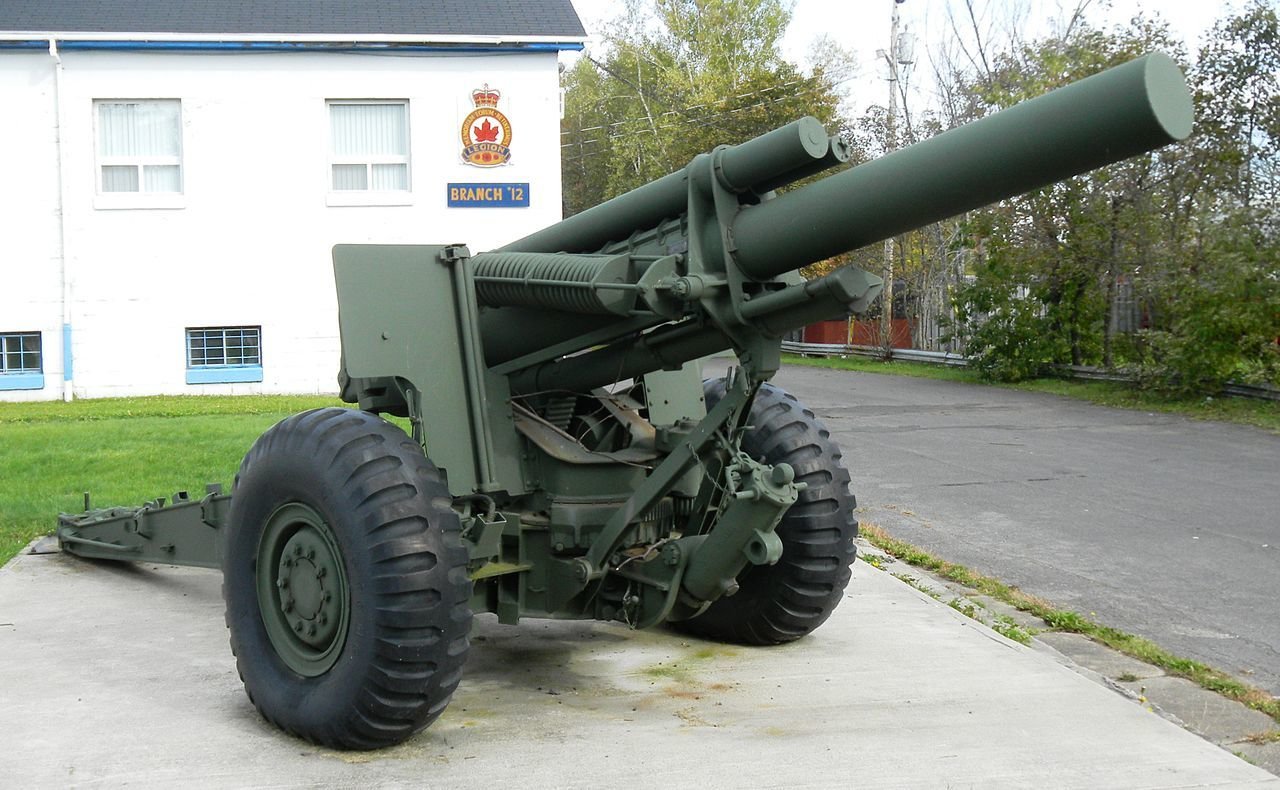

M114 榴彈砲 (155mm)

• 美國參與二戰、韓戰、越戰
• 臺灣現役203門 M114A1
• 與63甲式一樣為牽引砲
• 在美國被M198取代
• 仍在部分國家服役

T-65榴彈砲

• 仿製M114，155mm口徑
• 於1976年成功仿製，1980量產
• 一度佔有重要份量，可惜射程不遠
• 國軍尋求精進，卻都無寂而終
• 聯勤202兵工廠第11所所長陳笏辛苦仿製

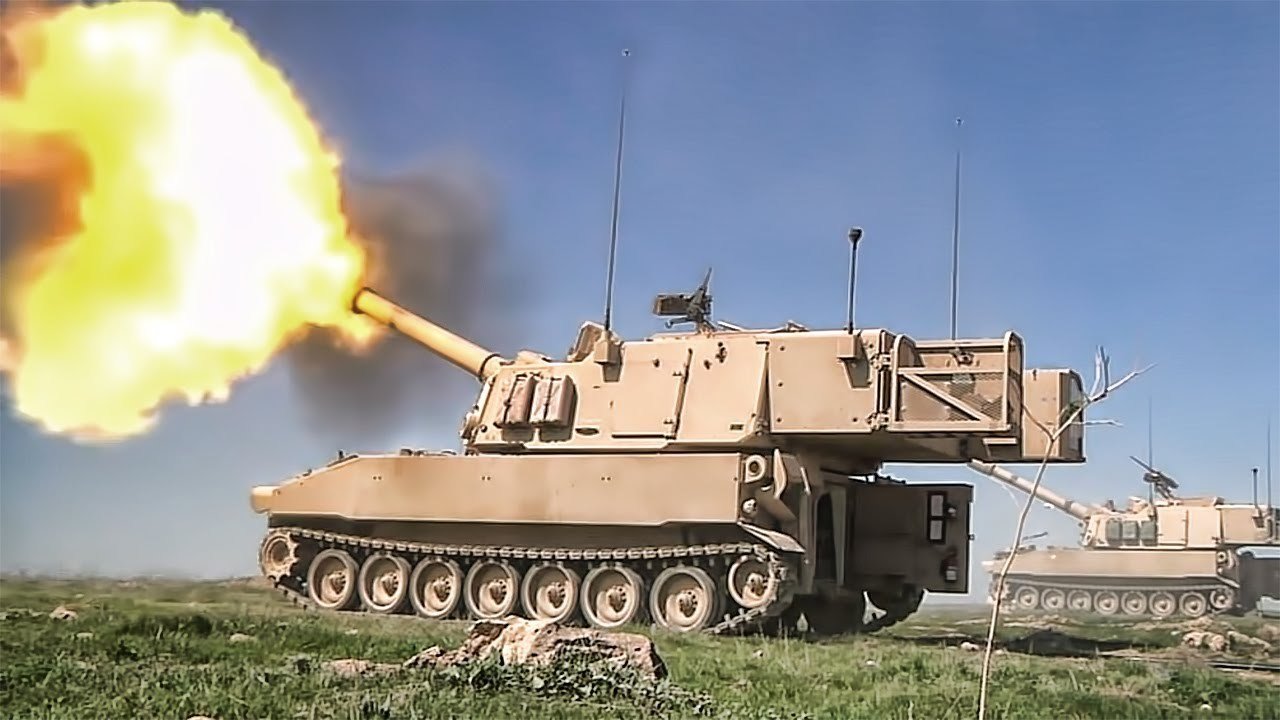

M109 自走砲

• 臺灣購入A2、A5共225輛
• 為臺灣最廣泛配備的自走砲
• 1970以後在國際上廣泛使用，最新型A8
• 使用國逾30國，生產總數7000輛以上
• 最大射程達30000公尺

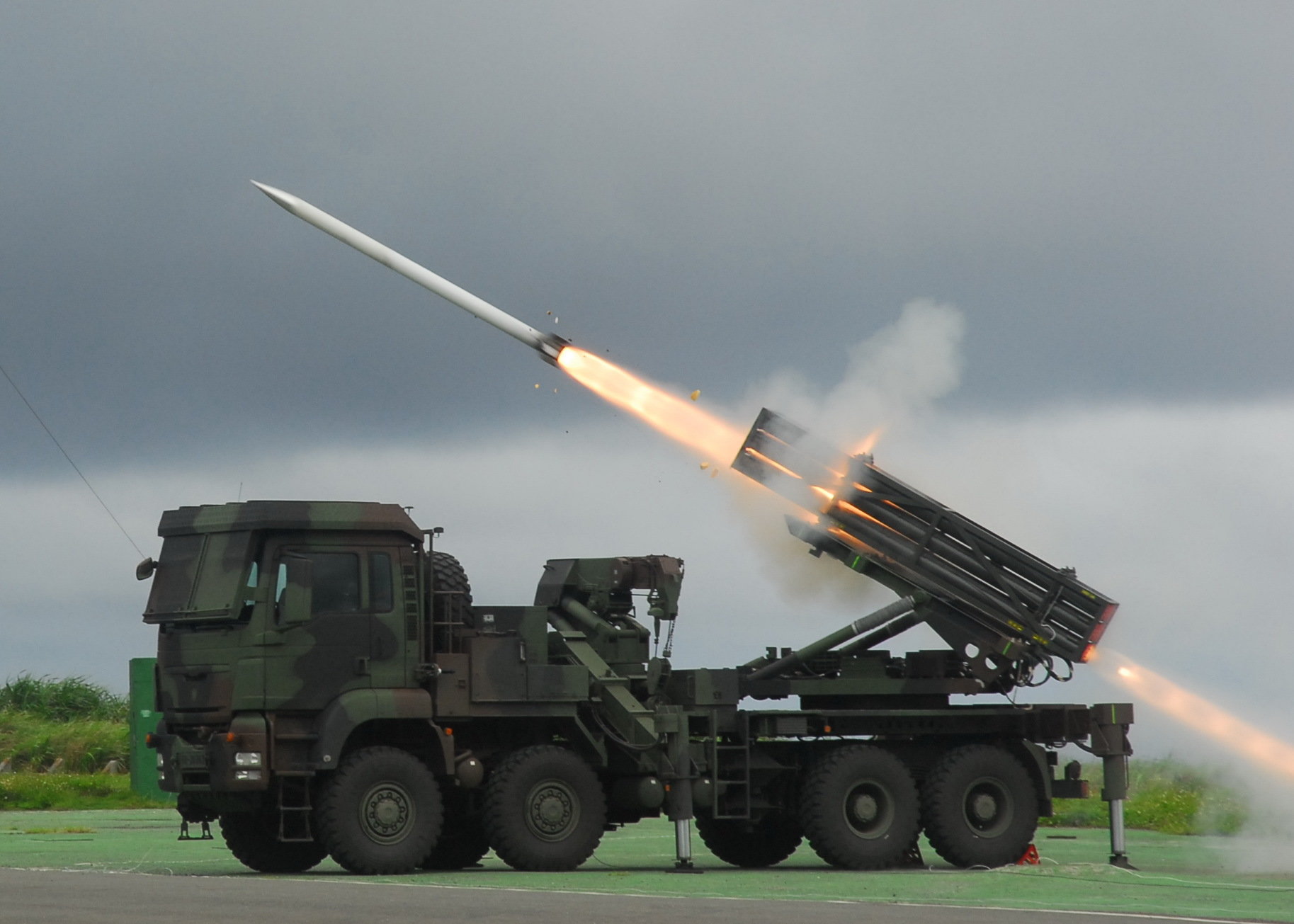

雷霆2000多管火箭系統

各國火炮種類

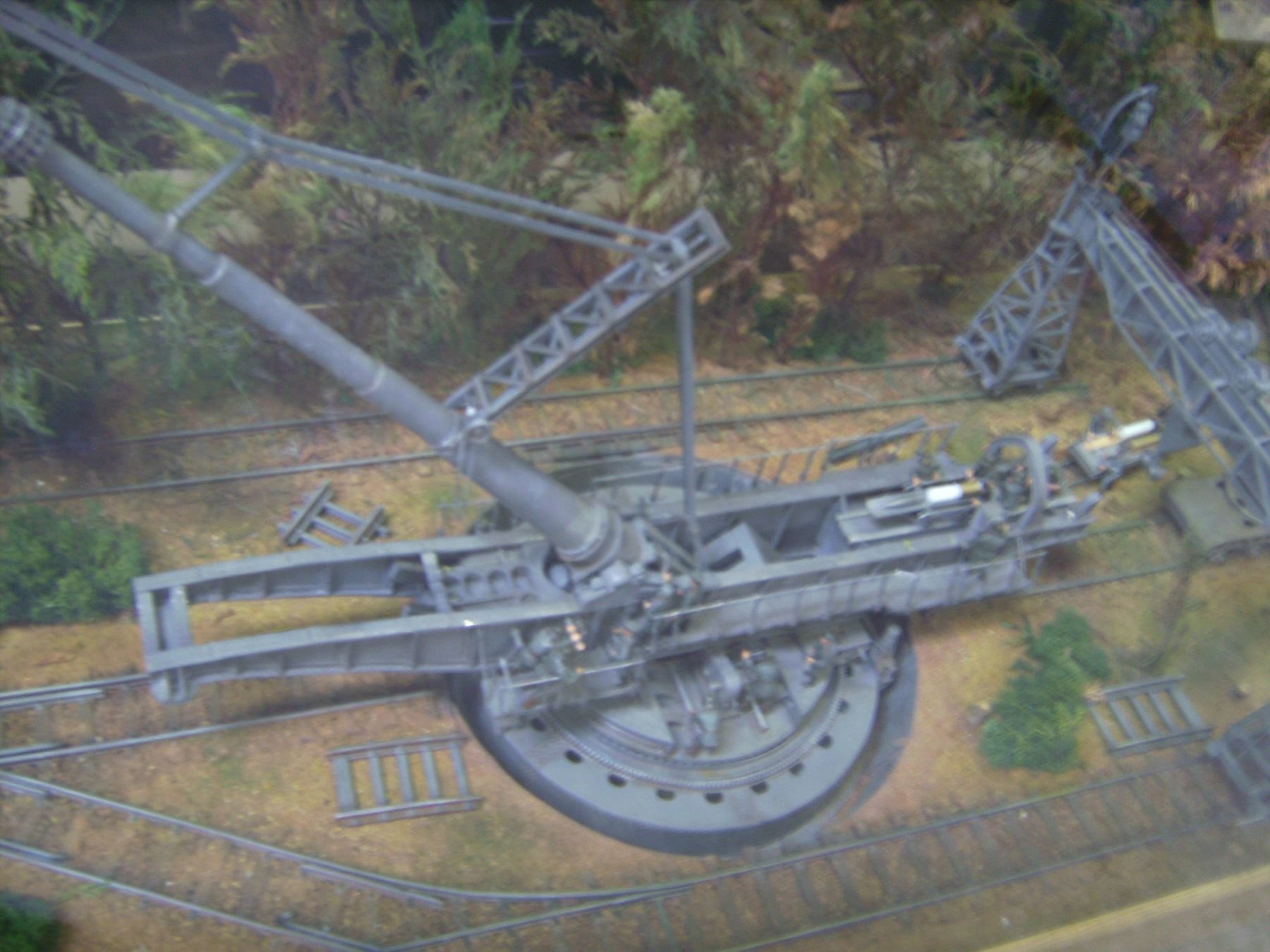

巴黎炮（Paris Gun）

重量 256噸

長度 34米

口徑 211毫米，後來加大至238毫米

後膛 水平滑動塊

射擊仰角 55度

槍口初速 1,640 m/s（5,400 ft/s）

有效射程 130 km（81 mi）

有夠ㄉㄨㄚˇ  ㄎㄝㄣ

攻城炮

巴黎炮（Paris Gun）

• WW1時德國用來威懾法國巴黎的武器
• 法國人以為是高空的飛船在打他們！

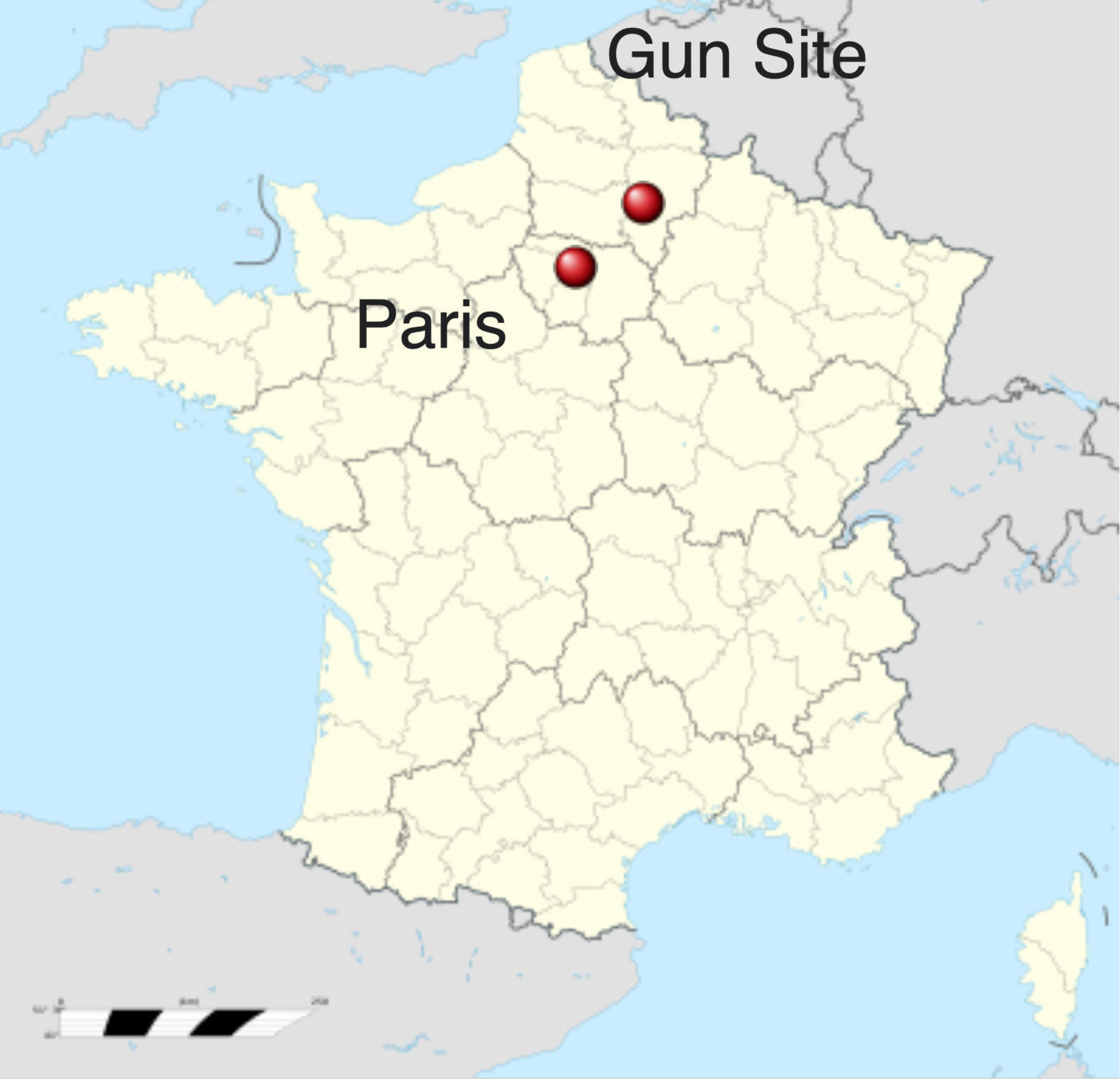

炮所在位置

巴黎

\(d \approx 120 \text{km}\)!

只是，這種槍超級不準的，沒什麼殺傷力

攻城炮

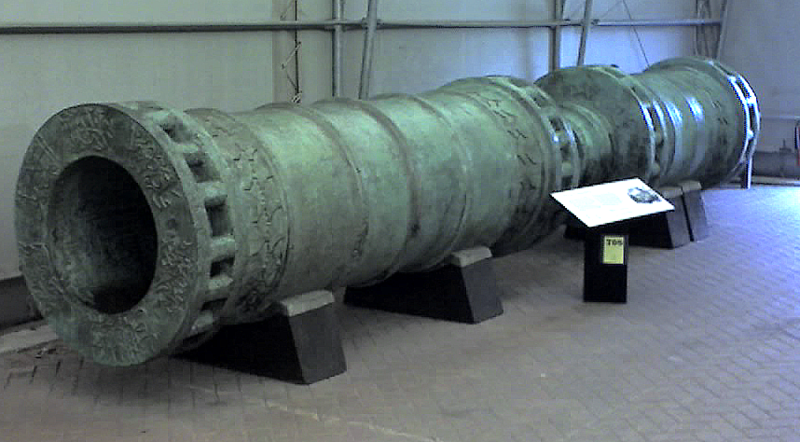

達達尼爾炮(Dardanelles Gun)

鄂圖曼帝國不是土耳其！

• 原本為一個名為奧班的人所設計，為一個攻城型的火砲
• 歷史非常悠久！！！

1456年製造

「[我做的火砲] 連巴比倫的城牆都能摧毀！」

-- 奧班，1452AD

攻城炮

達達尼爾炮(Dardanelles Gun)

鄂圖曼帝國不是土耳其！

• 質量 16,800 公斤

• 長度 518 公分

• 直徑 1,054 公釐

• 鄂圖曼土耳其帝國從1430年開始用這種大砲

• 1453年用此攻下屹立不搖的君士坦丁堡

• 1807年土耳其海軍繼續使用（達達尼爾作戰）

• 1866贈與英國女皇，維多利亞一世

同一把槍用了350年堪稱CP值最高

攻城炮

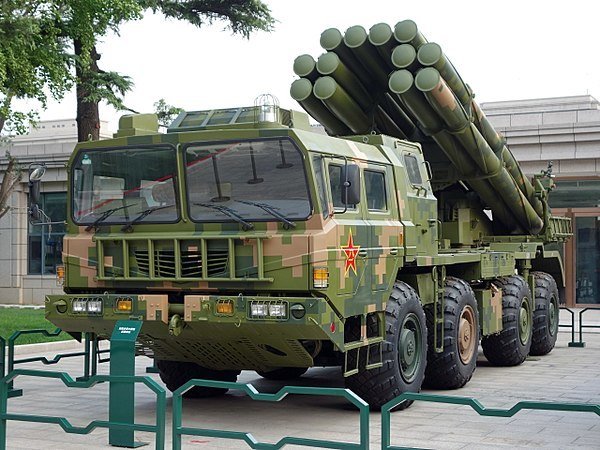

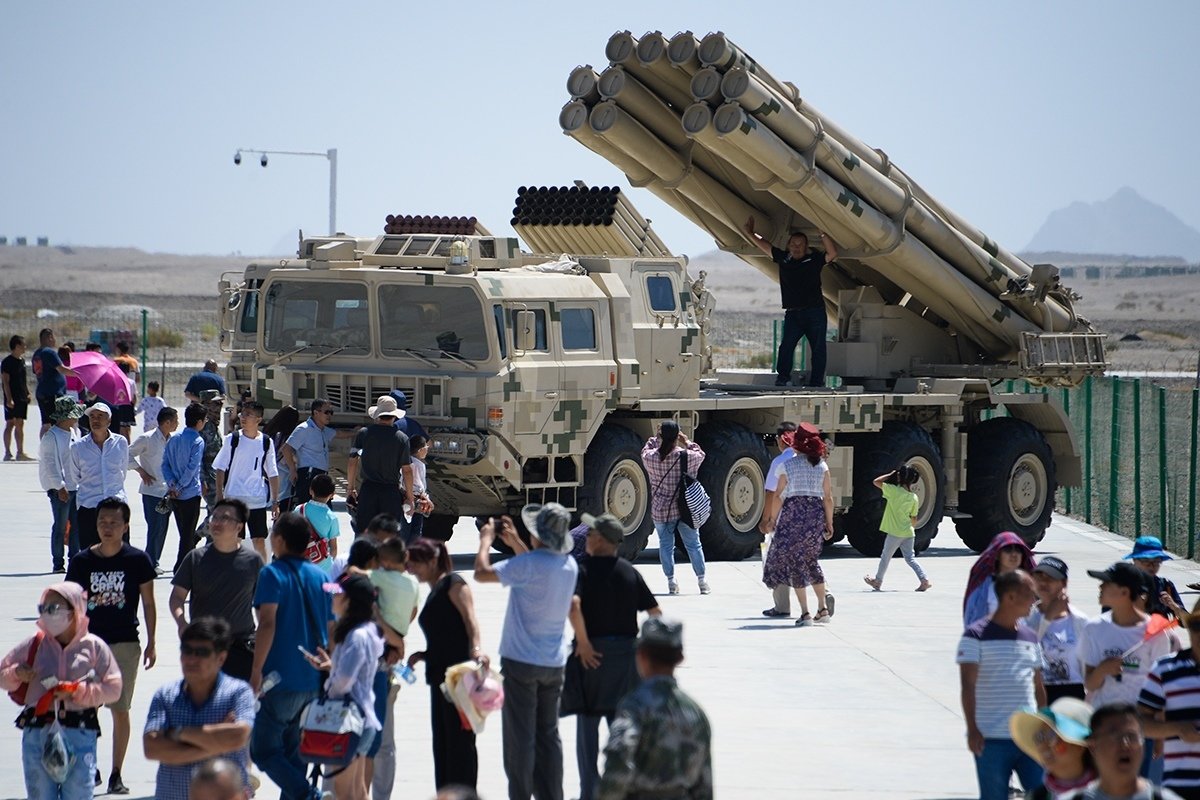

PHL-03自行火箭炮

• 重量 43噸 (全重)

• 長度 12 公尺

• 操作人數 4

• 主武器 12管300毫米口徑火箭炮

• 作戰範圍 650 km

• 速度 60 km/h

軍方簡稱「300遠火」

多管火箭炮

2009年60周年閱兵式，排在受閱裝備方隊的第12位

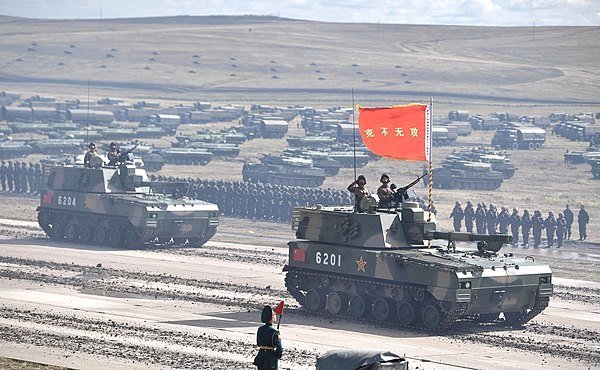

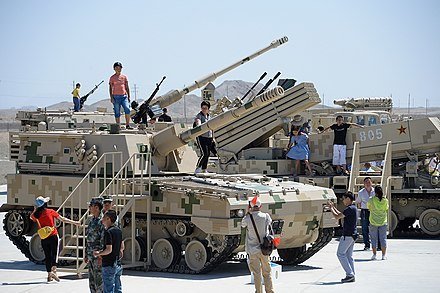

PLZ-07自行榴彈炮

• 重量 24.5噸

• 長度 6.6 公尺

• 操作人數 5

• 主武器 PL-96型32倍徑122毫米榴彈炮

• 作戰範圍 500 km

• 速度 60 km/h

• 炮塔能夠360°環射

• 單炮可自動、半自動和手動進行直接瞄準和間接瞄準射擊

自走炮

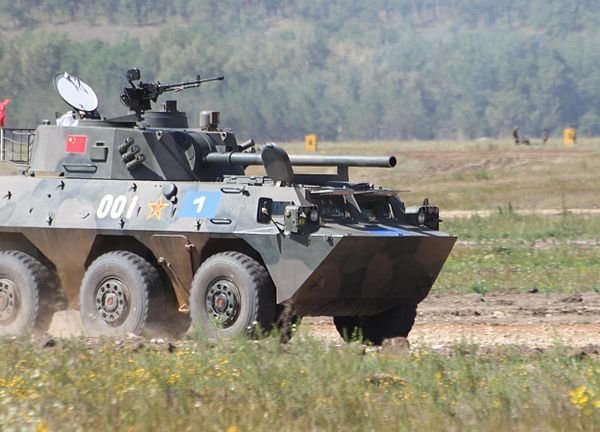

PLL-05自行迫榴炮

• 重量 16.5噸

• 長度 6.6 公尺

• 操作人數 4

• 主武器 120毫米線膛炮

• 車尾有螺旋槳，可進行兩棲行駛

• 可使用迫擊炮彈

• 高低俯仰範圍為-4度～+80度

自走炮

\(+\)

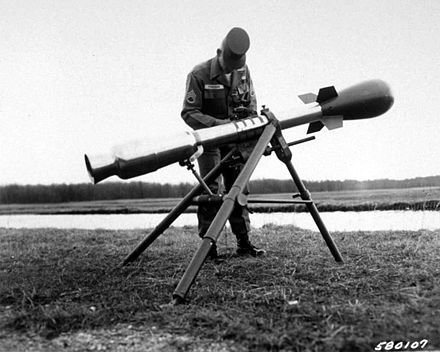

大衛·克拉克無後座力砲(Davy Crockett)

極小型核子武器！

無後座力砲

冷戰時期美軍發展的小型核子砲，已經接近鈾的最小可核分裂極限質量了！（～16kg）

準確度很低，但是輻射：

• 150m 以內瞬間致命
• 400m 以內高機率致命

德國人想要用來對抗蘇聯人

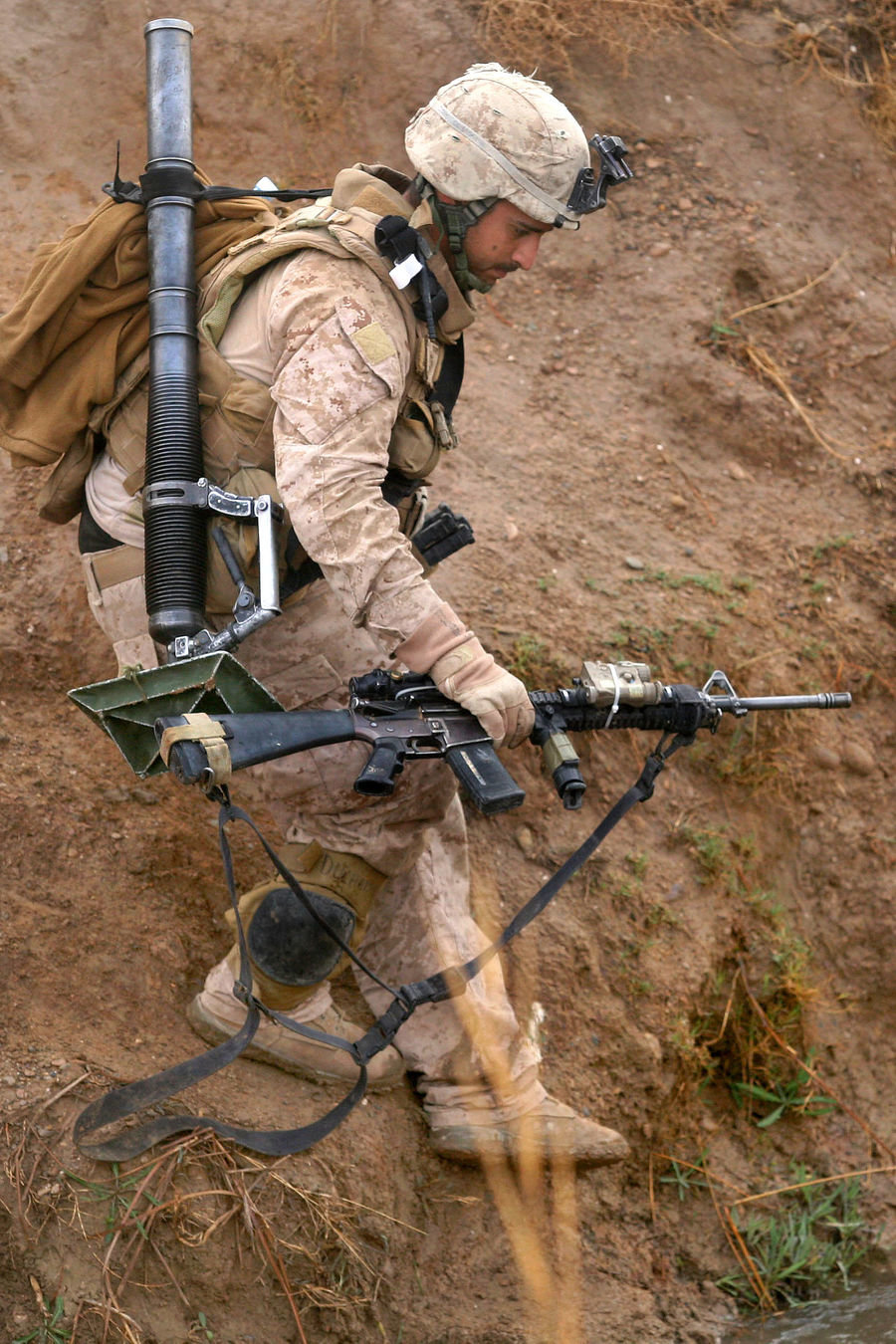

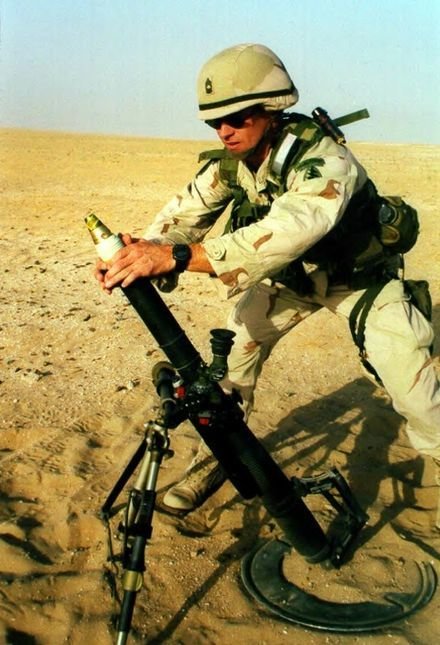

M224迫擊砲

迫擊砲

• 重量 21.1 公斤
• 槍管長度 1,000 毫米
• 操作人數 3
• 口徑 60 毫米
• 發射模式 單發
• 替換二戰中所使用的M2、M19等老舊型號
• 可使用舊型號的炮彈，而其最大射程則達到了3500米
• 可以使用超級多種的砲彈，包括紅外線照明彈、煙霧彈等

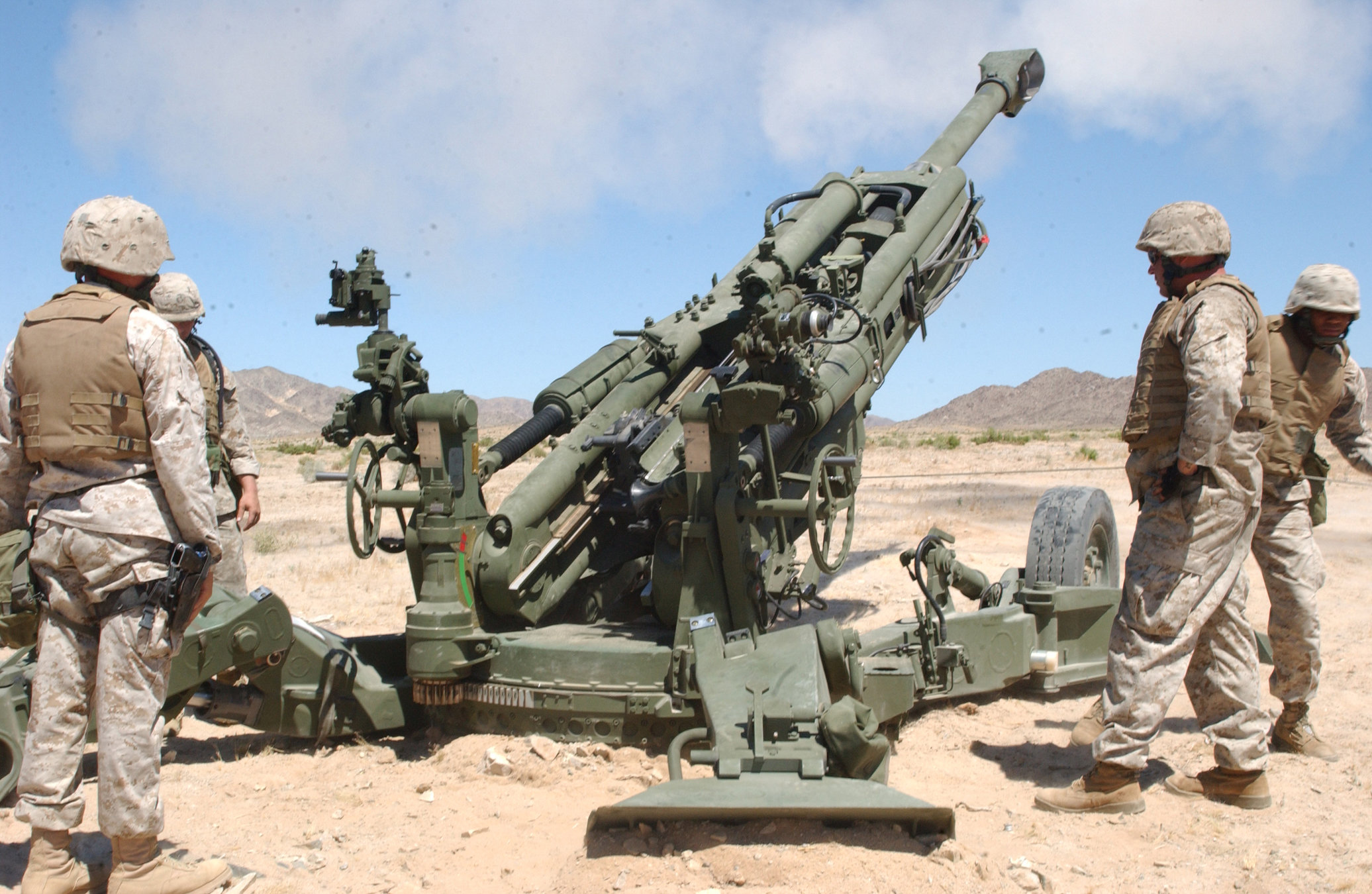

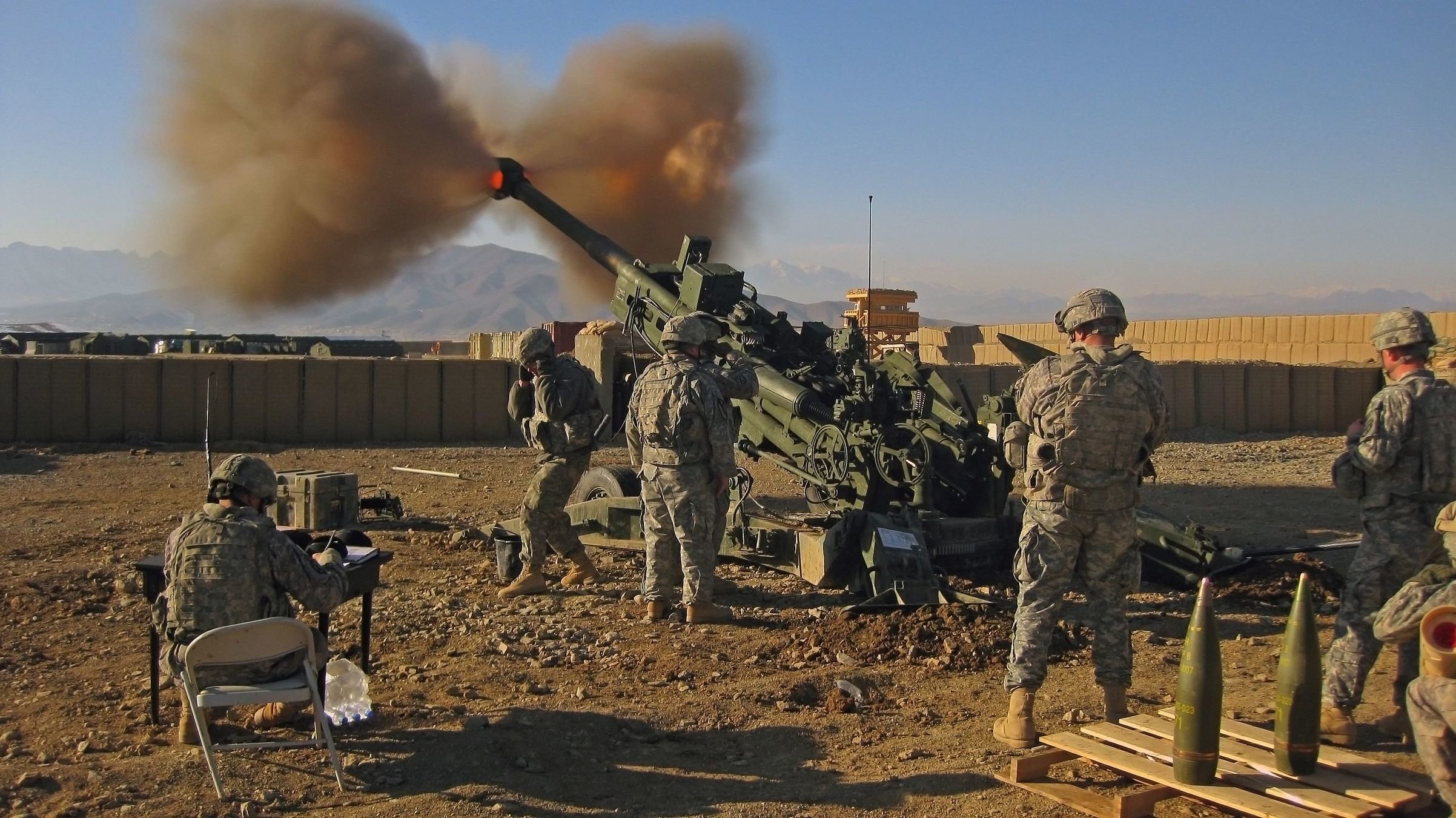

M777榴彈砲

榴彈砲

• 重量 3420 公斤
• 槍管長度 5.08 公尺
• 操作人數 7 + 1
• 口徑 155 毫米
• 砲彈
  • ​M107榴彈
  • M982神劍導引炮彈
• 阿富汗戰爭中首度投入戰場
• 新一代觀瞄系統、射擊追蹤雷達系統、先進彈藥
