Departamento Científico-Tecnológico

C.P.E.B. Aurelio Menéndez - Ibias



Noviembre 2020

Unidad Didáctica 2. Instalaciones en viviendas

Tecnología 4º ESO

¿Qué vamos a aprender?

  • Introducción: instalaciones en la vivienda
  • Instalación eléctrica
  • Instalación de agua y saneamiento
  • Instalación de calefacción
  • Arquitectura bioclimática

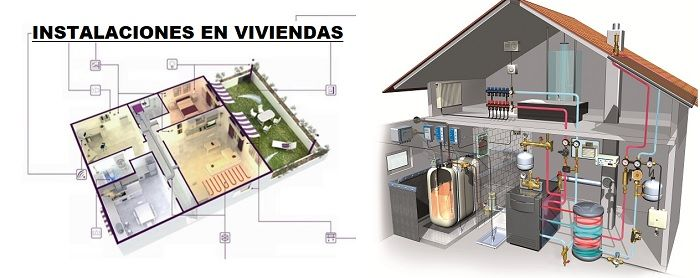

Introducción

Instalación eléctrica

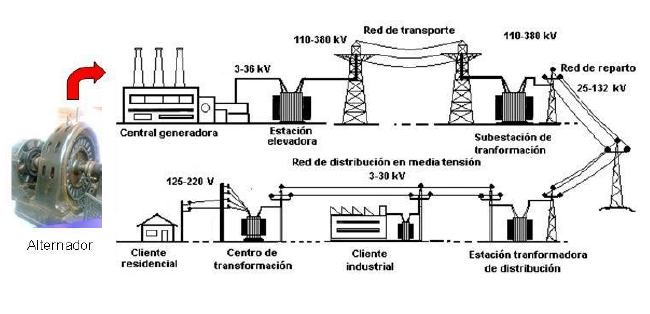

Generación y distribución de la electricidad

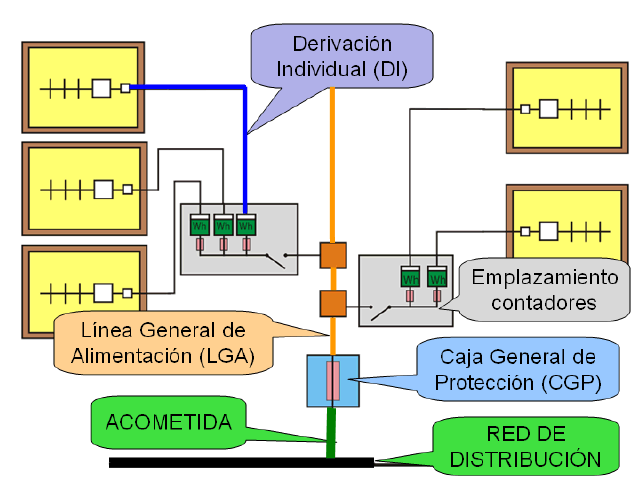

Instalación de enlace

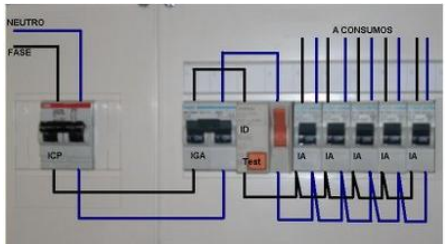

Instalación interior

  • Interruptor de control de potencia (ICP)
  • Cuadro general de mando y protección (CGP)
    • Interruptor general automático (IGA)
    • Interruptor diferencial (ID)
    • Pequeños interruptores automáticos (PIA)
  • Línea de toma de tierra

Grado de Electrificación

Del cuadro general de mando y protección (CGP) salen los diferentes circuitos. Normalmente son 5 los principales:
  • C1: Alumbrado
  • C2: Tomas de corriente (enchufes) de uso general y frigorífico
  • C3: Tomas de corriente de cocina y horno
  • C4: Tomas de corriente de lavadora, lavavajillas y termo eléctrico.
  • C5: Tomas de corriente de baño y cocina

Grado de Electrificación

El REBT (Reglamento Electrotécnico de Baja Tensión) establece el grado de electrificación. Se establecen dos grados:
  • Electrificación básica:
    • Cubre necesidades primarias
    • Potencia superior a 5750 W
    • Consta de los 5 circuitos principales
  • Electrificación elevada:
    • Electrificación básica + calefacción eléctrica, aire acondicionado, vivienda superior a 10 m2...
    • Potencia superior a 9200 W.
    • 5 circuitos básicos + adicionales.

Ejercicios Refuerzo I

Conexiones de una instalación:

materiales y dispositivos

Conexión

Es la unión de dos o más cables, o de un cable con el borde de un enchufe o un aparato eléctrico.

Empalme

Es la unión de dos tramos de un conductor.

Derivación

Es la unión de dos tramos de un conductor con el fin de abrir una línea para instalar un nuevo punto de luz o una nueva toma de luz.

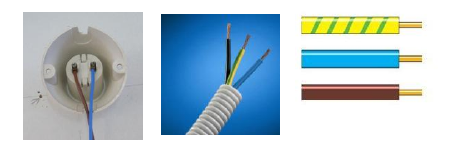

Cables

Hilos metálicos cubiertos por un material aislante. Cada circuito lleva 3 cables:

  1. Fase.
    1. Entra la corriente.
    2. Gris, negro o marrón.
  2. Neutro:
    1. Sale la corriente.
    2. Azul
  3. Tierra:
    1. Verde y amarillo



  • Toma de corriente o enchufe

  • Clavijas para las tomas de corriente

  • Pulsadores, interruptores y conmutadores. Abren o cierran los circuitos.

  • Lámparas: de incandescencia, halógena, fluorescente, de bajo consumo, LED...

  • Caja de derivación: en ellas se ramifican los circuitos

Otros:

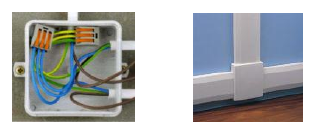

Caja de derivación

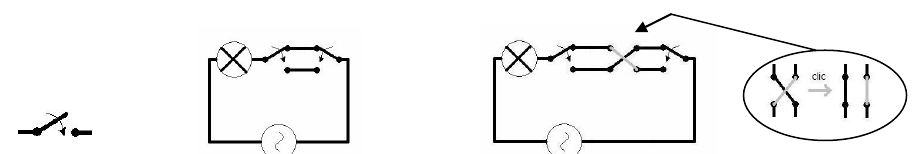

Interruptor - Conmutador doble - Conmutador triple - Esquema conmutación

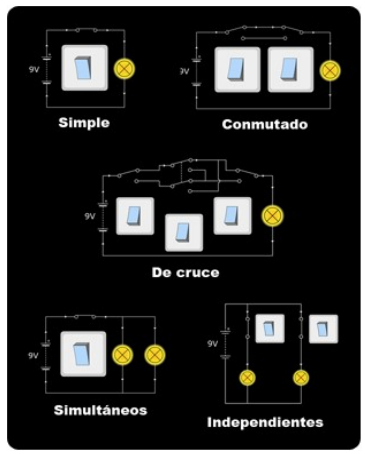

Circuitos de alumbrado

  1. Colocar tomas de corriente.
  2. Conectar las tomas con el cuadro eléctrico.
  3. La toma del baño es independiente (amarillo).
  4. No se puede colocar toma de corriente encima de duchas o bañeras.

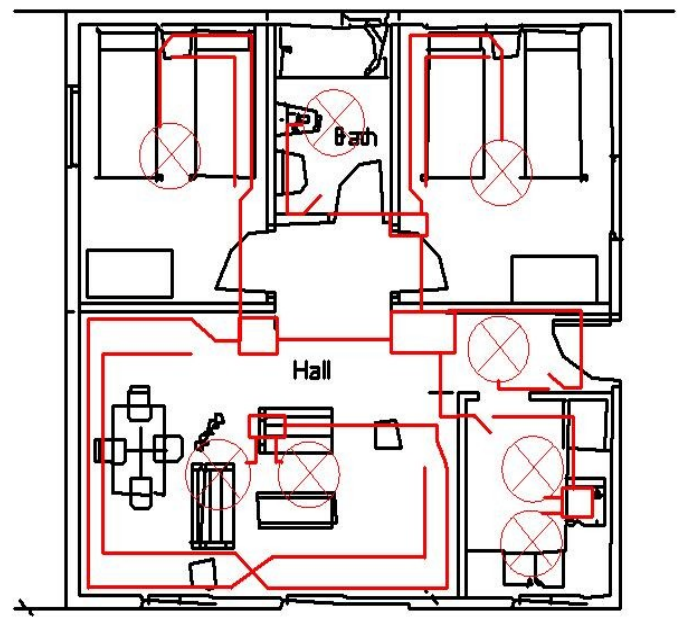

Plano de fuerza

  1. Colocar interruptores y conmutadores en sitios accesibles y prácticos

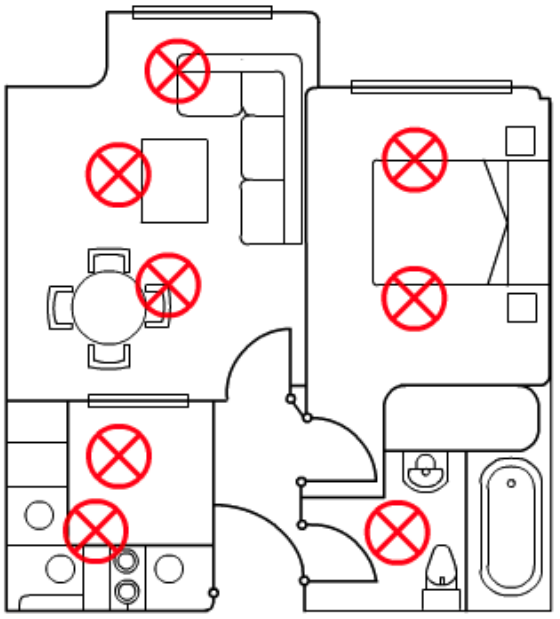

Plano de alumbrado

  1. En el esquema unifilar se dibuja sólo la fase.

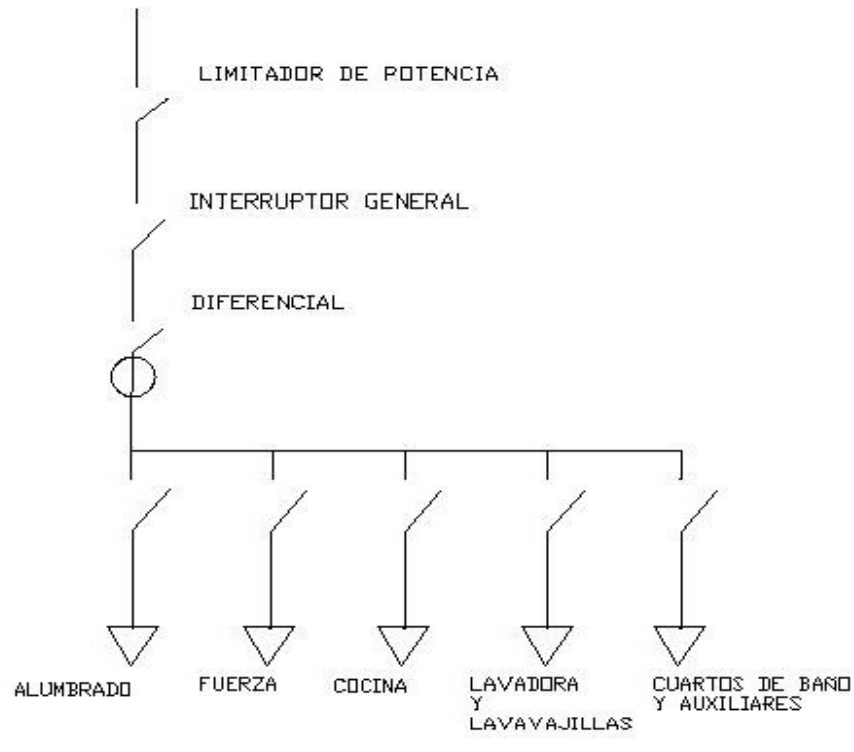

Esquema unifilar de alumbrado

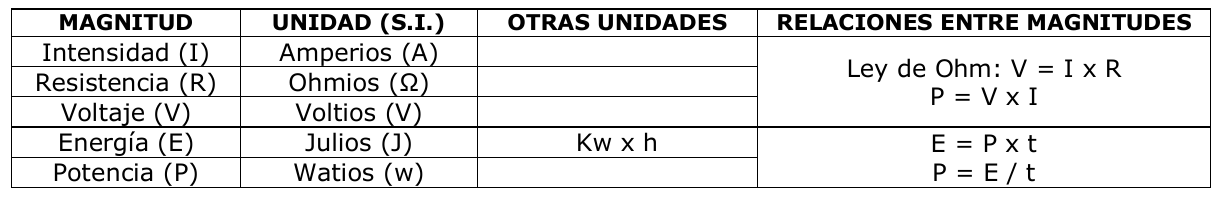

Magnitudes eléctricas

Ejercicios Refuerzo 2

Ejercicios Refuerzo 3

Actividad Taller 1

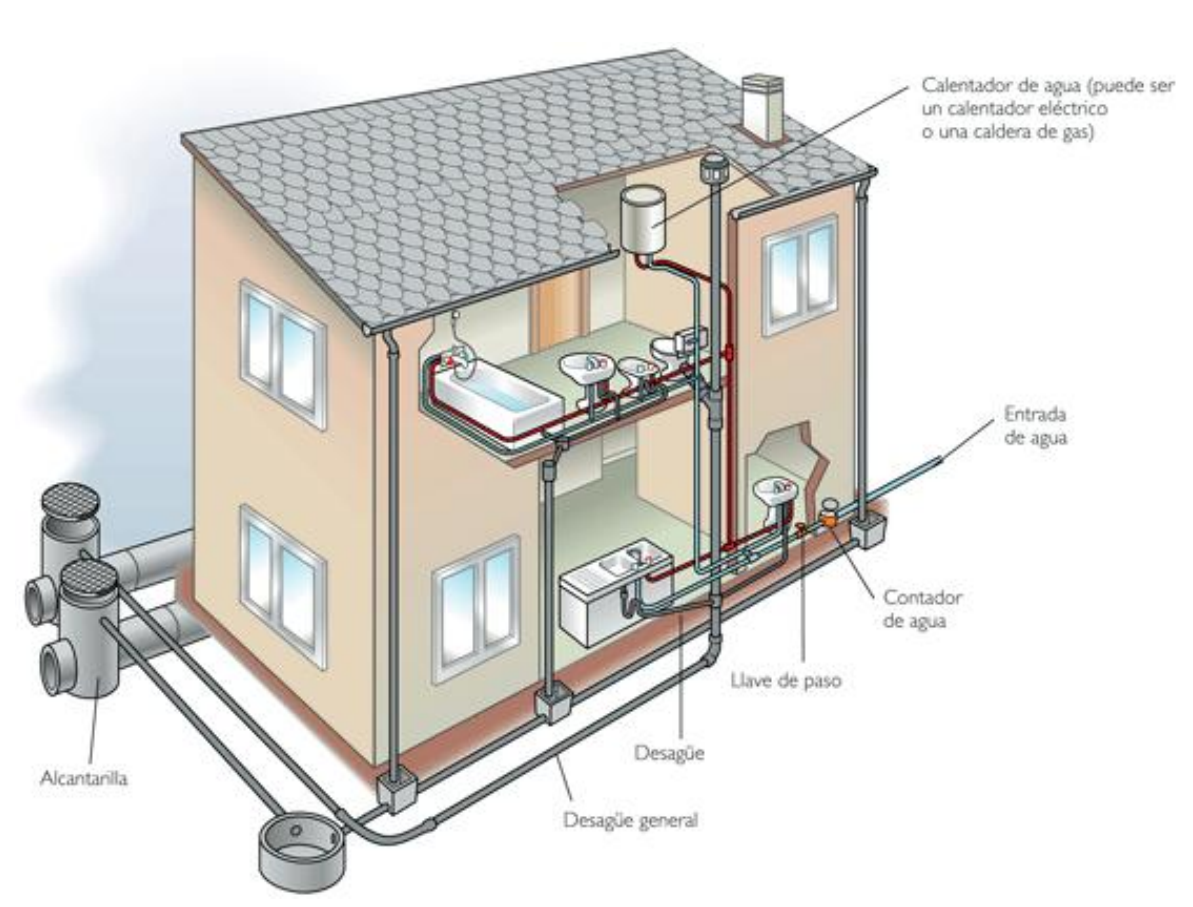

Instalaciones de agua

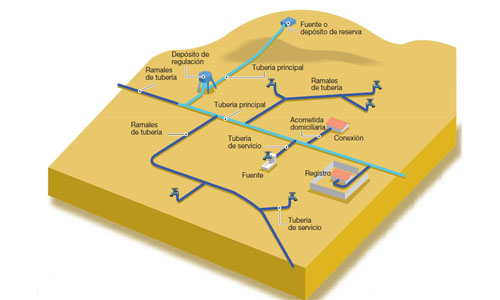

Red de distribución de agua

Red de saneamiento

Elementos de la red de distribución de agua potable

  • Contador
  • Válvulas de corte
  • Tuberías
  • Válvulas de regulación de presión
  • Grifos
  • Cisterna
  • Elemento calefactor: caldera de gas, butano, gasóleo...

Elementos de la red de saneamiento de aguas residuales

  • Tuberías
  • Desagües
  • Botes sifónicos

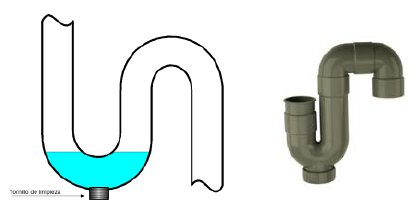

  • Sifón

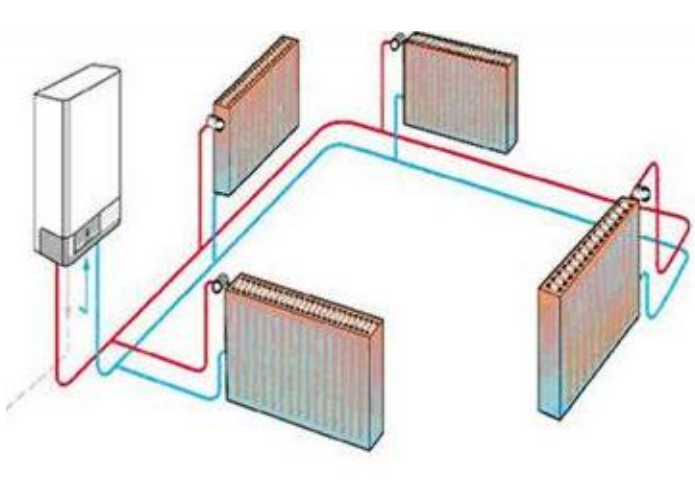

Instalación de calefacción

Clasificación según ubicación

  • Individual
  • Centralizada o colectiva

Elementos

  • Generador
  • Distribución del calor: tuberías de cobre o acero
  • Emisores: radiadores de aluminio, fundición...
  • Elementos de seguridad, regulación y control: llaves de paso, termostatos y válvulas de seguridad, rejillas de ventilación...

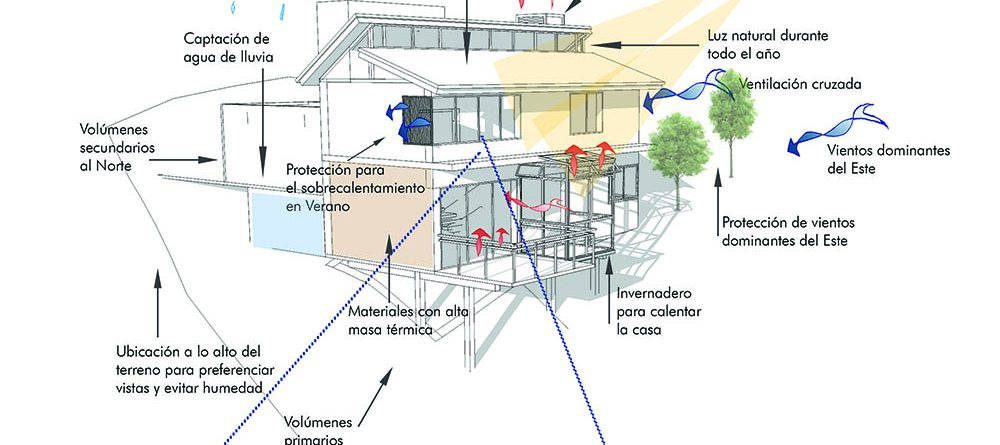

Arquitectura bioclimática

Consiste en diseñar la edificación teniendo en cuenta las condiciones climáticas y recursos disponibles para disminuir los impactos ambientales y reducir consumos.



Aunque el coste de construcción suele ser mayor, este sobrecoste se compensa a medio-largo plazo.



Medidas: orientación, aislamiento, uso de energías renovables, ventilación cruzada...

Arquitectura bioclimática

Arquitectura bioclimática

Trabajo sobre Arquitectura Bioclimática

Muchas gracias
